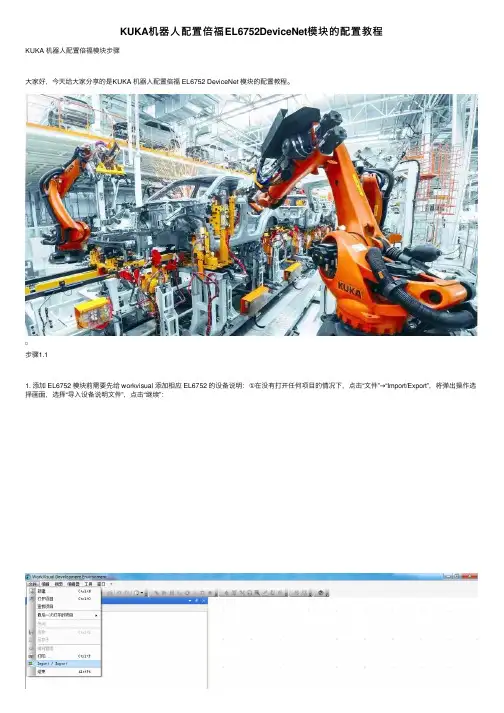

KUKA机器人配置倍福EL6752DeviceNet模块的配置教程
步骤1.1
1. 添加 EL6752 模块前需要先给 workvisual 添加相应 EL6752 的设备说明：①在没有打开任何项⽬的情况下，点击“⽂件”→“Import/Export”，将弹出操作选择画⾯，选择“导⼊设备说明⽂件”，点击“继续”：
②点击“搜索”,从电脑中找到设备⽂件说明的存放路径
步骤1.3
③点“继续”，workvisual 将⾃动分析将要设备说明⽂件，随后点击“完成”，设备说明⽂件导⼊ workvisual
步骤2.1
2. 完成了 1 步骤的设备说明导⼊操作，打开需要添加 EL6752 模块的的项⽬①激活项⽬，展开“总线结构”，展开“KUKA Extension Bus (STS-X44)”，选中EL6752 模块将要配置到的 EtherCAT 模块，此处例⼦为“KUKA Extension Bus (STS-X44)”，右键“EK1100 EtherCAT Coupler(2A E-Bus)”点“添加”
步骤2.2
步骤2.3
③右键点击“EL6752 DeviceNet Master”，点“添加”，在弹出的画⾯选择 DTM，点“OK”：
步骤3.1
3. 双击“EL6752 DeviceNet Master”，配置 DeviceNet 主从站地址以及波特率
3. 双击“EL6752 DeviceNet Master”，配置 DeviceNet 主从站地址以及波特率
以上就是本期KUKA 机器⼈配置倍福 EL6752 DeviceNet 模块的配置教程的分享.。
倍福plc at 指令
倍福plc at 指令
倍福PLC AT指令是指在倍福PLC编程中使用的一种指令，用于配置和控制PLC的通信模块。
AT指令通常用于配置无线通信模块的参数，例如蓝牙、WIFI或者GSM模块。
通过AT指令，用户可以设置通信模块的工作模式、波特率、网络参数等，从而实现与其他设备或系统的通信和数据交换。
在使用AT指令时，需要按照特定的格式和规范进行命令的输入和处理。
通常情况下，AT指令以"AT"开头，后面跟随具体的指令码和参数，以控制通信模块的行为。
例如，可以使用AT+BAUD命令来设置通信模块的波特率，使用AT+ADDR命令来设置通信模块的地址等。
除了配置通信模块的参数外，AT指令还可以用于执行一些特定的操作，例如建立连接、发送数据、接收数据等。
通过合理使用AT 指令，可以实现PLC与其他设备之间的稳定和高效的通信，从而实现数据的采集、控制和监测等功能。
需要注意的是，在使用AT指令时，要确保指令的格式和参数设置是符合通信模块的要求和规范的，避免因错误的指令输入导致通
信失败或者数据传输错误。
此外，还需要根据具体的通信模块型号和规格，参考相应的AT指令集手册，以确保正确理解和使用各项指令。
总的来说，倍福PLC AT指令是一种用于配置和控制通信模块的指令，通过合理使用AT指令可以实现PLC与其他设备之间的稳定和高效通信，为工业自动化和数据交换提供了便利和支持。
倍福模拟量输出模块手册
倍福模拟量输出模块手册摘要：一、倍福模拟量输出模块概述1.倍福公司简介2.模拟量输出模块的作用与功能3.应用领域及优势二、模拟量输出模块产品系列1.产品系列概述2.各系列特点与区别三、模拟量输出模块技术参数1.电源电压2.输出信号类型3.输出分辨率4.采样频率5.工作温度范围6.接口类型四、模拟量输出模块安装与接线1.安装注意事项2.接线方式与步骤3.接线图示五、模拟量输出模块编程与调试1.编程环境与工具2.编程步骤与方法3.调试流程与技巧六、模拟量输出模块的维护与故障排除1.日常维护建议2.常见故障原因分析3.故障排除方法与步骤正文：【倍福模拟量输出模块概述】倍福公司作为一家全球领先的工业自动化技术供应商，以其高品质的产品和解决方案在业界享有盛誉。
模拟量输出模块是倍福公司产品线中非常重要的一部分，主要用于将各种模拟量信号转换为标准的模拟电压或电流信号输出，以满足工业现场各种控制系统的需求。
该模块具有高精度、高稳定性、抗干扰能力强等优点，广泛应用于工业自动化、能源、交通、医疗等领域。
【模拟量输出模块产品系列】倍福模拟量输出模块产品系列丰富多样，涵盖了各种不同类型和规格。
其中，根据输出信号类型、分辨率和接口类型的不同，可以分为多个系列。
例如，根据输出信号类型，可以分为电压输出模块和电流输出模块；根据输出分辨率，可以分为12 位、16 位和24 位等不同规格；根据接口类型，可以分为模拟量输出模块、数字量输出模块和开关量输出模块等。
这些系列产品可以满足不同应用场景和需求。
【模拟量输出模块技术参数】倍福模拟量输出模块具有以下技术参数：1.电源电压：通常为100-240V AC 或24V DC；2.输出信号类型：包括电压输出和电流输出；3.输出分辨率：根据不同系列和规格，分辨率可分为12 位、16 位和24 位；4.采样频率：根据不同系列和规格，采样频率范围为1-100kHz；5.工作温度范围：通常为-40℃至+70℃；6.接口类型：包括模拟量输出模块、数字量输出模块和开关量输出模块等。
倍福BX3100 使用说明
BX3100 快速入门概 述指导 Beckhoff 用户快速使用 BX3100 控制器。
该文档同样适用于 Beckhoff BCxx50 及 BX 全系列控制器。
文档中包含的文件文件名称 文件说明备 注关键字：TwinCAT，BX3100免责声明我们已对本文档描述的内容做测试。
但是差错在所难免，无法保证绝对正确并完全满足 您的使用需求。
本文档的内容可能随时更新，也欢迎您提出改进建议。
文档内容可能随时更新 如有改动，恕不事先通知BX3100 培训讲义Beckhoff 工业PC及高品味面板 Ø 控制器 Ø BX-系列 Ø BX3100 简介 Ø BX3100 开发流程 Beckhoff Ø 帮助信息 多功能控制器 Beckhoff Lightbus Beckhoff TwinCATBeckhoff 总线产品Beckhoff IP67总线盒Beckhoff 现场总线接口卡和 以太网产品Beckhoff EtherCATBeckhoff 伺服控制技术2007-11-22 Beckhoff BX3100 培训讲义－ERIC Page 1Beckhoff 控制器 PC-控制器Ø 控制器 Ø BX-系列 Ø BX3100 简介 Ø BX3100 开发流程 Ø 帮助信息小型控制器 PLC BXxxxxCXxxxxBCxxxx PC-Based 控制器2007-11-22 Beckhoff BX3100 培训讲义－ERIC Page 2BX-控制器产品一览Ø 控制器 Ø BX-系列 Ø BX3100 简介 Ø BX3100 开发流程 Ø 帮助信息PROFIBUS BX3100CANopen BX5100DeviceNet BX5200Without Feldbus BX80002007-11-22 Beckhoff BX3100 培训讲义－ERICEthernet BX9000Page 3BX3100 控制器简介BX3100：PROFIBUS-DP 总线端子控制器Ø 控制器 Ø BX-系列 Ø BX3100 简介 Ø BX3100 开发流程 Ø 帮助信息BX3100 总线端子控制器有一个 PROFIBUS-DP 从站接口，可自动检 测波特率，最大可至 12 Mbaud ，使用一个地址选择开关分配地址。

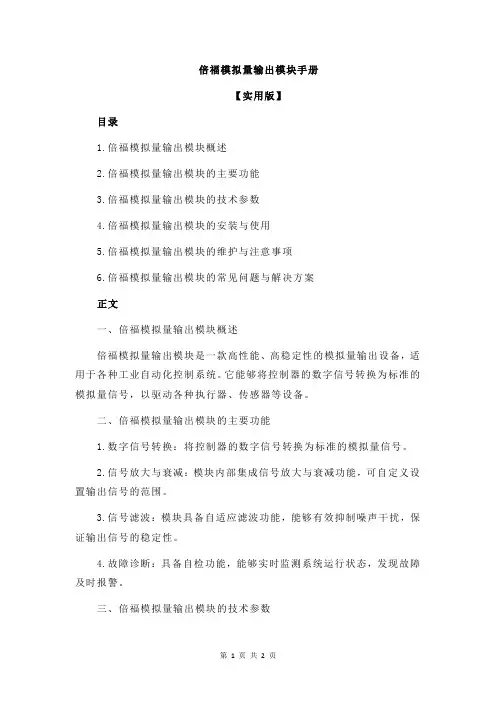

倍福模拟量输出模块手册
倍福模拟量输出模块手册【实用版】目录1.倍福模拟量输出模块概述2.倍福模拟量输出模块的主要功能3.倍福模拟量输出模块的技术参数4.倍福模拟量输出模块的安装与使用5.倍福模拟量输出模块的维护与注意事项6.倍福模拟量输出模块的常见问题与解决方案正文一、倍福模拟量输出模块概述倍福模拟量输出模块是一款高性能、高稳定性的模拟量输出设备，适用于各种工业自动化控制系统。
它能够将控制器的数字信号转换为标准的模拟量信号，以驱动各种执行器、传感器等设备。
二、倍福模拟量输出模块的主要功能1.数字信号转换：将控制器的数字信号转换为标准的模拟量信号。
2.信号放大与衰减：模块内部集成信号放大与衰减功能，可自定义设置输出信号的范围。
3.信号滤波：模块具备自适应滤波功能，能够有效抑制噪声干扰，保证输出信号的稳定性。
4.故障诊断：具备自检功能，能够实时监测系统运行状态，发现故障及时报警。
三、倍福模拟量输出模块的技术参数1.输入信号：数字信号（如：4-20mA、0-10V 等）2.输出信号：模拟量信号（如：4-20mA、0-10V 等）3.信号放大与衰减范围：可根据需求自定义设置4.信号滤波：自适应滤波，抑制噪声干扰5.故障诊断：实时自检，发现故障及时报警四、倍福模拟量输出模块的安装与使用1.安装：根据模块的尺寸和接口，选择合适的安装位置，并按照接线图进行接线。
2.使用：接通电源，通过控制器发送数字信号，模块将自动转换为模拟量信号输出。
五、倍福模拟量输出模块的维护与注意事项1.定期检查模块运行状态，确保连接线牢固，无松动、破损现象。
2.注意防潮、防尘，避免在恶劣环境下使用。
3.在维护时，务必切断电源，避免触电事故。
六、倍福模拟量输出模块的常见问题与解决方案1.输出信号不稳定：检查连接线是否松动、接触不良，检查信号源是否正常。
2.故障报警：检查模块是否过热，是否存在短路、过载等异常情况。
倍福(PROFIBUS)与巴赫曼(CAN)通讯连接配置
PB-B-CANopenBeckhoff主站(Profibus)————————Bachmann从站(CAN)1.将Beckhoff模块和Bachmann模块分别与PC机用以太网连接起来，把Beckhoff模块的CX1500-M510与Bachmann模块的MX213的CAN总线接口连接起来。
打开SolutionCenter软件，将MX200/C如下图所示配置,即设置MX213为从站，NetNumber随着第5步设置CAN network 中的设置而更改：2.添加新的硬件模块，如下图所示操作：3.添加虚拟的CM202模块，并设置如下配置，即添加一个虚拟的CAN主站模块，设置完成后，系统提示是否重启PLC控制器，点击“Reboot Now”:4.如下图所示，添加了一个虚拟的“station2”站点，和CM202虚拟模块：5.在“Local Data”中添加一个CAN网络，网络名任意填写，例如“MY_NET”点击“Next”，网络号范围为“1—8”任意选择，例如“3”，波特率设置为“500K”,然后点击“Finish”,如下图所示：“Catalog”中选择CM202模块，一直点击“Next”，如下图所示：7.Node Id 选择范围为“1—64”，一般主站设置为64，从站从1开始排列选择，点击“Finish ”在“Group ”内增加了CM202模块，如下图所示：8.同步骤6，7，添加MX2XX模块，作为第一个从站Node Id设置为1：为MX2XX，并设置循环周期为100us,如下图所示：10.点击“PDO connection”,创建“RxPDO”和“TxPDO”,如下图所示：11.在“RxPDO ”和“TxPDO ”上点击右键添加变量“V1,V2,V3,V4”(注：每个PDO 下的全部变量总长为8个字节，每个变量最长为8个字节，每个模块下“RxPDO ”和“TxPDO ”最多各为64个),如下图所示：和“TxPDO”，如下图所示：13.在“Local Data ”区域内点击右键选择“Deploy ”,如下图选择所示；14.打开FTP，在右边区域，选择“m200->/cfc0->APP->CAN”会出现主站的N3_D64.DCF和从站的N3_D1.DCF，，将N3_D1.DCF通过FTP下载到本地PC机的硬盘上，将然后将CAN文件夹下的N3_D64.DCF文件删除，在出现的提示框中选择“Save”,如下图所示：图所示：如下图所示:件接口扫描上来,如下图所示：18.在“CAN-Netze[FIX]”右键选择“Append CAN-Netze”选择PC机上的N3_D1.DCF。
倍福(PROFIBUS)与巴赫曼(CAN)通讯连接配置
PB-B-CANopenBeckhoff主站(Profibus)————————Bachmann从站(CAN)1.将Beckhoff模块和Bachmann模块分别与PC机用以太网连接起来，把Beckhoff模块的CX1500-M510与Bachmann模块的MX213的CAN总线接口连接起来。
打开SolutionCenter 软件，将MX200/C如下图所示配置,即设置MX213为从站，NetNumber随着第5步设置CAN network 中的设置而更改：2.添加新的硬件模块，如下图所示操作：3.添加虚拟的CM202模块，并设置如下配置，即添加一个虚拟的CAN主站模块，设置完成后，系统提示是否重启PLC控制器，点击“Reboot Now”:4.如下图所示，添加了一个虚拟的“station2”站点，和CM202虚拟模块：5.在“Local Data”中添加一个CAN网络，网络名任意填写，例如“MY_NET”点击“Next”，网络号围为“1—8”任意选择，例如“3”，波特率设置为“500K”,然后点击“Finish”,如下图所示：6.单击“MY_NET”，在“Layout”下出现“Group”方框，在方框点击右键，添加模块，在“Catalog”中选择CM202模块，一直点击“Next”，如下图所示：7.Node Id选择围为“1—64”，一般主站设置为64，从站从1开始排列选择，点击“Finish”在“Group”增加了CM202模块，如下图所示：8.同步骤6，7，添加MX2XX模块，作为第一个从站Node Id设置为1：9.选择“Network”设置“Baudrate”为500K，“NMT Master”为CM202，设置“SYNC Global”为MX2XX，并设置循环周期为100us,如下图所示：10.点击“PDO connection”,创建“RxPDO”和“TxPDO”,如下图所示：11.在“RxPDO”和“TxPDO”上点击右键添加变量“V1,V2,V3,V4”(注：每个PDO下的全部变量总长为8个字节，每个变量最长为8个字节，每个模块下“RxPDO”和“TxPDO”最多各为64个),如下图所示：12. 在“RxPDO”和“TxPDO”上分别点击右键选择“Mirror PDO”映射CM202到MX2XX的“RxPDO”和“TxPDO”，如下图所示：13.在“Local Data”区域点击右键选择“Deploy”,如下图选择所示；14.打开FTP，在右边区域，选择“m200->/cfc0->APP->CAN”会出现主站的N3_D64.DCF和从站的N3_D1.DCF，，将N3_D1.DCF通过FTP下载到本地PC机的硬盘上，将然后将CAN 文件夹下的N3_D64.DCF文件删除，在出现的提示框中选择“Save”,如下图所示：15.删除“Device”的虚拟模块CM202模块，在弹出的对话框中选择“Reboot Now”,如下图所示：16.点击“Configurator->PDO Connections”，将只出现MX2XX的“RxPDO”和“TxPDO”,如下图所示:17.打开“M-PLC”新建一个工程，并保存，在PLC Configurator中将Bachmann控制器的硬件接口扫描上来,如下图所示：18.在“CAN-Netze[FIX]”右键选择“Append CAN-Netze”选择PC机上的N3_D1.DCF。
倍福模块选型
Profibus BC3100Fieldbus connection 现场总线连接Address selector 地址选择开关Configuration and Programming interface 组态和编程接口Power LEDs 电源指示K-Bus K-总线Bus Coupler supply 总线耦合器电源Input for power contacts 输入电源触点Power contacts 电源触点Profibus –总线端子控制器PROFIBUS总线端子控制器是集成PLC 功能的总线耦合器。
BC3100 控制器配备Profibus现场总线接口。
在Profibus 总线系统中，可作为非中心智能组件使用，总线端子控制器都是智能从站。
一个站点由一个总线端子控制器、1-64个端子模块和一个末端子模块组成。
总线端子控制器使用TwinCAT BC 进行编程，该编程工具符合IEC 61131-3 标准。
BC3100 的组态/ 编程接口用于装载PLC 程序。
如果使用的是‘软件PLC TwinCAT’，PLC 程序也可以通过现场总线装载。
总线端子所连接的输入/输出，在总线端子控制器中作为缺省设置。
通过现场总线与高一级的自动化设备直接进行数据交换，可以对每个总线端子进行配置。
同样，预处理数据也可以通过现场总线使总线端子控制器和高一级控制器进行数据交换。
订货信息说明BC3100 最多可连接64个总线端子的Profibus 总线端子控制器，12 MBaudBC3100 Profibus用于分布式信号处理的微型-PLC用于BC3100 运行的编程系统，独立于制造厂家，符合IEC 61131-3标准。
PLC 程序可以使用五种不同的编程语言(IL, FBD, LD, SFC, ST)。
另外，TwinCAT BC编程工具提供了很多调试功能(如断点，单步，监控 ...), 使调试更加方便容易。
另外，也可以对循环扫描时间进行调节和测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倍福模块配置技术文档
一：准备工作
1；首先准备好倍福模块所需的配置文件，如下图：
2；准备一台带有Windows XP或Windows7 32位的计算机，并将IP改为192.168.2.3
二：安装配置
1；首先在电脑的C盘或其他盘创建一个文件夹，命名为IOPLC。
再将应用程序tcat_2110_2241复制到该文件夹中并双击安装，如图1-1。
安装过程中的语言选择英语即可，如图1-2。
安装成功后重启电脑，如图1-3
页脚内容1
1-1
页脚内容2
1-2
1-3
2；将配置文件中的IOPLC文件复制到文件夹IOPLC中并双击点开程序，如图2-1。
根据车型，将电机数量改为相应数量，如图2-2。
点击Project展开并重置配置，如图2-3。
IOPLC文件夹中便会自动生成相应文件，如图2-4
页脚内容3
2-1
2-2
页脚内容4
2-3
2-4
3;打开电脑右下角倍福程序，点击System Manager打开配置程序，如图3-1.
3-1
现在正式进入配置阶段，首先在Options选择项中点击网卡选择，如图3-2。
会出现如图3-3的对话框，选择与模块通讯的网卡点击install安装即可。
页脚内容5
3-2
页脚内容6
3-3
网卡设置完毕后，紧接着扫描模块，如图3-4。
之后便会确认网卡，如图3-5，点击确认即可
页脚内容7
3-4
页脚内容8
3-5
IO装置中便会出现Box 1（BK1120）如图3-6。
扩展开便会出现扫描过后的模块类别及数量，如图3-7
3-6
页脚内容9
3-7
4；添加PLC项目，获取模块详细数据，如图4-1，4-2。
之后便会有需要配置的模块类别，包括开关量输入输出，模拟量输入输出，电机驱动等等，如图4-3
页脚内容10
4-1
4-2
页脚内容11
4-3
5；首先打开开关量输入，选中第一个模块双击，如图5-1。
便会弹出一个配置页面，如图5-2，并勾选All Types。
配置页面左侧便会出现KL1408模块，单击模块输入第一通道+Shift键再点击该模块的最后一个通道，并勾选Continuous,再点击确认，这样就完成了一个开关量输入的模块的配置，如图5-3
5-1
页脚内容12
5-2
页脚内容13
5-3
配置完成后对应模块便会出现一个右上扬的箭头，如图5-4
5-4
将开关量输入配置完成后，紧接着配置开关量输出，扩展出开关量输出模块，并双击第一个模块，如图5-5。
页脚内容14
5-5
便会出现一个配置窗口，开关量输出模块的配置方法与开关量输入模块的方法一致，如图5-6
5-6
页脚内容15
接下来配置电机驱动模块，首先是输入端，展开2541模块，有三个通道，分别点击各个通道，会弹出一个配置窗口，根据图5-7进行配置即可
5-7
电机模块输入配置完成之后，还要配置输出端（只有电机驱动模块才配置输入和输出连个端口）如图5-8，输出端和输入端的配置方法一致。
页脚内容16
5-8
模拟量输入配置，首先展开alInputArray单元，会出现alInputArray[1]—alInputArray[X]，分别代表KL3064的每一个通道（一块KL3064有四组通道）。
双击alInputArray[1]会展开一个对话框，单独双击相应通道即可。
如图5-9
页脚内容17
5-9
模拟量输出模块的配置方法与模拟量输入模块的配置一致，如图5-10
5-10
脉冲模块KL2521的配置，首先展开Dataout选中Dataout[1]双击，会弹出相应对话框，如图5-11配置即可。
页脚内容18
至此各模块的单项配置就完成了。
页脚内容19
5-11
6；模块配置完成之后，之后会有一些PLC程序的配置，首先要保存之前的模块单项的配置，点击保存，会有一个对话框，建议将文件名修改为该车型的名字保存，如图6-1。
保存之后IOPLC文件夹会自动生成相应名称的配置文件，如图6-2.
页脚内容20
6-1
6-2
保存配置之后需激活模块配置，并检查模块的自检结果，如没报错，则模块配置无误。
如图6-3
6-3
页脚内容21
模块自测无误后，便设置程序的自动启动，首先要保证电脑本身至少要有一个用户。
点击SYSTEM-Configuration，选择Boot Settings(启动选项设置)点击设置，如图6-4。
点击Apply会弹出设置账户和密码的窗口，将电脑本身的账户密码复制保存即可。
6-4
6-5
7.由于电机驱动驱动模块需要单独配置，首先需在已配置好的TwinCAT文件中设置好IP地址，如图7-1、7-2。
IP地址的设置根据本机原有的IP加固定格式后缀即可。
页脚内容22
7-1
7-2
将配置文件中电机驱动程序（KS2000）复制到IOPLC文件夹中，并双击安装，如图7-3。
在安装过程中会出现提示输入安装序列号，如图7-4。
配置文件中带有KS2000的安装序列号，复制至对应窗口即可，如图7-5、7-6
页脚内容23
7-3
7-4
页脚内容24
7-5
页脚内容25
7-6
KS2000安装成功后，在开始菜单中选中KS2000并打开程序，如图7-7。
首先要设置KS2000程序的IP地址，这里的IP地址和之前TwinCAT中设置的要一致，具体步骤如图7-8、7-9。
IP设置完成后进行模块扫描，出现如图7-10后则说明设置成功。
7-7
页脚内容26
7-8
7-9
7-10
页脚内容27
设置完成后，进行如图7-11操作，则可以配置单个电机驱动模块的参数设置。
修改之后的参数变化如图7-12、7-13。
修改完成后点击Transfer进行保存。
电机驱动模块的配置就完成了。
7-11
页脚内容28
7-12
7-13
8.配置完成后，要对整个模块环境进行测试。
进入PLC Control,如图8-1。
首先对整个模块环境的配置进行联通及保存，步骤如图8-2、8-3。
页脚内容29
8-1
8-2
页脚内容30
8-3
保存后便可注册及运行程序，如图8-4。
之后页面会提示初始化为不正确状态，如图8-5。
如果之前的配置无误的话，稍等几秒钟之后，初始化状态便会提示正确，也会显示模块采集到的数据。
如图8-6。
页脚内容31
8-4
8-5
8-6
页脚内容32
9.TwinCAT程序配置完成之后，点击电脑任务栏的TwinCAT程序，设置一些程序启动项及运行模式，如图9-1、9-2。
倍福模块的配置就完成了。
9-1
页脚内容33
9-2
页脚内容34。
