CA砂浆试验9个
砂浆抗渗试验记录和报告
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
1.1
1.2
1.3
1.4
检测停止时的水压
(MPa)
检测停止时
渗水试件的个数
实测
抗渗等级
备注
审核： 试验：
表S13砂浆抗渗检测报告
检测单位
试验编号
样品描述
试验
起止日期
执行标准
GB/T25181-2019预拌砂浆
主要仪器
设备及编号
砂浆抗渗仪BF-CX60
表S05砂浆抗渗试验记录
检测单位
试验编号
抗渗等级
试验起止日期
龄期（d）
样品描述
试验依据
建筑砂浆基本性能试验方法JGJ70-2009
主要仪器
设备及编号
砂浆抗渗仪BF-CX60
砂浆配合比(质量比)
水泥用量kg/m3
水泥
粉煤灰
砂子
水
膨胀剂
防水剂
保水剂
调凝剂
试验时间
水压
（MPa）
试验情况
年
月
日
时
1
2
3
4
5
6
制作日期
龄期（d）
代表数量(m3)
试验日期
砂浆标记
抗渗等级
试验条件
水泥
品种/标号
砂子
产地/种类
粉煤灰
产地/级别
保水剂
种类/掺量
调凝剂
种类/掺量
各种材料用量(kg)
项 目
水泥
粉煤灰
砂子
水
膨胀剂
防水剂
保水剂
调凝剂
每立方米
比 例
检测结果
砂浆外加剂试验报告

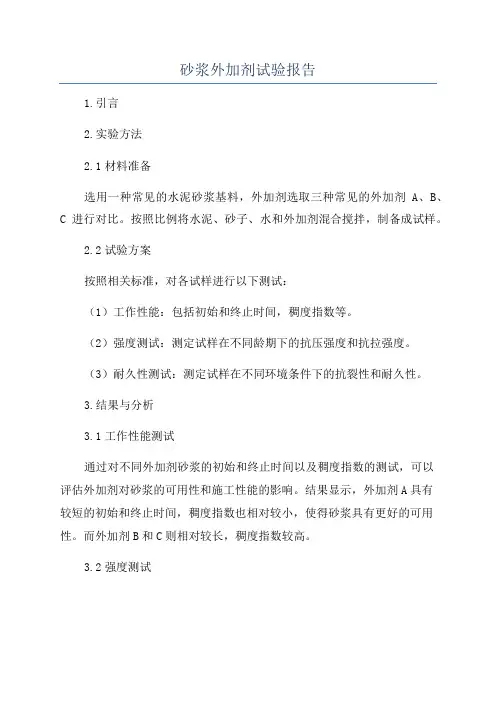

砂浆外加剂试验报告1.引言2.实验方法2.1材料准备选用一种常见的水泥砂浆基料，外加剂选取三种常见的外加剂A、B、C进行对比。
按照比例将水泥、砂子、水和外加剂混合搅拌，制备成试样。
2.2试验方案按照相关标准，对各试样进行以下测试：（1）工作性能：包括初始和终止时间，稠度指数等。
（2）强度测试：测定试样在不同龄期下的抗压强度和抗拉强度。
（3）耐久性测试：测定试样在不同环境条件下的抗裂性和耐久性。
3.结果与分析3.1工作性能测试通过对不同外加剂砂浆的初始和终止时间以及稠度指数的测试，可以评估外加剂对砂浆的可用性和施工性能的影响。
结果显示，外加剂A具有较短的初始和终止时间，稠度指数也相对较小，使得砂浆具有更好的可用性。
而外加剂B和C则相对较长，稠度指数较高。
3.2强度测试通过对不同龄期下试样的抗压强度和抗拉强度测试，可以评估外加剂对砂浆强度的影响。
结果显示，外加剂A能显著提高砂浆的强度，尤其是早期抗压强度和抗拉强度。
而外加剂B和C则相对较低。
3.3耐久性测试通过对不同环境条件下试样的抗裂性和耐久性测试，可以评估外加剂对砂浆的耐久性的影响。
结果显示，外加剂A能显著提高砂浆的抗裂性和耐久性，尤其是在高温和潮湿条件下。
而外加剂B和C则相对较弱。
4.结论通过对不同外加剂在砂浆中的应用效果评估，可以得出以下结论：（1）外加剂A具有较好的工作性能和强度，特别适用于要求早期强度和耐久性的工程。
（2）外加剂B和C的工作性能和强度相对较低，适用于要求施工时间较长的工程。
根据实际工作需求和经济成本的考虑，选择合适的外加剂用于实际工程中。
砂浆试题(判断)
砂浆试题判断题1、砂浆立方体抗压强度试验，试件的安放在承压板上，以试件成型时的顶面做承压面加载直至试件破坏。
（2、砌筑砂浆配合比设计时，砌筑砂浆稠度、分层度、试配抗压强度必须同时符合要求。
（3、混合砂浆中的用水量，应包括石灰膏或黏土膏中的水。
（4、砂浆凝结时间试验是指砂浆拌合物自加水拌合起，在规定的试验条件下，在砂浆凝结时间测定仪上测定其贯入阻力达到0.5MPa时所需要的时间。
（5、砂浆立方体抗压强度所用试模尺寸为：70mm×70mm×70mm。
（6、砂浆的和易性包括流动性和保水性两个方面。
（7、砌筑砂浆中掺入的砂浆外加剂，应具有法定检测机构出具的该产品砌体强度型式检验报告，并经砂浆性能试验合格后，方可使用。
（8、《建筑砂浆基本性能试验方法标准》代号为JGJ/T70-2009。
（9、当施工过程中进行砂浆试验时，砂浆取样方法应按相应的施工验收规范执行，并宜在现场搅拌点或预拌砂浆卸料点的至少10个不同部位及时取样。
（10、砂浆强度等级为M7.5，施工水平为优良时，砂浆强度标准差σ应选用1.50。
（）11、配制砂浆强度等级为M5，施工水平为优良时，砂浆强度标准差σ选用1.00。
（）12、砂浆强度等级为M10，施工水平为一般时，砂浆强度标准差σ应选用2.00。
（）13、砂浆试模应定期进行自检，自检周期宜为六个月。
（）14、凝结时间的确定可采用图示法或内插法，有争议时应以图示法为准。
（）15、试验室砂浆拌合物性能试验时，对水泥、掺加料和外加剂的称量精度均为±1.0％。
（）16、砂浆立方体抗压强度换算系数K取值为1.35。
（）17、现行的《建筑砂浆基本性能试验方法标准》代号为JGJ 70-1990。
（）18、由水泥、粗骨料、和水配制而成的砂浆为水泥砂浆。
（）19、由水泥、细骨料、掺和料和水配制而成的砂浆为水泥混合砂浆。
（）20、对于湿土中的砖石基础一般采用水泥石灰砂浆。
（）21、立方体抗压强度试件每组应为6个。

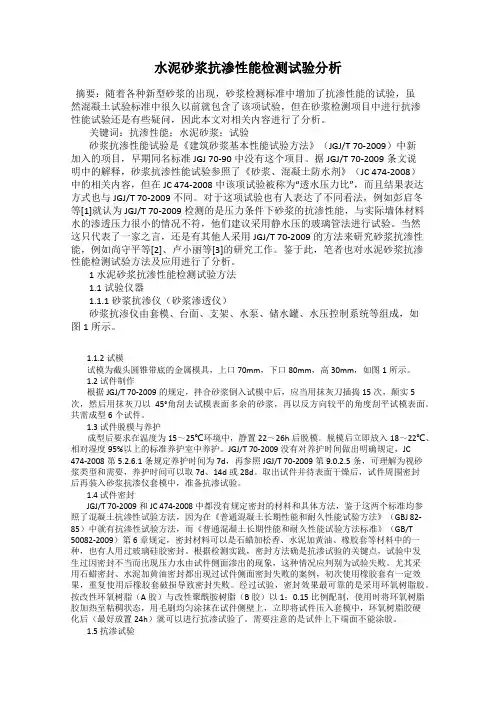

水泥砂浆抗渗性能检测试验分析
水泥砂浆抗渗性能检测试验分析摘要：随着各种新型砂浆的出现，砂浆检测标准中增加了抗渗性能的试验，虽然混凝土试验标准中很久以前就包含了该项试验，但在砂浆检测项目中进行抗渗性能试验还是有些疑问，因此本文对相关内容进行了分析。
关键词：抗渗性能；水泥砂浆；试验砂浆抗渗性能试验是《建筑砂浆基本性能试验方法》（JGJ/T 70-2009）中新加入的项目，早期同名标准JGJ 70-90中没有这个项目。
据JGJ/T 70-2009条文说明中的解释，砂浆抗渗性能试验参照了《砂浆、混凝土防水剂》（JC 474-2008）中的相关内容，但在JC 474-2008中该项试验被称为“透水压力比”，而且结果表达方式也与JGJ/T 70-2009不同。
对于这项试验也有人表达了不同看法，例如彭启冬等[1]就认为JGJ/T 70-2009检测的是压力条件下砂浆的抗渗性能，与实际墙体材料水的渗透压力很小的情况不符，他们建议采用静水压的玻璃管法进行试验。
当然这只代表了一家之言，还是有其他人采用JGJ/T 70-2009的方法来研究砂浆抗渗性能，例如尚守平等[2]、卢小丽等[3]的研究工作。
鉴于此，笔者也对水泥砂浆抗渗性能检测试验方法及应用进行了分析。
1 水泥砂浆抗渗性能检测试验方法1.1 试验仪器1.1.1 砂浆抗渗仪（砂浆渗透仪）砂浆抗渗仪由套模、台面、支架、水泵、储水罐、水压控制系统等组成，如图1所示。
1.1.2 试模试模为截头圆锥带底的金属模具，上口 70mm，下口 80mm，高30mm，如图1所示。
1.2 试件制作根据JGJ/T 70-2009的规定，拌合砂浆倒入试模中后，应当用抹灰刀插捣15次，颠实5次，然后用抹灰刀以45°角刮去试模表面多余的砂浆，再以反方向较平的角度刮平试模表面。
共需成型6个试件。
1.3 试件脱模与养护成型后要求在温度为15～25℃环境中，静置22～26h后脱模。
脱模后立即放入18～22℃、相对湿度95%以上的标准养护室中养护。

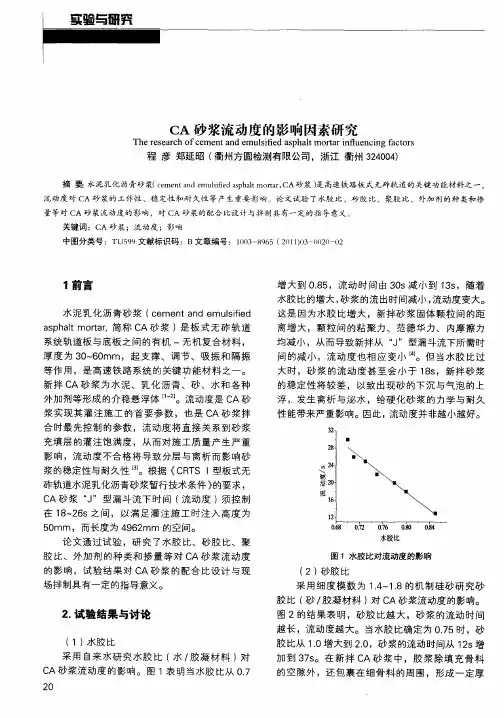

CA砂浆流动度的影响因素研究
ａ ｐ ａｔ ｒ ｒ 称 Ｃ ｓ ｈ ｌｍｏｔ ，简 ａ Ａ砂 浆 ）是 板 式 无砟 轨 道
摘 要 水泥乳化 沥青砂浆（ ｅ ｎ ｄｅ ｌｆ ｄａ ｈｌｍｏｔ ， Ａ砂浆 ） ｃｍｅｔｎ ｍｕ ｉｅ ｐ ａ ａ ｓ ｉ ｓ ｔ ｒ ｒｃ ａ 是高速铁路板式无砟轨道 的关键功能材料之一 ，
流 动度 对 ＣＡ砂 浆 的 工 作 性 、稳 定 性 和 耐 久 性 等 产 生 重要 影 响 。论 文试 验 了水胶 比 、砂 胶 比 、 聚胶 比 、 外加 剂的 种 类 和 掺
影 响 ，流 动度 不合 格将 导 致分 层 与离 析 而影 响砂
浆 的稳 定性与耐 久性 曙 Ｊ 。根据 《 Ｒ Ｓ ｌ 板式无 Ｃ Ｔ 型 砟 轨道 水泥乳化 沥青砂 浆暂行 技术 条件 》 的要求 ，
Ｃ Ａ砂 浆 “ ”型 漏 斗流 下 时 间 （ 动度 ）须控 制 Ｊ 流
在 １￣６ ８ ２ ｓ之 间 ，以满 足 灌 注 施工 时 注 入 高度 为 ５ ｍｍ ，而长度 为 ４ ６ ｍｍ 的空 间。 ０ ９２ 论 文 通 过试 验 ，研 究 了水 胶 比、砂 胶 比、聚
水 胶 比不 变 的 条件 下 ，单 纯 增 加 Ｃ Ａ砂 浆单 位 体
合后 ， 由于水 泥颗粒 间范德 华 力和 静 电力 的作 用 ，
使 水泥 浆形成 絮凝 结构 ， 有部 分 的拌 合水（ 游离 水 ）
被 包 含在 其 中 ，从 而 降低 了砂 浆 的 流动 性。 当加 入 适 量 的减 水 剂后 其憎 水 基 团定 向 吸 附于水 泥 颗 粒 表 面 ，在 电荷 斥 力与 空 间位 阻 力 等 的作用 下 ， 使 形成 的絮凝 结 构 解体 ，释 放 出原 先 封 闭与 其 中 的游离水 ，有效地 提 高 了砂 浆的流 动性。
CA砂浆在高速铁路上应用
浅谈CA砂浆在高速铁路上的应用摘要：由于高速铁路设计速度目标值为350km/h，这种高速运行条件对无砟轨道的要求具体体现在高平顺性、刚度均匀性以及良好的耐久性、稳定性和少维修等方面。
板式无砟轨道是由长钢轨、扣件系统、轨道板、ca砂浆、混凝土底座及凸形挡台组成的一种新型轨道结构。
为了使这种新型轨道结构更好的结合起来，在混凝土底座板和轨道板之间填充一种缓冲材料，这种缓冲材料即为ca砂浆，本文系统介绍了ca砂浆的拌制工艺和灌注工艺。
关键词：ca砂浆，拌制工艺，灌注工艺1、ca砂浆简介ca砂浆全称：水泥乳化沥青砂浆，是由乳化沥青、水泥、砂、聚合物乳液、消泡剂、膨胀剂、引气剂、铝粉、水等多种组分以一定的比例混合搅拌而成的流动状乳液，其固化后形成的填充层即为ca砂浆填充层，这种填充层既有一定弹性，又有一定的强度，既客服了水泥砂浆弹性不足的缺点，又客服了沥青强度低、受温度影响大的缺点，还具有良好的稳定性和耐久性。
2、 ca砂浆的拌制2.1、原材的确定及存放2.1.1、ca砂浆原材料的确定应严格掌控所用原材料品牌、品质的稳定性，如乳化沥青、干料、减水剂、消泡剂等。
同时对每批进场的砂浆原材料均应按规定抽检，不合格的不能使用。
2.1.2、ca砂浆原材料的存放施工时，砂浆原材料要确保供应，应至少具备满足4～5d生产需要量的仓储能力。
同时，对乳化沥青、干料等大宗材料的仓储设施还应考虑降温及隔热保温措施。
一般情况下，干粉≤30℃，乳化沥青≤30℃，水≤20℃，环境温度低于5℃时，应对原材料采取必要的保温措施，以确保水泥乳化沥青砂浆在现场有良好的拌合性能。
乳化沥青、干料、减水剂等应遮光储存，避免阳光直射。
乳化沥青的储存时间不宜大于3个月，干料的储存时间不宜大于1.5个月。
2.2、拌制工艺ca砂浆的拌制采用移动砂浆搅拌车拌制，砂浆配制与施工的适宜温度范围为10~25℃，限界温度范围为：5~30℃。
在砂浆车各系统运转正常后，根据施工温度，按照现场流动性试验结果确定外加剂的加入量，最终确定砂浆的配合比，并将配合比参数、投料顺序、各阶段的搅拌速度及搅拌时间等参数输入砂浆车控制操作系统。
砂浆的技术性能和应用
砂浆的技术性能和应用砂浆是由胶凝材料、细骨料、掺合料和水配制而成的材料，在建筑工程中起粘结、衬垫和传递应力的作用，主要用于砌筑、抹面、修补和装饰工程。
砂浆建筑砂浆按所用胶凝材料的不同，可分为水泥砂浆、石灰砂浆、水泥石灰混合砂浆等;按用途不同，可分为砌筑砂浆、抹面砂浆等。
将砖、石、砌块等块材粘结成砌体的砂浆称为砌筑砂浆，它起着传递荷载并使应力分布较为均匀、协调变形的作用。
抹面砂浆是指涂抹在基底材料的表面，兼有保护基层、增加美观等作用的砂浆。
根据其功能不同，抹面砂浆一般可分为普通抹面砂浆、装饰砂浆、防水砂浆和特种砂浆等。
常用的普通抹面砂浆有水泥砂浆、石灰砂浆、水泥石灰混合砂浆、麻刀石灰砂浆(简称麻刀灰)、纸筋石灰砂浆(纸筋灰)等。
特种砂浆是具有特殊用途的砂浆，主要有隔热砂浆、吸声砂浆、耐蚀砂浆、聚合物砂浆、防辐射砂浆等。
(一)砂浆的组成材料砂浆的组成材料包括胶凝材料、细骨料'、掺合料、水和外加剂。
1.胶凝材料建筑砂浆常用的胶凝材料有水泥、石灰、石膏等。
在选用时应根据使用环境、用途等合理选择。
在干燥条件下使用的砂浆既可选用气硬性胶凝材料(石灰、石膏)，也可选用水硬性胶凝材料(水泥);若在潮湿环境或水中使用的砂浆，则必须选用水泥作为胶凝材料。
砌筑水泥代号为M，强度等级分为12.5、22.5、32.5三个等级。
2.细骨料①对于砌筑砂浆用砂，优先选用中砂，既可满足和易性要求，又可节约水泥。
毛石砌体宜选用粗砂。
另外，砂的含泥量也应受到控制。
②砂浆用砂还可根据原材料情况，采用人工砂、山砂、海砂、特细砂等，但应根据经验并经试验后，确定其技术要求。
在保温砂浆、吸声砂浆和装饰砂浆中，还采用轻砂(如膨胀珍珠岩)、白色砂或彩色砂等。
3.掺合料掺合料是指为改善砂浆和易性而加入的无机材料，例如:石灰膏、电石膏、黏土膏粉煤灰、沸石粉等。
掺合料对砂浆强度无直接影响。
(二)砂浆的主要技术性质1.流动性(稠度)①砂浆的流动性指砂浆在自重或外力作用下流动的性能，用度表示。
CA砂浆施工工艺与质量控制
２ １ 第 ３期 （ ０ ２年 总第 １８期 ） ４
Ｃ Ａ砂浆施工工艺与质量控制
张 惠 元
（ 中铁 十 六局 集团 第三工 程有 限公 司 ， 江湖 州 ３ ３ ０ ） 浙 １ ０ ０ 【 摘 要】 从材料准备工作、 封边工艺、Ａ砂浆的拌制、 Ｃ 转运、 灌注工艺及高温下Ｃ Ａ砂浆的质量控制措施 ６ 个方面具体介
绍 了 Ｃ Ｔ Ｉ 水 泥 乳 化 沥 青 砂 浆 的 施 工 工 艺， 分 别 阐述 了 各环 节 的 质 量 控 制 措 施 与 注 意 事 项 ， Ｒ ＳＩ型 并 以期 促 进 该技 术 在 高速
铁 路 工 程 中的 推 广 与应 用。
［ 关键 词】 Ｃ Ａ砂浆； 封边工艺； ￣．艺； ａ ｒ 质量控制 ｌ －
干 料 、 化 沥 青 的相 适 应 性 好 。 乳 ｌ１ 施 工 配 合 比调 整 方 法 Ｉ２ ．
力 和传 力 的作 用 ．尤 其 是 在 列 车 高 速 行 车 冲 击 时 对 轨 道 系
统 起 到优 异 的减 振 功 能 ［ｌ Ａ砂 浆施 工质 量 的好 坏 ． 接 ｔ 。Ｃ － ￣ 直 影 响 到列 车 运 行 品质 、 道结 构耐 久 性 与运 营维 护 成 本 ． 轨 是 高 速铁 路 高 耐 久 、 安 全性 的 建设 要 求 的关 键 要 素 之 一 。 高 众 多 实 践 表 明 ． Ａ砂 浆 灌 注 后 质 量 的 好 坏 不 仅 与 原 材 Ｃ 料 温度 、 能 及 砂 浆 配 合 比密 切相 关 。 且 与 施 工 现 场 的 环 性 而
ｏ ｔ ｉ ， ｏ ｒ ｒｃ ｓ ｎ ｈ ｕ ｌｙ ｃ ｎｒ ａｕ ｅ ｆＣ ｒｒ ａ ｉｈｔｍｐ ｒｔｒ ． ｈ ｕ ｔ ｃ ｎ ｐ ｒ ｔ ｎ ｐ ｕｉｇ ｐｏ ｅｓａ ｄ ｔｅ ｑ ａｉ ｏ ｔ ｌｍｅ ｓ ｒｓｏ Ａ ｍｏ ａ ｔｈｇ ｅ ｅ ａｕ ｅ Ｔ ｅｑ ａｉ ｏ ・ ａｏ ｎ ｔ ｏ ｔ ｌ ｙ ｔ ｌｍｅ ｓ ｒ ｓａ ｄｐ ｅ ａ ｔ ｎ ｒｅ ｃ ｔｐ ｗ ｒ ｌｂ ｒｔｄ Ｓ ｓｔ ｒ ｍｏｅｔｅｐ ｐ ｌｒｚｔ ｎ ａ ｄ ａ ｐｉａｉｎ ｏ ｒ ａｕ ｅ ｎ ｒｃ ｕｉ ｓｆ ａ ｈｓｅ ｅｅｅａ ｏａｅ Ｏａ ｏｐ ｏ ｔ ｈ ｏ ｕａ ｉ ｉ ｎ ｐ ｌ ｔ ｏ ｏ ａｏ ｃ ｏ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低弹模CA砂浆的日常检验1.1CA砂浆的日常检验项目水泥沥青砂浆的日常检验项目及频率见表1.1。
表1.1水泥沥青砂浆日常检验项目及频率序号项目试验时间/频率1 砂浆温度1次/罐2 流动度1次/罐3 含气量1次/罐4 泛浆率1次/工班5 膨胀率1次/工班6 抗压强度1次/工班7 分离度1次/工班8 弹性模量第一次灌注时1.2CA砂浆的日常检验试验方法1.2.1水泥沥青砂浆流动度与可工作时间试验方法1.试验设备黄铜制漏斗（含自制漏斗架）：上口70mm，下口10mm，高度为450mm秒表：读数精度为0.1s2.试验条件试验温度：23±2℃3.试验步骤将漏斗垂直地架设在支架上；将拌和均匀的砂浆试样注入表面润湿的漏斗中，从输出口流出适量的砂浆后，用手指将输出口压住，使砂浆注满漏斗，并将表面整平；放开手指，砂浆自然流出，用秒表测定砂浆从开始到结束连续流下所经历的时间，即为砂浆的流动度T，精确到0.1s；每隔10min对同一试样进行一次流动度试验，并绘制出流动度曲线，即流动度与累计时间的对应关系。
砂浆在规定的流动度范围内可持续的时间即为砂浆的可工作时间T（min）。
每组试样进行三次流动度、可工作时间的测试，取其算术平均值，精确到0.1。
1.2.2水泥沥青砂浆表观密度与含气量试验方法1.试验设备天平：感量1g三角烧瓶：1000ml2.试验条件试验温度：23±2℃3.试验步骤按下式计算砂浆的密度：密度=原材料总质量/原材料的容积（质量/密度）总和将三角瓶置于天平上，去皮。
然后向烧瓶中加入水，使水面与瓶口齐平，记录加入水的质量，测量三次，取平均值，由此可得三角烧瓶的容积；将拌和好的水泥沥青砂浆，倒入三角烧瓶中，使砂浆表面与瓶口齐平，记录加入砂浆的质量；由三角烧瓶的容积以及加入砂浆的质量，可得砂浆的表观密度：表观密度=三角烧瓶内砂浆的质量/三角烧瓶的容积按下式计算其含气量：含气量%=（密度-表观密度）/密度×100检验结果包括试样的表观密度、含气量。
取三次试验的算术平均值作为该试样的检验结果，分别精确到0.01和0.1%。
1.2.3水泥沥青砂浆抗压强度试验方法1.试验设备材料试验机，载荷误差不大于±1%；浇注模型，型腔尺寸50mm×50mm游标卡尺，游标读数0.02mm2.试件试件尺寸50mm×50mm，各龄期试件数均不少于3个养生条件：20±3℃，65±5%RH3.试验条件试验温度：23±2℃加载速率：1.0mm/min4.试验步骤将流动度、含气量调整合适的水泥沥青砂浆，注入50mm×50mm的模型内，约24h左右拆模，然后在指定温度、湿度条件下养生；到达相应龄期后，用石膏粉对砂浆试样的上表面进行处理，使其表面平滑；用游标卡尺测量试样底面的直径，准确至0.02mm，测量3次取其平均值；将试样平放在试验机压板的中央，以规定的加载速率施加载荷；按1d、7d、28d龄期进行单轴压缩试验，当压力达到最大值P（N）后停止加载；抗压强度=P（N）/试样底面面积（mm2）。
5.检验结果取同批次三个试件抗压强度的算术平均值（取三位有效数）作为该组试样的抗压强度值，精确到0.01，即：D=（D1+D2+D3）/31.2.4水泥沥青砂浆弹性模量试验方法1.试验设备材料试验机：载荷误差不大于±1%浇注模型：型腔尺寸50mm×50mm游标卡尺：读数精度为0.02mm百分表2.试件试件尺寸：50mm×50mm，每组试件不少于3个。
养生条件：20±3℃，65±5%RH3.试验条件试验温度：23±2℃；加载速率：1.0mm/min4.试验步骤将流动度、含气量调整合适的水泥沥青砂浆，注入50mm×50mm模型内，约24h左右拆模，然后在指定温度、湿度条件下养生；到达28d龄期后，用石膏粉对表面进行处理，使其表面平滑；用游标卡尺分别测量试样底面的直径和试样的高度，准确至0.02mm，测量3次取其平均值；将试样平放在试验机压板中央，以规定的加载速率加载至抗压强度0.1MPa（约196N），然后立即卸载，卸载速率和加载速率相同，如此重复4次，然后以第5次的加载曲线的数据计算弹性模量，一般取加载曲线3/4抗压强度与最终抗压强度（0.1MPa）之间的曲线段进行计算，即：E=（Db-Da）H/（b-a）E-试样的弹性模量H-试样的高度Da-试样加载曲线3/4的抗压强度Db-试样加载曲线最终抗压强度a-试验时第5次加载，加载曲线3/4抗压强度时试样的变形b-试验时第5次加载，加载曲线最终抗压强度时试样的变形5.检验结果每组三个试件弹性模量的算术平均值作为该组试件的弹性模量值，精确到1MPa，即：E=（E1+E2+E3）/31.2.5水泥沥青砂浆材料分离度试验方法1.试验设备浇注模型，型腔尺寸50mm×50mm电子比重天平（附带孔的称量挂斗以及水槽），感量0.1g游标卡尺，读数精度为0.02mm锯子夹钳台2.试件试件尺寸：50mm×50mm，每组试件不少于3个3.试验条件试验温度：23±2℃4.试验步骤制作50×50mm的砂浆试件，每组试件不少于3个；打开电子比重天平预热，将称量挂斗悬挂在电子天平下方，并使其浸泡在水槽中，水槽中的水要达到指定的位置；约22h左右拆模，24h时用游标卡尺量取试样两底面之间的距离，然后将其均分为上、下两等分，并分别用水将其表面润湿；分别将试样上下两部分放进称量挂斗中，称取其在水中的质量M上,水、M下,水（每次称量水面均应达到相同指定位置），然后取出试样，用棉布将其表面拭干，达到表干状态，称取上、下两部分的表干质量M上,空、M下,空；由阿基米德浮力原理，可得上、下两部分试样的体积，然后结合表干状态的质量，可得上、下部分的单位体积质量：上部单位容积质量= M上,空/（M上空-M上,水）下部单位容积质量= M下,空/（M下,空- M下,水）根据称量结果，按下式计算材料分离度：材料分离度（%）=（下部单位容积质量-上部单位容积质量）×0.5/上下部平均单位容积质量×1005.试验结果每组三个试件的材料分离度的算术平均值作为该试样的材料分离度，精确至0.1%。
1.2.6水泥沥青砂浆膨胀率试验方法1.试验设备带刻度、250ml的量筒游标卡尺，读数精度为0.02mm深度卡尺，读书精度为0.02mm玻璃板2.试验条件试验温度23±2℃3.试验步骤将量筒竖立在一个无冲击和无振动的水平面上；测量量筒内径，准确至0.02mm，测量三次，取其平均值作为量筒的内径D；将流动度、空气含量合适的水泥沥青砂浆注入量筒，当砂浆表面与量筒250ml刻度处重合时，停止加入；在量筒上面加一块玻璃板，用游标卡尺或深度卡尺测量水泥沥青砂浆表面至玻璃板的深度H0，24h后，再测量水泥沥青砂浆表面深度H24，测量三次，取其平均值；根据测量结果，用下式计算其膨胀率：膨胀率%=0.000314×（H0-H24）×D2式中D-量筒内径mmH0-初始深度mmH24-24h后深度mm4.试验结果每组三个试件膨胀率的算术平均值作为该试样的膨胀率，精确至0.1%1.2.7水泥沥青砂浆泛浆率试验方法1.试验设备聚乙烯袋：直径约50mm，长为500mm以上移液管容量为1000ml和25ml的玻璃量筒2.试验条件试验温度：23±2℃3.试验步骤在聚乙烯袋内注入约20cm高的水泥沥青砂浆，注意不要混入空气；系住袋子上端，悬挂静置；经24h后，目测确认是否有泛浆水。
（要求泛浆率为0，所以没有水）如有泛浆水时，将试验用袋子放入装有400ml水的量筒（1000ml）中，注意不要混入空气，使量筒中的水面与砂浆上面高度一致。
将此时的刻度减去400ml，得出水泥沥青砂浆的容积V（ml），用移液管取出砂浆表面的泛浆水，放入25ml的量筒中，测定水的体积B（ml）；按下式计算泛浆率：泛浆率%=B/V×100式中：B-24h以后的泛浆水，mlV-水泥沥青砂浆的容积，ml4.试验结果每组三个试件的泛浆率算术平均值作为该试样的泛浆率，精确至0.1%。
1.2.8水泥沥青砂浆抗冻性试验方法1.试验设备浇注模型：型腔尺寸100mm×100mm×400mm冻融循环试验机（-18C±2℃～5C±2℃）橡胶试件盒动弹模量测定仪台秤，感量1g2.试件试件尺寸：100mm×100mm×400mm养生条件：20±3℃，65±5%RH3.试验条件每次冻融循环应在2h～4h内完成，其中用于融化的时间不得小于整个冻融时间的1/4；在冻结和融化终了时，试件中心温度应分别控制在-18±2℃和5±2℃每块试件从3℃降至-16℃所用的时间不得少于冻结时间的1/2，每块试件从-16℃升至3℃所用时间也不得少于整个融化时间的1/2，试件内外的温差不宜超过28℃；冻结和融化之间的转换时间不宜超过10min；4.试验步骤（略）5.试验结果水泥沥青砂浆抗冻性试验结果应包括：冻融循环次数、相对动弹模量、质量损失率、耐久性系数（参考值）2、CA砂浆的日常检验所需仪器及器具CA砂浆现场检验所需器具序号器具名称规格数量备注1 流动度漏斗450mm 2个2 CA砂浆试模∮50 50个3 量筒250ml、500ml 各2个4 锥形瓶1000ml 2个5 烧杯500ml、1000ml 各1个6 秒表2个7 温度计0-100℃2个8 电子天平2kg 1台9 塑料桶1个10 柴油若干11 玻璃板0.2m22块1.2.9水泥沥青砂浆耐侯性试验方法1.试验设备浇注模型：型腔尺寸40mm×40mm×160mm氙（xian）灯老化箱：光源6000W水冷式管状氙灯、试件与光源的距离35～40cm、稳定设备：CZ-63型磁饱和稳压器或其他稳压设备材料试验机，载荷误差不大于±1%2.试件试件尺寸40mm×40mm×160mm养生条件：20±3℃，65±5%RH3.试验条件工作室空气温度60±2℃相对湿度：70±5RH模拟降雨周期：试样每照射1h，降雨9min4.试验步骤（略）5.检验结果检验结果应包括：试件的外观变化情况、试样的相对抗压强度，其中：试样的相对抗压强度值取每组三个试件相对抗压强度的算术平均值，即：D=（D1+D2+D3）/3。
