发动机无法起动故障诊断与排除
道依茨发动机不启动故障诊断与排除1例
道依茨发动机不启动故障诊断与排除1例一、故障现象描述车型：道依茨车辆型号：XX123发动机号：XXX行驶里程：XXX公里故障描述：车辆发动不起来，转钥匙无反应。
二、故障排查步骤1. 确认故障现象首先需要确认车辆确实是发动机无法启动，而不是其他机械部件的问题。
打开车门，上车检查仪表盘的故障指示灯是否有异常亮起，例如发动机故障灯、电池灯等。
然后尝试启动发动机，观察车辆的反应。
2. 检查电池电量如果转钥匙无反应，那么首先要排查车辆电池是否有电。
可以通过使用多用途电源或者万用表进行测量电池电压。
正常电池电压应该在12V以上。
如果电池电压低于此数值，需要先充电或更换电池。
3. 检查启动电路如果电池电量正常，那么需要排查启动电路是否有问题。
首先检查启动电路的保险丝是否正常，是否有烧断或者松动现象。
然后检查启动电机的接线端子是否有松动或者脏污现象。
如果发现问题，需要重新安装或者清洁连接端子。
4. 检查点火系统如果点火系统正常，那么需要进一步排查燃油系统是否有问题。
首先检查燃油泵是否正常工作，可以通过听声音或者测量压力来排查。
然后检查燃油滤清器是否有堵塞现象，是否需要更换。
最后检查喷油嘴是否有堵塞或者老化现象，需要清洗或更换。
6. 检查机械部件如果以上系统都正常，还是无法启动发动机，那么可能是机械部件有问题，例如曲轴、凸轮轴、气门、活门、气门导管等。
需要对这些部件进行检查，确认是否有损坏或者卡住现象。
7. 检查故障码如果以上都没有发现问题，那么可以通过诊断仪器读取车辆的故障码，来查找一些隐藏的故障。
故障码可以帮助定位到具体的故障部位，从而更加精准地解决问题。
8. 其他排查除了以上排查外，还可以对车辆的其他系统进行检查，例如冷却系统、排气系统、传动系统等。
有时候这些系统出现问题也会导致车辆无法启动。
所以需要进行全面的排查才能找到问题的根源。
三、故障解决方案在对以上步骤进行排查后，我们最终确认故障是由于燃油系统问题造成的。
汽车发动机无法启动的故障原因和排除
汽车发动机无法启动的原因和故障排除序言汽车发动机无法启动是较为常见的现象，现在买车的人越来越多了，在汽车启动的过程中可能会遇到车子启动困难的现象，特别是车子停放几天或者一段时间后，启动非常困难，或者是根本不能启动。
对于像这类发动机启动困难，一般伴随的结果就是燃油消耗过高，遇到上坡时，你可能会发现动力不足，爬坡吃力的现象，感觉就是车子明显的偏软。
对于发动机启动困难的现象，现从发动机启动困难的一些原因和解决的办法来简要分析下。
图片步骤/方法第一、油箱没油或者燃油油位低导致不能正常供油引起的，给油箱加满油就可以了。
第二、喷油器出现问题，(1) 喷油器O型密封圈损坏或丢失，检查密封圈，有损坏就更换；(2)喷油器有污物或者调节不当，对喷油器重新调整，检查清洗滤网或者更换。
第三、进气系统问题，(1)进气管堵塞，检查空气滤清器和进气管路；(2)进气系统阻力超出技术规范严格参照规范来执行修改。
第四、燃油油道中存在杂物堵塞进气管，着重检查空气滤清器和进气管路，清除杂物。
第五、燃油泵出现问题 (1)燃油输油泵进口滤网堵塞解决办法就是清除污物；(2)齿轮泵驱动轴断裂或者错位，重新调整或者更换新的驱动轴配件。
第六、燃油进油口问题 (1)进油口因杂物赌塞，仔细检查滤清器是否存在异物，及时清理；(2)进油口漏气，仔细检查接头和软管是否接紧。
第七、燃油质量问题 (1)燃油等级与应用类型不符；(2)劣质燃油或者燃油中混有水。
及时更换合乎等级的正规燃油。
第八、断流阀出现问题一般断流阀因线路接触不良或者断线，试着手动控制开关启动看看，同时检查线路是否出现问题。
车辆无法启动是一个相对比较常见的问题，在车辆无法启动的时候您不妨从以下几个方面对车辆进行一下初步检查。
１、首先看看油表显示是否有油，很多新司机由于经验不足会忘记加油，车辆没有了汽油自然不能启动。
２、当车内的汽油很少的时候，检查一下车子是否停放了不平整的地方，因为如果地面坡度较大则油箱内的油会集中在一边，因此有时就无法正常供油，从而导致无法正常启动。
发动机启动困难故障诊断与排除
目录摘要 (1)前言 (2)第1章发动机故障现象 (3)第2章发动机故障原因分析 (5)第3章发动机启动困难的诊断与排除 (7)第4章发动机常见案例的维修方案 (11)4.1发动机冬天无法正常起动故障维修方案 (11)4.2发动机百公里油耗增加故障维修方案 (12)4.3发动机启动困难，松开点火开关后即熄火故障维修方案 (12)4.4发动机怠速过高故障维修方案 (12)结束语 (14)谢词 (15)参考文献 (16)摘要汽车发动机是汽车的心脏，包括两大机构、五大系统，是一种能够把一种形式的能转化为另一种更有用的能的机器。
发动机最早诞生于英国，所以，发动机的概念也源于英语，它的本意是指那种“产生动力的机械装置随着科技的进步，人们不断地研制出不同用途多种类型的发动机，但是,不管那种发动机，都会发生故障，因此对发动机发生的故障进行分析与排除是十分必要的。
通过运用发动机故障检测设备及经验对汽车汽油发动机的常见故障（发动机不能起动或起动困难、发动机功率下降、发动机温度过高、发动机排烟不正常、发动机怠速不稳）进行检测，然后进行分析、排除，最终解决故障。
关键词:发动机动力检测故障排除^2-—1—刖言随着现代交通工具的发展，汽车已经入家庭呈现大众化，汽车技术日新月异，发动机作为汽车的核心组成部分，其性能的好坏直接影响到汽车的动力性、经济性、安全性、可靠性和舒5适性。
由于高温、震动、灰尘等原因，发动机会出现各种故障。
因此掌握汽车发动的故障诊断及排除方法，对保证汽车的正常运行尤为重要。
分析研究发动机故障现象、原因、探索汽车发动机故障的排除方法的维修工艺，具有重大而现实的意义。
第1章发动机故障现象汽油发动机(Gasoline Engine)是以汽油作为燃料，将内能转化成动能的的发动机。
由于汽油粘性小，蒸发快，可以用汽油喷射系统将汽油喷入气缸，经过压缩达到一定的温度和压力后，用火花塞点燃，使气体膨胀做功。
汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。
道依茨发动机不启动故障诊断与排除1例
道依茨发动机不启动故障诊断与排除1例近日，有一辆道依茨汽车的车主向车辆维修站反映，车辆发动机无法启动的故障。
经过维修站的专业技师进行了详细的故障诊断与排除，最终成功解决了这一问题。
下面将对这一道依茨发动机不启动的故障诊断过程以及排除方法进行详细的介绍。
一、故障现象描述车主反映，道依茨汽车的发动机无法启动。
在车辆点火后，发动机没有任何反应，无法正常启动。
经过初步了解故障描述后，技师对可能的故障原因进行初步排查。
二、故障诊断1. 电池电量检测因为发动机无法启动，首先需要排查车辆的电池电量。
技师经过使用电池检测仪对车辆的电池电量进行测试，结果显示电池电量正常，排除了电池电量不足的可能性。
2. 碳罐故障排查碳罐故障是导致发动机无法启动的一个常见问题。
技师检查了车辆的碳罐系统，发现其中一个碳罐出现了漏气现象，导致了发动机无法正常启动。
拆除了故障碳罐，并更换了新的碳罐后，再次尝试启动发动机，但问题依然存在。
3. 点火系统排查随后，技师对车辆的点火系统进行了详细的排查。
检查了火花塞、点火线圈以及点火线路，均没有发现异常。
尝试使用新的火花塞进行点火测试，发现依然无法启动发动机。
因此可以初步排除了点火系统故障。
4. 燃油系统检查针对发动机无法启动的故障，燃油系统可能也是一个潜在的问题。
技师检查了车辆的燃油泵、燃油管路、喷油嘴等部件，均未发现异常。
但在检查燃油泵时，发现燃油泵并没有正常工作，导致了燃油无法正常供应到汽车发动机。
更换了新的燃油泵后，重新尝试启动发动机，问题得到了解决。
三、故障排除1. 更换新的碳罐由于旧的碳罐出现了漏气现象，导致了碳罐系统无法正常工作，因此需要将旧碳罐进行更换。
2. 更换新的燃油泵经过检查发现，原车的燃油泵并没有正常工作，导致了发动机无法正常启动。
因此需要将原车的燃油泵进行更换。
3. 故障记录及测试在修复了碳罐和燃油泵故障后，技师对整个车辆进行了多次的测试，并记录了故障排查与修复的过程。
道依茨发动机不启动故障诊断与排除1例
道依茨发动机不启动故障诊断与排除1例故障描述：客户反映车辆道依茨发动机突然无法启动，转钥匙启动时可以听到发动机转动的声音，但是发动机却无法启动。
故障排查：1. 首先检查燃油系统，确认油箱中是否有足够的燃油。
检查燃油表，确认油量是否充足。
2. 检查点火系统，确认火花塞是否正常工作。
可以使用点火测试仪检查火花塞是否正常放电。
3. 检查空气滤清器，确认是否需要更换或清洗。
过滤器堵塞会影响空气进入发动机，导致发动机无法启动。
4. 检查发动机冷却系统，确认是否有足够的冷却液，以及冷却系统是否正常工作。
5. 检查电池，确认电池是否有足够的电量。
可以使用万用表测试电池电压是否正常。
6. 检查发动机控制单元（ECU），确认是否有故障码。
使用诊断仪检查车辆是否有任何故障码并清除。
故障诊断：在进行了以上排查之后，发现燃油系统、点火系统、空气滤清器、发动机冷却系统和电池都正常工作。
但是在检查ECU时，发现有一条故障码，代码为P0335，这是关于曲轴位置传感器的故障码。
曲轴位置传感器负责监测发动机曲轴的转动速度和位置，并将这些数据传输给ECU，以帮助ECU控制点火和喷油的时机。
如果曲轴位置传感器损坏或失灵，就会导致发动机无法启动。
故障排除：1. 更换曲轴位置传感器。
首先确定曲轴位置传感器的具体位置，然后使用扳手将其卸下，安装新的曲轴位置传感器并确保连接牢固。
2. 清除故障码。
在更换了曲轴位置传感器之后，使用诊断仪清除ECU中存储的故障码。
3. 进行试车。
使用诊断仪清除故障码之后，进行试车，确保发动机能够正常启动，并且没有出现新的故障码。
在对以上步骤进行操作后，道依茨发动机成功启动，故障得到了排除。
总结：在故障排查和诊断中，要从燃油系统、点火系统、空气滤清器、发动机冷却系统、电池以及ECU等方面进行全面检查。
并且要结合实际故障现象和故障码进行综合分析，最终确定故障原因，并采取正确的排除措施。
在排查和诊断过程中，需要有专业的知识和丰富的实践经验，才能更快速、更准确地找到故障并进行排除。

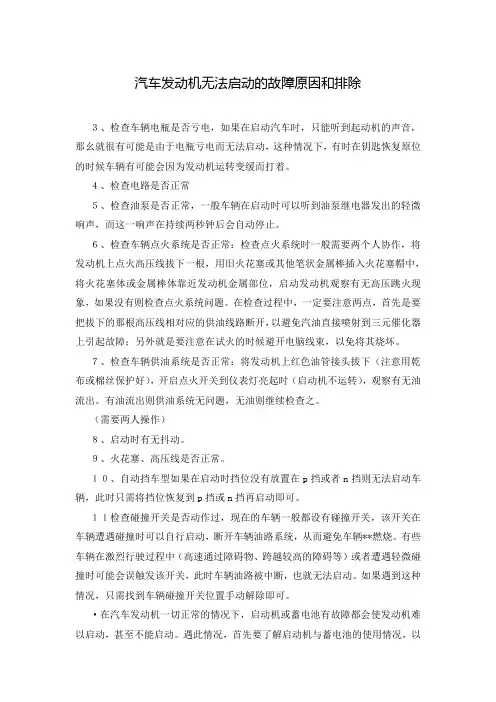

汽车发动机无法启动的故障原因和排除
汽车发动机无法启动的故障原因和排除３、检查车辆电瓶是否亏电，如果在启动汽车时，只能听到起动机的声音，那幺就很有可能是由于电瓶亏电而无法启动，这种情况下，有时在钥匙恢复原位的时候车辆有可能会因为发动机运转变缓而打着。
４、检查电路是否正常５、检查油泵是否正常，一般车辆在启动时可以听到油泵继电器发出的轻微响声，而这一响声在持续两秒钟后会自动停止。
６、检查车辆点火系统是否正常：检查点火系统时一般需要两个人协作，将发动机上点火高压线拔下一根，用旧火花塞或其他笔状金属棒插入火花塞帽中，将火花塞体或金属棒体靠近发动机金属部位，启动发动机观察有无高压跳火现象，如果没有则检查点火系统问题。
在检查过程中，一定要注意两点，首先是要把拔下的那根高压线相对应的供油线路断开，以避免汽油直接喷射到三元催化器上引起故障；另外就是要注意在试火的时候避开电脑线束，以免将其烧坏。
７、检查车辆供油系统是否正常：将发动机上红色油管接头拔下（注意用乾布或棉丝保护好），开启点火开关到仪表灯亮起时（启动机不运转），观察有无油流出。
有油流出则供油系统无问题，无油则继续检查之。
（需要两人操作）８、启动时有无抖动。
９、火花塞、高压线是否正常。
１０、自动挡车型如果在启动时挡位没有放置在p挡或者n挡则无法启动车辆，此时只需将挡位恢复到p挡或n挡再启动即可。
１１检查碰撞开关是否动作过，现在的车辆一般都设有碰撞开关，该开关在车辆遭遇碰撞时可以自行启动，断开车辆油路系统，从而避免车辆**燃烧。
有些车辆在激烈行驶过程中（高速通过障碍物、跨越较高的障碍等）或者遭遇轻微碰撞时可能会误触发该开关，此时车辆油路被中断，也就无法启动。
如果遇到这种情况，只需找到车辆碰撞开关位置手动解除即可。
·在汽车发动机一切正常的情况下，启动机或蓄电池有故障都会使发动机难以启动，甚至不能启动。
遇此情况，首先要了解启动机与蓄电池的使用情况，以便大致判断故障部位。
若蓄电池使用时间已经超过1年，应重点检查其技术状况；若蓄电池使用时间较短，而启动机长时间未检修，则应从启动机查起。
道依茨发动机不启动故障诊断与排除1例
道依茨发动机不启动故障诊断与排除1例1. 故障描述车型：道依茨某某型号发动机：1.5L某某型号故障描述：车辆行驶中出现异响并突然熄火，无法再次启动。
2. 故障诊断与排除在遇到发动机不启动的故障时，首先需要进行系统化的故障排除步骤，以便快速而精准地找出故障原因。
2.1 检查电路系统首先需要检查车辆的电路系统，包括蓄电池、起动机和点火系统等。
通过检查电瓶电压、蓄电池连接线路和蓄电池接线端子等部位，确认电路系统是否正常。
在本案例中，经检查发现蓄电池电压正常，连接线路无异常。
接下来需要对车辆的点火系统进行检查，包括火花塞、点火线圈、分电器等部件的工作状态。
通过检查火花塞是否有火花、点火线圈是否供电等步骤，确认点火系统是否正常。
在本案例中，经检查发现点火系统工作正常，火花塞有火花且点火线圈供电正常。
故障可能出现在燃油系统中，包括燃油泵、喷油嘴、燃油压力调节器等部件。
通过检查燃油泵是否工作正常、喷油嘴是否供油顺畅等步骤，确认燃油系统是否正常。
在本案例中，经检查发现燃油泵工作正常，喷油嘴供油正常。
2.4 检查机械部件最后需要对车辆的机械部件进行检查，包括曲轴、凸轮轴、气门系统等部件的工作状态。
通过检查曲轴转动是否正常、凸轮轴驱动气门是否顺畅等步骤，确认机械部件是否正常。
在本案例中，经检查发现机械部件运转正常，曲轴顺畅转动，凸轮轴驱动气门正常。
在完成以上系统化的故障排查后，我们对可能的故障原因进行分析，并得出故障排除与维修方案。
3.1 检查点火正时由于点火正时是影响发动机启动的重要因素之一，我们首先对点火正时进行了检查。
经检查发现，点火正时存在偏差，进而导致了发动机无法启动的故障。
我们对点火正时进行了调整，恢复了正常的点火正时。
3.2 更换点火线圈在调整点火正时后，发动机依然无法启动。
我们再次检查了点火系统，最终确定了点火线圈的故障。
因为点火线圈无法正常工作，造成了点火无法产生，从而导致了发动机无法启动的故障。
发动机不能起动故障诊断与排除实训内容
一、概述发动机是汽车的心脏，如果发动机不能起动，将会导致汽车无法行驶。
对发动机不能起动故障的诊断与排除是汽车维修人员必备的技能之一。
本文将介绍发动机不能起动的常见原因和相应的排除方法，希望对汽车维修人员提供帮助。
二、检查电瓶及起动系统1.检查电瓶电压是否正常当发动机不能起动时，首先应检查电瓶的电压是否正常。
使用万用表测量电瓶的电压，正常情况下应在12V左右。
若电压过低，则需要充电或更换电瓶。
2.检查起动机是否损坏若电瓶电压正常，但发动机依然不能起动，可能是起动机故障。
此时可以通过直接给起动机通电来检查起动机是否正常工作。
3.检查起动机继电器起动机继电器是控制起动机工作的重要部件，若继电器损坏将导致发动机不能起动。
可以通过更换起动机继电器来判断是否是继电器故障导致的问题。
三、检查供油系统1.检查燃油泵是否正常发动机不能起动的常见原因之一是燃油泵故障，导致燃油无法正常供应到发动机。
可通过听油泵声音或测量油压来检查燃油泵是否正常。
2.检查喷油嘴是否堵塞若燃油泵正常，但发动机仍不能起动，可能是喷油嘴堵塞导致燃油无法喷入发动机。
可以拆下喷油嘴进行清洗或更换来解决问题。
四、检查点火系统1.检查点火线圈是否正常故障点火线圈将导致火花不足，进而导致发动机不能起动。
可以通过测量点火线圈的电阻值来判断是否正常。
2.检查火花塞是否损坏损坏的火花塞将无法产生火花，导致发动机不能起动。
可以通过检查火花塞的外观和电极来判断是否需要更换火花塞。
五、其他可能原因1.检查故障码有些现代汽车配备了故障诊断系统，能够存储发动机故障码。
通过读取故障码，可以更快速地找到发动机不能起动的原因。
2.检查机油是否正常机油过低或过脏都会对发动机工作产生影响，因此也需要检查机油是否正常。
六、总结发动机不能起动是汽车维修中常见的故障之一，需要维修人员具备一定的诊断和排除技能。
通过仔细检查电瓶及起动系统、供油系统、点火系统以及其他可能原因，往往可以快速找到发动机不能起动的原因并进行修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学关系
教师的指引作用
引导学生递 进深入学习
联系法对 比法、实 物对照法
帮助学生 将知识点 串成线， 再由线组 成知识面
明确 任务
教学关系
学生的自主学习
教法学法
老师的教法： 幽默教法、形象教法、头脑风暴法、小组讨论法
学生的学法： 联系法（横向拓展、纵向深入）、对比法、实物对照法、
组织教学（一）创设情境、明确任务
八仙过海各显神通！ 督促、启发！
应用图片、动画、视频、 真人演示、实物拆装
组织教学（四）自测他检、调试完善
教师任务卡
学生任务卡
提供平台，检测学生自 学成果 补充、纠正及深化（以 点火系统工作原理为例）
任选一知识点讲解给同学 们听
其他学生提出疑问并完善
组织教学(五)总结归纳、引导升华
良好
中等
合格
不合格
教学感悟
直观生动的教学内容让学生乐于接受
自主探究的学习方法让学生体会发现的乐趣
模块教学的目的性更明显谢 谢源自发动机无法工作的故障诊断及排除
淄博工业学校
武小芳
说课步骤
1、任务设计 2、学情分析 3、教法学法
4、教学组织
5、教学实施
6、教学感悟
教材分析
理论： 全三维结构虚拟展示 动态模拟工作原理
技能： 零部件模拟装配
仿真电路排故实训
真人视频演示 汽车仿真教学软件
教学目标
知识目标： 点火系统、燃油供给系统、进气系统、 发动机无法起动的故障原因 技能目标： 使用电脑诊断仪、万用表；高压试火； 检查燃油压力、气缸压力。
发动机 无法启 动的故 障诊断 及排除 16学时
进气系统的结构及 工作原理 气缸压力的检测 万用表、故障诊 断仪的使用 发动机无法起动的 诊断及排除
教学条件（软件）
汽车教学资源平台 汽车虚拟实训中心
汽车仿真教学软件
教学条件（硬件）
学情分析
以前讲课，老师主要是用一 支粉笔一张嘴，学生坐着满 堂听，对知识的接受是单层 次的。
教师选定发动机无法起动故障
教师： 学生： 燃油供给
空气供给
点火系统
组织教学（二）获取信息、制订方案
教师任务卡 学生任务卡
提供学习资料！ 引导学生制定方案！
找出汽车仿真教学软件中 关于点火系统的知识点。
列在word文档中，并将相 关图片截图。
组织教学（三）实施方案、操作探究
教师任务卡
学生任务卡
诊断并排除发动机 无法工作故障
教学模式
传统教学 模块教学
发动机构造 电控发动机 车身电器 自动变速器 发动机故障诊断与排除
电控发动机构造 发动机电路 各部分检测
常见故 障分析
排除
教学模式
理实一体化
内容结构
燃油供给系统的组成 及工作原理
燃油压力的检测 点火系统的结构组成 及工作原理 高压火的检测
测评
教师任务卡
学生任务卡
完整的讲解一遍，并着 重提出学生出错的地方 （以发动机不能启动为总线） 引导学生举一反三
有选择的听讲
教学感悟
考核情况对比
模块教学课程考核样本260人 45 33.9 32.9 27.3 16.2 9.6 5.8 2.7 传统课程考核样本277人
15.4 11.2
优秀
