变压器烧坏七大常见原因资料讲解
变压器烧坏七大常见
原因
精品文档
变压器烧坏七大常见原因
变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。电路符号常用T当作编号的开头.例: T01, T201等。
过载
这就是我们说到的小马拉大车的现象；当然也有可能季节及天气原因导致部分季节用电增加导致过载。
变压器油的不合理使用
如变压器油与箱体油不一样，变压器油的混用；二是对变压器加油时没按正常程序等等。
收集于网络，如有侵权请联系管理员删除
变压器材料及使用
變壓器材料及使用 變壓器是由線架(BOBBIN),銅線(WIRE),絕緣膠布(TAPE),及鐵芯CORE)四個最基本的材料組成.但作業中依各戶設計要求還及到許多其它材料,如套管,銅皮,引線……等等.現將常用到的一些材料作些簡單介紹說明. 一: BOBBIN(線架) 1:腳位的算法 A,一般而言,BOBBIN 正放置(PIN 朝下),左下腳為第一PIN,然后順時針方向算,大部分的制造廠家都會在PIN1上有所區別. A ,斜角(圖1) b,凹溝(圖2) (圖1) (圖2) (圖3) d,直接在PIN 旁標上數字(圖4) (圖3) (圖4) E,BOBBIN 頂端有一凸點,其相對應底下為PIN1(圖5) (圖5) (圖6)
F,兩旁PIN 數有相同,例如:一邊4PIN,一邊5PIN(圖6),也有少部份BOBBIN 沒有任何可資區別的,在此情況下,繞線前先將空BOBBIN 選擇同一方向打(白或黑)點以資區別,打點的方式,有的是打在PIN 例,有的是打在頂端(客戶插件時容易區別).當然客戶在設計時會注意到防保措施,把不用的空PIN,選擇不對稱的拔除,PC 板相對位置不鑽孔, 插件時插不進去,以防插錯方向,燒掉電路板. B.EP 型BOBBIN 有兩種算法 A,一般性順時針算法. B,並算 (圖7) (圖8) *在使用EP BOBBIN 時需特別注意客戶規格書中標示腳位算法 C,例外 A,客戶有知道bobbin 的習慣算法,只依有纏線的pin 標1,2,3……有的從左算,有的從右算,此種規格應特別注意與實際的boobin 相對照,並在作業指導書上轉換為公認算法,以免廠內生產線困擾或弄錯. B,矽鋼片bobbin 腳位算法依spec 上標示,其引出線部分. C 特殊產品pin 位不規則,以客戶pin 位為準. 2. bobbin 屬性 bobbin 屬塑膠材料,高分子有機化合物,可自由成形的物體,其塑材料分兩大類. (1) 熱塑性塑膠 固體 熔融 固化(可反覆使用) 熱塑性特點(a)較易成型 (b)原料可回收 (c)顏色可自由選擇 (d)成品設計上較自由 (e)機械韌性較佳 (f)不能耐高溫 (2) 熱固性塑膠 固體 熔融 固化(不可反覆使用) 熱固性塑膠特點(a)耐熱性高 1 2 3 4 5 7 8 1 2 3 4 加熱 熱 冷卻 熱 冷卻 熱 冷卻 熱 加熱 熱 加熱 熱

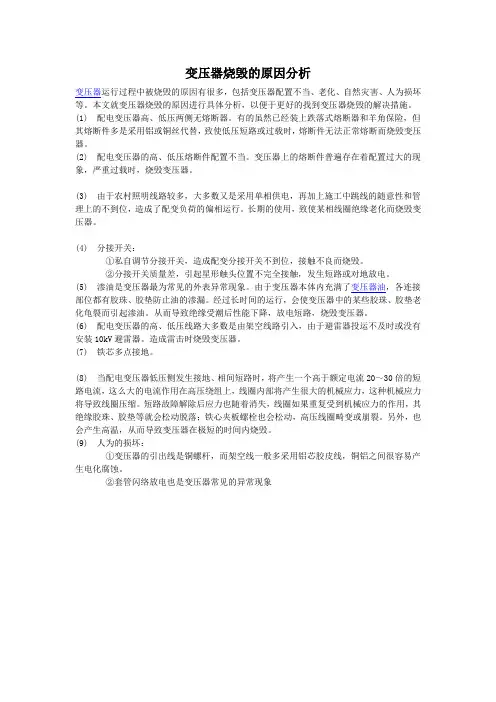

变压器烧毁原因分析1
变压器烧毁原因分析 变压器烧毁原因 (1)配电变压器高、低压两侧无保险。有的虽然已经装上跌落式熔断器和羊角保险，但其熔丝多是采用铝或铜丝代替，致使低压短路或过载时，熔丝无法正常熔断而烧毁变压器。 (2)配电变压器的高、低熔丝配置不当。变压器上的熔丝普遍存在着配置过大的现象，从而造成了配电变压器严重过载时，烧毁变压器。 (3)由于农村照明线路较多，大多数又是采用单相供电，再加上施工中跳线的随意性和管理不到位，造成了配变负荷的偏相运行。长期使用，致使某相线圈绝缘老化而烧毁变压器。 (4)分接开关。 1)私自调节分接开关。由于冬夏两季的用电负荷差异大，电压的高低变化大。因而有些农村和企业的电工不经电力修试部门试验调整而私自调节分接开关，造成配变分接开关不到位，接触不良而烧毁。 2)分接开关质量差，结构不合理，压力不够，接触不可靠，外部字轮位置与内部实际位置不完全一致，引起星形动触头位置不完全接触，错位的动、静触头使两抽头之间的绝缘距离变小，并在两抽头之间的电势作用下发生短路或对地放电，短路电流很快就会把抽头线匝烧毁，甚至导致整个绕组损坏。 (5)渗油是变压器最为常见的外表异常现象。由于变压器本体内充满了油，各连接部位处都有胶珠、胶垫以防止油的渗漏。经过长时间的运行，会使变压器中的某些胶珠、胶垫老化龟裂而引起渗油，从而导致绝缘受潮后性能下降，放电短路，烧毁变压器。 (6)配电变压器的高、低压线路大多数是由架空线路引入，由于避雷器投运不及时或没有安装10kV避雷器，造成雷击时烧毁变压器。 (7)一些配电变压器没有配置一级保护，或者是配置了一级保护但其动作性、可靠性极低，有的甚至根本不能动作。 (8)铁心多点接地。 1)l0kV配电变压器铁心多点接地是很不容易被发现和测试的，这主要是因为变压器的铁心接地是在内部用一块很薄的紫色铜片一头夹在铁心(硅钢片)之间，另一头则压在铁心夹板上与变压器外壳直接连接。 2)铁心硅钢片之间涂有绝缘漆，但其绝缘电阻很小，只能隔断涡流而不能阻止高压感应电流。如果硅钢片表面上的绝缘漆因自然老化，会产生很大的涡流损耗，增加铁心的局部过热，损坏变压器。 (9)当配电变压器低压侧发生接地、相间短路时，将产生一个高于额定电流20-30倍的短路电流，这么大的电流作用在高压绕组上，线圈内部将产生很大的机械应力，这种机械应力将导致线圈压缩，短路故障解除后应力也随着消失，线圈如果重复受到机械应力的作用后，其绝缘胶珠、胶垫等就会松动脱落，铁心夹板螺丝也会稍微松弛，高压线圈畸变或崩裂。另外也会产生高出允许温升几倍的温度，从而导致变压器在极短的时间内烧毁。 (10)人为的损坏。 1)变压器的引出线是铜螺杆，而架空线一般多采用铝芯胶皮线，这样在空气中铜铝之间是很容易产生电化腐蚀的，在电离作用下，铜铝之间形成氧化膜，使其接触电阻增大，在引线处将螺杆、螺帽及引线烧坏或熔在一起。 2)套管闪络放电也是变压器常见的外表异常现象之一。空气中有导电性能的金属尘埃附吸在套管表面上，若遇上雨雪潮湿天气，电网系统谐振，遭受雷击过电压时，就会发生套管闪络放电或爆炸。 3)在紧固或松动变压器的引线螺帽时，用力不均使导电螺杆跟着转动，导致变压器内部高压线圈引线扭断或低压引出的软铜片相碰造成相间短路。 4)在吊芯检修时没有按检修规程及工艺标准进行，常常不慎将线圈、引线、分接开关等处的绝缘破坏或将工具遗忘在变压器内，轻则发生闪烁放电现象，重则短路接地，损坏变压器。 综上所述，配电变压器烧毁的原因是多方面的，有的是自然所致，有的则是人为所造成的。
配电变压器烧毁的原因及防范措施示范文本
配电变压器烧毁的原因及防范措施示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
配电变压器烧毁的原因及防范措施示范 文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 10KV配电变压器烧毁的原因 在我从事十年的配电线路工作中，我遇到烧毁的配电 变压器多达13台，其中只有1台属于厂家质量问题，其余 12台都是人为因素造成的烧毁。人为因素主要是管理不到 位，工作人员责任心不强，工作不全面不完善所导致，下 面我就具体原因做如下介绍： 配电变压器高低压两侧无熔断器或熔断器熔丝选择过 大，与配电变压器容量不匹配或更换熔丝时随手用铜线(铝 线)代替熔丝，在超负荷下长时间严重过载运行都无法熔 断，熔断器形同虚设造成配电变压器烧毁。 配电变压器的高、低压线路大多数是由架空线路引
入，由于防雷装置的接地电阻不合格，接地线被盗未及时发现和处理;避雷器装置位置距变压器过远，超出10米保护范围;冬季撤出运行的避雷器在来年雷雨季节前未恢复投运，在雷雨季节遭受雷击过电压而烧毁变压器。 负荷管理不到位，三相负荷不均衡及严重超负荷。 农村除排灌专用变压器外，大多变压器采用单相供电，照明线路较多，再加上施工中按区域排线分负荷，接电随意性和管理不到位，造成三相负荷不均衡引起中性点飘移，严重时相电压将高出额定相电压很多，增加配电变压器损耗，铁芯发热，又因为变压器是按三相均衡负荷设计制造的，长期偏相重负荷运行使某相绕组不堪重负绝缘老化造成单相或两相绕组烧毁。 配电变压器日负荷变化大，在夏季干旱时，排灌用电剧增，特别是高温季节风扇、空调用电剧增，用电时间加长，使原来负荷不满的配电变压器超负荷运行，造成变压
常用变压器的种类及特点
常用变压器的种类及特点 (1)按相数分： (1)单相变压器：用于单相负荷和三相变压器组。 (2)三相变压器：用于三相系统的升、降电压。 (2)按冷却方式分： (1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器。 (2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。 (3)按用途分： (1)电力变压器：用于输配电系统的升、降电压。 (2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。 (3)试验变压器：能产生高压，对电气设备进行高压试验。 (4)特种变压器：如电炉变压器、整流变压器、调整变压器等。 (4)按绕组形式分： (1)双绕组变压器：用于连接电力系统中的两个电压等级。 (2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。 (3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。 (5)按铁芯形式分：
(1)芯式变压器：用于高压的电力变压器。 （2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是目前节能效果较理想的配电变压器，特别适用于农村电网和发展中地区等负载率较低的地方。 (3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。 电力变压器的日常维护及故障的预防方法 发布时间:09-12-24关注次数：363 简介：本文介绍电力变压器的日常维护及故障的预防方法:当前的世界范围内，不间断的电力供应已成为工业生产、国防军事、科技发展及人民生活中至关重要的因素。人们对能源不间断供应的依赖性常常是直到厂房里的生产设备突然停止工作时才意识到各种断路器、布线及变压器的重要性。 变压器故障通常是伴随着电弧和放电以及剧烈燃烧而发生，随后电力设备即发生短路或其他故障，轻则可能仅仅是机器停转，照明完全熄灭，严重时会发生重大火灾乃至造成人身伤亡事故。因此如何确保变压器的安全运行受到了世界各国的广泛关注。 一、变压器故障的统计资料 （一）、各类型变压器的故障 根据相关部门对变压器类型显示的变压器故障统计数据人们可以看出，电力变压器故障始终占据主导位置。 （二）、不同用户的变压器故障 变压器使用在不同的部门，故障率是不同的。为了分析变压器发生故障
变压器烧毁的原因与解决措施
编号：SM-ZD-11603 变压器烧毁的原因与解决 措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
变压器烧毁的原因与解决措施 简介：该方案资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 配电变压器在运行一段时间后总会出现这样那样的问题，重要的如何减少配电变压器的故障时间和延长配电变压器的运行时间，因此，对变压器烧毁的原因进行分析是十分重要也是有意义的，还有就是要求管理人员工作要认真细致，这样就一定能有效避免变压器烧毁事故的发生。下面主要从变压器烧毁的原因以及解决方法进行分析。 1、变压器烧毁的原因 (1) 配电变压器高、低压两侧无熔断器。有的虽然已经装上跌落式熔断器和羊角保险，但其熔断件多是采用铝或铜丝代替，致使低压短路或过载时，熔断件无法正常熔断而烧毁变压器。 (2) 配电变压器的高、低压熔断件配置不当。变压器上的熔断件普遍存在着配置过大的现象，严重过载时，烧毁变压器。
配电变压器损坏原因分析及对策(标准版)
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 配电变压器损坏原因分析及对策 (标准版)
配电变压器损坏原因分析及对策(标准版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 1原因分析 在广大农村，配电变压器时常损坏，特别是在农村用电高峰期和雷雨季节更是时有发生，笔者通过长期跟踪调查发现导致配电变压器损坏的主要原因有以下几个方面。 1.1过载 一是随着人们生活的提高，用电量普遍迅速增加，原来的配电变压器容量小，小马拉大车，不能满足用户的需要，造成变压器过负载运行。二是由于季节性和特殊天气等原因造成用电高峰，使配电变压器过载运行。由于变压器长期过载运行，造成变压器内部各部件、线圈、油绝缘老化而使变压器烧毁。 1.2绕组绝缘受潮 一是配电变压器的负荷大部分随季节性和时间性分配，特别是在农村农忙季节配电变压器将在过负荷或满负荷下使用，在夜晚又是轻负荷使用，负荷曲线差值很大，运行温度最高达80℃以上，而最低温
度在10℃。而且农村变压器因容量小没有安装专门的呼吸装置，多在油枕加油盖上进行呼吸，所以空气中的水分在绝缘油中会逐渐增加，从运行八年以上的配电变压器的检修情况来看，每台变压器底部水分平均达100g以上，这些水分都是通过变压器油热胀冷缩的呼吸空气从油中沉淀下来的。二是变压器内部缺油使油面降低造成绝缘油与空气接触面增大，加速了空气中水分进入油面，降低了变压器内部绝缘强度，当绝缘降低到一定值时变压器内部就发生了击穿短路故障。 1.3对配电变压器违章加油 某电工对正在运行的配电变压器加油，时隔1h后，该变压器高压跌落开关保险熔丝熔断两相，并有轻微喷油，经现场检查，需要大修。造成该变压器烧毁的主要原因：一是新加的变压器油与该变压器箱体内的油型号不一致，变压器油有几种油基，不同型号的油基原则上不能混用；二是在对该配电变压器加油时没有停电，造成变压器内部冷热油相混后，循环油流加速，将器身底部的水分带起循环到高低压线圈内部使绝缘下降造成击穿短路；三是加入了不合格变压器油。 1.4无功补偿不当引起谐振过电压 为了降低线损，提高设备的利用率，在《农村低压电力技术规程》中规定配电变压器容量在100kVA以上的宜采用无功补偿装置。如果补
干式变压器培训资料(doc 13页)
干式变压器培训资料(doc 13页)
干式变压器培训 1、干式变压器发展历程简述 1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。 二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变
压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。 2、干式变压器的发展现状 目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。现在整个国际干式变压器市场，存在环氧树脂浇注干式变压器和浸漆型干式变压器两大类型。在欧洲及一些新兴工业国家(如日、韩等)前者应用广泛，而北美市场则以后者为主。我国绝大多数干式变压器的制造厂家引进的是环氧树脂浇注式结构，无论从产量还是技术水平方面，目前都达到世界先进水平。目前，干式变压器最高电压等级已达35kV。山东金曼克电气集团于1999年开发出一台110kV树脂浇注电力变压器，并通过中国变压器质量监督检测中心所做的例行、温升、冲击、声级及短路试验，同年11月通过国家机械工业局、国家电力公司鉴定，这在树脂浇注变压器国内外历史上是第一次，为电网提供一种新型防灾电力变压器奠定了物质基础。该电力变压器组于2000年9月装于山东兖州电力局运行至今情况
变压器产品剖视图及主要原材料介绍
变压器产品剖视图及主要原材料 1.磁性部件:磁芯 2.电性部件:漆包线 3.塑胶部件: 胶壳/骨架 4.金属部件: 料片／针脚 5.灌封材料: 环氧树脂／硅胶 6.焊接材料/助焊剂
1.1 磁性材料的分类 1.1.1 软磁材料，软磁材料是指本身没有磁性，通电后容易于被磁化，去电后易于退磁的磁性材料 。 1.1.2 硬磁材料: 本身带有磁性，如永久磁铁。 １.磁芯 变压器产品剖视图及主要原材料
? 1.2 铁氧体? 我们行业中的网络滤波器产品所用的磁芯是鐵氧體材料，它属于? 软磁材料，是電子變壓器領域中廣泛使用的磁性材料。可分為:? 锰锌铁氧体，分子式：? 工作频率：1KHZ-10MHZ, 适合做变压器(Transformer)；? 镍锌铁氧体，分子式：?工作频率：1-300MHZ , 适合做共模线圈(CMC ） []4x 1y 1y O Fe Zn Mn 2+??x []4x 2x 1y 1y O Fe Zn Ni +? ?变压器产品剖视图及主要原材料
变压器产品剖视图及主要原材料 ?1.3鐵芯材料的基本參數 a).有效磁導率: μ= (1/μ) lim(B/H) , 磁化曲線始端磁導率的極限值. b). 初始磁導率: μ= (L/4πn ) X (1/A ) X 10 , 在漏磁忽略的閉合磁路中. c). 飽和磁感應強度Bs: 加磁場至飽和時的值. d). 剩余磁感應強度Br: 從飽和狀態去除磁場后,剩余的. e). 矯頑力Hc. f). 溫升系數&μ. g). 居里溫度Tc, 在該溫度下磁芯狀態從鐵磁性轉變為順磁性. h). 磁芯損耗Pc: 磁芯在工作磁感應強度時的單位體積損耗. i). 電感系數Al: 電感系數是磁芯上每一匝線圈產生的自感量. AL=L/N^2 式中L为装有磁芯的线圈的电感量(H), N为线圈匝数。
变压器基础知识
变压器原理、质量等基础知识 作者：未知????文章来源：未知????点击数：669????更新时间：2008-2-14 变压器的基本原理??????? ??? 变压器是利用线圈互感特性构成的一种元器件，几乎在所有的电子产品中都要用到。它原理简单，但根据不同的使用场合（不同的用途），变压器的绕制工艺会有所不同。变压器的功能主要有：电压变换；阻抗变换；隔离；稳压（磁饱和变压器）等。它是由一个初级线圈（线圈圈数n1）及一个次级线圈（线圈圈数n2）环绕着一个核心。常用的铁心形状一般有E型和C型。 ?
???????E1是初级电压，次级电压E2是? E2 = E1×（n2/n1）??????? ??? 上图是变压器的原理简体图，当一个正弦交流电压U1加在初级线圈两端时，导线中就有交变电流I1并产生交变磁通ф1，它沿着铁心穿过初级线圈和次级线圈形成闭合的磁路。在次级线圈中感应出互感电势U2，同时ф1也会在初级线圈上感应出一个自感电势E1，E1的方向与所加电压U1方向相反而幅度相近，从而限制了I1的大小。为了保持磁通ф1的存在就需要有一定的电能消耗，并且变压器本身也有一定的损耗，尽管此时次级没接负载，初级线圈中仍有一定的电流，这个电流我们称为“空载电流”。??????? ??? 如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通ф2，ф2的方向与ф1相反，起了互相抵消的作用，使铁心中总的磁通量有所减少，从而使初级自感电压E1减少，其结果使I1增大，可见初级电流与次级负载有密切关系。当次级负载电流加大时I1增加，ф1也增加，并且ф1增加部分正好补充了被ф2 所抵消的那部分磁通，以保持铁心里总磁通量不变。如果不考虑变压器的损耗，可以认为一个理想的变压器次级负载消耗的功率也就是初级从电源取得的电功率。变压器能根据需要通过改变次级线圈的圈数而改变次级电压，但是不能改变允许负载消耗的功率。???????? ??? 下图是各种变压器的电路符号，从变压器的电路符号可以看出变压器的线圈结构。 ? ?
配电变压器烧毁原因及对策
配电变压器烧毁原因及对策 摘要：针对农村配电变压器烧毁故障率高的现象，着重分析了配电变压器烧毁故障的几种类型及主要原因，提出了一些具体的判断方法和防范措施，为防止和减少配电变压器烧毁故障提供借鉴。 关键词：配电变压器故障短路 在电力系统中，配电变压器是供电部门管理数量最大的设备之一，与用电客户关系最为密切，由于配电变压器的安装配置点多面广，基本上都安装在室外和野外，因此对配电变压器的日常管理主要靠周期巡视检查和检修，工作量大而繁琐，如果管理不到位，就会引发设备事故和人身触电事故，而且还会造成一定的社会影响。本文对配电变压器烧毁故障的类型和原因深入分析，并提出一些预防措施，供今后在配电变压器的运行管理中参考。 1配电变压器烧毁原因 配电变压器烧毁在各供电公司都是比较常见的设备事故。大部分烧毁原因分为3大类：一是雷击过电压；二是低压短路；三是配电变压器过负荷。我局2008年结合安全大巡查活动，对造成配电变压器烧毁的情况进行了深入分析。通过对烧毁配电变压器现场测试并进行技术分析，得出如下原因： 1.1 配电变压器保护配置不合适 配电变压器高、低压侧无熔断器，有的虽装上跌落式熔断器，但采用铝丝或铜丝替代熔线，致使低压短路或过载时熔丝无法正常熔断而烧毁配电变压器。配电变压器的高、低压熔体配置容量过大，从而造成配电变压器严重过载时烧毁配电变压器。 1.2 负荷管理不到位 由于农村照明线路偏多，大多采用单相供电，加上施工中接电随意性和管理不到位，造成配电变压器负荷不平衡，长期运行使某相绕组绝缘老化而烧毁。 1.3 绝缘胶垫老化 由于配电变压器中的绝缘胶珠、胶垫老化龟裂而引起渗油，长时间的运行导致绝缘受潮后其性质下降而放电短路，烧毁配电变压器。 1.4 短路故障 无论是单相接地短路还是相间短路，由于配电变压器低压绕组阻抗很小，将会产生很大的短路电流。特别是近距离短路故障，短路电流数值可达配电变压
干式变压器培训资料
干式变压器培训 1、干式变压器发展历程简述 1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。 二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造
成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。 2、干式变压器的发展现状 目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。现在整个国际干式变压器市场，存在环氧树脂浇注干式变压器和浸漆型干式变压器两大类型。在欧洲及一些新兴工业国家(如日、韩等)前者应用广泛，而北美市场则以后者为主。我国绝大多数干式变压器的制造厂家引进的是环氧树脂浇注式结构，无论从产量还是技术水平方面，目前都达到世界先进水平。目前，干式变压器最高电压等级已达35kV。山东金曼克电气集团于1999年开发出一台110kV树脂浇注电力变压器，并通过中国变压器质量监督检测中心所做的例行、温升、冲击、声级及短路试验，同年11月通过国家机械工业局、国家电力公司鉴定，这在树脂浇注变压器国内外历史上是第一次，为电网提供一种新型防灾电力变压器奠定了物质基础。该电力变压器组于2000年9月装于山东兖州电力局运行至今情况
变压器常用材料介绍
一、变压器简介 各种电子装备常用到变压器，作用是提供各种电压确保系统正常工作；提供系统中以不同电位操作部份得以电气隔离；对交流电流提供高阻抗，但对直流则提供低的阻抗等。变压器除了能够在一个系统里占有显着百分比的重量和空间外，另一方面在可靠性方面，它亦是衡量因子中的要项。对不同类型的变压器都有相应的技术要求，可用相应的技术参数表示。如电源变压器的主要技术参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等。 1.变压器分类 按工作频率分类，可分为以下几种：工频变压器：工作频率为50或60Hz;中频变压器：工作频率为400~1000Hz;音频变压器：工作频率为20~20kHz;超音频变压器：工作频率为20~100kHz;高频变压器：工作频率为20~100kHz 以上。 2.电压比 当变压器两组线圈圈数分别为N1和N2时，且N1为初级，N2为次级，则在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势。当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2
干式变压器烧损原因分析及改造建议
干式变压器烧损原因分析及改造建议 针对一台单相干式变压器烧损情况，经过现场调查、报警信息、试验数据以及电压电流等进行综合分析，结果表明变压器一次侧匝间绝缘存在问题，导致变压器烧损，并结合设备运行情况提出预防干式变压器烧损的改造建议。 标签：干式变压器、匝间绝缘、改造建议 1.前言 目前干式变压器广泛应用于铁路、电力、工厂等电气系统中，干式变压器的结构简单，主要由硅钢片组成的铁芯和环氧树脂浇筑的线圈组成，铁芯和绕组不浸渍在绝缘油中，采用自然空气冷却或强迫空气冷却，具有体积小、噪音低、运行效率高，便于人员维护等优点。干式变压器已经成为电力系统中重要设备之一，安全可靠运行对于安全供电具有重要意义。但是干式变压器也出现过多起自燃烧损的案例，下面结合一起实际案例进行分析说明，并针对干式变压器燃烧的预防改进措施进行交流。 2.一起干式变压器烧损案例及原因分析 2017年09月01日发现铁路变电所亭内一台运行的单相干式变压器烧损，自用电系统已倒切至备用变压器运行。该干式变压器型号是DC9-30/27.5，投入运行时间11年，未进行过大修。对事故现场进行调查分析： 变压器本体现象：发现该干式变压器X端高压线圈的上半部分碳化较严重，下半部分完好，用锤子敲打碳化表面，碳化层即脱落，露出绕组发现导线已熔断，未发现强烈放电击穿痕迹。X端低压线圈上半部分出现火燎痕迹和碳化现象，下半部分完好，用锤子敲打碳化层表面，碳化层脱落后未露出绕组，绕组表面仍有绝缘层，也未发现强烈放电痕迹。A端高压线圈的上半部分靠X端侧存在火燎痕迹并明显碳化，其他侧无碳化现象，用锤子敲掉碳化层后未出现绕组，绕组表面仍有绝缘层。变压器连接设备现象：该干式变压器高压侧熔断管未熔断，测试状态正常，容量为5A。对变压器器身及周边进行检查，未发现动物攀爬痕迹，所以排除了动物短接引线的可能性。对变压器一二次引线及电缆进行检查，未发现短路现象。报警信息及电压电流情况：调取该变压器进线电压曲线，电压值正常，无明显波动;调取交流柜监测装置报文，发现在6时10分33秒849毫秒出现交流I路过电压（交流I路指的是该干式变压器低压馈出）;6时11分22秒147毫秒交流I路过电压复归;6时11分22秒148毫秒交流I 路停电;6时11分22秒149毫秒交流I路停电复归;6时11分22秒724毫秒交流I路停电;6时11分22秒724毫秒交流I路停电复归;6时11分22秒724毫秒交流I路过电压;6时11分24秒938毫秒交流II路运行。 通过现场调查掌握的信息，进行该干式变压器烧损的原因分析：运行环境分析：现场环境温湿度是20℃35%，天气晴朗，运行环境满足干式变压器正常运行环境要求，也不存在雷击情况。进线电源分析：事故发生前后，该干变压器一次侧电压正常，不存在一次侧电压异常波动对变压器的影
配电变压器烧毁的原因及预防措施(正式)
编订：__________________ 单位：__________________ 时间：__________________ 配电变压器烧毁的原因及预防措施(正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-2035-82 配电变压器烧毁的原因及预防措施 (正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 1 烧毁的原因 配电变压器高、低压两侧无熔断器，有的虽然已经装上跌落熔断器和羊角保险，但其熔断件多是采用铝或铜丝代替，致使低压短路或过载时，熔断件无法正常熔断而烧毁变压器。 配电变压器的高、低压熔断件配置不当。变压器上的熔断件普遍存在着配置过大的现象，从而造成配电变压器严重过载烧毁变压器。 由于农村照明线路较多，大多数又是采用单相供电，再加上施工中跳线的随意性和管理上的不到位，造成配变负荷的偏相运行。长期的使用，致使某相线圈绝缘老化而烧毁变压器。 私自调节分接开关。由于冬夏两季的用电负荷差
异大，电压的高低变化大，因而有些农村和企业的电工不经电力修试部门试验调整而私自调节分接开关，造成配变分接开关不到位，接触不良而烧毁。 分接开关质量差，结构不合理，压力不够，接触不可*，外部字轮位置与内部实际位置不完全一致，引起星形动触头位置不完全接触，错位的动、静触头使两抽头之间的绝缘距离变小，并在两抽头之间的电势作用下发生短路或对地放电，短路电流很快就会把抽头线匝烧毁，甚至导致整个绕组损坏。 渗油是变压器最为常见的外表异常现象。由于变压器本体内充满了油，各连接部位处都有胶珠、胶垫防止油的渗漏。经过长时间的运行，会使变压器中的某些胶珠、胶垫老化龟裂而引起渗油，从而导致绝缘受潮后性能下降，放电短路，烧毁变压器。 配电变压器的高、低压线路大多数是由架空线路引入，由于避雷器投运不及时或没有安装10kV避雷器。造成雷击时烧毁变压器。 一些配电变压器没有配置一级保护，或者是配置
