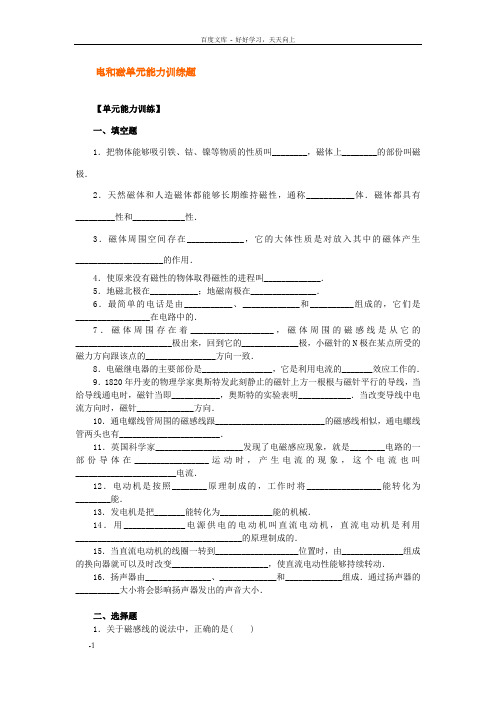

电和磁单元能力训练题
【单元能力训练】
一、填空题
1．把物体能够吸引铁、钴、镍等物质的性质叫________，磁体上________的部分叫磁极．
2．天然磁体和人造磁体都能够长期保持磁性，通称___________体．磁体都具有_________性和____________性．
3．磁体周围空间存在_____________，它的基本性质是对放入其中的磁体产生____________________的作用．
4．使原来没有磁性的物体得到磁性的过程叫_____________．
5．地磁北极在___________；地磁南极在_______________．
6．最简单的电话是由___________、_____________和__________组成的，它们是_________________在电路中的．
7．磁体周围存在着___________________，磁体周围的磁感线是从它的______________________极出来，回到它的_____________极，小磁针的N极在某点所受的磁力方向跟该点的________________方向一致．
8．电磁继电器的主要部分是________________，它是利用电流的_______效应工作的．9．1820年丹麦的物理学家奥斯特发现在静止的磁针上方一根根与磁针平行的导线，当给导线通电时，磁针立即___________，奥斯特的实验表明____________．当改变导线中电流方向时，磁针_____________方向．
10．通电螺线管周围的磁感线跟_________________________的磁感线相似，通电螺线管两端也有_______________________．
11．英国科学家____________________发现了电磁感应现象，就是________电路的一部分导体在_________________运动时，产生电流的现象，这个电流也叫_______________________电流．
12．电动机是根据________原理制成的，工作时将_________________能转化为________能．
13．发电机是把_______能转化为____________能的机器．
14．用______________电源供电的电动机叫直流电动机，直流电动机是利用______________________________________的原理制成的．
15．当直流电动机的线圈一转到___________________位置时，由______________组成的换向器就能及时改变______________________，使直流电动机能够连续转动．16．扬声器由_______________、_____________和_____________组成．通过扬声器的__________大小将会影响扬声器发出的声音大小．
二、选择题
1．关于磁感线的说法中，正确的是( )
A．磁感线的方向总是从N极到S极
B．地磁场的磁感线是由地理南极附近出来，回到地理北极附近
C．磁场中的任意两条磁感线都不会相交
D．磁感线在某点的方向总是和放在该点的小磁针的南极指向相反
2．图8-12中，甲图所示条形磁铁从中间锯断后如图乙，则有( )
A．A端是N极，B端是S极，C、D端不是磁极
B．A、B端和C、D端都不是磁极
C．A、C端为N极，B、D端为S极
D．A、D端为N极，B、C端为S极
3．如图8-13所示，有两个大头针被条形磁铁吸起，其中正确的图是( )
4．要想增强电磁铁的磁性，可以( )
A．减少螺线管的匝数
B．减弱通电螺线管中的电流强度
C．增加通电螺线管中的电流强度
D．在螺线管内增加铁芯
5．为了改变电磁的南北极，应当采用的方法是( )
A．增大电流强度 B．减小电流强度
C．增加线圈匝数 D．改变电流方向
6．通电螺线管周围的小磁针甲、乙静止在图8-14中所示的位置，它们的北极分别是( )
A．a端和C端
B．a端和d端
C．b端和c端
D．b端和d端
7．关于产生感应电流的条件，下列说法中正确的是( )
A．一段导体做切割磁感线运动
B．闭合电路的一部分导体静止在磁场中
C．闭合电路的一部分导体在磁场中做沿磁感线运动
D．闭合电路的一部分导体在磁场中做切割磁感线运动
8．下面关于电流在磁场中受力的说法中正确的是( )
A．当电流方向跟磁感线方向垂直时，会受到力的作用
B．电流方向若与磁感线方向平行，不会受到力的作用
C．只要电流处于磁场中，一定会受到力的作用
D．只有用电池做电源时，电路在磁场中才会受到力的作用
9．下列说法中，正确的是( )
A．电热器工作时，是把电能转化为内能
B．干电池供电时，是把化学能转化为电能
C．发电机发电时，是把机械能转化为电能
D．电动机工作时，是把机械能转化为电能
10．要改变通电线圈在磁场中转动的方向可以采取的措施是( )
A．改变线圈中通入的电流方向
B．改变磁感线方向
C．同时改变电流方向和磁感线方向
D．以上措施都可行
11．图8-15中的a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中能产生感应电流的是( )
A．垂直纸面向上运动时 B．垂直纸面向右运动时
C．垂直纸面向里运动时 D．垂直纸面斜向下运动时
三、作图题
1．根据电源的极性，在图8-16中标出通电线圈的N、S极．
2．要使电磁铁的两极符合图8-17中的要求，试在图上画出线圈的绕法．
3．在图8-18中，按规定画出感应电流方向．
参考答案
【单元能力训练】
一、
1．磁性磁性最强
2．永磁吸铁指向
3．磁场磁力
4．磁化
5．地理南极附近地理北极附近
6．话筒电池组听筒串联
7．磁场 N S 磁场
8．电磁铁磁
9．偏转通电导体周围产生磁场改变
10．条形磁体 N极、S极
11．法拉第闭合磁场中切割磁感线感应
12．通电线圈在磁场中受力转动电机械
13．机械电
14．直流通电线圈在磁场中受力转动
15．平衡两个半环电流方向
16．电磁铁水磁体锥形纸盒电流的
二、
1．C、D (提示：在磁体内部磁感线是从S极到N极；若两条磁感线可以相交—点，那么小磁针在这一点同时就有两个指向，实际是不可能的．)
2．D (提示：必须保证一个磁体有两个磁极N和S．)
3．B、D (提示：两大头针针尖磁极极性相同．)
4．C、D
5．D
6．B
7．D
8．A、B
9．A、B、C
10．A、B (提示：若同时改变电流和磁场方向，就相当于没有改变方向．)
11．B、D (提示：a导线斜着切割磁感线也能产生感应电流．)
三、
1．如图8—33所示．
2．如图8—34所示．
3．先根据通电螺线管的磁场判断方法找到N、S极，然后再按电磁感应现象的规律判断感生电流方向，如图8—35所示，“⊙”表示电流垂直纸面从内流到外．。
