水利工程引水隧洞弯道放样方法2
隧道施工放样施工方案
隧道施工放样施工方案1. 引言本文档旨在提供一个隧道施工放样的施工方案。
隧道施工放样是指根据设计图纸和要求，将地下隧道的轮廓和位置准确地标记在施工现场上的过程。
该施工方案将详细描述放样的步骤、所需设备和材料，并强调施工过程中的安全措施。
2. 放样步骤放样步骤是保证隧道施工准确性的关键。
以下是隧道施工放样的一般步骤：2.1 准备工作在进行放样之前，需要进行一些准备工作，包括准备好以下设备和工具：•放样仪器和测量工具，如自动水平仪、测距仪等；•地下隧道的设计图纸和相关要求；•放样标识物，如颜色明亮的喷漆、黄色警示贴纸等；•安全设备，如安全帽、手套、防护服等。
2.2 设置放样基准线放样的第一步是确定一个放样基准线，用于确定隧道的起点和方向。
基准线需要与设计图纸上的参考线对齐，并使用放样仪器和测量工具进行精确测量。
当确定好基准线后，可以进行其他放样步骤。
2.3 放样隧道轴线根据设计图纸上的隧道轴线标记，使用放样仪器将隧道的轴线准确地标记在施工现场上。
这可以通过观测和测量隧道的起点、终点和中间节点来完成。
2.4 放样隧道断面轮廓根据设计图纸上的隧道断面标记，使用放样仪器将隧道的断面轮廓准确地标记在施工现场的墙壁和地面上。
这可以通过观测和测量隧道的高度、宽度和深度来完成。
2.5 标记其他要素除了轴线和断面轮廓，根据设计要求，还需要对隧道中的其他要素进行标记。
这可能包括排水设施、通风设备、电气设备等。
使用放样标识物在施工现场上进行标记。
2.6 检查放样准确性放样完成后，必须进行准确性检查以确保放样结果与设计要求一致。
这可以通过再次测量和对比放样结果与设计图纸进行来完成。
如有偏差，应及时调整和修正。
3. 设备和材料在进行隧道施工放样过程中，需要准备以下设备和材料：•自动水平仪：用于准确测量地面水平度和隧道施工的轴线。
•测距仪：用于测量隧道的长度和宽度。
•放样标识物：如喷漆、警示贴纸等。
•放样仪器和工具箱：用于存放和携带放样仪器和工具。
引水隧洞工程施工方法说明及附图
引水隧洞工程施工方法说明及附图本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March第7章引水隧洞工程施工方法说明及附图概述7.1.1 工程概况引水隧洞位于小金河右岸，全长约，隧洞进口底板高程，开挖断面为马蹄形，出口底板高程，比降2‰，引水流量120m3/s。
本工程主要以III2、Ⅳ1、Ⅴ类围岩为主，隧洞为圆形断面，总长，内径，C20钢筋混凝土衬砌，衬砌厚度为~。
隧洞顶拱120º范围内采用回填灌浆，Ⅳ、Ⅴ类围岩地段四周进行固结灌浆。
本标段引水隧洞工程为（隧）17+000m～（隧）17+段的施工，主要包括石方洞挖、锚杆制安、喷混凝土、混凝土浇筑、止水、钢筋制安、回填灌浆、固结灌浆等工程。
7.1.2 地质概况工程区位于小金、丹巴弧形构造带内，主要位于该弧形构造带的北西翼，受弧形构造控制。
本标段引水线路桩号从（隧）17+000~17+，段长，洞室最大垂直埋深一般320m，倾向水平埋深约300~500m。
围岩为Smx5二云英片岩与二云片岩不等厚互层，跨洞线断裂为扎科断裂带，位于中路背斜南西侧，北西斜交于水子断裂（F10），工区延伸长度大于21km。
该断裂系由多条断层组成的宽约120m~150m断裂带，两盘岩层均由志留系组成，上盘岩层直立、倒转，下盘次级褶皱发育，破碎带宽30~100m，断距大于500m，为一压扭性断裂。
本断裂带距下游关州电站厂址约730m，产状N76ºW/SW∠87º，在（隧）17+~17+与洞轴线近于直交。
岩体主要发育N76ºW/SW∠87º、N15ºE/SE∠62º和N27ºE/SE∠32º三组构造裂隙。
洞室围岩新鲜，岩体中隐藏裂隙教发育，岩体多呈破碎状、互层状结构，以Ⅳ、V类围岩为主。
围岩稳定性差，成洞条件差，存在断续掉块、小型楔型失稳体及局部塌方等问题。
水利工程放样计划和方案
水利工程放样计划和方案一、工程概况。
咱这个水利工程啊，那可是个大工程，就像给大自然的水利系统做个超级大改造。
它包含了大坝、渠道啥的，每一个部分都得精确放样，就像给它们在大地上精准地“定个位”，可不能马虎。
二、放样目的。
1. 位置确定。
为啥要放样呢？首先就是得知道这些水利设施该建在哪。
大坝要是建歪了，那水可就不听话了，可能就到处乱流，那就成大麻烦了。
渠道也得按照规划的路线走，就像给水流设计好高速公路，让水顺畅地跑起来。
2. 尺寸精准。
除了位置，尺寸也得对。
大坝的高度、宽度，渠道的深度、宽度啥的，都得按照设计来。
这就好比盖房子，尺寸不对，房子可能就不稳当了。
三、放样依据。
1. 设计图纸。
这设计图纸就是咱的“寻宝图”。
上面画着工程的各个部分该在哪、长啥样、多大尺寸，咱们就按照这个来。
每一条线、每一个标注都是宝贝，得仔细研究。
2. 相关规范标准。
还有那些规范标准，就像游戏规则一样。
咱们得遵守，不能自己瞎搞。
比如说，大坝的坡度得符合安全标准，渠道的坡度得能让水正常流动，这些都是有规定的。
四、放样准备。
1. 人员安排。
咱得找一帮靠谱的兄弟。
有测量高手，拿着那些测量仪器就像拿着宝剑的大侠一样精准；还有记录员，得像个细心的小秘书，把每一个数据都记清楚。
2. 仪器设备。
测量仪器可不能少。
全站仪就像个全能战士，能测角度、距离啥的；水准仪也很重要，它能告诉我们哪里高哪里低，就像一个水平仪大师。
还有尺子、标杆这些小助手。
3. 现场勘查。
在正式放样之前，得先去现场看看。
就像去一个新地方先探探路一样。
看看现场有没有啥障碍物，地形是啥样的，心里得有个数。
五、放样流程。
# （一）控制点设置。
1. 控制点选取。
先找一些好地方设置控制点。
这些点要稳定，就像扎马步一样稳稳当当的，不能轻易动。
一般选在不容易被破坏、视野开阔的地方。
比如说，大山上的某个大石头旁边，或者是空旷田野里的一个固定标志附近。
2. 控制点测量。
用全站仪对这些控制点进行精确测量，确定它们的坐标。
怎么对隧洞弯道圆曲线进行放样
怎么对隧洞弯道圆曲线进行放样在道路、铁路、地铁等交通工程中，隧道是非常重要的设施之一，给人们提供了便利的交通方式。
然而，要建造一个优秀的隧道，需要考虑许多因素，其中弯道圆曲线的放样是其中一个关键问题。
本文将详细介绍如何对隧洞弯道圆曲线进行放样。
一、什么是弯道圆曲线弯道圆曲线是指曲线上所有点的曲率半径相等的连续曲线，也称为“圆曲线”。
在道路、铁路等交通工程中，弯道圆曲线被广泛地应用于弯道处。
使用弯道圆曲线可以使曲线更平稳，更安全，减少底部偏移和侧向力，从而保证车辆行驶的稳定性和安全性。
二、什么是弯道圆曲线放样弯道圆曲线放样是指将弯道圆曲线上的点在平面上展开成直线，使得我们能够在地面上看到弯道的真实形状和尺寸。
在隧道工程中，弯道圆曲线放样是隧道设计当中必不可少的一项工作。
通过弯道圆曲线放样，我们可以清晰地看到弯度、长度、平面投影范围、坡度等参数，从而更好地指导隧道的建设。
三、如何进行弯道圆曲线放样1.确定圆曲线参数在进行弯道圆曲线放样之前，我们需要确定弯道圆曲线参数，主要包括圆曲线的半径、圆心角度数和切线方向角等。
在确立圆曲线参数后，我们可以计算出曲线上每一个点的坐标位置。
2.编制放样图根据确定好的圆曲线参数，我们可以绘制出放样图。
将各个管芯线段按照偏角依次连接起来，形成整个弯道线段的形状。
3.制作放样模板刻度尺和卷尺是制作放样模板的必不可少工具。
制作好放样模板后，我们可以在放样模板上逐一标出弯道的各个节点，并在标出的节点处划出放样线。
4.结合地质条件调整弯度和坡度隧道的地质条件十分复杂，弯道圆曲线的放样需要结合地质条件进行调整，以更好地适应实际需求。
在处理各个节点的弯度和坡度时，需要依据隧道的地理环境、土层和岩石结构等情况，进行合理的调整。
5.弯道的专业检查和测量隧道建设中，弯道圆曲线放样非常关键，一旦有丝毫偏差都可能会影响到施工的质量和安全。
尤其是当弯道越陡峭或者其曲率越大时，放样的误差就必须要控制在一个非常小的范围之内。
水利工程施工中,引水隧洞弯道放样方法
水电站引水隧洞是最常见的输水建筑物之一,隧洞线路在设计中考虑到水力条件洞线设计上尽可能直，少转弯。
接下来这篇文章为大家介绍了引水隧洞弯道放样方法，一起来学习下。
一、圆曲线放样的工具：根据不同的精度要求，实际放样时所用的工具也不同。
在一般水利工程引水隧洞弯道圆曲线平面放样工作中常用经纬仪结合钢卷尺进行放样。
现科技发达在实际工程测量中还应用到红外测距仪、激光测距仪、全站仪等高科技的测量仪器进行放样。
三、圆曲线的主要元素及圆曲线放样的方法：在对圆曲线进行放样时首先应放出圆曲线的主点(曲线的起点、曲线的中点及曲线的终点)，要定出它们的位置就必须知道圆曲线的主要元素(1、转折角2、圆曲线半径3、切线长4、曲线长5、外矢距)，在这几个元素中转折角为实际测量的，圆曲线半径是设计给定的，其它3个是靠计算得出的。
在曲线施工放样时，除测设曲线的主点外，还应在曲线上每隔一定弧长测设一些点，测设这些点的工作称为曲线的细部放样，细部放样的方法很多，主要的有：直角坐标法、偏角法、延长弦线法及弦切角法。
这里主要介绍怎么用弦切角法对水利工程引水隧洞弯道圆曲线进行放样。
四、弦切角放样法㈠曲线的起点埋设：隧洞开挖到弯道曲线始点BC一小段距离后将洞内测站点用严格的距离丈量埋设在BC位置上。
㈡曲线放样的步骤：1、丈量测站点BC到工作面的距离(丈量中线)：C2、计算对应C的弦切角α：α=arc sin C/2R (其中R为圆弧中半径)3、计算估计钻进进尺弦长的弦切角β：β= arc sin C'/2R (其中C′为估计钻进进尺的弦长)4、计算尾巴线偏移值d: d=T*tg(α+β) (T为沿弦切角α方向自工作面往回截取一段适当的距离值，一般取1m～1.5m既可。
5、本班钻进方向线(尾巴线)的放样：① 将仪器安置于BC点上，后视后视点归零，然后开角度180±α前视前方工作面，按直洞常规做法点连出隧洞的垂直中线，而洞顶方向线则在T值位置上点一点即可。

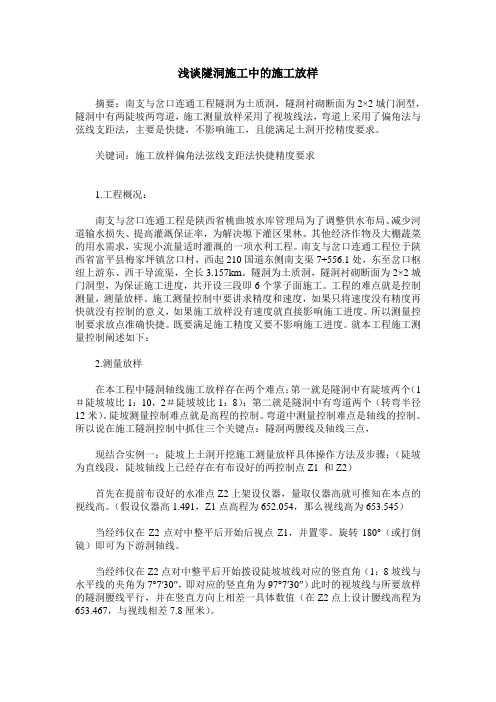

浅谈隧洞施工中的施工放样
浅谈隧洞施工中的施工放样摘要：南支与岔口连通工程隧洞为土质洞，隧洞衬砌断面为2×2城门洞型，隧洞中有两陡坡两弯道，施工测量放样采用了视坡线法，弯道上采用了偏角法与弦线支距法，主要是快捷，不影响施工，且能满足土洞开挖精度要求。
关键词：施工放样偏角法弦线支距法快捷精度要求1.工程概况：南支与岔口连通工程是陕西省桃曲坡水库管理局为了调整供水布局、减少河道输水损失、提高灌溉保证率，为解决塬下灌区果林、其他经济作物及大棚蔬菜的用水需求，实现小流量适时灌溉的一项水利工程。
南支与岔口连通工程位于陕西省富平县梅家坪镇岔口村，西起210国道东侧南支渠7+556.1处，东至岔口枢纽上游东、西干导流渠，全长3.157km。
隧洞为土质洞，隧洞衬砌断面为2×2城门洞型，为保证施工进度，共开设三段即6个掌子面施工。
工程的难点就是控制测量，测量放样。
施工测量控制中要讲求精度和速度，如果只将速度没有精度再快就没有控制的意义，如果施工放样没有速度就直接影响施工进度。
所以测量控制要求放点准确快捷。
既要满足施工精度又要不影响施工进度。
就本工程施工测量控制阐述如下：2.测量放样在本工程中隧洞轴线施工放样存在两个难点：第一就是隧洞中有陡坡两个（1＃陡坡坡比1：10，2＃陡坡坡比1：8）；第二就是隧洞中有弯道两个（转弯半径12米）。
陡坡测量控制难点就是高程的控制。
弯道中测量控制难点是轴线的控制。
所以说在施工隧洞控制中抓住三个关键点：隧洞两腰线及轴线三点，现结合实例一：陡坡上土洞开挖施工测量放样具体操作方法及步骤：（陡坡为直线段，陡坡轴线上已经存在有布设好的两控制点Z1 和Z2）首先在提前布设好的水准点Z2上架设仪器，量取仪器高就可推知在本点的视线高。
（假设仪器高1.491，Z1点高程为652.054，那么视线高为653.545）当经纬仪在Z2点对中整平后开始后视点Z1，并置零。
旋转180°（或打倒镜）即可为下游洞轴线。
浅谈城门洞型隧洞弯段的测量放线方法
（Ｉ）Ｉ ，，Ｔ ５ｌ ７３ ２０１２） 叫 精 瞍 拖 洲 测 ｌｌ 仪 器 果 川 俅 卜
ＴＣＲ１２０１十 Ｒ１ｏ０ｏ 电 予 个 站 他 ． ｆ，Ｊ：称 精 为 ： 洲 硝
± １ｌｎｍ＋ １．５ｐｐｍ；测 角 十１ 小 线 点 洲 ｆｆ】 洲 ＩＪ！ＩＩ
４测 回 ；其 中 左 角 、 右 ｆ『】 洲 ｌＩｌ】； 奇 数 洲 ｌｌＪ】以 逃 力
ｌ ５１ ．（）（）ｎ１ ）， 高 程 系 统 采 用 １ 年 家 高 程 准 、
３．２ 施 ＿Ｉ：控 制
从 首级 控 制 点 加 密 施 Ｉ 圳 点 Ｉ ． 以 “｛
岩 丽 钻 孔 或 混 凝 土 预 埋 钢 筋 又作 为 删 怀 １．施 Ｉ 圳
点 选 择 住 通 视 条 件 良好 、 交 ｊｌ！ｌ 。他 、地 稳 定 ｌＩ＿能 Ｋ
向 观 测 左 拜】．偶 数 测 回 观 测 ｆｆ】 ．水 、 ‘阳 观 测 齐 顺
差 要 求 分 别 为 ：半 测 【ｌ】ｌ ０ ｌ 七＝ １ 人 ｒ ｎ ； ·洲 ｌｌＩＩ ｔＩ１：（
瓦 差 超 过 Βιβλιοθήκη ． Ｍ 方 向 符 测 【【１】 １ 巡 过 。 边 Ｋ 返
对 向 观 测 ，往 返 各 ｛洲 … 、洲 ｆ『ｊ ｌ｛ｌ 按 ’２． ”施 洲 ：
天 顶 距 施 测 采 用 中 丝 法 观 洲 １洲 ｌｌＪ】； Ｊ
求 分 圳
为 ：指 标 差 较 差 不 超 过 ．测 ＿ｌ１】 ４ 巡 过 。 Ｉ岛 永 川
电 磁 波 测 距 角 高 程 传 递 ．按 ｌ＼等 精 腹 ｉ
４ 施工测量前的准备
４．１ 熟 悉 设 计 图 纸
进 入施 工 现场 ，要 了解控 制 点 的位 置 ，控 制 点 有没 有 被损 毁 或发 生位 移及 沉 降 。如果 发 生此 状 况 ，则 需要 从 保 存 完 好 的 其 他 控 制 点 重 新 转 点 到 施 工 区域 。
弯道施工简捷放线法
弯道施工简捷放线法弯道在水利工程中较为常见，如河道、渠道、水库溢洪道、水库大坝等。
弯道的施工放线对小型工程来说随意性很大，大中型工程按规范推荐的方法较为繁琐，有的很难实施。
石店水库除险加固工程是投资一千多万元的中型工程，为满足安全度汛要求，汛前完成20万m3土方，主、副坝的弯道放线成了影响工程进度的难题。
见图一。
坝轴线为防浪墙中心线,主副坝连接处弧线半径27.5m，起止桩号为0+280～0+300,中心角40°,坝顶高程143m，施工起点高程113m，高差30m，因此通过圆心放线。
对于此段的弯道放线争议颇多，并提出将圆心下移到0+290后坝肩，然后通过经纬仪放线。
见图二。
这样放线势必推翻原设计，切点、半径全部改变，大坝稳定计算、工程量的增减须重新复核，工程进度要求不能容许。
本人结合以往的工程实践，根据本工程特点提出一种简捷的施工放线方案，现综述如下：图中圆心角θ、半径R均为已知，为使此方法有普遍意义，现用符号替代，见图三。
现将θn等份，取任意一等份角α，α对应的弦长为L＝2Rsin（α/2）。
在ΔOAO′中，β＝（180°-θ）/2在ΔO′BO中，γ＝（180°-α）/2在ΔO′CB中，设∠CO’B＝μμ＝γ-β建立坐标系因A、O′两点均已确定，规定O′为原点，垂直O′A为y轴，O′A为x轴，只要给定α值，便可得到一级坐标。
X=Lcosμ＝2Rsin(α/2)cos[(180°-α)/2-(180°-θ)/2]X=Lsinμ＝2Rsin(α/2)sin[(180°-α)/2-(180°-θ)/2]这样只要有计算器、测绳、皮尺、拐尺，就可以放线。
用经纬仪或测线连接A、O′两点，由任意的α计算出x、y，从O′起量出x点，从x 点用拐尺、皮尺量出y值，依次类推，便可点出弧上任意份nx的点，这些点的连线便是圆弧线了。
如果有可以编程的CSO计算器就更简单了，只需输入一个α便可得到x、y值。
最简单的水利水电工程隧洞放样
水利水电工程隧洞放样在水利水电工程施工中，测量工作先行，如大坝、厂房工程的原始地形图测量，隧洞的开口线放样等，测量工作贯穿整个施工过程，直至工程竣工结束。
以水利工程中的隧洞开挖放样为例，用全站仪放样结合4800P计算器，谈最简单的方法（水工隧洞一般无缓和曲线）。
隧洞一般由直段、圆曲线段组成，本文主要以城门洞形隧洞断面为例，马蹄形等其它断面可作参考。
一、直线段放样采用施工坐标，直接从全站仪读数，计算器只算加减法。
1、隧洞轴线1、2点坐标、设计断面尺寸E、H、R及坡比I等由施工图纸可知（图1、2）。
2、A、B点坐标为施工现场已知点坐标，C点为测站点，C点可通过A、B 点转点或采用后方交会法确定（图3）3、坐标设置以1点为坐标原点左负右正、上正下负（图4）。
放样时可根据习惯自由设置4、以1点为施工坐标起点原点，1-2点建立施工坐标系。
5、算出1-2方位角，1-B方位角，相减得∠21B，算出1-B长度，可计算得NB、EB（图3）6、用同样方法计算出1-2方位角，1-C方位角，相减得∠21C，算出1-C 长度，可计算得NC、EC；同理可算出NA、EA（图3）7、将全站仪置于C点上，作为测站，输入测站点坐标NC、EC、HC，后视B点，输入后视点坐标NB、EB、HB（同样可用A点作后视），注意按图4输入正负号，开始测量放样。
8、直墙段放样：将棱镜放置于隧洞待开挖断面上（或用免棱镜激光直接打在待开挖断面上），全站仪测量得出的N值是相对于1点前或后的长度值，E是相对于1点左或右的宽度值（如棱镜在1点左侧全站仪显示的E值为负，右侧为正；如棱镜在1点上方全站仪显示的N值为正，下方为负）。
9、全站仪实测的N值为隧洞的桩号，E值与隧洞图纸上的E/2值相减，得出需左右移动至设计开挖线的距离值。
10、由隧洞1点的高程，通过全站仪的N值与坡比I可算出待测断面3点的设计高程，由全站仪所测的H值与3点的高程相减，可定出3点的位置（起拱线）。
隧道桥梁测量施工放样方法(推荐)
测量施工放样方法（推荐）各工区测量人员在分部召开测量研讨会，会上各工区介绍了在施工过程中的放样方式方法，现将施工放样方法整理后下发各工区推广使用。
一、隧道1、开挖支点法或后方交会法：支点法在支点架站后视时应测设支点的坐标和高程进行检核；后方交会法应在交会夹角尽量大于30°的情况下设站，交会后的坐标和高程应后视另外一控制点测设交会点的坐标和高程进行检核。
掌子面的放样标出周边轮廓线，放样完成后可以采用钢卷尺量取两轮廓线间距的方法以检验放样的准确性。
2、二衬平面测量方法同上，高程应采用水准仪测量，台车就位调整好后应对台车模板周边轮廓线和台车拱顶中心高程进行检核；并对台车另一头与成品二衬搭接处中心线和拱顶高程进行复核。
3、仰拱、找平层、中心排水沟里程桩号和高程应在基底开挖前标示于隧道两侧，开挖完成后验测基底高程，仰拱和找平层应进行模板检验，合格后方可浇注混凝土。
隧道断面测量应紧跟掌子面，发现问题及时汇报，以便各工区对超欠挖进行调整和处理。
二、桥梁与涵洞1、桥梁基础及涵洞桩基放样完成后应及时埋设十字护桩，并在桩基施工过程中进行抽测；扩大基础和涵洞应在基底开挖完成后进行基底平面位置和高程检验，合格后方可放样立模，立模完成后进行检验，并将顶面高程标示与模板上；桥梁高程应采用水准仪放样。
2、墩台顶帽一次浇筑完成的墩台，应在立模前对中线、高程及模板边线放样；立模完成后，应检查模板四角坐标及高程。
分节或分次浇筑完成的墩台，每次应重复上述的放样和复核。
3、现浇梁施工前测量准备精确测量支撑垫石的顶面高程；精确放设桥梁的墩台中线及工作线，画出支座十字线、梁端线，检查锚栓孔的深度及偏位。
高程测量必须采用水准仪。
三、路基路基中边桩放样埋桩应稳固，并做醒目标示，填方两侧边桩预留不少于50cm，仪器另外架站后应对上一测站放样的两个中桩进行复核。
各工区如有更好的施工放样方法可以互相交流，集思广益，共同做好施工测量工作。
2020-1-11。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水利工程引水隧洞弯道放样方法
叶瑜
（福建省宁德市水利电力工程局）
前言：水电站引水隧洞是最常见的输水建筑物之一，隧洞线路在设计中考虑到水力条件洞线设计上尽可能直，少转弯，在必须转弯时弯曲半径一般大于5倍洞径，转角不宜大于60°以使水流平顺，减少水头损失。
所以在实际施工中水利工程引水隧洞弯道必须按照设计图纸所给出的参数进行弯道圆曲线的放样，本文将详细阐述水利工程引水隧洞弯道圆曲线放样的方法。
[关键词]引水隧洞；圆曲线；放样；
一、圆曲线放样的工具：
根据不同的精度要求，实际放样时所用的工具也不同。
在一般水利工程引水隧洞弯道圆曲线平面放样工作中常用经纬仪结合钢卷尺进行放样。
现科技发达在实际工程测量中还应用到红外测距仪、激光测距仪、全站仪等高科技的测量仪器进行放样。
三、圆曲线的主要元素及圆曲线放样的方法：
在对圆曲线进行放样时首先应放出圆曲线的主点（曲线的起点、曲线的中点及曲线的终点），要定出它们的位置就必须知道圆曲线的主要元素（1、转折角2、圆曲线半径3、切线长4、曲线长5、外矢距），在这几个元素中转折角为实际测量的，圆曲线半径是设计给定的，其它3个是靠计算得出的。
在曲线施工放样时，除测设曲线的主点外，还应在曲线上每隔一定弧长测设一些点，测设这些点的工作称为曲线的细部放样，细部放样的方法很多，主要的有：直角坐标法、偏角法、延长弦线法及弦切角法。
这里主要介绍怎么用弦切角法对水利工程引水隧洞弯道圆曲线进行放样。
四、弦切角放样法
㈠曲线的起点埋设：隧洞开挖到弯道曲线始点BC一小段距离后将洞内测站点用严格的距离丈量埋设在BC位置上。
㈡曲线放样的步骤：
1、丈量测站点BC到工作面的距离（丈量中线）：C
2、计算对应C的弦切角α：α=arc sin C/2R (其中R为圆弧中半径)
3、计算估计钻进进尺弦长的弦切角β：β= arc sin C'/2R （其中C′为估计钻
进进尺的弦长）
4、计算尾巴线偏移值d: d=T*tg(α+β) (T为沿弦切角α方向自工作面往
回截取一段适当的距离值，一般取1m～1.5m既可。
5、本班钻进方向线（尾巴线）的放样：
①将仪器安置于BC点上，后视后视点归零，然后开角度180±α前视前方工作
面，按直洞常规做法点连出隧洞的垂直中线，而洞顶方向线则在T值位置上点一点即可。
②在隧洞顶沿垂直弦切角方向线过T值点的方向截取尾巴线偏移值d得一点H，
连接H点到工作面上中线顶点，则得到本班钻进方向线。
③隧洞开挖断面规格线按常规方法进行。
(2) 叶自辉隧洞弯道放样方法笔记；。
