红外热像仪在电气专业的应用
红外热成像技术在电力行业应用
红外热成像系统在电力行业的应用一、红外热成像原理物体表面温度如果超过绝对零度即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于0.75μm到1000μm间的电磁波称为"红外线"，而人类视觉可见的"可见光"介于0.4μm到0.75μm。
其中波长为0.78~2.0微米的部分称为近红外，波长为2.0~1000微米的部分称为热红外线。
红外线在地表传送时，会受到大气组成物质( 特别是H2O、CO2、CH4 、N2O、O3等)的吸收，强度明显下降，仅在短波3μ~5μm及长波8~12μm的两个波段有较好的穿透率(Transmission)，通称大气窗口(Atmospheric window)，大部份的红外热像仪就是针对这两个波段进行检测，计算并显示物体的表面温度分布。
此外，由于红外线对极大部份的固体及液体物质的穿透能力极差，因此红外热成像检测是以测量物体表面的红外线辐射能量为主。
照相机成像得到照片，电视摄像机成像得到电视图像，都是可见光成像。
自然界中，一切物体都可以辐射红外线，因此利用探测仪测定目标的本身和背景之间的红外线差并可以得到不同的红外图像，热红外线形成的图像称为热图。
图1、图2为可见光与红外的对比图。
图1 房屋可见光与红外对比图图2 游艇可见光与红外对比图二、红外探测的特点对于所有可以直接看见的设备，红外热成像产品都能够确定所有连接点的热隐患。
对于那些由于屏蔽而无法直接看到的部分，则可以根据其热量传导到外面的部件上的情况，来发现其热隐患，这种情况对传统的方法来说，除了解体检查和清洁接头外，是没有其它的办法。
断路器、导体、母线及其它部件的运行测试，红外热成像产品是无法取代。
然而红外热成像产品可以很容易地探测到回路过载或三相负载的不平衡。
图3就显示了电力变压器三相不平衡负载条件下线路过载情况。
在可见光波段下根本无从察觉。
因此采用红外探测技术能够早期发现隐患防患于未然。
红外热成像技术在电气设备检测中的应用研究
红外热成像技术在电气设备检测中的应用研究红外热成像技术是一项利用红外辐射来获取物体表面温度分布的非接触式检测技术。
在电气设备检测中，红外热成像技术具有广泛的应用前景。
本文将就红外热成像技术在电气设备检测中的应用进行研究，从以下几个方面进行分析。
首先，红外热成像技术在电气设备的故障检测中具有重要的应用价值。
电气设备在运行过程中会产生一定的热量，当电气设备出现故障时，故障部位会产生更高的温度。
红外热成像技术能够对电气设备进行全面地、快速地扫描，当故障部位的温度超过设定的阈值时，系统会自动报警。
这种非接触式、实时的故障检测方法，不仅可以提高工作效率，还能减少人为错误。
其次，红外热成像技术在电气设备的维护中也有广泛的应用。
通过定期使用红外热成像技术对电气设备进行检测，可以监测电气设备的工作状态和温度变化。
如何能及时、准确地发现电气设备的异常状态，是保障电气设备正常运行的一项重要任务。
红外热成像技术的应用可以帮助工程师及时发现电气设备的异常情况，有助于对电气设备进行及时维护和必要的修复。
第三，红外热成像技术还可以用于电气设备的能效评估。
电气设备在运行中会产生一定的热量，而电气设备的能效是衡量其性能好坏的重要指标之一、通过红外热成像技术可以测量电气设备的表面温度，结合功率消耗等参数，可以计算电气设备的能效。
这种以表面温度为基础的能效评估方法，有助于优化电气设备的设计和运行，提高能源利用效率，减少能源浪费。
最后，红外热成像技术还可以应用于电气设备的安全检测领域。
电气设备的故障会引发火灾和爆炸等安全事故，对于电气设备的安全检测具有重要意义。
红外热成像技术可以检测电气设备的温度变化，及时发现潜在的故障隐患，通过提前采取相应的措施，预防火灾和爆炸事故的发生。
因此，在电气设备的安全检测中，红外热成像技术具有广泛的应用前景。
综上所述，红外热成像技术在电气设备检测中具有广泛的应用前景。
它可以在电气设备故障检测、维护、能效评估和安全检测等方面发挥重要作用，提高工作效率，保障电气设备的安全可靠运行。
浅谈红外成像技术在电气设备管理中的应用
浅谈红外成像技术在电气设备管理中的应用红外成像技术是一种利用物体发射热辐射进行成像的技术，通过测量物体表面的红外辐射能量分布，可以实时显示物体的温度分布图像。
红外成像技术具有无接触、快速、非破坏性等优点，因此在电气设备管理中有着广泛的应用。
电气设备管理是指对电气设备进行监控和维护，以确保其正常运行和延长使用寿命。
红外成像技术在电气设备管理中的应用主要包括以下几个方面：1. 检测电气设备的异常热点：通过红外热像仪可以实时检测电气设备表面的温度分布图像，从而快速发现异常热点。
在电气设备中，异常热点通常表示电气接触不良、电气连接松动、电气元件过载等问题，如果不及时处理，会导致设备故障甚至火灾。
利用红外成像技术可以快速准确地定位这些异常热点，有助于提前采取措施进行维护和修复。
2. 评估电气设备的运行状态：红外成像技术可以实时监测电气设备的温度变化，通过分析温度变化趋势，可以评估电气设备的运行状态。
对于电机来说，当电机运行正常时，其外壳温度分布应均匀；而当电机存在故障时，比如轴承损坏或绕组过热，会导致特定部位温度异常增加。
通过红外成像技术，可以实时获取设备运行状态，提前预警可能的故障，及时采取维护措施，保障设备的可靠运行。
3. 检测电气设备的能量损耗：电气设备的能量损耗是设备运行中经常出现的问题，例如电气接触不良、线路过载等都会导致能量损耗增加。
利用红外成像技术可以实时监测电气设备的温度变化，通过分析温度分布图像可以评估设备的能量损耗程度。
这可以帮助管理人员定位能量损耗较高的设备，及时采取相应的措施，减少能量损耗，降低电气设备的运行成本。
4. 进行预防性维护：利用红外成像技术可以实时监测电气设备运行状态，检测异常热点和能量损耗等问题。
通过对这些问题的及时检测和分析，可以制定相应的预防性维护计划，定期对设备进行维护和检修，避免因设备故障而造成的不必要的停机和维修费用。
红外成像技术在电气设备管理中具有重要的应用价值。
浅谈红外成像技术在电气设备管理中的应用
浅谈红外成像技术在电气设备管理中的应用红外成像技术是通过红外摄像机采集物体表面红外辐射能量的一种无接触式测温技术。
它利用物体表面的红外辐射能量来获取目标物体的温度分布情况，可以在没有物理接触的情况下测量目标物体的温度。
在电气设备管理中，红外成像技术可以起到非常重要的作用。
红外成像技术可以帮助检测电气设备中的潜在故障。
由于电气设备长时间运行会产生热量，当电气设备出现故障时，会导致局部温度升高。
通过红外成像技术，可以及时发现这些温度异常，进而定位和排除故障，避免事故发生。
红外成像技术可以帮助评估电气设备的绝缘状态。
电气设备的绝缘状态是正常运行的保证，而红外成像技术可以通过检测电气设备外壳的温度分布情况，评估绝缘层的状态。
如果绝缘层出现问题，会导致电气设备局部温度升高，通过红外成像技术可以及早检测出来，做出相应的处理措施，保证设备的正常运行。
红外成像技术还可以帮助监测电气设备的负载情况。
电气设备的负载情况直接影响设备的运行效果和寿命，过高的负载会导致设备长时间工作，从而引起设备的过热。
通过红外成像技术，可以实时监测电气设备的温度分布情况，及时调整设备负载，以保证设备的正常运行和延长设备的使用寿命。
红外成像技术还可以帮助进行设备的定期检测和维护。
通过定期进行红外成像检测，可以获得电气设备的温度分布图像，与之前保存的基准图像进行对比，及时发现设备的偏差和变化情况，预测设备的寿命和故障风险，提前做好维护工作，从而降低设备的维修成本和减少停工时间。
红外成像技术在电气设备管理中具有广泛的应用前景。
它可以帮助及时发现设备故障，评估设备的绝缘状态，监测设备的负载情况，以及进行设备的定期检测和维护。
通过充分利用红外成像技术，可以有效提高电气设备的可靠性和安全性，为电气设备管理提供更好的技术支持。
红外热像仪在电力的应用案例

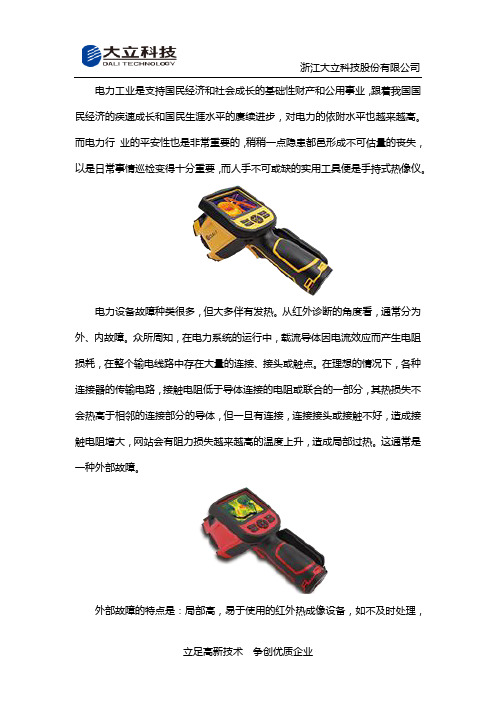

电力工业是支持国民经济和社会成长的基础性财产和公用事业，跟着我国国民经济的疾速成长和国民生涯水平的赓续进步，对电力的依附水平也越来越高。
而电力行业的平安性也是非常重要的，稍稍一点隐患都邑形成不可估量的丧失，以是日常事情巡检变得十分重要，而人手不可或缺的实用工具便是手持式热像仪。
电力设备故障种类很多，但大多伴有发热。
从红外诊断的角度看，通常分为外、内故障。
众所周知，在电力系统的运行中，载流导体因电流效应而产生电阻损耗，在整个输电线路中存在大量的连接、接头或触点。
在理想的情况下，各种连接器的传输电路，接触电阻低于导体连接的电阻或联合的一部分，其热损失不会热高于相邻的连接部分的导体，但一旦有连接，连接接头或接触不好，造成接触电阻增大，网站会有阻力损失越来越高的温度上升，造成局部过热。
这通常是一种外部故障。
外部故障的特点是：局部高，易于使用的红外热成像设备，如不及时处理，情况恶化快，易形成事故，造成损失。
外部故障占较大比例。
所谓内部故障的高压电气设备，主要是指封闭在固体绝缘和各种电气设备故障电路内套管及绝缘劣化引起的。
由于在室内的电气设备的故障，使装置的表面温度很小，通常只有几，检测故障的测试设备具有更高的灵敏度。
内部故障的特点是：故障比例小，温升小，危害大，对红外检测设备要求高。
根据相关单位提供的长期实测数据及大量案例的综合统计，电力设备外部热缺陷一般占设备缺陷总指数的90％～93%，内部热缺陷仅占7%～10%左右。
在电力行业，很早就将热像仪运用于设备的安全检修上，通过其对电气设备和线路的热缺陷进行探测，如变压器、套管、断路器、刀闸、互感器、电力电容器、避雷器、电力电缆、母线、导线、组合电器、绝缘子串、低压电器以及具有电流、电压致热效应或其他致热效应的设备的二次回路等，这对于及时发现、处理、预防重大事故的发生可以起到非常关键而有效的作用。
以上就是红外热像仪在电力的应用案例，如果大家还有什么不清楚的可以咨询浙江大立科技股份有限公司是于1984年成立的浙江省测试技术研究所改制而成的股份制高新技术企业，公司股票于2008年2月18日在深圳证券交易所挂牌上市公司专业从事非制冷焦平面探测器、红外热像仪、红外热成像系统的研发、生产和销售。
红外热成像仪在电气安全温度测试中的应用
优势更是无法取代 。 此外 ， 红外成像技术在节能检测 、 环保检查 、
安全监控 、 损探 伤 、 无 质量控制 、 医疗等方面也发挥着很大作用 。
在实验室 电子及 电气产 品检 测工作 中 ，我们常需 要用热 电 偶测量产 品各部 位的温 度。本文 主要讨论 红外热成像 在实验 室
量通道 ， 在待测产品的各元部件或表面上布设足够多 的测量 点 ， 当然 是可 以的。但那样做 ， 将增加测试工作量 ， 于某 些样 品 ， 对
敏度高 的热成像仪 可测 出 ＯＯ ℃的温度变 化 ；④测温 范围宽 ； ．１
⑤空间分辨率高。 基于红外热 成像技术 的红外成像仪广 泛应用 于多种行业 。 对于所有 可以直接看 见的设备 ，红外成像仪 都能够确定 其表面
及连接部位 热 隐患。对于那些 由于屏蔽 而无法直接看 到的部
■ 技 术 创 新 ・日用 电器
红外热成像仪在 电气安全温度测试中的应用
李菊欢 （ 深圳 市计量质量检测研究 院 深圳 ５８ ５ ） １ ０ ５
摘要 ：本文介绍 了红外 成像的原理 、特 点及其 应用。分析 了在 电子及电气产品安全测试 中仅采用热 电偶测量产 品的工作温度
时 存 在 的 不足 ， 提 出 红 外 成 像 技 术 和 热 电偶 测 温 手 段 在 产 品温 升 测试 中 结 合 使 用 的 方 法 。
温度分布场 。通常说 的可见 光 ，是指人 眼能够感 受的 电磁 波 ， 其 波 长范 围为 Ｏ３ ． ８～０７ 微 米 。波长 比 ０３ ．８ ．８微米 短 的电磁 波 和比 ０７ ．８微米长 的电磁 波 ，人眼都无法感受 。比 ０ ８ 米长的 ． 微 ７
变成人 眼可以看到 的代 表 目标 表面温度分 布的热 图像 。物体 的
红外热成像在电气设备维护中的应用
红外热成像在电气设备维护中的应用随着电气设备的广泛应用，对于设备的维护和保养也变得尤为重要。
传统的检查方法往往会有一些局限性，并且可能会存在一些隐患。
与传统手段相比，红外热成像技术的应用在电气设备的维护中已经成为越来越受欢迎的一种方法。
本文将从红外热成像技术的基本原理、应用场景和其在电气设备维护中的应用等方面来探讨。
一、红外热成像技术的基本原理红外热成像技术是一种利用红外辐射法来检测物体表面温度分布的技术。
根据Planck 辐射定律，每个物体都会以一定的方式辐射能量。
辐射的能量随着物体的温度而变化，热成像技术可以利用这一原理来制作图像，并分析物体的温度分布。
红外热成像技术通过使用红外相机，可以采集并记录被测物体的红外辐射信息。
这些信息可以被转换成数字信号，并被送至计算机上的软件进行处理。
热成像技术可以将数字信号转化为图文糅合的方式进行呈现，以更加直观的方式来表达检测结果。
二、红外热成像技术的应用场景红外热成像技术是非常广泛的，很多行业都在使用这种技术进行检测。
它的应用范围包括医疗、工业、建筑、安防等领域，并且被广泛应用于检测各种建筑结构、工业设备、电气设备等。
在电气设备维护方面，红外热成像技术主要被应用于以下方面：1.发现潜在问题在电气设备运行过程中，可能会出现一些潜在问题。
这些问题通常不会被人眼所察觉，但它们会导致电气设备的损坏和失效。
通过使用红外热成像技术，可以在设备发生故障之前，发现那些可能会产生故障的区域。
一旦这些问题被发现，操作者可以将其通知维修人员及时进行维修，从而防止进一步的损坏。
2.识别设备异常电气设备在进行运行时可能会出现异常情况，而红外热成像技术可以帮助我们发现这些问题。
通过使用红外相机，可以在设备表面检测出表现为异常温度的区域，这些异常温度可能会表明设备出现了故障。
维护工作者可以通过监测这些异常部位来制定维护计划，及时对问题进行处理。
3.安全性检查电气设备使用靠电来驱动的，因此可能会在运行过程中产生高温，甚至可能会引发火灾。
红外热成像技术在电气设备检测中的应用研究
红外热成像技术在电气设备检测中的应用研究红外热成像技术是一种基于物体表面的热辐射能识别和计量物体表面热量分布的检测技术。
它能够快速、无损地检测出电气设备中的异常热源问题，该技术在电气设备检测的实践中得到了广泛应用。
一、红外热成像技术的原理和特点红外热成像技术是基于物体表面的热辐射能识别和计量的检测技术，它把物体表面辐射的红外线能量转化成电信号，再通过电子处理器处理成可视化信息。
这种技术能够快速、无损地检测出电气设备中的异常热源问题，检测非常方便，而且检测结果直观。
二、红外热成像技术在电气设备检测中的应用1、电力系统检测在电力系统中，红外热成像技术可以检测电力设备故障中的发热情况，比如高压线路、变压器、电缆头等问题。
例如变压器故障，由于变压器绕线中存在接触点问题或者乱纤维、重叠导致局部发热，可以使用红外热成像技术检测出来，避免出现故障，从而提高电力系统的可靠性和安全性。
2、工业设备检测在工业生产中，大量的机器设备中都会存在潜在的故障情况，而这些故障很大程度上存在于机器内部难以观察的地方。
这时候可以使用红外热成像技术，通过检测物体表面的热量变化来发现和诊断机器的潜在故障，及时处理问题，避免出现产生生产延误或者周期性停机的情况。
3、建筑设计检测在建筑设计中，为了保证建筑房屋的保温性和密封性，需要对建筑中的绝缘体能够进行严密的监测，但是传统的测量方法不仅费时费力，而且破坏空间结构。
而红外热成像技术检测方法在建筑绝缘材料中的热工性能和密封情况等方面，用居民透视图的方式快速测量出来，保证了建筑的安全性和图纸设计的合理性。
三、红外热成像技术在电气设备检测中的发展趋势红外热成像技术在电气设备检测中的应用是不断发展的，有着以下的趋势：1、精度更高随着热成像仪的升级，精度越来越高，能够处理更多的信息。
同时，新的可视化功能也能够提升检测精度，使得检测出来的问题更精准。
2、更广泛的应用红外热成像技术在电气设备中的应用不仅仅是局限于电力系统和工业设备的检测，还可以应用在安防、医疗等领域上，因此未来这种技术的应用范围会更广泛。
红外热像仪的用途
红外热像仪的用途红外热像仪是一种用来测量物体表面温度分布的工具，它通过检测物体辐射出的红外线来确定物体表面的温度。
利用红外热像仪可以实时、无损、非接触地获取物体表面的热分布图像，这些图像可以帮助生产和检测领域的相关专业人员准确地分析问题所在。
工业检测在工业检测中，红外热像仪广泛应用于机械、电气、建筑和制造等领域。
在机械行业中，红外热像仪可以用来检测机器设备中的故障和磨损情况，比如轴承、电机、齿轮和管路等情况。
在电气行业中，红外热像仪可以用来检测电气设备中的故障和热失控情况，比如电缆、开关、变压器、电容器和保险丝等情况。
在建筑行业中，红外热像仪可以用来检测建筑物中的能量损失和漏洞，比如检测墙壁、屋顶和门窗等情况。
在制造业中，红外热像仪还可以用来检测成品、中间产品和原材料中的问题，比如检测塑料制品、胶粘剂等情况。
医疗保健在医疗保健领域中，红外热像仪可以用来检测人体表面的温度，帮助医生或护士诊断和判断身体状况。
比如在体温检测中，红外热像仪可以用来检测身体表面的温度，比传统的体温计更加方便快捷。
在皮肤科学中，红外热像仪可以用来检测皮肤疾病和损伤情况。
在整形美容中，红外热像仪可以用来检测脸部、胸部、手臂和腹部的脂肪分布情况，帮助医生指导手术的方向和手术后的恢复治疗。
安全监测在安全监测领域中，红外热像仪可以用来监测环境的变化和事件的发生。
比如在消防监测中，红外热像仪可以用来检测火灾现场的火源和火势发展情况。
在安防监测中，红外热像仪可以用来监测室外环境、机场和车站等重大活动的安全情况。
在军事监测中，红外热像仪可以用来监测目标的热信号，帮助军事部门判断敌情和发动攻击。
总结以上就是红外热像仪的主要应用领域。
红外热像仪在检测、医疗、安全监测等领域有着广泛的应用，它的广泛应用对于加强相关领域的安全性和科技创新起到了重要的推动作用。
在未来的发展中，红外热像仪将继续在各个领域拓展应用，为人类创造更加安全和便利的生活环境。
热成像仪与质量分析仪在电气行业的应用
热成像仪与质量分析仪在电气行业的应用
在电气领域，热成像仪可检测配电盘、变压器、发电机等设备的温度，进而分析现场的情况。
但只靠热成像仪就可以找出根本的原因了吗?热成像仪
如何才能发挥真正的价值作用呢?
一、红外热像仪应用及不足
红外热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布
在电气领域，红外热像仪可以检测电气设备如配电系统即配电盘、开关箱、变压器、断电器、接触器、保险丝、电缆、发电机、绕组装备、油枕、UPS等的表面温度。
若温度过高会对电气设备造成损害甚至毁坏设备，温度检测可以在一定程度上起到保护的作用。
热成像仪只能够提供
二、温度升高的电气原因
电气设备工作过程中温度的不断升高，会使设备损毁，更严重的甚至会导致起火。
谐波是造成温度升高的罪魁祸首。
谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，使用寿命缩短，甚至发生故障或烧毁。
谐波可引起电力系统局部并联谐振或串联谐振，使谐波含量放大，造成电容器等设备烧毁。
谐波还会引起继电保护和自动装置误动作，使电能计量出现混乱。
对于电力系统外部，谐波对通信设备和电子设备会产生严重干扰。
但是除了谐波之外，现场可能还存在三相不平衡、过载、冲击电流、波动等电能质量引起的温度变化现象。
三、如何准确捕捉现场电能质量问题?
ZLG致远电子E6500电能质量分析仪是全球独家具备录波功能的电能质。
