DC-Link电容中薄膜电容替代电解电容运用研究
DC-Link电容中薄膜电容替代电解电容运用研究发布时间：2023-01-15T03:02:57.769Z 来源：《工程建设标准化》2022年8月第16期作者：姚金平[导读] 为解决逆变器端较大电压动摇问题，避免逆变器受到DC-Link端的电压过冲与瞬时过电压相关影响，本文对DC-Link电容中薄膜电容替代电解电容运用进行研究，分析电解电容存在的不足之处，即存储有漏电流增大和容量降低问题。
姚金平深圳市中测计量检测技术有限公司广东省深圳市 518000摘要：为解决逆变器端较大电压动摇问题，避免逆变器受到DC-Link端的电压过冲与瞬时过电压相关影响，本文对DC-Link电容中薄膜电容替代电解电容运用进行研究，分析电解电容存在的不足之处，即存储有漏电流增大和容量降低问题。
然后，以此为基础结合实例提出薄膜电容替代电解电容的具体方法，总结问题解决路径，为相关课题研究或工程技术提供参考。
关键词：点解电容；DC-Link电容；薄膜电容1.基于电容特性分析电解电容的不足与薄膜电容的优势1.1 电解电容与薄膜电容特性参数的对比分析从特性参数入手对电解电容与薄膜电容展开对比分析，具体如下所示：电解电容的电容量范围较大，为或F级；介质为氧化铝；介电系数为8～8.5；介质状态为液体；最高工作电压一般为450V；耐过电压能力为（1.15～1.2）；有极性；持续耐电流能力为20mA/；电压爬升速率低；寿命一般为（3～5）年；有存储问题，长期储存容易出容量下降或漏电流增大问题。
薄膜电容电容量范围较小，为级；介质为金属化薄膜；介电系数为2.2±0.2；介质状态为固态；最高工作电压一般为几千伏；耐过电压能力为2；无极性；持续耐电流能力为200mA/～1A/；电压爬升速率高；寿命一般为（8～10）万小时以上；无存储问题，性能长时间稳定对比分析能够了解到的是，相比于电解电容而言，薄膜电容的性能更为理想，有着更高的应用优势。
金属化膜电容器发热的计算与分析
学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
本人完全意识到本声明的法律后果由本人承担。
作者签名：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权省级优秀学士学位论文评选机构将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
本学位论文属于1、保密□，在_________年解密后适用本授权书。
2、不保密□。
（请在以上相应方框内打“√”）作者签名：年月日导师签名：年月日毕业设计[ 论文]题目：电介质薄膜发热的计算与分析Title ：The Thermal Rating and Analysis ofDielectric Film院系：电气与电子工程学院专业：电气工程及其自动化姓名：指导教师：20XX年X 月X 日摘要：金属化膜电容器在电场作用下，电容器电极电阻和介质损耗（即等效串联电阻）的存在而使电容器发热。
其中一部分热量散发到周围环境中去。
另一部分热量则使电容器内部的温度升高。
这就可能导致电容器的电学性能发生变化。
同时，长期受热可使介质加速老化，缩减寿命，严重时可发展为热击穿，导致电容器损坏。
另外在脉冲放电下，金属化膜电容器的发热还会影响通流能力和耐压能力，对相关设备的稳定运行有极大的影响。
金属化膜电容器的热计算主要是对既定的产品结构，计算其在一定的运行条件下的温升，通常指电容器达到热平衡后，材料各关键部位到环境的温升，特别是介质最热点到外壳和外壳到环境的温升。
本文首先探讨了金属化膜电容器发热的来源以及影响金属化膜电容器发热的因素，以及在重复频率脉冲的作用下的来源和主导因素；第二步通过建立重复频率脉冲模型；第三步通过构建金属化膜电容器的结构模型来确定传热计算的模型从而运用相应的传热学理论来计算内部温升和外部散热；第四步运用一些典型的具体数值来计算一些具体的金属化膜电容器的发热问题；最后通过对比分析计算结果以及研究已有的资料数据得出有关金属化膜电容器发热的一些基本结论。
薄膜电容替代电解电容在DC
薄膜电容替代电解电容在DC

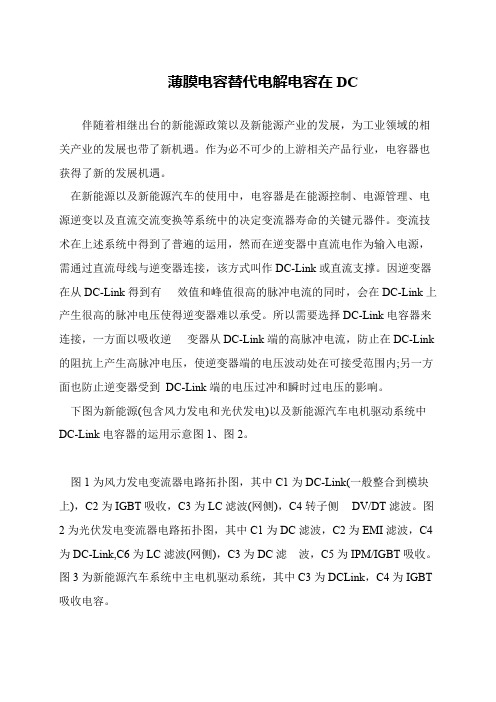

伴随着相继出台的新能源政策以及新能源产业的发展，为工业领域的相关产业的发展也带了新机遇。
作为必不可少的上游相关产品行业，电容器也获得了新的发展机遇。
在新能源以及新能源汽车的使用中，电容器是在能源控制、电源管理、电源逆变以及直流交流变换等系统中的决定变流器寿命的关键元器件。
变流技术在上述系统中得到了普遍的运用，然而在逆变器中直流电作为输入电源，需通过直流母线与逆变器连接，该方式叫作DC-Link或直流支撑。
因逆变器在从DC-Link得到有效值和峰值很高的脉冲电流的同时，会在DC-Link上产生很高的脉冲电压使得逆变器难以承受。
所以需要选择DC-Link电容器来连接，一方面以吸收逆变器从DC-Link端的高脉冲电流，防止在DC-Link 的阻抗上产生高脉冲电压，使逆变器端的电压波动处在可接受范围内;另一方面也防止逆变器受到DC-Link端的电压过冲和瞬时过电压的影响。
下图为新能源(包含风力发电和光伏发电)以及新能源汽车电机驱动系统中DC-Link电容器的运用示意图1、图2。
图1为风力发电变流器电路拓扑图，其中C1为DC-Link(一般整合到模块上)，C2为IGBT吸收，C3为LC滤波(网侧)，C4转子侧DV/DT滤波。
图2为光伏发电变流器电路拓扑图，其中C1为DC滤波，C2为EMI滤波，C4为DC-Link,C6为LC滤波(网侧)，C3为DC滤波，C5为IPM/IGBT吸收。
图3为新能源汽车系统中主电机驱动系统，其中C3为DCLink，C4为IGBT 吸收电容。
薄膜电容替代电解电容技术知识
由此可以推算出电解电容的数目为：700/(32.8*1.3)*3=50个。
2021/3/6
11
铝电解电容和金膜电容个数和寿命的选型计算
2021/3/6
12
铝电解电容和金膜电容个数和寿命的选型计算
2021/3/6
13
铝电解电容和金膜电容个数和寿命的选型计算
2021/3/6
14
铝电解电容和金膜电容个数和寿命的选型计算
如果有超过1.5倍反向电压被加在电容两端时，会引起电容内部化学反应，甚至 发生爆炸，用户必须考虑在电路中会出现这种故障时，务必并联一个二极管。
铝电解电容承受最大浪涌电压Vndc的1.15或1.2倍，因此使用中不得不考虑系统 出现的浪涌电压选择电容电压值，而非系统的标称电压。
2021/3/6
3
电容容值的计算
随着薄膜电容的应用越来越广泛，薄膜电容的性价比有了跟进一步的竞争力，这使 得市场上，膜电容替代铝电解电容成为工业和机车功率变换市场的趋势； 这些优势包括： 膜电容能够承受高有效值电流的能力，可达1Arms/uF 能够承受两倍于额定电压的过压 能够承受反向电压 能够承受较高的峰值电流 没有酸污染 长寿命 可长时间储存
6
400KW矿用变频器母线电容计算方案
2021/3/6
7
400KW矿用变频器母线电容计算方案
2021/3/6
8
1.什么是传统机械按键设计？
传统的机械按键设计是需要手动按压按键触动PCBA 上的开关按键来实现功能的一种设计方式。
传统机械按键结构层 图：
按
PCBA
键
开关 键
传统机械按键设计要点： 1.合理的选择按键的类型 ，尽量选择平头类的按键 ，以防按键下陷。 2.开关按键和塑胶按键设 计间隙建议留 0.05~0.1mm，以防按键 死键。 3.要考虑成型工艺，合理 计算累积公差，以防按键
薄膜电容器作为变频器与逆变器的整流滤波电容器
薄膜电容器作为变频器与逆变器的整流滤波电容器陈永真辽宁工业大学摘要作为变频器/逆变器的整流滤波电容器，通常认为其最主要的参数是额定电压、电容量，通常采用电解电容器作为整流滤波电容器。
但是在实际应用中却因为过大的纹波电流在滤波电解电容器的ESR产生热，从而使滤波电容器的寿命大大减少。
针对这个问题，本文介绍并分析了采用薄膜电容器作为变频器/逆变器的整流滤波电容器的特点与应用。
事实表明，采用薄膜电容器作为变频器/逆变器整流滤波电容器可以大大提高变频器/逆变器的使用寿命。
关键词薄膜电容器 ESR 纹波电流寿命Film capacitor used as smoothing capacitor of CVCF and inverterChen Yong-zhen LiaoNing University of TechnologyAbstract：Rating voltage and rating capacitance are generally believed as the main parameters of the smoothing capacitor of CVCF and inverter, electrolyte capacitor is usually used as smoothing capacitor. But the using life of the smoothing capacitor is greatly reduced because of the heat generated by the excessive ripple current on the ESR of the smoothing electrolyte capacitor. To this problem, characteristics and application of pellicle capacitor used as smoothing capacitor of CVCF and inverter are introduced and analyzed. Realities show that, the using life of the transducer and adverse converter will be greatly heightened by using film capacitor as CVCF and inverter capacitor. Key words：film capacitor ESR ripple current using life前言作为变频器/逆变器的整流滤波电容器，其最主要的参数是额定电压、电容量，通常采用电解电容器作为整流滤波电容器。
薄膜电容器代替铝电解电容器
薄膜电容器代替铝电解电容器技术浅析从1980年开始，使用金属化膜以及膜上金属分割技术的DC滤波电容得到了长足的发展。
在过去多年的发展中，电容的体积和重量减小了3到4倍。
现在薄膜生产商开发出了更薄的膜，同时改进了金属化的分割技术极大的帮助了这种电容的发展。
用干式设计，使膜电容能够比电解电容更加经济地覆盖600VDC 到1200VDC之间的电压范围。
根据应用，在电压超过2000VDC时，填注菜籽油的电容被推荐使用。
膜电容具有的许多优势，使膜电容替代电解电容成为了工业和机车功率变换市场的趋势。
这些优势包括了：a\ 承受高有效值电流的能力b\ 能承受1.5倍于额定电压的过压c\ 能承受反向电压d\ 承受高峰值电流的能力e\ 没有酸污染f\ 长寿命g\ 可长时间存储但是，这种替代并非“微法对微法”的替代，而是功能上的替代。
当然，尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。
为了帮助使用者理解，我们将介绍一些具体的例子，在这些例子里，显示了膜电容的优势。
金属化技术原理在电介质膜上，镀上很薄的金属层，如果电介质出现短路，金属镀层会因此而挥发并将短路的地方隔离开来。
这种现象称为自愈效应。
金属化工艺首先，对聚合物膜（聚丙烯）进行处理，使金属原子能够附着在膜上。
金属在真空下蒸发（对铝1200°C）浓缩到被处理过的膜表面（膜被冷却到-25 °C 至 -35°C）形成金属层。
生产设备的图示金属化膜的自愈效应是提高电压梯度的主要因素。
即使聚合物膜的质量得到很大的改善，主要的发展还是在金属化上。
今天，对于干式技术，在脉冲应用中，电压梯度能够达到500 V/μm以上，在DC滤波的应用中，电压梯度能够达到250 V/μm。
由于电容是按照IEC 61071标准进行的设计，电容能够承受几次达两倍于额定电压的浪涌电压的冲击而不会有明显的寿命缩短现象。
所以，用户只需考虑应用中所需要的标称电压。
薄膜电容和电解电容的区别及优点
目录
CONTENTS
• 薄膜电容介绍 • 电解电容介绍 • 薄膜电容与电解电容的区别 • 薄膜电容的优点 • 电解电容的优点 • 总结
01 薄膜电容介绍
定义与特性
定义
薄膜电容是指采用金属化聚酯或聚丙 烯薄膜作为电介质和电极的电容，通 常由两个金属薄膜层夹着一个绝缘薄 膜层构成。
电解电容
具有较高的容量和较低的ESR，适用于低频、大电流的电路中。其绝缘电阻值较低，可靠性较差，但容量较大。
应用场景的差异
薄膜电容
广泛应用于通信、计算机、数字电路 等领域，适用于高频信号传输、滤波 、耦合等场合。
电解电容
广泛应用于电源、电机、音响等领域 ，适用于低频电源滤波、储能、旁路 等场合。
04 薄膜电容的优点
05 电解电容的优点
高容值
电解电容的容量范围较大，可以轻松达到较高的电容量， 适用于需要大容量滤波或储能的应用场景。
高容值的电解电容可以减小电路中所需的电容数量，从而 减小电路板的体积和重量。
低阻抗
电解电容的阻抗相对较低，尤其在低 频段，能够提供稳定的电流输出，适 用于需要平滑滤波或低阻抗负载的电 路。
电解电容
利用电解质与金属电极之间的界面双电层效应，实现电荷的 储存和释放。电解电容在工作时，电解质中的正负离子会在 电场作用下分别向金属电极靠近和远离，形成双电层。
性能特点的差异
薄膜电容
具有较低的等效串联电阻（ESR）和等效串联电感（ESL），适用于高频率、低噪声的电路中。其绝缘电阻值较 高，可靠性较好，但容量较小。
环保化
环保意识的提高，对电容器制造过 程中的环保要求也越来越高，环保 型的薄膜电容将成为未来的发展趋 势。
薄膜电容器取代铝电解电容器方案浅析
薄膜电容器取代铝电解电容器方案一、在变频器中的应用1、三相变频器的主电器图：2、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHA、YHB、YHEIGBT保护电容C2、C3、C43、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。
容量选择：替代电解电容的容量为：电解电容容量的1/3~1/4。
如未用过电解电容的，C1容量为：30~50UF每KW的功率（电压超过1500V.DC时可以适当降低）。
注：同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT使用频率。
IGBT保护电容电压选择：跟据客户IGBT电压等级来选择，电容额定电压一般不低于客户使用电压。
容量选择：C2、C3、C4容量为：IGBT实际工作电流每100A使用容量大约1UF。
二、在UPS/EPS中的应用1、单相UPS/EPS电源的主电器图：2、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHA、YHB、YHEIGBT保护电容C2、C3输出滤波电容：C4：YHC、YHD（三相时）3、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。
容量选择：替代电解电容的容量为：电解电容容量的1/3~1/4。
如未用过电解电容的，C1容量为：30~50UF每KW的功率。
注：同时需了解设备的使用场合、功率、电压等级、原电解使用容量和电压、IGBT使用频率。
IGBT保护电容选择：同变频器IGBT电容选择方法相同。
输出滤波电容电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。
容量选择：根据客户要求，同时需设备输出功率、频率及电流。
三、在逆变焊机、电镀电源中的应用1、全桥逆变焊机、电镀电源（直流）的主电器图：2、半桥逆变焊机、电镀电源（直流）的主电器图：3、电路中电容对应薄膜电容型号：DC-LNK电容C1：YHF、YHI、YHHIGBT保护电容C2：隔直耦合电容C3：YHI、YHH、YHF、YHG桥臂电容C4、C5：YHI、YHH、YHF4、电容选择要点介绍DC-LNK电容C1电压选择：跟据客户设备使用电压来选择，电容额定电压不低于客户使用电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用薄膜电容器替代铝电解电容器的分析
铝电解电容器是制约变频器使用寿命的最关键的元件，其主要原因是铝电解电容器的寿命问题，特别在变频器这样的高谐波电流、高温的应用场合。
相对其它元件而言，铝电容电容器的寿命是最短的。
2 “直流支撑”与“DC-Link”电容器的作用
在直流电作为逆变器的供电电源时，由于这个直流电源需要通过直流母线与逆变器链连，这种供电方式也被称为“DC-Link”。
由于逆变器需要向“DC-Link”索取有效值和幅值很高的脉动电流，会在“DC-Link”上产生很高的脉动电压使得逆变器难以承受。
为此，需要对“DC-Link”进行“支撑”，以确保“DC-Link”的供电质量。
在大多数情况下，支撑“DC-Link”的元件是电容器。
“DC-Link”电容器的作用主要是吸收来自于逆变器向“DC-Link”索取的高幅值脉动电流，阻止其在“DC-Link”的阻抗上产生高幅值脉动电压，使逆变器端的电源电压波动保持在允许范围。
“DC-Link”电容器的第二个作用就是防止来自于“DC-Link”的电压过冲和瞬时过电压对逆变器的影响。
3 工频多相整流的直流母线电容器的作用
三相桥式整流电路或12相整流电路用于负载电流没有突变的应用中，没有必要在整流输出端跨接直流母线电容器，由于没有电流突变，整流器及交流电源的寄生电感生产的感生电势不会很高而影响输出电压。
然而，当负载为开关功率变换器时，开关功率变换器将向直流母
线索取开关频率下的纹波电源，如果这个电流流入直流母线及交流侧的寄生电感，将会产生不能容忍的开关频率下的纹波电压。
从这一点看，直流电源不再是仅仅提供直流电流，而是需要提供带有丰富交流成分的脉冲电流，这时的直流电源不仅需要低的直流内阻，还需要在很宽的频带宽度内均具有良好的低阻抗。
而这个宽频段的低阻抗作为整流器的直流电源是不会提供的，要想获得良好的宽频段的低阻抗必须应用性能良好的电容器。
利用电容器电压不能跃变和电容器容抗随频率的升高而降低的特性，用电容器降低直流母线的交流阻抗。
从这个角度考虑，三相桥式整流或12相整流输出直流母线并接的电容器不再是平滑电压的滤波电容器，而是电源旁路电容器，或称为“直流支撑”、“DC-Link”电容器。
“直流支撑”、“DC-Link”电容器可以选择铝电解电容器，也可以选择薄膜电容器。
由于铝电解电容器自身可承受的纹波电流值比较低，在“直流支撑”、“DC-Link”应用中需要满足承受高幅值纹波电流，这就要求在选择铝电解电容器时要按纹波电流的大小选择铝电解电容器，如果负载产生20A的纹波电流，要选择1000µF的电容量。
从上述叙述可以得出结论，直流支撑电容器的作用就是在负载电流波动时为负载提供“无感”的直流“电源”，消除开关与供电电源之间无法估计的并且量值很大的寄生电感所产生的不希望出现的感生电视的电压尖峰。
尽管这种解决方案可能是最优的，但是价格可能是非常高，一般应用将接受不了。
那么，是否有更好的解决方案？结论是可以有几种
低价格并且性能很好的解决方案。
4 价格问题
用薄膜电容器替代铝电解电容器的关键是价格问题。
如果额定电压为700V的薄膜电容器能够做到每一元人民币1µF～2µF的电容量就可以替代铝电解电容器。
有的电容器制造商认为每一元人民币2µF的价格是绝对制造不出来的，也有的电容器制造商经过精打细算后认为是可以实现的。
如果有足够的电容量并且在价格上接近或低于铝电解电容器，这样的解决方案将是更好的。
需要采用薄膜电容器替代铝电解电容器时，应按小容量替换比例进行替换。
5 薄膜电容器替代铝电解电容器方案
薄膜电容器替代铝电解电容器最大的障碍是薄膜电容器的价格问题。
如果电容器一比一替代在价格上肯定是不现实的。
从上述分析可以知道，多相整流输出滤波电容器不再是平滑作用，而是直流母线的电源旁路，因此，只要电容量能满足电源旁路的要求即可。
事实上，作为直流母线的电源旁路对电容量的要求并没有铝电解电容器时那么大，致使铝电解电容器的电流承受能力差，而且ESR比较高的原因。
由于三相桥式整流器的电容器滤波实际上是直流支撑、DC-Link 或直流母线旁路电容器。
这样问题的关键就是“滤波”电容器的电流承受能力是否满足要求。
薄膜电容器制造商已经制造出相应的金属化聚丙烯薄膜电容器。
EACO的SHD系列DC-Link单面金属化聚丙烯薄膜电容器的数据如表1所示。
表1 EACO的SHD、SHE系列DC-Link单面金属化聚丙烯薄膜电容器部分数据
EACO的SHD、SHE系列DC-Link单面金属化聚丙烯薄膜电容器的外形与螺栓式铝电解电容器相似，用这种薄膜电容器替代铝电解电容器仅需要很小的改动。
从表1可以看到，EACO的SHD系列DC-Link单面金属化聚丙烯薄膜电容器可以承受很高的纹波电流，而且基本不受工作温度限制。
；例如：300µF/700V的SHD-700-300聚丙烯薄膜电容器的电流承受能力为50A，两只并联时达100A。
远远高于3900µF/400V铝电解电容器所能承受的约15A纹波电流值，高于15kW变频器“滤波”电容器需要“滤波”大约60A左右的整流滤波和逆变器产生的开关纹波电流。
从这个数据看，铝电解电容器发热是必然的，而且寿命是短的。
