款奔驰W210整车电路图手册(二)
汽车电路读图 第十四章 奔驰轿车电路读图方法
上一页 返回
奔驰轿车电路图各部分的含义
下一页 返回
图14-1
奔驰轿车电图各部分的含义(续)
上一页 返回
第一节
奔驰轿车电路读图的一般 方法
大多采用两位大写的英文缩写。而近些年来，广泛采用的是小 写的德文缩写。除单色线外，奔驰车还采用了双色线及三色 线，在电路图中，用VI/YL、SW/WS、BK/YL、RD、br/gn ws等形 式表示。 导线的标识，不仅仅只有线色，还有粗细。奔驰车电路图 中，导线的标称截面积写在线色符号之前，如0 ?5RD、 2.5BK/YL、WT等。
第十四章
第一节 第二节
奔驰轿车电路读图方法
奔驰轿车电路读图的一般方法 奔驰轿车电路读图实例
第一节
奔驰轿车电路读图的一般 方法
一、电路图中符号的含义 二、电路图各部分含义
奔驰轿车电路图各部分的含义如图14-1所示。
三、导线颜色
在早期的奔驰车电路图中，对于导线颜色的规定标识符号
下一页 返回
图实例
图14-2是奔驰M202款型轿车的充电、启动系统电路图。 电路分析：发电机调节器为内装式，发电机发出的电由 B+→X12/3→X4→X4/22，对蓄电池充电或由X4/22→蓄电池(+) 经50.0BK导线给用电设备供电。刚启动时，电流由蓄电池(+)→ 仪表板→e5→X26→D＋→电压调节器→励磁绕组→搭铁，充电 指示灯e5亮。当发电机发出的电压达14V左右时，充电指示灯e5
下一页 返回
图14-2
M202款型的充电启动系统电路图
返回
第二节
奔驰轿车电路读图实例
两端电位几乎相等，充电指示灯熄灭。启动的过程是这样的： 点火开关打到启动时，点火开关的8端子有电，当防盗电脑(ATA) 解除防盗状态时，即防盗系统的防启动继电器工作时，电流可 由点火开关的8端子→26→空挡启动开关(P/N开关)→启动电机 的50端子。这时启动电机的电磁开关得电，电流由蓄电池(+)→ 启动电机的30端子→电枢绕组→搭铁→蓄电池(-)，启动电机工 作，发动机被启动。松开点火开关的钥匙，启动电机的50端子 无电，启动电机停止工作。
Mercedes-benz 电路图入门
Circuit Diagram Training
9
Nanjing Star Automobile Service Co.,Ltd.—Training
如何查找电路图
文档号的含义
Circuit Diagram Training
11
Nanjing Star Automobile Service Co.,Ltd.—Training
如何识别电路图中标识的含义
线颜色的含义
Circuit Diagram Training
12
Nanjing Star Automobile Service Co.,Ltd.—Training
有一些继电器有5只甚至 更多引脚
有一些继电器是长闭触点
Circuit Diagram Training
21
Nanjing Star Automobile Service Co.,Ltd.—Training
电路图的运用
如何查找保险丝和继电器
工作中可能会遇到下列问 题：
1. .已知有问题的保险丝和 继电器，反查其功能
Nanjing Star Automobile Service Co.,Ltd.—Training
如何识别电路图中标识的含义
电路中电子元件的缩写与运用
在系统中，元件的缩写有其一致性， 比如Y XX；SXX；GX ，请大家整理 出各缩写的含义（至少18种）并熟记
熟悉元件的缩写后，看到元件名称大 概知道其属于哪一类元件.即使不同车 型相同功能的元器件缩写名称也是相 同的
第六章第二节奔驰轿车电路识图方法
２.导线颜色 电路图中导线颜色代码的含义见表6.3.
在早期的奔驰车电路图中对于导线颜色的规定 标识符号大多采用两位大写的英文缩写。而近些年 来.广泛采用的是小写的德文缩写。除单色线外，奔 驰车还采用了双色线及三色线.在电路图中.用VI/YL、 SW/WS、BK/YL/RD、br/gn/ws等形式表示。
阳修。他于庆历五年被贬谪到滁州，也就是今天的安徽省滁州市。也是在此期间，欧阳修在滁州留下了不逊于《岳阳楼记》的千古名篇——《醉翁亭记》。接下来就让我们一起来学习这篇课文吧！【教学提示】结合前文教学，有利于学生把握本文写作背景，进而加深学生对作品含义的理解。二、教学
新课目标导学一：认识作者，了解作品背景作者简介：欧阳修(1007—1072)，字永叔，自号醉翁，晚年又号“六一居士”。吉州永丰(今属江西)人，因吉州原属庐陵郡，因此他又以“庐陵欧阳修”自居。谥号文忠，世称欧阳文忠公。北宋政治家、文学家、史学家，与韩愈、柳宗元、王安石、苏洵、苏轼、
环滁/皆山也。其/西南诸峰，林壑/尤美，望之/蔚然而深秀者，琅琊也。山行/六七里，渐闻/水声潺潺，而泻出于/两峰之间者，酿泉也。峰回/路转，有亭/翼然临于泉上者，醉翁亭也。作亭者/谁？山之僧/曰/智仙也。名之者/谁？太守/自谓也。太守与客来饮/于此，饮少/辄醉，而/年又最高，故/自号曰/ 醉翁也。醉翁之意/不在酒，在乎/山水之间也。山水之乐，得之心/而寓之酒也。节奏划分思考“山行/六七里”为什么不能划分为“山/行六七里”？
洁，水落而石出者，山间之四时也。直译法：那太阳一出来，树林里的雾气散开，云雾聚拢，山谷就显得昏暗了，朝则自暗而明，暮则自明而暗，或暗或明，清幽的香味，好的树木枝叶繁茂，形成浓郁的绿荫。天高气爽，霜色洁白，泉水浅了，石底露
奔驰电路图信号和接头名称的缩写
OV00.01-P-1001-28EAA电路图信号和接头名称的缩写缩写名称注释( - ) SH接地 (后部传感器)( - ) SV接地 (前部传感器)(+)电源(+)SH后部传感器供电(+)SV前部传感器供电(-)接地12V12 V 电源15R转换正极, 位于点火位置 1, 2 和 315R(1)电路 15R(1)30电池电压, 正极 (持续正极)30g转换正极, 受保险丝保护30z电路 30 1 级输入31到蓄电池负极或接地的直接回馈线路33后视镜, 折拢 (+ 驾驶模式)33后视镜, 折拢 (+ 车库位置)49L左侧转向信号灯49R右侧转向信号灯50起动机控制 (直接)54制动灯55L左侧雾灯55R右侧雾灯56a远光灯56a L左侧远光灯56a R右侧远光灯56b近光灯56b L左侧近光灯56b R右侧近光灯56L左侧停车灯/驻车灯56R右侧停车灯/驻车灯58示廓灯, 尾灯, 牌照灯和仪表照明灯58d可变仪表/开关照明58L左侧侧灯58R右侧侧灯5V5V电源55VKMD制冷剂压力传感器供电87输入 (电路 87)87F电路 87 F [新自动变速箱 (NAT) 控制单元]87M87 发动机电控系统1st cyl.气缸 1 预热塞信号2nd cyl.气缸 2 预热塞信号3rd cyl.气缸 3 预热塞信号4th cyl.气缸 4 预热塞信号5th cyl.气缸 5 预热塞信号6th cyl.气缸 6 预热塞信号A KJS氧传感器 1 加热器的促动A-ZME共轨直接喷注燃油系统高压泵的促动A-ZME油量控制阀的促动AAV活性炭过滤器 - 切断阀AB1, BF+乘客侧部气囊第 1 级 +AB1, BF-乘客侧部气囊第 1 级 -AB1, FA+驾驶员侧部气囊第 1 级 +AB1, FA-驾驶员侧部气囊第 1 级 -AB2, FA+驾驶员侧部气囊第 2 级 +AB2, FA-驾驶员侧部气囊第 2 级 -AHK OK球型接口已锁止信号AHK n.i.O球型接口未锁止信号ACSR [AKSE]前排乘客座椅儿童座椅自动识别系统Act.促动信号Ant.天线信号Ant. Bt蓝牙天线Ant. GPS全球定位系统 (GPS) 天线Ant. NOT紧急呼叫天线AP ULK+空气内循环阀促动器 +AP ULK-空气内循环阀促动器 -ARS废气再循环调节器的促动AS氧传感器加热AS SLV二次空气泵阀门/空气喷射ASS LED防拖车保护反馈ASS-OFF"防拖车保护关闭" 信号AT车外气温传感器AT ZUE1点火线圈 1AT ZUE2点火线圈 2AT ZUE3点火线圈 3AT ZUE4点火线圈 4AUX GND AUX 接地Left AUX AUX 音频输入, 左声道Right AUX AUX 音频输入, 右声道AUX Sh AUX 屏蔽A_EKA进气口关闭促动A_KEH曲轴箱通风系统加热器A_LDR增压压力调节器的促动A_S_DK电动转换阀翻转活门促动器BBV HR右后制动摩擦片磨损传感器信号BBV VR右前制动摩擦片磨损传感器信号BFS制动液开关BLA制动灯促动BLS_H制动灯开关, 高BLS_L制动灯开关, 低BLS_M制动灯开关接地BSL-L左侧制动灯/尾灯BSL-R右侧制动灯/尾灯BSS位同步接口 (双向)BTN打开/关闭信号C摄像机 1 接地 CV+CAK, BF乘客侧碰撞感应式 (NECK-PRO) 头枕CAK, FA驾驶员侧碰撞感应式 (NECK-PRO) 头枕CAN A H远程信息处理控制器区域网络 (CAN) 高电平线CAN A L远程信息处理控制器区域网络 (CAN) 低电平线CAN B H车内控制器区域网络 (CAN) 高电平线CAN B L车内控制器区域网络 (CAN) 低电平线CAN C H发动机舱控制器区域网络 (CAN) 总线, 高电平线CAN C L发动机舱控制器区域网络 (CAN), 低电平线CAN D H诊断控制器区域网络 (CAN) 高电平线CAN D L诊断控制器区域网络 (CAN) 低电平线CAN E H底盘控制器区域网络 (CAN) 高电平线CAN E L底盘控制器区域网络 (CAN) 低电平线CAN G H前端控制器区域网络 (CAN) 高电平线CAN G L前端控制器区域网络 (CAN) 低电平线CAN H H车辆动态控制器区域网络 (CAN) 高电平线CAN H L车辆动态控制器区域网络 (CAN) 低电平线CAN I H传动系统传感器控制器区域网络 (CAN) 高电平线CAN I L传动系统传感器控制器区域网络 (CAN) 低电平线CAN K H多功能控制器区域网络 (CAN) 高电平线CAN K L多功能控制器区域网络 (CAN) 低电平线Clock +循环 1 高Clock -循环 1 低Crash碰撞信号Crash out, analog模拟碰撞输出端Crash out, dig数字碰撞输出端 (美国版)CTS in CTS 信号CV复合摄像机 1 CVD换档杆位置 D 的功能照明Data数据Data 0+数据频道 0 +Data 0-数据频道 0 -Data 1+数据频道 1 +Data 1-数据频道 1 -Data 2+数据频道 2 +Data 2-数据频道 2 -Rear data后部局域互联网 (LIN) 数据 (LIN 数据, 后部操作)MRM data转向柱模块局域互联网 (LIN) 数据 (LIN 数据, 发动机舱) DCM节气门促动器电机 (负)DCP节气门促动器 1 电机 (正)DF HL M左后转速传感器接地DF HL S左后转速传感器信号DF HR M右后转速传感器接地DF HR S右后转速传感器信号DF VL M左前转速传感器接地DF VL S左前转速传感器信号DF VR M右前转速传感器接地DF VR S右前转速传感器信号Diag.诊断DK1右气缸列翻转活门的位置传感器DK2左气缸列翻转活门的位置传感器DRV调压阀的促动DS 进气歧管压力传感器信号DS, BF+乘客侧压力传感器 +DS, BF-前排乘客压力传感器 -DS, FA+驾驶员侧压力传感器 +DS, FA-驾驶员侧压力传感器 -DS, HL +左后压力传感器 +DS, HL -左后压力传感器 -DS, HR+右后压力传感器 +DS, HR-右后压力传感器DST油箱压力传感器信号DZ-N2发动机转速 N2DZ-N3转速 N3EA氧传感器信号EA HFM热膜式空气质量流量传感器信号EA LDS增压压力传感器信号EA TANS进气温度信号EA UDS环境压力传感器信号ECO 12V ECO 阀 12VECO A ECO 阀 (-)ATA防盗警报系统 (EDW) 信号EF HFM1热膜式空气质量流量传感器信号EF REF1热膜式空气质量流量传感器参考信号EKP电动燃油泵的促动EV 1气缸 1 喷油嘴EV 2气缸 2 喷油嘴EV 3气缸 3 喷油嘴EV 4气缸 4 喷油嘴EV1喷油嘴输出级 1, 气缸 1EV2喷油嘴输出级 2, 气缸 4EV3喷油嘴输出级 3, 气缸 3 (A_P_EV3)EV4喷油嘴输出级 4, 气缸 6 (A_P_EV4)EV5喷油嘴输出级 5, 气缸 2 (A_P_EV5)EV6喷油嘴输出级 6, 气缸 5 (A_P_EV6)ExT1催化转换器上游的排气温度传感器 1 信号EXT2催化转换器下游的排气温度传感器 2 信号EXTS1左侧氧化催化转换器中的排气温度信号EXTS2压缩机上游的排气温度信号 T3E_ATF1催化转换器上游的废气温度传感器信号E_A_KS1A爆震传感器信号 A, 右气缸列E_A_KS1B爆震传感器信号 B, 左气缸列E_A_KS2A爆震传感器信号 A, 右气缸列E_A_KS2B爆震传感器信号 B, 左气缸列E_DPF压差传感器信号E_HFM1热膜式多点顺序燃料喷射/点火系统信号, 左气缸列E_HFM2热膜式多点顺序燃油喷注/点火系统信号, 右气缸列E_P3废气压力传感器信号E_RDS燃油压力传感器信号E_T1进气温度传感器信号E_T1_1左气缸列进气温度信号 (HFM)E_T1_2右气缸列进气温度信号 (HFM)FH H电动车窗升起FH T电动车窗降下FL尾灯的促动FLWTR液位开关信号 (仅在燃油品质较差的国家)FM1/AM FM1/AM 天线信号FM2FM2天线信号GND接地GR鼓风机调节器的促动GS, BF+前排乘客安全带紧急拉紧器 +GS, BF -前排乘客安全带紧急拉紧器 -GS, FA+驾驶员安全带紧急拉紧器 +GS, FA -驾驶员安全带紧急拉紧器 -GS, HL+左后安全带紧急拉紧器 +GS, HL-左后安全带紧急拉紧器 -GS, HR+右后安全带紧急拉紧器 +GS, HR-右后安全带紧急拉紧器 -GSS HL左后座椅安全带锁扣开关GSS HM后部中间座椅安全带锁扣开关GSS HR右后座椅安全带锁扣开关GSS, BF乘客侧座椅安全带锁扣开关GSS, FA驾驶员侧座椅安全带锁扣开关G_WLS液位开关接地H Side高侧HAV加热器切断阀HFE行李箱盖锁止元件HL +左后车门扬声器 +HL-左后车门扬声器 -RR主继电器HR+右后车门扬声器 +HR-右后车门扬声器 -HS 1霍尔传感器 1 信号HS 2霍尔传感器 2 信号HS(+)霍尔传感器电源HS(-)霍尔传感器接地HV_HS(+)HV 霍尔传感器供电HV_HS(-)HV 霍尔传感器接地HV_motor +HV 电机 (+开启)HV_Mot-HV 电机 (-开启)About ICall 按钮Info LED ICall 发光二极管 (LED)INJ H高侧喷油器的促动INJ L低侧喷油器的促动IP1S节流阀电位计 1 信号IP2S节流阀电位计 2 信号IPM节流阀电位计传感器接地IRS LED车内保护系统反馈IRS-OFF"车内保护系统关闭" 信号I_WLS液位开关信号KB, FA+驾驶员膝部气囊 +KB, FA-驾驶员膝部气囊 -KHZ冷却液节温器加热元件的促动KMD制冷剂压力KP燃油泵的促动KS1-Sig.爆震传感器信号 1KS2-Sig.爆震传感器信号 2KTS Sig.燃油温度传感器信号KUP1离合器开关信号KUP2互锁开关信号 (美国版)KWDGA曲轴传感器KWDGB曲轴传感器 (参考)KWGA曲轴传感器信号L Side低侧LED发光二极管LHP动力转向泵信号LIN局域互联网 (LIN) 总线LIN 1仪表板局域互联网 (LIN)LIN 2雨刮器/车顶局域互联网 (LIN)LIN A1中央操作单元 (ZBE) 局域互联网 (LIN)LIN B1前车门局部互联网 (LIN)LIN B2后车门局域互联网 (LIN)LIN B3上部控制面板局域互联网 (OBF LIN)LIN B4后侧信号采集及促动控制模组 (SAM) 局域互联网 (LIN)LIN B5左车门局域互联网 (LIN)LIN B6右车门局域互联网 (LIN)LIN B7车载电气系统局域互联网 (LIN)LIN B8恒温控制局域互联网 (LIN)LIN C1传动系统局域互联网 (LIN)LIN E1转向机构局域互联网 (LIN)LL L左侧阅读灯 12VLL R右侧阅读灯 12VLLTF Sig.增压空气温度传感器信号 (I_A_IATS2)LS IA氧传感器信号LS IP氧传感器泵电流LS UN氧传感器 Nernst 电压LS VM氧传感器接地LS2HK催化转换器中的氧传感器信号, 左气缸列LSCA1催化转换器上游的氧传感器的补偿电流LSCP1催化转换器上游的氧传感器的泵电流LSH1 催化转换器上游的氧传感器加热器信号LSH1HK催化转换器中的氧传感器加热器, 右气缸列LSH2HK催化转换器中的氧传感器加热器, 左气缸列LSHK催化转换器中的氧传感器信号, 右气缸列LSHU1氧传感器加热器, 通用氧传感器控制传感器LSHVK1催化转换器上游的氧传感器加热器, 右气缸列 (A_T_LSHKVK1) LSHVK2催化转换器上游的氧传感器加热器, 左气缸列LSIK左侧催化转换器和右气缸列中的氧传感器接地LSK催化转换器上游的氧传感器, 左气缸列LSU1A催化转换器上游的氧传感器, 右气缸列 (微调电阻器) LSU1N氧传感器控制传感器, 通用氧传感器信号LSU1P催化转换器上游的氧传感器, 右气缸列 (泵电流) LSU1S氧传感器泵电流LSU1UN催化转换器上游的氧传感器, 右气缸列 (Nernst 电压) LSU1US氧传感器微调电阻器 LSU1LSU1Vm氧传感器虚拟接地, 通用氧传感器LSU1Vm催化转换器上游的氧传感器, 右气缸列 (虚拟接地) LSU2Ia催化转换器上游的氧传感器, 左气缸列 (微调电阻器) LSU2Ip催化转换器上游的氧传感器, 左气缸列 (泵电流) LSU2UN催化转换器上游的氧传感器, 左气缸列 (Nernst 电压) LSU2Vm催化转换器上游的氧传感器, 左气缸列 (虚拟接地) LSVG1接地 (催化转换器上游的氧传感器)LSVN1电流测量, 催化转换器上游的氧传感器LUES发动机风扇 [脉冲宽度调制 (PWM) 信号]LV_HS(+)LV 霍尔传感器供电LV_HS(-)LV 霍尔传感器接地LV_Mot+LV 电机 (+ 前)LV_Mot-LV 电机 (- 前)HRA大灯光程调节M (+)进气节气门电机 +M (-)进气节气门电机 -Mic. +麦克风 +Mic. -麦克风 -Mic. 1+ 31-180麦克风 1+Mic. 2+麦克风 2+MK+头枕电机 (+ 上)ML HFM线路接地, 热膜式空气质量流量传感器ML+座椅靠背马达 (+ 前)ML/K靠背/头枕电机 (前/上)MLS转向柱入/出电机 (+ 入), 上/下 (+ 上)MLS, H转向柱上/下电机 (- 上)MLS, V转向柱入/出电机 (- 入)MOST媒体定向系统传输 (MOST)MOST in媒体定向系统传输 (MOST) 接收器输入MOST out媒体定向系统传输 (MOST) 发射器输出Motor +电机 (+)Engine电机 (-)MR氧传感器接地MR HFM 热膜式空气质量流量传感器信号接地MR HFM1热膜式空气质量流量传感器 (传感器接地)MR UDS环境压力传感器接地MR ULKP接地 (空气内循环阀电位计)Mute静音M_ATF1催化转换器上游的废气温度传感器接地M_DPF压差传感器接地O换档杆位置 N 的功能照明NC未分配NSL车后雾灯NSL-L左后雾灯NSL-R右后雾灯NTC负温度系数 (NTC) 电阻信号NV_HS(+)NV 霍尔传感器供电NV_HS(-)NV 霍尔传感器接地NV_Mot+NV 电机 (+ 开启)NV_Mot-NV 电机 (- 开启)NWAE2左气缸列排气凸轮轴传感器NWG-Sig.凸轮轴传感器信号NWGA1右气缸列排气凸轮轴调节器NWGE1右气缸列进气凸轮轴传感器NWGE2左气缸列进气凸轮轴传感器NWG_M传感器接地 1NWG_M2传感器接地 2NWHGSA排气凸轮轴信号NWHGSE进气凸轮轴信号NWSA 1右气缸列排气凸轮轴调节器NWSA 2左气缸列排气凸轮轴调节器NWSE 1右气缸列进气凸轮轴调节器NWSE 2左气缸列进气凸轮轴调节器NWVA2排气凸轮轴位置信号NWVE2进气凸轮轴位置调节器信号Oil temp.机油温度传感器信号OSS机油液位开关信号P换档杆位置 P 的功能照明SPS 12V速度感应动力转向阀 12VSPS A速度感应动力转向阀 (-)Poti (+)节气门位置传感器电源供应Poti (-)进气节流接地Pot. sig.进气节流信号R/P-S (+)R/P 锁止电磁阀 (正)R/P-S (-)R/P 锁止电磁阀 (接地脉冲)R换档杆位置 R 的功能照明RDS油轨压力传感器信号REG净化阀return_line前排乘客座椅占用和安全带张紧传感器的反馈RFL倒车灯RFL-L左侧倒车灯RFL-R右侧倒车灯RSS OFF RSS 关闭 +RSS ON RSS 开启 +RTS On RTS 信号RS控制阀RX电话 RX (输出)RX In ETC RX 信号 (输入)S 1 V前部传感器 1S 10 H后部传感器 10S 2 V前部传感器 2S 3 V前部传感器 3S 4 V前部传感器 4S 5 V前部传感器 5S 6 V前部传感器 6S 7 H后部传感器 7S 8 H后部传感器 8S 9 H后部传感器 9SB, BF+乘客侧侧部气囊 +SB, BF-乘客侧侧部气囊SB, FA+驾驶员侧侧部气囊 +SB, FA-驾驶员侧侧部气囊 -SB, HL-左后侧部气囊 -SB, HR+右后侧部气囊 +SB, HR-右后侧部气囊 -SB,HL+左后侧部气囊 +SBE前排乘客座椅占用识别传感器SENM1油箱压力传感器接地 1SH (+)后视镜加热装置电源供应SH (-)后视镜加热装置接地Shield保护板SH_High后部传感器控制器区域网络 (CAN) 高电平SH_Low后部传感器控制器区域网络 (CAN) 低电平S_GB玻璃破损传感器Sig.信号SL-li左侧尾灯SL-re右侧尾灯SLP二次空气泵 1 的继电器SLV二次空气阀SND LID 传感器信号SOS Ecall 按钮SOS LED Ecall 发光二极管 (LED)SP1M踏板值传感器 1 传感器接地SP1S踏板值传感器 1 信号SP2M踏板值传感器 2 传感器接地SP2S踏板值传感器 2 信号SS_BF+前排乘客前排侧部气囊传感器 +SS_BF-前排乘客前排侧部气囊传感器 -SS_FA+驾驶员前排侧部气囊传感器 +SS_FA-驾驶员前排侧部气囊传感器 -STR起动机继电器SUV1进气歧管转换阀SV自动变速箱 (AT) 换档阀SV_High前部传感器, 控制器区域网络 (CAN) 高电平SV_Low前部传感器, 控制器区域网络 (CAN) 低电平SV_M1上/下后视镜调节 (+ 上)SV_M1M2后视镜调节 M1/M2SV_M2左/右侧后视镜调节 (+ 左)TG L左侧燃油液位传感器TG R右侧燃油液位传感器THS冷却液节温器Touch control (+)触动式向上控制功能Touch control (-)触动式向下控制功能Touch control (Ground)触动式控制功能传感器, 接地Touch control (plus)触动式控制功能传感器正极TMOT冷却液温度传感器信号TV-GND接地TV-In L电视音频信号, 右声道TV-In R电视音频信号, 左声道TV-RX电视数据输出单元TV-TX电视数据输入TX电话 TX (输入)TX On ETC TX 信号 (输出)TX Out车辆信息通信系统 (VICS) TX 信号 (输出) TZS-Mot +附加车门锁, 电机UB电源UFS, BF+前排乘客前上部传感器 +UFS, BF-前排乘客前上部传感器 -UFS, FA+驾驶员侧最前面的传感器 +UFS, FA-驾驶员侧最前面的传感器 -ULKP1空气内循环阀电位计 1 信号ULKP2空气内循环阀电位计 2 信号U_DPF压差传感器供电U_PWG1踏板值传感器供电Video in视频信号 YVideo sig.视频信号 CVideo-GND视频接地VL +左前车门扬声器 +VL -左前车门扬声器 -VR+右前车门扬声器 +VR-右前车门扬声器 -Wake-up接通信号WB, VL+左前车窗气囊 +WB, VL-左前车窗气囊 -WB, VR+右前车窗气囊 +WB, VR-右前车窗气囊 -WH (+)后部警告元件供电WH ( - )后部警告元件接地WH ( Data )后部警告元件信号white TDCall 按钮WS LED TDCall 发光二极管 (LED) WTS Sig.水温传感器信号WV(+)前部警告元件供电WV( - )前部警告元件接地WV ( Data )前部警告元件信号ZUE 1点火信号 1, 点火线圈, 气缸 1 ZUE 2点火信号 1, 点火线圈, 气缸 4 ZUE 3点火信号 3, 气缸 3ZUE 4点火信号 4, 点火线圈, 气缸 6 ZUE 5点火信号 5, 点火线圈, 气缸 2 ZUE 6点火信号 6, 点火线圈, 气缸 5 CL 中央锁止机构ZV Ant.中央锁止机构天线模块信号ZV-Mot +中央锁止电机。
新款奔驰电控发动机电控维修手册003ME
起动时应有交流约 2.5V以上电压，怠速 时交流电压为5V以上, 波形信号见图
11
120发动机2个CKP
12
ME发动机电控系统元件测试
4．凸轮轴位置传感 器
ME—SFI控制系统， 凸轮轴位置传感器为 霍尔传感器，提供点 火正时及喷油正时一 缸上死点信号(见图)
83
84
空气喷射增压
压缩机工作
85
二次空气进入
86
87
二次空气喷射元件位置
88
二次空气喷射继电器控制
89
二、燃油蒸发控制系统EVAP
（美规）
90
EVAP元件位置
（欧规）
（美规）
91
EVAP泄漏检测组成元件（美规）
92
EVAP系统故障码
93
EVAP泄漏检测
94
EVAP泄漏检测
95
3100Ω 315Ω
3.4V左 右
1.2V左 右
50℃ 900Ω 100℃ 170Ω
1.9V 0.5V
9
ME发动机电控系统元件测试
3．曲轴位置传感器 ME—SFI控制，曲轴
位置传感器为电磁式 传感器，提供转速信 号，作为燃油喷射与 点火正时控制主要控 制信号(见图）
10
ME发动机电控系统元件测试
ME发动机控制系统
1
输入信号
DAS-Ⅲ防盗 （CAN-BUS） ASR/ESP/ETS/SPS ECT（仪表电脑） 点火开关电脑 空调电脑 油门踏板位置传感器 刹车开关信号 油箱压力（美规）
凸轮轴位置（霍尔式) 曲轴位置 水温 机油品质传感器 爆震 O2 DK马达位置信号 MAF空气流量计 电源（SAM电脑）

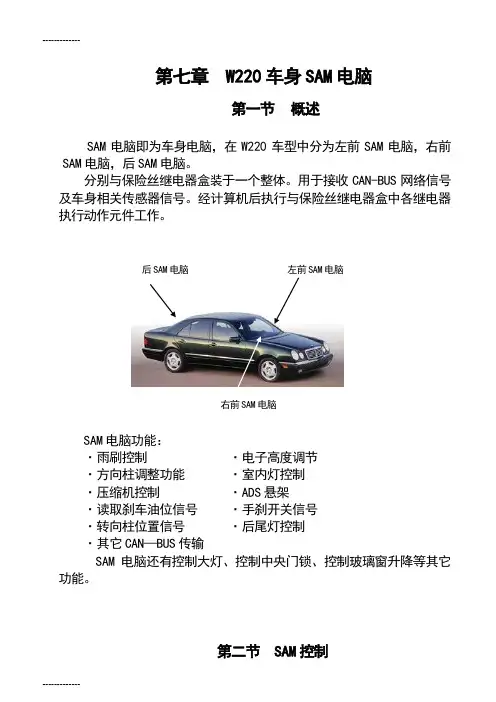

(整理)奔驰车身系统
第七章 W220车身SAM电脑第一节概述SAM电脑即为车身电脑，在W220车型中分为左前SAM电脑，右前SAM电脑，后SAM电脑。
分别与保险丝继电器盒装于一个整体。
用于接收CAN-BUS网络信号及车身相关传感器信号。
经计算机后执行与保险丝继电器盒中各继电器执行动作元件工作。
后SAM电脑左前SAM电脑右前SAM电脑SAM电脑功能：·雨刷控制·电子高度调节·方向柱调整功能·室内灯控制·压缩机控制·ADS悬架·读取刹车油位信号·手刹开关信号·转向柱位置信号·后尾灯控制·其它CAN—BUS传输SAM电脑还有控制大灯、控制中央门锁、控制玻璃窗升降等其它功能。
第二节 SAM控制一、大灯控制W220车型中大灯由灯光组合开关控制，组合开关将信号传至左前SAM电脑，N10/6，经过N10/6将开关信号转换为数位信号CAN-BUS连线与至右前SAM电脑，N10/7左前SAM电脑执行开关信号后送至左前继电器模组中K40/6继电器，控制右前大灯模组，经右前大灯模组转换为约10KV高压后，控制右前疝气大灯，发光。
右前SAM电脑接收CAN-BUS信号执行右前继电器盒中K10/7，执行左前大灯工作。
位于档风玻璃正止方的灯光传感器，用以接收室外光线的明暗作用，当大灯开关置于自动档时，此开关信号送到左前SAM电脑，同时灯光传感器接收光线变暗信号，传至天窗电脑，天窗电脑将此信号转为数位信号，传至CAN-BUS线路，左前SAM电脑接收此信号后，与灯光开关自动档信号一起控制大灯继电器K40/6、K40/7工作，使左、右大灯近光工作。
大灯远光/近光变换开关位于组合开关柱上，大灯变换开关将开关信号将开关信号送至组合开磁电脑N80，转换为数位信号后，由CAN-BUS 连线送至左前SAM电脑，控制左、右大灯远光与近光。
左前SAM电脑接收信号作用后，同时将此信号经CAN-BUS传输连线送至仪表板电脑A1，控制仪表板，远光指示灯亮。
第26讲 奔驰汽车电路图的分析
示。
上一页 返回
表6-15奔驰汽车电路图中各种符号的含义
返回
表6一16导线颜色代号的含义
返回
图6一36奔驰汽车电路图范例(一)
返回
图6一37奔驰汽车电路图范例(二)
上一页 下一页 返回
第26讲 奔驰汽车电路图的分析
• 四、奔驰汽车电路图识读
• 1.奔驰轿车电路图中电器部件的字母代号 • 下面以奔驰190 E款型轿车为例进行说明，奔驰190E款型
轿车电路图中器件字母代号的含义见表6-17。 • 2.奔驰190 E款型轿车转向信号灯与危险警报灯的电路 • 奔驰190 E款型轿车转向信号灯与危险警报灯的电路如图
第26讲 奔驰汽车电路图的分析
• 主要内容： • 一、奔驰汽车电路图中符号的含义 • 二、导线 • 三、奔驰汽车电路图范例 • 四、奔驰汽车电路图识读
第26讲 奔驰汽车电路图的分析
• 一、奔驰汽车电路图中符号的含义
• 奔驰汽车电路图中各种符号的含义见表6-15。
• 二、导线
• 导线颜色代码的含义见表6-16。 • 在早期的奔驰车电路图中，对于导线颜色符号大多采用两
返回
返回
表6-17奔驰190E款型的电路图中器件字母代号的含义
下一页
表6-17奔驰190E款型的电路图中器件字母代号的含义
下一页
表6-17奔驰190E6一38奔驰190E款型轿车转向信号灯与危险警报灯电路
返回
图6 - 39 M202款型的充电启动系统电路图
• 电器符号用代码及文字标注。代码前部是字母，表示电器 种类如:A为仪表，B为传感器，C为电容，E为灯，F为熔 断丝，G为蓄电池、发电机，H为喇叭扬声器，K为继电 器，L为转速、速度传感器，M为电动机，N为控制单元， R为电阻、火花塞，S为开关，T为点火线圈，W为搭铁点， X为插接器，Y为电磁阀，Z为连接套。代码后部数字代表 编号。一般电器代码之下注明电器名称。
奔驰 MPII电路图
27K
933, 934 Stationary air conditioning
6L
66G 69G 57L 60L 63L 9L 17L 12L 19L
K2
电瓶 disconnect开关
72G
P2
仪表盘 (INS)
38E
P3
行驶纪录仪(MTCO)
39G
X13
诊断插口
78L
X126
车队管理系统
75L
Z2
Additional cab-waistrail CAN星点
5G
CAN 1 车辆总线 CAN
A63
A64 A65 A66 A67 A68 A72 A74 A88 B68
只能刹车控制模块(EBS) 附加暖风 (HZR) 自动空调按钮模块 (AAC) 智能挂挡控制模块 (GS II) 减速器控制模块(RS) 附加暖风模块 (ZHE) 可编程控制模块 (PSM) 驱动 桥调制模块
Supplemental restraint system (SRS) control unit Stationary air conditioning control unit Lane Assistant (SPA) control unit Autonomous intelligent cruise control (ART) control unit 前模块 (FM) 后模块 (HM) 驾驶员门锁挡控制模块 (TMF) 副驾驶员门锁挡控制模块(TMB) 开关模块 4, 电业附加转向模块 (EHZ)
1
PE00.19-W-2150-99A 总 线 网 络 结 构 CAN-bus ， Model 930,
932, 933, 934
代码
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G2发电机
A1e1左转向指示灯
K40/4乘客侧保险丝继电器盒
A1e2右转向指示灯
N2/2 SRS电脑
A1e3远光指示灯
N7-1灯光控制电脑
A1e4燃油不足指示灯
N10/1左前SAM电脑
A1e7手刹/低刹车油指示灯
N22 A/C电脑
A1e8仪表照明
N73点火开关电脑
A1e9安全带指示灯
R3烟灰缸照明
W16/4搭铁
E4e1转向灯
W18搭铁
E6/1左侧边转向灯
W19搭铁
E6/2右侧边转向灯
X4 +12V电源接头
F1保险丝盒
27/30 +12V电源接头
F1f3 3号保险丝
Z37/2 CAN—BUS连线
K40/2驾驶侧保险丝继电器盒
Z37/3 CAN—BUS连线
N10/1左前SAM车身电脑
Z37/13 CAN—BUS连线
B14室外温度传感器
Z3/11点火开关电源
F1保险丝/继电器盒
Z7/1 +12V接线座
F1f4 4号保险丝
Z7/30 +12V接线座
F1f7 7号保险丝
Z37/2 CAN—BUS连线
F1f1010号保险丝
Z37/3 CAN—BUS连
A51后悬架传感器（自动大灯调整）
E2m1大灯角度调整电机
A52前悬架传感器（自动大灯调整）
N69/2右前门电脑
E17/5左后门灯
N69/3左后门电脑
E17/6后后门灯
N69/4右后门电脑
E17/9左前门灯
N70天窗电脑
E17/10右前门灯
N70s2后门灯开关
F1保险丝继电器盒
S17/3右前门灯开关
F1f16 16号保险丝
S17/4左前门灯开关
F1f18 18号保险丝
S17/5左后门灯开关
A1e15 SRS灯
R3e1照明灯
A1e16预热指示灯
S11刹车油位开关
A1e17 ABS灯
S17/3左前门开关
A1e21 ASR警告灯
S41 ECL开关
A1e44多功能显示屏（白）
S42档风玻璃清洗液位开关
A1e45多功能显示屏（红）
S68/9左前座椅/安全带功能开关
A1e47 BAS/ESP灯
S77/2液压油位开关
E3左小灯
N10/1左前SAM车身电脑
E3e1转向灯
N73点火开关电脑
E4右转向灯
S4组合开关
E4e1左转向灯
S4s1转向开关
E6/1左侧边转向灯
A1仪表板
S6/1s1危险灯开关
A1e1左转向指示灯
W1搭铁
A1e2右转向指示灯
W6/1搭铁
E3左小灯总成
W7/1搭铁
E3e1转向灯
W16/3搭铁
E4右小灯总成
W7/1搭铁
F1f11 11号保险丝
W16/3搭铁
F4后保险丝盒
W16/4搭铁
F4f3 3号保险丝
W18搭铁
F4f4 4号保险丝
W19搭铁
F4f5 5号保险丝
X4 +12V电源接线座
N7-1照明灯光电脑
X30/7 CAN—BUS连线
N70天窗电脑
X63/6 CAN—BUS连线
N70e1阅读灯开关
Z7/30 CAN—BUS连线
X30/7 CAN—BUS连线
F4f19 19号保险丝
A1仪表板
S17/5左后门开关
A1e8仪表照明
S17/6右后门开关
A1r1仪表灯调节器
S17/8尾箱灯开关
A12尾箱锁
W1搭铁
A12m1尾箱锁电机
W6/1搭铁
A12s1尾箱开关
W7/1搭铁
A37 PSE中控电脑
W18搭铁
E10/1空调出风口中央照明
E17/10右前门灯
N70s2后门灯开关
F1保险丝盒
S17/3左前门灯开关
F1f16 16号保险丝
S17/4右前门灯开关
F1f18 18号保险丝
S17/5左后门灯开关
F4后保险丝盒
S17/6右后门灯开关
F4f1 1号保险丝
W6/1搭铁
F4f2 2号保险丝
W18搭铁
F4f4 4号保险丝
W19搭铁
F4f5 5号保险丝
A1e48 BAS/ASR灯
U536 112/113引擎雨备
A1e49 BAS/ETS
W1搭铁
A1h1警告烽鸣器
W16/3搭铁
A1p1水温表
W18搭铁
A1p2燃油表
W19搭铁
A1p5转速表
W26搭铁
A1p8电子车速表
X4 +12V接线座
A37 PSE中控电脑
X11/4诊断座
B4油表传感器
X63/6诊断座
E2e1远光
X11/4诊断座接头
E2e3平刹灯
X62/21接线（由左前车速传感器）
E2e8近光灯
Z90左前VSS车速传感器接头
A1仪表板
N69/1左前门电脑
A37 PSE气动中控电脑
N69/2右前门电脑
E17/5左前门灯
N69/3左后门电脑
E17/6右后门灯
N69/4右后门电脑
E17/9左前门灯
N70天窗电脑
E2n1氙气大灯电脑
E1左大灯
E2n2氙气大灯点火电脑
E1e1远光灯
F1保险丝继电器盒
E1e3平刹灯
F1f15 15号保险丝
E1c8近光灯
N7-1灯光照明电脑
E1m1大灯角度调整电机
N71大灯角度自动调整电脑
E1n1氙气大灯电脑
W16/3搭铁
E1n2氙气大灯点火电脑
W16/4搭铁
E2右大灯
W18搭铁
N73点火开关电脑
Z37/14 CAN—BUS连线
S4组合开关
S4s1转向开关
A45方向盘游丝
W16/4搭铁
H2喇叭
X4 +12V电源
N10/1左前SAM电脑
X30/7 CAN—BUS连线
N73点火开关电脑
Z37/2 CAN—BUS连线
S4/2铁
. .
F4后保险丝盒
S17/6右后门灯开关
F4f1 1号保险丝
W6/1搭铁
F4f2 2号保险丝
W18搭铁
F4f4 4号保险丝
W19搭铁
F4f5 5号保险丝
X30/7 CAN—BUS连线
F4f19 19号保险丝
A1仪表板
E6/2右侧边转向灯
A1e1左转向指示灯
F1保险丝继电器盒
A1e2右转向指示灯
F1f3 3号保险丝
N70e2后门灯开关
Z37/2 CAN—BUS连线
N70e3门开关
Z37/3 CAN—BUS连线
R3烟灰缸照明
Z37/13 CAN—BUS连线
S6/1驾驶座开关总成
Z37/14 CAN—BUS连线
S17/3左前门开关
Z81/4 CAN—BUS连线
S17/4右前门开关
A1仪表板
N69/1左前门电脑
A37 PSE中控电脑
W19搭铁
E10/2空调出风口右照明
W29/8搭铁
E13/1手套箱照明
X58/4烟灰缸盒
E15/3后门灯
Z7 +12V接线座
E18/1尾箱灯
Z21/3后门开关接线座
E25/3左立柱灯
Z38倒灯灯接头
E25/4右立柱灯
S6/1e1危险信息灯开关
F1保险丝盒
W1搭铁
F1f1 1号保险丝
W6/1搭铁
F1f3 3号保险丝
