辊压机轴承位修复技术操作手册
辊压机轴磨损,应该怎么办？
辊压机轴磨损，应该怎么办？辊压机，因其水泥行业中的大量使用而成为工业行业中的主要生产设备。
但是因其使用频繁，往往造成各种损坏，比如常见的轴承位磨损，就给企业带来了巨大损失。
某辊压机：轴颈750mm、1:12锥、动辊支撑侧轴承位磨损、磨损深度1mm，轴承232/750CAKF1W33C3。
索雷工业碳纳米聚合物材料修复辊压机轴步骤1.修复部位表面除油；2.确定轴承轴向位置；3.采用《索雷辅助定位修复工艺》；4.修复部位打磨粗糙处理；5.轴承内圈刷涂SD7000脱模剂；6.调和适量SD7101H材料，并均匀涂覆修复部位；7.材料固化后，拆除轴承并清除多余材料；8.安装轴承，并检测轴承游隙。
辊压机由于其低转速高负荷的工作环境，轴和轴承过盈配合实际是两零件粗糙表面的配合，在碾压物料的过程中，轴承的高硬度特点对轴承位的长期挤压作用下，使粗糙峰因材料的塑性变形而相互挤平，从而减少了实际过盈量，降低了紧固连接的强度。
使盈配合变成过渡配合、甚至间隙配合，从而造成轴与轴承内圈相对运动形成磨损。
索雷工业碳纳米聚合物材料修复辊压机轴应用技术索雷工业碳纳米聚合物材料修复技术是利用碳纳米聚合物材料特有的机械性能和针对性的修复工艺在线修复辊压机等大型轴类的磨损。
修复工艺简单：对于辊压机轴磨损，利用《索雷辊压机轴修复工业艺》控制同心度，然后将碳纳米聚合物材料直接涂抹于配合部位，依靠轴承内圈和轴部件的配合关系，进行修复填充配合面，使之达到100%的配合面，满足设备紧固要求，避免间隙的存在满足运行需求。
其优点是粘结力好，良好的抗压性能、抗磨损性能及具备金属所具有的弹性变形等综合力学性能实现在线修复，修复效率高。
索雷工业碳纳米聚合物材料类似一种冷焊技术，在线修复过程中不会产生高温，很好的保护设备本体不受损伤，且修复过程中不受磨损量的限制。
综上所述，索雷工业碳纳米聚合物材料修复辊压机轴承位方面具有修复效率高，实现在线修复，综合修复成本低，给企业设备维修维护方面提供有力的解决方案，大大降低企业的生产成本。
《辊压机手册》word版
第一章概述辊压机是八十年代中期在国际上发展起来的新型粉碎设备。
以它为主组成的挤压粉磨新工艺在节能方面有着显著的效果，受到国际水泥界的普遍重视，成为发展粉磨工艺的一项新技术。
该机应用高压料层粉碎能耗原理，采用单颗粒粉碎群体化的工作方式。
脆性物料经过高压挤压（该机在压力区的压力约为150Mpa）使物料的粒度迅速减小，0.08mm的细粉含量达到20～30%，小于2mm的物料达到70%以上，并且在所有经挤压的物料中在在有大量的裂纹，使物料在下一个工序中粉磨时，所需的能耗大幅度降低。
根据国外有关资料的报导和我们已取得的实际使用经验，采用此设备的粉磨系统比未采用该设备的粉磨系统可增产50～200%，单产电耗可降低20～35%。
并且由于磨辊的磨损小，使得单位磨耗大为降低，同时设备工作的噪音、粉尘等均较小，改善了工人劳动环境，充分显示出其卓越的经济效益和社会效益。
辊压粉碎机的主体是两个相向转动的辊子。
脆性物料由输送设备，送入装有称重传感器的称重仓，而后通过辊压机的进料装置，进入两大小相同，相对转动的辊子之间，由辊子一面将物料拉入辊隙中，一面以其间的高压将物料压成密实的物料饼，最后从辊隙中落下，经出料斗，由输送设备提出。
由下一工序对物料饼作进一步的分散或粉磨。
第二章结构简介辊压粉碎机结构较为复杂，载荷很大，系统、部件较多。
为了更好地使用该设备，必须对其各个部件和每夜和必要的了解。
该设备是由轴系、主机架，进料装置、传动系统、液压系统、润滑系统、辊罩、检测系统组成。
见辊压机总图。
两磨辊分别为固定辊与活动辊，活动辊安装于机架内腔的导轨上，固定辊固装于机架立柱上。
进料装置、液压系统、润滑系统均安装在主机架上。
主减速机－行星减速机用缩套联轴器悬挂在主轴上，由扭矩平衡装置平衡其输出扭矩，主电机的驱动力矩通过十字轴式万向节传动轴传给行星减速机。
轴系分两套，其中一套是固定不动的，即固定辊轴系，另一套则是可以在机架内腔作水平方向往复移动的，即移动辊轴系。
辊压机轴承室磨损维修方法
辊压机轴承室磨损维修方法引言：辊压机是一种常用于金属加工的设备，其主要功能是通过辊轮的旋转，将金属材料进行塑性变形。
辊压机的轴承室是其中一个重要的部件，承载着辊轮的旋转和金属材料的压制力。
然而，由于长时间的工作和磨损，轴承室常常会出现磨损，从而影响辊压机的正常运行。
本文将介绍辊压机轴承室磨损的维修方法。
一、检查磨损情况：在进行维修之前，需要对轴承室的磨损情况进行全面检查。
可以通过观察和测量的方式来确定轴承室的磨损程度。
常见的磨损情况包括轴承孔的变形、磨损和凹陷等。
同时，还需要检查轴承室的密封情况，确保没有泄漏和污染。
二、轴承室磨损的维修方法：1. 研磨修复：对于轴承室的轻微磨损，可以采用研磨修复的方法。
首先，使用砂轮或砂纸对轴承室内壁进行研磨，将磨损的部分磨平。
然后，使用测量工具检查轴承孔的尺寸是否达到规定要求。
如果尺寸不符合要求，可以继续研磨，直到达到要求为止。
2. 补焊修复：对于轴承室的严重磨损或凹陷，可以采用补焊修复的方法。
首先，使用氧乙炔焊接设备对轴承孔进行预热，然后使用合适的焊条进行补焊。
补焊时需要注意控制焊接温度和速度，以免造成过热和变形。
焊接完成后，使用砂轮将焊接处进行打磨，使其与原有的轴承孔表面平整一致。
3. 更换配件：如果轴承室的磨损程度过于严重，无法通过修复来恢复其功能，那么就需要更换新的轴承室配件。
在更换配件时，需要选择与原有配件相匹配的规格和型号，确保其能够正常安装和运行。
三、维护保养：除了及时进行轴承室磨损的维修之外，还需要进行定期的维护保养工作，以延长轴承室的使用寿命。
维护保养包括定期清洗轴承室和润滑轴承。
清洗轴承室时，可以使用洗涤剂和刷子将其中的杂质清除。
润滑轴承时，需要选择适当的润滑油或润滑脂，涂抹在轴承室和轴承上，以减少磨损和摩擦。
结论：辊压机轴承室磨损是辊压机运行过程中常见的问题，但通过及时的维修和保养，可以有效延长轴承室的使用寿命，保证辊压机的正常运行。
在维修过程中，可以采用研磨修复、补焊修复或更换配件等方法，具体的选择需要根据磨损情况来确定。
辊压机轴承位磨损现场修复简简单单
水泥行业辊压机在长期运行中受冲击、振动影响，以及维护保养等多种因素的影响下，常会造成轴承的损坏及轴承位的磨损等问题。
轴承位磨损后如不及时修复，会威胁到设备的安全运行，带病运行不但会造成轴承位的进一步磨损，还会造成轴承的损坏。
关于辊压机轴承位磨损的几种修复方法辊压机轴承位磨损的传统修复方法，一般是将辊体拆卸后运往加工单位，堆焊后机加工修复，这种修复方法不但修复周期长、费用高、工作量大，而且大面积堆焊产生的热应力可能造成轴的裂纹，缩短使用寿命。
并且这种用金属修补金属的方法不能改变硬对硬的配合关系，有效配合面积有限，在运行一段时间后还会再次出现磨损。
高分子复合材料修复是近几年兴起的现场修复手段，材料具有极好的粘着力、抗压性及各项综合性能。
通过采用相应施工工艺即可对磨损的轴承位实现完美在线修复，不需要拆卸辊体，只要露出磨损面即可，修复时间短、费用低、劳动强度小，应用较为广泛的有2211F 金属修复系列。
采用高分子复合材料修复辊压机轴承位磨损，不会产生热应力不良影响，而且可以实现轴承与轴的100%面配合，消除了配合间隙，避免再次磨损的产生。
下面就以中联水泥集团辊压机轴承位磨损修复为例，详细说明修复过程。
中联水泥辊压机轴承位磨损现场修复中联水泥某厂在检修过程中发现辊压机动辊非转动侧轴承位磨损，并且造成了轴承损坏，发现此问题后，企业与我司联系形成合作。
我司技术工程师前往企业，通过定位法保证同轴度，采用高分子复合材料现场修复辊压机轴承位，为企业节省了大量的外协修复费用和宝贵的时间。
设备型号：HFCG160-120轴径：750mm，1:12锥轴承位宽：475mm轴承型号：232/750CAKF1w33C3磨损量：单边磨损2.5mm施工步骤如下：设备外貌表面处理试装轴承调和材料2211F涂抹材料装备轴承。
新技术修复水泥辊压机轴承位磨损
新技术修复水泥辊压机轴承位磨损辊压机，又名挤压磨、辊压磨，是国际80年代中期发展起来的新型水泥节能粉磨设备，具有替代能耗高、效率低球磨机预粉磨系统，并且降低钢材消耗及噪声的功能，适用于新厂建设，也可用于老厂技术改造，使球磨机系统产量提高30—50%，经过挤压后的物料料饼中0.08mm细料占20—35%，小于2mm 占65—85%，小颗粒的内部结构因受挤压而充满许多微小裂纹，易磨性大为改善。
辊压机是根据料床粉磨原理设计而成，其主要特征是：高压、满速、满料、料床粉碎。
辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
以水泥行业为例，辊压机的轴承位磨损最为常见，但是修复的具体情况却不尽相同。
某辊压机设备参数：合肥院HFCG160-140，轴颈750mm-790mm,1:12锥，轴承型号232/750CAKF1/W33C3，传动侧固定辊和活动辊轴承位磨损分别为1-2mm、3-4mm，支撑侧固定辊轴承位磨损2-3mm。
常规的几种外协方式，操作繁杂，即便是能够完成在线修复的，大部分也会对设备造成二次伤害，在种种考虑和实验之下，企业最终选择了索雷工业碳纳米聚合物技术。
索雷碳纳米聚合物材料技术，一种冷焊（粘结）技术，在线修复过程中不会产生高温，很好的保护设备本体不受损伤，且修复过程中不受轴单边磨损量的限制。
材料优点是粘结力好，良好的抗压性能、抗冲击性能及具备金属所具有的弹性变形等。
碳纳米聚合物材料使用过程中不会产生金属疲劳磨损，在设备正常维护保养的前提下，其修复后使用寿命甚至高于新部件的使用寿命。
以下是索雷“基准刮研法”技术对磨损的辊压机轴承位进行的现场修复——确定材料用量及基准定位点；1.用乙炔火焰、电动工具将磨损部位表面进行处理，然后用丙酮或无水乙醇将待修复部位清洗干净，确保表面干净、干燥；2.部件表面涂抹SD7000脱模剂，严格按体积比3:1调和SD7101H材料，搅拌至颜色均匀一致，没有色差；3.涂抹SD7101H，清理多余材料；4.再次用丙酮或无水乙醇将待修复部位和相对应的零件清洗干净；5.进行足够时间的固化，材料完全固化条件为：24小时/24℃，温度每提升11℃，固化时间缩短一半，但提升温度不得超出材料的承受温度。
辊压机轴承位、轴承室磨损了怎么办？

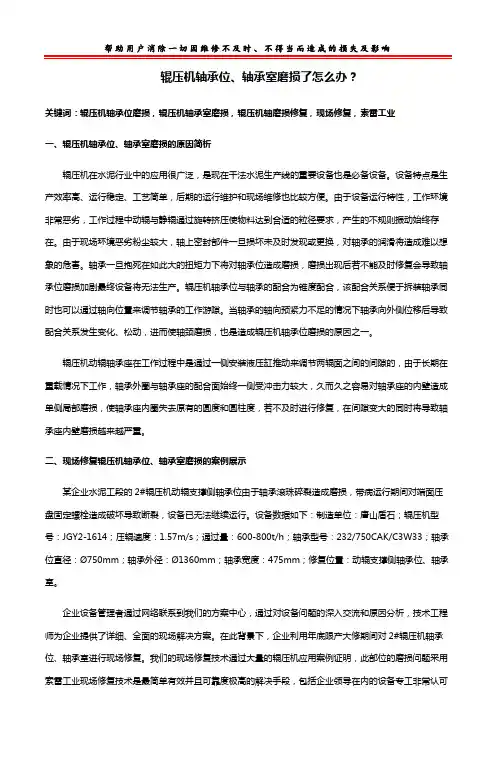

辊压机轴承位、轴承室磨损了怎么办？关键词：辊压机轴承位磨损，辊压机轴承室磨损，辊压机轴磨损修复，现场修复，索雷工业一、辊压机轴承位、轴承室磨损的原因简析辊压机在水泥行业中的应用很广泛，是现在干法水泥生产线的重要设备也是必备设备。
设备特点是生产效率高、运行稳定、工艺简单，后期的运行维护和现场维修也比较方便。
由于设备运行特性，工作环境非常恶劣，工作过程中动辊与静辊通过旋转挤压使物料达到合适的粒径要求，产生的不规则振动始终存在。
由于现场环境恶劣粉尘较大，轴上密封部件一旦损坏未及时发现或更换，对轴承的润滑将造成难以想象的危害。
轴承一旦抱死在如此大的扭矩力下将对轴承位造成磨损，磨损出现后若不能及时修复会导致轴承位磨损加剧最终设备将无法生产。
辊压机轴承位与轴承的配合为锥度配合，该配合关系便于拆装轴承同时也可以通过轴向位置来调节轴承的工作游隙。
当轴承的轴向预紧力不足的情况下轴承向外侧位移后导致配合关系发生变化、松动，进而使轴颈磨损，也是造成辊压机轴承位磨损的原因之一。
辊压机动辊轴承座在工作过程中是通过一侧安装液压缸推动来调节两辊面之间的间隙的，由于长期在重载情况下工作，轴承外圈与轴承座的配合面始终一侧受冲击力较大，久而久之容易对轴承座的内壁造成单侧局部磨损，使轴承座内圈失去原有的圆度和圆柱度，若不及时进行修复，在间隙变大的同时将导致轴承座内壁磨损越来越严重。
二、现场修复辊压机轴承位、轴承室磨损的案例展示某企业水泥工段的2#辊压机动辊支撑侧轴承位由于轴承滚珠碎裂造成磨损，带病运行期间对端面压盘固定螺栓造成破坏导致断裂，设备已无法继续运行。
设备数据如下：制造单位：唐山盾石；辊压机型号：JGY2-1614；压辊速度：1.57m/s；通过量：600-800t/h；轴承型号：232/750CAK/C3W33；轴承位直径：Ø750mm；轴承外径：Ø1360mm；轴承宽度：475mm；修复位置：动辊支撑侧轴承位、轴承室。
福世蓝压榨辊轴承位磨损修复技术详解
真空压榨辊轴承位磨损修复详解1、设备简介真空压榨多用于中、高速纸机。
真空压榨的上压辊为石辊，下压辊为真空压辊。
真空压辊位于纸机的四辊三压区，其构造与真空伏辊及吸移辊基本相同，辊壳由青铜或不锈钢铸成，辊壳的厚度由需要的刚度和强度来决定。
纸机的其他工作参数如车速、真空度等不变，辊壳愈厚，脱水能力愈小。
高速抄纸时，毛毯和湿纸的水分被吸出之后，经过辊上眼孔，几乎来不及达到真空室中便转过真空吸水区，然后被辊子的离心力抛入白水盘。
真空室的作用仅用来抽吸壳眼孔中的空气，辊壳越厚，抽吸空气的体积越多。
所以，采用高强金属制成辊壳较薄的真空压辊，有利于提高压榨脱水效率。
真空压榨可以从湿纸中脱去更多的水，与普通压榨相比可提高出纸干度，纸幅也较少压溃，沿横幅宽度上脱水比较均匀，毛毯较能保持稳定的良好状态。
但是真空压榨也有其缺点，如辊体强度被减弱，结构变得复杂，由于需要抽真空致使动力消耗增大，产生噪声污染，对某些纸种纸面上可能出现的孔痕。
2、设备问题与原因分析真空压榨辊传动所用轴承一般为双列调心滚子轴承，轴承与轴热装后直接配合。
根据各种磨损情况的出现分析总结出以下几点磨损原因：（1）压榨辊轴承位工作温度高，在正常生产运行中轴承处在密封环境中正常运行温度相对较高，轴承的各个构件都会因此受热膨胀，更容易使物料侵入附着，造成轴承滚动体运行阻力增大，使滚动体表面出现小麻点或坑状剥落，而剥落的金属会附着在滚道表面上导致滚道表面粗糙化。
（2）真空压榨辊吸收纸张水分时湿气较大，密封不严生产中飞溅的纸毛会侵入轴承，且无法清除，进入滚珠致使轴承润滑效果下降，滚柱运行阻力增大摩擦内圈，使内圈受热膨胀出现间隙，造成磨损。
（3）设备长期运行，轴承及轴承位由于金属本身特性，存在一定程度的疲劳变形，无法保证轴承内圈在安装时的过盈量，使其预紧力量不足，造成轴承内圈相对转动，造成轴承位磨损。
损坏部件及使用环境3、传统修复方式的优劣势分析（1）传统修复模式目前修复压榨辊轴承位的常用方法是刷镀、镶嵌轴套、堆焊、热喷涂、激光融覆等。
压榨辊轴承位磨损维修工艺
压榨辊轴承位磨损维修工艺以压榨辊轴承位磨损维修工艺为标题，本文将介绍压榨辊轴承位磨损的原因、磨损检测方法以及维修工艺。
一、磨损原因压榨辊轴承位磨损主要有以下几个原因：1. 过载工作：长期在超负荷状态下工作，导致辊轴承位承受过大的载荷，从而导致磨损。
2. 润滑不良：辊轴承位的润滑不足或润滑油质量不好，会使轴承处于干摩擦或润滑不良状态，加速磨损。
3. 温度过高：辊轴承位工作时温度过高，会使润滑油膜失效，摩擦增大，从而导致磨损。
4. 轴承材料质量不良：轴承材料的硬度不够或质量不合格，容易导致磨损。
5. 安装不当：如果轴承位的安装不合理或不严密，会导致轴承与轴颈之间产生相对位移，从而引起磨损。
二、磨损检测方法对于压榨辊轴承位磨损的检测，可以采用以下几种方法：1. 观察：通过肉眼观察轴承位表面是否有磨损痕迹，如磨损凹坑、磨痕等。
2. 触摸：用手触摸轴承位表面，感受是否有明显的磨损感。
3. 检测仪器：使用磨损检测仪器，如磨损仪、磨损测试仪等，对轴承位进行定量检测，得出磨损程度的数据。
三、维修工艺对于压榨辊轴承位的磨损，可以采取以下几种维修工艺：1. 清洗：首先将磨损轴承位进行清洗，去除其中的灰尘、油污等杂质，保持工作区域的清洁。
2. 磨削：使用磨床或其他磨削设备，对磨损的轴承位进行磨削处理，使其恢复到规定的尺寸和形状。
3. 涂覆：在磨削后的轴承位表面，涂覆一层耐磨涂层，增加轴承位的耐磨性能。
4. 调整：对轴承位的安装进行调整，确保轴承与轴颈之间的配合间隙适当，避免磨损。
5. 润滑：在维修后的轴承位上添加适量的润滑油，保持轴承位的润滑状态，延长使用寿命。
压榨辊轴承位的磨损是由于过载工作、润滑不良、温度过高、轴承材料质量不良和安装不当等原因导致的。
我们可以通过观察、触摸和检测仪器等方法来检测轴承位的磨损程度。
在维修工艺上，我们可以采取清洗、磨削、涂覆、调整和润滑等措施来修复磨损的轴承位，以延长其使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前言
辊压机由两个相向同步转动的挤压辊组成，一个为固定辊，一个为活动辊。
物料从两辊上方给入，被挤压辊连续带入辊间，受到50-100MPa的高压作用后，变成密实的料饼从机下排出,可较大地降低粉磨能耗。
针对辊压机轴承位磨损传统修复方法往往采用补焊、刷镀、喷涂等工艺进行离线修复，最直接的影响就是停机时间长、综合费用高、劳动强度大。
淄博福世蓝高分子复合材料技术有限公司借助其全球化的技术资源整合平台，成功引进国际前沿修复方式即高分子复合材料修复法实现了在线修复，该技术非常匹配应用于辊压机轴承位磨损修复，可免拆卸免机加工修复，既无补焊热应力影响，修复厚度也不受限制，同时产品所具有的金属材料不具备的退让性，可吸收设备的冲击震动，避免再次磨损的可能，并大大延长设备部件的使用寿命，为企业节省大量的停机时间，创造巨大的经济价值。
二、设备问题分析
造成辊压机轴承位磨损的主要原因由以下几点：
1、辊压机物料粒度的控制不力；
2、辊压机密封失效，造成轴承载荷增大；
3、轴承疲劳运行，造成轴承游隙偏大；
4、压盘预紧力不足；
5、冷却铜管频繁堵塞或设计过细；
6、没有定期清除稳流仓物料，排除富集金属物，使设备频繁过载调停影响轴承寿命；
7、液压系统隐患辊缝长期偏差现象严重。
三、修复步骤
1、表面处理：去除前后轴肩表面、轴承位表面、轴承内圈表面污物和高点；去除所
有螺栓孔和压盘通孔边缘的毛刺；使用砂轮片将磨损部门打磨出金属原色；
2、确定定位点：首先轴径磨损量加点定位点，高度略高于单边磨损量；以样板尺为基准，使用磨光机、锉刀等工具进行修磨，使其高度与单边磨损尺寸接近一致；
3、空试轴承：安装轴承，并用压盘紧固轴承，紧固压盘螺栓过程中保持较小预紧力，并测量同心度和垂直度，精度误差小于0.2mm；
4、清洗表面：使用无水乙醇清洗轴承位表面和轴承内圈表面，轴承内圈表面涂刷803脱模剂；
5、涂抹材料：将调和均匀的金属修复材料直接涂抹修复表面，并保证高分子材料的填充效果，然后用刮板均匀涂抹，厚度略高于支撑点高度；
6、尺寸恢复：安装轴承，均匀紧固压盘，留下足够预紧量；
7、固化：自然固化6-12小时后拆除压盘和轴承，并去除多余材料；
8、再次涂膜材料：使用砂带打磨修复后材料表面生成的釉面及脱模剂，清洗干净后，再调和金属修复材料涂抹至整个轴承位的表面；
9、安装：快速安装轴承，整个安装紧固过程控制在时间控制在40分钟之内。
紧固螺栓时，对称紧固。
此次安装螺栓全部紧固到位。
10、后期预紧：设备空载3小时紧固一次螺栓，载料6小时、12小时、24小时各紧固一次。
四、修复示意图
五、注意事项
1、第一遍涂抹材料时要用手反复揉搓，保证材料充实每个微孔。
涂抹时注意材料厚度，小径厚大径薄。
2、轴承装配之前测量轴承游隙，根据轴承游隙、锥度算出预紧量。
3、修复辊压机抓住两个重点一个关键：保证同轴度和垂直度是修复辊压机的重点；保证一定的预紧力是修复辊压机的关键。
4、打麻点或焊接支撑点时要用样板尺反复测量及反复空试，以便控制和调整安装精度及预紧力。
5、使用调心轴承轴的同轴度公差应控制在轴承游隙范围之内。
6、使用旧轴承修复时预紧量适当缩小。
7、修复完成后建议企业不带料空转辊压机6-8h。
另外要保证每运行8h停机紧固轴承压盖螺栓，紧固3-4次。
8、冬季施工时高分子复合材料调和难度稍大，可采用碘钨灯或电暖气等对材料树脂部分进行加热，方便材料的调和，加热不可采用明火加热，不可对固化剂进行加热。
六、修复材料
材料名称材料型号包装体积材料用途数量福世蓝高分子复合材料2211F 组/1050g 金属修复根据磨损量计算福世蓝脱模剂803 罐/750g 脱模 1
七、现场图片
表面处理材料涂抹
装配轴承测量垂直度
再次涂抹材料装配
八、材料说明书。
