素描基础—透视及平行透视作图

• 这就是“透视现象”。
近大远小
透视
• 【透视】 绘画理论术语。“透视”一词源 于（看透）。最初研究透视是采取通过一 块透明的平面去看景物的方法，将所见景 物准确描画在这块平面上，即成该景物的 透视图。后遂将在平面画幅上根据一定原 理，用线条来显示物体的空间位置、轮廓 和投影的科学称为透视学。
• 变线：与画面成角度、彼此平行的线。
平行透视
• 有一个面与画面成平行的正方形或长方形 物体的透视。平行透视只有一个消失点。
• 这种透视有整齐、平展、稳定、庄严的感 觉。
平行透视解析
平行透视只有一个消失点，这个消失点就是视平线 上的心点，因此平行透视也称为一点透视。
消失点
立方体的边棱在画面前成三种状态，水平边、垂直边、 直角边。前两种为原线，不消失，后一种是平行透视中唯一 的变线。
意大利拉斐尔的 《雅典学院》，虽 属中景构图，中心 人物不大，但由于 采取了平行透视构 图方法，对称的、 高大的建筑直角边 线直指画幅中心， 因此牵引掌握了视 线，使主要形象得 到突出。同进，一 道道拱门造成了很 深的透视感。
荷兰霍贝玛 的《林荫道》， 属平行透视图， 观者正对小道， 在隐约的直角线 限定下，道路迅 速由宽变窄，两 边的树木由高变 矮，由疏变密， 向心点延伸集中， 从而将观者视线 顺引到深处，产 生画面的深度距 离感。这种方法 适合表现长廊、 遂道、公路、铁 道等。
思考：
3D粉笔画
谢谢
透视术语
• 视点：人眼被忽略为一个观察点，其所在 的位置称为视点。
• 透明画面：假设的理论画面，简称画面。
• 心点：视点对画面的垂直落点。（平行透 视的心点也就是它的消失（灭）点）
• 视平线与正中线：以心点为枢纽在画面上 画一条水平线和一条垂直线，水平线称视 平线，垂直线称为正中线。
• 视中线：连接心点与视点的直线。
移动
移动
移动
移动ቤተ መጻሕፍቲ ባይዱ
观察立方体移至与视平线等高时（或移至 心点时），立方体的形态有何变化？

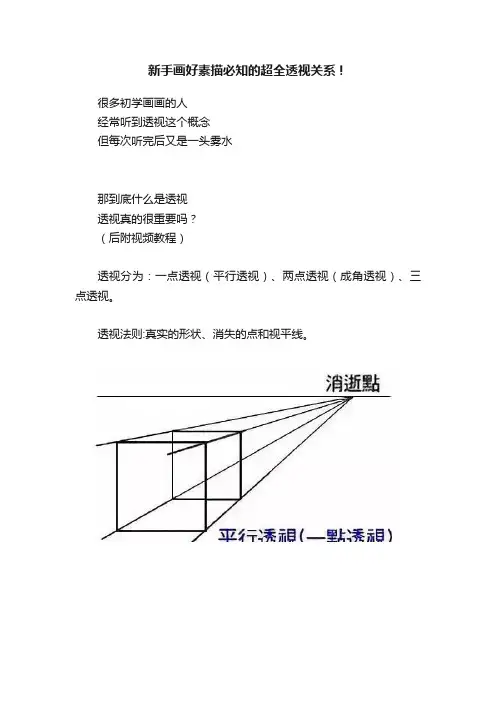

平行透视的作图步骤 ：
1．先画出视平线
2．在视平线上找一个点 作为心点（即平行透视的 消失点）。
3．在视平线外的地方画 一个矩形（正方形或长 方形） 4．将矩形的四个角与心 点（消失点）连线。
5．从连接线中随意截取 位置，画平行于正方形或 矩形的线。 6．将立方体虚线的部分 连成实线。
连成实线 矩形
视平线
消失点
连接线
平行于矩形的线
平行透视作图作业
• 正方形的边 长为：
• 4厘米
请把我变成透明玻璃体
平行透视画法的运用：
利用平行透视图的画法可以将生 活中常见的各种立体的方形物品 的透视图准确作出,如楼房、桌子、 电视机、沙发等等。
平行透视图的视觉效果：
平行透视的特点决定着 平行透视构图的效果，比 如平行透视关系中的水平 原线，在画面上会产生一 种平衡稳定的因素；有一 组变线一直角线，都向视 域中心顺延集中，可以起 到延伸视线，推远画面深 度的作用；有一个消失点， 形成一个视觉中心，是所 有直角线的内核，起到集 中视线，突出中心形象、 情节的作用。
素描基础
◆透视 ◆解剖
透视
透视
• 在二维平面内表现三维立体空间的方法
透视
• 透视(Perspective)的概念： 一幅写实的图画会使观者产生跨过画框就 能进入画面深处的感觉。使观者对平面景 物图形产生空间意识感和立体凹凸感。
• 我们生活中观察物体时,常会发现同等大小 的物体, 处在近处的大,处在远处的小, 处在 无限远时, 物体便汇集在一个点。
作品欣赏
意大利达·芬奇的《最后的晚餐》，画面属于典型的平行透视关系，心点就在 画幅中心基督所在的位置上，屋顶、两侧墙的窗框所形成的一组直角线直指心点， 诱导集中视线，突出了中心人物。餐桌长长的水平线横贯左右，既形成了一种稳 静的气氛，又起到了截止视线下物的作用。加上基督的冷静、庄重、威严的形象 刻划，十二个门徒三人一组顺桌排开、分列两旁的对称构图，形成了一种静与动 的对比、制约。同时餐桌对着观者，采取了全开放的艺术处理方法，可使观者得 到身临其境，入座就餐，参与这场活动的机会。
直角边 水平边
垂直边
立方体有一个可见的面（代表一类面）与画面平 行，称平行面，是空间平面中唯一不消失不变形的平 面，它的边线均属原线。
平行面
立方体含有直角边的水平面、直角面都发生透视形变， 比如水平面离视平线越远越宽，越近越窄。
立方体B 立方体A
比较立方体A与立方体B的水平面大小。
立方体的水平面只要与视平线等高，就压缩为一条直线贴于视 平线。同理，直角面离正中线越远越宽，越近越窄；贴于正中 线，就会被压缩为直线。
