发展----- 硬件与软件的发展可相互独立发展。 这样在升级硬件时不影响软件， 同样在升级软件时 不影响硬件。
一体化----- 通过通过以太（Ethernet）网接口与信息网络联接， 以及提供智能现场仪表（IFD）接 口与 IFD 的数字集成， 从而实现了生产管理信息网、 生产控制网到测量的一体化。 I/O----I/O 组件全部为变压器耦合隔离和光电隔离， 一对一转换， 过流保护， 不用保险丝， 提高 系统运行时间。
通讯----- 建立于 OSI 模型上， 符合 IEEE 的标准， 遵循 MAP 协议， 这样可以使与 MAP 兼容的非 福克斯波罗产品纳入 I/A Series 系统。 这种非排它性使用户能兼收并蓄各家产品的长处， 构成满意的综合控制系统。 显示----- FoxDraw 软件提供三维空间的显示画面
10.应用开发功能 应用开发工具用于建立所有系统站的程序。 执行工具包括文件加工、 输入、 解 释、 翻译、 连接、 测试以及用几种编程语言写的维护程序。 对所有站的程序开发由语言处理机来支持。 11.用户应用程序执行
现场总线（Fieldbus）
现场总线上连 CP， 下接现场总线组件（FBM， 即 I/O 卡件）， FBM 是现场传感器/执行器与控制处 理机的接口。 FBM 对现场设备使用的电气输入/输出信号进行适当地转换使得通过现场总线能与这些 装置通讯。 现场组件可与控制处理机 CP 或运行 I/A Series 综合控制软 件的个人计算机连接。 各种 FBM 与工厂中通常遇到的各种现场信号相匹配。 而且， 由于这 些组件是由软件组态的， 所以它们 的品种要比以前的系统少得多。
* 宽 带（ BROADBAND LAN - BASEBAND LOCAL AREA NETWORK）： 通讯规程符合: IEEE802.4 标准（MAP）。 结构形式：总线结构。 信号传送方式：TOKEN PASSING （令牌传送）。 数据传输速率：10 Mb/s 通讯传送介质：同轴电缆 15 km。 可下挂 64 个 载波带 * 载波带（ CARRIERBAND LAN-CARRIERBAND LOCAL AREA NETWORK）： 通讯规程符合：IEEE802.4标准（MAP）。 结构形式：总线结构。 信号传送方式：TOKEN PASSING （令牌传送）。 数据传输速率：5 Mb/s 通讯传送介质：同轴电缆 1.2 km、光缆 10 km。 可下挂 64 个节点总线 * 节点总线（NODE BUS）： 通讯规程符合：IEEE802.3（Ethernet 以太网）。 结构形式：总线结构。 信号传送方式：Carrier Sense Multiple Access With Collision Detection 。 带冲突检测的多路送取争用总线。 数据传输速率：10 Mb/s 通讯传送介质：同轴电缆 30 m（不带扩展组件）。用扩展组件每次 300 m， 可 用二次。 可下挂 64 个站组件 * 现场总线（FIELD BUS）： 通讯规程符合：IEEE1118 结构形式：总线结构。 信号传送方式：Carrier Sense Multiple Access With Collision Detection 带冲突检测的多路送取争用总线。 数据传输速率：268.75Kb/s 通讯传送介质：双绞线 10 m（就地方式）；或1200m（远程方式）要使用 FBI（现场总线隔离组件）作信号和电器 隔离， FBI 可串接使用多次， 总距离可达 1800 m。 若采用光纤，每一对调制解调器 4000m，可串接 5 次，达 20km。 在使用就地总线时每个 CP 最多可挂 24 个 FBM。 如使用远程现场总线 FBM 经过现场总线隔离器（FBI）挂在总线上， 每一隔 离器下最多可挂 24 个 FBM， 每个 CP 最多可挂 64 个 FBM。
FOXBORO培训资料

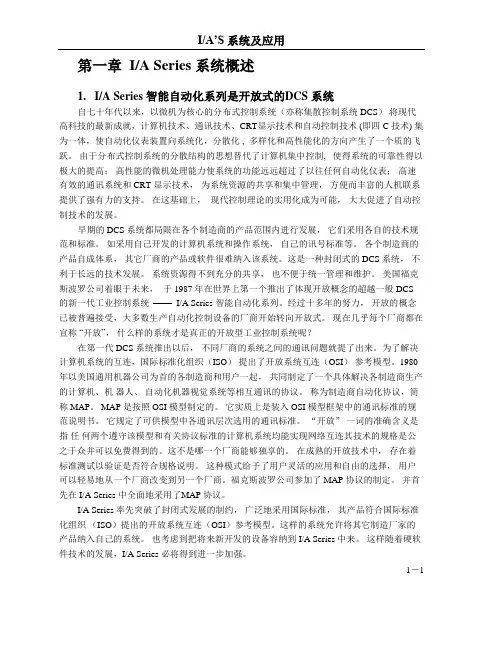

第一章 I/A Series 系统概述1. I/A Series 智能自动化系列是开放式的DCS 系统自七十年代以来，以微机为核心的分布式控制系统（亦称集散控制系统 DCS）将现代高科技的最新成就，计算机技术、通讯技术、CRT显示技术和自动控制技术 (即四 C 技术) 集为一体，使自动化仪表装置向系统化，分散化 , 多样化和高性能化的方向产生了一个质的飞跃。
由于分布式控制系统的分散结构的思想替代了计算机集中控制, 使得系统的可靠性得以极大的提高；高性能的微机处理能力使系统的功能远远超过了以往任何自动化仪表；高速有效的通讯系统和 CRT 显示技术，为系统资源的共享和集中管理，方便而丰富的人机联系提供了强有力的支持。
在这基础上，现代控制理论的实用化成为可能，大大促进了自动控制技术的发展。
早期的 DCS 系统都局限在各个制造商的产品范围内进行发展，它们采用各自的技术规范和标准。
如采用自己开发的计算机系统和操作系统，自己的讯号标准等。
各个制造商的产品自成体系，其它厂商的产品或软件很难纳入该系统。
这是一种封闭式的 DCS 系统，不利于长远的技术发展。
系统资源得不到充分的共享，也不便于统一管理和维护。
美国福克斯波罗公司着眼于未来，于 1987 年在世界上第一个推出了体现开放概念的超越一般 DCS 的新一代工业控制系统 I/A Series 智能自动化系列。
经过十多年的努力，开放的概念已被普遍接受，大多数生产自动化控制设备的厂商开始转向开放式。
现在几乎每个厂商都在宣称“开放”，什么样的系统才是真正的开放型工业控制系统呢？在第一代 DCS 系统推出以后，不同厂商的系统之间的通讯问题就提了出来。
为了解决计算机系统的互连，国际标准化组织（ISO）提出了开放系统互连（OSI）参考模型。
1980 年以美国通用机器公司为首的各制造商和用户一起，共同制定了一个具体解决各制造商生产的计算机、机器人、自动化机器视觉系统等相互通讯的协议。
foxboro工程师手册
I/A’s系统维护手册（工程师手册）编制：何卫兵上海福克斯波罗有限公司二零零二年元月第一章系统概述本手册为上海福克斯波罗有限公司DCS系统I/A维护手册，并作为I/A’s 培训手册的补充。
用户可以结合两本手册来进行系统操作、软件组态及系统维护。
必要时还应参考随机的原版资料及福克斯波罗公司提供的中文培训手册。
本手册针对福克斯波罗制造的I/A’S，采用Solaris 2.5.1操作系统和I/A’s 6.2.1版本应用软件。
整个系统为一个节点，在冗余的节点总线DNBI上挂有：●三台工程师站AW5101、AW5102、AW5103该站作为工程师站，内置256M内存及8GB硬盘，AW5102外挂一台喷墨打印机（电缆长度15米），AW5103配有和MIS系统通讯用的第二以太网卡。
该工作站安放在工程师站内，与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
●四台操作员站WP5101、WP5103、WP5104、WP5105该站内置128M内存及8GB硬盘，并各配有一个21”的CRT。
该工作站安放在主控室内与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
●一台操作员站WP5102该站作为大屏幕操作站，内置128M内存及8GB硬盘，除配有一个21”的CRT外。
还配有一台用于显示大屏幕的以太网卡。
该工作站安放在主控室内，与I/A机柜（位于电子间）之间的通讯电缆长度为30米。
●十一对容错台控制处理站CP4001、CP4002、CP4003、CP4004、CP4005、CP4006、CP4007、CP4008、CP4009、CP4010、CP4011此容错型控制处理站CP40BFT，用于实现DCS系统的数据采集及控制。
该控制处理器安放在电子间内。
现场由十八个装有现场总线组件FBM的现场机柜、十个安装DCS系统辅助装置（包括冗余的24VDC电源、交流继电器、直流继电器、SIMENSE交流接触器、以及相应的I/O端子）的继电器柜、一个DCS系统220VAC配电柜共同构成。
福克斯波罗的自动化系统
福克斯波罗的自动化系统容易—最有效率的组态和使用。
怎样能使你的福克斯波罗自动化系统反应和运行迅速，组态是集中和快速的，有着IEC1131-3和S88的有点及优越的结构项目环境和简便的入口。
能从任何一个单位控制系统在线检查，在任何的可操作的数据都能自觉的运行。
你能用可伸缩的集散控制系统来解决你的需求，从简单的组态建立一个单机装置为一个综合单位控制系统工程空间命名，综合装置工程。
(1)画原理图。
用拖放和S88方法，一个简单的直观环境为了福克斯波罗自动系统或其他inensys的产品。
(2)自动编译能力。
能共用，配置和测试方便。
(3)配置工具。
设计你的系统有一系列的策略及应用界面。
提供通用的方法发展福克斯波罗自动化系统工具。
(4)控制和应用程序模块。
缩短申请时间。
(5)单个的尖端配置。
结合数据输入和数据输出，建立自动系统为提高生产力。
(6)共用的相关数据库，简单的混合单位控制系统，很容易按要求添加节点。
(7)通道。
提供通道密码对所有数据在每个关卡，在线升级福克斯波罗的自动化系统能不断的提高设备效率超过系统周期。
(8)过程控制接口标准，建立输入输出驱动那个程序。
这标准的能帮助设计者间分享数据，考虑安全性所有的数据在控制范围内动能用。
(9)在线配置。
创建操作者相互比较实践的界面。
(10)满足21 cfr part 11要求，满足调整要求为了安全记录。
(11)容易和直观功能。
设计和应用系统要求用网络功能数据放在相关的数据库用来说明发展者设备寿命。
(12)自动配置提供电压技术能容易明白组成。
(13)开放角度支持宽广的以太网使用，网络通讯协议和PROFIEBUS的拟定。
(14)形象化基于世界主要的人机接口。

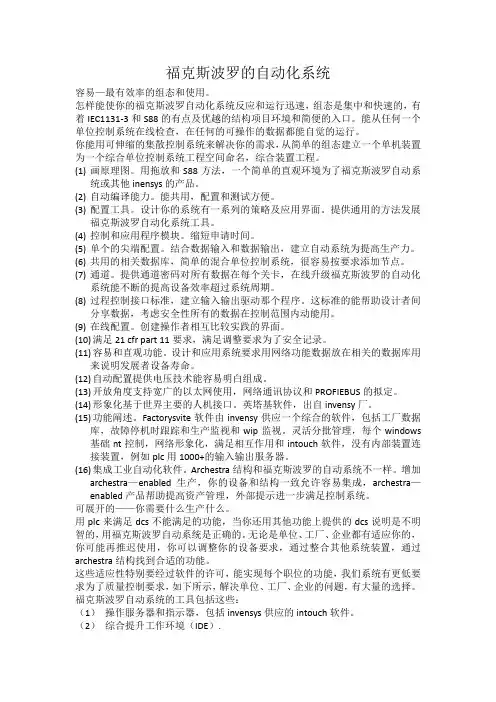

英塔基软件，出自invensy厂。
(15)功能阐述。
Factorysvite软件由invensy供应一个综合的软件，包括工厂数据库，故障停机时跟踪和生产监视和wip监视。
灵活分批管理，每个windows 基础nt控制，网络形象化，满足相互作用和intouch软件，没有内部装置连接装置，例如plc用1000+的输入输出服务器。

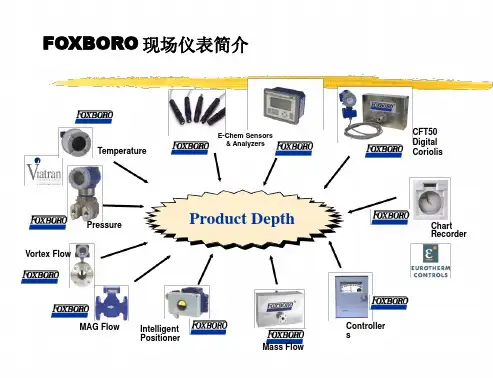

德国福克斯波罗系列仪表
? 精度：±0.075% ? 稳定性：五年免维护 ? 本机或远程组态
智能差压变送器 IDP10
? 宽量程比:1:60 ? 易安装 ? 带按钮的LCD显示表头 ? 通讯协议： FoxCom, HART,
FF或 模拟量 ? 完整的性能与可选项
? 多材质膜片 ? 选项（三阀组、附件）
新的 CFT50 – 卓越性能的质量流量计
ISA 2002 年美国最 佳产品奖
2002年11月货到仪 表及自动化新闻 (LAN)优秀奖
2003年1月获得控制 工程首选产品奖
870系列智能式电化学分析仪
? pH,ORP, 电导 ? FoxCom 或 Hart 电子模
块 ? 友好的操作界面 ? 传感器诊断 ? 传感器多种类型和材质ห้องสมุดไป่ตู้? 电导率传感器流通式结构
? 高性能
? 降低运营成本
? 应用支持
智能式漩涡流量计 83F/W系列
?液体, 气体, 蒸汽 精度：气体±1.0%
液体±0.5%
?法兰式和夹持式安装 ?过程温度可达4300C
? 口径：15~300mm
?FoxCom, HART,FF 通讯协议或模拟量
智能式电磁流量计 IMT25
? 高性能 /低成本 ? 夹持式或法兰式安装的流量管 ? 陶瓷 或聚酯内衬 ? 以微处理器智能式
Foxboro 阀门 - - 智能式电/气阀门定位器SR991….
I/A系列 现场设备综合
?定义
? 智能现场设备与 I/A系统间的数字通讯
I/A Workstation
Mass Flow
Controller s
智能变送器系列
完整的智能变送器系列： 与DCS完成一体化、智能式过程控 制
FOXBORO EVO系统中DIRECT ACCESS 工具使用浅析

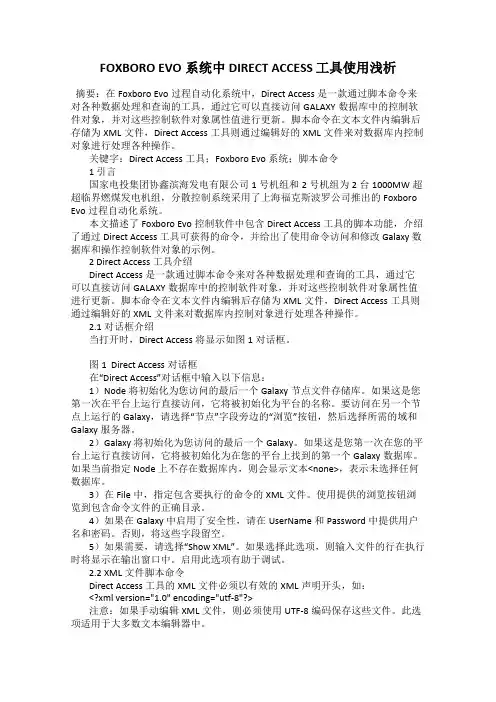

FOXBORO EVO系统中DIRECT ACCESS 工具使用浅析摘要：在Foxboro Evo过程自动化系统中，Direct Access是一款通过脚本命令来对各种数据处理和查询的工具，通过它可以直接访问GALAXY数据库中的控制软件对象，并对这些控制软件对象属性值进行更新。
脚本命令在文本文件内编辑后存储为XML文件，Direct Access工具则通过编辑好的XML文件来对数据库内控制对象进行处理各种操作。
关键字：Direct Access工具；Foxboro Evo系统；脚本命令1 引言国家电投集团协鑫滨海发电有限公司1号机组和2号机组为2台1000MW超超临界燃煤发电机组，分散控制系统采用了上海福克斯波罗公司推出的Foxboro Evo过程自动化系统。
本文描述了Foxboro Evo控制软件中包含Direct Access工具的脚本功能，介绍了通过Direct Access工具可获得的命令，并给出了使用命令访问和修改Galaxy数据库和操作控制软件对象的示例。
2 Direct Access工具介绍Direct Access是一款通过脚本命令来对各种数据处理和查询的工具，通过它可以直接访问GALAXY数据库中的控制软件对象，并对这些控制软件对象属性值进行更新。
脚本命令在文本文件内编辑后存储为XML文件，Direct Access工具则通过编辑好的XML文件来对数据库内控制对象进行处理各种操作。
2.1 对话框介绍当打开时，Direct Access将显示如图1对话框。
图1 Direct Access对话框在“Direct Access”对话框中输入以下信息：1）Node将初始化为您访问的最后一个Galaxy节点文件存储库。
如果这是您第一次在平台上运行直接访问，它将被初始化为平台的名称。
要访问在另一个节点上运行的Galaxy，请选择“节点”字段旁边的“浏览”按钮，然后选择所需的域和Galaxy服务器。
福克斯波罗
第四章显示与报警控制组态完成后, 系统已经可以按控制组态中设定的方案对过程进行控制。
I/A 提供了与老的模拟仪表相似的操作面板, 而它的操作方法要比老式仪表面板方便得多, 并且还可显示、修改许多可设定参数, 我们把这种显示称为详细显示。
详细显示不是 I/A 中唯一的显示方法, 它只是提供了一种缺省显示操作方法, 让我们做好控制组态后就能进行显示操作。
它的缺点是每次只能显示一块面板。
组显示组态让你可以在一幅屏幕上同时显示最多八块面板。
显示建立和组态则充分发挥了计算机的优越性，你可以把整个生产过程画成流程图, 这样直接在流程图上进行操作就非常直观，而且操作的方法可以由用户自己设计。
在报警方面除提供了缺省的报警显示，用户也可以通过报警组态为操作员提取报警信息通过方便。
在这一章我们要介绍面板显示和操作、组显示组态流程图的建立和组态以及报警显示和组态。
1 面板的显示与操作1.1 Compound & Block 选择从顶部菜单敲击 [Select] 键，就可以进入如图 4 - 1的 Compound & Block 选择画面。
通过这幅画面上可以直接存取 CP 中的 Compounds 和 Blocks 的详细显示。
4－1*左边列出了 CP 中所有 Compounds 名，及它们的 ON/OFF 状态。
ON/OFF 字符后面的数字表示该组合中当前有最高报警级别为该数值的报警。
如果我们是开机后第一次进入这幅画面，由于还没有指定 CP 名，这里会是空白的，没有组合名列表。
*右边列出了当前选定的那个 Compound 中的模块名列表与它们的工作状态，同样有当前最高报警级别的显示。
在 Compound 名没有确定前，这里也是空白。
*中间的对话框提供了搜索和选取 CP，Compound，Block 的方法。
在 CP NAME 对话框中填入一个你想要的 CP 名，这时左边就列出该 CP 下所有的Compound。
