地质雷达操作注意事项及日常维护1.出工前检查仪器及其配件是否齐全。
2.出工前先检查仪器工作正常与否，电池电量是否充足。
3.电源12伏特直流电源，红正黑负。
采用220伏特交流稳压电源充电，详见《电池使用注意事项》。
SIR-20充电器在国内使用时应置于230VAC档。
4.仪器电板装入后，仪器即处于待机或工作状态，因此仪器长时间不用或处于运输过程中，应把仪器电池取出。
5.电池或电瓶，要做定期维护。
建议每个月做充电放电。
6.先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通电源开机；先关机再拆设备附件。
7.更换设备部件（如电缆、天线、打标器、测距轮等等）要求无电操作。
即关闭主机电源后再拆或连接安装。
8.发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头（电缆与主机的接头、电缆与天线的接头是否连接正确），检查完毕确认无误再接通电源开机。
9.电缆线应绕圈收放，不能折叠。
10.在工地现场注意保护仪器，轻拿、轻放，避免人为损坏。
电缆线应避免机械轧、拉，重物压损等现象造成断裂，避免长期在地面磨损。
11.如发现没有接收到雷达信号，应联系检查雷达电源电池是否连接、电池是否有电、网络电缆线是否连接、网络ip地址是否被修改、关闭再开机检查仪器是否有信号、用不同的天线比对、用不同的电缆比对信号等，如初步判断某处有问题或发现不到问题，请及时联系厂家。
12.电缆连接防止虚接。
联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。
天线端旋转至三个小卡槽露出，同时注意固定电缆。
电缆与天线应用环行扣连接。
13.仪器使用、搬运转移过程中，主机与天线注意防震。
避免设备内部部件接触不良。
仪器主机要装箱运输。
14.天线系统应该轻拿轻放，或者测试过程中，防止长时间剧烈震荡破坏天线系统。
15.测试时，100兆天线的长轴方向与电缆线垂直，成90度角。
电缆不能与天线平行，不能在天线上面过，也不在天线下面过。
地质雷达操作规程完整
地质雷达法检测操作规程1、地质雷达法适用围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌背后的回填密实度和衬砌部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔一般不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线移动。
（3）避开高电导屏蔽层或大围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、左右拱腰、左右边墙和隧道底部各布置一条；横向布线可按检测容和要求布设线距。
一般情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、左右拱腰和左右边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或电磁波速。
三维地质雷达探测安全规定
三维地质雷达探测安全规定1、从事三维地质雷达探测的作业人员，必须进行施工前的培训，必须熟悉本工作岗位的安全保护规定，做到安全生产。
2、在市区或道路上进行三维地质雷达探测的作业人员上，必须着黄色反光服，遵守城市交通规则。
3、施工前的现场踏勘必须进行，在雷达数据采集前，需要彻底进行探测规划。
如果可能，沿直线进行数据采集，减少定位错误和减少未扫描区域。
4、施工场地在城市繁华路段，施工时间在夜间及凌晨施工，应特制定出工、作息制度。
需要施工参与人员严格按照雷达施工作息时间进行休息，保证施工安全进行。
5、在使用过程中，严防天线碰撞，确保天线悬挂车各紧固螺丝固定好以及与车体紧密连接。
及时对施工车辆进行维修、保养，做到施工车辆车况良好，满足施工需求。
6、施工时雷达、以及施工车辆必须配备警示灯；配备对讲机方便沟通，及时的处理突发事件，来车方向放置警示牌、警示锥等物，提示来往车辆注意减速慢行。
如遇夜晚车流量比较大，数据采集时间顺延或布置安全车辆进行尾随，防止追尾雷达仪器事件发生。
7、雨季施工过程中如遇雷电天气，要及时切断仪器电源连线，用随车携带的雨布对仪器进行遮盖。
随即进行快速躲避，防止仪器被雨淋、被雷电击。
8、当雷达系统组装完成,调节天线阵列的高度，天线尽可能接近地面,可以获得较好的检测结果。
9、采集的数据要现场检查，并及时备份保存，防止病毒和数据流失，确保数据安全；10、三维地质雷达探测信息处理系统，应采取必要措施，防止病毒侵入和数据流失及丢失，严格遵守保密规定，确保数据安全。
11、严禁在无人看管时，在宿舍使用电加热设备；离开时关闭电源，宿舍内开关、插头及配电装置符合绝缘要求、无破损、裸露和老化隐患；严禁在宿舍内私自接电线、安装电气设备；对电气线路、设备经常进行检查和维修，排除电气故障应由电工操作。
12、确保职业健康安全，夏季是食物中毒、肠道等传染病易发季节，也是夏季施工安全生产管理的主要内容。
为此应做到:一是注意饮食卫生,加强工地食堂的管理,严禁腐烂变质的食品进入食堂；二是教育员工注意个人卫生,不到外面吃喝,保持自身与宿舍内、外的环境卫生;三是加强卫生检查管理的力度,保持环境清洁,消除传染源。
雷达维护和保养
4）每年保养 每年的大保养需要在专业技术人员指导下 进行。 1）传动部分清洁、加油，传动带是否老化 与松弛 2）天线内部的清洁、加油、换新 3）大保养后的全面校准 4）测量各主要部分的电压、电流以及调整
注意：气候潮湿多雾地区在开机前应检查 绝缘情况，并经常打开天线外罩通风、晒 太阳去潮湿。雨后，应检查天线及收发机 是否有漏、积水。在潮湿季节经常使雷达 处于待机状态下预热去湿
细心观察零件的颜色、相关部位的清洁情 况；仔细搜索各部件的螺丝、接头、夹环 是否有松动等问题。 通常情况下，元件过热时都会出现变色、 起泡、绝缘油渗出等情况。当发现不正常 后，应及时采取措施。避免故障发生。
2、清洁法 日常的雷达维护保养以清洁为主。对雷达 保养的要求是：任何时候都应保持清洁， 避免机器上积有灰尘、污垢而影响工作。
2、每周保养 1）用吹风机吹除内部潮气、灰尘，并用干 布擦拭 2）清洁各导电部分的主要接触点（开关、 保险丝、电阻及架子、继电器等的接触点） 3）检查吸湿剂是否良好，否则更换或烘干 4）检查各机器外部是否有腐蚀、变形现象。
3）每月保养 1）检查各种导线、接头及包皮是否紧密 2）检查各活动部分是否灵活，是否要加油 3）检查电动机是否需要加油（一般情况下每 1000小时加一次油） 4）检查各电路板插头、插座有无松动，接触是 否紧密 5）天线、波导、收发机是否有漏水、积水 6）检查各高压部分的绝缘能力
二、维护保养材料的性能及其使用
1、清洁剂 1）酒精 特点：易挥发、易燃烧 用途：擦拭高压绝缘柱、弹簧、电机整流 子、胶木板
2）香蕉水 用途：作油漆喷漆的溶剂。对绝缘材料有 很大的损害，故禁止用于绝缘物。
3）汽油 特点：挥发性较强，极易燃烧，有很强的 溶解性和渗透性。 用途：除去油脂，擦拭几件表面的油垢及 除去铁器之绣。 禁忌：对橡皮、涂有油漆的元件、瓷绝缘 体及电阻、电容、线圈禁止使用
地质雷达管理制度
地质雷达管理制度第一章总则第一条为了规范和管理地质雷达的使用和维护工作，保障地质勘探工作的顺利进行，制定本管理制度。
第二条本管理制度适用于地质雷达的购置、使用、维护和管理工作。
第三条地质雷达使用单位应当严格按照本管理制度的规定执行，确保地质雷达的正常使用和维护工作。
第四条地质雷达使用单位应当建立健全地质雷达管理制度，负责地质雷达设备的购买、使用、维护和保管工作。
第五条地质雷达使用单位应当加强对地质雷达的管理，加强维护和保养工作，延长地质雷达的使用寿命，提高地质勘探效率。
第六条地质雷达使用单位应当建立地质雷达的档案资料，包括地质雷达的购置合同、设备清单、维修记录、检测报告等。
第七条地质雷达管理部门应当对地质雷达的购置、使用和维护工作进行定期检查，发现问题及时处理。
第八条地质雷达使用单位应当定期对地质雷达进行检测和维护，确保设备性能稳定。
第九条地质雷达使用单位应当建立地质雷达的经费管理制度，保障地质雷达设备的正常使用和维护。
第十条地质雷达使用单位应当建立地质雷达的安全管理制度，确保地质雷达设备的安全使用。
第二章地质雷达的购置第十一条地质雷达使用单位应当根据实际需求，合理购置地质雷达设备，确保设备的质量和性能满足勘探工作的要求。
第十二条地质雷达使用单位应当严格按照采购程序，经过招标或比价等方式购买地质雷达设备。
第十三条购买地质雷达设备应当签订正规的合同，明确设备的型号、规格、数量、价格、交货时间等内容。
第十四条购买地质雷达设备应当经过验收，确保设备的质量和性能符合合同要求。
第十五条购买地质雷达设备的经费应当根据规定程序报销，确保经费使用合法合规。
第十六条地质雷达使用单位应当做好新设备的备案管理工作，包括设备档案资料、维修记录、使用情况等。
第三章地质雷达的使用第十七条地质雷达使用单位应当制定地质雷达的使用计划，明确设备的使用时间、地点、人员等。
第十八条地质雷达使用单位应当严格按照设备使用规程进行操作，确保设备的安全和稳定使用。
地质雷达操作规程
地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。
为了确保地质雷达的正常运行和数据准确性，制定本操作规程。
二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。
三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。
四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。
五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。
六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。
探地雷达安全操作及保养规程
探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器，广泛应用于地质勘探、建筑工程、考古发掘等领域。
为了确保探地雷达的安全使用和长期稳定运行，以下是探地雷达的安全操作及保养规程。
一、安全操作规程1.1 进行探测前的准备工作在进行探测前，请务必检查探地雷达是否处于正常的工作状态。
包括以下几个方面：•确保所有连接线路连接牢固且无损伤。
•确保探测器外观无损伤并正确安装。
•确保探测器的电池充满电或使用外接电源。
•确保使用的软件已经正确安装并已进行了必要的设置。
1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。
•避免将探测器暴露在阳光暴晒或高温环境中，同时也要避免在低温环境中使用。
•探测器不应被放置在靠近辐射源的地方，也不应遭受重击或震动。
1.3 控制探测器的使用方法•在使用探地雷达进行探测时，应避免强烈振动和摆动探测器。
•避免使用过多的功率或长时间的高功率输出。
•避免在强磁场和电场干扰的情况下使用探测器。
1.4 控制探测器的操作人员•在使用探地雷达进行探测时，应由熟练操作人员负责操作。
•操作人员应注意安全操作，避免不必要的危险和风险。
•操作人员应按照规范化指导书进行操作，操作人员必须了解探测器的各项规范和指南。
二、保养规程2.1 探测器的日常保养•在使用探地雷达时，应定期对仪器进行检查和保养。
•保养时应定期对探测器外观进行清洁和检查，在保养之前应停止使用。
•探测器外部应做到防潮、防尘和防腐蚀处理，尤其是接头和连接线梢头处理。
•探测器表面涂层易于脱落，请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。
2.2 探测器的存储和保管•在停止使用探地雷达后，请将其清洁，放入合适的防尘袋中，并放置在干燥、通风和温度适宜的场所。
•在存放探测器时，应避免锈蚀、摩擦、震动和挤压等情况发生。
•探测器要经常检查，保证使用时无任何损坏，避免与潮湿环境相接触，避免长时间未使用。
地质雷达操作规程
地质雷达法检测操作规程1、地质雷达法合用范围地质雷达法可用于地层划分、岩溶和不均匀体的探测、工程质量的检测，如检测衬砌厚度、衬砌暗地里的回填密实度和衬砌内部钢架、钢筋等分布，地下管线探查及隧道超前地质预报等。
2、地质雷达主机技术指标：（1）系统增益不低于150dB；（2）信噪比不低于60dB；（3）采样间隔普通不大于0.5ns、A/D模数转换不低于16位；（4）计时误差小于1ns；（5）具有点测与连续测量功能，连续测量时，扫描速率大于64次/秒；（6）具有可选的信号叠加、实时滤波、时窗、增益、点测与连续测量、手动与自动位置标记功能；（7）具有现场数据处理功能，实时检测与显示功能，具有多种可选方式和现场数据处理能力。
3、地质雷达应符合下列要求：（1）探测体的厚度大于天线有效波长的1/4，探测体的宽度或者相邻被探测体可以分辨的最小间距大于探测天线有效波第一聂菲儿带半径。
（2）测线经过的表面相对平缓、无障碍、易于天线挪移。
（3）避开高电导屏蔽层或者大范围的金属构件。
4、地质雷达天线可采用不同频率的天线组合，技术指标为：（1）具有屏蔽功能；（2）最大探测深度应大于2m；（3）垂直分辨率应高于2cm。
5、现场检测（1）测线布置1、隧道施工过程中质量检测应以纵向布线为主，横向布线为辅。
纵向布线的位置应在隧道的拱顶、摆布拱腰、摆布边墙和隧道底部各布置一条；横向布线可按检测内容和要求布设线距。
普通情况线距8～12m；采用点测时每断面不少于6点。
检测中发现不合格地段应加密测线或者测点。
2、隧道竣工验收时质量检测应纵向布线，必要时可横向布线。
纵向布线的位置应在隧道拱顶、摆布拱腰和摆布边墙各布一条；横向布线线距8～12m；采用点测时每断面不少于5个点。
需确定回填空洞规模和范围时，应加密测线和测点。
3、三线隧道应在隧道拱顶部位增加2条测线。
4、测线每5～10m应有一历程标记。
（2）介质参数的标定：检测前应对衬砌混凝土的介电常数或者电磁波速做现场标定，且每座隧道不少于一处，每处实测不少于3次，取平均值为该隧道的介电常数或者电磁波速。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

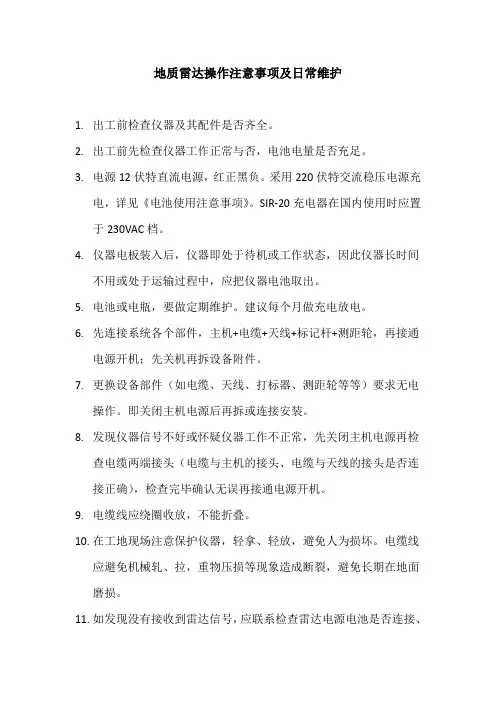

地质雷达操作注意事项及日常维护
1.出工前检查仪器及其配件是否齐全。
2.出工前先检查仪器工作正常与否，电池电量是否充足。
3.电源12伏特直流电源，红正黑负。
采用220伏特交流稳压电源充
电，详见《电池使用注意事项》。
SIR-20充电器在国内使用时应置于230VAC档。
4.仪器电板装入后，仪器即处于待机或工作状态，因此仪器长时间
不用或处于运输过程中，应把仪器电池取出。
5.电池或电瓶，要做定期维护。
建议每个月做充电放电。
6.先连接系统各个部件，主机+电缆+天线+标记杆+测距轮，再接通
电源开机；先关机再拆设备附件。
7.更换设备部件（如电缆、天线、打标器、测距轮等等）要求无电
操作。
即关闭主机电源后再拆或连接安装。
8.发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检
查电缆两端接头（电缆与主机的接头、电缆与天线的接头是否连接正确），检查完毕确认无误再接通电源开机。
9.电缆线应绕圈收放，不能折叠。
10.在工地现场注意保护仪器，轻拿、轻放，避免人为损坏。
电缆线
应避免机械轧、拉，重物压损等现象造成断裂，避免长期在地面磨损。
11.如发现没有接收到雷达信号，应联系检查雷达电源电池是否连接、
电池是否有电、网络电缆线是否连接、网络ip地址是否被修改、关闭再开机检查仪器是否有信号、用不同的天线比对、用不同的电缆比对信号等，如初步判断某处有问题或发现不到问题，请及时联系厂家。
12.电缆连接防止虚接。
联机时注意电缆接口方向，电缆接头应与面
板垂直，拧紧，与主机端旋转至红线处。
天线端旋转至三个小卡槽露出，同时注意固定电缆。
电缆与天线应用环行扣连接。
13.仪器使用、搬运转移过程中，主机与天线注意防震。
避免设备内
部部件接触不良。
仪器主机要装箱运输。
14.天线系统应该轻拿轻放，或者测试过程中，防止长时间剧烈震荡
破坏天线系统。
15.测试时，100兆天线的长轴方向与电缆线垂直，成90度角。
电缆
不能与天线平行，不能在天线上面过，也不在天线下面过。
主机系统测试期间，应放置在3-5米范围以外。
电缆不能绕圈，防止线圈产生交变电磁场干扰。
16.整套雷达系统应尽量远离高压线缆，防止强电磁干扰对仪器系统
造成损伤。
17.测试过程中要避免照明电缆、表面金属障碍物。
在无法避开照明
电缆时，建议关闭照明电以后再进行雷达测试。
18.避免雷雨天操作。
19.出工测试，要保护好天线、电缆接头，做好防水措施。
20.整套雷达仪器系统应注意防水防尘防震。
21.100兆天线尤其要做防水处理。
用防水布保护。
22.在南方潮湿地区操作，测量完毕后，在室内应对仪器主机进行通
电加热除湿。
23.使用完毕清除仪器系统表面附着的灰尘泥土，保持整套仪器系统
整洁干净。
24.SIR-20请保持网络畅通。
不要关闭本地网络、不要修改网络IP地
址，杜绝使用测试电脑或专用数据处理电脑上网。
备注：如有遗漏或不当之处，请各位同事给予补充和修正，谢谢！。
