微反应器和微化工技术
微通道反应器的高效精细化工时代
微通道反应器的高效精细化工时代微通道连续流反应器技术基于独特的非金属耐腐材质和卓越的传热-传质性能设计，可有效强化合成反应条件，是对传统化工小试和中试生产装备的重大革新，它打开了新时代高效化学研发和生产的窗口。
让化学反应时间从几小时或几十小时缩短到几十秒到几分钟，同时解决强腐蚀、易爆、高能耗、高溶剂消耗和高污染排放等诸多难题，这正是微通道反应器独有的魅力。
微通道反应器技术已应用于医药、农药和染料中间体合成。
常见的应用领域包括选择性硝化、浆态加氢、重氮偶合、磺化、卤化和氧化等反应，以及在材料和催化剂制备中用于纳米材料合成、特种试剂制备如格氏试剂和过氧化试剂等。
微反应器技术，特别是液相微反应器技术最早于上世纪90年代后期在德国出现。
当时根据原子能技术民用化项目的要求，微型机械加工技术以及微通道结构热交换器被用于处理强放热和高危险化学品。
德国在1997年开发成功微米级高硼硅玻璃微通道反应器用于偶氮偶合反应。
微反应器技术很多年来一直徘徊在研发和科研应用阶段，停留在“微小”的流体通量水平上，主要用于实验室小剂量化学合成路线的研究和筛选。
将微反应器优良的传质和传热效能体现在大规模的产业化装置中，一直是该领域的瓶颈。
但现在已经成为具有生产成本优势的工业化利器。
据统计，在精细化工反应中，大约有20%的反应可以通过采用微流体化工技术，在收率、选择性或安全性等方面得到提高。
微化工技术可用于高效换热、高效混合、强放热反应过程，高附加值精细化学品、剧毒物质、超细/纳米颗粒以及高能炸药的生产过程。
微流体化工技术涉及物理、化学、化工、生物、材料、微电子以及微机械加工等诸多领域，学科交叉性强，其基本原理是通过特殊设计的微结构单元对流经的反应流体进行切割，实现反应流体见以微米时空尺寸，甚至更小进行混合和换热。
与传统化工技术相同，微化工技术也使用反应器、混合器、换热器等单元组件。
但同传统化工工艺相比，微化工工艺微反应工艺实现了对传质传热的真正强化，使化学过程更快的传质传热、更好的时空收率、更安全环保、更经济节能、占地面积小，大大降低投资成本及能耗。
浅析微化工技术在化学反应中的应用进展
技术应用与研究Chenmical Intermediate当代化工研究2016·0233浅析微化工技术在化学反应中的应用进展ＯＯ彭ＯＯＯ川(四川晨光工程设计院ＯＯ四川成都ＯＯ610041）摘要：微化工技术是现代化学项目范围的研究前沿和热点。
由于特点尺度的微型化,增强表面作用,传递功能相对常规尺度的设备提升了2～3个数量级。
展开微化工技术研究旨在加强化工过程安全性、推动过程加强与化工体系小型化,提升能源、资源运用效率,达到节能降耗之目的；其顺利开发和运用将对化学化工区域形成重大影响。
关键词：微化工技术；微反应器；微通道中图分类号：T 文献标识码：ABrief Analysis on the Application Development of Microchemical Technologyin Chemical ReactionPeng chuan（Szechwan Morning Engineering Design Institute, Sichuan Cheng d u 610041）Abstract ：Microchemical technology is the research front and hotspot in modern chemistry. As for the micromation of chararacter andscale,increasing surface function and transmission function have increased by 2-3 levels comparing to the conventional scale. The aim of taking microchemical technology research is to increase chemical process safety,promote the process and chemical system miniaturization,increase energy and resources operation efficiency and achieve the aim of energy-saving and cost-reducing. This technology’s success exploitation and application will bring great good influence on chemistry area.Key words: microchemical technology ；microreactor ；microchannels一、微反应器和常规釜式反应器1.常规釜式反应器在传统化工工业中，很多在间歇或半间歇釜式反应器内实施制药、精细化学品与化工中间体的合成，具备灵活操作、容易适应不一样的条件操作，一般适用于批量小、类别多的产品，在精细化学品和生物工程产品的生产中有较强的优势。
微化工技术的应用
微化工技术的应用微化工技术是一种将传统化工过程微型化和集成化的技术。
通过将反应器、分离器、传质器等微型化，可以显著提高反应速率、传质效率和热效率，减少废物排放和能源消耗，从而实现工业生产的高效、环保和可持续发展。
微化工技术已经在多个领域得到应用，本文将以几个典型的应用为例进行介绍。
1. 化学合成中的微化工技术应用在化学合成过程中，微化工技术可以实现反应的快速与高效。
例如，在有机合成中，传统的合成反应需要数小时甚至数天才能完成，而采用微化工技术后，反应时间可以缩短到数分钟甚至数秒钟。
此外，微化工技术还可以实现多相反应的高效进行，减少反应物的浪费和副产物的生成。
通过微化工技术的应用，化学合成过程的效率和选择性得到了显著提高。
2. 药物制造中的微化工技术应用微化工技术在药物制造中具有重要的应用价值。
传统的药物制造过程往往需要多个步骤的反应和分离操作，耗时且效率低下。
而采用微化工技术后，可以将多个步骤的反应和分离操作集成在一个微反应器中，实现一步法合成药物，大大提高了制药过程的效率和产品质量。
此外，微化工技术还可以实现对药物合成过程的实时监测和控制，提高了制药过程的可控性和稳定性。
3. 能源化工中的微化工技术应用能源化工是一个重要的领域，微化工技术在其中的应用也具有重要的意义。
例如，在石油炼制过程中，传统的精馏塔操作存在能耗高、设备大等问题，而采用微化工技术后，可以将精馏过程微型化，减少能耗和设备体积。
另外，微化工技术还可以应用于煤制气和生物质能源的转化过程中，提高能源转化效率和产品选择性。
4. 环境保护中的微化工技术应用微化工技术在环境保护领域也有广泛的应用。
例如，在废水处理中，传统的废水处理工艺存在处理周期长、处理效果差等问题，而采用微化工技术后，可以将废水处理过程微型化，提高处理速度和处理效果。
此外，微化工技术还可以应用于废气处理、固废处理等环境保护领域，实现资源的高效利用和废物的减量化。
微化工技术在化学合成、药物制造、能源化工和环境保护等领域都有广泛的应用，可以提高反应速率、传质效率和热效率，减少废物排放和能源消耗，实现高效、环保和可持续发展。
微化工技术
（Microreaction TechnoIogy）为主题的国际会议；2003
年 4 月将召开第一届“微通道和微小型通道”国际
会 议 （ InternationaI Conference on MicrochanneIs and
MinichanneIs），并 限 定 通 道 的 特 征 尺 度 在 10 !!m ~ 3.0! mm 范围内 . 此外，微全分析系统（micro
428
20 世纪 50 年代末，著名的物理学家 Richard Feynman 曾预言微型化是未来科学技术发展方向 . 半个 多世纪以来，计算机的更新换代已将微型化所带来 的方便引入了人类生活和工作的各个领域，并对人 类文明进程产生了重大的影响 .
绿色化工技术在化学工程工艺中的应用
绿色化工技术在化学工程工艺中的应用绿色化工技术是指通过采用环保、高效、低能耗的化学工程工艺，减少或避免对环境的污染和影响的技术。
绿色化工技术在化学工程领域的应用越来越广泛，不仅可以节约能源和资源，降低生产成本，还能缓解环境问题，保护生态环境。
以下将介绍绿色化工技术在化学工程工艺中的应用。
1. 溶剂替代技术：传统化工生产中常使用大量有机溶剂，这些溶剂对环境和人体健康有潜在的危害。
绿色化工技术提倡替代有机溶剂为水或其他绿色溶剂，如液态二氧化碳等。
通过改变溶剂，不仅可以减少环境污染，还能提高产品纯度。
2. 催化技术：催化是绿色化工的核心技术之一。
传统化工过程中常使用高温、高压条件下进行反应，能耗较高，催化技术可以使反应在较低的温度和压力下进行，减少能源消耗。
催化剂选择也对化学工程工艺的绿色化有重要影响，选择高效催化剂可以提高反应速率和选择性，降低废物生成。
3. 循环利用技术：传统化学工程生产中，许多废水废料没有得到充分利用，造成资源的浪费和环境的污染。
绿色化工技术提倡将废弃物通过循环利用技术转化为有价值的产品，如废水处理中的再生利用、废料的资源化利用等。
4. 清洁合成技术：传统合成过程中常使用多步反应和大量溶剂，对环境造成较大的负担。
清洁合成技术通过改进催化剂、反应条件和反应路线，实现直接合成目标产物，减少中间产物和副产物的生成，降低对环境的污染。
5. 生物工艺技术：生物工艺技术是绿色化工的重要组成部分，通过利用生物体或酶催化反应进行化学反应，实现对有机废弃物和低价原料的转化。
生物工艺技术具有选择性高、产物纯度高、对环境友好等优点。
6. 微反应技术：微反应技术是将传统大型反应器缩小到微米级尺寸，利用微流控制技术进行精确控制和高效传质与反应。
微反应技术具有反应速率快、产物分离简单、副反应少等优势，可以减少废弃物的产生和能源的消耗。

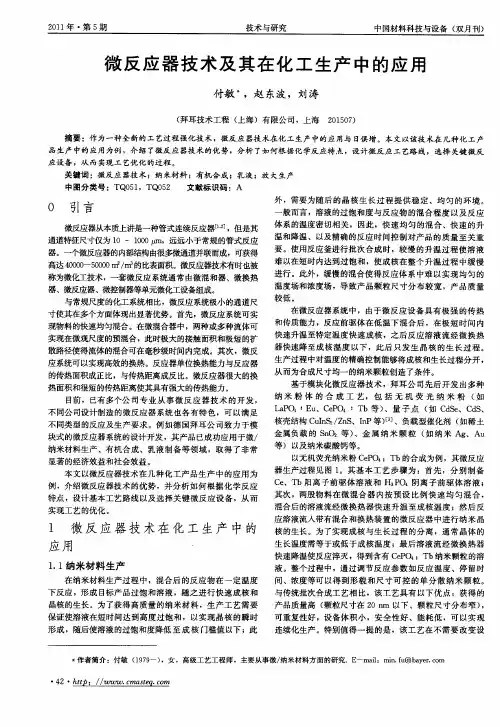

微反应器技术及其在化工生产中的应用
