粘弹体防腐胶带怎么用
防腐层修复
埋地管道外防腐层修复方案一、修复规定1、直径不大于30mm的损伤（包括针孔），采用热熔胶粘剂+聚乙烯补伤片。
2、直径大于30mm的损伤，采用粘弹体防腐胶带+ 环包双层聚丙烯增强纤维胶带。
二、表面处理1、清除暴露管段上的泥土，使防腐层缺陷完全露出，测量并记录缺陷尺寸及位置，对缺陷处进行拍照。
2、对缺陷处的防腐层进行修整，将已剥离的防腐层除去（如发现3PE外防腐层大面积整体剥离则应立即报告业主，以便考虑适宜的处理实施），应使产生锈蚀的管体完全裸露；3、对已裸露的管体表面进行处理，将腐蚀产物清理干净，等级应达到St2级；4、将缺陷四周10mm范围及需要环包的防腐层表面的污物清理干净，缺陷防腐层边缘修成钝角坡口，防腐层缺陷处管体表面进行手工除锈，采用热熔胶填充，补伤片贴敷修复外防腐层缺陷时，应将聚乙烯表面打毛。
三、缺陷修复1、直径不大于30mm损伤的修补①对处理过的管体表面和周边防腐层进行预热，将熔融状的热熔胶涂敷在管体表面，填充至周边聚乙烯防腐层厚度为止，然后马上贴敷聚乙烯补伤片；②聚乙烯补伤片的大小应保证其边缘距聚乙烯层涂层边缘不小于100mm，并将四角剪成圆角；③贴补时，应先将补伤片的热熔胶烘烤至熔融，然后覆盖在已填充热熔胶的防腐层缺陷表面，边加热边用辊子辊压，排出空气，保证热熔胶充分熔融直至补伤片四周胶黏剂均匀溢出。
2、直径大于30mm损伤的修补①粘弹体防腐胶带施工前，应保证补伤处干燥；②将粘弹体防腐胶带依次贴敷，同时碾压排除空气；③粘弹体防腐胶带搭接宽度不低于1cm，施工时可沿胶带内侧搭接线进行搭接；粘弹体防腐胶带与缺陷四周管体聚乙烯层涂层的搭接宽度至少为100mm，粘弹体防腐胶带始末端搭接长度不小于100mm；④粘弹体防腐胶带施工完成后立即进行外观和漏点检测；⑤粘弹体防腐胶带层合格后，采用聚丙烯增强纤维胶带（外带）环包缠绕在粘弹体防腐胶带外层。
聚丙烯增强纤维胶带具体施工方法是：从一端开始先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，然后进行螺旋缠绕，缠绕外带时应保持一定张力，胶带搭接宽度为50%～55%，直至另一端，在结束部位原位缠绕一周，留出3mm宽的粘弹体胶带不缠绕外带。
热缩压敏带防腐操作规程

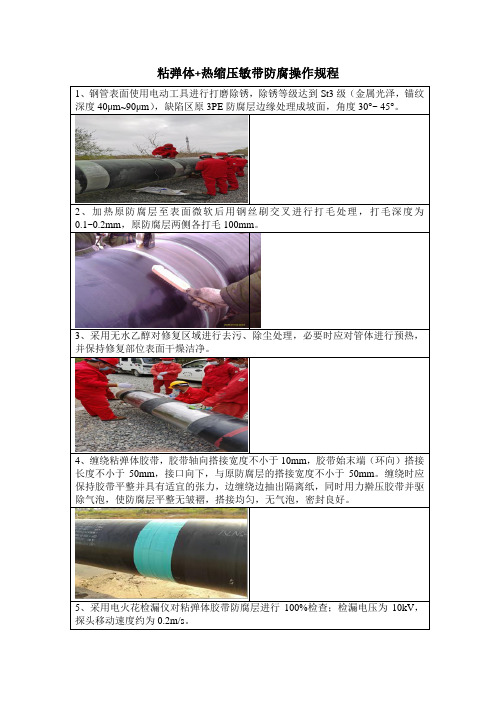

粘弹体+热缩压敏带防腐操作规程1、钢管表面使用电动工具进行打磨除锈，除锈等级达到St3级（金属光泽，锚纹深度40μm~90μm），缺陷区原3PE防腐层边缘处理成坡面，角度30°~ 45°。
2、加热原防腐层至表面微软后用钢丝刷交叉进行打毛处理，打毛深度为0.1~0.2mm，原防腐层两侧各打毛100mm。
3、采用无水乙醇对修复区域进行去污、除尘处理，必要时应对管体进行预热，并保持修复部位表面干燥洁净。
4、缠绕粘弹体胶带，胶带轴向搭接宽度不小于10mm，胶带始末端（环向）搭接长度不小于50mm，接口向下，与原防腐层的搭接宽度不小于50mm。
缠绕时应保持胶带平整并具有适宜的张力，边缠绕边抽出隔离纸，同时用力擀压胶带并驱除气泡，使防腐层平整无皱褶，搭接均匀，无气泡，密封良好。
5、采用电火花检漏仪对粘弹体胶带防腐层进行100%检查；检漏电压为10kV，探头移动速度约为0.2m/s。
6、揭开印有搭接线一端的隔离膜，胶层向上，200~300mm范围用小火加热至胶微软，在钢管表面2点或10点位置快速将其安置于粘弹体防腐层中央位置，中点吻合后用滚轮滚压将其固定在粘弹体防腐层上，确保热缩压敏带完全覆盖粘弹体修复层，热缩压敏带与两侧3PE搭接宽度每边不小于100mm。
7、将热缩压敏带另一端头绕过管体对准搭接线标记好，搭接时应使带子沿管体环向各部位余量相同，环向搭接宽度不小于100mm；在压敏带与粘弹体搭接处横向安装一根热熔胶条，除去300~400mm范围隔离膜并微加热，用压辊从中间分别向两端压平；然后从一侧缓慢移走防粘膜。
8、将固定片对折，中线对好热缩压敏带搭接处，安放平整，掀起固定片一侧，用大火加热固定片内层胶面，并用压辊沿轴线压出搭接纹路，再用同样方法安装另一侧，然后用大火烘烤固定片，用压辊驱赶气泡。
检查固定片四周是否有未粘接牢固或空鼓现象，如有应重新烘烤辊压直至粘贴牢固、无气泡、空鼓。
9、三个防腐工从3点、9点、12点位置同时进行热缩压敏带加热收缩；先从焊缝位置开始用大火环向均匀加热，使焊缝部位首先收缩，边收缩边用压辊对焊缝位置及焊缝两侧进行辊压处理，直至焊缝及粘弹体搭接纹路清晰。
钢制储罐边缘底板腐蚀原因、防腐措施以及技术改进措施
钢制储罐边缘底板腐蚀原因、防腐措施以及技术改进措施摘要：改革开放以后，能源的需求数量也在快速增加，钢制储罐作为各种原油的储存设备也在快速的发生变化。
只有保证储罐安全可靠，才能实现原油的安全稳定运输。
经过对腐蚀情况调查发现，每年因为管道腐蚀所造成的损失金额就高达上亿元，腐蚀情况十分严重会引发安全事故，因此，对于钢制储罐的可能产生腐蚀的部位需要系统地分析，采取必要的防腐策略，以此保证储运工作的安全性。
本文分析了钢制储罐边缘底板腐蚀原因，阐述了钢制边缘底部常用的防腐方法，提出了应用粘弹体防腐体系防腐措施、技术改进措施关键词：钢制储罐；边缘底板；腐蚀原因；防腐措施、技术改进措施钢制储罐的主要作用是对原油开展存储工作，属于石油运输中的关键组成部分，但是，储罐边缘底板容易受到环境的影响产生严重的腐蚀情况，长时间的腐蚀会造成储罐的使用寿命受到影响，严重的会造成安全事故的出现。
钢制储罐的底板部位与水泥直接接触，容易发生化学反应。
在对储罐地基建设的过程中，受困于施工人员的工作能力的限制，造成施工的精度不能达到相关的要求，部分焊缝在实际处置的过程中不能达到标准，产生的结果是储罐的边缘底板不能与水泥有效地进行贴合，这些缝隙的存在会造成底板出现腐蚀的情况，选择的防腐策略是所有工作中的重点，为此需要明确腐蚀原因，采取有效防腐措施，保证钢制储罐的使用功能。
一、钢制储罐边缘底板腐蚀原因（一）钢制储罐底部与水泥基础面存在缝隙对于大多数钢制储罐来说，一般会与水泥地面进行直接接触，由于水泥基面不够平整，在一定程度上会导致储罐边缘底板与水泥地面之间出现缝隙。
在下雨时，雨水容易进入缝隙，经过化学反应、电化学反应等，储罐边缘底板容易被腐蚀。
随着腐蚀问题的逐渐严重化，在底板边缘会遭到大面积腐蚀，进而导致储罐无法正常使用。
（二）钢制储罐内部压力过大在钢制储罐使用的过程中，长时间处于超负荷的状态造成地基出现下沉的情况，底板边缘与罐底的力无法向外释放，导致储罐的边缘出现变形的情况。
防腐胶带使用方法
防腐胶带使用方法
嘿，大家知道吗，防腐胶带可是个了不起的东西呢！它在很多领域都发挥着重要作用。
那到底该怎么使用它呢？别急，听我慢慢道来。
首先，使用防腐胶带要做好准备工作。
先把要粘贴的部位清理干净，不能有灰尘、油污啥的，就像我们洗脸要洗干净一样。
然后根据需要的长度裁剪好胶带，哎呀，可别剪多了浪费呀！接下来就是粘贴了，要慢慢地、仔细地把胶带贴上去，边贴边用手按压，让它紧紧地贴合在表面上，可别马虎哦，不然就起不到好的防腐效果啦！还有啊，在粘贴过程中要注意不能有气泡，这就像贴手机膜一样，有气泡多难看呀！
说到这，大家可能会问，那使用过程中安全吗？稳定吗？这一点完全不用担心啦！防腐胶带本身就是经过严格检验的，只要按照正确的方法使用，那安全性和稳定性绝对杠杠的！它就像一个忠诚的卫士，默默地守护着需要保护的地方。
防腐胶带的应用场景那可多了去了。
比如在管道上，它可以防止管道被腐蚀，延长管道的使用寿命；在钢结构上，它能让钢结构更加坚固耐用。
它的优势也很明显呀，操作简单方便，成本还不高，效果又那么好，这不是很棒吗？
我给大家说个实际案例吧。
有一次，一个工厂的设备总是出现腐蚀问题，后来用了防腐胶带，哇塞，效果那叫一个好呀！设备的腐蚀问题得到了很好的解决，生产效率也提高了不少呢！这就充分说明了防腐胶带在实际应用中的效果是多么显著呀！
所以呀，防腐胶带真的是个超级实用的好东西！大家一定要好好利用它，让它为我们的生活和工作带来更多的便利和好处！。
3m弹力胶布的固定方法
3m弹力胶布的固定方法
嘿，你问3m 弹力胶布咋固定啊？这事儿咱得好好说说。
先把要固定的地方清理干净喽。
不能有灰尘、油污啥的，不然胶布粘不牢。
可以用湿布擦一擦，或者用酒精棉球擦一擦，确保表面干净整洁。
然后呢，把3m 弹力胶布拿出来。
这胶布可不能随便乱扯，得轻轻地拉出来，保持胶布的平整。
要是拉得太用力，胶布可能会变形，就不好用了。
接着，把胶布贴在要固定的地方。
可以从一端开始，慢慢地贴过去，一边贴一边用手轻轻按压，让胶布和皮肤或者物体表面充分接触。
贴的时候要注意方向，不能贴歪了。
要是贴歪了，再撕下来重新贴就可能没那么粘了。
如果要固定的地方比较大，可以多贴几层胶布。
但是每一层都要贴得整齐，不能有重叠或者缝隙。
贴好后，再用手按压一会儿，让胶布更加牢固。
还有啊，要是在关节处或者经常活动的地方贴胶布，
要注意胶布的弹性。
不能贴得太紧，不然会影响活动；也不能贴得太松，不然容易掉下来。
可以根据实际情况调整胶布的松紧度。
我给你讲个事儿吧。
有一次我跑步的时候不小心扭伤了脚，医生就给我用3m 弹力胶布固定。
医生先把我的脚清理干净，然后轻轻地把胶布拉出来，贴在我的脚上。
贴的时候特别仔细，还一边贴一边告诉我要注意什么。
贴好后，我的脚感觉舒服多了，也能正常走路了。
从那以后，我就知道了3m 弹力胶布的固定方法。
总之呢，用3m 弹力胶布固定要认真仔细，按照正确的方法来。
只有这样，才能把东西固定好，让它发挥作用。
加油吧！。
粘弹体胶带作业标准.
外护带宽度(mm)
50
75或100
100或150
300或400
表4PE/PVC胶带宽度选择参考表
②从一端开始缠绕PVC/PE外带，先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，如图14所示。
图14
③自一端开始螺旋缠绕PVC/PE外带，缠绕外带时保持一定张力，胶带之间搭接不低于50%，直至另一端，在结束部位原位缠绕一周PVC/PE外带，留出3mm宽的粘弹体胶带不缠绕外带，如图15所示。
第一章总则
71
72
73
STOPAQ粘弹体胶带
产品系列
适用工况温度（℃）
施工时基材温度（℃）
施工时胶带温度（℃）
STOPAQ CZ
-45- +50
-30- +50
5- +50
STOPAQ CZH
-45- +70
-30- +70
5- +70
STOPAQ CZHT
-45- +95
-30- +70
5- +70
12
管道或设备表面处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的ST3级要求，表面应干燥，无松动的浮锈、无污物；基材搭接部位的原防腐层表面应平整、干燥、无污物。工厂预制的3PE涂层搭接部位处理成30度的坡口（图1-2）。
图 1-2
13
STOPAQ粘弹体防腐胶带、PE、PVC外保护带采用缠绕搭接施工。
热收缩带和玻璃纤维复合材料施工方法按材料生产厂家提供的作业指导书要求操作。
14
4.1公称直径<DN200mm管道防腐补口
①宜使用50mm宽的粘弹体防腐胶带，50mm宽的PVC/PE外带；
粘弹体防腐胶泥使用规范及价格
大家所熟知的防腐产品大概就是以防腐胶带居多了，但是还有一种名为粘弹体防腐胶泥的产品，性能不输防腐胶带，更是具有防腐胶带所不具备的特点，可以不受被保护产品的形体限制，具有良好的柔韧性以及可塑性。
有些人在使用过后反映出了一些不同的问题，比如说应该怎样使用、怎样存放等，本文就着重为大家来介绍一下。
（粘弹体防腐胶泥-图例）【粘弹体防腐胶泥使用注意事项】其使用标准如下：1.如正常气温在20℃，钢管的温度肯定在30℃以上，这是有悖于标准及施工要求的。
2.当天气较热时或阳光充足时，缠绕的粘弹体防腐胶泥经常有气泡产生。
由于胶带本身具有一定的弹性及自身修补能力，这些气泡可以自行消失，所以这种情况不应定为质量问题。
如若产生长久性气泡，像褶皱一样，则应铲除处理。
3.如果施工空气湿度较大、温差等一些列导致钢管表面有水汽，用完粘弹体防腐胶泥后，而由于胶带的密封性比较好，导致水汽相当长的一段时间内透不出防腐层，导致气泡产生。
另外，在施工中，工人施工手法粗糙、不规范，有的一次揭几根造成分割弯曲变形，有毛刺漆面留有粘弹体防腐胶泥痕迹。
粘弹体防腐胶泥撕断原因是喷涂过厚，又薄水分不易渗透造成防腐断裂，待漆面完工后边喷涂边撕铝箔防腐胶带，揭法是横向垂直向前不要向下或向上接，要求分割缝顺直没有毛刺。
粘弹体防腐胶泥在生产的时候使用的覆膜张力控制不好，并且受潮，这样就会出现起翘。
想要保粘弹体防腐胶泥产品的质量，所以在购买的时候就需要格外注意粘弹体防腐胶泥生产厂家和质量。
因为有口碑的厂家在生产的时候会非常注意粘弹体防腐胶泥的质量检测。
其次我们在使用的时候也需要注意要注意防潮，受潮也会影响黏性。
【粘弹体防腐胶泥受损修补方法】粘弹体防腐胶泥受损修补方法具体如下：1.采用专用补伤带时，其防腐层性能应不低于管体防腐层。
2.修补时先修整粘弹体防腐胶泥损伤部位，并清理干净，涂上底漆。
当我们在使用的时候，施工人员应当根据操作说明去进行安装，以及在后期的使用过程中需要注意防止脱胶现象出现。
粘弹体介绍
粘弹体介绍防腐用粘弹体材料一产品及背景介绍粘弹体是专门为埋地管道以及其它需要防腐的异形设备所研究设计的一种防腐新产品，本产品是一种永不固化的粘弹性聚合物，具有独特的冷流特性，在防腐及修复的过程中可以达到自修复功能，以达到完全保护的效果。
本产品无须涂刷底漆，施工简单方便，对表面的处理要求不高，手工除锈至St2级即可满足使用要求，所用材料完全环保无脱落，无开裂，无硬化，具有很强的粘结力，良好的耐化学性且无阴极保护剥离现象，彻底杜绝水分侵入及微生物腐蚀，使其具有独特的长效性。
近年来在行业内获得了越来越多的关注和应用。
在埋地管道方面，当前国内石油天然气管道外防腐主要使用二层结构聚乙烯防腐层、三层结构聚烯烃防腐层技术等。
二层结构聚乙烯防腐层胶粘剂存在失效的危险，对输送介质温度高80?的管道，阴极保护处理不好，有产生应力开裂的危险。
三层结构聚乙烯防腐层虽然能够很好地发挥各自的优点，但其造价较高，工艺复杂，施工不够方便，但不管二层结构聚乙烯防腐层还是三层结构聚乙烯防腐层，其施工都需要烘烤操作，施工不够方便，且如果烘烤不均匀，易造成局部粘接不好，整体密封性下降。
因此，粘弹体材料凭借优秀的密封效果和长效性等特点，在埋地管道防腐中受到了重视，而对于需要大修的管道补口修复作业，粘弹体则具有明显的施工方便性等优势。
对于异形设备诸如法兰、阀门、泵等的防腐保护，粘弹体材料则具有更大的优势，粘弹体产品是一种永不固化的粘弹性聚合物，具有独特的冷流特性，可以渗入不规则的结构中进行填补并且塑造成平滑的外型，因此，对于异形设备，粘弹体防腐产品的应用具有优异的简便性和防腐密封效果。
二国内外技术现状及应用情况目前国外仅有以荷兰Stopaq公司为代表的少数几家公司生产，而以Stopaq 公司为行业代表，曾经在国外多个工程中用于阀门、法兰、弯头等异型件防腐，而正在建设的连接英国与荷兰的管道，在Julianadorp-Calantsoog段，采用了Stopaq的产品作为管道补口材料。
