粘弹体防腐材料技术规格书
粘弹体防腐材料的优势有哪些
粘弹体防腐材料即指粘弹体防腐膏和粘弹体防腐胶带两种产品。
两者区别主要是粘弹体防腐膏是一种形似面团，不固化；可根据现场设备形状任意成型。
可塑性强，密封性能优异。
多用于异型设备的防漏和防腐。
弹体防腐胶带多应用于石油天然气管道防腐层修复、PE防腐层损伤修复、c泵等异性设备的防腐保护等，是一种冷缠,无交联,无结晶,整体粘性好和弹性高的新型防腐材料。
两者之间区别不大只是适用环境不用，今天给大家介绍一下这两种粘弹体防腐材料的优质特征和使用要求以及优质供应商。
【粘弹体防腐材料-粘弹体防腐膏】【粘弹体防腐材料的优势】1 表面处理要求低至ST2/3级，无须硼砂除锈；2. 直接应用于钢、PE、PP、FBE等表面，无须底漆；3. 密封性好，可阻断水份和氧气；4. 轻微缺陷可自我修复；5. 现场操作性好，可直接应用于异性构件防腐；6. 使用温度范围大，在-30℃-130℃的高寒高温环境中施工，操作简单方便；7. 现场施工质量容易控制，受环境、人员技术水平影响较小；8. 可选择使用PVC/PE/PP外护带、热收缩外护带、纤维复合外护带；9. 经国内外大型管道工程应用实践，质量稳定可靠；【粘弹体防腐材料-粘弹体防腐胶带】【粘弹体防腐材料实用注意】1.作业表面处理要求低至ST2/3级，保证清洁无杂物、无附锈即可绕带（使用中粘弹体胶带接触皮肤时，用清洗液和水洗净即可）。
2.选用≥0.80mm聚乙烯胶粘带或≥1.10mm聚丙烯冷缠胶粘带做外保护层。
3.禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天施工。
另外需要注意的是天气条件恶劣的话建议不要施工。
比如在遇到雨天、风沙天、下雪天或者大风天。
如果实在要施工建议搭棚施工。
在作业棚内施工，相对湿度大于85时，应在设计或业主许可的前提下，采取加热除湿措施，防止除锈后设备表面返锈，避免粘弹体防腐膏表面潮湿，并采取除锈前的预热，除锈和防腐安装等工序连续作业完成，否则建议停止施工。
另外一个是防腐膏在施工前不要从包装中取出，以免沾上灰尘或其它污物。
粘弹体防腐材料-介绍
粘弹体防腐新技术江苏达胜热缩材料有限公司1粘弹体新技术在石油天然气管道防腐的应用背景介绍——国内管道防腐需要新技术✧我国管道工程建设如火如荼，到2010年中国天然气管道总长达4.4万亿公里。
未来10年，我国将建管道主支线10万公里左右。
与此同时，已经建设好的埋地钢管还需要修复。
✧目前国内石油天然气管道外防腐主要使用二层结构聚乙烯防腐层、三层结构聚烯烃防腐层技术等。
二层结构聚乙烯防腐层胶粘剂存在失效的危险，对输送介质温度高80℃的管道，阴极保护处理不好，有产生应力开裂的危险。
三层结构聚乙烯防腐层虽然能够很好地发挥各自的优点，但其造价较高，工艺复杂，施工不够方便。
不管二层结构聚乙烯防腐层还是三层结构聚乙烯防腐层，其施工都需要烘烤操作，施工不够方便，且如果烘烤不均匀，易造成局部粘接不好，整体密封性下降。
2粘弹体新技术在石油天然气管道防腐的应用粘弹体产品特点✧冷流性及自修复功能：具有独特的冷流特性，在管道补口防腐及异形设备的防腐过程中可以达到自修复功能，尤其是对于表面上一些不平整的外形，可以完全渗入，达到优异的密封效果。
✧可以彻底的杜绝水分侵入，彻底杜绝微生物腐蚀，具有良好的耐化学性。
✧简易施工：无需加温烘烤，且对表面处理的要求不高，手工除锈至St2级即满足使用要求。
✧完全环保：使用材料完全环保，不会对环境造成污染。
3粘弹体新技术在石油天然气管道防腐的应用粘弹体新技术在石油天然气管道防腐的应用4产品类型及性能公司粘弹体防腐产品现主要分为粘弹体防腐带及粘弹体防腐膏两大类，而粘弹体防腐带又包括普通型（NTD ）和高温型（NTDH ）粘弹体带的产品应用指南 产品型号 NTD / NTDH 适用外防腐涂层 PE 、FBE 、PP 或钢钢管预热温度 环境温度 推荐除锈等级 St2粘弹体带的产品规格产品宽度 mm 50，100，200，300胶带厚度 mm >1.80 胶带长度 m10-30粘弹体新技术在石油天然气管道防腐的应用5粘弹体带的性能参数性能测试方法 典型值 NTD NTDH 绝缘电阻率（100d ）Ω·m 2DIN30670-91 108 108 密度 g/cm 3 GB/T4472-84 1.41 1.44 吸水率 %SY/T0414-2007附录B 0.03 0.03 剪切强度 MPa（23℃ 带/钢）ISO21809-3附录L 0.04 0.07 冲击强度（有外带）GB/T23257-2009附录K15J 冲击无漏点 15J 冲击无漏点 剥离强度 N/cm对PE 23℃ISO21809-3附录D410 对钢23℃ 5 15对FBE 23℃617粘弹体新技术在石油天然气管道防腐的应用6阴极剥离 mm23℃，24h ，-3.5VGB/T23257-2009附录D1.00 1.00 65℃，30d ，-1.5V5.00 4.00 热水浸泡（70℃，120d ）后剥离强度 N/cm对PE 23℃ ISO21809-3附录I3 6 对钢23℃37粘弹体膏的性能参数性能 测试方法 典型值 密度 g/cm 3GB/T4472-84 1.41 绝缘电阻率（100d ）Ω·m 2DIN 30670-91 108 吸水率 % SY/T0414-2007附录B 0.03滴垂温度EN 12068 附录Q85℃不滴垂粘弹体新技术在石油天然气管道防腐的应用7粘弹体防腐胶带检测报告粘弹体新技术在石油天然气管道防腐的应用8粘弹体材料应用于大阀门防腐保护内层使用粘弹体防腐膏进行填充，第二层使用粘弹体防腐胶带覆盖，外层使用冷缠带进行外保护，应用于异形设备的防腐保护粘弹体新技术在石油天然气管道防腐的应用9粘弹体材料应用于小阀门防腐保护粘弹体新技术在石油天然气管道防腐的应用10粘弹体材料应用于西气东输一线管道补口修复实验粘弹体新技术在石油天然气管道防腐的应用 11粘弹体材料应用于西气东输一线管道补口修复实验西气东输一线管道补口修复实验现场测试情况粘弹体新技术在石油天然气管道防腐的应用 12 粘弹体材料应用于西气东输一线管道补口修复实验西气东输一线补口修复实验6个月后的检测情况：覆盖率>95%，钢体无锈蚀痕迹西气一线管道修复实验6个月后的检测的剥离情况感谢！江苏达胜热缩材料有限公司13粘弹体新技术在石油天然气管道防腐的应用。
[小学教育]粘弹体材料与管道防腐层修复应用介绍-7页word资料
![[小学教育]粘弹体材料与管道防腐层修复应用介绍-7页word资料](https://img.taocdn.com/s3/m/b59c3a58ccbff121dd3683b2.png)

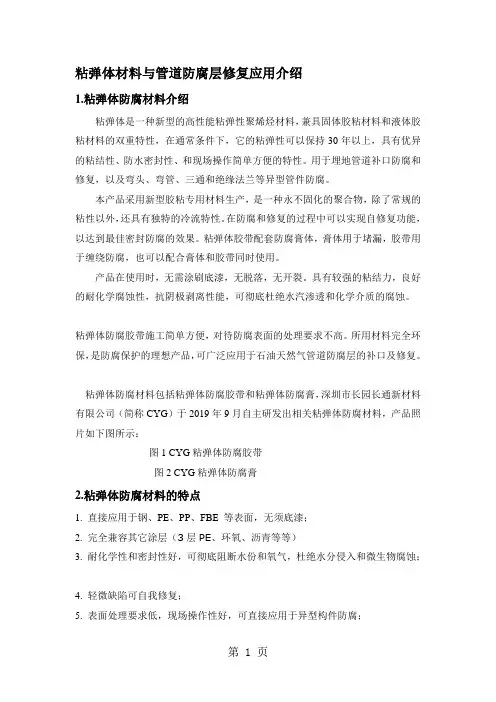

粘弹体材料与管道防腐层修复应用介绍1.粘弹体防腐材料介绍粘弹体是一种新型的高性能粘弹性聚烯烃材料，兼具固体胶粘材料和液体胶粘材料的双重特性，在通常条件下，它的粘弹性可以保持30年以上，具有优异的粘结性、防水密封性、和现场操作简单方便的特性。
用于埋地管道补口防腐和修复，以及弯头、弯管、三通和绝缘法兰等异型管件防腐。
本产品采用新型胶粘专用材料生产，是一种永不固化的聚合物，除了常规的粘性以外，还具有独特的冷流特性。
在防腐和修复的过程中可以实现自修复功能，以达到最佳密封防腐的效果。
粘弹体胶带配套防腐膏体，膏体用于堵漏，胶带用于缠绕防腐，也可以配合膏体和胶带同时使用。
产品在使用时，无需涂刷底漆，无脱落，无开裂。
具有较强的粘结力，良好的耐化学腐蚀性，抗阴极剥离性能，可彻底杜绝水汽渗透和化学介质的腐蚀。
粘弹体防腐胶带施工简单方便，对待防腐表面的处理要求不高。
所用材料完全环保，是防腐保护的理想产品，可广泛应用于石油天然气管道防腐层的补口及修复。
粘弹体防腐材料包括粘弹体防腐胶带和粘弹体防腐膏，深圳市长园长通新材料有限公司（简称CYG）于2019年9月自主研发出相关粘弹体防腐材料，产品照片如下图所示：图1 CYG粘弹体防腐胶带图2 CYG粘弹体防腐膏2.粘弹体防腐材料的特点1. 直接应用于钢、PE、PP、FBE 等表面，无须底漆；2.完全兼容其它涂层（3层PE、环氧、沥青等等）3. 耐化学性和密封性好，可彻底阻断水份和氧气，杜绝水分侵入和微生物腐蚀；4. 轻微缺陷可自我修复；5. 表面处理要求低，现场操作性好，可直接应用于异型构件防腐；6. 使用温度范围大，在-30℃-60℃的高寒高温环境中施工；7. 现场施工质量容易控制，受环境、人员技术水平影响较小；8.可长期存放，无保质期限制，并且材料完全环保。
3.用粘弹体防腐材料对原防腐层进行修复的优势目前，粘弹体防腐材料是一种理想的管道修复类材料，在对管道原防腐层进行拆除后，可直接安装本公司生产的粘弹体防腐膏和防腐胶带胶带，使用方便，其具体优越性体现在以下几个方面：1.粘弹体膏可塑性强，形态如同橡皮泥，可以轻松的填充在管道的凹槽部位，起到填补，堵漏，保护的作用。
粘弹体防腐胶带施工标准是什么
粘弹体防腐胶带施工标准是什么1. 引言粘弹体防腐胶带施工标准是针对管道、设备和结构表面进行防腐保护的一种常见方法。
粘弹体防腐胶带具有良好的附着性、密封性和耐腐蚀性，广泛应用于石油、天然气、化工、水利等行业。
然而，为了确保防腐效果的可靠性，施工过程需要遵循一系列严格的标准和规范。
本文将深入探讨粘弹体防腐胶带施工的标准要求，以便读者能够全面了解并正确应用这一防腐技术。
2. 施工标准的重要性粘弹体防腐胶带施工标准的制定是为了确保防腐效果的可靠性和一致性。
遵循标准能够最大程度地提高防腐胶带的附着性、密封性和耐腐蚀性能。
标准也对施工工艺、检测要求和质量控制进行了规范，有助于提高施工效率和工程质量。
3. 粘弹体防腐胶带施工标准的内容粘弹体防腐胶带施工标准主要包括以下内容：3.1 表面处理要求施工前，需要对管道、设备和结构表面进行彻底的清洁和处理。
通常采用砂轮、砂布、喷砂等方法，去除表面污垢、锈蚀和氧化物等。
必要时，还需采用机械或化学方法进行涂层剥离以保证粘弹体防腐胶带与基材的附着性。
3.2 胶带施工技术要求胶带施工应遵循一系列标准技术要求，包括搭接长度、施工温度、施工速度等。
其中，搭接长度的选择直接关系到胶带的防腐效果和使用寿命。
一般来说，搭接长度应符合规定的最小要求，根据管道直径和使用环境选择合适的搭接长度。
3.3 热收缩套管的施工要求粘弹体防腐胶带中的热收缩套管是为了提高胶带的密封性能和耐候性而采用的一种附件。
在施工中，需根据规定的要求选择合适的热收缩套管，并采取适当的加热方式进行热收缩。
还需对热收缩套管的收缩比例、加热时间和温度进行精确控制，以确保胶带与基材的紧密结合。
4. 个人理解和观点粘弹体防腐胶带施工标准的制定非常重要，它不仅能够提供指导，还能确保防腐效果的可靠性和一致性。
在施工过程中，我认为应特别注重表面处理的质量，因为表面处理的效果直接影响防腐胶带与基材的附着性。
合理选择搭接长度和采取合适的施工技术也非常重要，这能够有效提高防腐效果和胶带的使用寿命。
粘弹体胶带作业标准.
外护带宽度(mm)
50
75或100
100或150
300或400
表4PE/PVC胶带宽度选择参考表
②从一端开始缠绕PVC/PE外带，先原位缠绕一周，留出约3mm宽的粘弹体胶带不缠绕外带，如图14所示。
图14
③自一端开始螺旋缠绕PVC/PE外带，缠绕外带时保持一定张力，胶带之间搭接不低于50%，直至另一端，在结束部位原位缠绕一周PVC/PE外带，留出3mm宽的粘弹体胶带不缠绕外带，如图15所示。
第一章总则
71
72
73
STOPAQ粘弹体胶带
产品系列
适用工况温度（℃）
施工时基材温度（℃）
施工时胶带温度（℃）
STOPAQ CZ
-45- +50
-30- +50
5- +50
STOPAQ CZH
-45- +70
-30- +70
5- +70
STOPAQ CZHT
-45- +95
-30- +70
5- +70
12
管道或设备表面处理质量应达到《涂装前钢材表面锈蚀等级和除锈等级》(GB/T8923)规定的ST3级要求，表面应干燥，无松动的浮锈、无污物；基材搭接部位的原防腐层表面应平整、干燥、无污物。工厂预制的3PE涂层搭接部位处理成30度的坡口（图1-2）。
图 1-2
13
STOPAQ粘弹体防腐胶带、PE、PVC外保护带采用缠绕搭接施工。
热收缩带和玻璃纤维复合材料施工方法按材料生产厂家提供的作业指导书要求操作。
14
4.1公称直径<DN200mm管道防腐补口
①宜使用50mm宽的粘弹体防腐胶带，50mm宽的PVC/PE外带；
标准防腐技术规格书模板
标准防腐技术规格书模板1.概述本防腐技术规格书适用于XX港X台门式起重机钢结构的表面处理、涂料选用与涂层设计、涂装施工、质量检验等的操作指导。
2．参考标准规范以下标准可作为该文件的补充，用以评估和指导表面处理、涂装环境条件检查、施工操作、涂层检验。
凡是标明年份的，只有该版本适用；未标明年份的，其最新版本（包括任何修订）适用。
ISO12944：1-8色漆和清漆—防护涂料体系对钢结构的防腐蚀保护ISO8501-1：2007涂装油漆和有关产品前钢材预处理表面清洁度的目视评定ISO8501-2：1994，涂料和有关产品使用前的钢底材的处理—表面清洁度的视觉评价—第2部分：已涂覆涂料后的钢材表面局部去除原有涂层后的处理等级ISO8501-3：2001，涂料和有关产品使用前的钢底材的处理—表面清洁度的视觉评价—第3部分：焊缝、切边及其它有表面缺欠的部位预处理等级ISO8502-3：1993涂料和有关产品使用前的钢底材的处理—表面清洁度的评估测试—第3部分：表面粉尘评定ISO8502-4：1993涂料和有关产品使用前的钢底材的处理—表面清洁度的评估测试—第4部分：涂覆涂料前凝露可能性的评定导则ISO8503-1：涂料和有关产品使用前的钢底材的处理—喷射清理基材表面粗糙度特性—第1部分：喷砂处理表面的ISO评定比较样板的规范和定义ISO8503-2：1988，涂料和有关产品使用前的钢底材的处理—喷射清理基材表面粗糙度特性—第2部分：喷射处理表面的粗糙度评级—比较样块法ISO8503-4：1995，涂料和有关产品使用前的钢底材的处理—喷射清理基材表面粗糙度特性—第4部分：ISO表面粗糙度比较仪的校准方法和表面粗糙度的测定方法—触针仪法ISO8504-1：1992，涂料和有关产品使用前的钢底材的处理—表面处理方法—第1部分：总则ISO8504-2：2000，涂料和有关产品使用前的钢底材的处理—表面处理方法—第2部分：磨料喷射清理ISO8504-3：1993，涂料和有关产品使用前的钢底材的处理—表面处理方法—第3部分：手工和动力工具清理ISO11124-3：1993涂料和有关产品使用前的钢底材的处理—喷射清理用金属磨料的技术要求—第3部分：高碳铸钢喷丸及砂粒ISO19840-2012色漆和清漆—防护漆体系对钢结构的防腐蚀保护-粗糙面上干膜厚度的测量和验收准则SSPC SP1溶剂清洗GB/T13312-1991钢铁件涂装前除油程度检验方法（验油试纸法）ISO16276-1-2007防护涂料体系对钢结构的防腐蚀保护-涂层附着力及粘附力的评定和验收准则-第1部分：拉开法测试ISO16276-2-2007防护涂料体系对钢结构的防腐蚀保护—附着力的评估和验收-第2部分：划格试验和划X试验GB/T6747-2008船用车间底漆HG/T3668-2009富锌底漆HG/T4340-2012环氧云铁中间漆HG/T2454-2014溶剂型聚氨酯涂料（双组分）3、腐蚀环境和防腐蚀要求3.1腐蚀环境：XX海区地处渤海西部，辽东湾两翼。
粘弹体防腐胶带材质单
粘弹体防腐胶带材质单
我公司生产的粘弹体防腐胶带，是一种冷缠、无交联、无结晶、高粘性聚合物，是一款冷流动性，自融性粘弹体防腐材料。
由成型膜（布）、粘弹体胶、增强筋、离型膜通过挤出复合工艺制成。
产品能长期有效防止水和水汽透过，耐各类化学物质侵害。
使用中无需涂刷底漆，但由于非常柔软选用时，需要有抗损伤能力的材料来做保护层使用。
1、执行依据：CDP-S-OGP-AC-017-2013-2技术规格书和SY/T5918-2017
2、生产批号：QM2018070102
3、性能测试：
颜色：绿色，厚度：1.80mm，密度：1.40g/cm³，滴垂：85℃/48h无滴垂，体积电阻率：2.0x1012Ω·m，剥离强度:对PE23℃5.5N/cm，对PE-45℃60N/cm，对FBE23℃5.5N/cm，对FBE-45℃60N/cm，对钢23℃ 5.5N/cm，对钢-45℃60N/cm，覆盖率：≥98.5%，搭接剪切强大度：23℃0.03Mpa，耐化学介质侵泡：10%NaOH无鼓泡、无剥离，吸水率：0.025%
产品适应于石油天然气、化工消防和城市建设等领域的管道、罐体和阀门及现场接头，三通、法兰，防止这些部件埋地腐蚀。
长期不固化，密封性可靠。
产品在使用时需先对防腐表面清洁无杂物、无附锈后无附锈即可绕带（使用中接触皮肤用清洗液和水洗净即可）；施工中禁止雨、雪、雾天湿度＞85%情况下和风沙较大环境下露天作业；产品运输存储要防雨淋、防污染；在-5℃~+45℃相对湿度＜75%的库房中，并远离明火；无保质期限。
如果你对其产品有更专业的问题需要了解，请直接拨打电0546-8742309
山东全民塑胶有限公司技术质量部。
粘弹体防腐材料技术规格书
粘弹体防腐材料技术规格书河南汇龙合金材料有限公司项目部刘珍2019 年11 月111 设计范围 (3)2 名词定义 (3)3 项目总体要求 (3)4 采用规范、标准及法规 (4)5 供货范围及界面 (5)6 技术要求 (5)7 检验 (12)8 备品备件及专用工具 (12)9 铭牌/标志 (13)10 包装和运输 (13)11 技术文件提交要求 (13)12 技术服务 (14)13 验收 (14)14 售后服务 (15)1 设计范围本技术规格书规定了粘弹体防腐材料在性能、测试、检验、运输和验收等方面的最低要求。
本技术规格书适用于油气管道工程项目粘弹体防腐材料的采购。
2 名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方。
设计方：承担工程项目设计任务的设计公司或组织。
供货商：为业主设计、制造、提供成套设备/材料/系统的公司或厂家。
分包商：设计和制造分包合同所规定的设备/材料/系统的公司或厂家。
技术规格书：说明向业主提供的设备/材料/系统、服务或工艺必须满足的要求，以及验证这些要求所需的程序的书面规定。
质保期：供货商承诺的对所供设备/材料/系统因质量问题而出现故障时提供免费维修及保养的时间段。
3 项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效IS014001环境管理体系认证证书、ISO9001质量体系认证证书、营业执照。
3.1.2供货商业绩和经验要求供货商应具有良好的商业信誉和业绩，近三年经营活动中无违法记录。
供货商应提供近三年来在油（气）管线的应用业绩，供货商递交的实际应用清单应是真实诚信的（应附供货合同），提供的参数应包括：工程名称、管道直径、产品规格及用量、用户名称和地点，联系电话，供货年份、用户反馈信息、订货合同及使用情况等资料。
参数应用国际单位制标出。
3.2投标承诺3.2.1供货商职责供货商应对粘弹体防腐材料的制造、供货和检验以及在不同场所进行的试验负有完全责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术规格书单位：河南汇龙合金材料有限公司粘弹体防腐材料专业：防腐及阴极保护日期：2019 年 11月 11日第 1 页共15 页粘弹体防腐材料技术规格书河南汇龙合金材料有限公司项目部刘珍2019年11月11编制校对审核刘珍目录1设计范围 (3)2名词定义 (3)3项目总体要求 (3)4采用规范、标准及法规 (4)5供货范围及界面 (5)6技术要求 (5)7 检验 (12)8备品备件及专用工具 (12)9铭牌/标志 (13)10包装和运输 (13)11技术文件提交要求 (13)12技术服务 (14)13 验收 (14)14 售后服务 (15)1设计范围本技术规格书规定了粘弹体防腐材料在性能、测试、检验、运输和验收等方面的最低要求。
本技术规格书适用于油气管道工程项目粘弹体防腐材料的采购。
2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方。
设计方：承担工程项目设计任务的设计公司或组织。
供货商：为业主设计、制造、提供成套设备/材料/系统的公司或厂家。
分包商：设计和制造分包合同所规定的设备/材料/系统的公司或厂家。
技术规格书：说明向业主提供的设备/材料/系统、服务或工艺必须满足的要求，以及验证这些要求所需的程序的书面规定。
质保期：供货商承诺的对所供设备/材料/系统因质量问题而出现故障时提供免费维修及保养的时间段。
3项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效ISO14001 环境管理体系认证证书、ISO9001 质量体系认证证书、营业执照。
3.1.2供货商业绩和经验要求供货商应具有良好的商业信誉和业绩，近三年经营活动中无违法记录。
供货商应提供近三年来在油（气）管线的应用业绩，供货商递交的实际应用清单应是真实诚信的（应附供货合同），提供的参数应包括：工程名称、管道直径、产品规格及用量、用户名称和地点，联系电话，供货年份、用户反馈信息、订货合同及使用情况等资料。
参数应用国际单位制标出。
3.2投标承诺3.2.1供货商职责供货商应对粘弹体防腐材料的制造、供货和检验以及在不同场所进行的试验负有完全责任。
供货商还应对粘弹体防腐材料的性能、运输、现场施工技术要求负责。
3.2.2提供资料供货商在投标技术文件中必须按照本技术规格书中的要求提供相关技术资料或图纸。
3.2.3质量承诺本技术规格书意在指明粘弹体防腐材料的基本原则和最低要求，并不减轻供货商为其所提供的粘弹体防腐材料的性能、检测、试验、应用和安全所负的全部责任。
供货商应对提供粘弹体防腐材料的质量、可靠性、使用寿命、技术服务、相关责任等做出承诺。
由业主和设计方签发的对粘弹体防腐材料的提议或建议，并不能免除供货商认可本技术规格书的所有要求或履行承诺时的任何责任。
3.2.4进度承诺供货商所提供的粘弹体防腐材料，其交货期必须满足招标文件或项目总体进度的要求。
4采用规范、标准及法规在文件出版时，所有版本均为有效。
所有标准规范都会被修订，使用本技术规格书的各方应探讨、使用下列标准规范最新版本的可能性。
本技术规格书指定材料应遵循的标准规范主要包括但不仅限于以下所列范围：GB/T 191 包装储运图示标志GB/T 1037 塑料薄膜和片材透水蒸气性试验方法（杯式法）GB/T 1040.2 塑料拉伸性能的测定第2 部分：模塑和挤塑塑料的试验条件GB/T 1408.1 绝缘材料电气强度试验方法第1 部分：工频下试验GB/T 1410 固体绝缘材料体积电阻率和表面电阻率试验方法GB/T 1633 热塑性塑料维卡软化温度（VST）的测定GB/T 1842 塑料聚乙烯环境应力开裂试验方法GB/T 2792 胶粘带剥离强度的试验方法GB/T 4507 沥青软化点测定法环球法GB/T 5470 塑料冲击法脆化温度的测定GB/T 7124 胶粘剂拉伸剪切强度的测定（刚性材料对刚性材料）GB/T 6672 塑料薄膜和薄片厚度测定机械测量法GB/T 1040.3 塑料拉伸性能的测定 第 3 部分： 薄膜和薄片的试验条件 GB/T 23257 埋地钢质管道聚乙烯防腐层SY/T 0315 钢质管道熔结环氧粉末外涂层技术规范 SY/T 0414钢质管道聚乙烯胶粘带防腐层技术标准ISO21809-3石油天然气工业 管道输送系统用的埋地和水下管道的外防腐 层 第 3 部分：补口防腐层其它未列出的与粘弹体防腐材料有关的标准规范，供货商有义务主动向业主和设计提供。
所有标准规范均应为项目采购期时的有效版本。
5 供货范围及界面粘弹体防腐材料供货商应根据本技术规格书的要求，提供的粘弹体防腐材料包括但不限于：—粘弹体防腐膏 —粘弹体胶带—外护带（聚乙烯/网状纤维聚丙烯胶带/热收缩带）供货商认为需要配套提供的其他附属专用工具（如有）和材料，供货商有义务加以说明，以供业主选择。
6 技术要求6.1 粘弹体防腐膏、粘弹体胶带性能粘弹体防腐膏性能指标见表 1，粘弹体胶带性能指标见表 2。
表 1 粘弹体防腐膏性能要求序号 项 目 性能指标 试验方法 1 颜色非黑色 目测 2滴垂 最高设计温度+15℃（且至少应＞80℃），72h无滴垂SY/T 7036 附录D3粘结力对钢-45℃覆盖率≥95 %ISO 21809-3 附录C23℃ 最高设计温度对管体防腐层-45℃ 23℃ 最高设计温度4 吸水率 a ，% ≤0.03 参照 SY/T 0414 附录 B 5热水浸泡 b无鼓泡，无剥参照GB/T 23257 附录 N技术规格书文件号：JC-AC-SP-011 第 5 页 共 15 页技术规格书文件号：JC-AC-SP-011第6页共15页序号项目性能指标试验方法（最高设计温度，120d）离，无锈蚀现象a：试片为50mm×50mm，厚度为1.8mm±0.2mm 的粘弹体膏片；b：将粘弹体膏压延在100mm×100mm×6mm 的钢试片上，粘弹体膏厚度1.8mm±0.2mm 。
表2 粘弹体胶带性能要求序号项目性能指标试验方法1 外观边缘平直，表面平整、清洁目测2 颜色非黑色目测3 最小厚度，mm ≥1.8 GB/T 66724 滴垂最高设计温度+15℃（且至少应＞80℃，48h）无滴垂SY/T 7036 附录D5 绝缘电阻a R S100，Ω⋅m2≥108SY/T 7036 附录E R S100/R S70 ≥0.8a6 剥离强度，N/cm对钢-45℃50胶层覆盖率≥95%GB/T 23257 附录J23℃≥2最高设计温度－对管体防腐层-45℃5023℃≥2最高设计温度－7 热水浸泡后的剥离强度，N/cm（最高设计温度+20℃，100d）对钢23℃≥2胶层覆盖率≥95%GB/T 23257 附录N 和附录J最高设计温度－对管体防腐层23℃≥2最高设计温度－8 干热老化后的剥离强度，N/cm（最高设计温度+20℃，100d）对钢23℃≥2胶层覆盖率≥95%ISO 21809-3附录N 和附录D最高设计温度－对管体防腐层23℃≥2最高设计温度－9 搭接剪切强度，MPa-45℃≥1.0胶层覆盖率≥95%ISO 21809-3 附录L 23℃≥0.02最高设计温度－10 体积电阻率，Ω·m≥1×1012GB/T 141011 吸水率，% ≤0.03 SY/T 0414 附录B12 耐化学介质浸泡（常温，90d）10% NaOH 无鼓泡、无剥离SY/T 0315附录J3% NaCL 无鼓泡、无剥离a：绝缘电阻在70 天后少于100 天后的10 倍，（R S100/R S70≥0.8）。
6.2外保护带第7 页共15 页6.2.1配套外保护带包括聚乙烯（PE）、网状纤维聚丙烯（PP）胶粘带、热收缩带，外保护带与粘弹体防腐带背材之间应有优良的相容性和粘接性。
6.2.2聚合物冷缠胶粘带聚合物冷缠胶粘带包括聚乙烯（PE）、网状纤维聚丙烯（PP）胶粘带，聚乙烯（PE）胶粘带、网状纤维聚丙烯（PP）胶粘带应满足表3 的要求。
表3 聚合物冷缠胶粘带性能要求序号项目性能指标试验方法聚乙烯胶带聚丙烯胶带1 基膜材质聚乙烯膜聚丙烯网状纤维2 基膜厚度，mm ≥0.2 0.3±0.05GB/T 66723 胶带总厚度，mm ≥0.8 ≥1.1 GB/T 66724 基膜拉伸强度，MPa ≥18 ≥60 GB/T 1040.35 基膜断裂伸长率，% ≥200 - GB/T 1040.36 剥离强度aN/cm 对背材23℃≥20 ≥20GB/T 23257附录J 最高设计温度≥1.0 ≥1.0对粘弹体背材23℃≥20 ≥20最高设计温度≥1.0 ≥1.0对管体防腐层23℃≥20 ≥20最高设计温度≥1.0 ≥1.07 热水浸泡后剥离强度aN/cm（最高设计温度，28d）对背材≥20 ≥25 GB/T 23257附录N 和附录J对粘弹体背材≥20 ≥25对管体防腐层≥20 ≥258干热老化后剥离强度a 保持率（最高设计温度+20℃，100d）%对背材P100 b/P0 ≥75 ≥75ISO 21809-3附录N 和附录DP100/P70 ≥80 ≥80对粘弹体背材P100 /P0 ≥75 ≥75P100/P70 ≥80 ≥80对管体防腐层P100 /P0 ≥75 ≥75P100/P70 ≥80 ≥809 吸水率，% ≤0.2 ≤0.35 SY/T0414 附录 B10 水蒸汽渗透率，mg/24h·cm 2≤0.45 ≤0.45 GB/T 1037 a：拉伸速度300mm/min。
b：P n中P 表示剥离强度，n 表示试验天数。
6.2.3热收缩带热收缩带包括热熔胶型热收缩带及压敏胶型热收缩带，热熔胶型热收缩带性能应符合性能指标表4，压敏胶型热收缩带性能应符合性能指标表 5 的规定。
第8 页共15 页表4 热熔胶型热收缩带性能要求序号项目性能指标试验方法基材性能1 外观基材边缘应平直，表面平整、清洁、无气泡、无疵点、无裂口及分解变色目测2 厚度，mm 管径≤400 ≥1.2GB/T 6672 管径＞400 ≥1.53 拉伸强度，MPa ≥17 GB/T 1040.24 断裂伸长率，% ≥400 GB/T 1040.25 维卡软化点（A50，9.8N），℃≥90 GB/T 16336 脆化温度，℃≤-65 GB/T 54707 电气强度，MV/m ≥25 GB/T 1408.18 体积电阻率， ·m ≥1×1013GB/T 14109 耐环境应力开裂（F50），h ≥1000 GB/T 184210 耐化学介质腐蚀（浸泡7d），%10%HCl10%NaOH10%NaCl≥85≥85≥85GB/T 23257附录H11 耐热老化（150℃，21d）拉伸强度，MPa断裂伸长率，%≥14≥300GB/T 1040.212 热冲击（225℃，4h）无裂纹、无流淌、无垂滴GB/T 23257 附录L 注1：除热冲击外，基材性能需经过200℃±5 ℃，5min.自由收缩后进行测定。
