工程材料与热处理复习题及答案
材料热处理工程师资格考试题+答案

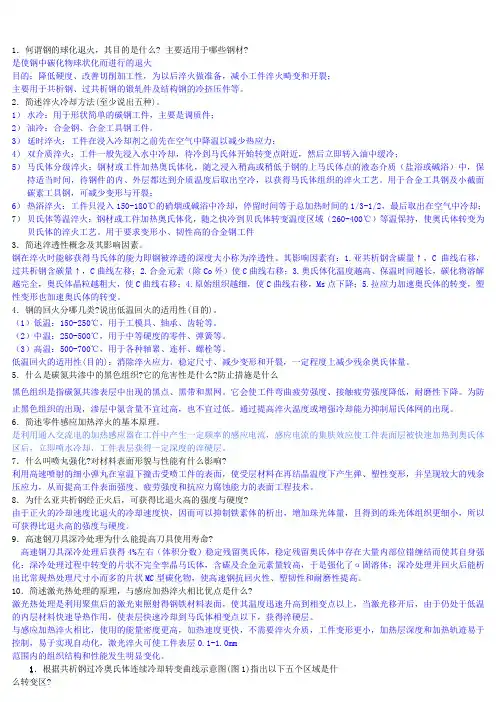

1．何谓钢的球化退火，其目的是什么? 主要适用于哪些钢材?是使钢中碳化物球状化而进行的退火目的：降低硬度、改善切削加工性，为以后淬火做准备，减小工件淬火畸变和开裂；主要用于共析钢、过共析钢的锻轧件及结构钢的冷挤压件等。
2．简述淬火冷却方法(至少说出五种)。
1）水冷：用于形状简单的碳钢工件，主要是调质件；2）油冷：合金钢、合金工具钢工件。
3）延时淬火：工件在浸入冷却剂之前先在空气中降温以减少热应力；4）双介质淬火：工件一般先浸入水中冷却，待冷到马氏体开始转变点附近，然后立即转入油中缓冷；5）马氏体分级淬火：钢材或工件加热奥氏体化，随之浸入稍高或稍低于钢的上马氏体点的液态介质（盐浴或碱浴）中，保持适当时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺。
用于合金工具钢及小截面碳素工具钢，可减少变形与开裂；6）热浴淬火：工件只浸入150-180℃的硝烟或碱浴中冷却，停留时间等于总加热时间的1/3-1/2，最后取出在空气中冷却；7）贝氏体等温淬火：钢材或工件加热奥氏体化，随之快冷到贝氏体转变温度区域（260-400℃）等温保持，使奥氏体转变为贝氏体的淬火工艺。
用于要求变形小、韧性高的合金钢工件3．简述淬透性概念及其影响因素。
钢在淬火时能够获得马氏体的能力即钢被淬透的深度大小称为淬透性。
其影响因素有：1.亚共析钢含碳量↑，C曲线右移，过共析钢含碳量↑，C曲线左移；2.合金元素（除Co外）使C曲线右移；3.奥氏体化温度越高、保温时间越长，碳化物溶解越完全，奥氏体晶粒越粗大，使C曲线右移；4.原始组织越细，使C曲线右移，Ms点下降；5.拉应力加速奥氏体的转变，塑性变形也加速奥氏体的转变。
4．钢的回火分哪几类?说出低温回火的适用性(目的)。
（1）低温：150-250℃，用于工模具、轴承、齿轮等。
（2）中温：250-500℃，用于中等硬度的零件、弹簧等。
（3）高温：500-700℃，用于各种轴累、连杆、螺栓等。
材料热处理工程师资格考试题+答案
1．何谓钢的球化退火，其目的是什么? 主要适用于哪些钢材?是使钢中碳化物球状化而进行的退火目的：降低硬度、改善切削加工性，为以后淬火做准备，减小工件淬火畸变和开裂；主要用于共析钢、过共析钢的锻轧件及结构钢的冷挤压件等。
2．简述淬火冷却方法(至少说出五种)。
1）水冷：用于形状简单的碳钢工件，主要是调质件；2）油冷：合金钢、合金工具钢工件。
3）延时淬火：工件在浸入冷却剂之前先在空气中降温以减少热应力；4）双介质淬火：工件一般先浸入水中冷却，待冷到马氏体开始转变点附近，然后立即转入油中缓冷；5）马氏体分级淬火：钢材或工件加热奥氏体化，随之浸入稍高或稍低于钢的上马氏体点的液态介质（盐浴或碱浴）中，保持适当时间，待钢件的内、外层都达到介质温度后取出空冷，以获得马氏体组织的淬火工艺。
用于合金工具钢及小截面碳素工具钢，可减少变形与开裂；6）热浴淬火：工件只浸入150-180℃的硝烟或碱浴中冷却，停留时间等于总加热时间的1/3-1/2，最后取出在空气中冷却；7）贝氏体等温淬火：钢材或工件加热奥氏体化，随之快冷到贝氏体转变温度区域（260-400℃）等温保持，使奥氏体转变为贝氏体的淬火工艺。
用于要求变形小、韧性高的合金钢工件3．简述淬透性概念及其影响因素。
钢在淬火时能够获得马氏体的能力即钢被淬透的深度大小称为淬透性。
其影响因素有：1.亚共析钢含碳量↑，C曲线右移，过共析钢含碳量↑，C曲线左移；2.合金元素（除Co外）使C曲线右移；3.奥氏体化温度越高、保温时间越长，碳化物溶解越完全，奥氏体晶粒越粗大，使C曲线右移；4.原始组织越细，使C曲线右移，Ms点下降；5.拉应力加速奥氏体的转变，塑性变形也加速奥氏体的转变。
4．钢的回火分哪几类?说出低温回火的适用性(目的)。
（1）低温：150-250℃，用于工模具、轴承、齿轮等。
（2）中温：250-500℃，用于中等硬度的零件、弹簧等。
（3）高温：500-700℃，用于各种轴累、连杆、螺栓等。
机械工程材料及热加工工艺试题及答案(DOC)
一、名词解释：１、固溶强化：固溶体溶入溶质后强度、硬度提高，塑性韧性下降现象。
２、加工硬化：金属塑性变形后，强度硬度提高的现象。
２、合金强化：在钢液中有选择地加入合金元素，提高材料强度和硬度４、热处理：钢在固态下通过加热、保温、冷却改变钢的组织结构从而获得所需性能的一种工艺。
５、细晶强化：晶粒尺寸通过细化处理，使得金属强度提高的方法。
二、选择适宜材料并说明常用的热处理方法三、（20分）车床主轴要求轴颈部位硬度为HRC54—58，其余地方为HRC20—25，其加工路线为：下料锻造正火机加工调质机加工（精）轴颈表面淬火低温回火磨加工指出：1、主轴应用的材料：45钢2、正火的目的和大致热处理工艺细化晶粒，消除应力；加热到Ac3＋50℃保温一段时间空冷3、调质目的和大致热处理工艺强度硬度塑性韧性达到良好配合淬火＋高温回火4、表面淬火目的提高轴颈表面硬度5．低温回火目的和轴颈表面和心部组织。
去除表面淬火热应力，表面M＋A’心部S回四、选择填空（20分）１．合金元素对奥氏体晶粒长大的影响是（d）（a）均强烈阻止奥氏体晶粒长大（b）均强烈促进奥氏体晶粒长大（c）无影响（d）上述说法都不全面２．适合制造渗碳零件的钢有（c）。
（a）16Mn、15、20Cr、1Cr13、12Cr2Ni4A （b）45、40Cr、65Mn、T12（c）15、20Cr、18Cr2Ni4WA、20CrMnTi３．要制造直径16mm的螺栓，要求整个截面上具有良好的综合机械性能，应选用（c ）（a）45钢经正火处理（b）60Si2Mn经淬火和中温回火（c）40Cr钢经调质处理4．制造手用锯条应当选用（a ）（a）T12钢经淬火和低温回火（b）Cr12Mo钢经淬火和低温回火（c）65钢淬火后中温回火5．高速钢的红硬性取决于（b ）（a）马氏体的多少（b）淬火加热时溶入奥氏体中的合金元素的量（c）钢中的碳含量6．汽车、拖拉机的齿轮要求表面高耐磨性，中心有良好的强韧性，应选用（c ）（a）60钢渗碳淬火后低温回火（b）40Cr淬火后高温回火（c）20CrMnTi渗碳淬火后低温回火7．65、65Mn、50CrV等属于哪类钢，其热处理特点是（c ）（a）工具钢，淬火+低温回火（b）轴承钢，渗碳+淬火+低温回火（c）弹簧钢，淬火+中温回火8. 二次硬化属于（d）（a）固溶强化（b）细晶强化（c）位错强化（d）第二相强化9. 1Cr18Ni9Ti奥氏体型不锈钢，进行固溶处理的目的是（b）（a）获得单一的马氏体组织，提高硬度和耐磨性（b）获得单一的奥氏体组织，提高抗腐蚀性，防止晶间腐蚀（c）降低硬度，便于切削加工１０.推土机铲和坦克履带板受到严重的磨损及强烈冲击，应选择用（b ）（a）20Cr渗碳淬火后低温回火（b）ZGMn13—3经水韧处理（c）W18Cr4V淬火后低温回火五、填空题(20分)1、马氏体是碳在a-相中的过饱和固溶体，其形态主要有板条马氏体、片状马氏体。
工程材料及热处理复习资料
一．名词解释题间隙固溶体：溶质原子分布于溶剂的晶格间隙中所形成的固溶体。
再结晶：金属发生重新形核和长大而不改变其晶格类型的结晶过程。
淬透性：钢淬火时获得马氏体的能力。
枝晶偏析：金属结晶后晶粒内部的成分不均匀现象。
时效强化：固溶处理后铝合金的强度和硬度随时间变化而发生显著提高的现象。
同素异构性：同一金属在不同温度下具有不同晶格类型的现象。
临界冷却速度：钢淬火时获得完全马氏体的最低冷却速度。
热硬性：指金属材料在高温下保持高硬度的能力。
二次硬化：淬火钢在回火时硬度提高的现象。
共晶转变：指具有一定成分的液态合金,在一定温度下,同时结晶出两种不同的固相的转变。
比重偏析：因初晶相与剩余液相比重不同而造成的成分偏析。
置换固溶体：溶质原子溶入溶质晶格并占据溶质晶格位置所形成的固溶体。
变质处理：在金属浇注前添加变质剂来改变晶粒的形状或大小的处理方法。
晶体的各向异性：晶体在不同方向具有不同性能的现象。
固溶强化：因溶质原子溶入而使固溶体的强度和硬度升高的现象。
形变强化：随着塑性变形程度的增加，金属的强度、硬度提高，而塑性、韧性下降的现象。
残余奥氏体：指淬火后尚未转变，被迫保留下来的奥氏体。
调质处理：指淬火及高温回火的热处理工艺。
淬硬性：钢淬火时的硬化能力。
过冷奥氏体：将钢奥氏体化后冷却至A1温度之下尚未分解的奥氏体。
本质晶粒度：指奥氏体晶粒的长大倾向。
C曲线：过冷奥氏体的等温冷却转变曲线。
CCT曲线：过冷奥氏体的连续冷却转变曲线。
马氏体：含碳过饱和的α固溶体。
热塑性塑料：加热时软化融融，冷却又变硬，并可反复进行的塑料。
热固性塑料：首次加热时软化并发生交连反应形成网状结构，再加热时不软化的塑料。
回火稳定性：钢在回火时抵抗硬度下降的能力。
可逆回火脆性：又称第二类回火脆性，发生的温度在400～650℃，当重新加热脆性消失后，应迅速冷却，不能在400～650℃区间长时间停留或缓冷，否则会再次发生催化现象。
过冷度：金属的理论结晶温度与实际结晶温度之差。
工程材料与热处理试卷

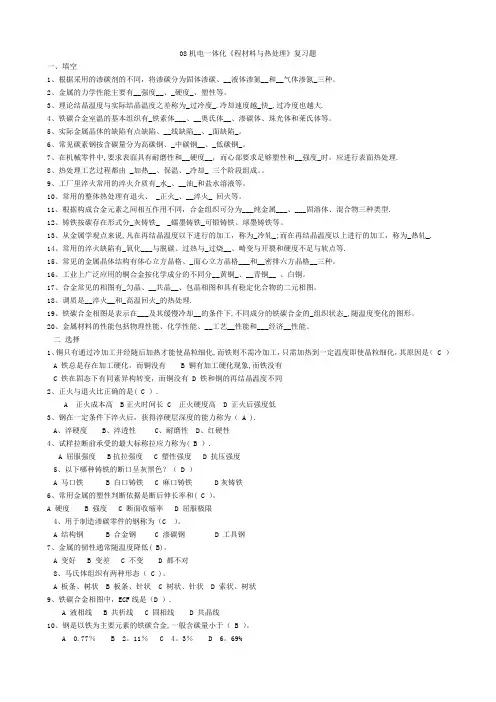

08机电一体化《程材料与热处理》复习题一、填空1、根据采用的渗碳剂的不同，将渗碳分为固体渗碳、__液体渗氮__和__气体渗氮_三种。
2、金属的力学性能主要有__强度__、_硬度_、塑性等。
3、理论结晶温度与实际结晶温度之差称为_过冷度_.冷却速度越_快_,过冷度也越大.4、铁碳合金室温的基本组织有_铁素体___、__奥氏体__、渗碳体、珠光体和莱氏体等。
5、实际金属晶体的缺陷有点缺陷、__线缺陷__、_面缺陷_。
6、常见碳素钢按含碳量分为高碳钢、_中碳钢__、_低碳钢_。
7、在机械零件中,要求表面具有耐磨性和__硬度__，而心部要求足够塑性和__强度_时，应进行表面热处理.8、热处理工艺过程都由 _加热__、保温、_冷却_ 三个阶段组成。
9、工厂里淬火常用的淬火介质有_水_、__油_和盐水溶液等。
10、常用的整体热处理有退火、 _正火_、__淬火_ 回火等。
11、根据构成合金元素之间相互作用不同，合金组织可分为___纯金属___、___固溶体、混合物三种类型.12、铸铁按碳存在形式分_灰铸铁_ _蠕墨铸铁_可锻铸铁、球墨铸铁等。
13、从金属学观点来说,凡在再结晶温度以下进行的加工，称为_冷轧_;而在再结晶温度以上进行的加工，称为_热轧_.14、常用的淬火缺陷有_氧化___与脱碳、过热与_过烧__、畸变与开裂和硬度不足与软点等.15、常见的金属晶体结构有体心立方晶格、_面心立方晶格___和__密排六方晶格__三种。
16、工业上广泛应用的铜合金按化学成分的不同分__黄铜_、__青铜__ 、白铜。
17、合金常见的相图有_匀晶、__共晶__、包晶相图和具有稳定化合物的二元相图。
18、调质是__淬火__和_高温回火_的热处理.19、铁碳合金相图是表示在___及其缓慢冷却__的条件下,不同成分的铁碳合金的_组织状态_,随温度变化的图形。
20、金属材料的性能包括物理性能、化学性能、__工艺__性能和___经济__性能。
工程材料及热处理(完整版)
工程材料及热处理一、名词解释（20分）8个名词解释1.过冷度：金属实际结晶温度T和理论结晶温度、Tm之差称为过冷度△T，△T=Tm-T。
2.固溶体：溶质原子溶入金属溶剂中形成的合金相称为固溶体。
3.固溶强化：固溶体的强度、硬度随溶质原子浓度升高而明显增加，而塑、韧性稍有下降，这种现象称为固溶强化。
4.匀晶转变：从液相中结晶出单相的固溶体的结晶过程称匀晶转变。
5.共晶转变：从一个液相中同时结晶出两种不同的固相6.包晶转变：由一种液相和固相相互作用生成另一种固相的转变过程，称为包晶转变。
7.高温铁素体：碳溶于δ-Fe的间隙固溶体，体心立方晶格，用符号δ表示。
铁素体：碳溶于α－Fe的间隙固溶体，体心立方晶格，用符号α或F表示。
奥氏体：碳溶于γ-Fe的间隙固溶体，面心立方晶格，用符号γ或F表示。
8.热脆（红脆）：含有硫化物共晶的钢材进行热压力加工，分布在晶界处的共晶体处于熔融状态，一经轧制或锻打，钢材就会沿晶界开裂。
这种现象称为钢的热脆。
冷脆：较高的含磷量，使钢显著提高强度、硬度的同时，剧烈地降低钢的塑、韧性并且还提高了钢的脆性转化温度，使得低温工作的零件冲击韧性很低，脆性很大，这种现象称为冷脆。
氢脆：氢在钢中含量尽管很少，但溶解于固态钢中时，剧烈地降低钢的塑韧性增大钢的脆性，这种现象称为氢脆。
9.再结晶：将变形金属继续加热到足够高的温度，就会在金属中发生新晶粒的形核和长大，最终无应变的新等轴晶粒全部取代了旧的变形晶粒，这个过程就称为再结晶。
10.马氏体：马氏体转变是指钢从奥氏体状态快速冷却，来不及发生扩散分解而产生的无扩散型的相变，转变产物称为马氏体。
含碳量低于0.2%，板条状马氏体；含碳量高于1.0%，针片状马氏体；含碳量介于0.2%-1.0%之间，马氏体为板条状和针片状的混合组织。
11.退火：钢加热到适当的温度，经过一定时间保温后缓慢冷却，以达到改善组织提高加工性能的一种热处理工艺。
12.正火：将钢加热到3c A或ccmA以上30-50℃，保温一定时间，然后在空气中冷却以获得珠光体类组织的一种热处理工艺。
工程材料与热加工习题参考答案
第1章习题参考答案自测题一、填空题1. 强度、刚度、硬度、塑性、韧性2. σe σs σb3. 屈服点规定残余伸长率为0.2%时的应力值塑性变形4. 断后伸长率断面收缩率断面收缩率5. 应力场强度因子断裂韧度断裂二、判断题1.（×）2.（×）3.（×）4.（×）习题与思考题1.①因为δ5=L1L0L5d0100%=1100%=25% L05d0δ10=L1L0L10d0100%=1100%=25% L010d0所以L1（5）=6.25d0同理L1（10）=12.5d0②长试样的塑性好。
设长试样为A,短试样为B,已知δ所以δ5B=δ10A，因为同一种材料，δ5〉δ10，5B=δ10A<δ5A,则δ5B<δ5A，即长试样的塑性好。
2.合格。
因为σs=FS21100268.79MP >225 MP aa S03.1425σb=Fb34500439.5 MP >372MPaa S03.1425L15d065500100%30%>27% 100%=505d0δ5=S0S15232ψ=100%64%>55% 所以，该15钢合格2S033.（1）洛氏硬度HRC；（2）洛氏硬度HRB；（3）洛氏硬度HRA；（4）布氏硬度HB；（5）维氏硬度HV。
第2章习题解答参考自测题一、填空题1. 体心立方晶格、面心立方晶格、密排六方晶格2. （1）A （2）F （3）Fe3C （4）P （5）Ld （6）Ld'3. F+P 大高低4. 过冷过冷度细好5. 固溶体金属化合物成分、组织、状态、温度6.二、判断题1.（×）2.（√）3.（×）习题与思考题1.根据晶体缺陷的几何形态特征，实际金属晶体中存在有点、线、面缺陷。
在这些缺陷处及其附近，晶格均处于畸变状态，使金属的强度、硬度有所提高。
2.(1）钢材加热到1000～1250℃时为单相奥氏体组织，奥氏体强度、硬度不高，塑性、韧性好，变形抗力小，适于热轧、锻造。
工程材料与热加工复习资料-学生(含部分答案)
工程材料与热加工复习资料第1章材料的力学性能疲劳断口的三个区域。
疲劳源区、疲劳裂纹扩展区和最后断裂区三部分组成5．金属塑性的2个主要指标。
伸长率和断面收缩率6．金属的性能包括力学性能、_物理___性能、_化学_性能和__工艺_性能。
7．材料的工艺性能包括哪些？包括铸造性、焊接性、锻压性、切削性以及热处理性。
第2章金属的晶体结构与结晶二、问答题1．金属中常见的晶体结构有哪几种？(α-Fe、γ-Fe是分别是什么晶体结构)。
体心立方体晶格、面心立方体晶格、密排六方晶格。
α-Fe 是体心立方体晶格结构γ-Fe是面心立方体晶格结构晶体和非晶体的特点和区别。
2．实际晶体的晶体缺陷有哪几种类型？点缺陷、线缺陷、面缺陷。
3点缺陷分为：空位、间隙原子、置换原子4．固溶体的类型有哪几种?置换固溶体、间隙固溶体5．纯金属的结晶是由哪两个基本过程组成的?晶体的形成、晶体的长大6．何谓结晶温度、过冷现象和过冷度?纯金属液体在无限缓慢的冷却条件下的结晶温度，称为理论结晶温度金属的实际结晶温度低于理论结晶温度的现象称为过冷现象理论结晶温度与实际结晶温度的差叫做过冷度过冷度与冷却速度有何关系？结晶时冷却的速度越大，过冷度越大，金属的实际结晶温度就越低。
7．晶粒大小对金属的力学性能有何影响?在一般情况下，晶粒越细，金属的强度、塑性和韧性就越好。
细化晶粒的常用方法有哪几种?增加过冷度、变质处理、振动或搅拌8．什么是共析转变？在恒定温度下，有一特定成分的固相同时分解成两种成分和结构均不同的新固相的转变成为共析转变二、填空题1．珠光体是由___铁素体_____和____渗碳体_____组成的机械混合物(共析组织)。
2．莱氏体是由_____奥氏体___和____渗碳体_____组成的机械混合物(共晶组织)。
3．奥氏体在1148℃时碳的质量分数可达____2.11%______，在727℃时碳的质量分数为____0.77%___。
4. 根据室温组织的不同，钢可分为___共_____钢、____亚共____钢和____过共___钢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
晶体与非晶体的本质区别是什么？定义：【晶体】具有规则几何形状的固体【非晶体】指组成它的原子或离子不是作有规律排列的固态物质区别：具有一定的熔点是一切晶体的宏观特性，也是晶体和非晶体的主要区别。
特点：晶体点阵是晶体粒子所在位置的点在空间的排列。
相应地在外形上表现为一定形状的几何多面体，这是它的宏观特性晶体的另一基本特点是有一定的熔点，不同的晶体有它不相同的熔点。
且在熔解过程中温度保持不变。
非晶体没有固定的熔点，随着温度升高，物质首先变软，然后由稠逐渐变稀，成为流体。
＊课外习题：一判断题1．碳素工具钢都是优质或高级优质钢。
( x )2．做普通小弹簧应用15钢。
( x )3．T12A和CrW5都属高碳钢，它们的耐磨性、红硬性也基本相同( x )4．除Fe和C外还含有其他元素的钢就是合金钢。
( x )5．Crl2Mo钢是不锈钢。
( x )6．不锈钢中的含碳量越高，其耐腐蚀性越好。
( x )8．Q295是低合金结构钢。
( x )9．1Crl8Ni9Ti是高合金工具钢。
( x )10．受力小、形状简单的模具，常用碳素工具钢制造。
( V )12．60Si2Mn的最终热处理方法是淬火后进行高温回火。
． ( x )13．预先热处理的目的，是为了消除或改善前工序引起的缺陷。
( V )14．大型铸件在扩散退火后不再进行一次正火或完全退火。
( x )15．去应力退火，一般可在Ac1点以上温度加热，保温4—6h后，缓冷至200—300℃再出炉 (x)。
16．含碳量高于0.8％的钢，一般不能采用正火工艺。
( V )17．钢在加热时，往往在600℃以上才开始发生氧化现象。
( x )18．钢中的杂质元素中，硫使钢产生热脆性，磷使钢产生冷脆性，因而硫、磷是有害元素。
( V )19．退火与回火都可以消除钢中的应力，所以在生产中可以通用。
( x )20．淬火过程中常用的冷却介质是水、油、盐和碱水溶液。
( x )21．碳素工具钢的含碳量都在0．7％以上，而且都是优质钢。
( V )22．拉伸试验可以测定金属材料的弹性、强度和塑性等多项指标。
( V )23．材料的伸长率、断面收缩率数值越大表明其塑性越好。
( v )24．洛氏硬度值是根据压头压入被测定材料的深度来确定的。
( v )25．T12钢的含碳量为12％。
( x )26．硫是碳钢中的有益元素，它能使钢的脆性下降。
( x )27．高碳钢的质量优于中碳钢，中碳钢的质量优于低碳钢。
( x )28．碳素工具钢的含碳量一般都大于0．7％。
( v )30．40钢与40Cr钢的含碳量基本相同，性能和用途也一样。
( x )31．除Fe和C外还舍有其他元素的钢就是合金钢。
( x )32．GCrl5钢是滚动轴承钢，但又可制造量具、刀具和冷冲模具等。
( v )34．合金工具钢都是高级优质钢。
( x )36．Q295是低合金结构钢。
( x )37．合金调质钢的综合力学性能高于碳素调质钢。
( V )39．机械零件和工具在使用时的应力只有限制在屈服点范围内，才能安全可靠。
( x )41．T12A钢按质量分类属于优质钢。
( x )42．正火是将钢加热到再结晶温度，保温一段时间，然后在空气中冷却的热处理工艺。
( V )43．有些钢件经退火或正火后，能满足工艺要求，但还要进行一次最终热处理。
( v )－选择题1．60Si2Mn的含碳量是( A )。
A．0．6％ B．6％ C．60％2．工业用的金属材料可分为( A )两大类。
A．黑色金属和有色金属 B．铁和铁合金 C．钢和铸铁3．强度的大小可用( A )表示。
A．应力 B．内力 C．屈服点4．布氏硬度的符号用( B )表示。
A．HRA或HRB B．HBS或HBW C．HBS或HV5．钢中最常见的杂质有S、Mn、Si、P等，其中( C )是有益元素。
A．S和Mn B. P和Si C．Si和Mn6．在刀具材料中，制造各种结构复杂的刀具应选用( C )。
A．碳素工具钢 B．合金工具钢 C．高速工具钢8．为了消除中碳钢焊接件的焊接应力，一般要进行( C )。
A．完全退火 B．正火 C．去应力退火9．金属材料在外力作用时，对变形和破裂的抵抗能力称为 ( C ) 。
A．塑性 B．硬度 C．强度10．金属材料的在外力作用下产生塑性变形而不破裂的能力称为 ( B ) 。
A．弹性 B．塑性 C．韧性11．抗拉强度的表示符号为 ( B )。
A．σe B．σb C．σ-112．08F钢中，08表示其平均含碳量为( A )A，0．08％ B．0．8％ C．8%13．在下列3种钢中，( C )的弹性最好A．T10钢 B．20钢 C．65Mn14．合金结构钢的钢号是 ( A )。
A．65Mn B．30CrNi3 C．65T8A15．作为普通渗碳零件应选用( A )。
A．20钢 B．40Cr C．55钢16．材料的( B )越好，则可锻性越好。
A．强度 B．塑性 C．硬度17．3Crl3Mo是( C )钢。
A．合金结构钢 B．合金工具钢 C．不锈钢18．机床主轴常用( B )材料制作。
A．1Crl8Ni9 B．40Cr C．GCrl519．用拉伸试验可测定材料的( A )性能指标。
A．强度 B．硬度 C．韧性20．金属材料在( C )试验力作用下对破裂的抵抗能力称为韧性。
A．剪切 B．循环 C．冲击21．通常硬度在( A )范围内的金属材料可加工性能最好。
A．160～230HBS B．90—230HBS C．200～300HBS 22．45钢按碳的含量分类属于( A )钢。
A．中碳 B．高碳 C．低碳23．( C ) 按用途可分为工程用钢和机器零件用钢两类。
A．高速钢 B．合金调质钢 C．合金结构钢24．Crl2钢按用途分类为( B )钢。
A．碳素工具钢 B．合金工具钢 C．不锈钢25．( C )的主要特点是在高温下仍能保持与常温相似的强度。
A．耐磨钢 B．不锈钢 C．热强钢26．最常用的滚动轴承钢是GCrl5，其铬的含量为( A )。
A．1．5％ B．15％ C．0．15％－简答题1．渗碳的目的是什么?提高钢表面的含碳量，并通过热处理获得高的表面硬度和耐磨性，以提高钢的抗疲劳性能。
而心部仍具有较好的强度和韧性。
2．什么是工艺性能?工艺性能包括哪些内容?金属材料对某些加工工艺的适应性称为工艺性能。
它包括铸造性能、锻压性能、焊接性能、热处理性能、切削加工性能。
3．硫、磷元素的含量为什么在碳钢中要严格地控制? 而在易切削钢中又要适当地提高？硫、磷是有害元素，含硫多了会使钢产生热脆，含磷多了使钢产生冷脆，但在易切削钢中多加些硫、磷可改善切削加工性，使切屑易断。
4．什么是合金钢?合金钢有哪些优越性?在碳钢中有目的地加入一些合金元素所获得的钢种叫合金钢。
与碳钢相比，它具有良好的热处理性能、优良的综合力学性能及某些特殊的物理化学性能。
－填空及简答题1、一块纯铁在912°C发生α-Fe→γ-Fe转变时，体积将减小。
2、在面心立方晶格中，原子密度最大的晶向是〈110〉。
3、按几何形态特征分，晶体中的缺陷分为点缺陷、线缺陷、面缺陷三类。
4、滑移的本质是位错的运动。
5、用显微镜观察某亚共析钢，估计其中的珠光体含量体积分数为80%，则此钢的碳含量为0.62 % 。
6、亚共析钢、共析钢、过共析钢正火后的组织分别是 F+S 、 S 、 S+Fe3CⅡ。
7、在过冷奥氏体等温转变产物中，珠光体与屈氏体的主要相同点 F和Fe3C以层片状分布，不同点是层片间距不同。
8、钢的淬透性越高，则C曲线的位置越靠右，说明临界冷却速度越小。
9、球化退火的主要目的使钢中的渗碳体球状化，它主要是用于共析钢和过共析钢。
10、合金元素在钢中的两种主要存在形式分别是固溶于基体中、与碳形成合金碳化物。
11、简要分析亚共析钢、过共析钢淬火温度范围确定依据;12、什么是钢的淬透性以及影响钢件淬透层深度的主要因素有那些？对下列钢按其淬透性由高至低排序：45，20Cr2Ni4A，T8，40Cr，20CrMnTi;13、再结晶和重结晶区别?再结晶：非相变过程，即晶体结构、成份、状态不发生变化，只是晶粒的形状、大小发生变化。
重结晶：相变过程，即晶体结构、成份、状态、形状、大小都发生变化。
－填空题1、在立方晶系中，{120}晶面族共有（ 12 ）个，其中平行于Z 轴的晶面是 )120(、)210(、)201(、)102(。
2、晶格常数为a 的面心立方晶胞，其原子数为（4 ），原子半径为（42a ），配位数为（ 12 ），致密度为（ 74% ）。
3、实际晶体强度远远低于理论强度的原因，是由于实际晶体中存在大量的（ 晶体缺陷 ）。
4、金属的塑性变形是借（位错 ）的不断增殖和运动来进行的。
5、固溶体合金中产生晶内偏析的原因是（冷却速度快）。
6、铁素体是（ 碳 ）在（ α-Fe ）中的（ 间隙 ）固溶体，其晶体结构为（体心立方结构 ）；马氏体是（ 碳 ）在（α-Fe ）中的（ 过饱和间隙 ）固溶体，其晶体结构为（ 体心正方晶体结构 ）。
钢中马氏体组织形态有两种基本类型，即（板条状 ）马氏体和（ 针片状 ）马氏体。
7、（淬火+高温回火）的热处理工艺称为调质，调质后的组织为（回火索氏体），性能特点是具有良好的（综合机械性能）。
8、属干珠光体类型的组织有三种，它们的机械性能是有差别的，其原因是（片层间距不同）。
根据金属学的观点，冷、热加工的区分应以金属的（再结晶温度）为界限。
9、随着冷加工变形量的增大，硬度和强度升高，塑性和韧性下降的现象称为（加工硬化），这种现象可通过（再结晶退火）加以消除。
10、某小零件本应用T12钢制造，但错用了45钢，淬火沿用了T12钢的工艺，则淬火后组织为（铁素体+马氏体+残余奥氏体），硬度（降低）。
11、在T12A 、Q235、45、T8、60、CrWMn 几种钢中，淬透性较好的两种钢是（CrWMn ）和（T8），淬硬性较好的两种钢是（T12A ）和（CrWMn ）。
12、通常利用（等温）淬火获得以下贝氏体为主的组织。
13、在体心立方晶格中，原子密度最大的晶面是（{110}），有（6）个，原子密度最大的晶向是（<111>），有（2）个，因此其滑移系数目为（12）；在面心立方晶格中，原子密度最大的晶面是（{110}），有（4）个，原子密度最大的晶向是（<110>），有（3）个，因此其滑移系数目为（12）。
两者比较，具有（面心立方）晶格的金属塑性较好，其原因是（面心立方晶格的滑移面上最密晶向比体心立方晶格多）。
14、用45钢制造的机床传动齿轮，预先热处理应采用（调质）处理，使其整体获得（回火索氏体）组织；而最终热处理应采用（渗碳）处理，使其表面获得（马氏体）组织，以满足使用要求。
