立式注塑机常见15个故障问题
注塑机常见故障及维修方法探讨
注塑机常见故障及维修方法探讨
注塑机常见故障及维修方法有以下几种：
1. 料筒堵塞：注塑机料筒中的塑料熔融后会被推入模具中进行成型，如果料筒堵塞会影响正常的生产。
解决方法是停机后清理塑料残留物，注意清理时要等料筒冷却。
2. 螺杆断裂：注塑机中的螺杆负责将塑料熔化并推进成型。
如果螺杆断裂，会导致注塑机无法正常工作。
此时需要更换螺杆。
在更换时要注意与机器型号和规格匹配。
3. 温度控制系统故障：注塑机的温度控制系统负责控制注塑过程中的温度，包括料筒温度、模具温度等。
如果温度控制系统故障，可能导致产品质量不稳定。
解决方法是检查故障电路，更换故障的温度控制器。
4. 润滑系统故障：注塑机中的润滑系统负责为机器各个部件提供润滑油。
如果润滑系统故障，会导致机器工作不正常。
解决方法是检查润滑系统的油路和油泵，及时添加润滑油或更换损坏的零件。
5. 模具堵塞：模具是注塑机中非常重要的部件，如果模具堵塞会影响产品成型。
解决方法是停机后清理模具，注意清理时要注意安全，避免受伤。
以上是一些注塑机常见故障及维修方法的介绍，但具体情况还需根据实际故障情况进行判断和解决。
在进行维修时，应注意
安全，并遵循相关操作规程。
建议在遇到严重故障时，及时请专业的维修技术人员进行处理。

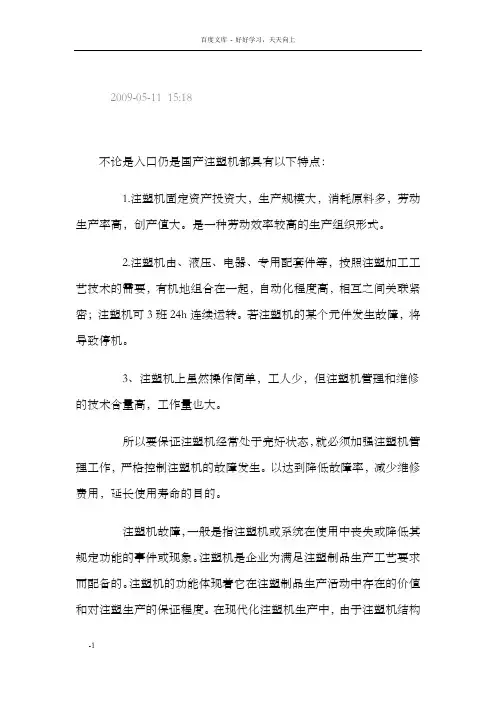

立式注塑机维修保养及故障成因分析
2009-05-11 15:18不论是入口仍是国产注塑机都具有以下特点：1.注塑机固定资产投资大，生产规模大，消耗原料多，劳动生产率高，创产值大。
是一种劳动效率较高的生产组织形式。
2.注塑机由、液压、电器、专用配套件等，按照注塑加工工艺技术的需要，有机地组合在一起，自动化程度高，相互之间关联紧密；注塑机可3班24h连续运转。
若注塑机的某个元件发生故障，将导致停机。
3、注塑机上虽然操作简单，工人少，但注塑机管理和维修的技术含量高，工作量也大。
所以要保证注塑机经常处于完好状态，就必须加强注塑机管理工作，严格控制注塑机的故障发生。
以达到降低故障率，减少维修费用，延长使用寿命的目的。
注塑机故障，一般是指注塑机或系统在使用中丧失或降低其规定功能的事件或现象。
注塑机是企业为满足注塑制品生产工艺要求而配备的。
注塑机的功能体现着它在注塑制品生产活动中存在的价值和对注塑生产的保证程度。
在现代化注塑机生产中，由于注塑机结构复杂，自动化程度很高，液压、电控及的联系非常紧密，因而注塑机出现故障，那怕是局部的失灵，都会造成整个注塑机的停产。
注塑机故障直接影响注塑产品的数量和质量。
一、注塑机故障的分类注塑机故障是多种多样的，可以从不同角度对其进行分类。
1.按故障发生状态，可分为：(1）渐发性故障。
是由于注塑机初始性能逐渐劣化而产生的，大部分注塑机的故障都属于这类故障。
这类故障与电控、液压元配件的磨损、腐蚀、疲劳及蠕变等过程有密切的关系。
(2）突发性故障。
是各种不利因素以及偶然的外界影响共同作用而产生的，这种作用超出了注塑机所能承受的限度。
例如：因料筒进入铁物出现超负荷而引起螺杆折断；因高压串入而击穿注塑机电子板。
此类故障往往是突然发生的，事先无任何征兆。
突发性故障多发生在注塑机使用阶段，往往是由于设计、制造、装配以及材质等缺陷，或者操作失误、违章作业而造成的。
2.按故障性质划分，可分为：(1）间断性故障。
注塑机在短期内丧失其某些功能，稍加修理调试就能恢复，不需要更换零部件。
注塑机常见故障及处理
注塑机常见故障及处理㈠不锁模(包括不能完全锁模)震雄机不锁摸处理如下：①检查安全门是否完全合上，安全门的限位开关(LS1、LS2、LS3)是否被安全控制杆压合及松开。
注意LS2限位开关是接常闭触点。
②检查电脑程序控制器的操作信号指示灯亮否，再检查辅助电子板(I/O)输出点S151是否有失灵或其他故障。
③检查控制周期回复锁模的电眼装置是否有故障，发射和接收部分是否安装到最适当的位置(全自动时)。
④数控锁模压力的数值(低压锁模力)太低，不足以抵消锁模时遇到的摩擦力，增强数控压力值及调节驱动低压，检查锁模限位开关与低压锁模终止限位开关的位置。
⑤调模厚度调节不当，应增加容模厚度。
⑥检查锁模终止位置及各位置设定是否正确。
一般光学解码器脉冲表示，要求快模锁模位置(6000)大于低压锁模位置(2500)，又大于高压锁模位置(1300)，还大于锁模终止位置(100)。
⑦顶针后退未终止或者顶针后退终止限位开关LS22、LS23有故障或者调校不妥。
⑧检查比例流量阀V1、方向阀V4及V5是否有杂物阻塞阀芯移动，检查油擎阀线圈S1、S9及S10接线。
宝源机型BYI-78不锁模处理如下：①安全门没有关上或行程开关LS1未压合，LS10限位开关未松开。
检查安全门限位开关是否正常。
②调模后未关调模纽子开关或者开关坏。
③锁模压力控制阀圈B2失灵、锁模油擎阀D1电磁阀线圈烧坏，或油擎阀芯卡死，应清洗④定时锁模时间擎1TR调整时间太短。
⑤顶针后退限位开关LS14未被压合。
宝源机型BYI-400PC不锁模处理如下：①安全门未关上，即安全门限位开关LS1未被压合，检查安全门限位开关是否操作正常②顶针后退限位开关LS14未被压合③锁模油擎线圈SOI.1已烧坏或接线不当④锁模油擎D1阀芯被卡死，清洗油擎阀芯⑤锁模动作的速度设定太低⑥检查低压锁模油擎D5是否正常，锁模限时时间设定太短⑦注塑机处于调模状态，关闭选择开关⑧若有油压安全锁，检查是否正常恒生机型不锁模处理如下：①安全门的限位开关LS1和LS10没被压合②检查开锁模方向油擎是否换向，检查方向油擎阀芯是否卡死或损坏，清洗或更换③开、锁模导杆压合不到LS7开模停限位开关，注塑机不能锁模，调校使其压合LS7闭合④油压顶针LS12没被压合⑤流量及压力调校不当⑥转换开关SW1、SW3和SW7b出现故障或者时间擎T1-4出现故障力劲机型不锁模处理如下：①安全门没有关上或安全门限位开关接线松脱，检查安全门信号②锁模压力设定太低，可适当加大锁模压力③锁模终止限位开关不能复位，检查锁模终止限位开关信号④顶针后退接近开关损坏或感应检测不到，检查顶针后退接近开关⑤比例流量阀、锁模电磁阀、开模电磁阀、差动电磁阀的阀芯被异物卡死，清洗被异物卡死的电磁阀⑥不能锁紧模具由于调模厚薄不当引起，可增加或减少容模厚度㈡不开模震雄机型处理如下：①检查开模终止的位置是否适当②检查比例阀V1和方向阀V5是否有杂物堵塞要清洗，检查油擎线圈S3及S9的接线③若是停机后一段长时间后发生，而停机时模具被高压锁紧，机铰和格林住变形，而普通的开模压力不足以开模，因开模力比锁模力低。
注塑机常见故障及时排除法
异常分析：
注射系统
3、不吃料
1、背压阀损坏或背压太高 2、料筒冷却水不足，进料口温度太高 3、料斗内无料 4、螺杆料筒磨损严重
处理办法：
异常分析：
1、调阀看表是否有变化；修理背压阀 或调低背压 2、检查进料口是否有粘结块；清除粘 结块，加大及疏通冷却水量 3、检查料斗和送料器；补足原料 4、检查螺杆料筒;更换螺杆料筒
锁模系统
2、开锁模爬行
异常分析：
1、二板导轨及拉杆磨损严重 2、二板导轨水平度和直线度不好 3、开模速度、压力调整不当
处理办法：
1、检查二板铜套ห้องสมุดไป่ตู้轨道及拉杆是否磨损；更换磨 损件和加强润滑油 2、检查二板导轨及拉杆的水平度和直线度
①、用水平仪调平机身道轨 ②、调整二板滑脚使拉杆伸直
3、检查开模速度、压力值
对应处理办法：
异常分析：
1、滤网不干净 取油样检查油的清洁度；清洗滤网或换油 2、吸油管质量不好 检查吸油管是否分层； 换吸油管、滤网
3、油泵早期磨损
拆泵检查；修理或更换油泵
注射系统
3、整机无动作
异常分析： 处理办法：
1、油泵电机反转
2、油泵与电机联轴器坏
3、油泵电机烧坏，不能启动 4、油泵坏，不能吸油和起压
5、三相电源缺相
1、电机风扇转向与要求相符合 将三相电源其中两相互换 2、关机后手摸或察看油泵联轴器 是否转动正常；更换联轴器 3、检查螺杆与料筒磨损情况； 更换 4、用万能表电阻挡检查电机线圈是 否短路或断路；修理或更换电机 5、拆开油泵检查；修理或更换油泵
锁模系统
处理办法： 1、用塞尺测量；调整压盖与螺母的间隙 2、检查螺母能否转动；修复螺纹、更换螺母 3、检查滑脚是否有拉伤；修复并调整二板滑脚 4、检查调模换向阀是否卡死，是否得电；修理 或换阀 5、检查三相电压是否缺相、欠压；更换元件 6、检查控制线路和各接点；重新接线
注塑机常见故障及解决方法
注塑机常见故障及解决方法1、故障名称、现象：外输送带突然停机或卡坯解决方法：1、首先按“故障复位”键复位故障。
然后，按“停止”键停止输送带，再按“运行”键启动输送带。
（若未解决执行下一步）2、关闭总电源，再重新开启总电源启动设备；将“设备启动”键向右拧，消除故障后，按“运行”键启动输送带。
2、故障名称、现象：外输送带吊兰不能上升或下降解决方法：1、按“停止”键停止输送带2、将“吊兰升降”键向右旋转让吊兰上升到最顶端3、然后按“运行”键启动输送带。
3、故障名称、现象：取出板电眼被挡住解决方法：1、首先将设备转向“手动状态”。
然后在“机械手”选项“诊断”界面，查看几号电眼不亮（HYPET500使用1-8号电眼；HYPET400使用2-7号电眼），说明该电眼对应的那一列坯筒内有瓶坯。
拔掉该列坯筒内的瓶坯。
并记住是几号工位。
2、在“机械手”选项“设定”界面“清空所有工位”界面内，选择清空所占用的工位。
3、长按“机械手复位”键，将故障复位。
4、在“手动状态”下，将“机械手”移入模具区域。
然后，一只手先按住“手动顶针吹气”键，另一只手再按住“顶针顶出”键，将模芯上的瓶坯顶到“机械手”上。
手动移出“机械手”。
5、首先确认“自动顶针”、“自动顶出吹气”及“机械手电源”均已启用，然后选择“半自动状态”，然后长按“周期开始”键使半自动周期开始，同时观察注塑位置的变化，当注塑位置的最小值接近正常生产时的余量时，将周期转向“全自动状态”。
6、接掉一模“底部白花的故障坯”，调整包装模数，观察是否所有注口均已注出瓶坯。
7、①清洁相应坯筒，②增加注塑件投放角度，③延长冷却结束前开始吹气时间。
8、延长冷却时间，减少瓶坯变形程度，有助于瓶坯的传送。
4、故障名称、现象：瓶坯外壁擦伤解决方法：1、保养时用工业百洁布抛光坯筒。
5、故障名称、现象：瓶坯颈部变形（冷却不好）解决方法：1、延长2段保压时间，增加2段保压压力。
（一段保压控制坯口，二段保压控制坯颈，三段保压控制注点周围）2、延长冷却时间6、故障名称、现象：瓶坯颈部毛糙（烂料粘在模唇上）解决方法：1、保养时用洁模膏、丙酮擦拭模唇（切忌不要用百洁布擦拭模唇、模芯和模腔）。
注塑机部分常见故障的起因及解决方法
注塑机部分常见故障的起因及解决方法油温过高油温不正常上升可能是冷却系统不正常或油压元件在工作时产生高热而引起。
1、冷却系统不正常1）冷却系统供应不足，如水掣未完全开启，水压不足或水泵流量不符合需要等。
2）管道堵塞，如过滤网、冷却塔或水管堵塞。
3）冷却水温过高，如冷却塔散热能力不足，或损坏或气温过高。
2、液压系统产生高热1）油泵损坏，内部零件在高速转动时磨损产生高热。
2）压力调节不适当，液压系统长期处于高压状态而过热。
3）油压元件内漏，例如方向阀损坏或密封圈损坏令高压油流经细小空间时产生热量。
噪音产生不正常的噪音产生，表示有零件损坏或调整不当，应按噪音发出的位置查明原因即时维修。
1、油箱内的液压油不足，油泵吸入空气或滤油器污物阻塞都会造成油泵缺油，引致油液中的气泡排出撞击叶片而产生噪音，解决的方法是检查油量，防止吸入空气及清洗滤油器。
2、液压油粘度高、增加流动阻力，需要更换合适的液压油。
3、由于油泵或电机的轴承或叶片损坏，联轴器的同心度偏差引起噪音，须调整同心度或更换零件。
4、方向阀反应失灵但功能仍在，如阀心磨损，内漏、毛刺阻塞、移动不灵活，电磁阀因电流不足而失灵亦会产生噪音。
解决的方法是清洗阀芯，阀芯磨损须更换新件，电流须稳定及充足。
5、液压元件损坏或油路管道阻塞令液压油高速流动时产生噪音。
6、机械部分故障，轴承磨损或机械缺乏润滑油或零件松动，应找出原因将零件紧固或更换，保证有足够的润滑油。
产品生产不稳定或不合格在稳定的生产周期中，出现成品质量不稳定，多是机械零件磨损或调整失当所致。
1、螺杆、止逆环、机筒的磨损。
2、注射油缸内密封圈损坏而产生内漏。
3、发热筒的温度控制不稳定。
4、压力、速度控制部分失常。
保养简表一、每天保养事项1、机器环境卫生2、油温3、机铰润滑系统4、加热系统5、冷却运水6、急停7、安全机构效果二、每周保养事项1、行程、近接开关的检查2、渗油3、黄油润滑部份4、螺丝松脱5、油量三、每季保养事项1、电线接头2、电箱卫生3、油泵、油马达4、加黄油5、电源四、每年保养事项1、油箱及压力油2、电线的绝缘程度3、电马达4、射胶螺杆5、机铰注。
立式注塑机分类及常见故障及排除方法
直立式AC/DC注塑机系列该机型主要是针对连接线、各类电子、电脑数据线以及电源插头线的注塑成型等，注塑产品精确标准要求不高，一般以PVC、PE等塑胶料注塑为主导，适合于该产品的具体适用机型规格一般锁模力从15T到35T不等，因各厂家机型的具体容模量，配置等有异，在选购前一定要求厂家到厂确定机型的具体参数规格等。
C型注塑机系列该机立式锁模，卧式射胶因无导柱，因锁模部位成一个英文字母“C”字而得名。
该机结构复杂，具有超大的射胶量，因无导柱作业区域宽广，主要适合于从事各类安规电源插头注塑成型，如法国头、美式插头、英国插头等。
立式单滑板式注塑机、双滑板式注塑机系列该机主要针对工程类塑胶，产品有严格的精密度要求，精密或有微小的嵌入件一起注塑成型，也是嵌入件注塑最优化的成型方案之一。
因为该机具有上模固定，下模滑出功能。
双滑板式具有一上模双下模，二模交替作业，较之适合于精密五金件嵌入或取出。
部分双色模也可用双滑注塑成型，一般成型产品，如电子精密连接器、手机连接器、集成电路组件等，双滑板缺点两工作位，增加人工费用。
立式圆盘式注塑机、旋转式系列立式圆盘式注塑机旋转式系列可谓是精密件嵌入注塑及双色模最优化的方案，因该机可设计一上模二下模或多下模功能，较之适合复杂的嵌入和人工节省之优点立卧式注塑机立卧式注塑机可针对胶量较大又必须用立式结构锁模的五金包胶镶件产品，因立式结构放镶件方便，卧式结构射胶量大，是市场需要立卧结构结合的产物。
立式注塑机常见故障及处理锁模部分故障（一）不锁模处理方法1）检查安全门前行程开关，并修复。
2）检查电箱内24V5A电源，换保险及电源盒。
3）检查阀芯是否卡住，清洗阀芯。
4）检查I/O板是否有输出，电磁阀是否带电。
5）检查液压安全开关是否压合，机械锁杆挡板是否打开。
（二）开合模机绞响处理方法1）检查润滑油管是否断开，若是的话，必须重新接好油管。
2）润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。
立式注塑机：注塑机使用过程中常出现的问题及解决方法
压力：压力太低会产生短射、缩水；压力太高会产生毛头过饱、烧焦；内应力高粘模易损模具、机台等。
射出速度：射出速度之快慢，主要决定原料在模具之浇道中及成品内流动之状况。
速度太快会产生毛头过饱、烧焦及粘模；太慢易造成短射、缩水，结合线明显等。
射料温度：成形时使原料恰当熔融所需之热量及温度，每一种原料之熔融温度及比热不同而不同。
温度过低原料熔融不均、短射色泽不均，成品内应力高。
过高或过久，则因流动性太好易使成品产生毛头，又因冷却温度差异使成品产生缩水；严重时则使原料分解、变值甚至烧焦。
模具温度：原料将大量之热带入模具，成品将部分之热带走，部分热又散入空气中，因此欲使模具保持某一不变之温度，在模具内有时通冷冻水、冷水、热水、热油或加电热，其选择完全为使进出模具内之平衡而能保持一不变之温度。
模具太低，成品易产生短射，表面粗糙，内应力高，沾模。
模温太高，成品易变形、缩水，表面光泽周期长。
螺杆转速：螺杆对原料有输送、压缩、熔融之计量四种功用。
螺杆对熔融之功用是，原料熔融时所需之热量有五分之三是螺杆旋转时产生之摩擦热。
有五分之二是来自电热片及烘料之热量。
螺杆之转速太慢，原料塑化不匀，周期延长太快，原料易过热，料斗处易结块。
背速：螺杆在旋转时，后退时之阴力为背压，设此阻力之目的是使原料在被螺杆输送，压缩过程中更能紧密，原料中之空气、水气及原料分解出之气体，经压缩段压缩后气体由料管后方排出，以求熔融原料在未射入模具前全为压缩之塑料。
其中不含任何其它不希望有的气体，对成品外观尤其有很大之效用。
因此背压太低，成品易产生内部气泡，表面的银纹，背压太高，原料易过热，料斗下料处结块，螺杆不退，周期延长，射嘴溢料。
冷却及模温控制。
冷却之长短，模温之高低，可影响成品之品质。
在成品粘模、缩水、尺寸公差上、成品表面亮度上、周期上均有绝对之关系，可依实际之需要，凭经验而调整。
射出成形品的不良现象与处理对策：1、充填不足原料未充分加温，模温过低，未完全充填于模内就固化的现象原因：（1）射出机能力小，成形品容积过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
来源：塑模制品采购中心整理
1.不锁模--处理方法:
①检查安全门前行程开关，并修复。
②检查电箱内24V5A电源，换保险及电源盒。
③检查阀芯是否卡住，清洗阀芯。
④检查I/O板是否有输出，电磁阀是否带电。
⑤检查液压安全开关是否压合，机械锁杆挡板是否打开。
2.开合模机铰响--处理方法:
①检查润滑油管是否断开，若是的话，必须重新接好油管。
②:润滑油油量小，加大润滑油量，建议50模打油一次或用手动加足润滑油。
③锁模力大，检查模具是否需大锁模力，调低锁模力。
④放大板电流调乱，检查电流参数是否符合验收标准，重新调整电流值。
⑤平行度超差，用百分表检查头二板平行度是否大于验收标准;调平行度。
3.等几秒钟才开模--处理方法:
①起动速度慢，检查螺丝阻尼是否过大，调小螺丝阻尼孔。
②阻尼螺丝钉中间孔太大，检查Y孔螺丝阻尼是否过大，换中心孔细的阻尼钉。
4.开模爬行---处理方法:
①二板导轨及哥林柱磨损大，检查二板导轨及哥林柱，更换二板铜套，哥林柱，加注润滑油。
②开模速度压力调整不当，设定流量20，压力99时锁模二板不应爬行，调节流量比例阀孔，或先导阀孔，调整比例阀线性电流值。
③管道及油缸中有空气，排气。
5.开模开不动---处理方法:
①增加开模速度，压力流量过小未调好，检查开模速度，压力是否适当，加大模压力，速度。
②锁模电子尺零位变，检查锁模伸直机绞后是否终止在零位，重新调整电子尺零位。
③检查是否反铰。
6.自动生产中调模会越来越紧或越松---处理方法:
①调模电磁阀内漏，检查电磁阀是否为"O"型，更换电磁阀或是否电磁阀不工作时带24V电。
②手动打其它动作时是否有调模动作，并看阀门是否卡死。
7.锁模后其它动作工作时，全自动慢慢开模---处理方法:
①油制板泄漏，检查或更换特快锁模阀，更换油制板。
②开模阀泄漏，开动油泵并锁模终止，按射台或射胶动作，二板是否后移，更换开模油阀。
正常为开模不动。
8.锁模时只有开模动作---处理方法:
①接错线，检查有否24VDC到阀，检查线路并接线。
②卡阀或装错阀芯，检查阀芯是否装错，或堵塞，重新装阀芯或清洗。
在正常情况下开模动作是不动的。
9.锁模不畅---处理方法:
①A，B孔调整不当，设定系统流量20，压力99时，观察锁模动作是否爬行，重新调整或换阀。
②油路中有空气，听油路中有无空气声，检查油中有无气泡，需排气。
③放大板斜升斜降调整不当，观察电流表电流值与升降变化或与转速是否成比例，调整放大板。
10.锁模不起高压，超出行程---处理方法:
①限位开关超出限位，检查调模是否合适，调整适当模厚;检查马达是否是正常状态。
②液压限位超过行程，电子尺行程位置是否合适，检查调模是否合适，适当调模向前。
11.手动有开模终止，半自动无开模终止---处理方法:
①开模阀泄漏，手动打射台后动作，观察二板是否向后退，更换开模阀。
②检查电子尺最大行程及压力流量。
12.无顶针动作---处理方法:
①顶针限位开关坏，用万用表检查24V近接开关是否亮灯。
更换顶针限位开关。
②卡阀，用六角匙压顶针阀芯是否可移动，清洗压力阀。
③顶针限位杆断，停机后用手取出限位杆，更换限位杆。
④顶针开关短路，用万用表检查顶针开关对地0电压，更换顶针开关。
⑤电子尺位置设置不当。
13.半自动时顶针失控---处理方法:
①顶针板坏，检查线路是否正常，正常电压DV24V。
维修顶针板。
②线断，全面检查开关连接线，I/O板上连接线。
检查线路，重新接线。
③检查模具有无走位。
14.油缸活塞杆密封圈是否损坏---处理方法:
①比例线性差，开合模时间位置压力流量调节不良，检查参数中斜升斜降，调整参数中的斜升斜降。
②锁模机铰润滑不良，检查哥林柱，二板滑脚，机铰润滑情况, 加大润滑，增加打油次
数。
③模具锁模力过大，检查模具受力时锁模力情况，视用户产品情况减少锁模力。
检查时间位置是否合适。
④头二板平行度偏差，检查头板二板平行度。
调整二板，头板平行误差。
⑤慢速转快速开模设定位置过小，速度过快。
检查慢速开模转快速开模位置是否恰当，慢速开模速度是否过快。
加长慢速开模位置，降低慢速开模的速度。
15.半自动有2次锁模动作--处理方法:
①锁模阀芯没有完全复位，检查锁模动作完成后下一个动作是否连续性太强。
②增加下一个动作的延时时间。
