简单组合体的三视图 正视图
侧视图
俯视图
课堂小结
三视图 正视图——从正面看到的图 侧视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时，要符合如下原则: 位置：正视图 侧视图
俯视图 大小：长对正，高平齐，宽相等.
课后作业
1. 阅读教材P.16~ P.19； 2. 习题1.2 第1、2题
中心 投影
A
B
D
C
平行投影
中心 投影
A
B
D
C
平行投影
中心 投影
A
B
D
C
平行投影
பைடு நூலகம்
中心 投影
A
B
D
C
平行投影
中心 投影
A
B
D
C
平行投影
中心 投影
A
B
D
C
平行投影
中心 投影
A
B
D
C
平行投影
中心 投影
A
B 正投影
D C
平行投影
中心 投影
A
B 正投影
D C
平行投影
中心 投影
A
B 正投影
D C
下面各图中物体形状分别可以看成什么样的 几何体?
从正面，侧面，上面看这些几何体，它们 的形状各是什么样的?
下面各图中物体形状分别可以看成什么样的 几何体?
从正面，侧面，上面看这些几何体，它们 的形状各是什么样的?
你能画出各物体的三视图吗?
正视图 侧视图 俯视图
正视图 侧视图
俯视图 ·
正视图 侧视图 俯视图
正视图
侧视图
俯视图
提问：同一个几何体
2018高中数学人教A版必修2课件：第一章1.2-1.2.2空间几何体的三视图 精品
5．水平放置的下列几何体，正视图是长方形的是 ________(填序号)．
解析：图①、③、④的正视图是长方形，图②的正视 图是等腰三角形．
答案：①③④
类型 1 中心投影与平行投影(自主研析)
[典例 1] (1)下列说法中正确的是( ) A．三角形的平行投影一定是三角形 B．梯形的平行投影一定是梯形 C．两条相交直线的平行投影是两条相交直线或一条 直线 D．空间图形经过中心投影后，直线变成直线，但平 行线可能变成了相交的直线
(2)因为三个关键点 M，N，D 在平面 ADD1A1 上的正 投影分别是 AA1 的中点，AD 的中点及点 D，故选项 A 正 确．
答案：(1)C (2)A
归纳升华 1．判断一个几何体的投影是什么图形，先分清楚是 平行投影还是中心投影，投影面的位置如何，再根据平行 投影或中心投影的性质来判断．
(2)如图所示，在正方体 ABCD-A1B1C1D1 中，M，N 分别是 BB1，BC 的中点，则图中阴影部分在平面 ADD1A1 上的正投影是( )
[自主解答](1)三角形的平行投影可能是三角形，也可 能是一条线段；梯形平行投影可能是梯形，也可能是一条 线段；两相交直线的平行投影是两条相交直线或一条直 线；C 正确，直线的中心投影是直线或一个点，平行线不 可能变成相交直线．
3．若相邻两物体的表面相交，表面的交线是它们的 分界线，在三视图中，要注意实、虚线的画法．
[变式训练] 将长方体截去一个四棱锥，得到的几何 体如图所示，则该几何体的侧视图为( )
解析：由几何体的直观图，侧视图的投影面为平面 ABCD，
则点 C′，B′，A′在投影面上的投影分别为 C，B，A. 又线段 B′D 为可见线段， 所以几何体的侧视图应为选项 D. 答案：D
高中数学人教A版必修2第一章1.2.2空间几何体的三视图精品课件
光线从几何体的上面向下面正投影,得到的 投影图叫做几何体的 俯视图 .
几何体的正视图、侧视图和俯视图统称 为几何体的三视图.
视图初探
活动1
（1）做出如图长方体的三视图； （2）请在长方体的三视图上标明长a、宽b、 高c； （3）问：三视图中，长、宽、高有什么关系？
（3）三视图是统一的整体。
动手实践
活动3
（1）每个小组用自己的模型拼成一个简 单组合体，每位组员各自画出三视图。
（2）小组内讨论订正，并从组员画出的三视 图中，选出一份最好的派代表展示(模型+三 视图)。
逆流而上
活动4
根据以下三视图，想象并说出原空间几 何体的结构特征。
正视图
侧视图
俯视图
圆柱
六棱锥
谢谢大家！
归纳总结
画物体的三视图时,要符合如下原则: 位置： 正视图 侧视图 俯视图 大小：长对正,高平齐,宽相等. 面实背虚
三视图是空间几何体的平面表示 三视图是统一整体,切忌片面下结论
作业：报告型实习Biblioteka 业具体要求: 1.以小组为单位，观察我们六盘山中学的 某一座教学楼或者是校园里很吸引你的一 个建筑物，了解它的几何结构。 2.画出它的三视图（在不影响图形特征的 基础上，尺寸线条等不作严格要求）。
光线从几何体的上面向下面正投影,得到的投影图叫做几何体的
.
图
光线从几何体的上面向下面正投影,得到的投影图叫做几何体的
.
根据以下三视图，想象并说出原空间几何体的结构特征。
b
a
俯视图
视图初探
总结提炼
正视图
高 平 齐
人教版高中数学必修二第1章三视图与直观图

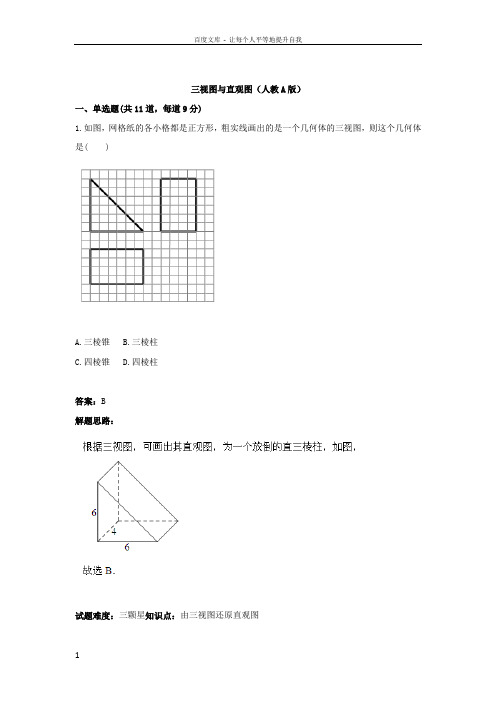

三视图与直观图（人教 A 版）一、单项选择题 (共 11 道，每道9 分 )1.如图，网格纸的各小格都是正方形，粗实线画出的是一个几何体的三视图，则这个几何体是()A. 三棱锥B.三棱柱C.四棱锥D.四棱柱答案： B解题思路：试题难度：三颗星知识点：由三视图复原直观图2.一个几何体的三视图如下图，则这个几何体的表面积为()A. B.C. D.答案： B解题思路：试题难度：三颗星知识点：由三视图求面积3.一个几何体的三视图如下图，则其体积为()A. B.C.4D.答案： B解题思路：试题难度：三颗星知识点：由三视图求体积4.某几何体的三视图如下图，此中正视图与侧视图是完整同样的图形，则这个几何体的体积为()A. B.C. D.答案： A解题思路：试题难度：三颗星知识点：由三视图求体积5.一空间几何体的三视图如下图，则此几何体的表面积为()A. B.C. D.答案： C解题思路：试题难度：三颗星知识点：由三视图求面积6.一个几何体的三视图如下图，则这个几何体的体积为()A. B.C. D.答案： B解题思路：试题难度：三颗星知识点：由三视图求体积7.一个几何体的三视图如下图，则该几何体的体积为()A. B.C. D.答案： A解题思路：试题难度：三颗星知识点：由三视图求体积8.已知某个几何体的三视图如图，依据图中标出的尺寸（单位：cm），可得这个几何体的体积是()．A. B.C. D.答案： C解题思路：试题难度：三颗星知识点：由三视图求体积9.已知某几何体的三视图如下图，则该几何体的体积为()A. B.C. D.答案： B解题思路：试题难度：三颗星知识点：由三视图求体积10.一个几何体的三视图如图，则该几何体的表面积是()A.372B.360C.292D.280答案： B解题思路：试题难度：三颗星知识点：由三视图求体积1 的正方形11.如图，若，用斜二测画法画一个水平搁置的平面图形的直观图为一个边长为OABC ，则本来图形的面积是()A. B.1C. D.答案： D解题思路：试题难度：三颗星知识点：平面图形的直观图。
