IP防水等级
ip防水等级标准
ip防水等级标准
ip是Ingress Protection Rating的缩写，它是指一个界面对液态和固态微粒的防护能力，ip防水等级怎么划分，今天就让PChouse来为大家讲解一下。
ip防水等级划分为8级：
IPX1：代表垂直滴水，垂直方向滴水没有影响，水流量1mm/min，试验10min；
IPX2：15度滴水，当外壳的各垂直面在15度范围内倾斜，垂直滴水应无有害影响，水流量为3mm/min，每个倾斜位置2.5min；
IPX3：淋水试验，各垂直面在60度范围内淋雨，无有害影响，水流量10L/min，试验时间10min；
IPX4：溅水，向外壳各方向溅水无影响，各垂直面在180度范围内淋雨，水流量10L/min，试验时间10min；
IPX5：喷水，向外壳各方向喷水无影响，水流量12.5L/min，试验时间3min；
IPX6：猛烈喷水，向外壳各方向强烈喷水无有害影响，水流量为100L/min，试验时间为3min；
IPX7：短时间浸水，浸入规定压力的水中经规定的时间后外壳浸水量不至于达到有害程度，放置于一个潜水箱中，一般深度1米，试验时间为30min；
IPX8：连续浸水，生产厂和用户协商浸水的深度和时间。
IP防水等级

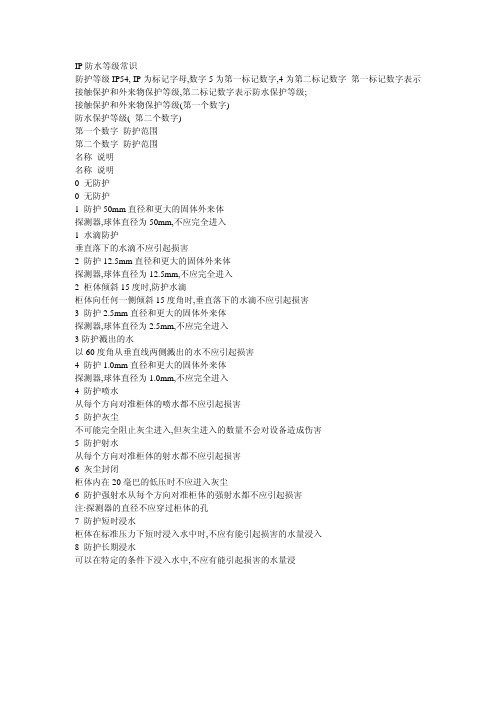

IP防水等级常识防护等级IP54, IP为标记字母,数字5为第一标记数字,4为第二标记数字第一标记数字表示接触保护和外来物保护等级,第二标记数字表示防水保护等级;接触保护和外来物保护等级(第一个数字)防水保护等级( 第二个数字)第一个数字防护范围第二个数字防护范围名称说明名称说明0 无防护0 无防护1 防护50mm直径和更大的固体外来体探测器,球体直径为50mm,不应完全进入1 水滴防护垂直落下的水滴不应引起损害2 防护12.5mm直径和更大的固体外来体探测器,球体直径为12.5mm,不应完全进入2 柜体倾斜15度时,防护水滴柜体向任何一侧倾斜15度角时,垂直落下的水滴不应引起损害3 防护2.5mm直径和更大的固体外来体探测器,球体直径为2.5mm,不应完全进入3防护溅出的水以60度角从垂直线两侧溅出的水不应引起损害4 防护1.0mm直径和更大的固体外来体探测器,球体直径为1.0mm,不应完全进入4 防护喷水从每个方向对准柜体的喷水都不应引起损害5 防护灰尘不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害5 防护射水从每个方向对准柜体的射水都不应引起损害6 灰尘封闭柜体内在20毫巴的低压时不应进入灰尘6 防护强射水从每个方向对准柜体的强射水都不应引起损害注:探测器的直径不应穿过柜体的孔7 防护短时浸水柜体在标准压力下短时浸入水中时,不应有能引起损害的水量浸入8 防护长期浸水可以在特定的条件下浸入水中,不应有能引起损害的水量浸技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8.2、各种等级的防水试验内容(1)IPX1 方法名称:垂直滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm 试验条件:滴水量为1 0.5 mm/min; 试验持续时间:10 min;(2)IPX2 方法名称:倾斜 15°滴水试验试验设备:滴水试验装置及其试验方法见2.11试样放置:使试样的一个面与垂线成15°角,样品顶部至滴水口的距离不大于200mm.每试完一个面后,换另一个．．．．．面,共四次. 试验条件: 滴水量为 3 0.5 mm/min; 试验持续时间: 4×2.5 min(共10 min);(3)IPX3 方法名称:淋水试验试验方法:a.摆管式淋水试验试验设备:摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14) 试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于200mm,样品台不旋转. 试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min. 淋水时,摆管中点两边各60°弧段内的喷水孔的喷水喷向样品.被试样品放在摆管半圆中心.摆管沿垂线两边各摆动60°,共120°.每次摆动(2×120°)约4s . 试验时间:连续淋水10 min .b.喷头式淋水试验试验设备:手持式淋水溅水试验装置,装置图形及其试验方法见本书2.14 试样放置:使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间试验条件:试验时应安装带平衡重物的挡板,水流量为10 L/min 试验时间:按被检样品外壳表面积计算,每平方米为1 min (不包括安装面积),最少5 min .(4)IPX4 方法名称:溅水试验;试验方法: a.摆管式溅水试验试验设备和试样放置:与上述第(3)条 IPX3 之a 款均相同;试验条件: 除下述条件外,与上述第(3)条 IPX3 之a 款均相同;喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品.被试样品放在摆管半圆中心.摆管沿垂两边各摆动180°,共约360°.每次摆动 (2×360°) 约12s .试验时间: 与上述第(3) 条 IPX3 之a 款均相同(即10 min ).b.喷头式溅水试验.试验设备和试样放置:设备上安装带平衡重物的挡板应拆去,其余与上述第(3) 条 IPX3 之b 款均相同; 试验条件:除下述条件外,与上述第(3)条 IPX3 之b款均相同; 试验时间:与上述第(3)条 IPX3 之b款均相同, 即按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少5min .(5)IPX5 方法名称:喷水试验试验设备:喷嘴的喷水口内径为 6.3mm; 装置图形及其试验方法见本书 2.14 试验条件:使试验样品至喷水口相距为2.5~3m,水流量为12.5 L/min (750 L/h); 试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3 min ..(6)IPX6 方法名称:强烈喷水试验; 试验设备:喷嘴的喷水口内径为12.5 mm; 装置图形及其试验方法见本书第2.14章; 试验条件:使试验样品至喷水口相距为2.5~3m,水流量为100 L/min (6000 L/h); 试验时间:按被检样品外壳表面积计算,每平方米为1min(不包括安装面积)最少3 min .(7)IPX7 方法名称:短时浸水试验;.试验设备和试验条件:浸水箱.其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为1m .试样顶部到水面距离至少为0.15 m . 试验时间: 30 min .(8)IPX8方法名称: 持续潜水试验;试验设备,试验条件和试验时间: 由供需(买卖)双方商定.其严酷程度应比IPX7高..。
防水等级划分标准表
防水等级划分标准表防水等级防水性能示例应用场景IPX0 无保护无IPX1 滴水雨中行走IPX2 滴水雅致雨中行走IPX3 防雨浴室使用IPX4 防溅水厨房使用IPX5 防喷水雾霾天气中外出IPX6 防大水流刮台风天气IPX7 防水游泳设备IPX8 防水潜水设备IPX9 高压喷水高压清洗设备IPX0等级表示无特殊防护，不具备任何防水性能。
这意味着在接触水源后可能会发生严重的损坏。
IPX1等级表示设备能够承受垂直滴水的侵入。
该等级适用于不怎么暴露在水中的设备，例如在雨中行走时。
IPX2等级表示设备能够承受15度范围内的斜向滴水的侵入。
该等级适用于较为雅致的应用场景，例如在小雨中行走。
IPX3等级表示设备能够承受60度范围内的雨水的侵入。
该等级适用于浴室使用的设备，例如淋浴喷头。
IPX4等级表示设备能够承受从各个方向溅水的侵入。
该等级适用于厨房使用的设备，例如洗碗机。
IPX5等级表示设备能够承受从各个方向的喷射水的侵入。
这意味着设备可以在雾霾天气中外出使用。
IPX6等级表示设备能够承受强大的水流的侵入，例如刮台风时的大水流。
这意味着设备适用于极端天气条件。
IPX7等级表示设备能够在短时间内完全浸水，同时保持正常运行。
该等级适用于游泳设备，例如水下音乐播放器。
IPX8等级表示设备能够在水下使用，并保持正常运行。
这意味着设备适用于潜水设备，例如潜水手表。
IPX9等级表示设备能够承受高压喷水的侵入。
该等级适用于高压清洗设备，例如高压洗车机。
请注意，防水等级只是用来指示设备的防水性能，并不代表设备绝对不会进水或受损。
在使用防水设备时，应该遵守设备制造商提供的使用说明和建议。
防水等级通常由国际电工委员会（International Electrotechnical Commission，IEC）根据IEC60529标准进行标定。
希望本文档能够帮助你了解防水等级的划分标准表。
如果需要更详细的信息，请参考相关标准和制造商的产品说明。
ip防水等级的标准
ip防水等级的标准
IP防水等级是用来衡量设备防水的标准，它分为不同的等级，每个等级都有不同的防护能力。
以下是IP防水等级的标准：
1.IPX 0：没有任何防水保护，设备完全暴露在水中，不具有防水功能。
2.IPX 1：设备在垂直方向上滴水时不会受损，能够抵抗水滴从任何方向溅到
设备上。
3.IPX 2：设备能够抵抗来自任何方向低压喷水，但不包括高压喷水。
4.IPX 3：设备能够抵抗来自任何方向的中压喷水，但不包括高压喷水。
5.IPX 4：设备能够抵抗来自任何方向的喷水，包括高压喷水。
6.IPX 5：设备能够抵抗来自任何方向的强力喷水，但不包括高压喷水。
7.IPX 6：设备能够抵抗来自任何方向的大量喷水，包括高压喷水。
8.IPX 7：设备能够在一定深度的水中短暂浸泡，但不超过一小时。
9.IPX 8：设备能够在一定深度的水中长时间浸泡，可能超过一小时。
以上是IP防水等级的标准，每个等级都有不同的防护能力，可以根据实际需求选择合适的防水等级。
IP防水等级详细划分完整版
I P防水等级详细划分 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】IP防水等级详细划分IP防水等级详细划分以下防水等级参考标准IEC 60529、GB4208、GB/T10485-2007、DIN40050-9、ISO20653、ISO16750等国际适用标准：1．范围防水试验包括第二伴特征数字为1至8，即防护等级代码为IPX1至IPX82．各种等级的防水试验内容。
（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上,样品顶部至滴水口的距离不大于200mm试验条件：滴水量为+min试验持续：10min(2) IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法试样放置：使试样的一个与垂线成15°角,样品顶部至滴水口的距离不大于200mm,每试完一个面后,换另一个面,共四次.试验条件：滴水量为+min试验持续：4×共10min(3) IPX3方法名称：淋雨试验a.摆管式淋水试验试验设备：摆管式淋水溅水试验试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 L/min 。
淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。
被试样品放在摆管半圆中心。
摆管沿垂线两边各摆动60°，共120°。
每次摆动(2×120°) 约4s 。
试验压力：400kPa试验时间：连续淋水10 min；试验5min后样品旋转90°b. 喷头式淋水试验试验设备：手持式淋水溅水试验装置，试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm 之间试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min试验时间：按被检样品外壳表面积计算，每平方米为1 min(不包括安装面积)，最少5 min 。
IP 防水等级

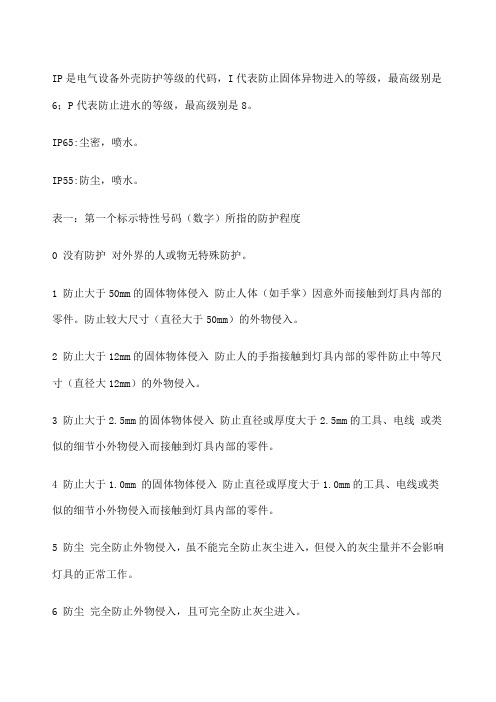

IP是电气设备外壳防护等级的代码，I代表防止固体异物进入的等级，最高级别是6；P代表防止进水的等级，最高级别是8。
IP65:尘密，喷水。
IP55:防尘，喷水。
表一：第一个标示特性号码（数字）所指的防护程度0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度0 没有防护没有防护。
1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造成有害影响。
3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
防水等级划分标准表
防水等级划分标准表
防水等级是指用来衡量电子产品、手表、手机等设备对水的抵抗能力的等级标准。
通常使用IP（Ingress Protection）等级来表示防水等级，IP等级通常由两个数字组成，第一个数字表示防尘等级，第二个数字表示防水等级。
以下是IP等级的划分标准表：
1. IPX0，无特殊防护。
2. IPX1，垂直滴水。
3. IPX2，倾斜滴水。
4. IPX3，喷水。
5. IPX4，飞溅水。
6. IPX5，喷射水。
7. IPX6，强喷射水。
8. IPX7，在规定条件下完全浸入水中30分钟。
9. IPX8，在特定压力下长时间浸入水中。
这些等级标准表明了不同防水等级的设备对水的阻抗能力，消
费者可以根据实际需求选择符合要求的防水等级的产品。
同时，在
购买防水产品时，也应该注意产品的防水等级是否符合自己的需求，以免造成不必要的损失。
除了IP等级外，一些厂商也会采用自己的
防水等级标准，消费者在购买时也需要留意厂商提供的防水等级信息。
总之，防水等级划分标准表对消费者购买防水产品提供了重要
的参考依据。
IP防水各等级详解及试验方法与条件
IP防水各等级详解及试验方法与条件IP（Ingress Protection）等级是一种指示产品防水性能的标准，通常用于评估设备在不同环境条件下的防水能力。
IP等级由两个数字组成，第一个数字表示对固体物体的防护能力，第二个数字表示对液体物体的防护能力。
这篇文章将详细介绍IP防水各等级的含义以及相关的试验方法和条件。
1.IP等级及其含义首先，我们来看一下IP等级及其含义：-第一个数字（对固体物体的防护能力）的取值范围是0到6，表示对不同大小的固体物体的防护能力。
其中，0表示没有防护能力，6表示完全防护。
-第二个数字（对液体物体的防护能力）的取值范围是0到8，表示对不同液体物体的防护能力。
其中，0表示没有防护能力，8表示完全防护。
例如，一个产品的IP等级为IP66，表示该产品具有完全防护固体物体和液体物体的能力。
为了评估产品的防水能力，需要进行相应的试验。
下面是IP等级试验的一些常用方法和条件。
-IPX1和IPX2等级的试验方法：-试验设备：喷雾测试设备和水滴测试设备。
-试验条件：在室内环境下进行，室温为15到35摄氏度。
-试验过程：IPX1等级的试验是将试样放置在绕射角度为60度的喷水装置下，持续喷雾10分钟。
IPX2等级的试验是将试样放置在绕射角度为15度的喷水装置下，持续喷雾10分钟。
-试验结果判定：IPX1等级要求试样不漏水，IPX2等级要求试样在试验时间结束后30分钟内不漏水。
-IPX3和IPX4等级的试验方法：-试验设备：摆动喷头试验设备和旋转喷头试验设备。
-试验条件：在室内环境下进行，室温为15到35摄氏度。
-试验过程：IPX3等级的试验是将试样放置在摆动喷头试验装置下，以每分钟60度的速度左右摆动120度，喷水压力为50～150kPa，持续至少5分钟。
IPX4等级的试验是将试样放置在旋转喷头试验装置下，以每分钟1.8度的速度旋转360度，喷水压力为50～150kPa，持续至少5分钟。
ip防水等级具体要求
ip防水等级具体要求
IP防水等级具体要求如下：
IPX1：防止10分钟垂直落下的水滴，相当于每分钟1mm的降雨量。
IPX2：从正常位置倾斜15°时，可防止设备浸水10min，相当于每分钟3mm的降雨量。
IPX3：水以与垂直方向成60°的角度呈喷雾状落下，持续10min，水量每分钟10升，压力50-150kPa。
IPX4：水从任何方向溅到外壳上10min，水量每分钟10升，压力50-150kPa。
IPX5：喷嘴（6.3mm）从任何方向向外壳喷射水3min，水量每分钟12.5升，压力30kPa。
IPX6：水从任何方向以强大的射流（12.5mm）喷射到外壳上3min，水量每分钟100升，压力100kPa。
IPX7：在15厘米到1米深的水中浸泡30分钟，能够防止水的进入。
IPX8：在供应商规定的条件下，持续浸没在水中，能够防止水的进入。
IP防水等级
IP等级（防尘防水）
参照标准：GB 4208 2008 《外壳防护等级(IP代码)》
IPxx
防尘等级(第一个X表示)
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入
3：防止小固体进入侵入
4：防止物体大于1mm的固体进入
5：防止有害的粉尘堆积
6：完全防止粉尘进入
防水等级(第二个X表示)
0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响
3：水或雨水从60度角落到外壳上无影响
4：液体由任何方向泼到外壳没有伤害影响
5：用水冲洗无任何伤害
6：可用于船舱内的环境
7：可于短时间内耐浸水（1m）
8：于一定压力下长时间浸水
检测时请注意：
IP65 包括2个试验：IP6X 和IPX5
IP6X 检测时会对产品内部抽气，产生负压！
IPX5 3米外小水枪冲水！
号码防护程度定义
0 无防护无特殊的防护
1 防止大于50mm之物体侵入防止人体因不慎碰到灯具内部零件防止直径大于50mm之物体侵入
2 防止大于12mm之物体侵入防止手指碰到灯具内部零件
3 防止大于2.5mm之物全侵入防止直径大于2.5mm的工具，电线或物体侵入
4 防止大于1.0mm之物体侵入防止直径大于1.0的蚊蝇、昆虫或物体侵入
5 防尘无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作
6 防尘完全防止灰尘侵入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IP是电气设备外壳防护等级的代码，I代表防止固体异物进入的等级，最高级别是6；P代表防止进水的等级，最高级别是8。
IP65:尘密，喷水。
IP55:防尘，喷水。
表一：第一个标示特性号码（数字）所指的防护程度
0 没有防护对外界的人或物无特殊防护。
1 防止大于50mm的固体物体侵入防止人体（如手掌）因意外而接触到灯具内部的零件。
防止较大尺寸（直径大于50mm）的外物侵入。
2 防止大于12mm的固体物体侵入防止人的手指接触到灯具内部的零件防止中等尺寸（直径大12mm）的外物侵入。
3 防止大于2.5mm的固体物体侵入防止直径或厚度大于2.5mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
4 防止大于1.0mm 的固体物体侵入防止直径或厚度大于1.0mm的工具、电线或类似的细节小外物侵入而接触到灯具内部的零件。
5 防尘完全防止外物侵入，虽不能完全防止灰尘进入，但侵入的灰尘量并不会影响灯具的正常工作。
6 防尘完全防止外物侵入，且可完全防止灰尘进入。
表二：第二个标示特性号码（数字）所指的防护程度
0 没有防护没有防护。
1 防止滴水侵入垂直滴下的水滴（如凝结水）对灯具不会造成有害影响。
2 倾斜15度时仍可防止滴水侵入当灯具由垂直倾斜至15度时，滴水对灯具不会造
成有害影响。
3 防止喷洒的水侵入防雨，或防止与垂直的夹角小于60度的方向所喷洒的水进入灯具造成损害。
4 防止飞溅的水侵入防止各方向飞溅而来的水进入灯具造成损害。
5 防止喷射的水侵入防止各自各方向由喷嘴射出的水进入灯具造成损害。
6 防止大浪的侵入装设于甲板上的灯具，防止因大浪的侵袭而进入造成损坏。
7 防止浸水时水的侵入灯具浸在水中一定时间或水压在一定的标准以下能确保不因进水而造成损坏。
8 防止沉没时水的侵入灯具无限期的沉没在指定水压的状况下，能确保不因进水而造成损坏。
