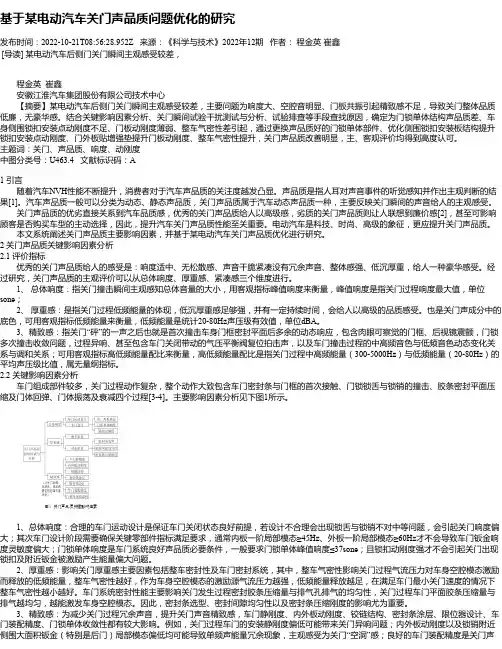

基于某电动汽车关门声品质问题优化的研究发布时间：2022-10-21T08:56:28.952Z 来源：《科学与技术》2022年12期作者：程金英崔鑫[导读] 某电动汽车后侧门关门瞬间主观感受较差，程金英崔鑫安徽江淮汽车集团股份有限公司技术中心【摘要】某电动汽车后侧门关门瞬间主观感受较差，主要问题为响度大、空腔音明显、门板共振引起精致感不足，导致关门整体品质低廉，无豪华感。
结合关键影响因素分析、关门瞬间试验干扰测试与分析、试验排查等手段查找原因，确定为门锁单体结构声品质差、车身侧围锁扣安装点动刚度不足、门板动刚度薄弱、整车气密性差引起，通过更换声品质好的门锁单体部件、优化侧围锁扣安装板结构提升锁扣安装点动刚度、门外板贴增强垫提升门板动刚度、整车气密性提升，关门声品质改善明显，主、客观评价均得到高度认可。
主题词：关门、声品质、响度、动刚度中图分类号：U463.4 文献标识码：A1 引言随着汽车NVH性能不断提升，消费者对于汽车声品质的关注度越发凸显。
声品质是指人耳对声音事件的听觉感知并作出主观判断的结果[1]。
汽车声品质一般可以分类为动态、静态声品质，关门声品质属于汽车动态声品质一种，主要反映关门瞬间的声音给人的主观感受。
关门声品质的优劣直接关系到汽车品质感，优秀的关门声品质给人以高级感，劣质的关门声品质则让人联想到廉价感[2]，甚至可影响顾客是否购买车型的主动选择，因此，提升汽车关门声品质性能至关重要。
电动汽车是科技、时尚、高级的象征，更应提升关门声品质。
本文系统阐述关门声品质主要影响因素，并基于某电动汽车关门声品质优化进行研究。
2 关门声品质关键影响因素分析2.1 评价指标优秀的关门声品质给人的感受是：响度适中、无松散感、声音干脆紧凑没有冗余声音、整体感强、低沉厚重，给人一种豪华感受。
经过研究，关门声品质的主观评价可以从总体响度、厚重感、紧凑感三个维度进行。
1、总体响度：指关门撞击瞬间主观感知总体音量的大小，用客观指标峰值响度来衡量，峰值响度是指关门过程响度最大值，单位sone；2、厚重感：是指关门过程低频能量的体现，低沉厚重感足够强，并有一定持续时间，会给人以高级的品质感受。
某乘用车关门声品质的分析与优化

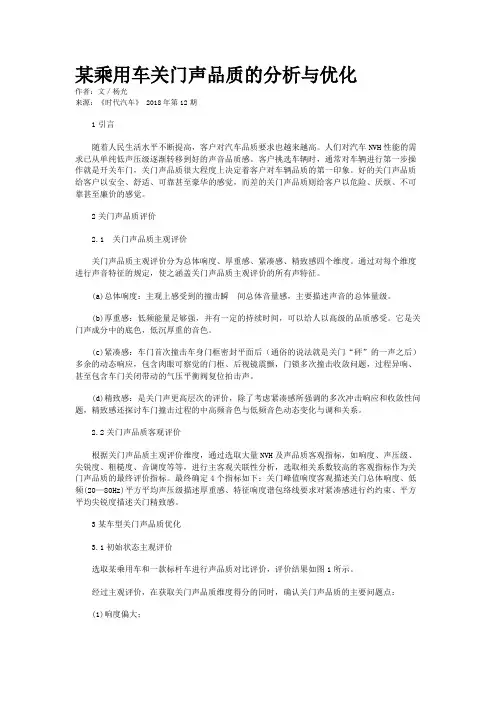

某乘用车关门声品质的分析与优化作者：文／杨光来源：《时代汽车》 2018年第12期1引言随着人民生活水平不断提高，客户对汽车品质要求也越来越高。
人们对汽车NVH性能的需求已从单纯低声压级逐渐转移到好的声音品质感。
客户挑选车辆时，通常对车辆进行第一步操作就是开关车门，关门声品质很大程度上决定着客户对车辆品质的第一印象。
好的关门声品质给客户以安全、舒适、可靠甚至豪华的感觉，而差的关门声品质则给客户以危险、厌烦、不可靠甚至廉价的感觉。
2关门声品质评价2.1 关门声品质主观评价关门声品质主观评价分为总体响度、厚重感、紧凑感、精致感四个维度。
通过对每个维度进行声音特征的规定，使之涵盖关门声品质主观评价的所有声特征。
(a)总体响度：主观上感受到的撞击瞬间总体音量感，主要描述声音的总体量级。
(b)厚重感：低频能量足够强，并有一定的持续时间，可以给人以高级的品质感受。
它是关门声成分中的底色，低沉厚重的音色。
(c)紧凑感：车门首次撞击车身门框密封平面后（通俗的说法就是关门“砰”的一声之后）多余的动态响应，包含肉眼可察觉的门框、后视镜震颤，门锁多次撞击收敛问题，过程异响、甚至包含车门关闭带动的气压平衡阀复位拍击声。
(d)精致感：是关门声更高层次的评价，除了考虑紧凑感所强调的多次冲击响应和收敛性问题，精致感还探讨车门撞击过程的中高频音色与低频音色动态变化与调和关系。
2.2关门声品质客观评价根据关门声品质主观评价维度，通过选取大量NVH及声品质客观指标，如响度、声压级、尖锐度、粗糙度、音调度等等，进行主客观关联性分析，选取相关系数较高的客观指标作为关门声品质的最终评价指标。
最终确定4个指标如下：关门峰值响度客观描述关门总体响度、低频(20—80Hz)平方平均声压级描述厚重感、特征响度谱包络线要求对紧凑感进行约约束、平方平均尖锐度描述关门精致感。
3某车型关门声品质优化3.1初始状态主观评价选取某乘用车和一款标杆车进行声品质对比评价，评价结果如图1所示。
某SUV关门声品质分析与优化
10.16638/ki.1671-7988.2020.19.015某SUV关门声品质分析与优化康明1，耿聪聪2，何邦颖1，张鹏举1，吴列1（1.北京汽车股份有限公司汽车研究院，北京101300；2.中国汽车技术研究中心有限公司，天津300300）摘要：文章介绍了汽车关门声品质的主客观评价指标及影响关门声品质的相关因素，并针对某款SUV开发阶段关门声品质较差问题，特别是门锁声、车门撞击声问题，进行了关门声品质主观评价和客观测试，对问题点进行了影响因素分析，提出了采用上限压缩载荷值车门密封条、后门前边沿增加辅助密封条、提升门锁内部缓冲刚度等优化方案，并对优化方案进行了试验验证。
验证结果表明，以上三种优化方案对提升关门声品质均有效，有效解决了该车关门声品质差的问题。
文章提出的关门声品质评价方法及问题解决思路可为后续类似问题解决提供借鉴，具有一定工程应用价值。
关键词：声品质；响度；尖锐度；压缩载荷挠度中图分类号：U463.83+4 文献标识码：A 文章编号：1671-7988（2020）19-50-05Analysis and optimization on sound quality of the SUV door-slammingKang Ming1, Geng Congcong2, He Bangying1, Zhang Pengju1, Wu Lie1( 1.Beijing Automotive Co., Ltd., Automotive Research Institute, Beijing 101300;2. China Automotive Technology & Research Center Co. Ltd, Tianjin 300300 )Abstract: This paper introduces subjective and objective evaluation index on sound quality of the vehicle door-slamming. It is a comprehensive analysis of related factors for poor sound quality of the SUV door-slamming in developing process, especially the door lock and door impact sound. By subjective evaluation and objective experiment present optimizing projects of maximum CLD value of door sealing strip, installing assistant sealing strip in the rear door front side and improving stiffness of door lock. The testing results show that the above three projects are valid for improving sound quality of the door-slamming. This idea and method can be used for reference to solve similar problems in the future, and has certain engineering application value.Keywords: Sound quality; Loudness; Sharpness; Compression load deflectionCLC NO.: U463.83+4 Document Code: A Article ID: 1671-7988(2020)19-50-05前言随着人们物质生活不断提高，汽车消费者对车辆振动噪声及声振品质（Noise Vibration Harshness，NVH）要求也越来越髙，人们对汽车NVH性能的需求开始从单纯的车内噪声大小逐渐转移到更加复杂的声音品质。
汽车门锁系统的设计与开发

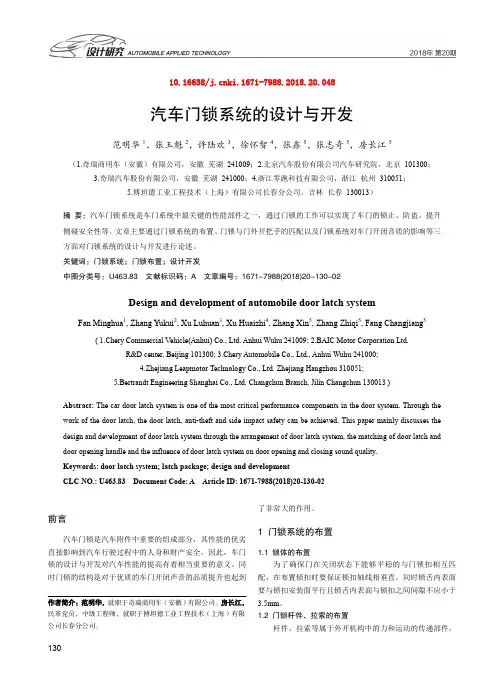

10.16638/ki.1671-7988.2018.20.048汽车门锁系统的设计与开发范明华1，张玉魁2，许陆欢3，徐怀智4，张鑫5，张志奇5，房长江5（1.奇瑞商用车（安徽）有限公司，安徽芜湖241009；2.北京汽车股份有限公司汽车研究院，北京101300；3.奇瑞汽车股份有限公司，安徽芜湖241000；4.浙江零跑科技有限公司，浙江杭州310051；5.博坦德工业工程技术（上海）有限公司长春分公司，吉林长春130013）摘要：汽车门锁系统是车门系统中最关键的性能部件之一，通过门锁的工作可以实现了车门的锁止、防盗、提升侧碰安全性等。
文章主要通过门锁系统的布置、门锁与门外开把手的匹配以及门锁系统对车门开闭音质的影响等三方面对门锁系统的设计与开发进行论述。
关键词：门锁系统；门锁布置；设计开发中图分类号：U463.83 文献标识码：A 文章编号：1671-7988(2018)20-130-02Design and development of automobile door latch system Fan Minghua1, Zhang Yukui2, Xu Luhuan3, Xu Huaizhi4, Zhang Xin5, Zhang Zhiqi5, Fang Changjiang5 ( 1.Chery Commercial Vehicle(Anhui) Co., Ltd. Anhui Wuhu 241009; 2.BAIC Motor Corporation Ltd.R&D center, Beijing 101300; 3.Chery Automobile Co., Ltd., Anhui Wuhu 241000;4.Zhejiang Leapmotor Technology Co., Ltd. Zhejiang Hangzhou 310051;5.Bertrandt Engineering Shanghai Co., Ltd. Changchun Branch, Jilin Changchun 130013 )Abstract: The car door latch system is one of the most critical performance components in the door system. Through the work of the door latch, the door latch, anti-theft and side impact safety can be achieved. This paper mainly discusses the design and development of door latch system through the arrangement of door latch system, the matching of door latch and door opening handle and the influence of door latch system on door opening and closing sound quality.Keywords: door latch system; latch package; design and developmentCLC NO.: U463.83 Document Code: A Article ID: 1671-7988(2018)20-130-02前言汽车门锁是汽车附件中重要的组成部分，其性能的优劣直接影响到汽车行驶过程中的人身和财产安全，因此，车门锁的设计与开发对汽车性能的提高有着相当重要的意义。
某车型后门开启时声音品质差的分析及优化

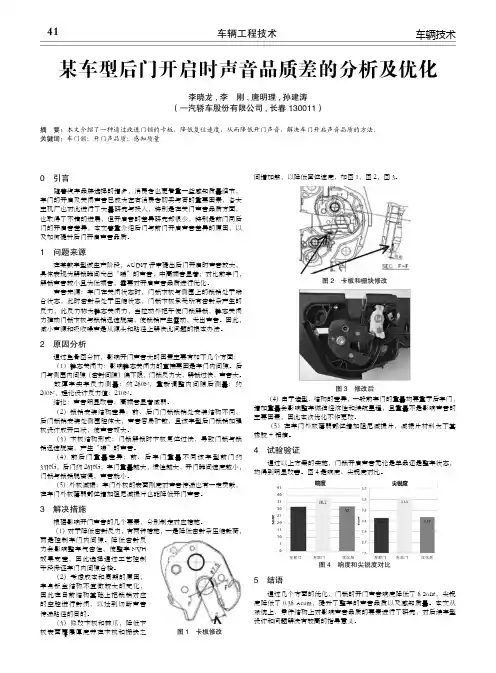

车辆工程技术41车辆技术某车型后门开启时声音品质差的分析及优化李晓龙,李 刚,唐明理,孙建涛（一汽轿车股份有限公司,长春 130011）摘 要：本文介绍了一种通过改进门锁的卡板，降低复位速度，从而降低开门声音，解决车门开启声音品质的方法。
关键词：车门锁；开门声品质；感知质量0 引言 随着汽车品牌选择的增多，消费者也更看重一些感知质量细节，车门的开启及关闭声音已成为左右消费者购买与否的重要因素，各大主机厂也对此进行了大量研究与投入，特别是在关门声音品质方面，也取得了不错的进展，但开启音的差异研究却很少，特别是前门同后门的开启音差异，本文着重介绍后门与前门开启声音差异的原因，以及如何提升后门开启声音品质。
1 问题来源 在某款车型试生产阶段，AUDIT 评审提出后门开启时声音较大，具体表现为解锁瞬间发出“嘣”的声音，中高频音显著；对比前车门，解锁声音较小且为低频音，需要对开启声音品质进行优化。
声音来源：车门在关闭状态时，门锁卡板与侧围上的锁销处于啮合状态，此时密封条处于压缩状态，门锁卡板承受所有密封条产生的反力，此反力称为静态关闭力，当拉动外把手使门锁解锁，静态关闭力推动门锁卡板与锁销迅速脱离，使锁销产生震动，发出声音。
因此，减小声源和吸收噪声是从源头和路径上解决此问题的根本办法。
2 原因分析 通过鱼骨图分析，影响开门声音大的因素主要有如下几个方面： （1）静态关闭力：影响静态关闭力的直接要因是车门内间隙。
后门与侧围内间隙（密封间隙）偏下限，门锁反力大，解锁过快，声音大。
故障车实车反力测量：约260N，重新调整内间隙后测量：约200N，理论设计反力值：210N。
结论：声音明显改善，高频音显著减弱。
（2）锁销安装结构差异：前、后门门锁锁销处安装结构不同，后门锁销安装处侧围腔体大，声音容易扩散，且该车型后门锁销加强板设计成开口状，使声音放大。
（3）卡板结构形式：门锁解锁时卡板复位过快，导致门锁与锁销迅速脱离，产生“嘣”的声音。
智能锁系统的设计与优化研究
