三维实体的高级编辑
职业教育环境监测与治理技术专业教学资源库《环境工程CAD》
三维实体的高级编辑教学设计
授课教师授课班级授课日期年月日课程名称环境工程CAD课程学时
项目名称三维图形绘制与编辑项目学时8
教学单元名称1.编辑三维实体对象
2.三维实体面的编辑
3.三维实体边的编辑
4.三维实体的后期处理
单元学时 2
学习者分析学习者为高职高专二年级学生，具备计算机文化基础知识和技能、掌握了工程制图的基本原理和方法，初步的了解了环境工程的专业知识，并进行了岗位认知实习，接触过典型的环境治理工程，对环境工程的主要处理设施有一定的感性认识，并有了一定的CAD 绘制工程二维图和三维图的基础。
单元教学目标1.会对三维实体对象进行剖切、加厚、抽壳等项编辑；
2.能根据工程图的需要对三维实体表面进行拉伸、移动、旋转、偏移、倾斜、删除、复制、着色等项编辑；
3.掌握压印边、着色边与复制边等方法对三维实体的边进行相应编辑；
4.会应用图形消隐、光源使用、材质使用、实体模型渲染等工具对三维实体进行后期处理。
单元教学内容1.编辑三维实体对象：剖切实体、加厚、抽壳实体；
2.三维实体面的编辑：拉伸表面、移动表面、旋转表面、偏移表面、倾斜表面、删除表面、复制表面、着色表面；
3.三维实体边的编辑：压印边、着色边与复制边；
4.三维实体的后期处理：图形的消隐、光源的使用、材质的使用、实体模型的渲染。
教学方法与手段灵活采用项目教学法、问题教学、启发式和讨论式教学、案例分析、分组讨论、探索研究等教学方法。
教学组织形式1.划分学习小组，推选组长，以小组为学习工作单元。
首先明确和分析本阶段的学习目标和工作任务；
2.按照教学目标的要求，翻阅多种类型的环境工程图纸，查阅资料；
3.教师用课件及CAD制图软件结合实例讲解教学内容；
4.各组围绕着工作任务在教师的引导下进行上机，熟悉三维实体的高级编辑的一系列命令，并逐一练习其各种选项，并熟知其用途；
5.各组选出代表，讲解本组完成学习和工作的过程，展示成果，进行交流；
6.交流讨论，根据同学和老师提出的问题进行调整和提高；
7.教师归纳总结与评价。
教学资源设计教学场所（用√标记）
1.普通教室（）
2. 多媒体教室（）
3.理实一体教室（√）
4.实训室（）
5.其它
教学资源
1.教材及参考教材；
2.工程设计图纸；
3.给排水工程制图标准；
4.三废设计手册；
5.室外排水设计规范；
6.网络资源等。
学习效果分析学生在前面学习的基础上，比较容易掌握三维实体命令的应用，但空间感及投影知识的不扎实会影响理解及学习的效果。
备注。
CAD 如何进行实体编辑和装配
CAD 如何进行实体编辑和装配CAD如何进行实体编辑和装配CAD（Computer-Aided Design）是一种广泛应用于建筑设计、机械工程和许多其他领域的软件。
它可以帮助设计师们以更高效、精确和可视化的方式进行设计和制作。
在CAD中，实体编辑和装配是非常重要的技巧，本文将介绍如何使用CAD进行实体编辑和装配。
首先，让我们先了解一下CAD中的实体是什么。
实体是指具有形状、尺寸和质量的三维物体。
在CAD软件中，我们可以创建各种各样的实体，如立方体、圆柱体、球体等。
这些实体可以进行编辑和组装，以创建更复杂的结构或模型。
要进行实体编辑，我们可以使用CAD软件提供的编辑工具。
一般来说，CAD软件会提供平移、旋转、缩放、拉伸等常用的编辑功能。
我们可以选择实体，并使用这些工具来调整其位置、方向、大小和形状。
以平移为例，如果我们想将一个实体从一个位置移动到另一个位置，我们可以选择该实体，并使用平移工具来移动它。
通常，我们需要指定移动的距离和方向。
CAD软件会根据我们的指示将实体移动到所需的位置。
类似地，我们也可以使用旋转工具来改变实体的方向，使用缩放工具来改变实体的大小，使用拉伸工具来改变实体的形状。
在进行实体编辑时，我们还可以使用CAD软件提供的一些高级编辑工具。
例如，可以使用倒角工具在实体的角落添加一个倒角，使其更加圆润；可以使用镜像工具将一个实体复制并镜像翻转，以节省编辑的时间和努力；还可以使用阵列工具将一个实体复制并按照特定的规律排列，以快速创建一组相似的实体。
除了实体编辑，CAD还具有装配功能，使我们能够将多个实体组装成一个整体。
在进行装配时，我们需要先选择一个主体实体，然后将其他实体逐个添加到主体上。
CAD软件会自动对齐、定位和约束这些实体，以确保它们之间的位置和运动关系正确无误。
装配功能使我们能够模拟和评估不同实体的组合方式和运动方式。
在装配过程中，我们可以轻松地检查实体之间的间隙和干涉，以及它们的运动是否符合要求。
CAD三维建模教程(详细)
选择"修改"|"三维操作"|"三维阵列"命令 <3DARRAY>,可以在三维空间中使用环形阵 列或矩形阵列方式复制对象.
矩形阵列 环形阵列
在命令行的"输入阵列类型 [矩形<R>/环形<P>] <矩形>:"提示下,选择"矩形"选项或者直接回车,可 以以矩形阵列方式复制对象,此时需要依次指定阵
列的行数、列数、阵列的层数、行间距、列间距 及层间距.其中,矩形阵列的行、列、层分别沿着当 前UCS的X轴、Y轴和Z轴的方向；输入某方向的 间距值为正值时,表示将沿相应坐标轴的正方向阵 列,否则沿反方向阵列.
REV REVOLVE 旋转
HI HIDE
消隐
SHA SHADEMODE 着色
REG
面域
F 圆角 CHA 倒角
SL SLICE 剖切
INF INTERFERE 干涉
3A 3DARRAY 三维阵列
RR RENDER 渲染
Z
ZOOM
缩放
P
PAN
平移
SEC SECTION 切隔
〔工程实例
印 向 馆
穆清阁—三维线框
〔一、多个UCS命令——"UCS工具 条"、"UCS-2工具条"
〔二、曲面命令——"三维面"、"边 "、"三维网格" 、"直纹曲面"、"边 界曲面"
〔三、三维实体命令——"长方体"、
Revolve旋转命令用于将闭合曲线绕一条旋转 轴旋转生成回转三维实体,该命令可以旋转闭 合多段线,多边形,圆,椭圆,闭合样条曲线和面域, 不能包含在块中的对象,不能旋转具有相交或 自交线段,且该命令一次只能旋转一个对象.
UG 三维建模
编辑弧长
Filter(过滤器) Trim/Extend(裁剪/延伸方式) 弧长编辑方式
光顺曲线
Smoothing Type(光顺类型) Boundary Constrains(边界约束)
伸展曲线
注意方向和距离，操作简单
文字造型
操作和Word相似，注意选择的字体和大小。
分段曲线
Equal Segments(均匀分段) Segments by Bounding Objects(由边界对
象分段) Input Arc Length Segments(由弧长分段) At Knotpoints(定义点分段) At Corners(拐角分段)
编辑圆角
Automatic Trim(自动裁剪) Manual Trim(手工裁剪) NO Trim(不裁剪) Radius(半径值) Radius Default(默认半径) New Center(新中心)
螺旋线
Number of Turns(圈数) Pitch(螺距) Radius Method(半径方式) Turn Direction(旋向) Define Orientation(定义方位) Point Constructor(点创建功能)
抛物线和双曲线
抛物线 双曲线
教学目标 教学重点 教学过程
教学目标
本部分主要讲述了NX3的特征操作和编辑特 征。应用这些方法用户可以在前一章的基 础上详细设计相应的模型，达到实际的要 求。同时还要注意各种编辑方法，使用户 的操作更加灵活快捷。
教学重点
多种特征操作的方法，特别是NX3的新功能。 自由曲面功能 各种特征的编辑方法。
沿导轨扫略
uvw编辑器的用法
UVW编辑器的用法一、引言UVW编辑器是一种用于处理三维模型的工具，它允许用户通过调整模型的U、V和W坐标来改变模型的形状。
这种工具在3D建模、动画制作、游戏开发等领域有着广泛的应用。
本文将详细介绍UVW编辑器的基本用法，帮助用户更好地理解和使用这种工具。
二、UVW编辑器的基本概念1. U、V、W坐标：在三维空间中，任何一个点都可以由X、Y、Z三个坐标来确定其位置。
同样，对于一个二维平面上的点，我们也可以通过U、V两个坐标来确定其位置。
而W坐标则是用来控制点在三维空间中的深度。
2. UV映射：UV映射是一种将二维纹理图像映射到三维模型表面的技术。
在这个过程中，UV坐标被用来定义二维纹理图像在三维模型上的位置和方向。
三、UVW编辑器的界面介绍UVW编辑器的界面通常包括以下几个部分：1. 菜单栏：包含了所有的操作命令。
2. 工具栏：提供了一些常用的操作工具，如选择工具、移动工具等。
3. 属性栏：显示了当前选中对象的属性信息，如U、V、W坐标等。
4. 工作区：显示了当前的三维模型和二维纹理图像。
四、UVW编辑器的基本操作1. 选择对象：在工作区中点击鼠标左键，可以选择一个对象。
如果需要选择多个对象，可以按住Ctrl键的同时点击鼠标左键。
2. 移动对象：在选择了一个或多个对象后，可以使用移动工具来改变它们的位置。
在工具栏中选择移动工具，然后拖动鼠标，就可以移动选中的对象了。
3. 调整U、V坐标：在选择了一个对象后，可以在属性栏中看到它的U、V坐标。
直接修改这些坐标，就可以改变对象的形状。
4. 调整W坐标：W坐标用来控制对象在三维空间中的深度。
在属性栏中修改W 坐标，就可以改变对象的深度。
五、UVW编辑器的高级操作1. UV映射：UV映射是一种将二维纹理图像映射到三维模型表面的技术。
在UVW编辑器中，可以使用UV映射工具来实现这个功能。
2. UV展开：UV展开是一种将三维模型的表面展开为二维平面的操作。
在UVW 编辑器中，可以使用UV展开工具来实现这个功能。
CAD二次开发三维-第二章-建立三维实体模型
Байду номын сангаас
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
与实体剖切的操作过程类似，可以定义一 个与实体相交的平面，AutoCAD 可以用 切割命令在该平面上创建实体的截面，该 截面用面域对象表示。 切割命令：section
用布尔运算 构造组合体
布尔运算
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
实体模型
实体模型是三维模型中最高级的 一种，它包含了线、面、体的全 部信息 与线框对象和曲面对象相比，实 体对象不仅包括对象的边界和表 面，还包括对象的体积，因此具 有质量、体积和质心等质量特性。
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
使用实体对象构建模型比线框和曲面对象更为容易，而且 信息完整，歧义最少。 此外，还可以通过AutoCAD 输出实体模型的数据提供给计 算机辅助制造程序使用或进行有限元分析。
设置图形界限 绘制基本图形 用圆角命令画圆角 修剪直线 生成面域 拉伸面域生成实体
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
两圆垂直圆心距920
拉伸高度30
画拉伸实体
实例演示（二）
绘制墙体的内角线 绘制过程
设置图形界限300*200 设置用户坐标系 绘制基本图形 生成面域 拉伸面域生成实体
辅助线
园柱半径40,高度足够长,球体半经100, 两实体重心重合
实例演示
通过交运算建立带 圆顶的圆柱体
绘制如图所示的圆形截面掉灯拉杆 绘制过程
注意：1、拉伸路径如果是二维样条曲线及二维多段线或其拟合曲线 可直接拉伸，如果是多段线和直线段混合构成的路径着需要将直线 转换为多段线对象并合并，对于三维多段线和样条曲线一般不可作 为拉伸路径但可以修改其为二维对象后再作为路径使用，修改方法 是先选择要修改的多段线或样条曲线，修改其控制点Z坐标为0即可。 2、在绘制路径时一定要在当前xy平面内，绘制完成后，如果改变了 ucs就不可以再使用夹点编辑修改控制点位置，否则将是二维多段线 修改为三维对象，因此不能作为路径使用。 3、样条曲线作为路径时，起点切向与拉伸面角度不得小于30度。

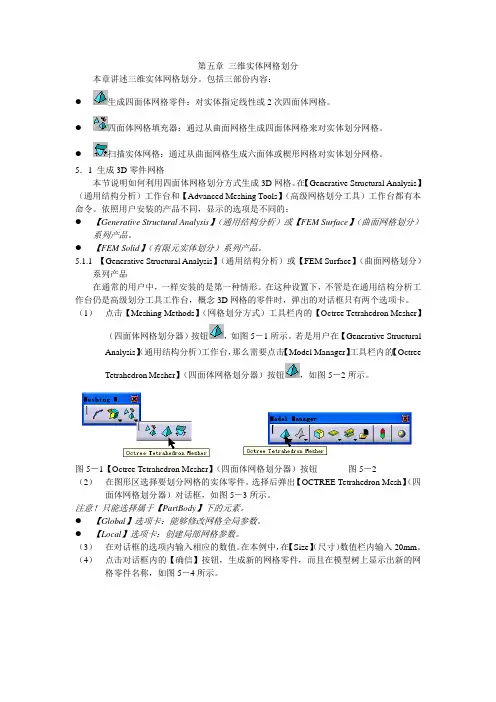

第五章三维实体网格划分
第五章三维实体网格划分本章讲述三维实体网格划分。
包括三部份内容：●生成四面体网格零件：对实体指定线性或2次四面体网格。
●四面体网格填充器：通过从曲面网格生成四面体网格来对实体划分网格。
●扫描实体网格：通过从曲面网格生成六面体或楔形网格对实体划分网格。
5．1 生成3D零件网格本节说明如何利用四面体网格划分方式生成3D网格。
在【Generative Structural Analysis】（通用结构分析）工作台和【Advanced Meshing Tools】（高级网格划分工具）工作台都有本命令。
依照用户安装的产品不同，显示的选项是不同的：●【Generative Structural Analysis】（通用结构分析）或【FEM Surface】（曲面网格划分）系列产品。
●【FEM Solid】（有限元实体划分）系列产品。
5.1.1 【Generative Structural Analysis】（通用结构分析）或【FEM Surface】（曲面网格划分）系列产品在通常的用户中，一样安装的是第一种情形。
在这种设置下，不管是在通用结构分析工作台仍是高级划分工具工作台，概念3D网格的零件时，弹出的对话框只有两个选项卡。
（1）点击【Meshing Methods】（网格划分方式）工具栏内的【Octree Tetrahedron Mesher】（四面体网格划分器）按钮，如图5－1所示。
若是用户在【Generative Structural Analysis】（通用结构分析）工作台，那么需要点击【Model Manager】工具栏内的【Octree Tetrahedron Mesher】（四面体网格划分器）按钮，如图5－2所示。
图5－1【Octree Tetrahedron Mesher】（四面体网格划分器）按钮图5－2（2）在图形区选择要划分网格的实体零件。
选择后弹出【OCTREE Tetrahedron Mesh】（四面体网格划分器）对话框，如图5－3所示。
rhino基本编辑方法
rhino基本编辑方法Rhino 是一款功能强大的三维建模软件，通过使用它的基本编辑方法，您可以轻松创建、修改和导航您的3D模型。
下面介绍了一些您可以使用的基本编辑方法：1. 移动物体：要移动一个物体，您可以使用“移动”工具。
选择您要移动的物体，然后点击工具栏中的“移动”按钮。
接着，点击并拖动物体到新的位置。
2. 缩放物体：如果您需要调整物体的大小，可以使用“缩放”工具。
选择您要缩放的物体，点击工具栏上的“缩放”按钮。
然后，点击并拖动鼠标来调整物体的尺寸。
3. 旋转物体：要旋转一个物体，您可以使用“旋转”工具。
选择要旋转的物体，点击工具栏上的“旋转”按钮。
然后，点击并拖动物体来改变其方向。
4. 剖切物体：Rhino 还提供了一个剖切工具，可以将物体切割成所需的形状。
选择要剖切的物体，点击工具栏上的“剖切”按钮。
然后，按照您的需求进行剖切操作。
5. 吸附点：Rhino 提供了吸附点功能，可帮助您对齐和精确定位物体。
在进行编辑时，当鼠标靠近物体的某个点时，该点会被自动吸附到鼠标位置。
这有助于您创建精确的模型。
6. 组合和分离物体：如果您需要将多个物体组合成一个单独的物体，或者将已组合的物体分离成独立的部分，可以使用“组合”和“分离”工具。
选择要组合或分离的物体，点击相应的工具按钮进行操作。
这些是基本编辑方法的简要介绍，通过熟练使用这些工具，您可以更好地控制和编辑您的3D模型。
请注意，这只是Rhino功能的一小部分，该软件还提供了许多其他高级编辑工具和功能，可以帮助您创建令人惊叹的三维模型。
如何在CAD中创建和编辑复杂的三维实体模型
如何在CAD中创建和编辑复杂的三维实体模型CAD（计算机辅助设计）是一种广泛应用于工程领域的计算机软件，它可以帮助设计师创建和编辑各种三维实体模型。
对于复杂的三维模型来说，掌握一些技巧和方法能够提高工作效率和精确度。
下面将介绍一些在CAD软件中创建和编辑复杂的三维实体模型的技巧。
首先，我们来讨论如何创建三维实体模型。
在CAD软件中，有多种方法可以创建三维模型，最常用的是绘制线框和创建实体。
绘制线框是基础，可以通过绘制直线、弧线和曲线来创建基本形状，然后使用连接、修剪和延伸等命令将它们组合在一起，形成复杂的实体模型。
在创建实体时，常用的命令包括拉伸、旋转、推拉和倒角等。
拉伸命令可以将二维形状拉伸为三维对象，旋转命令可以围绕轴线旋转二维形状，推拉命令可以将二维形状推出一定的高度，而倒角命令可以在两条直线或两个曲线的交点处创建平滑的过渡。
熟练掌握这些基本命令将使您能够更准确地创建和编辑三维实体模型。
其次，让我们来探讨如何编辑三维实体模型。
在CAD软件中，对于复杂的三维模型，往往需要进行一些修改和调整。
最常见的编辑操作是移动、旋转和缩放。
移动命令可以将模型中的对象从一个位置移动到另一个位置，旋转命令可以围绕一个轴线旋转模型中的对象，缩放命令可以按比例调整模型中的对象的大小。
另外，对于复杂的模型，我们还可以使用镜像、阵列和分解等命令进行编辑。
镜像命令可以将模型中的对象沿指定的轴线进行翻转，阵列命令可以通过复制对象并沿指定路径分布，创建多个相同的对象，而分解命令可以将复杂的实体模型分解为其组成部分。
此外，CAD软件中还有一些高级工具和功能可以帮助我们更好地编辑和调整模型。
比如，切割命令可以将模型中的对象剪切成所需的形状，修剪命令可以删除模型中的多余部分，镂空命令可以在模型中创建空洞。
除了上述提到的基本操作和命令之外，CAD软件还提供了各种插件和扩展，可以进一步扩展其功能和效果。
例如，您可以安装并使用渲染插件，让您的三维模型看起来更加逼真和生动。
高级三维视差和运动视觉特效制作
高级三维视差和运动视觉特效制作Final Cut Pro是一款强大的视频编辑软件，它提供了丰富的功能和工具，可以帮助用户实现高级的三维视差和运动视觉特效制作。
在本教程中，我将向大家介绍一些实用的技巧和方法，帮助你创建令人惊叹的视觉效果。
1. 使用3D立体化效果Final Cut Pro提供了3D立体化效果，可以将2D图像转化成立体图像，为视频增加深度和层次感。
要使用这个效果，首先在时间轴中选中需要添加立体化效果的视频片段，然后在效果库中找到3D立体化效果，将其拖放到片段上。
你可以根据自己的需要调整视差的大小和距离，以达到最佳效果。
2. 利用运动跟踪器Final Cut Pro的运动跟踪器功能可以帮助你追踪视频中的运动物体，并在其上添加特效。
首先，在时间轴中选中需要添加特效的片段，然后点击编辑器中的运动跟踪器按钮。
在跟踪器界面中，选择一个适当的跟踪器类型，并在视频中选择跟踪区域。
点击“开始跟踪”后，软件将自动追踪选定的物体。
完成跟踪后，你可以在视频上应用一些视觉特效，如遮罩、模糊等。
3. 使用分层技术分层技术是制作视差和运动视觉特效的关键。
在Final Cut Pro中，你可以使用多个图层叠加来创建特殊效果。
首先，将需要叠加的素材拖放到时间轴上，通过调整每个图层的位置、大小和透明度等属性，实现不同层次的效果。
你还可以通过添加遮罩和调整滤镜效果来进一步增强特效。
4. 利用关键帧动画关键帧动画是制作运动视觉效果的重要工具。
Final Cut Pro可以通过设置关键帧，在视频中添加运动效果和动画。
选中需要应用关键帧动画的视频片段，在编辑器的“效果控制”面板中找到“关键帧编辑器”，选择合适的属性进行调整，并在合适的时间点设置关键帧。
通过调整关键帧的值，你可以实现视频的平移、旋转、缩放等效果。
5. 利用插件扩展功能Final Cut Pro还支持各种插件，可以为你的视频编辑提供更多的功能和效果。
你可以从各个插件提供商的官方网站上购买和下载合适的插件，然后将其安装到软件中。
autoCAD教程,详细解答
1、用多义线创建表面模型
用PLINE创建的封闭二维图形，都是表面模 型。利用多种绘图和修改命令绘制出一系列首 尾相连的直线或曲线段，然后再利用编辑多义
线命令PEDIT，将这些直线或曲线段连接成一
个多义线整体。
2、创建基本三维曲面
长方体面（长、宽、高的值均不能为负数）
3、旋转实体（Revolve） 可以是任意复杂的截面绕轴线旋转一定角度形成的。 用于旋转生成实体的二维对象有：圆、椭圆、圆环、正多边 形、用画矩形命令画的矩形、封闭的多义线。封闭的平 面图形要先生成面域，然后调用旋转命令生成回转体。 二维实体旋转生成的三维实体，其表面也由网格表示，网格 密度由系统变量ISOLINES控制。 图块中的二维实体不能进行旋转。 每执行一次Revolve命令。只能旋转生成一个三维实体。 用Line命令绘出的直线不能直接作为旋转实体，必须对其进 行多义线编辑，使之成为完整封闭的复合线，然后才能 旋转生成三维实体。 在用旋转命令生成回转体时，旋转角度正向符合右手螺旋法 则。旋转轴的正向符合如下原则： 捕捉两个端点指定旋转轴，从先捕捉点指向后捕捉点。 选择已知线段作为旋转轴，从直线距坐标（当前用户坐标系） 原点近的一端指向远的一端。 选择坐标轴作为旋转轴，坐标轴的正向是旋转轴的正向。
4、旋转面（REVSURF） 回转面是一迹线绕一轴线旋转一定的角度生成的 曲面。 要创建旋转三维面，首先要在XY二维平面上绘 制一个用于旋转的二维线框模型，然后还需要 创建一条直线MM’作为旋转轴。 提示：旋转轴不能与旋转平面垂直 5、直纹曲面（Rulesurf） 是指用连接两条线段的直线段形成的平面或曲 面。 可以用来生成直纹面的线段包括：直线、圆、 圆弧、椭圆、椭圆弧、样条曲线、二维多段线、 三维多段线、点等。
