苯乙烯-丙烯腈悬浮共聚

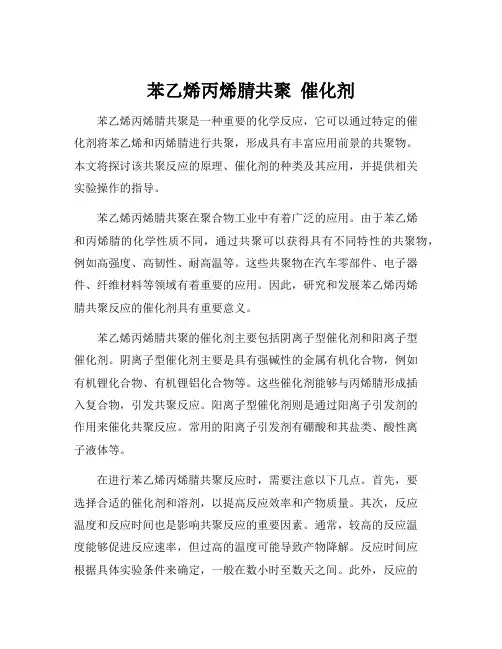

苯乙烯丙烯腈共聚 催化剂
苯乙烯丙烯腈共聚催化剂苯乙烯丙烯腈共聚是一种重要的化学反应，它可以通过特定的催化剂将苯乙烯和丙烯腈进行共聚，形成具有丰富应用前景的共聚物。
本文将探讨该共聚反应的原理、催化剂的种类及其应用，并提供相关实验操作的指导。
苯乙烯丙烯腈共聚在聚合物工业中有着广泛的应用。
由于苯乙烯和丙烯腈的化学性质不同，通过共聚可以获得具有不同特性的共聚物，例如高强度、高韧性、耐高温等。
这些共聚物在汽车零部件、电子器件、纤维材料等领域有着重要的应用。
因此，研究和发展苯乙烯丙烯腈共聚反应的催化剂具有重要意义。
苯乙烯丙烯腈共聚的催化剂主要包括阴离子型催化剂和阳离子型催化剂。
阴离子型催化剂主要是具有强碱性的金属有机化合物，例如有机锂化合物、有机锂铝化合物等。
这些催化剂能够与丙烯腈形成插入复合物，引发共聚反应。
阳离子型催化剂则是通过阳离子引发剂的作用来催化共聚反应。
常用的阳离子引发剂有硼酸和其盐类、酸性离子液体等。
在进行苯乙烯丙烯腈共聚反应时，需要注意以下几点。
首先，要选择合适的催化剂和溶剂，以提高反应效率和产物质量。
其次，反应温度和反应时间也是影响共聚反应的重要因素。
通常，较高的反应温度能够促进反应速率，但过高的温度可能导致产物降解。
反应时间应根据具体实验条件来确定，一般在数小时至数天之间。
此外，反应的摩尔比例也是影响共聚反应的关键因素，过高或过低的苯乙烯或丙烯腈含量都可能导致共聚物性能下降。
在实际操作中，可以采用以下步骤进行苯乙烯丙烯腈共聚反应。
首先，将苯乙烯、丙烯腈和适量的催化剂溶解在合适的溶剂中。
然后，将反应体系加热至适当的温度，并保持一定的时间。
最后，通过冷却和过滤等操作，将反应产物分离出来。
对于催化剂的选择和反应条件的确定，可以根据实验目的和研究要求进行调整。
总之，苯乙烯丙烯腈共聚是一种重要的化学反应，它可以通过合适的催化剂将苯乙烯和丙烯腈进行共聚，形成具有丰富应用前景的共聚物。
在选择催化剂和反应条件时，需要充分考虑不同催化剂的特性和反应参数的影响。
丙烯腈共聚物橡胶改性的丙烯腈-食品安全检测
MM_FS_CNG_0311食品包装用苯乙烯-丙烯腈共聚物橡胶改性的丙烯腈-丁二烯-苯乙烯树脂其成型品残留丙烯腈单体气相色谱法MM_FS_CNG_0311食品包装用苯乙烯-丙烯腈共聚物和橡胶改性的丙烯腈-丁二烯-苯乙烯树脂及其成型品中残留丙烯腈单体的测定1.适用范围本方法适用于丙烯腈-苯乙烯以及丙烯腈-丁二烯-苯乙烯树脂及其成型品中残留丙烯腈单体的测定，也适用于橡胶改性的丙烯腈-丁二烯-苯乙烯树脂及成型品中残留丙烯腈单体的测定。
本方法最低检出量：氮-磷检测器法（NPD）为0.5mg／kg；氢火焰检测器法（FID）为2.0mg／kg。
第一篇气相色谱氮-磷检测器法（NPD）2.原理概要将样品置于顶空瓶中，加入含有已知量内标物丙腈（PN）的溶剂，立即密封，待充分溶解后将顶空瓶加热使气液平衡后，定量吸取顶空气进行色谱（NPD）测定，根据内标物响应值定量。
3.主要试剂和仪器3.1.主要试剂试剂纯度：用于本试验的应是分析纯试剂。
若采用其他级别的试剂，则必须有足够高的纯度，不致降低测定的准确度。
溶剂：N，N-二甲基甲酰胺或N，N-二甲基乙酰胺（DMA）。
溶剂的顶空气进行色谱测定时，在丙烯腈（AN）和丙腈（PN）的保留时间处不得出现干扰峰。
丙腈：色谱级。
丙烯腈：色谱级。
3.2.仪器气相色谱仪应配有氮-磷检测器。
最好使用具有自动采集分析顶空气的装置，如人工采集和分析顶空气，应附加下列设备：恒温浴，能保持90℃±1℃；采集和注射顶空气的气密性好的注射器；顶空瓶瓶口密封器；5.0mL顶空采样瓶；铝质密封瓶帽；内表层覆盖有聚四氟乙烯膜的气密性优良的丁基橡胶或硅橡胶。
4.过程简述4.1.内标法校准4.1.1.准备一个含有已知量内标物（PN）聚合物溶剂。
4.1.2.用100mL容量瓶，事先注入适量的溶剂。
准确称入约10mg的PN，用溶剂稀释至刻度，摇匀。
计算出此溶液A中PN的浓度（mg／mL）。
4.1.3.准确移取15.0mL溶液A置于250mL容量瓶中，用溶剂稀释到体积刻度，摇匀。

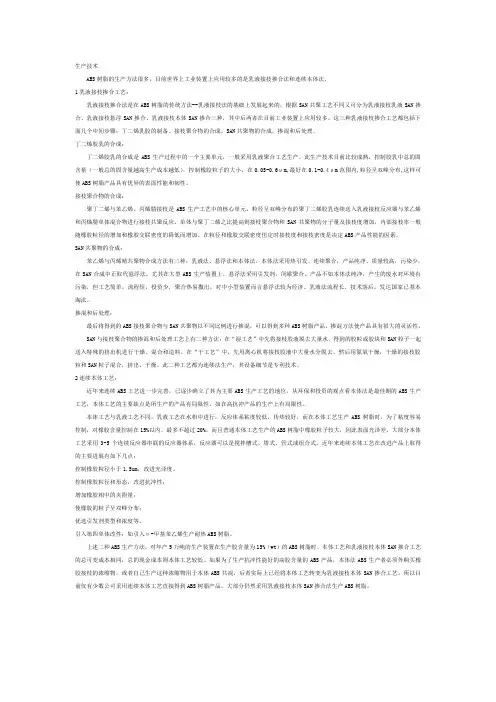

ABS生产工艺
生产技术ABS树脂的生产方法很多，目前世界上工业装置上应用较多的是乳液接技掺合法和连续本体法。
1乳液接枝掺合工艺：乳液接枝掺合法是在ABS树脂的传统方法--乳液接枝法的基础上发展起来的，根据SAN共聚工艺不同又可分为乳液接枝乳液SAN掺合、乳液接枝悬浮SAN掺合、乳液接枝本体SAN掺合三种，其中后两者在目前工业装置上应用较多。
这三种乳液接枝掺合工艺都包括下面几个中间步骤：丁二烯乳胶的制备、接枝聚合物的合成，SAN共聚物的合成，掺混和后处理。
丁二烯胶乳的合成：丁二烯胶乳的合成是ABS生产过程中的一个主要单元，一般采用乳液聚合工艺生产。
此生产技术目前比较成熟，控制胶乳中总的固含量（一般总的固含量越高生产成本越低），控制橡胶粒子的大小，在0.05-0.6μm,最好在0.1-0.4μm范围内,粒径呈双峰分布,这样可使ABS树脂产品具有优异的表面性能和韧性。
接枝聚合物的合成：聚丁二烯与苯乙烯、丙烯腈接枝是ABS生产工艺中的核心单元。
粒径呈双峰分布的聚丁二烯胶乳连续送入乳液接枝反应器与苯乙烯和丙烯腈单体混合物进行接枝共聚反应。
单体与聚丁二烯之比提高则接枝聚合物和SAN共聚物的分子量及接枝度增加，内部接枝率一般随橡胶粒径的增加和橡胶交联密度的降低而增加。
在粒径和橡胶交联密度恒定时接枝度和接枝密度是决定ABS产品性能的因素。
SAN共聚物的合成：苯乙烯与丙烯晴共聚物合成方法有三种：乳液法、悬浮法和本体法。
本体法采用热引发、连续聚合，产品纯净、质量较高，污染少，在SAN合成中正取代悬浮法，尤其在大型ABS生产装置上。
悬浮法采用引发剂，间歇聚合、产品不如本体法纯净，产生的废水对环境有污染，但工艺简单，流程短，投资少，聚合热易撒出，对中小型装置而言悬浮法较为经济。
乳液法流程长，技术落后，发达国家已基本淘汰。
掺混和后处理：最后将得到的ABS接枝聚合物与SAN共聚物以不同比例进行掺混，可以得到多种ABS树脂产品，掺混方法使产品具有很大的灵活性。
丙烯腈 苯乙烯可控自由基共聚合和共聚物组成研究
Y+Z$[ !&’*,*")5,-,5’(1,-2’(.+,-2’(.\.*&’5,)’1\)"( 0’+Z&*/,)43+./’(.+*46,(]*?^-0+*&3+66’(’-*1,5_ /,-’-*. TOKWPVRUWRUAVPVRULVAOUPVWKSPR‘Va$=bc deP?fUg D? =9NRS;bhdeP?fUg G?@9NRS;bideP?fUg @?G 9NRS;$
根 据 稳 态 共 聚 合 理 论)用 #3{a&}5~/b共 聚组成式可预测在不同转化率下的共聚物累计
组成!;")计算结果列入 g3=12!从 g3=12可知) 随 着 反 应 投 料 比 中 BC含 量 增 加)相 应 的 共 聚 物 中 丙 烯 腈 链 节 不 断 增 加)符 合 传 统 自 由 基 共 聚 合 反 应 规 律>然 而)与 理 论 预 测 值 相 比)实 验 测 定 的 共 聚 物 中 苯 乙 烯 和 丙 烯 腈 链 节 比 值 7$@A BC8随着反应物中 BC含量增加)差距越大!这 可 能 与本 体 系 复 杂 的 共 聚 合 反 应 有 关 7下 面 将 继 续 讨 论 8万!方数据
第 @期
华 峰 君 等 d丙 烯 腈 ?苯 乙 烯 可 控 自 由 基 共 聚 合 和 共 聚 物 组 成 研 究
FJ
89: ; => @> G> D> F> E> J> H> I>
=>>
!"#$% !&’(’)"*+,-.&+/#’*0’’-*&’1,-2’(.+,-."-31,/,)45’(1,5/,.+*+,-.+3+66’(’-*(’"1*+,-/’(+,3.7
聚苯乙烯的生产技术
聚苯乙烯的生产技术2009-07-21苯乙烯系树脂是苯乙烯单体经均聚或与其他单体共聚而得的一系列树脂。
1998年世界77%的苯乙烯用于生产各类苯乙烯系列树脂，日本这一比例为83%。
商品化苯乙烯聚合物主要包括通用聚苯乙烯（GPPS）、抗冲聚苯乙烯（IPS）、发泡聚苯乙烯（EPS树脂）、丙烯睛一丁二烯一苯乙烯共聚物（ABS）、苯乙烯一丙烯睛（SAN）共聚物等。
几种重要的商品化苯乙烯聚合物基本上都是以自由基链式聚合机理经本体、溶液、悬浮或乳液工艺制造的，其中稀释剂本体法工艺最为常用，虽然某些苯乙烯类树脂用悬浮法工艺（EPS树脂）和乳液法工艺（ABS树脂）生产，但由于经济及其他一些原因，在可能的情况下尽可能采用连续本体工艺是一个发展趋势。
采用自由基聚合反应生产的聚苯乙烯（PS）是玻璃化温度为105 C的无规聚合物，PS均聚物是无定型的脆性材料，具有优异的透明性和可加工性，可制成形状复杂的制品。
IPS是通过苯乙烯在聚丁二烯橡胶或丁苯共聚物存在下进行聚合而形成的一种高分子共混物（橡胶粒子分散在PS基质中）。
苯乙烯与丙烯腈、a-甲基苯乙烯、马来酸酐进行共聚，得到的聚合物具有较高的热性能和机械性能。
苯乙烯与甲基丙烯酸酯共聚可以提高透明性和耐磨性。
苯乙烯与丙烯腈、丁二烯的三聚物（ABS树脂）具有优良的热性能、机械性能和抗冲击性能等综合性能。
苯乙烯共聚物是通用树脂和工程树脂之间的一个桥梁，主要用于汽车、电子电器和器械部件以及家用器具等领域，在这些应用领域与尼龙（PA）、聚碳酸酯（PC）以及聚丙烯（PP）和聚氯乙烯（PVC）竞争。
工业上聚苯乙烯的生产主要采用两种生产工艺：本体法及悬浮法。
本体法是最主要的生产方法，目前世界上85%以上的Ps和IPS是采用连续本体法工艺生产的。
连续本体法生产装置一般有一条或几条生产线，生产能力为（20〜160）kt/a。
通过改进反应器设计、相对分子质量和橡胶粒径控制和脱挥技术，可以使本体法工艺生产线的规模更大、效率更高。
丙烯腈 苯乙烯共聚物
丙烯腈苯乙烯共聚物
丙烯腈-苯乙烯共聚物，简称 AS，是由丙烯腈（acrylonitrile）和苯乙烯（styrene）共聚而成的热塑性树脂。
它具有良好的耐化学性、耐热性、尺寸稳定性和机械强度，被广泛应用于电子、汽车、建筑、医疗等领域。
AS 树脂的性能取决于其化学结构和分子量。
一般来说，AS 树脂的分子量越高，其机械强度和耐热性就越好，但加工性能会相应变差。
因此，在实际应用中，需要根据具体要求选择合适分子量的 AS 树脂。
AS 树脂的加工性能较好，可以采用注射成型、挤出成型、吹塑成型等多种加工方法。
在加工过程中，需要注意控制加工温度和压力，以避免材料分解或变形。
AS 树脂具有良好的耐化学性，能够耐受大多数有机溶剂和酸碱溶液的侵蚀。
它还具有良好的耐热性，能够在 80-100°C 的温度范围内长期使用。
AS 树脂的应用领域非常广泛。
在电子领域，它可以用于制造电视机、电脑、手机等电子产品的外壳和零部件；在汽车领域，它可以用于制造汽车仪表板、门板、座椅等零部件；在建筑领域，它可以用于制造管道、管件、门窗等建筑材料；在医疗领域，它可以用于制造医疗器械和药品包装材料等。
总之，丙烯腈-苯乙烯共聚物是一种性能优良的热塑性树脂，具有广阔的应用前景。
随着人们对材料性能要求的不断提高，AS 树脂的应用领域还将不断扩大。
苯乙烯与丙烯腈的聚合反应方程式
苯乙烯与丙烯腈的聚合反应方程式苯乙烯与丙烯腈的聚合反应是一种重要的化学反应，可以通过合成高分子材料来满足广泛的应用需求。
在本篇文章中，我们将要介绍这一反应的方程式、条件以及其应用领域。
首先，让我们来看一下苯乙烯与丙烯腈的聚合反应方程式：n(CH2=CH-Ph) + n(CH2=CH-CN) → (CH2-CH-Ph)n-(CH2-CH-CN)n 在这个反应中，苯乙烯（CH2=CH-Ph）和丙烯腈（CH2=CH-CN）通过共轭聚合反应形成高分子化合物。
这个方程式显示了单体分子之间的化学键成为高分子的连续部分。
该聚合反应产生的共轭聚合物是由苯环（Ph）和丙烯腈（CH2=CH-CN）单元有机地交替连接而成的。
这种聚合反应是通过引入阴离子、自由基或阳离子催化剂来驱动的。
催化剂的选择取决于反应的条件和所需的聚合物性质。
例如，阳离子聚合反应可以使用活化石蜡杂化砷酸钨酯或三氟甲磺酸银等阳离子催化剂。
而自由基聚合则可以通过添加过氧化苯甲酰、过氧化正丁酮或过氧化硬脂酸等自由基引发剂来催化。
接下来，让我们来看一下这个聚合反应的一些应用领域。
苯乙烯与丙烯腈聚合物具有优异的物理特性，例如高强度、耐热性和耐化学品性能，因此在工业上广泛应用于生产纤维、塑料和橡胶等材料。
在纤维领域，聚苯乙烯腈合成的纤维常用于制作阻燃材料和防弹衣等应用。
而在塑料产业中，苯乙烯与丙烯腈共聚物常用于制造高性能塑料制品，如管道、容器和电气绝缘体等。
此外，苯乙烯与丙烯腈的共聚物还可以通过后续反应进行功能化改性。
例如，通过在聚合过程中引入硫醇单体，可以制备具有良好黏合特性的改性共聚物。
这种改性共聚物可用于制备胶黏剂、涂料和粘合剂等应用。
另一方面，通过在聚合物中引入不同的单体，可以调控共聚物的性能，如改善透明度、抗划伤性能和耐候性能等。
总而言之，苯乙烯与丙烯腈的聚合反应是一种重要的化学反应，能够合成各种高性能材料。
通过选择不同的催化剂和单体，可以调控聚合物的结构和性能，从而满足不同领域的应用需求。
苯乙烯的悬浮聚合和共聚合反应
实验一苯乙烯的悬浮聚合和共聚合反应一试验目的1 学习悬浮聚合反应2学习共聚和反应二试验原理聚苯乙烯是具有刚性的无色透明塑料，其透光率仅次于有机玻璃，能制成各种色彩鲜艳的产品，极易加工成型，比重轻，耐水性能和耐化学腐蚀性都好，电性能好，在高分子电解质工业中，占有极重要的地位。
聚苯乙烯的主要缺点是耐热性低、质较脆，影响了它的应用范围。
与各种含强极性基单体进行共聚合，是改性的主要方法之一。
SM树脂是苯乙烯与甲基丙烯酸甲酯共聚合的产品，国产204型改性聚苯乙烯是以70%苯乙烯和30%甲基丙烯酸甲酯以悬浮共聚合所得的产品。
苯乙烯的主要共聚产品是丁苯橡胶（与丁二烯共聚物）和ABS树脂（与丙烯腈和丁二烯共聚物）。
单体在搅拌下悬浮在含有稳定剂的非溶剂（一般为水）中进行聚合，称为悬浮聚合。
因产物为珠状故亦称为球状聚合。
悬浮聚合是依靠激烈的机械搅拌，使含有引发剂的单体分散到与单体互不相溶的介质中实现的。
由于大多数烯类单体只微溶于水或几乎不溶于水，悬浮聚合通常都以水为介质。
在进行水溶性单体，如丙烯酰胺的悬浮聚合时，则应当以憎水性的有机溶剂，如烷烃等作为分散介质，这种悬浮聚合过程被称为反相悬浮聚合。
在悬浮聚合中，单体以小油珠的形式分散在介质中。
每个小油珠都是一个微型聚合场所，油珠周围的介质连续相则是这些微型反应器的热传导体。
因此，尽管每个油珠中单体的聚合与本体聚合无异，但整个聚合体系的温度控制还是比较容易的。
悬浮聚合的优点表现在：⑴大量的聚合热被非溶剂吸收从而保证反应均匀进行。
⑵产物为球状，从而减少了由于产物的硬、黏、弹等性质而带来的不易粉碎的困难。
缺点为：附着在产品表面的稳定剂不易除尽，产品不够纯。
悬浮聚合体系分为不互溶的两相：单体相和水相，单体相内溶有油溶性的引发剂（例如过氧化苯甲酰），在水相中有相当溶解度的单体，必须在水相中加入相应量的电解质进行盐析，才有可能进行悬浮聚合。
悬浮体系是不稳定的。
尽管加入悬浮稳定剂可以帮助稳定单体颗粒在介质中的分散，稳定的高速搅拌与悬浮聚合的成功关系极大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 卸掉压力，未反应的单体经冷凝器却液化 后再经冷却器冷却，进入油水分离器，放 掉水，单体送精制车间精馏，以循环利用。
• 聚合物料经降温出料，物料中含有不溶于 水的MgCO3等杂质呈碱性，进入中和槽加 入98%的浓H2SO4，使PH=3～4，在搅拌下 进行如下反应：
• 可溶性的MgSO4被水洗涤，全部除尽后再 水洗至中性，洗涤好的物料经自动离心机 过滤至含水量低于2%，经气流干燥使含水 量低于0.2%，经称量包装入库。
• 将溶有阻聚剂TBC的单体（按比例加入）打入 聚合釜，开动搅拌，升温至92摄氏度，通氮至 0.15MPa，以防止高温下釜内物料剧烈翻滚。 • 继续加热到150摄氏度，釜内压力为0.6MPa， 搅拌2h（这时釜内SAN树脂颗粒已变硬）。 • 再升温至155摄氏度，釜内压力为0.7MPa～ 0.75MPa，维持2h。 • 降温至125摄氏度，维持0.5h，再升温至140摄 氏度，熟化4h，促使粒子内部残余单体进一步 转化为聚合物。
苯乙烯-丙烯腈悬浮共聚合的优点
• 苯乙烯-丙烯腈悬浮共聚合不使用引发剂,反 应速率快 • 采用无机化合物做悬浮剂,树脂易洗涤,分离; • 粘釜现象减少.
苯乙烯-丙烯腈悬浮共聚
1.苯乙烯和丙烯腈悬浮共聚合生产配方（配方中数据为质量分数）
高温悬浮聚合中，引发剂不需要加入 因为温度超过100摄氏度，该聚合物体系选用了由硫酸镁和碳酸钠在聚合釜中反应 生成碳酸镁作悬浮剂 加入少量的SM-Na钠盐SM-Na钠盐源自制备 反应式如下：。。
C
C
聚合工艺条件
• 聚合温度>140 C • 聚合时间 8h～24h
。
工艺流程
• 在聚合釜中加入预热至90摄氏度的软水及 质量分数为16%的Na2CO3水溶液，升温至78 摄氏度；再加入质量分数为16%的MgSO4水 溶液，搅拌30min后；加入SM-Na钠盐，升 温至于95摄氏度，停止搅拌。30min后，通 入热的水蒸汽，排走空气，然后封闭全部 出口。降温至75摄氏度，使之产生27kPa的 负压。
