模具硬度及模具钢硬度的检测方法
1.2714模具钢硬度 -回复
1.2714模具钢硬度-回复问题是关于1.2714模具钢的硬度。
下面是一篇1500-2000字的文章，详细回答该问题。
1.2714模具钢硬度1.2714模具钢是一种常用的模具钢材料，广泛应用于模具制造行业。
硬度是一个重要的指标，影响着模具的使用寿命和性能。
本文将介绍1.2714模具钢的硬度以及影响硬度的因素，并讨论如何优化硬度以提高模具的使用寿命。
一、什么是硬度？硬度是物质抵抗外力的能力，通常用于表征材料的硬度。
硬度测试可以通过不同的方法进行，例如洛氏硬度、布氏硬度和维氏硬度等。
在模具制造领域中，常用的硬度测试方法是洛氏硬度和布氏硬度。
二、1.2714模具钢的硬度范围1.2714模具钢的硬度范围通常在HB235-285之间。
硬度的标准是根据具体的应用需求和模具制造的要求确定的。
通常情况下，硬度越高，模具的耐磨性和使用寿命就会更长。
三、影响硬度的因素影响1.2714模具钢硬度的因素有很多。
以下是一些主要的影响因素：1. 钢材的成分：模具钢的成分对硬度有很大的影响。
例如，高碳含量的1.2714模具钢通常会比低碳含量的材料更加硬度。
2. 冷却速度：模具钢的冷却速度会对硬度产生影响。
快速冷却可以增加硬度，而慢速冷却则会降低硬度。
3. 热处理过程：适当的热处理过程可以提高1.2714模具钢的硬度。
常见的热处理方法包括正火、淬火和回火等。
四、如何优化硬度以提高模具的使用寿命为了提高1.2714模具钢的硬度和使用寿命，可以采取以下措施：1. 控制热处理过程：合理的热处理过程可以提高模具钢的硬度。
对于1.2714模具钢来说，适当的正火和淬火处理可以增加硬度。
2. 选择适当的成分：根据具体的应用需求和模具制造的要求，选择合适的1.2714模具钢成分，以达到所需的硬度。
3. 优化冷却速度：通过调整冷却速度，可以对1.2714模具钢的硬度产生影响。
适当的快速冷却可以提高硬度。
4. 合理设计模具结构：合理设计模具的结构和形状，可以减少应力集中，从而提高模具的使用寿命。
m340模具钢热处理硬度
m340模具钢热处理硬度摘要：一、m340 模具钢简介1.m340 模具钢的特性2.m340 模具钢的应用领域二、m340 模具钢的热处理过程1.热处理的必要性2.热处理的具体步骤三、m340 模具钢热处理后的硬度1.热处理对硬度的影响2.硬度的检测方法四、m340 模具钢热处理硬度的注意事项1.热处理过程中的问题及解决方法2.硬度不足或过高的影响及处理方法正文：m340 模具钢是一种优质的冷作模具钢，具有高硬度、高韧性和耐磨性，广泛应用于制造各种冷作模具，如冲裁模、弯曲模、拉深模等。
为了充分发挥m340 模具钢的性能优势，对其进行热处理是必不可少的。
m340 模具钢的热处理过程主要包括预热、淬火、回火等步骤。
预热是为了降低模具钢的淬火应力，防止淬火时产生裂纹；淬火是将模具钢加热至适当的温度，然后迅速冷却，使其硬度提高；回火则是在淬火后，将模具钢加热至一定温度，保温一段时间，然后冷却，以消除淬火应力，提高模具钢的韧性。
经过热处理后，m340 模具钢的硬度得到显著提高。
硬度的检测方法主要有洛氏硬度计法和布氏硬度计法。
洛氏硬度计法是通过钢球或金刚石圆锥压入模具钢表面，根据钢球或圆锥的压入深度来判断硬度；布氏硬度计法则是用硬质合金球或钢球压入模具钢表面，根据压入的面积来计算硬度。
在m340 模具钢热处理过程中，需要注意的问题有热处理温度、保温时间、冷却速度等。
如果热处理温度过高或保温时间过长，可能导致模具钢硬度不足；反之，如果温度过低或保温时间过短，可能导致硬度过高。
这些问题的出现都会影响模具钢的使用寿命和性能。
因此，在热处理过程中，需要严格控制各项参数，并及时检测硬度，确保达到理想的硬度值。
总之，m340 模具钢的热处理硬度对其性能发挥至关重要。

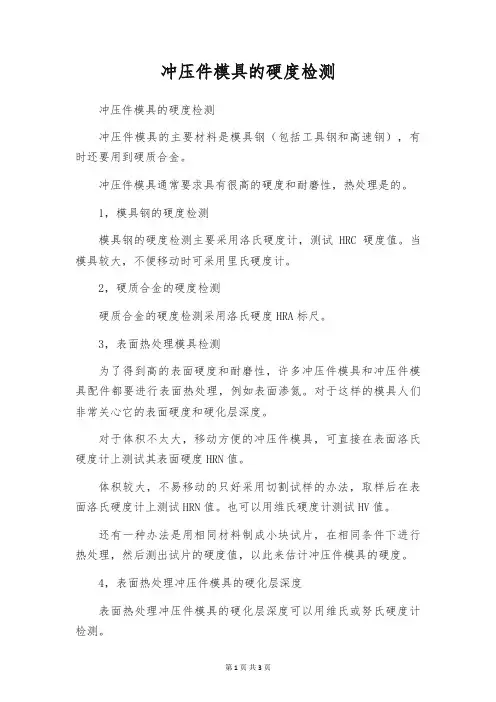

冲压件模具的硬度检测
冲压件模具的硬度检测冲压件模具的硬度检测冲压件模具的主要材料是模具钢（包括工具钢和高速钢），有时还要用到硬质合金。
冲压件模具通常要求具有很高的硬度和耐磨性，热处理是的。
1，模具钢的硬度检测模具钢的硬度检测主要采用洛氏硬度计，测试HRC硬度值。
当模具较大，不便移动时可采用里氏硬度计。
2，硬质合金的硬度检测硬质合金的硬度检测采用洛氏硬度HRA标尺。
3，表面热处理模具检测为了得到高的表面硬度和耐磨性，许多冲压件模具和冲压件模具配件都要进行表面热处理，例如表面渗氮。
对于这样的模具人们非常关心它的表面硬度和硬化层深度。
对于体积不太大，移动方便的冲压件模具，可直接在表面洛氏硬度计上测试其表面硬度HRN值。
体积较大，不易移动的只好采用切割试样的办法，取样后在表面洛氏硬度计上测试HRN值。
也可以用维氏硬度计测试HV值。
还有一种办法是用相同材料制成小块试片，在相同条件下进行热处理，然后测出试片的硬度值，以此来估计冲压件模具的硬度。
4，表面热处理冲压件模具的硬化层深度表面热处理冲压件模具的硬化层深度可以用维氏或努氏硬度计检测。
错误的检测方式在测试经过表面热处理的冲压件模具钢硬度时，有一种错误的做法值得纠正。
这就是在这种场合不适当地使用里氏硬度计。
里氏硬度计的优点是轻便，带有电脑，使用简单，换算成各种硬度值都很方便。
但是它的问题是只能测试厚重的工件，测试具有单一材质的工件。
对于具有表面硬化层的工件无法测试出准确的硬度值，因为这种工件已经不是单一材质了。
这是由里氏硬度计的原理决定的。
布、洛、维三种常用硬度计都是采用静态测试原理，都是将一个硬质压头缓慢地压入试样表面，然后测试压痕深度或尺寸，确定硬度值的大小。
而里氏硬度计采用的是动态测试原理。
它是将一个规定质量的球体以规定速度冲击试样表面，测试它初速度与反弹后速度之差，以此来确定试样的硬度值。
里氏硬度计是靠测试材料的反弹力确定硬度的。
它施加给试样的动能要沿作用力方向传递到很深的部位（至少要深达几厘米）。
测试硬度的三种方法
测试硬度的三种方法
硬度是指物体抵抗被划伤或压入的能力。
在工业生产和科学研究中，硬度测试是一项重要的实验技术。
下面介绍三种常见的测试硬度的方法。
1. 洛氏硬度测试法
洛氏硬度测试法是一种常见的金属硬度测试方法。
该测试方法使用一个金属锥体插入被测材料，然后测量插入深度以确定硬度。
洛氏硬度测试法应用广泛，可以测试各种金属材料的硬度。
2. 布氏硬度测试法
布氏硬度测试法是另一种常见的硬度测试方法，特别适用于测量金属材料的硬度。
该测试方法使用一个钢球或钻石锥体插入被测材料，然后测量插入深度以确定硬度。
布氏硬度测试法可用于测量各种金属材料的硬度。
3. 维氏硬度测试法
维氏硬度测试法是一种适用于测量金属表面硬度的测试方法。
该测试方法使用一个钢球或钻石金锥体，通过对材料表面施加压力来测量硬度。
维氏硬度测试法通常用于测量薄板材料和表面处理的材料的硬度。
总之，硬度测试是一项重要的实验技术，可以用于评估材料的质量和
性能。
不同的测试方法适用于不同类型的材料和硬度级别，选择正确的测试方法可以提高测试的准确性和可重复性。
磨具硬度检验标准
磨具硬度检验标准
磨具硬度是磨料的硬度，通常用来衡量磨具的耐磨性能。
常见的磨具硬度检验标准包括以下几种：
1. Vickers硬度测试：主要适用于薄片、涂层和薄膜等薄型材料。
使用方形金刚石压头，通过测量压头在测试材料表面留下的印痕的对角线长度来计算硬度值。
2. 洛氏硬度测试：适用于金属、合金和非金属材料的硬度测试。
使用圆锥形或钢球形的钢质压头，通过测量压头在测试材料表面留下的印痕的直径来计算硬度值。
3. 维氏硬度测试：主要适用于金属、合金和非金属材料的硬度测试。
使用金刚石或硬质合金压头，通过测量压头在测试材料表面留下的印痕的对角线长度来计算硬度值。
4. 布氏硬度测试：适用于金属、合金和非金属材料的硬度测试。
使用球形钢质或硬质合金压头，通过测量压头在测试材料表面留下的印痕的直径来计算硬度值。
这些标准都有相应的测试方法和规范，以确保测试结果的准确性和可比性。
磨具硬度的测试可以帮助制造商确定磨具的质量和性能，以选择合适的磨具材料和加工工艺。
磨具硬度检验标准
磨具硬度检验标准一、硬度标度磨具硬度采用维氏硬度标度进行表示，维氏硬度标度使用标准的施加力和压痕来测定试样的硬度。
硬度标度包括不同的范围和标准，以适应不同类型的磨具和不同的应用场景。
二、试验力选择在磨具硬度检验中，试验力的选择应根据试样的材质、硬度和尺寸等因素进行确定。
试验力的大小应足以在试样表面形成清晰的压痕，同时避免过大的试验力导致试样破裂或变形。
三、试样准备1. 试样应为标准尺寸，并符合相关规定。
2. 试样表面应平整、光滑，无油污、无氧化皮等杂质。
3. 试样在试验前应进行干燥处理，以避免水分对试验结果的影响。
四、试验过程1. 将试样放置在试验台上，确保试样表面与试验台面平行。
2. 调整试验机的试验力，按照选定的试验力进行试验。
3. 在试样表面施加试验力，保持一定时间后卸载。
4. 观察试样表面的压痕，测量压痕的对角线长度。
五、结果判定根据测量得到的压痕对角线长度，对照维氏硬度标度表，确定试样的硬度值。
硬度值应符合相关标准或规定的要求。
六、误差分析在磨具硬度检验过程中，可能存在一些误差来源，如试验力的不稳定性、试样表面的不平整度、测量误差等。
为了减小误差，可以采取以下措施：1. 使用高精度的试验机，确保试验力的稳定性。
2. 对试样表面进行预处理，提高表面的平整度。
3. 采用多次测量取平均值的方法，减小测量误差。
七、注意事项1. 在进行磨具硬度检验前，应对试验设备和试样进行检查，确保设备完好、试样符合要求。
2. 在试验过程中，应保持试验力的稳定性和一致性，避免因试验力波动导致结果的不准确。
3. 在结果判定时，应对照维氏硬度标度表进行准确判断，避免因理解错误或操作不当导致结果的误判。
模具材料硬度表示方法
模具材料硬度表示方法模具材料的硬度是评估其性能的重要参数，它直接影响到模具的使用寿命、耐磨性、耐腐蚀性以及抗冲击能力。
为了准确描述模具材料的硬度，我们采用了多种硬度表示方法。
一、硬度定义与测量方法硬度是指材料在受到外部压力或刮擦时，抵抗形变的能力。
硬度可以通过多种测量方法来得到，这些方法基于不同的加载条件和测量原理。
常见的硬度测量方法包括布氏硬度、洛氏硬度和维氏硬度等。
1.硬度定义硬度是一个材料属性，它反映了材料在受到外部压力或刮擦时的抵抗能力。
硬度的定义通常基于实验测量，通过在一定条件下对材料进行加载，然后测量其形变或破裂的特性。
2.硬度测量方法硬度的测量方法有多种，每种方法都有其特定的应用场景和限制。
常见的硬度测量方法包括布氏硬度、洛氏硬度和维氏硬度等。
这些方法基于不同的加载条件和测量原理，可以提供关于材料硬度的不同信息。
布氏硬度是通过在材料表面施加一定的载荷，然后测量材料表面留下的压痕直径来计算硬度值。
这种方法适用于较软的材料，但可能需要较大的试样和较高的载荷。
洛氏硬度是在一定的载荷下，通过测量材料表面留下的压痕深度来计算硬度值。
这种方法适用于较硬的材料，但可能受到试样表面粗糙度的影响。
维氏硬度是通过在材料表面施加较小载荷，然后观察材料表面留下的微观压痕来计算硬度值。
这种方法适用于极硬材料的测量，但需要较高的精度和复杂的设备。
二、硬度与其他性能指标的关系模具材料的硬度与其他性能指标密切相关。
一般来说，硬度高的材料具有更好的耐磨性和抗冲击能力，但同时也可能更脆。
因此，在选择模具材料时，需要根据具体的使用条件和要求来权衡各种性能指标。
三、模具材料硬度的影响因素模具材料的硬度受到多种因素的影响，包括材料的成分、组织结构、热处理工艺以及表面处理等。
1.成分影响材料的成分直接影响其硬度。
例如，钢铁材料中的碳含量越高，其硬度通常也越高。
但是，过高的碳含量可能导致材料脆性增加。
因此，在选择模具材料时，需要根据具体的使用条件和要求来确定合适的成分比例。
最简单测钢材硬度方法
最简单测钢材硬度方法引言钢材硬度是衡量钢材抗压能力和耐磨性能的重要指标之一。
在工业生产和科学研究中，常常需要对钢材进行硬度测试，以确保其质量和性能。
本文将介绍一种最简单测钢材硬度的方法，适用于一般工作环境中的快速测试。
仪器和材料1. 测试钢材样品2. 硬度计测试步骤1. 准备测试钢材样品。
样品应具有代表性，通常选择直径10mm左右、长度30mm左右的圆柱形样品。
2. 将测试样品安装在硬度计上。
硬度计通常具有固定夹具，可将样品垂直固定在测试台上。
3. 调整硬度计。
根据钢材的类型和预期硬度范围，调整硬度计的刻度或选择适当的饱和硬度。
4. 使用硬度计压入钢材样品表面。
确保硬度指数具有均匀的施压力，并保持一致的时间长度。
5. 观察并记录测试结果。
硬度计通常具有刻度显示或数字显示，可直接读取测试结果。
结果分析根据测试结果，我们可以对钢材的硬度进行初步评估。
通常，硬度值越大，钢材也更为硬度。
然而，不同类型的钢材有不同的硬度范围，因此具体的硬度值需要与相关标准或参考值进行对比。
注意事项1. 测试前确认硬度计和测试样品的表面干净，无任何污垢或油脂。
2. 硬度计应使用合适的压力和时间，以避免对样品造成过大的变形或损坏。
3. 对于测试结果的准确性和可靠性，建议进行多次测量并取平均值。
结论最简单的测钢材硬度方法是使用硬度计对钢材样品进行压痕测量。
通过准备好样品、调整硬度计、施加一定压力并记录测试结果，我们可以对钢材的硬度进行初步评估。
然而，由于钢材的复杂性和多样性，为了获得更准确的硬度值，我们可以将该方法与其他测量方法结合使用，以提高测试结果的可靠性。
参考文献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
模具硬度及模具钢硬度的检测方法
模具钢是模具工业的主体材料，根据模具的服役条件、环境和状态的不同，模具钢应具备不同的特性。
在工业生产中，模具使用寿命和制成零件的精度、质量、外观性能，除与模具的设计技术、制造精度，以及机床精度和制造操作有关外，正确地选用模具材料和正确地执行热处理工艺也是至关重要的，资料显示，模具早期失效因材料选择不当和材料内部缺陷引起的大约点10%左右，而由热处理不当引起的约占49%。
硬度是模具材料和成品模具的重要性能指标。
模具在工作时的受力状态是复杂的，如热作模具通常是在交变的温度场下承受交变应力作用，因此它应具有良好的阻止模具转变成较软或塑性状态的能力，并且在长期工作环境下仍保持模具的形状和尺寸精度不变。
一般成品模具的硬度，冷作模具常选择在59-60HRC，热作模具常选择在48HRC左右。
耐磨性也是成品模具的重要性能指标。
零件成形时金属和模具型腔表面发生相对运动，磨损了型腔表面，至使模具的尺寸形状、精度和表面粗糙度发生变化而失效。
模具的耐磨性是由模具的热处理，特别是表面热处理决定的，评估模具耐磨性好坏的主要依据是硬度。
模具钢的硬度测试主要针对三种情况，即模具钢材料的硬度检测，经过热处理的半成品模具的检测硬度及要求高耐磨性的模具表面热处理后的表面硬度的检测。
供货状态的模具钢主要是经过锻造的钢板、钢块或钢棒，一般以退火状态供货。
某些塑料模具钢还以预硬状态（调质处理）供货，用户可直接加工成模具而不必进行后续热处理。
模具钢按钢种分类可分为碳素工具钢、合金工具钢和高速工具钢，中国标准对于各种模具钢都规定了出厂硬度要求，要求对钢材的退火硬度和试样淬火硬度进行检验。
中国标准GB/T1298-1986《碳素工具钢技术条件》规定，退火状态供货钢材，对于T7-T13各种不同牌号，硬度值应分别小于187-217HBS，试样淬火硬度大于62HRC。
中国标准GB/T1299-2000《合金工具钢》规定，退火状态供货的钢材，对于不同的牌号，硬度值应小于某个数值或在某个硬度区间内，例如：9SiCr硬度为197-241HBW，Cr12硬度为217-269HBW，Cr5Mo1V硬度≤255HBW。
试样淬火硬度根据不同的牌号，一般在53-64HRC之间。
中国标准GB/T9943-1988《高速工具钢棒技术条件》规定，退火钢材硬度应小于255-285HBS，淬火回火钢材硬度应大于63-66HRC。
按照标准的要求，出厂状态的模具钢应使用布氏硬度计，测试HBS（钢球压头）或HBW（硬度合金压头）硬度，并且只要材料具有足够的尺寸，应尽量采用3000kg力和10mm 球的试验条件。
然而模具钢材料尺寸通常都比较大，无法直接在布氏硬度计上测试，常用的办法是在钢材上截取一块样品，经适当加工之后在布氏硬度计上测试。
在少数要求不高的场合，也有人用简易便携式布氏硬度计或锤击式布氏硬度计测试，但是，这些仪器误差太大，技术指标中给出的误差是±8%，实际应用中的误差常常超过10%，只能给出一个粗略的结果。
近年来，里氏硬度计被广泛应用，它测试快速，方便，测试值可自动转换成布氏硬度值，因此得到一定程度的应用。
但是里氏硬度计采用的是动态硬度测试原理，影响仪器准确性的因素较多，对材料表面光洁度的要求也很高，硬度值转换的误差也较大，因此，其精度尽管常常高于简易便携式布氏硬度计和锤击式布氏硬度计，但是还要远低于常规的布氏和洛氏硬度计。
好在模具钢材对硬度测试的精度要求也不高。
沈阳天星试验仪器有限公司正在研制一种新型PHB150及PHB300型便携式布氏
硬度计，这种仪器以剪力销控制试验力的大小，试验力的误差可控制在±2%以内。
布氏硬度测试精度略低于台式布氏硬度计，而远高于上述几种硬度计。
仪器主要结构是一个C型框架，C型框架的开口尺寸是150mm及300mm，被测钢材只要能放到仪器开口之内都可以在现场快速测试布氏硬度。
仪器试验力是1580kg，压头球直径是Φ7.26mm，F/D2值等于30，试验条件相当于3000kg力和10mm球。
当模具钢块的厚度大于150mm或300mm时，仪器的测试头还可以取下来当作锤击式布氏硬度计使用。
它只要接触钢块的一侧就可以测试，可以测试任意大的模具钢块。
测试精度远高于现有的锤击式布氏硬度计。
沈阳天星试验仪器有限公司刚刚研制成功的PHR系列大型便携式洛氏硬度计也可以用于模具钢材的硬度检测，供货状态的模具钢硬度在187-285HBS之间，可以用洛氏硬度计的HRB及HRC标尺来测试。
测试后经查表将洛氏硬度值换算成布氏硬度值，仍然具有相当高的精度。
这种洛氏硬度计也是采用了一个C型架结构，C型架开口尺寸为200mm和500mm，模具钢的厚度只要小于这个尺寸就可以测试，仪器测试精度可以达到 1.0HRC，换算成布氏硬度的误差大约是5-7HBS。
完成了机械加工的模具钢材料要进行淬火回火处理，再经过精磨和抛光就可成为成品模具。
淬火回火处理后的模具硬度检测更为重要，因为这时的材料硬度是一个非常重要的质量指标，它在很大程度上决定了成品模具的使用寿命。
淬火回火的模具钢材料要求使用洛氏硬度计、测试HRC洛氏硬度。
模具钢成品需要具有足够的硬度，同时还要有一定的韧性，而硬度和韧性是一对矛盾，为了在具有合理韧性的条件下，便模具具有较高的硬度，最佳的硬度值就会被限制在一个比较窄的范围内，通常只有2-3个HRC单位。
半成品模具的硬度测试是一个难于解决的问题。
一直没有一个较为理想的解决方案。
只有少数体积和重量较小的模具可以搬到台式洛氏硬度计上测试。
而大多数情况下的通常做法是，在近似相同的工艺条件下制作一个工艺试片，用工艺试片的硬度代表模具的硬度，然而二者之间常常还存在较大的差异，这种方法也不够理想。
里氏硬度计为半成品模具的硬度测试提供了一个解决方案，可以通过测试模具的里氏硬度，然后换算成HRC洛氏硬度。
尽管里氏硬度计误差较大，但是还是目前模具行业应用最为普遍的硬度测试方法，据了解，里氏硬度计应用最广泛的领域就是模具行业。
如前面所述，半成品模具合理的硬度范围是比较窄的，里氏硬度计不能满足这样的精度要求。
但是这就是目前模具行业的现状，没有更好的解决办法。
沈阳天星试验仪器有限公司刚刚研制成功的大型便携式洛氏硬度计生逢其时，恰好可以解决上述问题。
这种仪器使用起来简单方便，精度可达到±1.0HRC，远高于里氏硬度计。
仪器开口尺寸目前是200mm和500mm（国外同类仪器的最大尺寸只有200mm）。
实测数据表明，仪器的测试精度与C型框架的大小无关。
原则上可以制造开口尺寸更大的仪器，届时更大的模具也可以用这种仪器测试。
许多模具真正需要测试硬度的型腔距模具边缘要有一定的距离，为了适应模具行业的这一特点，PHR系列大型洛氏硬度计在设计时特别加大了C型框架的深度，最大深度可达到300mm，这样只要模具的型腔距模具边缘的距离小于300mm，就都可以使用这种仪器。
一些要求心部具有较高的韧性，表面不要具有效高硬度和耐磨性的模具，要进行表面的渗碳或渗氮处理，表面硬化处理的模具需要测试模具的表面硬度。
渗碳层通常较厚。
当渗碳层厚度大于0.8mm时，可直接用洛氏硬度计，测试HRC 硬度。
当渗碳层厚度在0.5-0.8mm时，可以采用洛氏硬度计的A标尺。
A标尺的试验力较小，只有60kg（C标尺试验力是150kg），可以在模具表面压一个较浅的压痕，不至于将硬化层压透，硬度测试更准确。
测得的HRA硬度值可方便地通过查表换算成HRC硬度值。
渗碳层较薄时，例如0.2-0.6mm，可以采用表面洛氏硬度计，表面洛氏硬度计的试验力只有15kg、30kg或45kg，可以在模具表面压一个更浅的压痕，测得的硬度值也可以换算成HRC硬度值。
渗氮层通常较薄，渗层厚度大于0.2mm的模具可以用表面洛氏硬度计，厚度小于0.2mm的模具就只能利用工艺试片了，在近似相同的工艺条件下做一块试片，以试片的硬度代表渗氮层的硬度。
这个试片可以在小负荷维氏硬度计上测出表层硬度。
硬度是模具钢最重要的性能。
模具的热处理质量和使用性能通常都是以硬度作为判断的依据。
为了照顾到韧性等其他性能，模具硬度的最佳范围是一个比较窄的区间，通常只有2-4个HRC单位。
因此，如何能在现场使用便携式仪器快速、精确地测试模具硬度在模具制造和使用单位具有十分重要的意义。
它可以提升模具产品的质量，提升模具制造的技术水平，延长模具寿命。
沈阳天星试验仪器有限公司生产的PHR系列大型便携式洛氏硬度计可以现场快速测试模具钢及模具硬度，仪器操作简单方便，具有相当高的测试精度，是各种大中型模具的生产和使用中应该优先用的硬度检测仪器。
