注塑机工作原理
注塑机的工作原理
注塑机的工作原理注塑机是一种常用的塑料加工设备，广泛应用于塑料制品的生产过程中。
它通过将熔融状态的塑料物料注入模具中，经过冷却固化后，形成所需的塑料制品。
下面将详细介绍注塑机的工作原理。
1. 注塑机的组成注塑机主要由注射系统、熔融系统、冷却系统、液压系统和电气控制系统等组成。
- 注射系统：包括注射缸和螺杆。
螺杆通过电机驱动，将塑料颗粒从进料口输送到注射缸中，并在高温和高压下将塑料熔化。
- 熔融系统：由加热器和熔融缸组成。
加热器通过电热管将注射缸中的塑料加热至熔融状态，以便于注射过程中的塑料流动。
- 冷却系统：用于冷却注射后的塑料制品，通常采用冷却水或风冷方式。
- 液压系统：通过液压泵提供所需的压力，驱动注射缸和模具的开合动作。
- 电气控制系统：用于控制整个注塑机的运行，包括温度控制、压力控制、速度控制等。
2. 工作原理注塑机的工作原理可以分为以下几个步骤：- 充模闭模：首先，将模具安装在注塑机上，并通过液压系统将模具闭合，确保模具的稳定性和密封性。
- 注射：当模具闭合后，注射系统开始工作。
螺杆旋转推动塑料颗粒进入注射缸，同时加热器将注射缸中的塑料加热至熔融状态。
当塑料熔化到一定程度后，螺杆向前推进，将熔化的塑料注入模具中。
- 压力保持：注射完成后，螺杆停止旋转，但继续向前推进，保持一定的压力，使塑料在模具中充分填充，并确保塑料制品的密度和形状。
- 冷却固化：在一定的注射时间后，注射缸停止加压，开始冷却。
冷却系统通过冷却水或风冷方式，将注射后的塑料制品迅速冷却固化，使其保持所需的形状和结构。
- 开模脱模：当塑料制品完全冷却后，模具打开，将制品取出。
通常使用顶出杆或顶出板的方式将制品从模具中顶出，完成一次注塑过程。
3. 注塑机的应用注塑机广泛应用于塑料制品的生产过程中，如日常生活用品、电子产品外壳、汽车零部件、医疗器械等。
其优势包括生产效率高、成本低、制品精度高等。
总结：注塑机通过将熔融状态的塑料注入模具中，经过冷却固化后，形成所需的塑料制品。
注塑机的工作原理
注塑机的工作原理注塑机是一种用于塑料加工的设备，其工作原理是将塑料颗粒加热熔化后，通过高压注射进入模具腔内，经过冷却固化形成所需的塑料制品。
以下是注塑机的工作原理的详细介绍。
1. 塑料颗粒的加料和熔化首先，将塑料颗粒加入注塑机的进料斗中。
进料斗将颗粒送入螺杆加料系统。
螺杆由电机驱动，旋转将颗粒推进到加热筒内。
加热筒中的电加热器将筒体加热到设定温度，使塑料颗粒逐渐熔化。
2. 注射过程当塑料颗粒熔化成液态时，螺杆将其推入注射缸中。
注射缸是一个带有活塞的筒体，通过液压系统控制活塞的运动。
当活塞向前移动时，将熔化的塑料推入模具腔内。
注射缸内部设置有压力传感器，可以实时监测注射压力，确保注射过程的稳定性。
3. 冷却和固化注射完成后，注射缸的活塞开始向后退，同时冷却水通过模具中的冷却通道流动，将塑料制品迅速冷却。
冷却过程中，塑料逐渐固化，形成所需的形状。
冷却时间根据塑料的种类和制品的尺寸而定。
4. 开模和脱模当塑料完全固化后，注塑机的模具会自动分离。
模具分离时，模具腔内的塑料制品会随之脱模。
脱模方式有多种，可以是模具自动开启，也可以是通过顶针或气动系统将制品推出模具。
5. 循环重复完成一次注射成型后，注塑机会自动进入下一次循环。
螺杆再次加料，熔化塑料，注射进模具，冷却固化，开模脱模。
整个过程可以自动连续进行，以提高生产效率。
注塑机的工作原理简单来说就是将塑料颗粒加热熔化后注射进模具腔内，经过冷却固化形成塑料制品。
这个过程需要注塑机的螺杆加料系统、加热筒、注射缸、液压系统、冷却系统和模具等组成的配合工作。
通过控制各个部分的运动和参数，可以实现不同形状和尺寸的塑料制品的生产。
注塑机广泛应用于塑料制品生产领域，如家电、汽车零部件、日用品等。
注塑机的工作原理
注塑机的工作原理注塑机是一种常见的塑料加工设备，它通过将塑料颗粒加热熔化后，通过一定的压力将熔融塑料注入模具中，冷却固化后得到所需的塑料制品。
下面将详细介绍注塑机的工作原理。
注塑机的工作原理可以分为六个步骤：闭模、进料、射料、保压、冷却和开模。
1. 闭模：首先，注塑机的模具会处于开放状态，当开始工作时，模具会闭合。
闭合后，模具的两个半部分形成一个封闭的腔室，用于注入熔融塑料。
2. 进料：在模具闭合后，注塑机会启动进料系统。
塑料颗粒通过进料斗进入注塑机的加料筒中。
进料筒内部有一个螺杆，当螺杆旋转时，塑料颗粒会被推进到筒内。
3. 射料：当进料筒中的塑料颗粒被推进到一定位置时，注塑机会启动射料系统。
射料系统会将螺杆向前推进，将熔融塑料注入模具的腔室中。
注塑机会根据预设的注射时间和速度来控制射料过程。
4. 保压：一旦注塑机完成射料，它会进入保压阶段。
在保压阶段，注塑机会保持一定的压力，使熔融塑料充分填充模具的腔室，并确保塑料制品的尺寸和形状准确无误。
保压时间和压力会根据不同的塑料材料和制品要求进行调整。
5. 冷却：当保压时间到达设定值后，注塑机会进入冷却阶段。
在冷却阶段，注塑机会停止加热，同时通过冷却系统对模具进行冷却，使熔融塑料迅速固化。
冷却时间会根据不同的塑料材料和制品要求进行调整。
6. 开模：当冷却时间到达设定值后，注塑机会启动开模系统。
开模系统会打开模具，将成型的塑料制品从模具中取出。
注塑机的开模速度和力度需要根据具体的制品要求进行调整。
总结起来，注塑机的工作原理是通过闭模、进料、射料、保压、冷却和开模等步骤来完成塑料制品的注塑成型过程。
这一过程需要精确控制各个参数，如温度、压力和时间等，以确保制品的质量和尺寸符合要求。
注塑机在塑料加工行业中具有广泛的应用，可用于生产各种塑料制品，如塑料容器、零件和玩具等。
注塑机的工作原理
注塑机的工作原理注塑机是一种用于创造塑料制品的设备，其工作原理是通过将熔融的塑料注入模具中，然后冷却并固化成型。
下面将详细介绍注塑机的工作原理。
1. 熔融和注射阶段：首先，将塑料颗粒或者颗粒状的塑料原料放入注塑机的料斗中。
然后，通过一个旋转的螺杆将塑料原料推进到加热筒中。
在加热筒中，塑料原料被加热并逐渐熔化成为熔融状态。
螺杆的旋转将熔融的塑料原料推送到注射缸中。
2. 注射和冷却阶段：当熔融的塑料进入注射缸时，注塑机的注射活塞开始向前挪移，将熔融的塑料注入模具中。
注塑机的注射缸和模具之间的连接通道被称为喷嘴。
塑料通过喷嘴进入模具的腔室，填充整个模具空腔。
一旦塑料进入模具，注射活塞住手挪移，等待塑料冷却和固化。
在注射阶段结束后，注塑机开始进入冷却阶段。
3. 开模和脱模阶段：在塑料冷却和固化后，注塑机的模具开始分离。
模具通常由两个零件组成：模具座和模具芯。
模具座固定在注塑机的固定板上，而模具芯固定在注塑机的挪移板上。
当注塑机的挪移板向后挪移时，模具座和模具芯分离，使成型的塑料制品可以从模具中取出。
这个过程被称为开模。
一旦开模完成，注塑机的挪移板向前挪移，准备进行下一次注射循环。
4. 循环重复：注塑机的工作是一个循环过程，每一个循环包括熔融和注射、冷却和固化、开模和脱模等阶段。
注塑机的循环速度取决于所需的注塑周期时间，这取决于所生产的塑料制品的尺寸和要求。
注塑机的工作原理简单易懂，但在实际操作中需要注意一些问题。
例如，选择适当的塑料原料、控制熔融温度和注射压力、保持模具的良好状态等。
合理操作注塑机可以提高生产效率和产品质量，广泛应用于塑料制品生产领域，如家电、汽车零部件、玩具等。
以上就是注塑机的工作原理的详细介绍。
希翼对您有所匡助。
如果您还有任何问题，请随时向我提问。

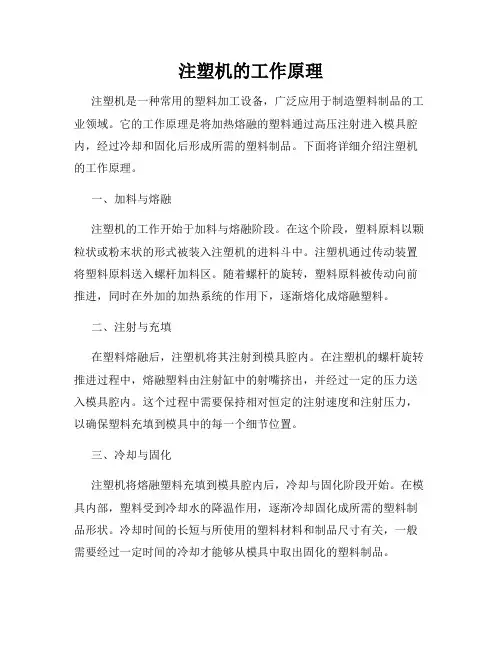

注塑机的工作原理
注塑机的工作原理注塑机是一种常用的塑料加工设备，广泛应用于制造塑料制品的工业领域。
它的工作原理是将加热熔融的塑料通过高压注射进入模具腔内，经过冷却和固化后形成所需的塑料制品。
下面将详细介绍注塑机的工作原理。
一、加料与熔融注塑机的工作开始于加料与熔融阶段。
在这个阶段，塑料原料以颗粒状或粉末状的形式被装入注塑机的进料斗中。
注塑机通过传动装置将塑料原料送入螺杆加料区。
随着螺杆的旋转，塑料原料被传动向前推进，同时在外加的加热系统的作用下，逐渐熔化成熔融塑料。
二、注射与充填在塑料熔融后，注塑机将其注射到模具腔内。
在注塑机的螺杆旋转推进过程中，熔融塑料由注射缸中的射嘴挤出，并经过一定的压力送入模具腔内。
这个过程中需要保持相对恒定的注射速度和注射压力，以确保塑料充填到模具中的每一个细节位置。
三、冷却与固化注塑机将熔融塑料充填到模具腔内后，冷却与固化阶段开始。
在模具内部，塑料受到冷却水的降温作用，逐渐冷却固化成所需的塑料制品形状。
冷却时间的长短与所使用的塑料材料和制品尺寸有关，一般需要经过一定时间的冷却才能够从模具中取出固化的塑料制品。
四、开模与脱模在冷却固化完成后，注塑机进行开模与脱模操作。
开模是指打开模具的操作，而脱模则是将固化的塑料制品从模具中取出的过程。
注塑机通过液压或机械系统控制模具的开合，将模具分离为模板和活动模板，以便于取出固化的塑料制品。
脱模操作需要注意的是要避免过早脱模，以免对塑料制品造成变形或损伤。
五、循环与连续工作注塑机通常采用循环工作方式，即一次注射成型结束后，继续进行下一次的注塑工作。
这样可以提高生产效率和制品质量的稳定性。
注塑机的循环工作过程中，同时进行加热、冷却、注射、脱模等各个连续的操作步骤，确保注塑工作的连续运行。
最后，注塑机的工作原理是一系列复杂的技术步骤的有机组合。
通过加料与熔融、注射与充填、冷却与固化、开模与脱模以及循环与连续工作等过程，实现了塑料制品的高效生产。
注塑机的优秀工作原理为塑料加工工业提供了可靠的技术支持，促进了塑料制品的快速发展。

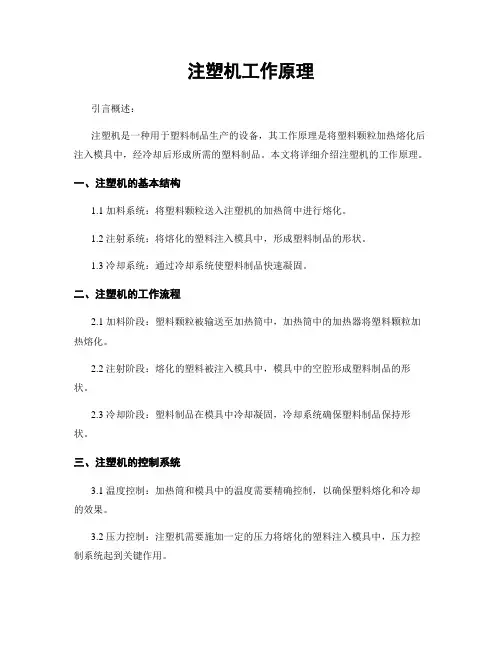

注塑机工作原理
注塑机工作原理引言概述：注塑机是一种用于塑料制品生产的设备，其工作原理是将塑料颗粒加热熔化后注入模具中，经冷却后形成所需的塑料制品。
本文将详细介绍注塑机的工作原理。
一、注塑机的基本结构1.1 加料系统：将塑料颗粒送入注塑机的加热筒中进行熔化。
1.2 注射系统：将熔化的塑料注入模具中，形成塑料制品的形状。
1.3 冷却系统：通过冷却系统使塑料制品快速凝固。
二、注塑机的工作流程2.1 加料阶段：塑料颗粒被输送至加热筒中，加热筒中的加热器将塑料颗粒加热熔化。
2.2 注射阶段：熔化的塑料被注入模具中，模具中的空腔形成塑料制品的形状。
2.3 冷却阶段：塑料制品在模具中冷却凝固，冷却系统确保塑料制品保持形状。
三、注塑机的控制系统3.1 温度控制：加热筒和模具中的温度需要精确控制，以确保塑料熔化和冷却的效果。
3.2 压力控制：注塑机需要施加一定的压力将熔化的塑料注入模具中，压力控制系统起到关键作用。
3.3 时间控制：注塑机的工作流程需要精确的时间控制，以确保塑料制品的质量和生产效率。
四、注塑机的应用领域4.1 家电创造：注塑机广泛应用于家电创造领域，如电视机壳、洗衣机面板等。
4.2 汽车工业：汽车零部件的生产也离不开注塑机，如汽车灯罩、仪表板等。
4.3 医疗器械：医疗器械的创造需要高精度的注塑机，如注射器、输液器等。
五、注塑机的发展趋势5.1 自动化：随着科技的发展，注塑机将越来越向自动化方向发展，提高生产效率。
5.2 节能减排：注塑机创造商将不断研发节能减排的新型注塑机，以降低生产成本和环境污染。
5.3 智能化：注塑机将逐渐智能化，通过数据分析和监控系统实现生产过程的精准控制。
总结：注塑机作为一种重要的塑料制品生产设备，其工作原理涉及加料、注射、冷却等多个方面。
掌握注塑机的工作原理有助于提高生产效率和产品质量，同时也有助于推动注塑机技术的发展和创新。
注塑机原理及主要零件的作用
注塑机原理及主要零件的作用注塑机是一种用于生产塑料制品的设备。
其原理是将熔化的塑料通过射嘴喷射到模具腔中，经冷却和固化后形成成品。
下面将介绍注塑机的工作原理以及主要零件的作用。
1.工作原理：注塑机的工作原理主要包括塑料加料、熔化、射注和冷却四个步骤。
首先，将塑料颗粒或粉末通过料斗加入注塑机的料斗中。
然后，通过回转式螺杆将塑料推动到加热筒中。
在加热筒中，塑料通过加热器加热而熔化。
接下来，螺杆将熔融的塑料向前推进，并通过射嘴射出。
最后，在模具腔中，通过冷却系统将熔融的塑料冷却和固化，形成成品。
成品通过模具的开启和关闭装置取出。
2.主要零件：（1）注塑机螺杆：螺杆是注塑机中最关键的零件之一、它的作用是将固态的塑料通过摩擦加热和推动，使其熔化并形成流动状态，然后将其注入模具腔中。
（2）加热筒和加热器：加热筒是用来加热螺杆和塑料的。
加热器是加热筒中的加热元件，如发热体或电加热圈。
它的作用是提供足够的热量，将塑料加热到熔化温度。
（3）射嘴：射嘴是连接加热筒和模具腔的部分。
它的作用是将加热的塑料通过喷嘴射入模具腔中，并控制塑料的流动速度和流量。
（4）模具：模具是塑料制品的成型工具，它由上模和下模组成。
它的作用是给塑料提供所需的形状和尺寸，并通过冷却和固化使其成型。
（5）冷却系统：冷却系统由冷却水管和冷却水机组成。
它的作用是通过冷却水将熔融的塑料迅速冷却和固化，以确保成品的质量。
（6）液压系统：液压系统由液压站、油箱、液压柜等组成。
它的作用是提供动力，控制注塑机各个部件的动作，如模具开合、螺杆前进、射嘴开启等。
注塑机是塑料制品生产中不可或缺的设备，其工作原理简单清晰，主要零件相互配合，共同完成塑料成型过程。
通过合理的操作和维护，可以保证注塑机的高效、稳定和精确。
注塑机的工作原理
注塑机的工作原理注塑机是一种常用的塑料加工设备，它通过将熔化的塑料注入模具中，经过冷却和凝固，最终得到所需的塑料制品。
注塑机的工作原理可以分为四个主要步骤：给料、熔化、注射和冷却。
1. 给料给料是注塑机工作的第一步。
在给料阶段，塑料颗粒被输送到注塑机的进料斗中。
通常，给料系统由一个螺杆或者一个活塞驱动的注塑机进料机构组成。
这些机构将塑料颗粒从储料仓中输送到注塑机的熔融室。
2. 熔化熔化是注塑机工作的第二步。
在熔化阶段，塑料颗粒通过加热和压力逐渐熔化成为可注射的熔融塑料。
熔融室通常由一个加热器和一个螺杆组成。
加热器将塑料颗粒加热到熔点以上，使其熔化成为粘稠的熔融塑料。
螺杆则通过旋转将熔融塑料向前推进，同时也起到搅拌和混合的作用。
3. 注射注射是注塑机工作的第三步。
在注射阶段，熔融塑料被注入到模具中，填充模具的腔室。
注射过程由注射缸、注射活塞和注射嘴组成。
注射缸内的熔融塑料被注射活塞推动，通过注射嘴进入模具腔室。
注射速度和压力可以根据产品要求进行调节，以确保注射过程的准确性和稳定性。
4. 冷却冷却是注塑机工作的最后一步。
在冷却阶段，注入到模具中的熔融塑料开始冷却和凝固，最终形成所需的塑料制品。
冷却时间和温度可以根据不同的塑料材料和产品要求进行调节。
通常，模具会通过冷却系统来加速冷却过程，例如通过循环的冷却水或者冷却气体。
总结：注塑机的工作原理可以简单概括为给料、熔化、注射和冷却四个步骤。
在给料阶段，塑料颗粒被输送到注塑机的进料斗中。
在熔化阶段，塑料颗粒通过加热和压力逐渐熔化成为可注射的熔融塑料。
在注射阶段，熔融塑料被注入到模具中，填充模具的腔室。
最后，在冷却阶段，注入到模具中的熔融塑料开始冷却和凝固，最终形成所需的塑料制品。
注塑机的工作原理是实现塑料制品生产的关键，通过掌握和优化这一原理，可以提高生产效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机身低，加料方便，操作维修方便，制品顶
出后可自由落下，易实现自动化。
缺点：占地面积大，模具拆卸比较麻烦。
应用较为广泛
注塑机图片资料（卧式）
立式注塑机的特点
注射装置和锁模装置处于同一垂直中心线上，占地面积 小
容易实现嵌件成型。因为模具表面朝上，嵌件放入定位
容易。 模具的重量由水平模板支承作上下开闭动作，不会发生
无分流梭，更换物料方便。 注射速度快。 对原料的适应性广，能加工热敏树脂。
螺杆式注塑机特点
螺杆式注塑机示意图
柱塞式注塑机特点
有分流梭，更换物料方便不便而且注射压力 下降较大
塑化效果相对较差，不能加工热敏树脂
柱塞式注塑机示意图
臥式注塑机的特点
注射装置，合模装置均水平排列。
压快速注射入闭合好的模腔内，经固化定型
后取得制品的工艺过程。
注塑机机构组成示例（卧式）
注塑机的工作循环
1、锁合模：模扳快速接近定模扳（包括慢-快-慢速），且确认无异 物存在下，系统转为高压，将模板锁合（保持油缸内压力）。 2、射台前移到位：射台前进到指定位置（喷嘴与模具紧贴）。 3、注塑：可设定螺杆以多段速度，压力和行程，将料筒前端的溶料 注入模腔。 4、冷却和保压：按设定多种压力和时间段，保持料筒的压力，同时 模腔冷却成型。 5、冷却和预塑：模腔内制品继续冷却，同时液力马达驱动螺杆旋转 将塑料粒子前推，螺杆在设定的背压控制下后退，当螺杆后退到预定位 置，螺杆停止旋转，注射油缸按设定松退，预料结束。 6、射台后退：预塑结束后，射台后退到指定位置。 7、开模：模扳后退到原位（包括慢-快-慢速） 8、顶出：顶针顶出制品。
类似臥式机的由于模具重力引起的前倒，使得模板无法
开闭的现象。有利于持久性保持机械和模具的精度。 缺点：料斗高，加料不方便，仅适用于注射量小于 60cm3的制品生产。
注 塑 机 图 片 资 料 （ 立 式 ）
角式注塑机特点
注射装置与合模装置呈垂直排列。
应用情况介于立式与卧式之间，适用于加工 中心部分不允许留有浇口的制品。
注塑机工作过程演示（卧式）
注塑机类型
按照塑化方式可以分为：螺杆式和柱塞
式
按照注射装置和锁模装置的排列方式， 可分为：立式、臥式和角式。
目前应用最为广泛是卧式螺杆式注塑机。
简化了预塑结构，不需要分流梭，因而使注 射压力降低了很多。 螺杆转动使物料翻滚，传热条件好。物料内 部受到剪应力大，塑化效率高。
注塑机原理及工作概述
注塑机具有能一次成型外型复杂、尺寸精确或 带有金属嵌件的质地密致的塑料制品
因此广泛应用于国防、 机电、汽车、交通运输、 建材、包装、农业、文 教卫生及人们日常生活 各个领域。
应用情况
工作原理
注塑机是借助螺杆（或柱塞）的推力，将已
塑化好的熔融状态（即粘流态）的塑料以高
