触发器功能测试及应用
触发器及其应用实验报告
触发器及其应用实验报告一、实验目的通过本次实验，我们的目标是：1.了解触发器的基本原理。
2.学习触发器的分类及其应用场景。
3.通过实验了解触发器的使用方法。
二、实验器材1.示波器。
2.信号发生器。
3.逻辑门芯片。
4.电源。
5.电线、面包板等。
三、实验原理触发器是由逻辑门电路组成的电子器件，具有存储和控制的功能，它能够接收一个或多个输入信号，通过逻辑门电路进行处理，并输出结果。
因为具有存储和控制的功能，所以可以被广泛应用于数字电路中。
触发器分为锁存触发器和触发器两种。
锁存触发器存在一个叫做钟脉冲的输入信号，这个输入信号决定了锁存触发器是否工作。
当输入一个高电平的钟脉冲时，锁存触发器将会把它的输入信号“锁定”，并输出相应的结果；当钟脉冲为低电平时，锁存触发器会维持自己的状态不变。
触发器一般也有两个输入信号，分别是时钟和数据。
当时钟为高电平的时候，数据会被写入到触发器中，并且继续保存下来；当时钟为低电平的时候，触发器会维持自己的状态不变。
四、实验步骤1、搭建RS锁存器电路图将R、S两个输入端接到逻辑门芯片上，并将输出端接上示波器，调整示波器参数，实时观察输出波形。
在示波器上显示R、S各种输入波形，了解电路的工作原理和特性。
4、测试D触发器电路五、实验结果通过本次实验，我们成功地实现了RS锁存器和D触发器的搭建和测试。
我们通过不同的输入信号波形测试了电路的各种工作特性，如RS锁存器的存储和控制特性以及D触发器的时序控制特性等。
六、实验分析触发器是数字电路中的关键元件之一，它可以实现数字信号的存储和控制。
本次实验通过搭建RS锁存器和D触发器电路，并通过逻辑门芯片实现，得出了两种触发器的不同工作原理和特性。
同时，我们还通过不同的输入波形测试了它们的各种工作状态，进一步了解和掌握触发器的应用技巧和调试方法。
这对于我们深入理解和掌握数字电路原理以及实际应用具有重要意义。
同时，我们还通过实际操作锻炼了自己的实验技能，深入理解了数字电路的原理和应用。

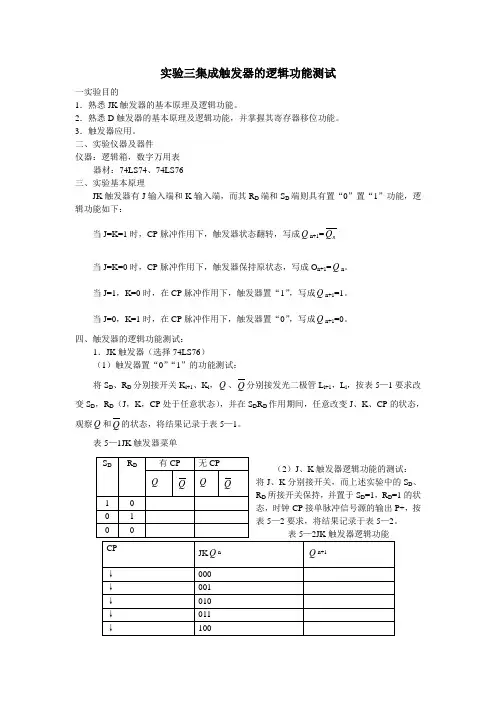

实验三 集成触发器的逻辑功能测试
实验三集成触发器的逻辑功能测试一实验目的1．熟悉JK触发器的基本原理及逻辑功能。
2．熟悉D触发器的基本原理及逻辑功能，并掌握其寄存器移位功能。
3．触发器应用。
二、实验仪器及器件仪器：逻辑箱，数字万用表器材：74LS74、74LS76三、实验基本原理JK触发器有J输入端和K输入端，而其R D端和S D端则具有置“0”置“1”功能，逻辑功能如下：Q当J=K=1时，CP脉冲作用下，触发器状态翻转，写成Q n+1=n当J=K=0时，CP脉冲作用下，触发器保持原状态，写成O n+1=Q n。
当J=1，K=0时，在CP脉冲作用下，触发器置“1”，写成Q n+1=1。
当J=0，K=1时，在CP脉冲作用下，触发器置“0”，写成Q n+1=0。
四、触发器的逻辑功能测试：1．JK触发器（选择74LS76）（1）触发器置“0”“1”的功能测试：将S D、R D分别接开关K i+1、K i，Q、Q分别接发光二极管L i+1，L i，按表5—1要求改变S D，R D（J，K，CP处于任意状态），并在S D R D作用期间，任意改变J、K、CP的状态，观察Q和Q的状态，将结果记录于表5—1。
表5—1JK触发器菜单将J、K分别接开关，而上述实验中的S D、R D所接开关保持，并置于S D=1，R D=1的状态，时钟CP接单脉冲信号源的输出P+，按表5—2要求，将结果记录于表5—2。
2．D 触发器：（选择74LS74）（1） 触发器置“0”置“1”功能的测试：将S D 、R D 分别接开关，Q 、Q 分别接发光二极管，按表5—3要求改变S D 、R D （D 及CP 处于任意状态）并在S D 、R D 作用期间，任意改变D 与CP 的状态，测试S D 、RD 的功能，并将测试结果记录于表5—3。
表5—3D 触发器S D 、R D 菜单（2） 对D 触发器逻辑功能的测试，结果记录于表5—4。
表5—触发器逻辑菜单五、触发器应用：1． 用JK 触发器（74LS76）组成三位串行累加计数器如下图。
数电实验报告触发器及其应用(共10篇)
数电实验报告触发器及其应用(共10篇)1、实验目的：掌握触发器的原理和使用方法，学会利用触发器进行计数、存储等应用。
2、实验原理：触发器是一种多稳态数字电路，具有存储、计数、分频、时序控制等功能。
常见的触发器有RS触发器、D触发器、T触发器、JK触发器等。
RS触发器是由两个交叉互连的反相器组成的，它具有两个输入端R(复位)和S(置位)，一个输出端Q。
当输入R=1，S=0时，Q=0;当输入R=0，S=1时，Q=1;当R=S=1时，无法确定Q的状态，称为禁态。
JK触发器是将RS触发器的两个输入端合并在一起而成，即J=S，K=R，当J=1，K=0时，Q=1;当J=0，K=1时，Q=0;当J=K=1时，Q反转。
JK触发器具有启动、停止、颠倒相位等功能。
D触发器是由单个输入端D、输出端Q和时钟脉冲输入端组成的，当时钟信号上升沿出现时，D触发器的状态发生改变，如果D=1，Q=1;如果D=0，Q=0。
T触发器只有一个输入端T和一个输出端Q，在每个时钟脉冲到来时，T触发器执行T→Q操作，即若T=1，则Q取反；若T=0，则Q保持不变。
触发器可以组成计数器、分频器、存储器、状态机等各种数字电路，被广泛用于计算机、控制系统等领域。
3、实验器材：数码万用表、示波器、逻辑分析仪、CD4013B触发器芯片、几个电阻、电容、开关、信号发生器等。
4、实验内容：4.1 RS触发器测试利用CD4013B芯片来测试RS触发器的功能，在实验中将RS触发器的输入端分别接入CD4013B芯片的端子，用示波器观察输出端的波形变化，并记录下输入输出关系表格，来验证RS触发器的工作原理。
具体实验步骤如下：将CD4013B芯片的端子按如下接线方式连接：RST1,2脚接入+5V电源，C1个100nF的电容与单位时间5 ns的外部时钟信号交替输入接口CLK，以模拟器件为master时，向器件提供单个时钟脉冲。
测试时选择适宜的数据输入，R1和S2另一端程+5V，S1和R2另一端连接接地GND,用万用表测量各端电压，电容缓存的电压。
触发器的应用实验报告
触发器的应用实验报告触发器的应用实验报告引言触发器是数字电路中常用的一种元件，它能够存储和控制电路中的信号。
触发器的应用十分广泛，从计算机内存到时序电路，都离不开触发器的支持。
本实验旨在通过实际操作，深入了解触发器的原理和应用。
实验目的1. 理解触发器的基本工作原理；2. 掌握触发器的常见类型及其应用；3. 通过实验验证触发器在时序电路中的重要性。
实验器材1. 数字逻辑实验箱；2. 74LS74触发器芯片；3. 电压源；4. 示波器；5. 连接线。
实验步骤1. 搭建基本的RS触发器电路。
将74LS74芯片插入实验箱，并按照芯片引脚的连接要求，将电源和示波器连接到相应的引脚上。
通过连接线，将RS触发器的输入端与输出端相连，形成反馈电路。
2. 测试RS触发器的工作原理。
调整电压源的输出电压，观察触发器的输出变化。
通过改变输入信号的状态，观察触发器的输出是否发生翻转。
记录实验结果。
3. 搭建D触发器电路。
将74LS74芯片重新插入实验箱，并按照芯片引脚的连接要求，将电源和示波器连接到相应的引脚上。
通过连接线，将D触发器的输入端与输出端相连，形成反馈电路。
4. 测试D触发器的工作原理。
调整电压源的输出电压，观察触发器的输出变化。
通过改变输入信号的状态，观察触发器的输出是否与输入信号同步。
记录实验结果。
实验结果与分析通过实验，我们观察到了RS触发器和D触发器的工作原理。
RS触发器的输出状态受到输入信号的控制，当输入信号为高电平时，输出为低电平；当输入信号为低电平时，输出为高电平。
而D触发器则将输入信号同步到输出信号上，实现了数据的存储和传输。
触发器的应用触发器在数字电路中有着广泛的应用。
以下是一些常见的应用场景：1. 时序电路触发器可以用于构建各种时序电路，如计数器、频率分频器等。
通过触发器的状态变化，可以实现对时钟信号的精确控制，从而实现特定的计时功能。
2. 存储器触发器可以用于构建存储器单元，如寄存器、RAM等。
实验五 D触发器 功能测试及其应用
D触发器 触发器
功能测试及其应用
D触发器的功能测试 触发器的功能测试
74LS74型双 触发器芯片引脚图 型双D触发器芯片引脚图 型双
Vcc 2RD
14 13
2D
12
2CP
11
2SD
10
2Q
9
2Q
8
D
RD
Q Q
CP SD D
Q
CP SD
1 2 3
RD Q
6 7
4
5
1RD
1D
1CP
1SD
1Q
1Q
CP
K
J
Q
输入端指示灯 输入端插孔 输入控制开关
J 0 0 0 0 1 1 1 1
用J-K触发器构成二进制计数器 触发器构成二进制计数器
2Q 1Q 输出端指示灯 输出端插孔 +5V 表6-3
74LS112
CP 1 2 3 4
Q2
Q1
CP单脉冲按键 单脉冲按键
J-K触发器演示 触发器演示 讲解结束
GND
D触发器功能测试的引脚连线图
输出端指示灯
强迫置位端功能测试
+5V Q 输出端插孔 表5-1
74LS74A
RD S D
0 0
RD SD 输入端指示灯 输入端插孔 输入控制开关
Q
不用
0 1 0 1
1 1
D触发器功能测试的引脚连线图
输出端指示灯 Q 输出端插孔 +5V 表5-2
D触发器逻辑功能测试 触发器逻辑功能测试
74LS74A
D 0 0 1
Qn 0 1 0 1
Qn+1
RD D
CP SD 输入端指示灯 输入端插孔
实验5集成触发器功能测试及应用
实验5 集成触发器功能测试及应用一. 实验目的掌握基本触发器的电路组成及其功能；掌握基本RS、JK、D触发器的逻辑功能；掌握集成触发器的逻辑功能及使用方法。
二三触发器具有两个稳定状态，用以表示逻辑状态“1”和“0”，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态，它是一个具有记忆功能的二进制信息存贮器件，是构成各种时序电路最基本的逻辑单元。
RS锁存器（又叫基本RS触发器）是各种触发器构成的基本部件，也是最简单的一种触发器。
它的输入信号直接作用在触发器，无需触发信号。
可以由两个与非门交叉耦合而成。
在输入信号为单端的情况下，D触发器用来最为方便，其状态方程为Q n+1=D，其输出状态的更新发生在CP脉冲边沿，属于边沿触发器，触发器的状态只取决于时钟到来前D端的状态，D 触发器的应用很广，可用作数信号的寄存，位移寄存，分频和波形发生等。
在输入信号为双端的情况下，JK触发器是功能完善.使用灵活和通用性较强的一种触发器。
本实验采用74LS112双JK触发器，是下降边沿触发的边沿触发器。
J-K触发器使用时要查清引线排列，其特征方程为。
四. 实验内容与步骤1.基本RS触发器建立与测试(1)在实验箱上选取一个14P插座，按定位标记插好74LS00集成块，根据右图连接实验线路。
(2)将实验箱上＋5V直流电源接74LS00的14脚，地接7脚。
将、接电平开关输出口，输出Q接发光二级管。
(3)按下表在输入端输入相应电平，观察并记录输出逻辑电平显示情况（发光管亮，表示输出高电平“1”，发光管不亮，表示输出低电平“0”）。
2.验证D触发器功能1)在实验箱上选取一个14P插座，按定位标记插好74LS74集成块，将实验箱上＋5V直流电源接74LS74的14脚，地接7脚。
将双D 触发器74LS74中的一个触发器的，和D 输入端分别接逻辑开关输出口，CP 端接单次脉冲，输出端和分别接发光二极管。
2)根据输出端状态，填表2。
实验4触发器及其应用
实验四 触发器及其应用一、实验目的1、 掌握基本RS 、JK 、D 、T 触发器的逻辑功能；2、 熟悉集成触发器的逻辑功能及使用方法；3、 学会不同逻辑功能触发器之间的转换方法。
二、实验仪器及设备1、 EEL-II 型电工电子实验台2、 数字电路实验箱3、 万用表4、 直流稳压电源5、 参考元件 三、实验内容1、 基本RS 触发器逻辑功能测试，元件用74LS00QDDQQ(a)(b)图5.1基本RS 触发器结构图2、 D 触发器逻辑功能测试，元件用74LS74（双上升沿触发D 触发器） （1） 直接复位端R D 和直接置位端S D 的功能测试 （2） D 触发器的逻辑功能测试直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变D 的状态，将测试结果填入表5.2中。
3、 JK 触发器功能测试，选用74LS112直接复位、置位端R D 、S D 接模拟电位开关，CP 接单脉冲发生器，并改变J 、K 的状态，将测试结果填入表5.3中。
4、用D触发器构成T’触发器Q 将D触发器的D端与Q端相连，构成T’触发器。
其逻辑功能为：Q n+1=n表示每来一个CP脉冲翻转一次。
有计数功能。
（1）在CP加入单脉冲观察翻转次数和CP输入正脉冲个数间的关系。
（2）CP端加连续脉冲，用示波器观察Q与Q波形，记录填表5.4，并画出波形图。
如图5.4所示。
CPQQ图5.3波形图5、用JK触发器接T和T’触发器（1）设计电路（2）测试功能并观察CP和Q的同步波形，体会触发器的分频作用。
四、实验报告1、整理实验数据，结果填入各表格，画出要求的有关电路图；2、依实验结果总结触发器的逻辑功能。
五、思考题1、何谓基本RS触发器的记忆功能？2、D触发器翻转条件及特点是什么？3、*D触发器实现可靠计数的基本思想是什么？六、器件介绍1、D触发器74LS74图5.2上升沿触发D 触发器74LS74符号2、 JK 触发器74LS11274LS112是双主从下降沿触发JK 触发器，其逻辑符号和管脚引线排列如图5.5所示。
触发器_实验报告
一、实验目的1. 理解和掌握触发器的基本原理和功能。
2. 熟悉基本RS、JK、D和T触发器的逻辑功能及其应用。
3. 学习触发器之间相互转换的方法。
4. 通过实验，加深对触发器在数字电路中的应用理解。
二、实验原理触发器是一种具有记忆功能的电子器件，它可以根据输入信号和时钟脉冲的变化，在两个稳定状态之间进行切换。
触发器在数字电路中有着广泛的应用，如计数器、寄存器、时序电路等。
触发器根据时钟脉冲的触发方式分为同步触发器和异步触发器。
同步触发器在时钟脉冲的上升沿或下降沿发生状态转换，而异步触发器则不受时钟脉冲的限制，可以在任何时刻发生状态转换。
三、实验仪器与设备1. 双踪示波器2. 数字万用表3. 数字电路实验箱4. 74LS00（二输入端四与非门）5. 74LS74（双D触发器）6. 74LS76（双J-K触发器）四、实验内容与步骤1. 基本RS触发器功能测试（1）搭建基本RS触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在S、R端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结RS触发器的逻辑功能。
2. JK触发器功能测试（1）搭建JK触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在J、K端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结JK触发器的逻辑功能。
3. D触发器功能测试（1）搭建D触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在D端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结D触发器的逻辑功能。
4. T触发器功能测试（1）搭建T触发器电路，连接实验箱中的与非门。
（2）按照实验要求，在T端加信号，观察并记录触发器的Q、端状态。
（3）分析实验结果，总结T触发器的逻辑功能。
5. 触发器之间相互转换（1）分析基本RS触发器与JK触发器之间的转换方法。
（2）分析基本RS触发器与D触发器之间的转换方法。
（3）分析基本RS触发器与T触发器之间的转换方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Qn
Qn
H
L
L
H
触发
Qn
Qn
四、器件介绍： 2、74LS74-双上升沿 D触发器(预置、清零、 互补输出）
VCC CLR2 D2 CP2 PR2 Q2 Q2
74LS74
CLR1 CP1 D1 PR1 Q1 Q1 GND
74LS74功能表
输
入
输出
PR CLR CP
D
Qn+1
Qn+1
L
H
Χ
Χ
H
L
H
L
CP J1 Q1 CP J2 Q2
K1 Q1
K2 Q2
模4异步加法计数器
CP J1 Q1 CP J2 Q2
K1 Q1
K2 Q2
模4异步减法计数器
CP
Q1 CP
Q2
D1 Q1
D2 Q2
模4异步减法计数器
CP
Q1 CP
Q2
D1 Q1
D2 Q2
模4异步加法计数器
异步二进制计数器的组成规律： 1、组成：模2k计数器由k个T'触发器串联而成， T'触发器可用JK或D触发器构成。 2、连接方式：若以触发器Q端作为状态输出端，
基础部
一、实验目的： 1、掌握触发器功能验证方法； 2、学习触发器构成的实际应用电路； 3、时序逻辑电路故障排除方法。
二、重点、难点： 重点：触发器构成实际应用方法； 难点：时序逻辑电路故障排除。
三、实验器材、设备：
1、数字逻辑实验箱
2、74LS112、74LS74 3、数字万用表
VCC CLR1 CLR2 CP2 K2 J2 PR2 Q2
且以i表示触发器的位序，并规定号码越大，
位序越高，则CP1=CP(外加计数脉冲），其余各 位的接法是 加法： CPi=Qi-1, CPi=Qi-1,减法2—双下降
74LS112
沿J-K触发器（预置、清零、
互补输出）
CP1 K1 J1 PR1 Q1 Q1 Q2 GND
74LS112功能表
输
入
PR CLR CP
J
K
L
H
Χ
Χ
Χ
H
L
Χ
Χ
Χ
L
L
Χ
Χ
Χ
H
H
L
L
H
H
H
L
H
H
L
H
H
H
H
H
H
H
H
Χ
Χ
输出
Qn+1 Qn+1
H
L
L
H
H
H
1、D触发器
状态方程： Qn1 Dn
D=1
D触发器状态图：
D=0 0
2、J-K触发器
D=0
状态方程： Qn1 JQn KQn
J-K触发器状态图：
J=0 0 K=X
J=1 K=X
J=X K=1
1 D=1 1 J=X
K=0
五、实验内容 1、验证D触发器功能 2、验证J-K触发器功能 3、用J-K触发器设计模4计数器
Χ
Χ
L
H
L
L
Χ
Χ
H
H
H
H
H
H
L
H
H
L
L
H
H
H
L
Χ
Qn
Qn
四、实验原理 触发器是具有记忆功能的二进制信息存储器件，是时
序逻辑电路的基本单元之一，触发器按逻辑功能可分为RS， JK，D，T触发器。按电路触发方式可分为主从型触发器和 边沿型触发器两大类。
主从触发器要求触发器的状态在每个CP脉冲作用期间， 只改变一次状态。边沿触发器就是触发器的次态即Qn+1 ， 仅仅取决于CP脉冲的下降沿（或上升沿）到达时刻输入信 号的状态，在此时刻之前和之后，输入状态的变化对触发 器的次态没有影响。这种触发器工作可靠，抗干扰能力强。
