DIY的自排线绕线机(德国)
绕线机操作说明书
核准
審核
制作
日期
三﹑決定繞線資料之使用步序之范圍﹐即需的指定起始步序和結束步序。
起始步序指定﹕
“起始步序”(輸入號碼)“輸入”(設定范圍0-999)
“結束步序”(輸入號碼)“輸入”(設定范圍0-999)
設定步序號碼時﹐若不需要更改可直接按“輸入”即可﹐如按錯數字進可按“清除”鍵將數字設為零﹐重新輸入﹔設定步序號碼時﹐結束步序須大于或等于起始步序﹐否則無法啟動繞線。
繞線機操作說明書
設備名稱
繞線機
設備功能
自動繞線
文件編號
設備編號
廠商
版本
A0
一﹑打開電源﹐待繞線機回至待機狀態﹐這時﹐可按“步序設定” “輸入”后﹐即
進入資料編輯狀態﹐此時可根據要求設定﹐設定完成后按步序設定退出編輯。
二﹑在設定起繞點和幅寬時﹐除了用數字鍵來設定位置資料外﹐也可以按“跳段”或“退段”使排線杆移動。
Dayond 全自动绕线机 控制系统用户手册说明书
全自动绕线机控制系统用户手册版权说明本手册未经本公司书面许可，任何人或组织不得翻印、翻译和抄袭。
本手册中的信息资料仅供参考。
由于改进设计和功能等原因，本公司保留对本资料的最终解释权，内容如有更改，恕不另行通知。
调试设备要注意安全！用户必须在设备中设计有效的安全保护装置，否则所造成的损失，本公司没有义务或责任负责。
目录系统概述 (3)一．欢迎界面 (3)二．主界面 (4)三．手动操作 (8)四．I/O调测 (9)五．参数设置 (10)5.1速度设置 (11)5.2限位设置 (12)5.3零点设置 (13)5.4示教设置 (13)5.5当量设置 (14)5.6密码设置 (15)5.7复位设置 (15)5.8工艺设置 (16)六．档案管理 (18)七．档案编程 (21)7.1移动 (23)7.2绕线 (24)7.3缠脚 (27)7.4等待输入 (29)7.5输出 (29)7.6暂停 (30)7.7延时 (31)7.8主轴定位 (32)7.9循环 (33)7.10条件跳转 (35)7.11同步甩线 (36)7.12输出等待 (36)7.13矩阵 (37)7.14速度设置 (38)7.15轴复位 (39)八．报警 (41)九．调机指引 (44)步骤 (44)系统概述本系统适用于各类四轴全自动绕线机，具备绕线、排线、双平面螺旋缠脚等功能。
成功应用于骨架变压器、各类电感、空心线圈、微电机转子等产品设备上。
一．欢迎界面屏幕保护将自动切换到该界面，可以将公司信息放置于此界面，起到一定的品牌宣传作用，见图1.1。
触摸该界面可以返回到屏幕保护前的界面。
图1.1二．主界面进入到系统主界面，见图2.1。
主界面用于自动加工时的界面显示以及待机模式下档案操作和设备调试。
图2.11，格式为：当前档案号/总档案数，当前档案号表示正在执行的档案，总档案数表示系统中存在的总档案个数。
当前档案号可以直接输入选择档案。
2，档案名称对应当前档案号，选择当前档案号后，档案名称将自动更新显示。

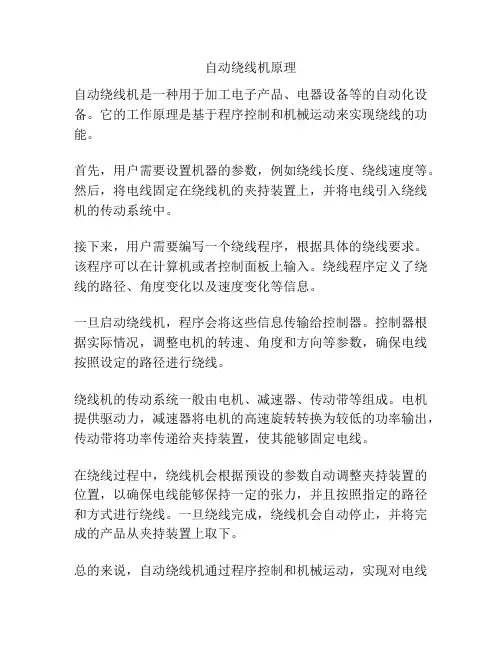

自动绕线机原理
自动绕线机原理
自动绕线机是一种用于加工电子产品、电器设备等的自动化设备。
它的工作原理是基于程序控制和机械运动来实现绕线的功能。
首先，用户需要设置机器的参数，例如绕线长度、绕线速度等。
然后，将电线固定在绕线机的夹持装置上，并将电线引入绕线机的传动系统中。
接下来，用户需要编写一个绕线程序，根据具体的绕线要求。
该程序可以在计算机或者控制面板上输入。
绕线程序定义了绕线的路径、角度变化以及速度变化等信息。
一旦启动绕线机，程序会将这些信息传输给控制器。
控制器根据实际情况，调整电机的转速、角度和方向等参数，确保电线按照设定的路径进行绕线。
绕线机的传动系统一般由电机、减速器、传动带等组成。
电机提供驱动力，减速器将电机的高速旋转转换为较低的功率输出，传动带将功率传递给夹持装置，使其能够固定电线。
在绕线过程中，绕线机会根据预设的参数自动调整夹持装置的位置，以确保电线能够保持一定的张力，并且按照指定的路径和方式进行绕线。
一旦绕线完成，绕线机会自动停止，并将完成的产品从夹持装置上取下。
总的来说，自动绕线机通过程序控制和机械运动，实现对电线
按照预设绕线路径进行自动化加工，提高了生产效率和产品质量。
自动绕线机手册说明书
AArbor: (same as a mandrel) A metal rod that shapes coils by having the wire wrapped around it.Arbor Tension:The tension applied to the arbor during the winding process. This is necessary to keep the wire payout operating in a smooth manner. The tension setting is adjustable. Automatic Coil Winder:A coil winding machine that once loaded with wire and properly set up will continuously manufacture and deliver the desired coil until the wire runs out. BBrakes:There are two types of brakes used on coil winding machines, Electronic and Manual. The brakes keep a constant set tension on the wire as it unrolls from the spool. This is done by applying a load to the rotation of the spool spindle shaft. CCarriage: This is the platform on the linear actuator that traverses left/right where the wire payout rack is mounted. Catheter: A tube that can be inserted into a body cavity, duct or vessel. Catheters can allow drainage, administration of fluids or gases or access by surgical instruments.Closed Pitch: (also called tight wound) A coil that is wound with no spacing between the wire.Coil: A winding consisting of a series of loops or circles made around an arborCoil Index: The ratio of a finished coil outer diameter to the diameter of the wire used to make the coil:Coil outer diameter : Wire Diameter = IndexCollet: This is a clamping device similar to a chuck (i.e. an Albrecht chuck). This is used to clamp onto the arbor or arbor/coil assembly during pensator: A feedback module that performs a lead/lag correction of the wire angle as the wire is wound around the arbor.Continuous winding: A coil winding process that once loaded with wire and properly set-up, will manufacture the desired coil without interruption until the wire runs out. Cutters: (automatic) Cutting blades used to cut coils when operating in an automatic mode.DDroop Specification: The measure of stiffness of the wound coil.Dual Arbor Coil Winding Machine: A coil winding machine that can produce two identical coils at the same time.EElectronic Wire Tensioning: The holding torque appliedby an electronic brake to a shaft that holds the wire spool resulting in an applied tension to the wire.Endoscope: A medical device with a light attached that is used to look inside a body cavity or organ. The scope is inserted through a natural opening such as the mouth for a bronchoscope.GGuide wire: In medical applications, a wire that is inserted to guide a catheter to a certain location in the body.HHigh Speed Spindles: The rotary device that holds the collet or chuck to allow rotation of the arbor.JJoystick: A device similar to the control used in video games. All RothGreaves winders come with a remote joystick which enables the operator to move around and control the winder.Allrightsreserved©221RothGreaves&Associates.Glossary of Medical Coil Winder Terms closed pitch coilor visitLLinear Actuator: The translational device used to position the carriage and to move it during coil winding.Linear Encoder: A feedback device that has a read head paired with a scale that encodes position. This allows for exact position location of the carriage.MMandrel: Another name for an arbor.Manual Wire Tensioning: The holding torque applied to the payout spool via a manually adjusted friction brake resulting in tension on the wire payout.Medical Coil: A coil that is used in a medical device Medical Coil Winder: A coil winder that can produce a medical coil. Example; RothGreaves & Associates, Inc. coil winder.Micro-Coil: A small diameter coil wound on small diameter arbor with small diameter wire. An example of a microcoil would be a 0.007” diameter coil using 0.001” wire. All RothGreaves coil winders can make Micro-Coils.Multi Filar: A coil with more then one wire used to form the coil. NNitinol: A metal alloy consisting of Nickel and Titanium which has two unique properties: shape memory and su-per-elasticity.OOpen Pitch: Also called space wound and open wound. This is a coil that is wound with a gap between each wire wrap.Over Winding: The winding of a second coil on top of anoth-er coil.PPayout Angle: This is the angle of the wire to the arbor asthe coil is being wound.Payout Spindle: The spindle shaft on the payout rack that holds the wire spool.Pitch: This is the distance between each wire wrap mea-sured in inches/revolution or mm/revolution.Pre-Tensioned Coil: A coil wound with some amount ofback angle to produce a stiffer coil.SSingle Filar: A coil with one wire used to form the coil. Stent: A medical device inserted into a natural passage / conduit in the body to prevent or counteract a disease-in-duced, localized flow constriction.Stress Relieving: The removal of minor stress in the wire using heat such as delivered from a hot air torch.TTailstock: The movable motor/chuck assembly that clamps onto the right end of the arbor as found on RothGreaves winding machines.Torch: This is similar to a hot air gun. The torch directs heat-ed air at the wire being wound. Certain manufacturing pro-cesses require the wire to be heated prior to being wound. Torque Coil: A coil or coil assembly that can transmit torque. Transition: The area where a coil undergoes a change in pitch.WWire Profiles: The cross sectional shape of a wire used to make a coil. There are three basic types; 1) Round 2) Rectan-gular and 3) Square.A l l r i g htsreserved©221RothGreaves&Associates.Glossary of Medical Coil Winder Terms (cont.)open pitch coilClosed pitch Transition Open pitch1-952-404-2604 or visit。

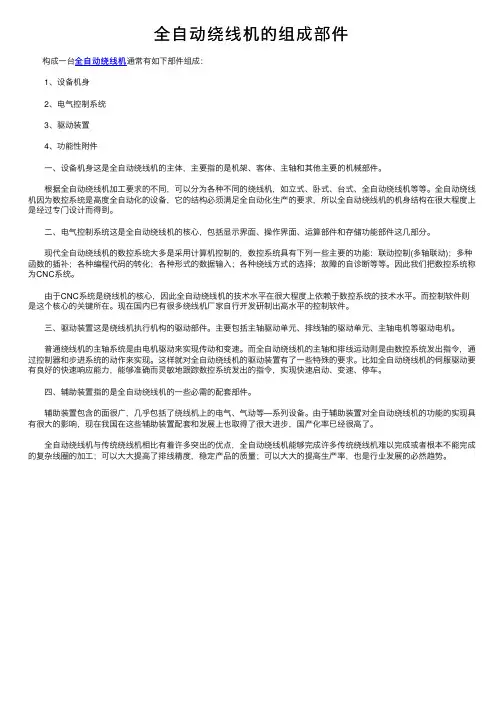

全自动绕线机的组成部件
全⾃动绕线机的组成部件构成⼀台全⾃动绕线机通常有如下部件组成： 1、设备机⾝ 2、电⽓控制系统 3、驱动装置 4、功能性附件 ⼀、设备机⾝这是全⾃动绕线机的主体，主要指的是机架、客体、主轴和其他主要的机械部件。
根据全⾃动绕线机加⼯要求的不同，可以分为各种不同的绕线机，如⽴式、卧式、台式、全⾃动绕线机等等。
全⾃动绕线机因为数控系统是⾼度全⾃动化的设备，它的结构必须满⾜全⾃动化⽣产的要求，所以全⾃动绕线机的机⾝结构在很⼤程度上是经过专门设计⽽得到。
⼆、电⽓控制系统这是全⾃动绕线机的核⼼，包括显⽰界⾯、操作界⾯、运算部件和存储功能部件这⼏部分。
现代全⾃动绕线机的数控系统⼤多是采⽤计算机控制的，数控系统具有下列⼀些主要的功能：联动控制(多轴联动)；多种函数的插补；各种编程代码的转化；各种形式的数据输⼊；各种绕线⽅式的选择；故障的⾃诊断等等。
因此我们把数控系统称为CNC系统。
由于CNC系统是绕线机的核⼼，因此全⾃动绕线机的技术⽔平在很⼤程度上依赖于数控系统的技术⽔平。
⽽控制软件则是这个核⼼的关键所在。
现在国内已有很多绕线机⼚家⾃⾏开发研制出⾼⽔平的控制软件。
三、驱动装置这是绕线机执⾏机构的驱动部件。
主要包括主轴驱动单元、排线轴的驱动单元、主轴电机等驱动电机。
普通绕线机的主轴系统是由电机驱动来实现传动和变速。
⽽全⾃动绕线机的主轴和排线运动则是由数控系统发出指令，通过控制器和步进系统的动作来实现。
这样就对全⾃动绕线机的驱动装置有了⼀些特殊的要求。
⽐如全⾃动绕线机的伺服驱动要有良好的快速响应能⼒，能够准确⽽灵敏地跟踪数控系统发出的指令，实现快速启动、变速、停车。
四、辅助装置指的是全⾃动绕线机的⼀些必需的配套部件。
辅助装置包含的⾯很⼴，⼏乎包括了绕线机上的电⽓、⽓动等—系列设备。
由于辅助装置对全⾃动绕线机的功能的实现具有很⼤的影响，现在我国在这些辅助装置配套和发展上也取得了很⼤进步，国产化率已经很⾼了。

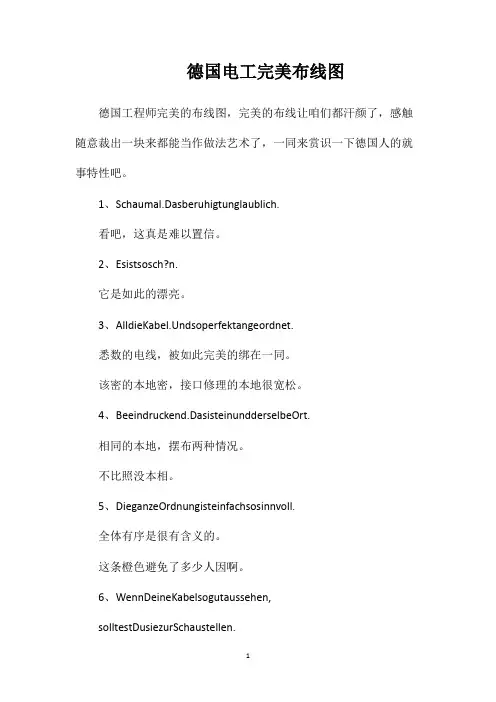

德国电工完美布线图
