高密度聚乙烯管道热熔焊接技术
hdpe管的焊接方法

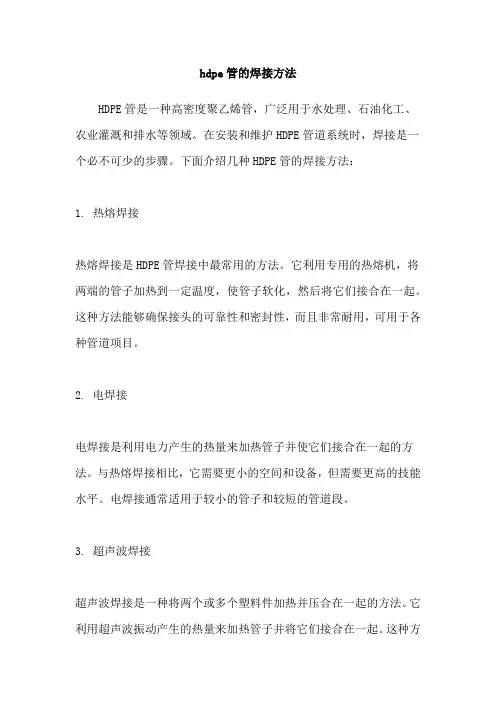

hdpe管的焊接方法
HDPE管是一种高密度聚乙烯管，广泛用于水处理、石油化工、农业灌溉和排水等领域。
在安装和维护HDPE管道系统时，焊接是一个必不可少的步骤。
下面介绍几种HDPE管的焊接方法：
1. 热熔焊接
热熔焊接是HDPE管焊接中最常用的方法。
它利用专用的热熔机，将两端的管子加热到一定温度，使管子软化，然后将它们接合在一起。
这种方法能够确保接头的可靠性和密封性，而且非常耐用，可用于各种管道项目。
2. 电焊接
电焊接是利用电力产生的热量来加热管子并使它们接合在一起的方法。
与热熔焊接相比，它需要更小的空间和设备，但需要更高的技能水平。
电焊接通常适用于较小的管子和较短的管道段。
3. 超声波焊接
超声波焊接是一种将两个或多个塑料件加热并压合在一起的方法。
它利用超声波振动产生的热量来加热管子并将它们接合在一起。
这种方
法适用于连接小直径管子或连接异类材料的管子。
4. 热插管法
热插管法是将两个管子通过一个预先加热的管套连接在一起。
这种方法需要先将管套加热到足够的温度，然后将它插入两个管子的端部。
管套的加热温度通常比管子本身的熔点低，以避免管子过度熔化。
总之，HDPE管的焊接方法多种多样，每种方法都有其特定的优点和适用范围。
正确选择合适的焊接方法和专业的技能可以确保管道系统的完整性和可靠性，从而保障工程的顺利进行。
pe160管热熔焊接参数
pe160管热熔焊接参数热熔焊接是一种常用的管道连接方式，特别适用于PE160管的焊接。
PE160管是一种高密度聚乙烯管材，具有良好的耐热性和阻燃性能。
正确的热熔焊接参数对于焊接质量和连接强度至关重要。
本文将重点介绍PE160管热熔焊接参数的选择与应用。
一、热熔焊接参数的选择1. 焊接温度：PE160管的热熔焊接温度一般在200°C~230°C之间。
过低的温度无法使管材充分熔化，焊接强度不够；过高的温度可能导致管材烧损或变形。
因此，在焊接过程中需要通过调节加热温度来保证合适的焊接温度。
2. 焊接压力：热熔焊接时，需要施加一定的压力使管道连接牢固。
通常，焊接压力应在0.2MPa~0.5MPa之间。
过低的压力会导致焊接接头质量不稳定，容易出现漏水；过高的压力则可能使管材熔化过度，影响焊接质量。
3. 焊接速度：焊接速度也是决定焊接质量的重要参数之一。
焊接速度过快时，管材熔化不完全，容易产生焊接缺陷；焊接速度过慢则容易使管材过度熔化，甚至烧损。
一般来说，焊接速度应在3mm/min~8mm/min之间，具体根据管道直径和壁厚来确定。
二、热熔焊接参数的应用1. 准备工作：在进行PE160管热熔焊接之前，必须确保管材表面干净，无异物或油污。
使用清洁、干燥的布擦拭管材表面，确保焊接接头的质量。
2. 加热温度控制：焊接过程中，需要通过加热器加热管道接口，将其达到焊接温度。
一般推荐使用专业的PE热熔焊接机器，具备温度控制和安全保护功能。
操作时要注意安全，避免烫伤。
3. 焊接压力控制：焊接过程中，需要施加适当的压力，确保管道连接紧密。
可以使用焊接机器配备的管夹或夹具，调节合适的焊接压力。
焊接过程中要保持稳定的压力，并避免突然放松压力，以免影响焊接质量。
4. 焊接速度控制：焊接速度的选择要根据管道直径和壁厚来确定。
一般来说，管道直径较小或壁厚较薄的情况下，焊接速度可以稍快一些；而管道直径较大或壁厚较厚的情况下，焊接速度应适当减慢，以确保焊缝质量。
聚乙烯(PE)管道热熔焊技术
高密度聚乙烯（PE）管道热熔焊技术摘要：高密度聚乙烯通常使用Ziegler-Natta聚合法制造，其特点是分子链上没有支链，因此分子链排布规整，具有较高的密度。
高密度聚乙烯在1956年推出至今已有几十年的历史，近几年高密度聚乙烯在国得到突飞猛进的发展，其应用围在不断地得到拓展。
本文着重介绍高密度聚乙烯（PE）管道的优点及发展趋势、PE管网系统的构成、焊接、焊接过程中的注意事项等。
关键词：PE管道 PE管材的优点 PE管道热熔焊1．概述高密度聚乙烯为无毒、无味、无臭的白色颗粒，熔点约为130℃，相对密度为0.941-0.960。
它具有良好的耐热性和耐寒性，化学稳定性好，还具有较高的刚性和韧性，机械强度好，耐环境应力开裂性亦较好。
本世纪在管道领域发生了一场革命性的进步，即“以塑代钢”。
随着高分子材料科学技术的飞跃进步，塑料管材开发利用的深化，生产工艺的不断改进，塑料管道淋漓尽致地展示其卓越性能。
在今天，塑料管材已不再被人们误认为是金属管材的“廉价代用品”。
在这场革命中，高密度聚乙烯（PE）管道倍受青睐，日益发出夺目的光辉，广泛用于燃气输送、给水、排污、农业灌溉、矿山细颗粒固体输送，以及油田、化工和邮电通讯等领域，特别在燃气输送上得到了普遍的应用。
随着我国城市化进程加快，面对人口、资源和环境的巨大压力，为确保国民经济的可持续发展，我国政府逐年加大对城市基础设施的投入，市政公用管道建设不断加快。
《国家化学建材产业"十五"计划和2010年发展规划纲要》指出：塑料管的推广应用主要以UPV-C和PE管为主。
PE管可用于城市供水管、城市排水网和城市燃气网，尤其是城市燃气管网所用的塑料管几乎全部是采用PE管，且PE管有较好的卫生性能和可回收性，在输送介质时比较钢管的输送阻力要小大约50倍，同时由于施工采用热熔连接，管件与管材之间可以充分的融为一体，接头质量可靠，且PE管材重量较轻给施工带来很大的方便， PE管的优越性是不容置疑的，所以近十年来，全国许多大中城市在燃气、供水中低压管线（包括庭院管网和排水管网）敷设量采用PE管。
hdpe管电热熔焊接参数

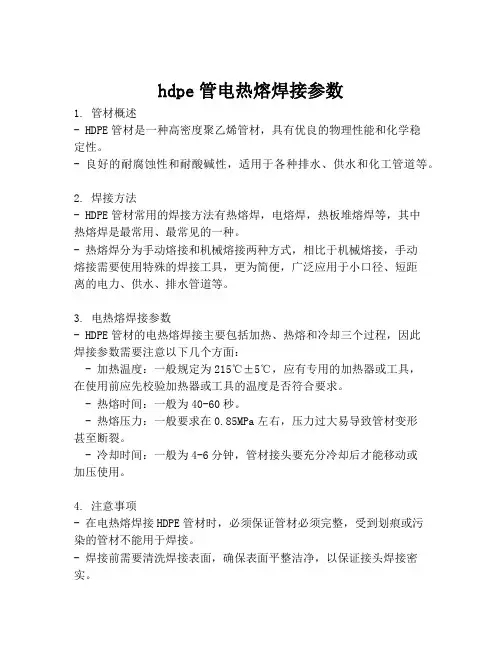

hdpe管电热熔焊接参数1. 管材概述- HDPE管材是一种高密度聚乙烯管材，具有优良的物理性能和化学稳定性。
- 良好的耐腐蚀性和耐酸碱性，适用于各种排水、供水和化工管道等。
2. 焊接方法- HDPE管材常用的焊接方法有热熔焊，电熔焊，热板堆熔焊等，其中热熔焊是最常用、最常见的一种。
- 热熔焊分为手动熔接和机械熔接两种方式，相比于机械熔接，手动熔接需要使用特殊的焊接工具，更为简便，广泛应用于小口径、短距离的电力、供水、排水管道等。
3. 电热熔焊接参数- HDPE管材的电热熔焊接主要包括加热、热熔和冷却三个过程，因此焊接参数需要注意以下几个方面：- 加热温度：一般规定为215℃±5℃，应有专用的加热器或工具，在使用前应先校验加热器或工具的温度是否符合要求。
- 热熔时间：一般为40-60秒。
- 热熔压力：一般要求在0.85MPa左右，压力过大易导致管材变形甚至断裂。
- 冷却时间：一般为4-6分钟，管材接头要充分冷却后才能移动或加压使用。
4. 注意事项- 在电热熔焊接HDPE管材时，必须保证管材必须完整，受到划痕或污染的管材不能用于焊接。
- 焊接前需要清洗焊接表面，确保表面平整洁净，以保证接头焊接密实。
- 焊接时需要严格按照操作规范进行操作，不得擅自调整焊接参数和操作过程，特别是热熔温度、热熔压力等参数，否则会影响接头质量。
- 焊接完成后，需要对接头进行检验，确保接头质量良好，如发现问题，应及时处理。
总的来说，电热熔焊接HDPE管材是一种高要求的工艺，需要在一定的技术背景下进行操作。
在操作时，需要结合实际情况审慎考虑焊接参数，确保操作规范、操作安全，并在焊接完成后进行严格的检验，以保证焊接的质量。
HDPE管道热熔焊接技术要求
HDPE管道热熔焊接技术要求一、管材准备1.确保所使用的HDPE管道符合相关标准和规范要求。
2.在进行热熔焊接前，应检查管道是否有损坏或者污染，确保管道表面干净、整洁。
3.确保管道的直径和壁厚符合设计要求。
二、热熔焊接设备准备1.确保热熔焊接设备完好，无故障，并且将设备进行预热，确保温度稳定。
2.检查焊接机的喉部温度控制器和压力控制器的工作情况，确保其准确可靠。
3.确保切割工具（切割刀、切割机等）清洁、锋利。
三、焊接环境准备1.确保焊接环境处于易于操作、通风良好的状态，避免外界灰尘或者其他杂质对焊缝造成影响。
2.避免焊接过程中的强光、风力或者降雨等情况对焊缝造成影响。
3.确保焊接区域周围的地面平整稳固，避免因周围环境不稳定导致焊接失误。
四、焊接操作1.确保焊接人员熟练掌握焊接技术，具备相关的焊接经验和知识。
2.在焊接之前，应将待焊接的管端切割成直平面，并确保切口无毛刺、无凸角。
3.使用适当的焊接垫（或者熔融用龙骨）支撑焊缝，以保证焊接时管道的稳定性。
4.使用热风枪或者其他热熔设备进行热熔焊接，确保温度稳定，不超过管材规定的最高温度。
5.保持焊接速度的一致性，避免焊接速度过快或者过慢导致焊接质量下降。
6.确保焊接的压力和力量适中，避免损伤管道或者导致焊接质量下降。
7.确保焊接时，焊缝的内外都能得到均匀加热，防止焊缝处温度不均导致焊接质量下降。
8.焊接完成后，及时检查焊缝的外观和质量，确保焊接质量符合标准要求。
以上为HDPE管道热熔焊接技术要求的详细内容，通过严格按照这些要求进行操作，可以确保焊接质量稳定可靠，从而保证管道的使用效果和安全性。
hdpe管的焊接方法
hdpe管的焊接方法HDPE管是一种高密度聚乙烯管，常用于供水、排水、化工、矿产、天然气等领域。
为了连接两个管子，需要进行焊接。
下面介绍几种HDPE管的焊接方法。
1. 热熔焊接热熔焊接是连接HDPE管的主要方法。
该方法需要使用专用的设备，包括加热板、切割机、焊接机等。
具体操作步骤如下：（1）切割管子：使用切割机将管子切割成所需长度。
（2）去毛刺：使用刮刀去除管子内外的毛刺。
（3）加热板加热：将加热板加热至指定温度，将管子一端放在加热板上，使其加热软化。
（4）焊接：将另一根管子与已加热的管子对齐，用焊接机加压，使两根管子熔接在一起。
（5）冷却：等管子冷却后，移除焊接机。
2. 电熔焊接电熔焊接是一种快速、高效的连接HDPE管的方法。
需要使用电熔头和电熔机进行操作。
具体步骤如下：（1）切割管子：使用切割机将管子切割成所需长度。
（2）去毛刺：使用刮刀去除管子内外的毛刺。
（3）组装：将电熔头安装在管子上，按照电熔头使用说明书上的要求连接电熔机。
（4）加热：根据电熔头使用说明书上的要求，加热电熔头，软化管子。
（5）焊接：将另一根管子与已加热的管子对齐，按下电熔机的按钮进行焊接。
（6）冷却：等管子冷却后，移除电熔机和电熔头。
3. 热风焊接热风焊接是一种较为简单的连接HDPE管的方法。
需要使用热风枪和焊接棒进行操作。
具体步骤如下：（1）切割管子：使用切割机将管子切割成所需长度。
（2）去毛刺：使用刮刀去除管子内外的毛刺。
（3）加热热风枪：将热风枪加热至指定温度。
（4）加热焊接棒：将焊接棒放入热风枪中加热，软化。
（5）焊接：将另一根管子与已加热的管子对齐，用热风枪加热和焊接棒熔接两根管子。
（6）冷却：等管子冷却后，移除热风枪和焊接棒。
总的来说，HDPE管的焊接方法有多种，选择哪种方法主要取决于焊接的管子的直径和用途。
无论采用哪种方法，都应该注意安全操作，遵循操作规程，以确保焊接质量和安全性。
HDPE管道热熔焊接技术要求 (2)
HDPE管道热熔连接技术要求HDPE管道热熔连接应按下列步骤进行:热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。
（1）切割管材，必须使端面垂直于管轴线.管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯,但切割后管材断面应去除毛边和毛刺。
（2）管材与管件连接端面必须清洁、干燥、无油。
（3）用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合规范和设计要求。
（4）熔接弯头或三通时，按设计图纸要求，应注意其方向,在管材和管材的直线方向上,用辅助标志标出其位置。
（5）连接时,无旋转地把管端导入加热套内，插入到所标志的深度,同时，无旋转把管件推到加热头上，达到规定标志。
加热时间必须满足热熔工具生产厂家的规定。
（6）达到加热时间后,立即把管材与管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标刻度，使接头处粘接均匀牢固。
HDPE管的焊接方式和方法在南亚电路板厂屋面虹吸雨水排放系统工程中，HDPE管的焊接方式和方法主要分为热熔对焊和电焊管箍连接法，其方法如下:热熔对焊（1）电焊机由加热片、切割器以及钳夹器组成。
电焊机可用于连接管径40－315mm的管件。
（2）把需要连接的两管件放置在钳夹器间。
确保管道尾端与钳夹器之间的差距大约2cm.锁紧扣把手。
电焊机：直径40mm-160mm（3）将管件顶在切割盘上、切割管道直到两个将被连接的管端都完全一样、平直以及无缝于管端合拢之间。
（4）把电焊机的温度稳定在210℃.将两管件仔细地放置于电焊机熔焊片上，直到焊接表面的凸出达到相等于管壁厚1/3的厚度为止.（5）将两管按焊接所需要的压力（参阅刻度）仔细的拼拢。
在焊接处完全冷却前,不要松开锁扣把手。
（6）要达到完好的焊接，两管件的焊连面需要有正确的切割角度。
电焊机也必需维持在2100C 5 0C 的温度下。
*焊接时要求的压力如下：外径加热时间加热时需要表面凸出的高度加热与管道连接间所需停留的时间达到焊接压力允许的时间要求保持压力的时间冷却时间(毫米）( 秒)（毫米）（秒）( 秒)(分钟）（秒）32 40 50 63 75 90 110 125 160 200 25030/4030/4030/4030/4030/4030/4040/7040/7040/7040/7070/120111111111。
高密度聚乙烯缠绕增强管 连接方式
高密度聚乙烯缠绕增强管连接方式一、热熔连接。
这热熔连接可算是高密度聚乙烯缠绕增强管比较常见的一种连接方式呢。
就像是把两个好朋友紧紧地黏在一起一样。
这种连接方式呀，是利用专门的热熔设备，把管材和管件的连接部位加热到一定的温度。
这个温度可不能马虎哦，得刚刚好，就像烤面包一样，火大了就焦了，火小了又没熟。
当达到合适温度后，管材和管件的连接面就会变得有点软乎乎的，然后迅速把它们对接在一起，再保持一定的压力，让它们完美地融合。
这就像是两个人在热情拥抱，紧紧贴合，之后就形成了一个很牢固的连接。
这样连接起来的管道呀，密封性能特别好，就像一个严严实实的小堡垒，水呀、其他流体什么的都很难从连接处偷偷跑出去。
二、承插式连接。
承插式连接呢，也很有趣。
想象一下，一根管子就像一个小房子，有个小门口，另外一根管子就像一个小客人，这个小客人要住进这个小房子里。
承插式连接就是这么个原理啦。
一般呢，会在管材的一端做成承口，另外一端做成插口。
插口那一端就像小客人的头，要小心翼翼地插到承口这个小房子里。
为了让它们连接得更稳固，还会在接口处加上一些密封橡胶圈。
这个橡胶圈就像一个小保镖，紧紧地守住连接处，防止流体渗漏。
这种连接方式安装起来相对比较简单快捷，就像搭积木一样，不需要太复杂的技术，只要按照要求把插口准确地插到承口里面就好啦。
而且呀，这种连接方式对于施工场地的要求也不是特别高，在一些空间比较小或者不太方便施工的地方，承插式连接就像一个小救星，可以轻松搞定管道的连接问题。
三、电熔连接。
电熔连接就像是给管道连接来一场小小的魔法秀。
它是在管材和管件内部预先埋入电阻丝。
当要进行连接的时候，就给这个电阻丝通电。
通电之后呀，电阻丝就会发热，就像在管道里面点了一把小火。
这个热量会让管材和管件连接部位的聚乙烯材料慢慢融化。
这时候呀，就像有一双无形的手，把管材和管件紧紧地捏合在一起。
电熔连接的好处可不少呢。
它的连接质量很容易控制，因为通电的时间、电流的大小这些都是可以精确设定的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一． HDPE管材简介
聚乙烯（PE）管材和传统管材相比，具有、强度高、韧性好、重量轻，耐腐蚀，水流阻力小的特点，而且PE管材安装简便迅速，造价较低等显著优势，使其成为
仅次于PVC-U给水管道的世界消费量第二大的塑料管道品种。
按照其密度不同分为
高密低聚乙烯（引文名称“High Density Polyethylene”，简称HDPE），中密度聚
乙烯(MDHP)和低密度高压聚乙烯（LDPE）。
PE管根据结构形式不同可分为单层实壁
管、双壁波纹管和螺旋缠绕管等。
双壁波纹管和螺旋缠绕管主要为HDPE原料加工
而成，主要用于城市排水，单层实壁HDPE管主要用于城市供水和燃气输送等。
二．HDPE管规格及连接方式
HDPE管道的口径从DN16到DN315，共分18个级别。
按照国际上统一的标准划分为五个等级：PE32级、PE40级、PE63级、PE80级和PE100级，用于给水管道PE管的生产为高密度聚乙烯HDPE，其等级是PE80、PE100两种(依据最小要求强度Minimum Required Strength的缩写MRS)。
PE80的MRS达到8MPa；PE100的MRS达到10MPa。
MRS是指管受环向张应力强度（按国际标准测试计算值）。
HDPE管在温度190℃~240℃之间将被熔化（不同原材料牌号的熔化温度略有不同），利用这一特性，将管材（或管件）两熔化的部份充分接触，并保持适当压力（自身热膨胀产生的压力）、正确的连接位置，冷却后两者便可牢固地融为一体（注：由于PE 管的热熔性，所以现场的太阳能热水管道全部采用铜管材）。
因此， PE管的连接方式与 U－PVC管不同，通常采用电热熔连接及热熔对接两种方式，与不同材质连接时采用法兰或丝扣连接。
在管道修复方法上，有胀管施工法和内衬HDPE法。
运动村项目使用的PE管材从DN16到DN160共有12中口径，其中DN16，DN20，DN25和DN32 的UPONOR 管材为普通给水PE管，用于建筑内冷水供水系统；其余DN32到DN160均为HDPE管材，用于场区消防水和给水干线及建筑外围地面以下的供水管道。
本项目所有的HDPE管道连接方式采用了电熔承插焊接技术。
三．HDPE管热熔施工
在各种埋地管道的应用过程中，管道能否达到规定的长期使用寿命的一个关键因素就是铺设的质量。
而HDPE管道的多种独特性能使管道的铺设更加多样化，同时正确的施工设计与安装规程将使管道的这些优越性能得到更大程度的发挥。
1.施工前的技术准备
A、施工前应熟悉、掌握施工图；
C、准备好相应的施工机具；
C、对操作工人进行上岗培训，培训合格后方可进行施工；
D、按照标准对管材、管件进行验收。
2.管沟的开挖
管沟的开挖必须严格按照设计图纸或工程监理指导的开挖路线及开挖深度进行施工，新西兰给水管埋深标注如下：本工程要求的深度标准如下，
HDPE管道的柔性好、重量轻，所以有直管和卷盘类型，建议根据现场情况，需要焊接管件密集的地方，最好选择直管方便施工；长远距离的可以选择盘圈的HDPE管以减少焊接次数。
管沟的开挖宽度决定于管线的施工空间，所以建议短、直管线施工时可以选择管沟外部焊接，减小开挖面积。
3. 管沟底的准备
对于像供水、排污或长距离输送管线的压力系统，除非设计图纸有特殊要求，一般来说，管沟底的水平精度要求并不是很高。
而对于重力排水系统，坡度的等级必须达到规定的要求。
按照施工要求，开挖好的管沟底时应比规定的等级挖深至少150mm，然后用适当的填埋材料回填并夯实，然后铺垫≤100mm厚度的砂层达到要求的管材埋深。
4. HDPE管道焊接
HDPE管道焊接有两种方式:
1）电热熔承插焊接
2）热熔对接焊接
运动村项目采用的是电热熔承插焊接，根据我们的施工经验，将HDPE管的电热熔承插焊接分为以下流程;
1）检查焊接设备和电源，确认管材和配件的规格型号和数量，确保施工正确性。
2)在开挖好的管沟中，实际测量好需要焊接管材的正确尺寸（将需要焊接配件的
尺寸也计算进去）;截取管材，要保证管材切口光滑无毛刺，切口垂直。
3)标记承插部分的深度，用刮刀或者相应工具剥离HDPE管材表面的氧化层，要
注意在剥离氧化层的厚度要适宜，管和配件的间隙最好保证在1~2mm之间。
4）用高纯度酒精棉纸将剥好的对接处及管件擦拭干净后将配件和管件对接，确保HDPE管和配件的贴合面干净无杂质，保证焊接配件和管材对接后垂直面成直线，管材和配件对接面无承重压力。
5）接通电源,输入(扫描)焊接配件数据,确认焊接时间无误后开始焊接。
焊接时间结束后，设备会提示焊接成功或者失败。
检查焊接质量，目测膨胀小栓头是否漏出。
6）冷却。
按照PE配件上要求的时间对焊接管进行冷却，保证在冷却过程中管材不被移动或受压。
5.HDPE管道的压力测试
HDPE管道系统在投入运行之前应进行压力试验。
压力试验包括强度试验和水密性试验两项内容。
测试时一般推荐采用水作为试验介质。
强度试验在排除待测试的管道内的空气之后，以稳定的升压速度将压力提高到要求的压力值，压力表应尽可能放置在该段管道的最低处。
压力测试要在管线回填之前进行。
压力试验时，应将管道固定在原位，所有的配件连接部位、法兰等应暴露以便于检查是否泄漏。
压力试验的测试压力不应超过管材压力等级或系统中最低压力等级的配件的压力等级的倍，开始时，应将压力上升到规定的测试压力值并停留足够的时间保证管子充分膨胀，当系统压力达到要求的压力值并稳定后，稳压2小时后再次查看压力值，在压力测试过程中，由于管子的连续膨胀将会导致压力降产生，测试过程中产生一定的压力降是正常的，并不能因此来证明管道系统肯定发生泄漏或破坏。
水密性试验HDPE管道采用电热熔方式连接，使得HDPE管道具有较传统管材更为优越的水密性能。
水密性试验的测试压力不应超过管材压力等级或系统中最低压力等级的配件的压力等级的倍，当管道压力达到试验压力后，应保持一定时间使管道内试验介质温度与管道环境温度达到一致，待温度、压力均稳定后，开始计时，一般情况下，水密性试验应稳压24小时，试验结束后，如果没有明显的泄露或压力降，则通过水密性试验。
本项目采用水作为测试介质，给水系统要求测试压力1200kpa, 消防系统要求
1800kpa，打压达到要求压力值并恒定后，保持24小时，检查压降不超过要求压力值的2%则为合格。
6.固定、回填。
打压试验完成，需要用混凝土要做固定桩，确保HDPE管在以后的使用
中，焊接配件不会由于管内压力或周围地质环境等原因产生移位，导致漏水现象。
新标AS-3500中对给水管固定装位置要求如下
下图是当地EDA-RANU对固定桩的位置示意图：
HDPE固定完毕后，用沙子或批准的回填料HDPE管材的四周，保证HDPE管四周砂层不小于75mm的厚度。
‘
四.HDPE给水管道在应用上应注意的事项
1.室外露天敷设，有阳光照射的地方，建议做遮蔽措施。
2.埋地HDPE给水管道，DN≤110的管路夏天安装可稍微蛇形铺设，DN≥110
的管道因有足够的土壤阻力，可抵抗热应力，无需预留管长；冬天，均无须预留管长。
3.HDPE管道安装时，如果操作空间太小（如：管道井、吊顶内施工等），应
采用电熔式连接方式。
4.热熔承插连接时，加热温度不能过高、过长，温度最好控制在210±10℃，
不然会造成配件内挤出的熔浆过多，减少通水内径；承插时管件或管材接口处应清洁干净，不然会造成承插口脱开漏水；同时，要注意控制好管件的角度和方向，避免造成返工。
5.热熔对接连接时，要求供电电压在220～240V之间，设备的工作电压为
40V，如果电压过高或过低，可能会造成焊接口温度过高或设备不能正常工作；对接时应保持对接口对齐，不然会造成对接面积不够要求、焊口强度不够；加热板加热时管材接口处未处理干净，或加热板有油污、泥沙等杂质，会造成对接口脱开漏水；加热时间要控制好，加热时间短，管材吸热时间不够，会造成焊口卷边过小，加热时间过长，会造成焊口卷边过大，有可能形成虚焊。
