钢材表面喷砂处理实用工艺
钢材表面喷砂除锈及防腐处理工艺
一、除锈去污的方法
钢材除锈大致有以下几种：
1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。它成本相对便宜但耐用性稍差。在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。后者的抛丸表面更粗糙一些。
2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。
3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。可以采用金刚砂、石英砂等，石英砂的来源有：河砂、海砂及人造砂等。砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。海砂在使用前应祛除其盐份。以上两种除锈方法对环境湿度要求小于85%。而金刚砂可以重复利用。
4、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。但酸洗不能够达到抛丸或喷丸的表面粗糙度效果。且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染。如果处理不当还会造成金属表面过蚀，形成麻点。目前很少采用。
5、手工和动力除锈：工具简单施工方便。但劳动强度大，除锈质量差。该法只有在其他方法都不具备的条件下才能局部采用。比如个别构件的修整或安装工地的局部除锈处理等。其常用工具有：砂轮机、铲刀、钢丝刷、砂布等。
二、除锈等级标准的要求
国家标准GB8923—88《涂装前钢材表面修饰等级和除锈等级》将除锈等级分成喷射或抛射除锈、手工和动力除锈、火焰除锈三种类型：
1、喷射或抛射除锈，用字母“Sa”表示。分四个等级：
Sa1轻度的喷射或抛射除锈。钢材表面无可见的油脂或污物，没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
Sa2彻底地喷射或抛射除锈。钢材表面应无可见的油脂和污垢、氧化皮、铁锈等附着物已基本清除，其残留物应是牢固附者的。钢材表面均匀布置抛丸后形成的抛射凹痕，抗滑移系数达到0.35～0.45
Sa2.5非常彻底地喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅是点状或条状的轻微色斑。钢材表面均匀布置抛丸后形成的抛射凹痕，抗滑移系数达到0.45～0.5，GB8923规定的除锈等级Ｓa2.5级粗糙度在ＲＺ６０um～80um的围。（对于粗糙度的容见尾页）
Sa3使钢材表观洁净的喷射或抛射除锈。钢材表面应无可见的油脂、污垢、氧化皮、铁锈和油漆等附着物，该表面应显示均匀的金属光泽。Sa3只适用于高科技比较精密零件。
2、手工和动力除锈：以字母“St”表示，分为两个等级：
St2彻底手工和动力除锈。钢材表面无可见的油脂、污垢，没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。
St3非常彻底手工和动力除锈。钢材表面应无可见的油脂、污垢。并且没有附着不牢的氧化皮、铁锈和油漆涂层等附着物。除锈比St2更为彻底，底材显露部分的表面应具有金属光泽。
3、火焰除锈：以字母“F1”表示，它包括在火焰加热作业后，以动力钢丝刷清除加热后附着在钢材表面的产物。只有一个等级F1，钢材表面应无氧化皮、铁锈和油漆涂层等附着物，任何残留的痕迹应仅为表面变色（不同颜色的暗影）
三、施工要求
1、空气相对湿度低于85％，基体金属表面温度至少高于露点3℃。
2、在进行喷射处理之前，仔细清除焊渣、飞溅等附着物，并清洗基体金属表面可见的油脂及其他污物。
3、压缩空气必须干燥、无油，压力为0.8MPa；
4、喷嘴到基体金属表面保持100mm～300mm的距离，喷砂设备尽量接近工作，以减少管路长度和压力损失，避免过多的管道磨损，也便于施工人员相互联系。
5、喷嘴的孔口直径由于磨损而增大，当其直径增大25%时需更换；喷射方向与基体金属表面法线的夹角控制在15～30°围。
6、喷砂软管力求顺直，减少压力损失和磨料对软管的集中磨损，对施工中必须弯折的地方，要经常调换方向，使磨损均匀，延长软管的使用寿命；
7、为了防止漏喷和空放、减少移位次数，提高磨料利用率和工作效率，在施工前要全面进行考虑，合理安排喷射位置，拟定喷射路线；
8、视空气压力、出砂量及结构表面污染情况灵活掌握喷嘴移动速度；
9、在喷射过程中，根据空气压力、喷嘴直径、结构表面锈蚀状态、处理的质量、效率等对料气比及时进行调整；
10、表面预处理后，用干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面不得用手触摸；
11、涂装前如发现基体金属表面被污染或返锈，必须重新进行处理；
12、预处理完成经检查合格后需尽快进行喷涂，其间隔时间越短越好。在潮湿或工业大气压等环境条件下，须在4h涂装完毕，晴天或温度不大时，最长间隔不超过12h。
四、质量评定
1、表面清洁度和表面粗糙度的评定须在良好的散射日光下或照度相当的人工条件下进行。
2、评定表面清洁度等级时，被检基体的金属表面与GB8923《涂装前钢材表面锈蚀等级和除锈等级》中相应的照片进行目视比较评定。
3、评定表面粗糙时，按照G B/ T 13288《涂装前钢材表面粗糙度等级的评定（比较样块法）》用标准样块目视比较评比粗糙度等级，或用仪器直接测定表面粗糙度值。
五、油漆涂刷
工艺过程为：基面清理——检查验收——底漆涂装第一遍——检查验收——底漆涂刷第二遍——检查验收——面漆涂装（是否有第二遍看要求）——检查验收1、油漆涂刷时环境温度宜为5～38℃，环境相对湿度不宜大于85%，或者钢材表面不应有结露，涂装后4小时应保持免受雨淋，在有雨、雾、雪、风沙和较大灰尘时，禁止在户外涂装施工。
2、涂装前应对涂料名称、型号、颜色进行检查，确认是否与设计规定相符，产品出厂日期是否超过贮存期限，与规定不相符或超过贮存期的涂料不得使用。涂料及其辅助材料，宜贮存在通风良好的阴凉库房，温度应控制在5～35℃，按原包装密封保管。涂料及其辅料属于易燃品，库房附近杜绝火源，并有明显的“严禁烟火”的标志牌和灭火工具。
3、涂料开桶后，用手动搅拌，直到涂料液体均匀为止，同时检查涂料的外观质量，不得有析出结块现象。对禁止涂漆的部位，应在涂装前采取措施遮蔽保护。
4、涂装施工方法涂装施工可采用刷涂、滚涂、空气喷涂和高压喷涂方法。具体施工方法应根据涂装场所的条件，被涂物形状大小、涂料品种及设计要求等选择合理的涂装工艺。
（1）刷涂刷涂是以刷子用手工涂漆的一种方法，涂刷时应蘸少量油漆，刷毛浸入油漆的部分应为毛长的1/3～1/2。涂刷顺序，一般应按自上而下、从左向右、先里后外、先斜后直、先难后易，先横后竖，纵横交错，先立面后平面进行施工的原则，使漆膜均匀、致密、光滑和平整。漆膜的刷涂厚度应均匀，防止流挂、起皱和
漏涂。
（2）滚涂滚涂是用辊子涂装的一种方法，适用于一定品种的涂料。
涂料应倒入装有滚涂板的容器，将滚子的一半浸入涂料，然后提起在滚涂板板上来回滚涂几次，使滚子全部均匀浸透涂料并把多余的涂料滚压掉。把滚子按W形轻轻滚动，将涂料大致的涂布于被涂构件上，然后滚子上下密集滚动，将涂料均匀地分布开，最后使滚子按一定的方向滚平表面并修饰。滚动时初始用力要轻，以防流淌，随后逐渐用力，使涂层均匀。
（3）空气喷涂空气喷涂法是以压缩空气的气流使涂料雾化成雾状带入喷枪，喷涂于被涂构件面上的一种涂装方法。进行喷涂时，必须将空气压力、喷出量和喷雾幅度等参数调整到适当程度，以保证喷涂质量。喷涂“施工粘度”按有关规定执行，喷枪压力为0.3—0.5Mpa，喷嘴与物面的距离：大型枪为20～30cm，小型枪为15—25cm。喷枪应依次保持与物面垂直或平行地动动，运行的速度为30～60cm/s，操作要稳定。
每行涂层边缘的搭接宽度应保持一致，前后搭接宽度一般为喷涂幅度的1/4～1/3。多层次喷涂时，各层应纵横交叉施工，第一层横向施工时，第二层则要纵向施工。喷枪使用后，应立即用溶剂清洗干净。
（4）高压无气喷涂高压无气喷涂法是用密封容器的高压泵输送涂料，当涂料从喷嘴喷出时，产生体积骤然膨胀而分散雾化，高速地喷在物面上。喷涂时喷嘴与物面距离32～38cm，喷流的喷射角度30～60度，喷流幅度为喷射大面积的物件为30～40cm，喷射较大面积物件为20～30cm，喷射较小面积物件为15～25cm，喷枪移动速度60～100cm/s。每行涂层的搭接边应为涂层幅度的1/6～1/5。喷涂完毕后，立即用溶剂清洗设备，同时排出喷枪的剩余涂料，吸入溶剂作彻底的循环清洗，拆下高压软管用压缩空气吹净管的溶剂。
5、涂层要求
（1）涂装遍数、涂层厚度及遍数均应符合设计要求。当设计对涂层厚度无要求时，
应按《钢结构工程施工质量验收规》GB 50205-2001的规定执行：涂层干漆膜总厚度室处应为150um，室应为125um，其允许偏差为-25um。每遍涂层干漆膜厚度的允许偏差为-5um。
（2）当设计对涂装无遍数规定时：防锈底漆为二遍，底漆两遍时，目测为看不到金属暗色，面漆为一至二遍，面漆涂刷后看不到底漆暗色为准。各涂层间隔时间应符合油漆专业厂家的技术要求。涂层二层或二层以上涂料时，应在前层干燥后方可涂后一层，涂漆时应对前一层漆面上的灰尘及有碍于下层涂漆质量的流挂、皱皮等进行清理，并防止局部漏涂。
（3）表面处理后到涂漆的时间间隔不应超过6小时，在此期间表面应保持洁净，严禁沾水，油污等，漆膜固化时间与环境温度、相对湿度和涂料有关，每道涂层涂装后，表面至少在4小时不得被雨淋和玷污。
（4）涂层干燥后外观色泽应均匀一致，表面应平整光滑、丰满、无流挂、起皱、露底、气泡、针孔、龟裂、脱落和粘有脏物，凡出现上述缺陷时，应及时进行修补。
各种底漆或防锈漆要求最低的除锈等级
六、涂层干漆膜厚度检测
漆膜厚度的检验（干膜）可用测量仪器，如膜厚仪；按同类构件数抽查10％，但均不应少于3件，每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。涂料、涂装遍数、涂层厚度均应符合设计要求，涂层干漆膜总厚度室处应为150um，室应为125um，其允许偏差为-25um。每遍涂层干漆膜厚度的允许偏差
常用钢材热处理方法及目的
常用钢材热处理方法及目的 常用钢材热处理方法 一.淬火 将钢件加热到临界温度以上40~60℃，保温一定时间，急剧冷却的热处理方法，称为淬火。常用急剧冷却的介质有油、水和盐水溶液。淬火的加温温度、冷却介质的热处理规范，见表<常用钢的热处理规范>. 淬火的目的是：使钢件获得高的硬度和耐磨性，通过淬火钢件的硬度一般可达HRC60~65，但淬火后钢件内部产生了内应力，使钢件变脆，因此，要经过回火处理加以消除。钢件的淬火处理，在机械制造过程中应用比较普遍，它常用的方法有： 1．单液淬火：将钢件加热到淬火温度，经保温一定时间后，在一种冷却液中冷却，这种热处理方法，称为单液淬火。它适用于形状简单、技术要求不高的碳钢或合金钢，工件直径或厚度大于5~8mm的碳素钢，选用盐水或水中冷却；合金钢选用油冷却。在单液淬火中，水冷容易发生变形和裂纹；油冷容易产生硬度不够或不均的现象。 2．双液淬火：将钢件加热到淬火温度，经保温后，先在水中快速冷却至300~400℃，在移入油中冷却，这种处理方法，称为双液淬火。形状复杂的钢件，常采用此方法。它既能保证钢件的硬度，又能防止变形和裂纹。缺点是操作难度大，不易掌握。 3．火焰表面淬火：用乙炔和氧气混合燃烧的火焰喷射到工件表面，并使其加热到淬火温度，然后立即用水向工件表面喷射，这种处理方法，称为火焰表面淬火。它适用于单件生产、要求表面或局部表面硬度高和耐磨的钢件，缺点是操作难度大。 4．表面感应淬火：将钢件放人感应器内，在中频或高频交流电的作用下产生交变磁场，钢件在磁场作用下产生了同频率的感应电流，使钢件表面迅速加热(2-10s)至淬火温度，立即把水喷射到钢件表面。这种热处理方法，称为表面感应淬火。经表面感应淬火的零件，表面硬而耐磨，而内部有较好的强度和韧性。这种方法适用于中碳钢和中等含碳量的合金钢件。 表面感应淬火根据所采用的电流频率的不同，可分为高频、中频和工频淬火三种。高频淬火电流频率为100~150kHz，淬硬层深1~3mm，它适用于齿轮、花键轴、活塞和其它小型零件的淬火；中频淬火电流频率为500~10000Hz，淬硬层深3—10mm，它适用于曲轴、钢轨、机床导轨、直径较大的轴类和齿轮等；工频淬火电流频率为50Hz，淬硬层一般大于10mm，适用于直径在300mm以上的大型零件的淬火，如冷轧辊等。 二.回火 将淬火后的钢件加热到临界温度以下某一温度性(见表)，保温一段时间，然后在空气中或油中冷却的过程，称为回火。回火的目的是：消除钢件淬火时所产生的内应力，使钢件组织趋于稳定；降低淬火中的脆性，增加塑性和韧性。回火是继
钢材表面喷砂处理工艺分析
钢材表面喷砂除锈及防腐处理工艺 一、除锈去污的方法 钢材除锈大致有以下几种： 1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。它成本相对便宜但耐用性稍差。在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。后者的抛丸表面更粗糙一些。 2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。 3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。可以采用金刚砂、石英砂等，石英砂的来源有：河砂、海砂及人造砂等。砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。海砂在使用前应祛除其盐份。以上两种除锈方法对环境湿度要求小于85%。而金刚砂可以重复利用。 4、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。但酸洗不能够达到抛丸或喷丸的表面粗糙度效果。且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染。如果处理不当还会造成金属表面过蚀，形成麻点。目前很少采用。 5、手工和动力除锈：工具简单施工方便。但劳动强度大，除锈质量差。该法只有在其他方法都不具备的条件下才能局部采用。比如个别构件的修整或安装工地的局部除锈处理等。其常用工具有：砂轮机、铲刀、钢丝刷、砂布等。
常用热处理工艺【详情】
常用的几种热处理方法 内容来源网络，由深圳机械展收集整理！ 更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。 退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降 低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球 化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火 将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火 将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。
1.4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。 淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的 热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出
常用材料热处理及热处理代号
常用金属材料及热处理代号 硬度 材料牌号 图纸热处理标注 HB HRc 热处理目的 Q235-A ─ 不热处理 16Mn─ 不热处理 渗碳淬硬S-C59 表面≥59表面耐磨，心部韧性高，去碳处可钻孔 20 20Cr 渗碳高频淬硬 S-G59 表面≥59表面耐磨，心部韧性高，不淬硬处可钻孔正火Z ≤230 组织均匀化，消除应力 调质T235 220～250提高性能，改善组织 调质T265 250～280提高性能，改善组织 淬硬C35 30～40 变形小，硬度略提高 淬硬C42 40～45 提高强度和耐磨性，有一定的韧性 淬硬C48 45～50 提高强度和耐磨性，有一定的韧性高频淬硬G48 表面45～50表面耐磨，心部韧性高，变形小 45 40Cr 高频淬硬G52 表面50～55表面耐磨，心部韧性高，变形小 调质T265 250～280提高性能，改善组织 38CrMoAlA 氮化D900 HV≥850 提高表面硬度及耐磨性，耐疲劳，耐腐蚀性能 退火Th ≤230 降低硬度 65Mn 60Si2MnA 50CrVA 淬硬C42 40～45 提高强度和弹性 退火Th ≤230 降低硬度 GCr15 淬硬C59 ≥59 提高硬度和耐磨性 退火Th ≤230 降低硬度 T8A 淬硬C58 55～60 提高硬度和耐磨性 退火Th ≤230 降低硬度 T10A T12A 淬硬C62 ≥62 提高硬度和耐磨性 退火Th ≤255 降低硬度 9SiCr Cr12MoV W18Cr4V 淬硬C62 ≥62 提高硬度和耐磨性 HT100 HT200 HT250 热时效去应力 QT400-15 QT600-3 热时效去应力 ZG200-400 ZG270-500 正火Z ZCuSn5Pb5Zn5 ─不热处理 ZAlSi7Mg ─不热处理 T2 ─不热处理 H62 ─不热处理 L2 ─不热处理
喷砂表面处理
喷砂表面工艺 发布日期：2010-4-9 [ 收藏评论没有找到想要的知识 ] 一、前处理 对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。 前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具 D.动力工具。 在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是： A喷砂比其它方式对工件表面清理的速度和彻底最佳。 B没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。 二、喷砂 是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 三、与其它前处理工艺（如酸洗、工具清理）对比 1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。 2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。 喷砂应用
喷砂与喷漆技术规定
喷砂与涂漆技术规范 1 范围 本规范规定了产品表面的油漆选择、涂装工艺流程、表面处理、预涂、涂漆工作、材料施工中的控制要点、油漆破损面的修复、检查、油漆的储存和保管及安全事项。 本规范适用于需要涂漆的所有产品喷砂、喷漆操作及检验。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本规则，然而，鼓励根据本规则达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规则。 GB 1720 漆膜附着力测定法 GB 1731 漆膜柔韧性测定法 GB 1764 漆膜厚度测定法 3 油漆选择 底漆灰色环氧富锌底漆100 中间漆环氧中间漆EX-300 面漆红色聚氨脂6000 其他种类漆： 底漆、中间漆、面漆 4 涂装工艺流程 表面处理T f T预涂T f T喷涂环氧富锌底漆T f T喷涂环氧中间漆T T T 喷涂聚氨脂面漆 5 表面处理 清理焊接缺陷及棱边应在各焊接工序后进行。 静水压试验、气密封试验完工后压力容器本体不得进行范围和深度较大的磨修，不得进行任何焊接，否则应重新进行水压试验或气密试验。 压力容器用压缩空气吹干后，进行表面除油脂工序，确保涂漆后没有不能涂漆的死角。 5.1 焊接缺陷 所有粗糙的焊缝、焊渣、飞溅、气孔、搭接头应采用动力工具去除，直到获得一个无棱角及尖锐凸起的平整均匀的光滑表面，粗糙的焊道、气孔、裂纹、咬边应按照相关规定重新焊接。
5.2 棱边 将结构件所有的毛刺、尖锐棱、边角都要倒钝。在喷砂处理前，所有的结构型钢、支架、焊缝和板边的所有锐边打磨到至少R1.5 半径圆角。 5.3 除油脂小面积的污染表面可用蘸有溶剂（汽油、三氯乙烯）的抹布擦拭干净；大面积的污染表面喷淋清洁剂溶液，浸 5 分钟，刷洗，待表面油、脂得到充分反应后，再用淡水冲净。盐分用高压淡水冲净。不得用酸洗方法清洗。废液应按环保条例的规定妥善处理。 5.4 加工面的处理加工面（含：电镀面）不须喷砂处理。但加工面或漆膜破损处，涂漆前应用电动或风动砂轮或360 号砂纸除去油膜、灰尘、锈皮或剥落的漆皮。 5.5 喷砂除锈 5.5.1当环境的相对湿度超过85%，或构件表面温度低于露点温度3C时，不能进行喷砂等表面清理施工，如果已经完成喷砂等表面清理施工，也要等相对湿度低于85%后，重新进行表面清理。 5.5.2主要部件表面除锈等级必须达到Sa2.5级，辅助部件表面除锈等级必须达到Sa2级或St3级。喷砂除锈标准ISO 8501 Sa2.5级也就是近乎达到白色金属的清洁度，在不放大的情况下进行观察，表面无可见油脂和油垢，并无氧化皮、铁锈、油漆涂层和异物，任何残留物为点状或条状色斑，且残留物不得超过5%。ISO St3级指非常彻底的手工和动力工具清理，在不放大情况下进行观察，表面无可见油垢和污垢，并且没有附着氧化皮、铁锈、油漆涂层和异物。表面应具有金属底材的光泽。 5.5.3喷砂处理达不到的地方用手工和电动工具除锈，除锈等级达到St3标准, 不得有死角。 5.5.4 阀体、缓冲管、耐磨短接及长度小于1.5m 管线采用抛丸处理，钢丸的尺寸应控制在12~16 目。钢丸材料在使用之前，应用规定的筛孔对钢丸进行检测。 5.5.5 钢丸材料不应有油和水分，所有钢丸材料应保证绝对的洁净和干燥，含有杂质或掺杂的喷丸材料不能使用。不规则喷丸与圆形喷丸比例为1/2或2/3。对钢丸如有特殊的要求，按油漆厂家的规定执行。 5.5.6 在气源和压力罐之间应设有油、水分离装置，确保压缩空气中不含油污和水分。油水的检测工作每次喷砂前都要进行并定期清理分离装置。压缩空气压力为7 kg/cm2?8 kg/cm2（0.7MPa?0.8MPa）。 5.5.7喷砂用砂应选用硬度大于或等于（》）9,粒度范围8~12目的棕刚玉金刚砂或其他符合要求的金刚砂种类。喷砂时喷枪与表面成80°?90°，用内径 10mm的文丘里喷嘴。 5.5.8压缩机中的空气温度不得超过150° F （655C）。
喷砂工艺及要求
喷砂工艺规程 1 总则 1.1 喷砂是借助0.5～0.7MPa的压缩空气带动砂粒，通过专用喷嘴，高速喷射于金属表面，依靠砂粒的棱角的冲击和摩擦，使金属表面的铁锈及其它污物彻底除净，获得有一定粗糙度，显露出银灰色的表面，一般采用干法压出式喷砂法。 1.2 喷砂适用于涂刷各种耐腐蚀涂料：橡胶、塑料、玻璃钢片材衬里，耐酸板衬里，塑料喷涂，金属喷镀及其它耐腐蚀覆盖层等防腐蚀工程的表面处理。 2 材料 2.1 喷砂用砂粒通常采用带有棱角、质坚的硅质砂（包括海砂、河砂、石英砂、金刚砂等）或其它类似性能的粒状物，其颗粒直径为1～4毫米，不得含有污染金属表面的杂质，并应充分干燥，含水量不得大于1%。 2.2 喷砂用压缩空气进入喷砂罐前需冷却过滤，达到无油无水，压力应控制在0.5～0.7MPa，供气量不得小于3米3/分。 3 砂子的预处理 3.1 利用气流烘砂设备去除砂子里的水分及超标准的固体颗粒和尘土等杂物。 3.2 气流烘砂工艺流程见图1。 3.3.7 热风湿度>250℃； 3.3.8 水膜除尘器水位在两刻度之间； 3.3.9 鼓风机密封轴套温度＜60℃； ℃。 3.4 如无气流烘砂设备也可以在太阳下凉晒，并人工筛选。 4 喷砂操作 4.1 喷砂前，应预先检查喷嘴与胶带及其连接牢固情况，检查其它喷砂附属设备，检查
被喷物件不需喷砂或精密部位预先保护情况，如无异常情况，即可进行喷砂。 4.2 喷砂工艺流程见图2。 1、贮气罐 2、喷砂罐 3、橡胶管 4、喷嘴 5、被喷金属表面 图2 喷砂工艺流程 4.3 单室喷砂罐（结构见图3）操作时，首先关闭阀门“5”和打开阀门“4”，利用压缩空气顶住喷砂罐内的活门“1”使喷砂罐内的砂粒获得一个向下的压力，然后打开阀门“3”和旋塞“2”，使压缩空气与砂粒混合，经橡胶软管从喷嘴喷出，即可进行喷砂工作。喷出的砂量大小由旋塞“2”控制，由操作人员依喷砂的实际情况加以控制。停止工作时，首先关闭旋塞“2”，然后关闭阀门“4”和“3”，最后打开阀门“5”，放出罐内的压缩空气，这时喷砂罐上部的活门依靠自重压开“1”，进行装砂，由此完成一个操作过程。 图3 单室喷砂罐 4.4 喷砂时，操作压力应控制在0.5～0.7MPa，喷嘴与金属表面应距离80～150毫米，喷射角度不小于30℃。 4.5 喷射时，应从设备一端开始，逐渐向另一端移动。 4.6 操作喷砂罐时应与喷砂者始终保持联系，以合理控制砂子流量。 4.7 停喷后要收拾工具，清理现场，废砂要定期清除。 5 喷砂后的物件质量检查及运输、保管 5.1 喷砂后的金属表面质量 5.2 已处理好的金属表面禁止用湿手接触，在运输过程中应保持金属表面洁净，工作中不得穿着油垢的工作服进行工作。 5.3 已处理好的金属表面，应在8小时内进行下一道工序的防腐蚀施工。如果喷砂处理后的表面遭受雨雪或露在空气中时间过长，其表面不合格时，则应重新喷砂处理，洁净表面应妥善保管，并加以适当保护。 6 安全技术及劳动保护 6.1 从事喷砂人员，除遵守一般的安全技术及劳动保护规定外，尚应遵守本章各条的规定。 6.2 喷砂人员应穿戴必要的劳动保护用具，例如：手套、皮鞋、口罩等，持砂嘴者要穿戴通入新鲜空气的喷砂衣。 6.3 喷砂人员与看罐人员之间要密切配合，操作开始时，当喷砂人员拿好喷嘴以后，看罐者方可将压缩空气排净后，喷砂人员才可放下喷嘴。 6.4 喷砂人员所持喷嘴不得直对他人。 6.5 看罐人员应时刻注意橡胶管是否有爆带，发现爆带要及时处理。 6.6 严禁带压向喷砂罐内装砂。 6.7 操作场所应有良好的通风条件，进入设备、容器或管道内喷砂时，应预先按设通风排尘用的排风机，并分析器内爆炸性、可燃性或有毒气体成分含量。 6.8 操作人员应按国家和行业的现行规定，定期进行身体检查。 附录 A 喷射除锈质量等级标准 1、Sa1级轻度喷射除锈 除去金属表面上疏松的氧化皮、浮锈及油污。 2、Sa2级彻底地喷射除锈 除去金属表面几乎所有氧化皮、锈和污物，并用干燥洁净的压缩空气或刷子清除粉尘。紧附的氧化皮、锈斑或旧漆等残留物的总面积，在任何25×25mm面积上不得超过
钢材表面喷砂处理工艺
钢材表面喷砂处理工艺
钢材表面喷砂除锈及防腐处理工艺 一、除锈去污的方法 钢材除锈大致有以下几种： 1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。它成本相对便宜但耐用性稍差。在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。后者的抛丸表面更粗糙一些。 2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。 3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。可以采用金刚砂、石英砂等，石英砂的来源有：河砂、海砂及人造砂等。砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。海砂在使用前应祛除其盐份。以上两种除锈方法对环境湿度要求小于85%。而金刚砂可以重复利用。 4、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。但酸洗不能够达到抛丸或喷丸的表面粗糙度效果。且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染。如果处理不当还会造成金属表面过蚀，形成麻点。目前很少采用。 5、手工和动力除锈：工具简单施工方便。但劳动强度大，除锈质量差。该法只有在其他方法都不具备的条件下才能局部采用。比如个别构件的修整或安装工地
金属喷砂工艺
金属钢结构的喷砂工艺 为使金属表面有良好的清洁度和粗糙度，必须对金属结构表面进行除锈等预处理。防腐蚀界有这么一句话“七分除锈，三分涂装”，可见除锈的重要性。鉴于水工金属结构的特殊性，如体积大、施工环境基本为露天等，现阶段依然采用喷砂除锈的方法，喷砂除锈控制主要体现在以下几个方面。 1.前期控制 喷砂前，依据《涂装前钢材表面锈蚀等级和除锈等级》规定，对金属结构基体表面锈蚀等级进行评定。仔细检查，清除焊渣、飞溅等附着物，并清洗表面油脂及可溶污物，对无用的焊接体或联接物也应作妥善处理 2.磨料控制 喷砂除锈用的砂，要求颗粒坚硬、有棱角、干燥（含水量<2%）、无泥土及其他杂质；以石英砂为好，粗河砂也可；同时，应考虑砂料运输条件，单价高低，回收能力等因素；砂料粒径以 0.5～1.5mm为宜，筛选前须晒干，存储于棚内、室内，筛孔大小为：粗筛40～48孔/cm2（粒径 1.2 mm）、细筛372～476孔 /cm2 （粒径0.3mm）。 除锈方案确定后，磨料可选河砂、石英砂或二者混合。在岗南水库除险加固中，经预喷比较，将石英砂和河砂按1∶1掺和使用除锈效果最好。 3.工具控制 喷砂操作时，空压机气压为6.0×105～6.5×105Pa，气压变幅为0.5×105～1.0×105Pa。一般砂桶气压为4.5×105～5.5×105Pa，不得小于4.0×105Pa。喷砂前应检查压力容器的生产厂家是否持有有关部门颁发的生产许可证、喷砂工佩戴的防护工具、安全带（绳）和供氧装置是否安全可靠，以及喷嘴磨损情况，当孔口直径增大25%时宜更换喷嘴。 4.环境控制 鉴于水工金属结构喷砂除锈为露天作业，施工时除应注意防尘和环境保护，还必须每日检测施工现场环境温度、湿度和金属表面的温度，计算当日露点，做好施工记录。当空气相对湿度大于85%、金属表面温度低于露点以上3℃时不得施工。
常用钢材热处理工艺守则
1 适用围 本守则作为我公司常用钢材的各种热处理规及注意事项。为一般件热处理的主要技术依据，对结构复杂和工艺上有特殊要求的零件和成批生产的零（部）件，则按专用工艺规程执行。 2 名词术语 2.1 正火 将钢材或钢件加热到临界点Ac3或Acm以上的适当温度，保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。 2.2 退火 将钢材或钢件加热到适当温度，保持一定时间，随后缓慢冷却以获得接近平衡状态组织的热处理工艺。 2.3 淬火 将钢奥氏体化后以适当的冷却速度冷却，使工作在横截面全部或一定的围发生马氏体等不稳定组织结构转变的热处理工艺。 2.4 回火 将经过淬火的工件加热到临界点Ac1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理。 2.5 有效加热区 炉膛炉温均匀性符合热处理工艺要求的装料区域。有效加热区的确定，按JB2251—78《电阻炉基本技术条件》中规定的有关试验方法进行。 2.6 冷却速度 在冷却过程中某一时间或者一定时间间隔工件表面或心部温度下降的变 化率。 2.7 热处理变形 工件热处理时所引起的形状尺寸偏差，垂直于长度向上的变形叫弯曲。 3 热处理加热设备 3.1 正火和退火所使用的加热设备必须满足下列要求。 3.1.1 在加热设备正常装炉的情况下，有效加热区的温度偏差应按下表所列的精度进行调节和控制。
3.1.2 燃料加热炉，其火焰尽量不直接接触工件，以免使工件局部过热。当火焰直接与工件接触时，加热炉结构应使处理工件质量不显著损坏。 3.1.3 热浴加热炉，其热浴对工件不能有腐蚀及其它有害作用。 3.1.4 工件加热后在随炉冷却的过程中，应尽量保证各部位的冷却速度均匀一致。 3.2 淬火、回火加热设备 3.2.1 淬火、回火加热设备必须满足下列要求，有效加热区的温度按下表所列的精度进行调节和控制。 3.2.2 热浴槽中的热浴，对工件不能有腐蚀作用。当采用盐浴炉加热时，应按盐浴脱氧制度对盐浴进行充分脱氧。 3.2.3 燃料加热炉，其火焰尽量不直接接触工件，以免工件过热。当火焰直接与工件接触时，加热炉结构应使处理工件质量不受显著影响。 3.2.4 保护气氛加热炉应根据处理工艺要求能调节和控制炉气氛的成分。 3.2.5 真空炉应能根据处理目的对真空度和炉保持气氛的组成进行调节。 4 淬火冷却介质及设备
喷砂工艺全解
喷砂工艺全解 一、前处理 对于工件在被喷涂、喷镀保护层（油漆或其它防腐物料）之前，工件表面均应进行认真的处理，称之为前处理。 前处理质量好坏，影响着涂层的附着力、外观、涂层的耐潮湿及耐腐蚀等方面，因最好的涂膜（层）都是粘附到被认真清理的表面。前处理工作做的不好，锈蚀仍会在涂层下继续蔓延，使涂层成片脱落。经过认真清理的表面和一般简单（手工用砂纸或刷子）清理的工件，用暴晒法进行涂层比较，寿命可相差4-5倍。表面清理的方法很多，但被接受最普遍的方法是：A.溶剂清理 B.酸洗 C.手动工具 D.动力工具。 在这几种方式中，每种方式都有各自的适用范围，但在所有表面清理方法中，喷砂方法是最彻底、最通用、最广泛的方式，原因是： A喷砂比其它方式对工件表面清理的速度和彻底最佳。 B没有其它哪种工艺方法允许你在四种公认的、普遍接受的清洁度之间进行任意选择。二、喷砂 是采用压缩空气为动力形成高速喷射束，将喷料（铜矿砂、石英砂、铁砂、海砂、金刚砂等）等高速喷射到需处理工件表面，使工件外表面的外表发生变化，由于磨料对工件表面的冲击和切削作用，使工件表面获得一定的清洁度和不同的粗糙度，使工件表面的机械性能得到改善，因此提高了工件的搞疲劳性，增加了它和涂层之间的附着力，延长了涂膜的耐久性，也有利于涂料的流平和装饰。 三、与其它前处理工艺（如酸洗、工具清理）对比 1) 喷砂处理是最彻底、最通用、最迅速、效率最高的清理方法。 2) 喷砂处理可以在不同粗糙度之间任意选择，而其它工艺是没办法实现这一点的，手工打磨可以打出毛面但速度太慢动作，化学溶剂清理则清理表面过于光滑不利于涂层粘接。 喷砂应用 （一）工件涂镀、工件粘接前处理 喷砂能把工件表面的锈皮等一切污物清除，并在工件表面建立起十分重要的基础图式（即通常所谓的毛面），而且可以通过调换不同粒度的磨料，达到不同程度的粗糙度，大大提高工件与涂料、镀料的结合力。或使粘接件粘接更牢固，质量更好。 （二）铸锻件毛面、热处理后工件的清理与抛光
喷砂工艺流程与分析
喷砂工艺流程 一、喷砂工艺流程 素材检查－上模－喷反面－卸模－上模－喷正面－卸模－外观检查－整形－包装－出货 注：每种部品的工艺流程可因客户的不同需求做适当的调整。 二、素材检查的内容（不良状况） 1、刮伤：冲压时模内有残渣或运输过程中的碰撞造成。 2、打点: 冲压模内有颗状渣或运输时砂粒与部品摩擦造成。 3、压痕：模具残缺造成冲压不良。 4、模痕：打磨时砂粒与部品摩擦或因砂纸太粗。 5、缺边：冲压模具残缺或其它硬物摩擦、碰撞造成。 6、毛边：打磨素材时未磨干净或冲压时造成（侧面或边缘部位）。 7、腐蚀：产品上粘水时间太长或有化学物品。 8、棱角线：打磨素材时未修好。 9、未倒角：半成品混入。 10、变形：挤压变形、抛光变形。 11、贴胶：脱脂不净或保护膜未除干净。 检查条件：40W的日光灯照射下，产品放置于距离检查者眼睛30cm处进行检查。 处理方法：分类包装、统计、贴不合格标签，退还客户。 三、上模 上模方法：将专用模具放置于平面上模台上，取已品检好的良品按“上模操作标准书”指定方法放进模具内。然后依不同产品的喷砂条件，放在相应的运输带上，待喷反面/正面。 四、喷反面/正面 1、按各部品的不同需求，调整不同的气压与速度，开启需用的喷枪。 2、挂好产品的模具，不可再喷砂过程中停留或掉机。 3、放入时，产品不可碰到机箱，位置应在规定范围内。 4、取模具时，不可将未喷完的产品拉出来，待模具走到规定位置才可拿出。 五、卸模 卸模方法： 1、把模具从运输带上拉出来，同时用气枪将模内砂粒吹干净，摆在台面上。 2、按“卸模作业标准书”将部品从模具架上取出，按规定摆放于纸板上，部品之间应保持10mm的 距离。 3、堆放层数不可太高，以免产品变形。 六、外观检查（成品） 检查条件：再40W的日光灯照射下，产品放置于距离检查者眼睛30cm处检查。 检查方法：在标准检查环境下利用限度样品与产品比较的方法。 检查标准： 1、产品的砂粒效果同样品一致，不可有偏粗、偏细，喷砂不均、漏喷等现象，侧面和正面砂粒效果要 一致。 2、表面不可有刮伤、磨痕、缺边、压痕等与素材外观不可接受的不良现象。 七、整形 检查条件：在40W日光灯照射下，产品放置于平面台上。 检查方法： 1、在标准环境下利用限度样品与产品对比或用专用治具测量。如有变形，可依每种部品的变形度检查
常用钢材热处理工艺参数
热处理工艺规程B/Z61.012－95 （工艺参数）
2012年10月15日
目录 1.主题内容与适用范围 (1) 2.常用钢淬火、回火温度 (1) 2.1要求综合性能的钢种 (1) 2.2要求淬硬的钢种 (4) 2.3要求渗碳的钢种 (6) 2.4几点说明 (6) 3.常用钢正火、回火及退火温度 (7) 3.1要求综合性能的钢种 (7) 3.2其它钢种 (8) 3.3几点说明 (8) 4.常用钢去应力温度 (10) 5.各种热处理工序加热、冷却范围 (12) 5.1淬火……………………………………………………………………………………………1 2 5.2 正火及退火 (14) 5.3回火、时效及去应力 (15) 5.4工艺规范的几点说明 (16) 6.化学热处理工艺规范 (17) 6.1氮化 (17) 6.2渗碳 (20) 7.锻模热处理工艺规范 (22) 7.1锻模及胎模 (22) 7.2切边模 (24) 7.3锻模热处理注意事项 (25) 8.有色金属热处理工艺规范 (26) 8.1铝合金的热处理 (26) 8.2铜及铜合金 (26) 9.几种钢锻后防白点工艺规范 (27) 9.1第Ⅰ组钢 (27) 9.2第Ⅱ组钢 (28)
热处理工艺规程（工艺参数） 1.主题内容与适用范围 本标准为“热处理工艺规程”（工艺参数），它主要以企业标准《金属材料技术条件》B/HJ－93年版所涉及的金属材料和技术要求为依据（不包括高温合金），并收集了我公司生产常用的工具、模具及工艺装备用的金属材料。 本标准适用于汽轮机、燃气轮机产品零件的热处理生产。 2.常用钢淬火、回火温度 2.1 要求综合性能的钢种： 表1
喷砂处理工艺标准

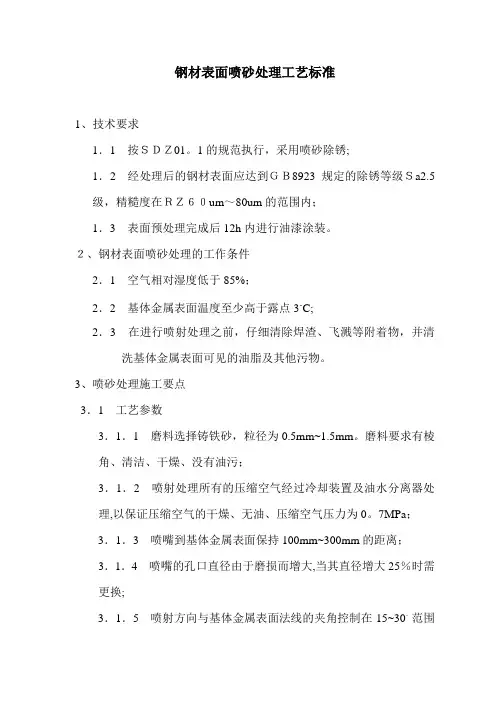

钢材表面喷砂处理工艺标准 1、技术要求 1．1 按ＳＤＺ01.1的规范执行，采用喷砂除锈； 1．2 经处理后的钢材表面应达到ＧＢ8923规定的除锈等级Ｓa2.5级，精糙度在ＲＺ６０um~80um的范围内； 1．3 表面预处理完成后12h内进行油漆涂装。 ２、钢材表面喷砂处理的工作条件 2．1 空气相对湿度低于85％； 2．2 基体金属表面温度至少高于露点3。C； 2．3 在进行喷射处理之前，仔细清除焊渣、飞溅等附着物，并清洗基体金属表面可见的油脂及其他污物。 3、喷砂处理施工要点 3．1 工艺参数 3．1．1 磨料选择铸铁砂，粒径为0.5mm~1.5mm。磨料要求有棱角、清洁、干燥、没有油污； 3．1．2 喷射处理所有的压缩空气经过冷却装置及油水分离器处理，以保证压缩空气的干燥、无油、压缩空气压力为0.7MPa； 3．1．3 喷嘴到基体金属表面保持100mm~300mm的距离； 3．1．4 喷嘴的孔口直径由于磨损而增大，当其直径增大25%时需更换； 3．1．5 喷射方向与基体金属表面法线的夹角控制在15~30。范围
内。 3．2 操作要点 3．2．1 喷砂设备尽量接近工作，以减少管路长度和压力损失，避免过多的管道磨损，也便于施工人员相互联系； 3．2．2 喷砂软管力求顺直，减少压力损失和磨料对软管的集中磨损，对施工中必须弯折的地方，要经常调换方向，使磨损均匀，延长软管的使用寿命； 3．2．3 为了防止漏喷和空放、减少移位次数，提高磨料利用率和工作效率，在施工前要全面进行考虑，合理安排喷射位置，拟定喷射路线； 3．2．4 视空气压力、出砂量及结构表面污染情况灵活掌握喷嘴移动速度； 3．2．5 在喷射过程中，根据空气压力、喷嘴直径、结构表面锈蚀状态、处理的质量、效率等对料气比及时进行调整； 3．2．6表面预处理后，用干燥、无油的压缩空气清除浮尘和碎屑，清理后的表面不得用手触摸； 3．2．7 涂装前如发现基体金属表面被污染或返锈，必须重新进行处理； 3．2．8 预处理完成经检查合格后需尽快进行喷涂，其间隔时间越短越好。在潮湿或工业大气压等环境条件下，须在4h内涂装完毕，晴天或温度不大时，最长间隔不超过12h。 4、质量评定
常用热处理方法
一、退火 将钢件加热到临界温度以上（不同钢号它的临界温度也不同，一般是 710-750℃，个别合金钢到800或900℃），在此温度停留一段时间，然后缓慢冷却的过程叫做退火 退火的目的是： 1、降低硬度，便于切削加工； 2、细化晶粒，均匀组织，以改善钢件毛坯的机械性能，或者为下一步淬火 做好准备； 3、消除内应力 二、正火 将钢件加热到临界温度以上，在此温度停留一段时间，然后放在空气中冷却的过程称为正火。 正火的冷却速度比退火快，加热和保温时间与退火一样。 正火的目的是使低碳和中碳钢件及渗碳机件的组织细化，增加强度与韧性，减少内应力，改善切削性能。 正火实质上是退火的一种特殊形式具有与退火相似的目的所不同的是冷却 速度比退火快，可以缩短生产周期，比较经济。 三、淬火 将钢件加热到临界点以上，保温一段时间，然后在水、盐水或油中（个别材料在空气中）急速冷却的过程叫做淬火。 淬火的目的是提高钢件的硬度和强度。对于工具刚来说，淬火的主要目的是提高它的硬度，以保证刀具的切削性能和冲模工具及量具的耐磨性。对于中碳钢制造的机件来说，淬火是为以后的回火做好结构和性能上的准备，因为高强度和高韧性并不能在淬火后同时得到，而是在回火处理后才得到的。 有很多零件如齿轮、曲轴等，他们在工作时一方面要受磨，另一方面又要受到冲击作用，因此要求零件表面有很高的硬度，而中心有较好的韧性。这时可以利用表面淬火的方法来达到上述要求。 表面淬火是应用将工件的表面迅速加热到淬火温度（这时金属内部的温度仍比较低），随后立即用水喷到工件表面上，进行急速冷却。这样就能获得表面硬、中心韧的要求。 表面加热时，可用氧炔焰、高频电流或中频电流加热。 四、回火 将淬硬的钢件加热到临界点以下的温度，保温一段时间，然后在空气中或油中冷却下来的过程叫做回火。 回火的目的是消除淬火后的脆性和内应力，调整组织，提高钢件的塑性和冲击韧性。对于工具来说，是为了尽可能减少脆性保留硬度。对于零件来说是为了提高韧性，但不可避免的会使硬度降低。 五、调质 淬火后高温回火，叫做调质。 调质的目的是使钢件获得很高的韧性和足够的强度，使其具有良好的综合机械性能。很多重要零件如主轴、丝杠、齿轮等都是经过调质处理的。 调质一般是在零件机械加工后进行的，也可把锻坯或经过粗加工的光坯调质后再进行机械加工。 六、时效
钢材表面喷砂处理工艺
钢材表面喷砂处理工艺集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-
钢材表面喷砂除锈及防腐处理工艺 一、除锈去污的方法 钢材除锈大致有以下几种： 1、抛丸除锈：利用机械设备的高速运转把一定粒度的钢丸靠抛头的离心力抛出，被抛出的钢丸与构件猛烈碰撞打击从而达到祛除钢材表面锈蚀的目的的一种方法。它使用的钢丸品种有：铸铁丸和钢丝切丸两种，铸铁丸是利用熔化的铁水在喷射并急速冷却的情况下形成的粒度在2～3mm铁丸，表面很圆整。它成本相对便宜但耐用性稍差。在抛丸过程中经反复的撞击铁丸被粉碎而当作粉尘排除。钢丝切丸是用废旧铁丝绳的钢丝切成2mm的小段而成，它的表面带有尖角，除锈效果相对高且不易破碎使用寿命延长，但价格有所提高。后者的抛丸表面更粗糙一些。 2、喷丸除锈：利用高压空气带出钢丸喷射到构件表面达到的一种除锈方法。 3、喷砂除锈：利用高压空气带出石英砂喷射到构件表面达到的一种除锈方法。可以采用金刚砂、石英砂等，石英砂的来源有：河砂、海砂及人造砂等。砂的成本低且来源广泛，但对环境污染大；除锈完全靠人工操作，除锈后的构件表面粗糙度小，不易达到摩擦系数的要求。海砂在使用前应祛除其盐份。以上两种除锈方法对环境湿度要求小于85%。而金刚砂可以重复利用。 4、酸洗除锈：酸洗除锈亦称化学除锈，其原理是利用酸洗液中的酸与金属氧化物进行化学反应，使金属氧化物溶解，而除去钢材表面的锈蚀和污物。但酸洗不能够达到抛丸或喷丸的表面粗糙度效果。且在酸洗除锈后一定要大量清水清洗并钝化处理；它所形成的大量废水、废酸、酸雾造成环境污染。如果处理不当还会造成金属表面过蚀，形成麻点。目前很少采用。 5、手工和动力除锈：工具简单施工方便。但劳动强度大，除锈质量差。该法只有在其他方法都不具备的条件下才能局部采用。比如个别构件的修整或安装工地的局部除锈处理等。其常用工具有：砂轮机、铲刀、钢丝刷、砂布等。
喷砂除锈设备及施工工艺
喷砂除锈设备及施工工艺 [摘要]研究了钢桥面防腐蚀涂装前的喷砂除锈设备与工艺问题，针对钢桥面大面积防腐蚀涂装施工要求工期短、质量高和无尘生产的特点，对比了二类喷砂除锈设备，提出了采用高效无尘喷砂除锈设备的建议，并介绍了该设备的工作原理和在钢桥面施工实例中的工艺。 [关键词]钢桥面；无尘；喷砂；除锈 引言 近年来，我国加大了对交通建设的投资，桥梁建设技术也在突飞猛进，新修建的大跨径钢桥大多是采用正交异形钢桥面板的钢箱梁桥，如厦门海沧大桥、江阴长江大桥、南京长江二桥、武汉军山长江大桥、舟山桃天门大桥等。为了保护桥面板，提高钢桥梁的使用寿命和行车舒适性，减少振动和噪音，桥面板必须进行防腐蚀处理并铺装高性能沥青混凝土层。 由于沥青混凝土铺装层存在大量孔隙，空气中的氧气和路面积水会穿过这些孔隙到达桥面板，与桥面钢铁直接接触，从而引起桥面钢铁的腐蚀。腐蚀结果是腐蚀产物体积膨胀，使桥面板与沥青混凝土铺装层相分离；再加上路面汽车重载的碾压，急刹车、车辆启动等造成桥面不均匀受力，使得桥面沥青混凝土层产生局部变形、开裂、脱落、破损等路面损坏。因此对桥面板进行有效的腐蚀保护，才能同时保证路面沥青混凝土层的经久耐 用。 目前，各国钢桥桥面铺装完全成功的实例不多，主要是因为桥面板和铺装层受力十分复杂，可能导致桥面铺装层破坏的因素很多。桥面铺装仍是世界性的难题。各国桥梁专家多注重对桥面铺装层的性能和破坏机理进行研究，而常常忽略了桥面防腐层前处理喷砂除锈施工质量对桥面铺装体系的影响因素。桥面防腐涂层体系现在世界上有两大类：一类是富锌漆的油漆涂装体系，另一类是电弧喷涂锌或锌铝合金的金属涂层体系。这两大体系在我国和国外的许多钢桥面上都有应用实例，文中姑且不对其进行评论。无论采用何种涂层体系，涂装前钢材表面预处理的优劣程度都会影响涂装工程质量(涂层与钢基体的结合强度)及涂层的使用寿命，从而影响整个桥面铺装层的施工质量和使用寿命。 1 钢桥面喷砂除锈设备的选择 国内外目前对钢桥面喷砂除锈的设备主要有二大类：一类是气动压力式喷砂设备；另一类是机械离心式抛砂/丸设备。二类设备的比较如表1所示。
钢材常用的热处理方法及常见零件的热处理
钢材常用的热处理方法及常见零件的热处理工艺 1、正火 钢的正火就是将钢加热到适当温度，保温一定时间，然后在空气中进行冷却。正火的目的是为了材料的组织均匀，增加强度与靭性，消除粗切削加工后的加工硬化现象，改善切削加工性能，并为其后的淬火做细化晶粒的组织准备。 2、淬火 钢的淬火就是将钢加热到临界温度以上，保持一定时间，然后在适当的淬火介质中进行冷却，以获得较好的组织结构和性能。钢经过淬火后，其硬度和强度均显著提高。 钢的加热情况可以其灼热的颜色来判定。钢加热温度的选择见表1 钢经过淬火，虽然会提高其硬度和强度，但由于淬火会产生内应力 使钢变脆，所以淬火后必须进行回火。 3、回火
钢的回火就是将钢件淬火后再加热到适当温度，并保温一定时间,
然后在空气中或在水、油等介质中冷却到室温。回火的目的是为了消除淬火时产生的内应力，减少脆性，提高钢的塑性和韧性，改善加工性能钢的回火分为高温回火、中温回火和低温回火3种。 碳素工具钢的回火温度见表2。 4、退火 钢的退火就是将钢加热到临界温度以上，保温适当时间，然后在炉中缓缓冷却。退火的目的是为了消除内应力和组织不均匀及晶粒粗大等现象，降低硬度，消除坯件的冷硬现象，提岛切削加工性能。碳钢的退火规范见表3。
1、齿轮 机床齿轮的热处理见表3。 蜗轮的热处理见表4
3、丝杠 丝杠广泛应用于机床和各种机械的传动机构中。丝杠传动能保证直线移动有较高的精确性和均匀性。为此，丝杠必须具有一定的强度及较高的耐磨性和精度保持性。 丝杠的材料必须具有足够的机械性能和良好的切削加工性。经过热处理后，应具有较高的硬度和最小的变形。 为了避免弯曲变形，丝杠的热处理通常都在井式炉中进行。丝杠如果变形，必须进行校直(并且，最好是热校直)。但是经过校直的丝杠, 必须进行彻底的消除内应力的处理。 经验证明，在丝杠加工和热处理过程中，多次而反复地消除内应力，均匀地加热和冷却及悬挂存放是减少变形的有效方法。 各种丝杠热处理的要点如下： （1）、一般丝杠正火（45号钢）或退火（40Cr）,除应力处理和低温
常用金属材料及热处理
常用金属材料及热处理 以下是为大家整理的常用金属材料及热处理的相关范文，本文关键词为常用,金属,材料及,热处理,模块,常用,金属,材料及,热处理，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在教师教学中查看更多范文。 模块一常用金属材料及热处理项目二钢的热处理任务一：钢的普通热处理一、实验目的1、了解碳钢的基本热处理（退火、正火、淬火及回火）工艺方法。2、研究冷却条件对碳钢性能的影响。3、分析淬火及回火温度对碳钢性能的影响。二、实验原理1、钢的淬火所谓淬火就是将钢加热到Ac3（亚共析钢）或Ac1(过共析钢)以上30～50℃，保温后放入各种不同的冷却介质中（V冷应大于V临），以获得马氏体组织。碳钢经淬火后的组织由马氏体及一定数量的残余奥氏体所组成。为了正确地进行钢的淬火，必须考虑下列三个重要因素：淬火加热的温度、保温时间和冷却速度。（1）淬火温度的选择选定正确的加热温度是保证淬火质量的重要环节。淬火时的具体加热温度主要取决于钢的含碳量，可根据相图确定（如图4所示）。对亚共析钢，其加热温度为＋30～50℃，若加热温度不足（低于），则淬火组织中将出现
铁素体而造成强度及硬度的降低。对过共析钢，加热温度为＋30～50℃，淬火后可得到细小的马氏体与粒状渗碳体。后者的存在可提高钢的硬度和耐磨性。（2）保温时间的确定淬火加热时间是将试样加热到淬火温度所需的时间及在淬火温度停留保温所需时间的总和。加热时间与钢的成分、工件的形状尺寸、所需的加热介质及加热方法等因素有关，一般可按照经验公式来估算，碳钢在电炉中加热时间的计算如表1所示。表1碳钢在箱式电炉中加热时间的确定加热圆柱形工件形状方形板形温度(℃)分钟/每毫米直径70080090010001.51.00.80.4保温时间分钟/每毫米厚度2.21.51.20.6分钟/每毫米厚度321.60.8（3）冷却速度的影响冷却是淬火的关键工序，它直接影响到钢淬火后的组织和性能。冷却时应使冷却速度大于临界冷却速度，以保证获得马氏体组织；在这个前提下又应尽量缓慢冷却，以减少钢中的内应力，防止变形和开裂。为此，可根据c曲线图（如图2所示），使淬火工作在过冷奥氏体最不稳定的温度范围（650～550℃）进行快冷（即与c曲线的“鼻尖”相切），而在较低温度（300～100℃）时冷却速度则尽可能小些。为了保证淬火效果,应选用合适的冷却方法（如双液淬火、分级淬火等).不同的冷却介质在不同的温度范围内的冷却速度有所差别。各种冷却介质的特性见表2.表2几种常用淬火介质的冷却能力在下列温度范围内的冷却速度（℃/秒）冷却介质650～550℃18℃的水50℃的水10％nacl 水溶液（18℃）10％naoh水溶液（18℃）10％naoh水溶液（18℃）蒸馏水（50℃）硝酸盐（200℃）菜籽油（50℃）矿务机油（50℃）6001001100120XX0025035020XX50300～
