星三角降压启动电机接线图
plc控制电机星三角启动梯形图 - plc
plc控制电机星三角启动梯形图 - plc 按照三相异步电动机控制原理图接线或用控制模板代替。
图中的QS 为电源刀开关，当KM1、KM3主触点闭合时，电动机星形连接；当KM1、KM2主触点闭合时，电动机三角形连接。
设计一个三相异步电动机星-三角降压启动控制程序，要求合上电源刀开关，按下启动按钮SB2后，电机以星形连接启动，开始转动5S 后，KM3断电，星形启动结束。
若8.4.1项目描述改为：设计一个三相异步电动机星-三角降压启动控制程序，要求合上电源刀开关，按下启动按钮SB2后，电机以星形连接启动，开始转动5S后，KM3断电，星形启动结束。
为了有效防止电弧短路，要延时300ms后，KM2接触器线圈得电，电动机按照三角形连接转动。
不考虑过载保护。
（1）输入点和输出点分配见表8-3。
表8-3 输入点和输出点分配表（2） plc接线图按照图8-11完成PLC的接线。
图中输入端的24V电源可以利用PLC 提供的直流电源，也可以根据功率单独提供电源。
若实验用PLC的输入端为继电器输入，也可以用220V交流电源。
图8-11中，电路主接触器KM和三角形全压运行接触器的动合辅助触点作为输入信号接于PLC的输入端，便于程序中对这两个接触器的实际动作进行监视，通过程序以保证电机实际运行的安全。
PLC输出端保留星形和三角形接触器线圈的硬互锁环节，程序中也要另设软互锁。
（3）程序设计图8-12为电机星-三角降压启动控制的梯形图。
在接线图8-11中将主接触器KM1和三角形连接的接触器KM2辅助触点连接到PLC的输入端X2、X3，将启动按钮的动合触点X1与X3的动断触点串联，作为电机开始启动的条件，其目的是为防止电机出现三角形直接全压启动。
因为，若当接触器KM2发生故障时，如主触点烧死或衔铁卡死打不开时，PLC的输入端的KM2动合触点闭合，也就使输入继电器X3处于导通状态，其动断触点断开状态，这时即使按下启动按钮SB2（X1闭合），输出Y0也不会导通，作为负载的KM1就无法通电动作。
电动机星三角降压启动控制电路图文详解
电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。
共有四个任务：了解降压起动的原因；掌握电动机定子绕组的连接方式；掌握Y-△降压起动控制电路的组成；理解Y-△降压起动控制电路工作原理。
那为什么要降压起动？三相异步电动机全压起动时电源电压全部施加在三相绕组上，起动电流为额定电流的4~7倍，电动机功率较大时将导致电源变压器输出电压下降，从而导致电动机起动困难，影响同一线路中其他电器的正常工作。
为了减小三相异步电动机直接起动电流，通常将电压适当降低后，加到电动机定子绕组上进行起动，待电动机起动运转后，再恢复到额定电压运行。
降压起动达到了减小起动电流的目的。
Y-△降压起动时，定子绕组接成Y形，当电动机转速接近额定转速时再换接成△形联结。
Y-△降压起动有一定局限，适合△形联结、容量较大电动机，空载、轻载起动。
我们来看一下电动机定子绕组的联结方式，电动机定子绕组分为星形和三角形两种联结方式。
星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连，尾端U2、V2、W2连成一点，接线盒端口按图U2、V2、W2短接，形成星形联结。
三角形联结把三相绕组按顺序首尾相连，U2与V1相连，V2与W1相连，W2与U1相连后接电源，接线盒端口按图连接，形成三角形联结。
Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。
通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。
KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结，KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。
KM、KMY主触点闭合时电动机星形联结。
KM、KM△主触点闭合时电动机三角形联结。
最后通过控制电路对主电路KM、KMY、KM△主触点的控制，实现电动机星形起动，三角形运行。
我们来看一下控制电路的组成。
分析电路时重点注意KM自锁触点、KM△自锁触点，复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。

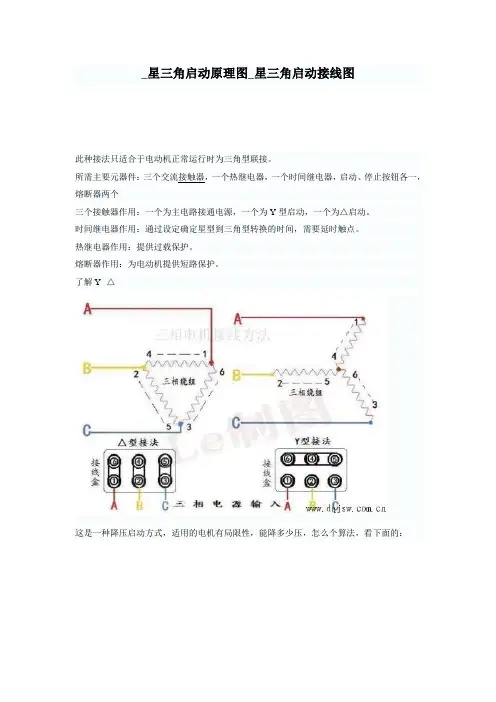

星三角启动原理图
_星三角启动原理图_星三角启动接线图此种接法只适合于电动机正常运行时为三角型联接。
所需主要元器件：三个交流接触器，一个热继电器，一个时间继电器，启动、停止按钮各一，熔断器两个三个接触器作用：一个为主电路接通电源，一个为Y型启动，一个为△启动。
时间继电器作用：通过设定确定星型到三角型转换的时间，需要延时触点。
热继电器作用：提供过载保护。
熔断器作用：为电动机提供短路保护。
了解Y--△这是一种降压启动方式，适用的电机有局限性，能降多少压，怎么个算法，看下面的：可以看到通过Y--△，能够实现降压启动，降压起动时的电流为直接启动时的1/3。
下面重点巩固一下接线方式，这个看过很多次，也画过很多次，过了一段时间，今天再画时，又有些健忘了。
无奈，继续加强。
先来看一下主接线图。
Y-△启动的话，先要星型启动的话，肯定KM和KM -Y先要启动，之后KM -Y要停下来，KM要一直得电，不然没电源肯定不行，KM和KM-△要一直运行，到正常运行。
接下来看下控制回路图吧：根据上面一次回路的分析，再看这个控制回路，很简单的，按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；下面的时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现，通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁（Y-△两回路都要有闭锁）。
整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。
这里最需要注意的就是时间继电器的触点，带有延时的触点，是得电延时还是失电延时，一定要记牢才行，这里也是从网上学到的一个口诀，记住了也就好处理了。
电动机接线图
电动机接线图-控制线路图大全时间:2013-05-03 来源:电气自动化技术网编辑:李亮点击:36191次字体设置: 大中小Y-△（星三角）降压启动控制线路-接触器应用接线图Y-△降压启动适用于正常工作时定子绕组作三角形连接的电动机。
由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。
Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125型等。
OX3后丽的数字系指额定电压为380V时，启动器可控制电动机的最大功率值(以kW计)。
OX3—13型Y-△自动启动器的控制线路如图11—11所示。
（）合上电源开关Qs后，按下启动按钮SB2，接触器KM和KMl线圈同时获电吸合，KM和KMl主触头闭合，电动机接成Y降压启动，与此同时，时间继电器KT的线圈同时获电，I 星形—三角形降压起动控制线路星形——三角形降压起动控制线路星形——三角形（Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。
Y —△起动只能用于正常运行时为△形接法的电动机。
１．按钮、接触器控制Y —△降压起动控制线路图2.19 （a ）为按钮、接触器控制Y —△降压起动控制线路。
线路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下SB2 ，KM2 断电、KM3 得电并自锁，电动机转换成三角形全压运行。
２．时间继电器控制Y —△降压起动控制线路图2.19 （b ）为时间继电器自动控制Y —△降压起动控制线路，电路的工作原理为：按下起动按钮SB1 ，KM1 、KM2 得电吸合，电动机星形起动，同时KT 也得电，经延时后时间继电器KT 常闭触头打开，使得KM2 断电，常开触头闭合，使得KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。
星三角降压启动电路图
• 采用星三角降压启动电路，可以进一步提高软启动器的启动性 能，延长电动机和电气元件的使用寿命
04
星三角降压启动电路的故障诊断与处理
星三角降压启动电路的常见故 障及原因
• 星三角降压启动电路的常见故障主要包括接触器故障、变压器故 障、电抗器故障等
• 星三角降压启动电路通过时间继电器或速度继电器来控制接触器 的切换，实现自动启动和停止
星三角降压启动电路的性能特 点
• 星三角降压启动电路具有降压启动、软启动、节能等优点 • 降压启动：启动过程中，电动机电压逐渐升高，启动电流减小， 对电网冲击小 • 软启动：启动过程中，电动机转速逐渐增加，避免了启动时的 机械冲击和电流冲击 • 节能：由于采用了降压启动，电动机在启动过程中的能耗降低， 提高了系统的运行效率
• 启动控制：通过时间继电器或速度继电器来控制接触器的切换， 实现电动机的降压启动
• 运行控制：当电动机启动到一定转速后，接触器切换至三角形 连接方式，电动机全速运行
• 停止控制：通过断路器来控制电路的通断，实现电动机的停止
星三角降压启动电路在变频器 控制中的应用
• 星三角降压启动电路在变频器控制中的应用主要是为了解决变频 器启动电流过大的问题
• 控制方式的确定：应根据生产工艺要求和使用环境来选择手动 控制、自动控制或远程控制等控制方式
星三角降压启动电路的应用场 合
• 星三角降压启动电路广泛应用于各种类型的电动机启动，如异步 电动机、同步电动机、直流电动机等
• 异步电动机：广泛应用于风机、水泵、压缩机等机械设备 • 同步电动机：广泛应用于大型机械设备、数控机床等场合 • 直流电动机：广泛应用于电动汽车、家用电器等场合
电机正反转加星三角降压启动plc控制梯形图
据
输
入
输
出
占
八、、
数
分
配
画
出
P
L
C
的
接线图如下所示
(3)梯形图对应的指令表如
4) 安装接线
按照工具材料清单把元器件准备好并合理布置各个元件
5) 程序调试
检查无误后，把程序输入传入PLC通电调试并挂接电动机试车
电机正反转加星三角降压启动PLC控制梯形图
(1)分配输入/输出点数如下表
输入
输出
输入继电
输入元件
Hale Waihona Puke 作用输出继输出元件
作用
器
电器
X0
SB1
正向启动按
Y0
KM1
正向运行用交流
钮
接触器
X1
SB2
反向启动按
Y1
KM2
反向运行用交流
钮
接触器
X2
SB3
停止按钮
Y2
KM3
星形联结减压启
动
Y3
KM4
三角形联结全压
启动
三相异步电动机星三角降压启动控制电路连接
上海电子工业学校
知识链接
星形接法（Ｙ接法）： 把电机的首端或末端相连，由剩下的三个接线端接入三相 电源的接法称为星形接法。
接线原理图
电动机接线图
上海电子工业学校
知识链接
三角形接法（△接法）： 三相绕组的尾首顺次相连后接三相电源的接法称三角形接 法。
接线原理图
电动机接线图
上海电子工业学校
知识链接
设电源电压为380V，绕组星形接法时每两相绕组的电压为 380V 。角形接法时每相绕组的电压等于电源电压380V。
上海电子工业学校
知识链接
QS L1 L2 L3
FU1
KM
FR
U1 V1 W1
M 3～ PE W2 U2 V2 KMY
FU
2
0
1 FR
2
SB2 3
SB1 4
KM△ 5
KT
6
KM△
KM
KMY 7 KMY 8
KT KMY KM KM△
FU1
FU2 QF
KM
KM△
KMY
SB1
KT
KH
SB2
XT
Y-△降压启动控制线路图及面板分配
星形
380
三角形
380 380
上海电子工业学校
知识链接
所以星形接法时每相绕组上电压为220V， 角形接法时每相 绕组上电压为380V。
星 形
380
三 角 形
3 8 0 3 8 0
220
220 220
3 8 0
3 8 0
3 8 0
上海电子工业学校
知识链接 一、手动控制Y—△降压启动控制线路
1、电路结构 QS1：组合开关 FU:熔断器，短 路保护
3-2-1星-三角降压启动控制线路课件
KM SB3 4 KM△ 5 7
KM△
SB3
6 KM Y
M
KM△
KM Y KM KM Y KM△
时间继电器自动控制的Y-△降压启动线路原理图
课本中错误的图形如下，找出错在哪里？
6、实训接线图
7、电路结构
（1）主电路
主电路由3个接触器KM、 KM△、KMY 和热继电器FR 组 成。 当接触器KM、KMY主触头 闭合时，电动机M的定子绕组3 个末端U2、V2、W2接在一起， 即是星形启动，以降低启动电 压限制启动电流。 电动机启动后，当转速上 升到接近额定转速值时，接触 器KMY主触头断开，KM△主触 头闭合，此时U1与W2相连，V1 与 U2相连，W1与V2相连，即 把定子绕组改接为三角形.电 动机在全压下运行。 热继电器FR对电动机实现 过载保护。
2.这种切换的接法为什么能达到降压启动的目 的？（难点）
三相异步电动机定子绕组的6个接线端子
电动机定子绕组内部接线示意图
假设电源电压为380V， 绕组星形接法时每两相绕组的电压为380V 。 绕组角形接法时每相绕组的电压等于电源电压380V。
星 形
380
三 角 形
380 380
所以： 星形接法时每相绕组上电压为220V， 角形接法时每相绕组上电压为380V。
3、定子绕组串电阻降压启动控制线路
原理图分析 a、电路结构 b、工作原理分析
（a）定子绕组串电阻降压启动
（b）定子绕组串电阻降压启动
二、Y/Δ降压启动控制电路（重点）
1.什么是Y/Δ降压启动？
在电动机启动时先用接触器主触头将电动机 绕组接成星形接法，待电动机转速升高后， 再用另一个接触器主触头将电动机绕组切换 成角形接法，达到降压启动的目的，从而减 小起动电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
星三角降压启动电机接线图
检测电机是否烧坏，就是用万用表测电机的定子绕组。
1、先将万用表档位调整到欧姆档（低阻档），测三相绕组的通断，即电机的六根引出线，只能是两根间通，如1与4，2与5，3与6间通，且三相所测电阻应误差不大；2、将万用表档位调整到高阻档，表笔分别测三相间的绝缘，如1与2或3间的阻值，应是无穷大，一般不低于0.5兆欧（500V摇表测)，如所测阻值小或导通，则证明电机绕组存在相间短路；同样测各相与电机机壳间阻值，应是无穷大，一般不低于0.5兆欧（500V摇表测)，如所测阻值小或导通，则证明电机绕组存在对地短路。
