汽车动力性与平顺性研究课程设计
汽车平顺性解析
动力系统
动力系统的振动和噪音也 会对车辆的平顺性产生影 响。
路况质量
路面质量
路面质量差会导致车辆颠 簸，影响平顺性。
道路坡度
道路坡度会导致车辆上下 颠簸，影响平顺性。
交通拥堵
交通拥堵会导致车辆频繁 启动和制动，影响平顺性 。
环境条件
风速
风速过大会导致车辆摇晃，影响 平顺性。
气温
气温过高或过低会影响车辆的悬挂 系统和轮胎性能，从而影响平顺性 。
环境条件改善与适应性技术
环境适应性悬挂系统
通过采用环境适应性悬挂系统，可以自动调整悬挂系统的刚度和阻尼，以适应不 同的环境条件，从而提高平顺性。例如，在高速行驶时增加悬挂系统的刚度以提 高稳定性，在颠簸的路面上减少悬挂系统的刚度以减少振动。
环境条件监测与预警系统
通过安装环境条件监测与预警系统，可以实时监测车辆周围的环境条件，如路面 状况、天气状况等，并及时向驾驶员发出预警，以采取相应的措施提高平顺性。
05
汽车平顺性的未来发 展趋势与挑战
新兴技术与未来发展
车辆动力学控制
利用先进的控制理论和算法，提高车辆的操控性和平顺性，确保 乘客的舒适度。
智能悬架系统
通过传感器和算法实时感知车辆行驶状态，自动调整悬架刚度和阻 尼，以实现最佳的平顺性能。
新能源驱动
电动汽车和混合动力汽车的普及将改变车辆的动力输出特性和振动 噪声特性，对平顺性提出新的挑战。
智能化与自适应悬挂系统
智能化悬挂系统
通过高精度传感器和算法，实时感知道路条件和车辆行驶状态， 自动调整悬挂系统参数，以提高平顺性能。
自适应悬挂系统
根据车辆载荷和行驶状态，自动调整悬挂系统的刚度和阻尼，以 保证最佳的平顺性能。
发动机原理与汽车理论模块9 汽车的平顺性
这个解说明，有阻尼自由振动时，质量 m2 以有 阻尼固有频率 r 02 n2 振动，其振幅按ent 衰 减
阻尼比对衰减振动有两方面影响
（1）与有阻尼固有频率 r 有关
（2）决定振幅的衰减程度
第三节汽车平顺性的主要影响因素
把汽车车身质量看作为刚体的立体模型。车轮在经过 具有一定弹性和阻尼的轮胎支承在不平的路面上。这 一立体模型，车身质量在讨论平顺性时主要考虑垂直、 俯仰、侧倾3个自由度，4个车轮质量有4个自由度， 共7个自由度。
当汽车对称于其纵轴线，且左、 右车辙的不平度函数 x(I ) y(I )
此时汽车车身只有垂直振动 z和
，称为悬挂质量分配系数。
ab
二、单质量系统的自由振动
分析车身振动的单质量系统模 型，它由车身质量 和弹簧刚 度 、减振器阻尼系数为 的 悬架组成。是输入的路面不平 度函数。
车身垂直位移坐标 z 的原点取
在静力平衡位置，根据牛顿第 二定律，得到描述系统运动的 微分方程为
此方程的解由自由振动齐次方程的解与非齐次 方程特解之和组成。
悬架结构、轮胎、悬挂质量和非悬挂质量是影 响汽车平顺性的重要因素。
一 悬架结构 悬架结构主要指弹性元件、导向装置与减振装 置，其中弹性元件与悬架系统的阻尼对平顺性影 响较大。 二 轮胎 轮胎由于本身的弹性，在很大程度上吸收了因 路面不平所产生的振动，因此它和悬架系统共同 保证了汽车的平顺性。 三 悬挂质量 减少非悬挂质量，可以减少传给车身上的冲击 力。
复习思考题 1、评价汽车行驶平顺性的方法有哪些？ 2、人对振动的三种不同的感觉界限是如何划分的? 3、什么情况下易于采用变刚度悬架？为什么？
《汽车设计》课程设计任务
《汽车设计》课程设计任务第一组：总布置总布置各组可用AutoCAD绘制总布置图，各组分图层布置相应总成或规定部分，最终汇总成总布置图。
总体组协调各总成的布置。
任务1：第一、二周：总体参数测绘●通过测绘和试验方式得到轮距离、轴距、轮距、前后悬、外廓尺寸、整备质量、总质量、轴荷分配、最小转弯直径、通过性参数等相关参数。
●结合各部分布置方案，绘制原车总布置图。
●周五9.16提交总布置图。
第三、四周：总体性能参数计算●根据总体参数，计算通过性参数、平顺性参数、制动性参数、动力性参数等。
●结合各总成的改进方案，绘制改进后的总布置图。
●周五9.23中期检查过程报告●周五9.30提交设计说明书和总布置图。
任务2：第一、二周：驾驶舱布置测绘●测绘得到座椅、方向盘、制动踏板、油门踏板、驻车制动、仪表或控制开关的布置位置，对人机进行评价。
●周五9.16提交驾驶舱布置图。
第三、四周：驾驶舱布置改进●根据测绘和分析结果，按照人机和安全性要求对驾驶舱布置进行改进。
●绘制改进后的驾驶舱布置图。
●周五9.23中期检查过程报告●周五9.30提交设计说明书和驾驶舱布置图。
任务3：车身布置第一、二周：车身布置测绘●与车身组一同完成车架、车身上各附件、各总成安装装置等零部件的测绘●完成车身总布置图●周五9.16提交驾驶舱布置图。
第三、四周：车身布置改进●结合车身结构分析结果，完成对车身布置的修改●和悬架组合作完成后悬架修改，完成修改后车架的设计●绘制改进后的车身布置图●周五9.23中期检查过程报告●周五9.30提交设计说明书和车身布置图。
任务4：第一、二周：底盘布置●与悬架组合作，测绘前后悬架结构形式，主观评价其性能，完成悬架布置图。
●与转向组合作，测绘、分析转向系统结构和布置，计算转向性能总体参数，完成转向系布置图。
●与制动组合作，分析前后轴制动器型式选择、制动管路分路系统型式，主要参数计算，完成制动系统布置图。
●周五9.16提交底盘布置图和设计说明书。
汽车理论课程教学大纲
《汽车理论》课程教学大纲课程名称：汽车理论/Automobile Theory课程编码：课程类型：学科专业课总学时数/学分数：48/3实验(上机)学时：8适用专业：汽车维修工程教育先修课程：汽车构造、发动机原理制订日期：2005.10一、课程的性质、任务和教学目标汽车理论是为交通运输、汽车维修工程教育专业开设的一门重要的学科专业课。
通过学习该门课程，培养学生分析、解决问题的能力，为学习后继课程（汽车检测与诊断技术、汽车设计）从事工程技术工作、进行科学研究、以及开拓新技术，打下坚实的基础。
通过理论和实践教学，使学生掌握：1. 汽车动力性、经济性、制动性、操纵稳定性、行驶平顺性和通过性的基本概念、评价指标、计算方法；2.以理论分析和试验研究密切结合的方法，研究汽车主要使用性能与结构参数之间的内在联系，分析汽车主要使用性能的各种影响因素；3. 汽车动力传动系系统参数的基本匹配方法；4. 汽车主要使用性能的测试原理、所用仪器及测试方法。
二、课程教学内容及要求三、实验内容及要求实验内容：实验一、汽车动力性实验实验二、汽车燃油经济性实验试验三、汽车制动性实验实验教学要求见实验教学大纲。
五、教学方法和手段课堂教学采用多媒体教学手段与黑板相结合的方式，强调理论的应用性及实践性，在各章节中穿插具有工程背景的应用实例。
并辅之以实验教学。
课堂讲授为56学时，实验教学为8学时。
六、考核方式本课程为考试课。
期末笔试占总成绩的80%，平时作业、小测验占总成绩的10％，实验占总成绩的10%。
七、建议教材及教学参考书教材：《汽车理论》（第三版）余志生主编机械工业出版社 2005.3参考书：《汽车运用工程》（第三版）高延令主编人民交通出版社2004.4。

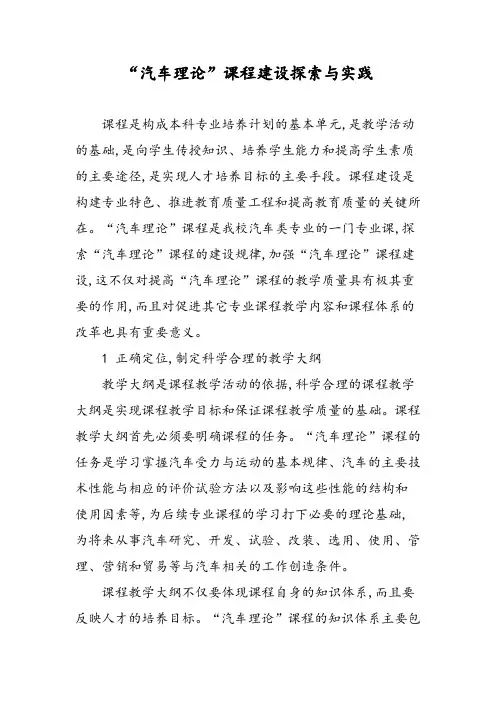

“汽车理论”课程建设探索与实践
“汽车理论”课程建设探索与实践课程是构成本科专业培养计划的基本单元,是教学活动的基础,是向学生传授知识、培养学生能力和提高学生素质的主要途径,是实现人才培养目标的主要手段。
课程建设是构建专业特色、推进教育质量工程和提高教育质量的关键所在。
“汽车理论”课程是我校汽车类专业的一门专业课,探索“汽车理论”课程的建设规律,加强“汽车理论”课程建设,这不仅对提高“汽车理论”课程的教学质量具有极其重要的作用,而且对促进其它专业课程教学内容和课程体系的改革也具有重要意义。
1 正确定位,制定科学合理的教学大纲教学大纲是课程教学活动的依据,科学合理的课程教学大纲是实现课程教学目标和保证课程教学质量的基础。
课程教学大纲首先必须要明确课程的任务。
“汽车理论”课程的任务是学习掌握汽车受力与运动的基本规律、汽车的主要技术性能与相应的评价试验方法以及影响这些性能的结构和使用因素等,为后续专业课程的学习打下必要的理论基础,为将来从事汽车研究、开发、试验、改装、选用、使用、管理、营销和贸易等与汽车相关的工作创造条件。
课程教学大纲不仅要体现课程自身的知识体系,而且要反映人才的培养目标。
“汽车理论”课程的知识体系主要包括汽车的动力性、汽车的燃油经济性、汽车动力装置参数的选定、汽车的制动性、汽车的通过性、汽车的操纵稳定性和汽车的平顺性等7部分内容。
我校汽车类专业包括车辆工程、汽车运用工程和汽车营销3个专业,其中,车辆工程专业包括汽车底盘、汽车车身、汽车发动机和汽车制造4个专业方向。
在制定“汽车理论”课程教学大纲时既要考虑到各专业和专业方向人才培养目标的不同,因而对“汽车理论”知识掌握的要求不同,又要考虑到部分学生继续深造的要求。
为此,将“汽车理论”课程分为“汽车理论(一)”和“汽车理论(二)”,其中,“汽车理论(一)”包含汽车的动力性、汽车的燃油经济性、汽车动力装置参数的选定、汽车的制动性和汽车的通过性等5部分内容,“汽车理论(二)”包含汽车的操纵稳定性和汽车的平顺性两部分内容。
汽车运用工程第七章汽车性能试验
1.1汽车试验的目的和意义
产量大、品种多、产品使用条件复杂，对产品的性能、寿命等方面要求高是汽车工业 的特点。影响汽车产品质量的因素很多。汽车产品质量不好所造成的后果是相当严重 的，不仅能够造成较大的经济损失，还直接涉及人们的生命安全，所以汽车工业特别 重视试验工作。汽车发展到今天的水平是与试验研究工作密切相关的，试验研究工作 已成为生产竞争的重要手段。无论是新产品设计还是老产品生产，不论在设计制造上 考虑的如何周密，都必须经过试验来检验。通过试验检验其设计思想是否正确、设计 意图能否实现、产品设计是否适合使用要求。另外，由于汽车的使用条件复杂，汽车 工业所涉及的技术领域又极为广泛，许多理论问题研究得不够充分，不少问题还无法 根据现有的理论做出可以信赖的预测。这也是汽车工业特别重视试验的原因之一。
2.1 汽车动力性的道路试验
⑤第一次爬坡失败时，分析爬坡失败的原因。如果爬坡过程中发动机转速未达到最 大扭矩点，可放宽车辆前端距坡道区域的距离，使车辆进入测试路段前发动机转速提 升至最大扭矩点，进行第二次爬坡，但总共不允许超过两次，第二次爬坡要在记录报 告中应特别说明。 ⑥越野车起步后，将油门全开进行爬坡；当汽车处于测试路段时，靠自身制动系统 停住，变速器放入空挡，发动机熄火2min，再起步爬坡，记录发动机转速。 ⑦牵引车做爬坡试验时，应在制造商规定的牵引条件和坡道上进行。 如坡度不合适（过大或过小）可用增减装载质量或使用变速器较高一挡（如II 挡） 进行试验，并将试验结果折算为在汽车厂定最大总质量下，变速器使用最低挡时的最 大爬坡度。
1. 概述
汽车使用性能试验是伴随着汽车工业的建立与发展而逐渐发展起来的。20 世纪初至40 年代，汽车工业采用了大规模生产技术及流水生产线。这时产品 的寿命和性能方面的问题表现突出地表现出来了，必须通过试验研究加以解决。 为了适应汽车生产的需要，各厂家对汽车材料、工艺、可靠性、寿命、磨损以 及诸性能使用性能方面的问题进行了大量的试验研究。这期间的试验技术除借 用其他行业比较成熟的方法外，还逐渐形成汽车行业本身的试验方法，并研制 了汽车专用的试验设备，如转鼓试验台、疲劳试验台等。目前这些设备除了结 构和控制方面有所改进以外，其基本原理沿用至今。此时，汽车道路试验也得 到了充分重视，成为汽车设计所必须依赖的一个方面，并出现了早期的汽车试 验场。早期的汽车试验规模小、范围窄、试验设备比较简单，除个别厂家有试 验场外，主要试验工作是在试验台架和一般道路上进行的。尽管如此，这一阶 段形成的试验方法等为以后的发展打下了良好的基础。
汽车平顺性性能试验解析
汽车平顺性性能试验解析汇报人：日期:•汽车平顺性性能试验概述•平顺性试验方法详解•平顺性性能影响因素•平顺性性能提升策略•平顺性性能试验案例分析•平顺性性能试验未来发展趋势01汽车平顺性性能试验概述平顺性定义平顺性的重要性平顺性定义及重要性试验目的试验内容平顺性试验目的和内容平顺性试验流程和标准试验流程标准02平顺性试验方法详解整车平顺性试验选择具有不同特征的路面，如平坦、坡道、弯道等，以及不同的道路条件，如干燥、湿滑、冰雪等。
试验场地使用高精度仪器来测量车辆的振动、加速度、速度等参数，如加速度计、速度计、位移计等。
试验设备在各种路况和条件下，对车辆进行行驶测试，记录相关参数，并对数据进行整理和分析。
试验过程对采集到的数据进行处理和分析，评价车辆的平顺性性能，包括振动频率、振幅、相位等参数。
数据分析零部件平顺性试验针对车辆的各个零部件，如悬挂系统、座椅、方向盘等。
试验对象试验设备试验过程数据分析根据不同零部件的特点，选择相应的测试设备，如振动台、激振器、力传感器等。
在实验室中对各个零部件进行振动测试、疲劳强度测试等，以评估其在不同路况下的性能表现。
通过对测试数据的分析，评价各个零部件的平顺性性能，如振动特性、刚度、阻尼等参数。
建模方法模型验证性能预测优化设计模拟仿真分析03平顺性性能影响因素车辆自身因素悬挂系统轮胎的尺寸、胎压和充气状态都会影响车辆的平顺性。
充气不足或胎压过高都会降低轮胎的吸震性能。
轮胎车身结构交通状况交通密度、速度和流量也会影响车辆的平顺性。
在高速公路上行驶时，车辆需要承受较高的气流冲击。
路面条件路面类型、状况和不平度都会影响车辆的平顺性。
例如，破损的路面或桥梁接缝处可能会引发较大的冲击和振动。
气候条件风、雨、雪等恶劣天气条件可能会增加行驶中的不稳定性，从而影响车辆的平顺性。
外部环境因素驾驶技能驾驶员的驾驶技能和经验对车辆的平顺性有很大的影响。
熟练的驾驶员能够更好地应对复杂的路况和交通状况，保持车辆的稳定性和舒适性。
车辆动力系统的优化设计与实验研究
车辆动力系统的优化设计与实验研究在当今社会，车辆作为人们出行和运输的重要工具，其性能的优劣直接影响着用户的体验和经济效益。
而车辆动力系统作为车辆的核心部分，对于车辆的动力性、经济性和排放性能等方面起着决定性的作用。
因此，对车辆动力系统进行优化设计和实验研究具有重要的现实意义。
车辆动力系统主要由发动机、变速器、传动轴、驱动桥等部件组成。
发动机作为动力源，其性能的好坏直接决定了车辆的动力性和经济性。
传统的燃油发动机在燃烧过程中会产生大量的废气排放，对环境造成污染。
随着环保要求的日益严格，新能源动力系统，如电动汽车和混合动力汽车，逐渐成为研究的热点。
在车辆动力系统的优化设计中，首先需要考虑的是发动机的优化。
通过改进发动机的进气系统、燃油喷射系统和燃烧过程，可以提高发动机的燃烧效率和功率输出。
例如，采用涡轮增压技术可以增加进气量，提高发动机的动力性能；采用缸内直喷技术可以使燃油更加均匀地喷射到气缸内，提高燃烧效率。
此外，优化发动机的配气机构和气门正时系统，也可以改善发动机的换气过程，提高发动机的性能。
变速器是车辆动力系统中的另一个重要部件，其作用是根据车辆的行驶工况，将发动机的动力合理地传递到驱动轮上。
对于手动变速器，通过优化齿轮比和换挡策略，可以提高换挡的平顺性和动力传递效率。
对于自动变速器，采用先进的控制策略和换挡逻辑，可以实现更加快速和平顺的换挡过程。
此外，无级变速器（CVT）由于其连续可变的传动比，可以使发动机始终工作在最佳工况点，从而提高车辆的燃油经济性。
除了发动机和变速器的优化，传动轴和驱动桥的设计也对车辆动力系统的性能有着重要影响。
合理设计传动轴的长度、直径和材料，可以减少传动过程中的能量损失；优化驱动桥的齿轮传动比和差速器结构，可以提高车辆的驱动力和通过性能。
在进行车辆动力系统的优化设计后，还需要进行实验研究来验证设计的效果。
实验研究通常包括台架实验和道路实验。
台架实验可以在实验室环境下对发动机、变速器等部件进行单独测试，获取其性能参数和工作特性。
