单片机C51串口中断接收和发送范例
51单片机中断程序例子
51单片机中断程序例子
1. 外部中断：当外部信号引脚检测到高电平时，单片机会触发外部中断服务程序。
可以利用外部中断实现按键扫描功能，当按键按下时，触发中断程序对按键进行处理。
2. 定时器中断：利用定时器中断可以实现精确的时间控制。
例如，我们可以设置定时器中断为1秒，当定时器溢出时，触发中断程序，实现1秒钟执行一次的任务。
3. 串口中断：当接收到串口数据时，单片机会触发串口中断服务程序，可以利用串口中断实现串口通信功能。
4. ADC中断：当模数转换器完成一次转换时，单片机会触发ADC中断服务程序，可以利用ADC中断实现模拟信号的采集和处理。
5. 看门狗中断：看门狗定时器溢出时，单片机会触发看门狗中断服务程序，可以利用看门狗中断实现系统复位或其他相关功能。
6. 外部中断优先级：当多个外部中断同时触发时，可以通过设置外部中断的优先级来确定触发的顺序和优先级。
7. 定时器中断优先级：当多个定时器中断同时触发时，可以通过设置定时器中断的优先级来确定触发的顺序和优先级。
8. 中断嵌套：单片机支持中断嵌套，即在一个中断服务程序中触发
另一个中断服务程序，可以通过中断嵌套实现复杂的任务处理。
9. 中断屏蔽：单片机支持对中断的屏蔽，即可以通过设置中断屏蔽标志位来屏蔽某些中断，使其暂时不被触发。
10. 中断标志位：单片机提供中断标志位，用于标识中断是否被触发。
在中断服务程序中，可以通过读取和清除中断标志位来判断中断是否发生。
以上是根据51单片机中断程序的例子进行的描述，这些例子涵盖了常见的中断类型和相关功能。
通过学习和理解这些例子，可以更好地掌握51单片机中断编程的原理和方法。
51单片机串口通信(相关例程)
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。
在51单片机中，常用的串口通信标准包括RS232、RS485等。
其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数，一般为8位。
停止位表示停止数据传输的时间，常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。
51系列单片机串口中断
51系列单片机串口中断最近在项目上又做了一次51的串口中断，认为又学习一点新知识，跟大家分享一下。
以前都是用了很简单串口应用，这次主要是要在串口应用的基础上，再做一个自定义的通信协议在里面，所以串口部分在编程的时候遇到一些我以前没有遇到过的情况。
比如：我要连续的输出两个8bit，就出现了只能输出一个，或者是前面的那个或者是后面那个，并且在我连续发送我定义在串口的里面的通信协议的命令的时候出现了串口部分的死机。
在调试的过程中我在每次的传输后面加上了延时是程序，但是并不能根本解决这个问题，但是这个延时程序加上后让我意识到问题是在等待上一个字节的发送上出了问题。
于是我在发送字节后面加上这样的代码：while（！TI）TI=0;这个代码加上后，是暂时解决了问题，但是如果我连续不停的通过串口下我定义的通信协议命令还是会串口死掉，因为我定义的通信协议每次发送不同的命令都要有对应的命令和值返回，那这样在整个过程中，T I一直在被操作。
我个人想法，可能是那个语句在等待TI置位的时候一直不停地在忘里面重写TI的值，所以我又讲上面的代码换成：while（!TI）；这回我的想法得到了应证，换成该代码后，所有的一切都达到了我想要的状态。
这里就稍微介绍一下while（）；循环语句在等待的应用。
在小段的代码里面完全可以加延时程序，但是在大的代码里面，执行时间和效率显的很重要，因为要考虑到整个代码一个大循环的执行时间。
考虑这个时间原因很简单，现在好多项目在开发的时候，看门狗都是用的外部硬件来实现的，如果整个程序的执行时间超过了外部看门狗的复位时间，那情况是可以想象的，而且一旦出现了这样的问题，尤其是新手，一般是不会想到这个问题的。
所以在一些要等待的地方加上一个很有效率的死循环，有时会很有效果。
while 语句解释为，当条件不满足的时候就跳出来，条件满足的时间就一直执行while语句体里面的语句。
而我用的while（！TI）；就是让死循环做一个事件就是等TI＝1，一旦TI＝1也就是条件变成了假，这个时候就跳出了死循环，继续下面的工作。
51单片机串口通信程序。。含详细例子
{ P3_4=0; P3_3=1;
} void RstPro()//编程器复位 {
pw.fpProOver();//直接编程结束 SendData();//通知上位机，表示编程器就绪，可以直接用此函数因为协议号（ComBuf[0]）还没被修改，下同 }
void ReadSign()//读特征字 {
} void serial () interrupt 4 using 3 //串口接收中断函数 {
if (RI) { RI = 0 ; ch=SBUF; read_flag= 1 ; //就置位取数标志 }
} main()
{ init_serialcom(); //初始化串口 while ( 1 ) { if (read_flag) //如果取数标志已置位，就将读到的数从串口发出 { read_flag= 0 ; //取数标志清 0 send_char_com(ch); } }
while(RI == 0); RI = 0; c = SBUF; // 从缓冲区中把接收的字符放入 c 中 SBUF = c; // 要发送的字符放入缓冲区 while(TI == 0); TI = 0; } }
4.//////////////// /////////////////////////////////////////////////////////
SendData(); } else break;//等待回应失败 } pw.fpProOver();//操作结束设置为运行状态 ComBuf[0]=0;//通知上位机编程器进入就绪状态 SendData(); }
void Lock()//写锁定位
{
pw.fpLock();
SendData();
单片机C51串口中断接收和发送范例
//这是一个单片机C51串口接收（中断）和发送例程，可以用来测试51单片机的中断接收//和查询发送，另外我觉得发送没有必要用中断，因为程序的开销是一样#include <reg52.h>#include <string.h>#define INBUF_LEN 4//数据长度unsigned char inbuf1[INBUF_LEN];unsigned char checksum,count3;bit read_flag=0;void init_serialcomm(void){SCON = 0x50; //SCON: serail mode 1, 8-bit UART, enable ucvr TMOD |= 0x20; //TMOD: timer 1, mode 2, 8-bit reloadPCON |= 0x80; //SMOD=1;TH1 = 0xF4; //Baud:4800 fosc="11".0592MHzIE |= 0x90; //Enable Serial InterruptTR1 = 1; // timer 1 run// TI="1";}//向串口发送一个字符void send_char_com(unsigned char ch){SBUF="ch";while(TI==0);TI=0;}//向串口发送一个字符串，strlen为该字符串长度void send_string_com(unsigned char *str,unsigned int strlen){unsigned int k=0;do{send_char_com(*(str + k));k++;} while(k < strlen);}//串口接收中断函数void serial () interrupt 4 using 3{if(RI){unsigned char ch;RI = 0;ch="SBUF";if(ch>127){count3=0;inbuf1[count3]=ch;checksum= ch-128;}else{count3++;inbuf1[count3]=ch;checksum ^= ch;if( (count3==(INBUF_LEN-1)) && (!checksum) ){read_flag=1; //如果串口接收的数据达到INBUF_LEN个，且校验没错，//就置位取数标志}}}}main(){init_serialcomm(); //初始化串口while(1){if(read_flag) //如果取数标志已置位，就将读到的数从串口发出 {read_flag=0; //取数标志清0send_string_com(inbuf1,INBUF_LEN);}}}。
单片机串口通信的发送与接收(可编辑修改word版)
51 单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。
当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。
无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。
在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。
看到过一些书籍和文章，在串口收、发数据的处理方法上，很多人都有不妥之处。
接收数据时，基本上都是使用“中断方式”，这是正确合理的。
即：每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。
发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。
这时，处理不好的话，就可能带来问题。
看了一些网友编写的程序，发现有如下几条容易出错：１．有人在发送数据之前，先关闭了串口中断！等待发送完毕后，再打开串口中断。
这样，在发送数据的等待期间内，如果收到了数据，将不能进入中断函数，也就不会保存的这个新收到的数据。
这种处理方法，就会遗漏收到的数据。
２．有人在发送数据之前，并没有关闭串口中断，当TI = 1 时，是可以进入中断程序的。
但是，却在中断函数中，将TI 清零!这样，在主函数中的while(TI ==0);，将永远等不到发送结束的标志。
３．还有人在中断程序中，并没有区分中断的来源，反而让发送引起的中断，执行了接收中断的程序。
对此，做而论道发表自己常用的方法：接收数据时，使用“中断方式”，清除RI 后，用一个变量通知主函数，收到新数据。
发送数据时，也用“中断方式”，清除TI 后，用另一个变量通知主函数，数据发送完毕。
这样一来，收、发两者基本一致，编写程序也很规范、易懂。
更重要的是，主函数中，不用在那儿死等发送完毕，可以有更多的时间查看其它的标志。
实例：求一个PC 与单片机串口通信的程序，要求如下：1、如果在电脑上发送以$开始的字符串，则将整个字符串原样返回（字符串长度不是固定的）。
51单片机串口通信连续发送接收字节
51单片机串口通信连续发送接收字节当使用单片机串口通信，连续发送字节时，如何处理呢？使用串口中断接收发送字节，中断内的程序尽可能简单，因为考虑到占用时间。
本文以连续发送4个字节为例，给出例程如下所示：本例程使用的单片机型号为:IAP15W4K58S//工作频率为11.0592MHz#include "reg51.h"#include "intrins.h"typedef unsigned char BYTE;typedef unsigned int WORD;#define FOSC 11059200L //系统频率//#define BAUD 115200 //#define BAUD 9600 //定义串口波特率#define Num_byte 4 //接收数据4个字节BYTE Data_temp[Num_byte]={0,0,0,0};sfr P0M1 = 0x93;sfr P0M0 = 0x94;sfr P1M1 = 0x91;sfr P1M0 = 0x92;sfr P2M1 = 0x95;sfr P2M0 = 0x96;sfr P3M1 = 0xb1;sfr P3M0 = 0xb2;sfr P4M1 = 0xb3;sfr P4M0 = 0xb4;sfr P5M1 = 0xC9;sfr P5M0 = 0xCA;sfr P6M1 = 0xCB;sfr P6M0 = 0xCC;sfr P7M0 = 0xE2;sfr AUXR = 0x8e; //辅助寄存器sfr T2H = 0xd6; //定时器2高8位sfr T2L = 0xd7; //定时器2低8位sfr P_SW1 = 0xA2; //外设功能切换寄存器1sbit LED1=P1^1;sbit LED2=P1^2;bit busy=0; //定义是否接收完4个字节BYTE num=0; //记录4个字节的数据void SendData(BYTE dat);void SendString(char *s);BYTE read_Byte();void delay();void main(){P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P6M0 = 0x00;P7M0 = 0x00;P7M1 = 0x00;P_SW1 &= 0x3F; //(P3.0/RxD, P3.1/TxD)SCON = 0x50; //8位可变波特率,允许接收T2L = (65536 - (FOSC/4/BAUD)); //设置波特率重装值T2H = (65536 - (FOSC/4/BAUD))>>8;AUXR = 0x15; //T2为1T模式, 并启动定时器2，选择定时器2为串口1的波特率发生器ES = 1; //使能串口1中断EA = 1;//SendString("STC15F2K60S2\r\nUart Test !\r\n");while(1){if(busy){ES=0;for(num=0;num<Num_byte;num++){SBUF= Data_temp[num]+0x05;while(!TI);TI=0;}num=0;ES=1;busy=0;}//SendData(3);//delay();//delay();;}/*----------------------------UART 中断服务程序-----------------------------*/void Uart() interrupt 4 using 1{ES=0;RI = 0; //清除RI位Data_temp[num++]= SBUF;if(num==Num_byte)busy=1;ES=1;}/*----------------------------发送串口数据----------------------------*/void SendData(BYTE dat){while (busy); //等待前面的数据发送完成SBUF = dat; //写数据到SBUF寄存器busy = 1;}/*----------------------------发送字符串----------------------------*/void SendString(char *s){while (*s) //检测字符串结束标志{SendData(*s); //发送当前字符s++;}//接收1个字节BYTE read_Byte(){ BYTE character;character = SBUF;return character;}void delay(){ BYTE i,j;for(i=220;i--;i>0)for(j=220;j--;j>0); }。
51单片机中断程序例子
51单片机中断程序例子1. 外部中断程序：外部中断是指由外部设备或外部信号触发的中断。
在51单片机中，通过设置中断允许位和中断优先级来实现对外部中断的响应。
例如，当外部设备发出一个信号时，单片机可以立即停止当前任务，转而执行外部中断程序。
外部中断程序的编写需要根据具体的外部设备和信号进行相应的处理，如读取设备状态、处理数据等。
通过外部中断程序，可以实现单片机与外部设备的互动和数据交换。
2. 定时器中断程序：定时器中断是指通过设置定时器的计数值和中断允许位，使得在指定的时间间隔内触发中断。
在51单片机中，可以通过定时器中断来实现定时任务的执行。
例如，可以设置一个定时器，在每隔一定的时间就触发中断，然后在中断程序中执行相应的任务，如数据采集、数据处理等。
通过定时器中断程序，可以实现定时任务的自动执行，提高系统的实时性和可靠性。
3.串口中断程序：串口中断是指通过串口通信接口接收或发送数据时触发的中断。
在51单片机中，可以通过设置串口中断允许位和中断优先级来实现对串口数据的中断处理。
例如，当接收到一个完整的数据包时，单片机可以立即停止当前任务，转而执行串口中断程序，对接收到的数据进行处理。
通过串口中断程序，可以实现单片机与外部设备的数据交换和通信。
4. ADC中断程序：ADC（模数转换器）中断是指在进行模数转换时触发的中断。
在51单片机中，可以通过设置ADC中断允许位和中断优先级来实现对模数转换结果的中断处理。
例如，当模数转换完成后，单片机可以立即停止当前任务，转而执行ADC中断程序，对转换结果进行处理和分析。
通过ADC中断程序，可以实现对模拟信号的采集和处理，用于实时监测和控制。
5. 外部中断优先级设置：在51单片机中，可以通过设置外部中断的中断优先级来确定中断的响应顺序。
中断优先级越高，优先级越高的中断会先被响应。
通过合理设置中断优先级，可以确保关键任务的及时响应和执行。
例如，当多个外部设备同时发出中断信号时，可以通过设置优先级，确保先响应优先级高的设备，保证系统的正常运行。
c51单片机中断详解
响应中断请求的条件
一、一个中断请求被响应，需满足以下 必要条件：
（1）IE寄存器中的中断总允许位EA=1。
（2）该中断源发出中断请求，即该中断源对应 的中 断请求标志为“1”。
（3）该中断源的中断允许位=1，即该中断没有 被屏蔽。
（4）无同级或更高级中断正在被服务。
二、中断响应的主要过程
中断源
或者用： MOV 0A8H，#8AH ；A8H为IE寄存器 字节地址
三、中断优先级寄存器IP 两个中断优先级，可实现两级中断 嵌套。如图所示：
每个中断源的中断优先级都是 由中断优先级寄存器IP中的相应位 的状态来控制的。 中断优先级寄存器IP，其字节地址 为B8H。
IP各个位的含义： （1）PS——串行口中断优先级
控制位 1：高优先级中断； 0：低优先级中断。
（2）PT1——定时器T1中断优先级控制位 1：高优先级中断； 0：低优先级中断。
（3）PX1——外部中断1中断优先级控制位 1：高优先级中断； 0：低优先级中断。
（4）PT0——定时器T0中断优先级控制位 1：高优先级中断； 0：低优先级中断。
（5）PX0——外部中断0中断优先级控制位 1：高优先级中断； 0：低优先级中断。
地址是固定的，不能改动。
例
三、中断处理 编写中断中断服务程序即可
四、中断返回
▪中断返回由专门的中断返回指令 RETI来实现。
五、中断请求的撤消 2．外部中断请求的撤消 （1）跳沿方式外部中断请求的撤消 是自动撤消的。 （2）电平方式外部中断请求的撤消。
六、外部中断的响应时间 外部中断的最短的响应时间为3
二、中断允许控制
中断允许控制寄存器IE
CPU对中断源的开放或屏蔽，由片内 的中断允许寄存器IE控制（两级控制）。 字节地址为A8H，可位寻址。格式如下：
51单片机串行口中断服务程序
51单片机串行口中断服务程序单片机串行口中断服务程序是指在单片机进行串行通信时，当接收到数据时会触发中断，然后执行相应的中断服务程序。
下面是一个示例的单片机串行口中断服务程序，共计1200字以上。
#include <reg51.h> // 引入reg51.h头文件//定义串行口中断标志sbit RI_FLAG = P3^0; // 数据接收中断标志sbit TI_FLAG = P3^1; // 数据发送中断标志//定义串行口接收数据缓冲区unsigned char receiveBuffer[10];unsigned char receiveCount = 0;//定义串行口发送数据缓冲区unsigned char sendBuffer[10];unsigned char sendCount = 0;//串行口中断服务函数void serialInterrupt( interrupt 4if(RI_FLAG) // 判断是否是数据接收中断receiveBuffer[receiveCount] = SBUF; // 读取串行口接收数据receiveCount++; // 接收计数加1RI_FLAG=0;//清除中断标志位}if(TI_FLAG) // 判断是否是数据发送中断if(sendCount < 10) // 判断是否还有数据需要发送SBUF = sendBuffer[sendCount]; // 发送串行口数据sendCount++; // 发送计数加1}elsesendCount = 0; // 重置发送计数TI_FLAG=0;//清除中断标志位}}//主函数void mainES=1;//允许串行口中断TMOD=0x20;//设置定时器1为模式2，串行口使用定时器1 TH1=0xFD;//设置波特率为9600，定时器初值为0xFDTL1=0xFD;//定时器初值为0xFDSCON=0x50;//设置串行口工作在方式1，允许接收TR1=1;//启动定时器1while(1)//主程序逻辑//将数据存入发送缓冲区sendBuffer[0] = 'H';sendBuffer[1] = 'e';sendBuffer[2] = 'l';sendBuffer[3] = 'l';sendBuffer[4] = 'o';sendBuffer[5] = '\r'; // 发送回车符sendBuffer[6] = '\n'; // 发送换行符while(sendCount != 0) //等待数据发送完毕//主程序逻辑}}。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

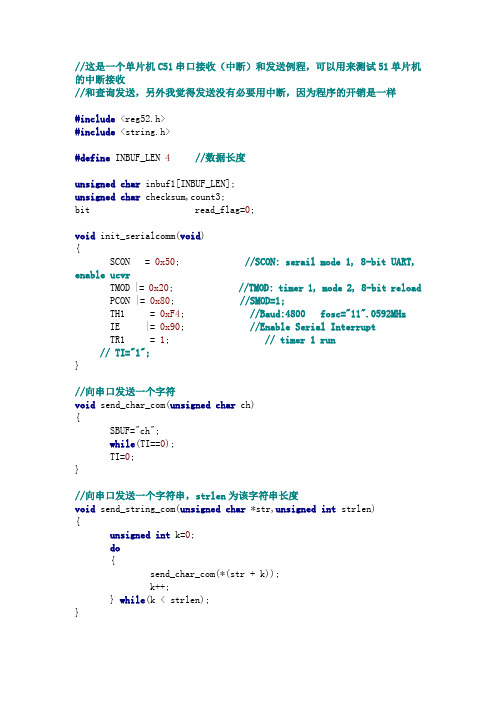

//这是一个单片机C51串口接收（中断）和发送例程，可以用来测试51单片机的中断接收
//和查询发送，另外我觉得发送没有必要用中断，因为程序的开销是一样
#include <reg52.h>
#include <string.h>
#define INBUF_LEN 4//数据长度
unsigned char inbuf1[INBUF_LEN];
unsigned char checksum,count3;
bit read_flag=0;
void init_serialcomm(void)
{
SCON = 0x50; //SCON: serail mode 1, 8-bit UART, enable ucvr TMOD |= 0x20; //TMOD: timer 1, mode 2, 8-bit reload
PCON |= 0x80; //SMOD=1;
TH1 = 0xF4; //Baud:4800 fosc="11".0592MHz
IE |= 0x90; //Enable Serial Interrupt
TR1 = 1; // timer 1 run
// TI="1";
}
//向串口发送一个字符
void send_char_com(unsigned char ch)
{
SBUF="ch";
while(TI==0);
TI=0;
}
//向串口发送一个字符串，strlen为该字符串长度
void send_string_com(unsigned char *str,unsigned int strlen)
{
unsigned int k=0;
do
{
send_char_com(*(str + k));
k++;
} while(k < strlen);
}
//串口接收中断函数
void serial () interrupt 4 using 3
{
if(RI)
{
unsigned char ch;
RI = 0;
ch="SBUF";
if(ch>127)
{
count3=0;
inbuf1[count3]=ch;
checksum= ch-128;
}
else
{
count3++;
inbuf1[count3]=ch;
checksum ^= ch;
if( (count3==(INBUF_LEN-1)) && (!checksum) )
{
read_flag=1; //如果串口接收的数据达到INBUF_LEN个，且校验没错，
//就置位取数标志
}
}
}
}
main()
{
init_serialcomm(); //初始化串口
while(1)
{
if(read_flag) //如果取数标志已置位，就将读到的数从串口发出 {
read_flag=0; //取数标志清0
send_string_com(inbuf1,INBUF_LEN);
}
}
}。
