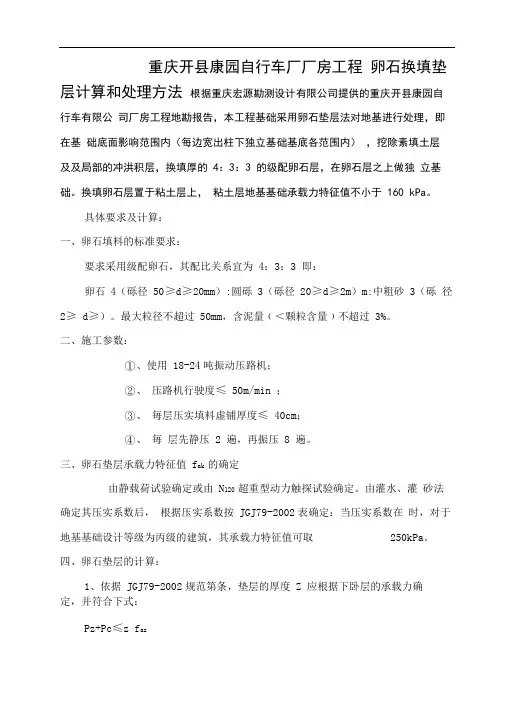

卵石土换填法及计算

重庆开县康园自行车厂厂房工程
卵石换填垫层计算和处理方法
根据重庆宏源勘测设计有限公司提供的重庆开县康园自行车有限公司厂房工程地勘报告，本工程基础采用卵石垫层法对地基进行处理，即在基础底面影响范围内（每边宽出柱下独立基础基底各1.5m范围内），挖除素填土层及及局部的冲洪积层，换填1.2m厚的4：3：3的级配卵石层，在卵石层之上做独立基础。

换填卵石层置于粘土层上，粘土层地基基础承载力特征值不小于160 kPa。

具体要求及计算：
一、卵石填料的标准要求：
要求采用级配卵石，其配比关系宜为4：3：3即：
卵石4（砾径50≥d≥20mm）:圆砾3（砾径20≥d≥2mm）:中粗砂3（砾径2≥d≥0.25mm）。

最大粒径不超过50mm，含泥量﹙＜0.1mm颗粒含量﹚不超过3%。

二、施工参数：
①、使用18-24吨振动压路机；
②、压路机行驶度≤50m/min；
③、毎层压实填料虚铺厚度≤40cm；
④、毎层先静压2遍，再振压8遍。

三、卵石垫层承载力特征值f ak的确定
由静载荷试验确定或由N120超重型动力触探试验确定。

由灌水、灌砂法确定其压实系数后，根据压实系数按JGJ79-2002表4.2.6确定：当压实系数在0.94-0.97时，对于地基基础设计等级为丙级的建筑，其承载力特征值可取250kPa。

四、卵石垫层的计算：
1、依据JGJ79-2002规范第4.2.1条，垫层的厚度Z 应根据下卧层的承载力确定，并符合下式：
Pz+Pcz ≤f az
式中：Pz-垫层底面处的附加压力 Pcz-垫层底面处土的自重压力
f az -垫层底面处土层的地基承载力特征值（深度修正后）。

2、灰土垫层的承载力
卵石垫层的承载力宜通过现场载荷试验确定，本工程的地基础设计等级为丙级，当4:3:3卵石垫层的压实系数不小于0.95时，其承载力特征值f a 可采用250kPa 。

3、计算基础底面面积A ：
卵石垫层的地基承载力特征值﹙不做深度修正﹚f a =250kPa ，单柱荷重标准值F k =2400kN ，基础埋深d=2.50m ，基础及上覆土的平均重度γ=20kN/m 3。

代入矩形基础面积计算公式：A=lb
γd f F a k
-=2400250 2.5*20
-=12.00m 2
基础宽度b=L ≥
d
f F a k
γ-=3.46m ，取b=L=4.0m
4、卵石垫层强度f ak 的验算
卵石垫层的强度要滿足GB5007-2002 规范中5.2.1-1式： f ak ≥p k 求基础底面处的平均压力值p k ：按GB5007-2002 规范中5.2.2-1公式：
A
G F P K
K K +=
式中：F K----上部结构传至基础顶面的竖向压力=2400kN
G K---基础自重和基础上的土重；矩形基础G K =L.b.d.γ
(式中: L 、b 、d 分别为基础础的长度、宽度和埋深； γ 为基础和上伏土的平均重度取20kN/m 3)
A----基础底面面积。

取16.0m 2
基础自重和基础上的土重：G K =4.0×4.0×2.5×20=800 kN 代入公式 A
G F P K
K K +=
=
240080020016+=kPa 卵石垫层的f a =250kPa ≥基础底面处的平均压力值P k =200.00kPa, 卵石垫层的强度滿足要求。

5、卵石垫层厚度验算
1）、求卵石垫层底面处的附加压力值P Z : 矩形基础：p z =
)
2)(2()
(θθztg l ztg b p p bl c ++-K
式中：b---矩形基础底面的宽度=4.0m L---矩形基础的底面长度=4.0m P k ---基础底面压力=200.00kPa
p c ---基础底面处土的自重压力=d γ=2.5×18=45.0kpa z----基础底面下垫层的厚度=1.2m
θ—垫层的压力扩散角灰土取28°(tan28°=0.53)
p z =)2)(2()(θθztg l ztg b p p bl c ++-K =
4.0*4.0*(20045)
89.22(4 2.0*1.2*28)(4 2.0*1.2*28)
kpa tg tg -=++ 2）、求垫层底面处土的自重压力p cz _=i n
i i h ∑=1
γ（垫层底面到地面的距离
为3.7m ，素填土层的平均重度为18.0kN/m 3） p cz =3.7×18.0=66.6kPa p z +p cz =89.22+66.6=155.82kPa
3）、求垫层底面处土层经深度修正后的地基承载力特征值f az ： 可根椐下式计算：f az =f ak +ηd γm(d-0.5)
式中：f az---经深度修正后的下卧层承载力特征值；
f ak----下卧层的承载力特征值=160kPa
ηd-----承载力的深度修正系数=1.0
γm---------基础(垫层)底面以上土的加权平均重度=18.0kPa
d------卵石垫层底面的埋置深度=3.7m
代入公式计算：
f az=f ak+ηdγm(d-0.5)=160+1.0×18.0(3.7-0.5)= 217.6kPa
f az=217.6kPa≥p z+p cz=88.92+66.6=155.82kPa
下卧层强度滿足要求。

6、卵石垫层的宽度
单片垫层的平面处理范围详换填平面布置图，毎边超出独立墙基础外缘宽度，不应小于垫层的厚度，并不应小于1.5m
五、卵石垫层施工：
施工前应先将符合质量要求的卵石填料人工拌合均匀后，运至坑底虚铺40cm厚，在静压前，洒水使填料处于湿润状态（含水量控制在8-12%即可），然后用振动压路机先静压2遍，再振压8遍，碾压时，先按长度方向行驶，然后补压短边没压到的地方，以保证卵石填料均匀获得规定遍数的压实功能。

垫层的底面宜铺设在同一标高上，如深度不同，基底土层面应挖成阶梯或斜坡搭接，并按先深后浅的顺序施工，搭接处应碾压密实。

分段施工时，接头处应做成斜坡，每层错开0.5-1.0米，并应碾实。

在土地其上做卵石垫层时，为防止基坑底面表层软土发生局部破坏，应在基坑底部及四侧先铺一层砂（0.3米）,然后再铺卵石垫层。

砂卵石填料中，不得含有草根、垃圾等有机杂物。

在地下水位高于基坑（槽）底面施工时，应采取排水或降低地下水位的措施，使基坑（槽）保持无积水状态（如用水撼法或插入振动法施工时，应有控制地注水或排水）。

垫层铺筑前，应先验槽，注意浮土应清除，边坡必需是稳定的，以防塌土，如发现基槽（坑）两侧附近如有低于地基的空洞、沟、井、古墓穴等，应在未做地基前加以填实处理。

六、垫层施工质量检验标准及方法：
主要有以下3种方法：
①、静载荷试验法（按GB50007-2002规范附录C、D中的要
求确定）
②、 N120超重型动力触探法；（按有关经验：N120=3-6稍密；
N120=6-10中密；N120=10-20密实；进行确定）
③、灌水法、灌砂法（按GB/T50123-1999 5.3-5.4节要求
试验）各层平均干重度应≥21.0kN/m3(中密)。

七、基坑开挖及边坡稳定
采用大开挖方式进行灰土垫层施工，基坑开挖深度一般达3.7m，椐剪切试验结果，按朗肯理论，粘性土侧壁允许自立高度H C按下式验算：
H C=2c/γ[tna（45+φ/2）]
式中：H C—允许自立高度（米）
c---侧壁土体粘聚力，取标准值22.2kpa
Ф--侧壁土体内摩擦角，取标准值19.50
γ--侧壁土体的天然重度，取平均值18.5kN/m3
经验算,侧壁土层允许自立高度为3.4m，根据当地经验,可以直立开挖，严禁在坡顶面进行堆载和浸水。
