第二章、 粘土胶体化学基础
本章要求重点掌握内容：
1. 几种粘土矿物的晶体构造及其特点。
2. 粘土水化机理。 3. 扩散双电层理论和电解质对电动电势的影响。 4. 胶体体系的基本概念。 5. 聚结稳定性和沉降稳定性概念及其影响因素。
36
学习本章的意义
• 粘土是配浆的基础材料 • 泥浆是粘土 水的溶胶 悬浮体
– 钻井液中活性粘土的数量。 – 水基钻井液都有一个合适的膨润土含量， MBT过高，钻井液的粘度、切力增大，泥饼 增厚，容易造成井下事故。 MBT过小，钻井液的粘度、切力急剧下降， 失水增大。
21
钻井液不应具有的性能
• • • • • • • • 伤害钻井人员，损害或污染环境 对所设计的地层评估有不利的性能 对产层产生伤害 对钻井设备和管材造成较大腐蚀 Detrimental to the operators and environment. Detrimental to the formation evaluation . Cause any formation damage. Cause any corrosion of the drilling equipment and subsurface tubulars.
18
一般分类
淡水 : NaCL 1%; Ca 2 120 mg / L 饱和 ) : NaCL 1%(W / V ) 盐水( 海水 石膏 / 石灰 钙处理( ) : Ca 2 120 mg / L 水基 CaCL2 低固相( PAM ) : S ( V固 ) 4% FA367 V浆 混油(Oil / Water ) : Oil 10 %
34
习题：1、9、10
35
第二章、 粘土胶体化学基础
本章要求重点掌握内容：
1. 几种粘土矿物的晶体构造及其特点。
2. 粘土水化机理。 3. 扩散双电层理论和电解质对电动电势的影响。 4. 胶体体系的基本概念。 5. 聚结稳定性和沉降稳定性概念及其影响因素。
36
学习本章的意义
• 粘土是配浆的基础材料 • 泥浆是粘土 水的溶胶 悬浮体
– 钻井液中活性粘土的数量。 – 水基钻井液都有一个合适的膨润土含量， MBT过高，钻井液的粘度、切力增大，泥饼 增厚，容易造成井下事故。 MBT过小，钻井液的粘度、切力急剧下降， 失水增大。
21
钻井液不应具有的性能
• • • • • • • • 伤害钻井人员，损害或污染环境 对所设计的地层评估有不利的性能 对产层产生伤害 对钻井设备和管材造成较大腐蚀 Detrimental to the operators and environment. Detrimental to the formation evaluation . Cause any formation damage. Cause any corrosion of the drilling equipment and subsurface tubulars.
18

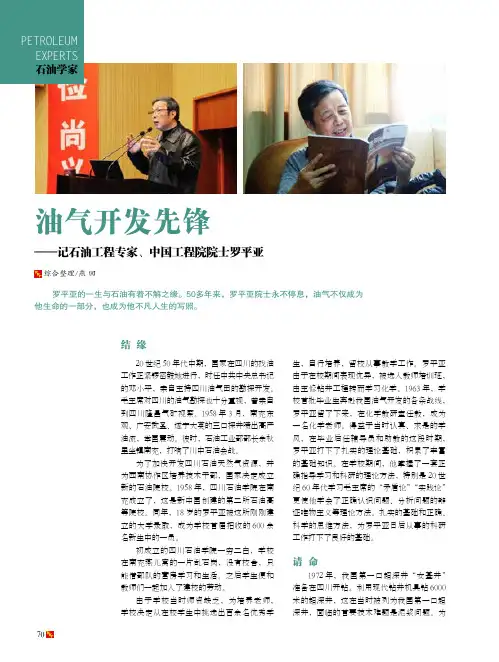

油气开发先锋 ——记石油工程专家、中国工程院院士罗平亚
20世纪50年代中期，国家在四川的找油工作正紧锣密鼓地进行，时任中共中央总书记的邓小平，亲自主持四川油气田的勘探开发。
毛主席对四川的油气勘探也十分重视，曾亲自到四川隆昌气矿视察。
1958年3月，南充东观、广安武圣、遂宁大英的三口探井喷出高产油流，举国震动。
彼时，石油工业部部长余秋里坐镇南充，打响了川中石油会战。
为了加快开发四川石油天然气资源，并为西南协作区培养技术干部，国家决定成立新的石油院校。
1958年，四川石油学院在南充成立了，这是新中国创建的第二所石油高等院校。
同年，18岁的罗平亚被这所刚刚建立的大学录取，成为学校首届招收的600余名新生中的一员。
初成立的四川石油学院一穷二白，学校在南充燕儿窝的一片乱石岗，没有校舍，只能借部队的营房学习和生活。
之后学生便和教师们一起加入了建校的劳动。
由于学校当时师资缺乏，为培养老师，学校决定从在校学生中挑选出百余名优秀学生，自行培养，留校从事教学工作。
罗平亚由于在校期间表现优异，被选入教师培训班，由主修钻井工程转而学习化学。
1963年，学校首批毕业生奔赴我国油气开发的各条战线，罗平亚留了下来，在化学教研室任教，成为一名化学老师。
得益于当时认真、求是的学风，在毕业后任辅导员和助教的这段时期，罗平亚打下了扎实的理论基础，积累了丰富的基础知识。
在学校期间，他掌握了一套正确指导学习和科研的理论方法，特别是20世纪60年代学习毛主席的“矛盾论”“实践论”更使他学会了正确认识问题、分析问题的辩证唯物主义等理论方法。
扎实的基础和正确、科学的思维方法，为罗平亚日后从事的科研工作打下了良好的基础。
请 命1972年，我国第一口超深井“女基井”准备在四川开钻。
利用现代钻井机具钻6000米的超深井，这在当时被列为我国第一口超深井，面临的首要技术难题是泥浆问题。
为罗平亚的一生与石油有着不解之缘。
50多年来，罗平亚院士永不停息，油气不仅成为他生命的一部分，也成为他不凡人生的写照。
综合整理/燕 回油气开发先锋——记石油工程专家、中国工程院院士罗平亚石油学家PETROLEUM EXPERTS结 缘了攻克这一难题，1973年冬，承担超深井钻井任务的四川石油管理局成立了“三结合”泥浆技术攻关组，要求西南石油学院（1970年四川石油学院更名为西南石油学院）派一名教师到钻井现场协同攻关。
页岩气有效开发的钻井液技术探讨(罗平亚)
2012年3月5日，温家宝总理在十一届人 大五次会议政府工作报告中指出：我国 要“加快页岩气勘探开发攻关”
一、立项依据
2012年3月13日，国家发改委、财政部、国土资源部和国家能 源局发布了《页岩气发展规划(2011-2015年)》。 到2015年，国内页岩气产量将达65亿方 探明页岩气地质储量6000亿方 可采储量2000亿方
2012年4月11日，国务院召开常务会议，决定加大页岩气科技
攻关。页岩气勘探开发列为国家重大专项的重要内容，并正拟 列为新的一个(第十七或第十八) 国家重大专项。
页岩气的有效开发己成为是国家的重大需求，
页岩含气是人们早已知道的事情,但由于页岩气藏含气量
远远低于常规天然气藏,而且自身渗透性极低及页岩中天然气
只能是经验的合理应用！
20
20
而页岩地层钻长水平井难题的本质是: 1、水平段井眼的井壁地层坍塌压力大于同层直井井眼的井壁地层坍 塌压力(一般正常情况下水平井大于0,而直井可能=0)。 2、泥浆的抑制性不能有效抑制页岩水化澎涨作用, 造成井壁不稳定,而 长井段水平井钻井造成的地层长期浸泡而大大激化了这种作用。而不能 准确评价这种作用的大小及影响程度。 3、泥浆对页岩地层大量裂缝的侵入必大大幅加地层的P塌,从而导至 严重的井壁不稳定,而泥浆密度越大影响越大,而地层长期浸泡而大大加剧 了这种作用。而不能准确评价这种作用的大小及影响程度。 (其中1是力学因素;2、3是(泥浆)化学因素。然而决定井壁稳定问题是 岩石力学与化学耦合的结果)
23
决定P塌的因素:
P塌与地应力方向和大小、岩石的力学性质、岩 体强度、强度（破坏）准则有关；
与岩石物性（渗透率、裂缝发育程度与状态、 界面润湿性……）、地层流体组成性质有关； 与地层流体压力(泥浆柱作用下)、岩石组成、 产状及水化状态有关； 与井眼状态（斜度、方位…）等因素有关；

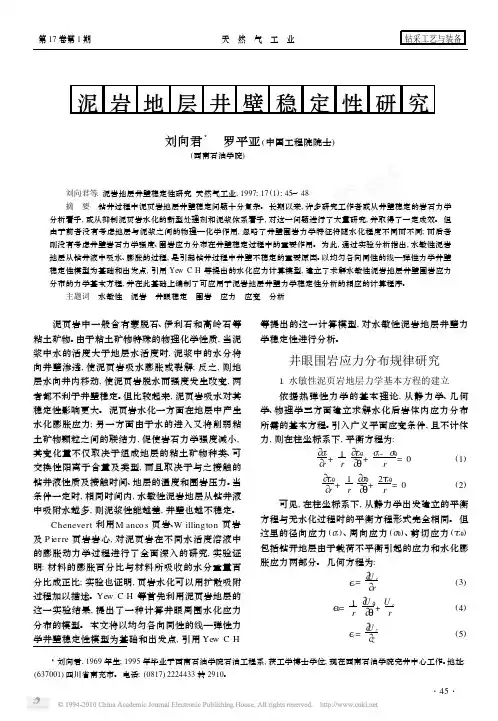

泥岩地层井壁稳定性研究
