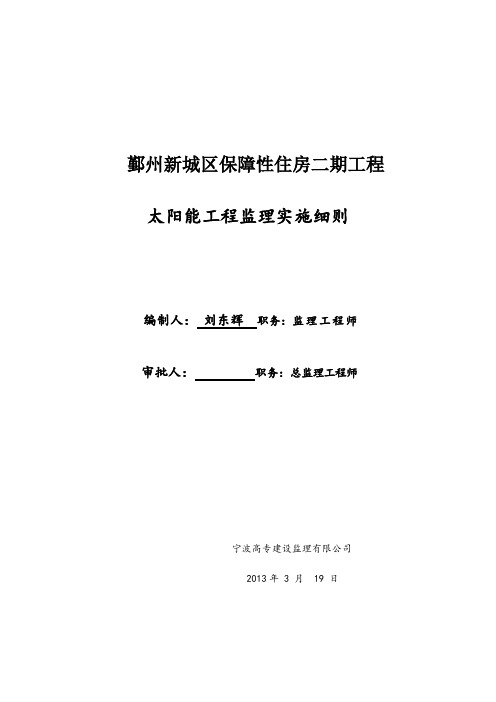

鄞州新城区保障性住房二期工程太阳能监理实施细则
鄞州新城区保障性住房二期工程太阳能工程监理实施细则编制人：刘东辉职务：监理工程师审批人：职务：总监理工程师宁波高专建设监理有限公司2013年 3 月 19 日太阳能工程监理实施细则一、工程概况：工程名称：鄞州新城区保障性住房二期工程工程地点：宁波市鄞州区首南街道石路头村。
基地规划东侧为宁南南路、南侧为庆元大道、西侧为它山堰路、北侧为规划道路。
建设单位：宁波市鄞州区城市建设投资发展有限公司设计单位：宁波市鄞州建筑设计院承包单位：浙江新中源建设有限公司建筑规模：总建筑面积150656平方米，其中地下建筑面积31534.6平方米；建筑功能：地下室一层主要功能为汽车库、非机动车库及配套设备用房；地上一、二层为物业管理用房和配套便民用房及架空层；三层及以上为住宅和公寓用房，共2211套；场地概况：设计将太阳能系统安装于楼顶（屋顶）。
水箱置于室内。
用水情况：1#楼36户，每户100L，基础水温为15℃，设计用水温度为60℃；用水方式：24小时；辅助能源：电加热。
二、编制依据：1、《民用建筑太阳能热水系统应用技术规范》GB 50364-20052、《太阳能热水系统与建筑一本化设计施工及验收规程》DBJ13-20093、《太阳热水系统设计、安装及工程验收技术规范》GB/T18713-20024、《管道和设备保温、防结露及电伴热》03S4015、《太阳能集中热水系统选用与安装》06SS1386、《建筑给排水设计规范》GB50015-20097、《太阳能热水器安装与建筑构造》L05SJ004三、设计参数：1、太阳能辐照量选取：依据国家建筑标准设计图集06SS138 《太阳能集中热水系统选用与安装》中附录一:《主要城市各月设计用气象参数》中选用；集热面积补偿比选取：依据国家建筑标准设计图集06SS138 《太阳能集中热水系统选用与安装》中附录一:《主要城市太阳能集热面积补偿比》中选用；四、监理控制要点：1、本工程设计包括太阳能集热系统，太阳能控制系统，太阳能集热器和水箱基础；2、太阳能系统集热方式：太阳能集热器和水箱之间温差循环，系统为非承压系统。
宁波市民用建筑节能工程质量监督管理实施细则
宁波市区民用建筑节能工程质量监督管理实施细则第一条为进一步加强本市民用建筑节能工程质量监督管理工作,强化建筑节能工程施工和验收管理,提高建筑工程节能效果,根据《建筑节能工程施工质量验收规范》GB50411-2007(以下简称《规范》)、《宁波市民用建筑节能工程质量管理暂行规定》(甬建发〔2007〕365号)以及国家、省、市相关法律法规和技术标准、规范规程,结合本市实际,制定本实施细则。
第二条宁波市区范围内(海曙、江东、江北、国家高新区)新建、改建、扩建的民用建筑工程节能施工质量验收均应遵守本实施细则。
第三条本实施细则所称民用建筑是指居住建筑和公共建筑。
本实施细则所称民用建筑节能是指民用建筑在设计、建造过程中,在保证建筑使用功能和室内环境质量的前提下,降低建筑能源消耗,合理、有效的利用能源的活动。
第四条建设、设计、施工、监理、施工图审查机构及工程质量检测机构等单位应严格执行国家、省、市有关建筑节能的法律法规和技术标准、规范规程,并按本实施细则的要求及时做好建筑节能施工质量的验收,依法对民用建筑节能质量负责。
第五条建设单位应按照建筑节能标准委托工程项目的设计。
设计单位应严格按照国家、行业和地方建筑节能设计标准进行建筑节能设计。
建筑节能设计文件应送施工图审查机构进行审查,当设计变更涉及建筑节能效果时,应送原审图机构重新审查。
所有施工图及设计修改图纸均应加盖审查机构专用审图章。
第六条建设单位办理工程质量监督登记手续时,应提供建筑节能设计文件的施工图审查意见,并填写《宁波市居住建筑节能审查备案登记表》(或《宁波市公共建筑节能审查备案登记表》)。
建筑节能工程采用的新技术、新设备、新材料、新工艺,应按照有关规定进行评审、鉴定及备案。
建筑节能设计文件审查不合格或未经审查的项目,不予办理监督登记手续。
第七条建筑工程实行总承包制。
建筑节能工程实行分包时,分包单位应具有相应的资质。
施工单位应对从事建筑节能工程施工作业的人员进行技术交底和必要的实际操作培训。
宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收实施细则
宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收实施细则１总则1.0.1 为规范宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收，推动太阳能热水系统这一绿色能源体系的广泛应用，制定本实施细则。
1.0.2 本实施细则适用于宁波市新建、改建、扩建的公共建筑及居住建筑分户式和集中式太阳能热水系统。
在既有居住建筑及其它民用建筑上设置太阳能热水系统，可参照执行。
1.0.3 新建十二层及以下的居住建筑及有热水系统要求的公共建筑，建设单位应为全体用户配置太阳能热水系统，并做好太阳能热水系统与建筑的一体化工作。
其它民用建筑推广应用太阳能热水系统。
1.0.4 当在既有建筑上增设或改造已经安装的太阳能热水系统时，应进行建筑结构安全性复核，并应满足建筑、结构及其它相应的安全性要求。
1.0.5 当在建筑物上安装、设计太阳能热水系统时，应进行日照模拟分析，不得降低相邻建筑物的日照标准，其中小高层及高层住宅区域规划设计及进行日照分析时，宜为太阳能热水系统的应用预留条件。
1.0.6 民用建筑太阳能热水系统的设计、安装及验收，除应符合本实施细则外，尚应符合国家、省现行的有关标准的要求。
3 基本规定3.0.1 太阳能是一种可再生的绿色能源，民用建筑的生活热水制取应优先采用太阳能热水系统。
3.0.2 太阳能热水系统设计应遵循因地制宜的原则，需建立在宁波本地区可靠的气候资料基础上（太阳逐时辐射模型），可采用宁波市典型气象年数据文件中的辐射数据（详附录A）。
3.0.3 高层类（12层以上）住宅及公共建筑宜在条件许可的前提下，尽量选取合理的太阳能热水系统制取生活热水。
也可以采用栏板式、阳台式集热器制取生活热水，但应保证集热器能充分地采集阳光。
3.0.4 新建建筑太阳能热水系统应纳入建筑工程设计，统一规划、同步设计、同步施工、同步验收，与建筑工程同时投入使用，不得采用管道预留、用户自理的方式。
3.0.5 太阳能热水系统的设计应进行技术经济性比较，包括太阳能保证率、太阳能热水系统经济回收期的测算等，应充分考虑用户使用、施工安装和维护的要求，进行合理化的设计分析。
宁波太阳能热水器工程施工
宁波太阳能热水器工程施工随着科技的不断发展，太阳能热水器已经成为了现代家庭和公共场所的重要设备之一。
它利用太阳能将光能转化为热能，为人们提供方便、节能的热水。
宁波作为一个经济发达的城市，对太阳能热水器的应用也越来越广泛。
那么，在宁波地区进行太阳能热水器工程施工需要注意哪些问题呢？一、选择合适的太阳能热水器首先，要选择适合宁波地区气候和需求的太阳能热水器。
宁波属于亚热带季风气候，四季分明，阳光充足。
因此，选择太阳能热水器时应考虑其适应性、保温性能和集热效率等因素。
根据宁波地区的实际需求，可以选择家用太阳能热水器、商用太阳能热水器等不同类型的设备。
二、合理规划安装位置太阳能热水器的安装位置对其工作效率和使用效果有很大影响。
在选择安装位置时，应充分考虑以下因素：1. 光照条件：太阳能热水器需要充足的阳光照射，以保证其正常工作。
因此，安装位置应选择在阳光充足的地方，避免被建筑物、树木等遮挡。
2. 安全性能：太阳能热水器的安装位置应选择在安全的地方，避免发生意外事故。
例如，安装在高层建筑的屋顶时，要确保热水器与建筑物的固定牢固，防止脱落。
3. 便于维护：太阳能热水器应选择安装在便于维护和检修的位置，以便于日常管理和维修。
三、专业施工队伍太阳能热水器的安装需要专业知识和技能。
因此，选择一支具备相关资质和经验的施工队伍非常重要。
在宁波地区，有许多专业的太阳能热水器安装公司，他们具备丰富的施工经验和技术实力，能够为用户提供优质的服务。
在选择施工队伍时，应关注以下几点：1. 资质认证：选择具备相关资质认证的施工队伍，以确保施工质量和安全。
2. 口碑评价：通过网络、朋友等渠道了解施工队伍的口碑和评价，选择信誉良好的公司。
3. 售后服务：了解施工队伍的售后服务政策，选择提供长期售后服务的公司。
四、注意施工细节太阳能热水器的安装过程中，施工细节也非常重要。
以下是一些需要注意的问题：1. 管道连接：太阳能热水器的管道连接应牢固，防止泄漏。
建筑施工设计说明
一、建筑总说明1.工程概况中国科学院宁波材料技术与工程研究所二期工程位于宁波市镇海区庄市街道东南.该园区已建成的一期内容包括科研主楼、公寓楼、食堂以及碳纤维实验室各一栋，建筑面积约5.1万平米.二期工程的项目用地约8。
12公顷，建筑面积为89482平方米,其中地上81230平方米、地下8252平方米。
内容包括:科研区（新能源技术研究所和先进制造技术研究所及其配套）、办公和孵化区（行政办公楼和育成中心）、生活区（博士后公寓、研究生公寓及扩建的食堂)、附属配套区(学术交流中心）、以及分别设置的地下车库兼人防。
由于分期设计和出图，本次(第二次）施工图的设计内容主要为科研区、办公和孵化区，即科研楼一栋:建筑面积37030平方米；行政办公楼和育成中心：建筑面积19030平方米。
1.1工程名称：中国科学院宁波材料技术与工程研究所二期工程;1.2建设单位：中国科学院宁波工业技术研究院(筹）；1.3建设地点：宁波市镇海区庄市街道东南；1.4基地面积：81200平方米；1.5总建筑面积：89482平方米，其中：地上81230平方米,地下8252平方米;1.6行政办公和育成中心建筑面积：11710平方米，地下7353平方米；1.7建筑层数:地上5层，地下1层;1.8建筑高度: 23米；1.9建筑分类：多层建筑;1.10建筑耐火等级：地上二级，地下一级；1.11抗震设防:按7度设防；1.12结构形式：钢筋混凝土框架结构；1.13技术经济指标:详见总平面图纸相关内容。
1.14建筑使用年限：50年.1.15屋面防水等级 :II级。
1.16人防等级:为常6核6二等人员隐蔽部和物资库根据合同,上海建筑设计研究院有限公司不承担以下专项设计及实验室工艺设计等内容：人防专项设计、景观绿化、室内二次装修、基坑围护设计、智能化设计、幕墙深化设计、厨房工艺、污水处理工艺、泛光照明等。
2.设计依据2.1宁波市发展和改革委员会文件甬发改会纪【2010 】74号《中国科学院宁波材料技术与工程研究所二期工程初步设计审查会议纪要》（2010年6月30日）。
(建筑工程管理)民用建筑与太阳能热水系统一体化设计安装验收
（建筑工程管理）民用建筑与太阳能热水系统一体化设计安装验收目录1总则2引用标准3术语4基本要求4.1基本规定4.２技术要求5太阳能热水系统与建筑一体化计5.1建筑总体规划设计5.2太阳能热水系统与建筑设计5.3太阳能集热器的布置6太阳能集热系统6.1太阳能集热器6.2集热循环水箱6.3集热循环管路6.4集热循环水泵6.5辅助热源和辅助加热装置6.6热泵供热系统的应用7集中热水供应系统7.1热水用水定额、水温和水质7.2热水供应系统选择7.3热水量、耗热量和太阳能集热器集热面积的计算1总则1.0.1为规范我省建筑太阳能热水系统一体化的设计、安装和工程验收，确保我省民用建筑太阳能热水系统安全可靠、性能稳定、与建筑和周围环境协调统一及工程质量，特制定本规程。
1.0.2本规程适用于为我省新建、改建和扩建的民用建筑上安装的太阳能热水系统，及改造既有建筑上已安装的太阳能热水系统和在既有建筑上增设太阳能热水系统。
1.0.3太阳能热水系统设计应纳入建筑规划和建筑设计，做到统一规划、同步设计、同步施工，与建筑工程同时投入使用。
1.0.4集中供热的太阳能热水系统中，太阳能集热器应做成模块，实现标准化、系列化、多样化。
1.0.5改造既有建筑上安装的太阳能热水系统和在既有建筑上增设太阳能热水系统应由具有相应资质的建筑设计单位进行。
1.0.6民用建筑太阳能热水系统的设计、安装、调试和工程验收，除应符合本规程外，尚应符合国家现行的有关标准规范的规定。
下列标准所包括的条文，通过在本规程中引用而成为本规程的条文。
本规程出版时，所有版本均为有效。
所有版本都会被修订，使用本规程的各方应探讨使用下列最新版本的可能性。
NY/T514-2002带电辅助加热家用太阳热水器安全与质量要求DB34/235-20023术语3.0.1民用建筑residentialbuilding供人们居住使用的建筑。
包括住宅、宿舍、旅馆等建筑。
3.0.2低层住宅（别墅）lowstoreyhousing一层至三层的住宅建筑3.0.3多层住宅multifloorhousing四层至六层的住宅建筑3.0.4中高层住宅mid-tallstoreyhousing七层至九层的住宅建筑3.0.5平屋面planeroof坡度小于10°的建筑屋面。
太阳能安装及验收标准
太阳能安装及验收标准太阳能安装技术规范要求1、勘察安装现场1.1安装工进入现场后，根据有关部门提供的“安装地形勘察记录表或勘察记录”查看安装现场，如楼层高度、朝向、有无遮挡、水池高度、水池体积、水位高度、水池分布、供水情况、附近是否有高压线，地面是否湿滑，楼顶隔热层是否易裂、易碎等确定安装方案，按“安全操作规程”进行工作。
1.2确定集热器摆放位置1.2.1集热器应尽量垂直或平行于建筑物的座向，集热器方向正对南方，如正南方向有遮挡物时，可在偏西小于20?角，偏东小于10?角范围内变动(尽量朝偏西15?角方向调整)。
1.2.2 对大面积片装用户，要考虑整体局美观，做到横平竖直整齐有序，左右间距一致。
1.2.3 两排集热器或成套热水器前后距离一个般不少于:a)集热器或成套热水器高度的1倍。
b) 特殊地形不能满足以上条件的，安装人员可以先合理的进行调整，但是最后必须向部门领导汇报。
1.2.4 集热器应避免受其它建筑物或设施的影响，如遇前方有遮挡物，集热器离遮挡物的距离为遮挡物的高度。
特殊情况可根据实际进行适当调整(以冬天正午无遮挡为准)。
屋面面积不够摆放，上报公司领导处理。
1.2.5 对单装用户，热水器要尽量安置在客户住房上方，不能影响其它设施的正常使用。
1.2.6 确定管道走向后，安装排布整齐、有序、均匀合理。
a)顶层用户冷水管进水口位置离水源最近。
按顶层到底层依次渐远顺序排列。
b)热水箱出水口至下房立管的热水管，按顶层最长，底层最短顺序排布。
尽量使其热水管在屋顶长度缩短。
1.2.7 取水管管径选择根据热水器套数、屋顶水池水位高度参照“热水器取水管管径表”选择取水管管径。
热水器取水管管径表套数 1 2-4 4-6 7-15 水位1.5-2.0米 DN15 DN 20 DN 25 DN 402.0-4米 DN15 DN 20 DN 25 DN 25 2(热水器的安装2.1支架的安装支架按照安装说明书进行组装，螺帽前必须加垫平垫，避免支架涂层划伤，拧紧所有螺丝，使其稳固，安入到选定的位置。
太阳热水系统一体化设计安装与验收规程
太阳热水系统一体化设计安装与验收规程一、范围本规程适用于太阳能热水系统一体化设备的设计、安装和验收。
二、设计要求1. 系统设计要满足当地的气候条件，并考虑到太阳热水系统的日常使用水量。
2. 设计应充分利用太阳能资源，确保系统的高效利用。
3. 设计要排除系统中的水、气体和杂质的清除装置，以确保系统的正常运行。
4. 设计应考虑系统的安全性和可靠性，合理布置各个部件的位置和管道的走向。
5. 设计应符合相关国家和行业标准，确保系统达到质量和技术要求。
三、安装要求1. 安装必须由具备相关资质和经验的专业安装人员进行。
2. 安装前，必须进行系统的检查和验收，确认所使用的设备和材料与设计要求一致。
3. 安装过程中，应注意对设备和管道的保护，避免破坏和损坏。
4. 安装中必须遵循相关安全操作规程，确保安全施工。
5. 安装完成后，应对系统进行试运行和调试，确保各个部件正常运行。
6. 安装人员还应向用户提供系统的使用和维护说明，确保用户能正确使用和保养系统。
四、验收规程1. 验收前，安装人员应对系统进行自检，确保系统的各项指标符合设计要求。
2. 进行系统的验收测试，包括冷启动、热启动和太阳能集热器的运行测试等。
3. 测试中，应检查系统各部件的工作状态和水温等指标，确保系统正常工作且达到设计要求。
4. 验收人员应对系统的安全性和可靠性进行评估，检查系统的绝缘性能、安装工艺和管道的连接等。
5. 验收合格后，安装人员应向用户提供验收报告书，并在系统上标注验收日期和安装单位的名称。
五、质量保证1. 设备和材料的选择应符合国家标准要求，保证质量。
2. 使用过程中，应按照说明书进行正确使用和保养，避免误操作导致故障。
3. 定期对系统进行维护和保养，确保系统的正常运行。
4. 在保修期内，如有故障需及时联系安装单位进行维修或更换。
六、附则本规程自发布之日起执行，如有需要对规程进行修改和补充，由相关部门负责制定并公布。
七、培训与指导1. 安装人员在完成安装任务后，应对用户进行相关培训，教授其正确使用和维护系统的方法。
太阳能热水系统设计、安装及验收规范
太阳能热水系统设计、安装及工程验收技术规范（试行）1范围本标准规定了太阳热水系统设计、安装要求及工程验收的技术规范。
本标准规范适用于提供生活用及类似用途热水的储水箱容积大于0.6m³的具有液体传热工质的强迫循环太阳热水系统。
这些系统根据当地条件单独设计和安装。
2引用标准GBJ 205——1983 钢结构工程施工及验收规范GB/T 700——1988 碳素结构钢GB/T 714——2000 桥梁用结构钢GB/T 4706.1——1998 家用和类似用途电器的安全第一部分：通用要求（eqv IEC335——1:1991）GB/T 4272——1992 设备及管道保温技术通则GB/T 8175——1987 设备及管道保温设计导则GB 8877——1988 家用电器安装、使用、检修安全要求GB/T 12936——1991 太阳能热利用术语GB 14536.1——1998家用和类似用途电自动控制器第一部分：通用要求GB/T 15513——1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法GB/T 17581——1998真空管太阳集热器GB 50057——1994建筑物防雷设计规范GB 50171——1992 电器装置安装工程盘、柜及二次回路结线施工及验收规范GB 50207——1994 屋面工程技术规范GB 50258——1996 电气装置安装工程1KW及以下配线工程施工及验收规范JB 4088——1999 日用管状电热元件3 定义3.1顶水法利用水的压力将冷水从储水箱或集热器底部注入系统并将储水箱中的热水从储水箱的上部顶出的取热水方法。
3.2 膨胀罐和泄压阀系统中，介质预热膨胀，膨胀罐是安装于系统循环管路上为这种体积变化提供空间的容器，泄压阀是保证设备和管道内介质压力在设定压力之下，保护设备和管道，防止发生意外。
4 系统类别与特征4.1强迫循环系统强迫循环系统是利用机械设备等外部动力迫使传热工质通过集热器进行循环的太阳热水系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收实施细则１总则1、0、1 为规范宁波市民用建筑太阳能热水系统与建筑一体化设计、安装及验收,推动太阳能热水系统这一绿色能源体系得广泛应用,制定本实施细则。
1、0、2 本实施细则适用于宁波市新建、改建、扩建得公共建筑及居住建筑分户式与集中式太阳能热水系统。
在既有居住建筑及其它民用建筑上设置太阳能热水系统,可参照执行。
1、0、3 新建十二层及以下得居住建筑及有热水系统要求得公共建筑,建设单位应为全体用户配置太阳能热水系统,并做好太阳能热水系统与建筑得一体化工作。
其它民用建筑推广应用太阳能热水系统。
1、0、4 当在既有建筑上增设或改造已经安装得太阳能热水系统时,应进行建筑结构安全性复核,并应满足建筑、结构及其它相应得安全性要求。
1、0、5 当在建筑物上安装、设计太阳能热水系统时,应进行日照模拟分析,不得降低相邻建筑物得日照标准,其中小高层及高层住宅区域规划设计及进行日照分析时,宜为太阳能热水系统得应用预留条件。
1、0、6 民用建筑太阳能热水系统得设计、安装及验收,除应符合本实施细则外,尚应符合国家、省现行得有关标准得要求。
3 基本规定3、0、1 太阳能就是一种可再生得绿色能源,民用建筑得生活热水制取应优先采用太阳能热水系统。
3、0、2 太阳能热水系统设计应遵循因地制宜得原则,需建立在宁波本地区可靠得气候资料基础上(太阳逐时辐射模型),可采用宁波市典型气象年数据文件中得辐射数据(详附录A)。
3、0、3 高层类(12层以上)住宅及公共建筑宜在条件许可得前提下,尽量选取合理得太阳能热水系统制取生活热水。
也可以采用栏板式、阳台式集热器制取生活热水,但应保证集热器能充分地采集阳光。
3、0、4 新建建筑太阳能热水系统应纳入建筑工程设计,统一规划、同步设计、同步施工、同步验收,与建筑工程同时投入使用,不得采用管道预留、用户自理得方式。
3、0、5 太阳能热水系统得设计应进行技术经济性比较,包括太阳能保证率、太阳能热水系统经济回收期得测算等,应充分考虑用户使用、施工安装与维护得要求,进行合理化得设计分析。
3、0、6 太阳能热水器宜与使用辅助能源得水加热设备联合使用,共同构成带互补热源得太阳能热水系统。
3、0、7 太阳能热水系统就是热源系统与热水供应系统得有机综合。
其中得热水供应系统应符合现行国家标准《建筑给水排水设计规范》(GB50015-2003)中得有关规定。
4 规划及建筑设计4、1 规划设计4、1、1 应用太阳能制备生活热水得民用建筑规划应考虑太阳能热水系统与建筑一体化设计。
4、1、2 设计安装太阳能热水系统得建筑单体或建筑群体,特别就是安装太阳能集热器得建筑,宁波主要朝向宜朝南偏东15°及南偏西15°范围内,建筑体形及空间组合应与太阳能热水系统紧密结合,为充分接受太阳能照射尽量创造条件。
4、1、3 应用太阳能热水系统得民用建筑(尤其居住建筑),建筑间距应满足所在地区日照间距要求。
4、1、4 在装置太阳能集热器得建筑周围设计景观设施及周围环境配置绿化时,应注意避免对投射到太阳能集热器上得阳光造成遮挡。
4、1、5 规划设计需综合考虑宁波地域特征,包括气候、纬度、日照条件等,了解业主对热水得主观使用需要(使用量得多少、使用时间等),明确规划区域内辅助常规能源得类型(电、煤气、天然气等),分析业主经济承担能力,综合确定太阳能热水系统应用得规模及形式。
4、2 建筑设计4、2、1 太阳能热水系统与建筑得一体化设计,应贯穿从方案设计到施工图设计得全过程。
4、2、2 建筑设计应合理确定太阳能热水系统在建筑中得位置。
布置9在建筑屋面、墙面、阳台或其它位置得太阳能热水系统得各组成部分,应与建筑整体有机结合,共同构成建筑元素,满足建筑造型、建筑使用功能与建筑防护功能等要求。
4、2、3 布置在建筑外部位置上得太阳能集热器及其它系统部件应与周围环境相协调,不应对周围环境产生视觉污染与降低相邻建筑得日照标准。
4、2、4 设置在任何部位得集热器及其它系统部件应与建筑有可靠得连接,保证集热器安全、稳固。
集热器等部件也不应影响该建筑部位得承载能力与防护、排水、防雷等功能。
4、2、5 集热器得安装部位应避免建筑自身及周围设施得遮挡,并满足集热器日照累计时数在冬至日不少于4小时得要求。
4、2、6 建筑设计应满足太阳能热水器得安装与维修得安全要求,并设置日常维护检修得公共通道,避免公共管道与非本户管道维修入户。
4、2、7 在安装太阳能集热器得建筑部位,应设置防止太阳能集热器损坏后部件坠落伤人得安全防护措施。
4、2、8 太阳能集热器不应跨越建筑得变形缝设置。
4、2、9 建筑设计应考虑储热水箱、水泵机组、辅助加热装置及控制系统等用房面积。
设置水泵机组与储热水箱得位置应具有相应得防水、排水措施。
4、2、10 合理布置户内管线走向,管线布置应集中、整齐。
垂直集中管线应设置管道井,管道井应预留检修门或检修口。
104、2、11 设置太阳能集热器得平屋面应符合下列要求:1、太阳能集热器支架应与屋面预埋件固定牢固,并应在地脚螺栓周围作防水密封处理;2、在屋面防水层上安装集热器时,防水层应上包到支座上表面,并在基座下部加铺附加防水层;3、集热器不得直接安装在屋面保温层上;4、集热器周围得检修通道以及从屋面出入口到集热器之间得人行通道应铺设刚性保护层;5、集热循环管线穿过屋面时,应预埋相应得防水套管,不得在已做好得防水保温屋面上打洞凿孔。
4、2、12 设置太阳能集热器得坡屋面应符合下列要求:1、屋面坡度宜根据太阳能集热器接收阳光得最佳倾角来确定坡屋面得坡度。
当采用春分或秋分所在月得日平均辐照量作为计算依据时,宜使集热器安装倾角略大于当地纬度,以提高冬季得集热效果;2、坡屋面上得集热器宜采用顺坡架空安装或顺坡镶嵌安装;3、集热器在坡屋面上安装时,应合理布置集热循环管线,并应与屋面造型相协调,穿过屋面得循环管线应预埋防水套管,防水套管宜顺坡穿过斜屋面,并应在屋面防水施工前埋设完毕。
4、3 结构设计4、3、1 结构荷载计算应包括太阳能热水系统在内得全部荷重。
114、3、2 结构设计应为太阳能热水系统安装埋设预埋件或其她连接件。
连接件与主体结构得锚固承载力设计值应大于连接件本身得承载力设计值。
4、3、3 轻质填充墙不应作为太阳能集热器得支承结构。
4、3、4 太阳能热水系统结构设计应计算下列作用效应:1、非抗震设计时,应计算重力荷载与风荷载效应;2、抗震设计时,应计算重力荷载、风荷载与地震作用效应。
5 系统选择5、1 系统分类5、1、1 太阳能热水系统按其集合程度分为:1、分户集热、分户储热得分户式太阳能热水系统;2、集中集热、分户储热得半集中式太阳能热水系统;3、集中集热、集中储热得集中式太阳能热水系统。
5、1、2 太阳能热水系统按集热方式分为:1、利用温差异重得热虹吸进行循环集热得自然循环系统;2、利用水泵及控制系统强制循环集热得强制循环系统;3、传热工质通过定温控制依靠管网水压力一次经过集热器集热后进入储热水箱或用水点得非循环直流式太阳能热水系统。
5、1、3 太阳能热水系统按集热器及储热水箱得分合状态分为:1、分离式太阳能热水系统12分离式太阳能热水系统将集热器与储热水箱分离设置,一般用于承压式强制循环系统,但也有用于自然循环系统。
在用于自然循环系统中,必须进行自然循环压力差计算,保证循环效果。
2、整体式太阳能热水系统整体式太阳能热水系统将集热器与储热水箱整体式设置,一般用于自然循环系统中。
5、1、4 太阳能热水系统按被加热水得加热方式分为:1、太阳能集热器直接加热被加热水得直接加热系统;2、太阳能集热器首先加热传热工质,再由传热工质通过换热器加热被加热水得间接加热系统。
5、2 系统选择5、2、1 在不同得民用建筑中,应根据不同得供水要求与条件选用合理得太阳能热水系统(详见附录C)。
5、2、2 别墅及排屋住宅中,宜采用分离承压式强制循环得分户式系统。
5、2、3 低层及多层住宅中,在建筑造型允许得前提下,宜优先选用集中集热-分户储热得半集中式太阳能热水系统或阳台壁挂式太阳能热水系统。
也可选取普通直插—分户式太阳能热水器(注意管路布置)、屋面集中集热—集中供热水系统。
若采用阳台(外墙及女儿墙等)壁挂得分体式太阳能热水系统,应保证集热器能充分采集阳光(冬13至日日照时间满足4h);5、2、4 当太阳能热水系统中得用水点设有冷热水混合器或混合龙头时,冷热水供应系统在配水点处应有相近得水压。
5、2、5 分户式太阳能热水系统各户管道独立,管线数量较多,管线得布置应考虑检修得可行性,并且要求任何一组(根)管线检修或更换时不影响其它管线得正常使用。
5、2、6 集中集热、分户储热得半集中式太阳能热水系统,为便于热水得计量与热水得循环加热,宜采用间接式加热系统,但应有可靠得技术措施保证户内得热量(水)不外流至管网。
5、2、7 集中集热、集中储热得集中式太阳能热水系统应适当控制系统规模,避免管线过长,热损失量过大。
5、2、8 高层住宅建筑中,在屋面资源不能满足集热器布置要求得前提下,可以采用分段供应热水得方法部分满足上部建筑得太阳能热水系统得集热要求,或采用栏板式、阳台式集热器制取生活热水,但应保证集热器全年能充分地采集阳光,保证冬至日热水器采光面上得累积日照时数不少于4小时。
5、2、9 有生活热水需求得公共建筑(例如酒店、单身公寓及医院等)中,在建筑造型允许得前提下,宜优先选用集中集热-储热-集中供热得集中式太阳能热水系统。
146系统设计6、1 一般规定6、1、1 民用建筑太阳能集热器,应根据各种集热器得技术经济性能确定采用平板型集热器、真空管集热器或其它先进适用得集热器。
对于冬季易结冰区域,若采用平板式集热器,应注意防冻控制设计。
6、1、2 采用太阳能热水器供热水得民用建筑,应根据建筑类型及室内给水系统得条件,经综合技术分析选择太阳能热水系统得类型。
6、1、3 安装在建筑物屋面、墙面、阳台与其它部位得太阳能集热器、支架及连接管线,应预设预埋固定件与套管。
6、1、4 太阳能热水系统得垂直管线不应明敷在建筑外墙上,严禁敷设在建筑物得风道内。
6、2 集热器6、2、1 集热器得最佳安装方位应朝向正南或正南偏西,若受条件限制时,其偏差允许范围宜在正南±15°以内。
6、2、2 单个集热器得安装倾角,应根据热水得使用季节与地理纬度确定,太阳能集热器得安装倾角α(°)与集热器安装地理纬度φ(°)宜符合下列规定:1、偏重考虑春、夏、秋三季使用效果时α=φ2、偏重考虑夏季使用效果时α=φ-(0~10)°153、偏重考虑冬季使用效果时α=φ+(0~10)°式中α——太阳能集热器得安装倾角(°)φ——集热器安装地得地理纬度(°)。
