c语言实现单片机控制步进电机加减速源程序
c语言电动机正转反转程序,步进电机正反转和加速减速c源程序
c语⾔电动机正转反转程序,步进电机正反转和加速减速c源程序这是⼀个群⾥朋友发给我的步进电机实现正转反转和加速减速的单⽚机c语⾔源程序，这⾥给⼤家共享下，有需要的朋友直接复制到keil⾥编译就可以了，程序已测试成功。
/*****************************************单4拍正转 zheng[]={0x01,0x08,0x04,0x02}单4拍反转 fang[]={0x01,0x02,0x04,0x08}双4拍正转 zheng[]={0x09,0x0c,0x06,0x03}双4拍反转 fang[]={0x03,0x06,0x0c,0x09}单双8拍正转 zheng[]={0x01,0x09,0x08,0x0c,0x04,0x06,0x02,0x03}单双8拍反转 fang[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x09}*****************************************/#include"reg51.h"#include"intrins.h"#define uchar unsigned char#define uint unsigned intbit front_move,back_move;uchar jzaj(void); //单4拍正转 zheng[]={0x01,0x08,0x04,0x02}; 单4拍反转 fang[]={0x01,0x02,0x04,0x08};void ajcl(uchar jz);void delay(uchar del);uchar code zheng[]={0x01,0x09,0x08,0x0c,0x04,0x06,0x02,0x03};uchar code fang[]={0x01,0x03,0x02,0x06,0x04,0x0c,0x08,0x09};void timer0() interrupt 1{static uchar jz;TH0=0xfc;TL0=0x18;jz=jzaj();if(jz)ajcl(jz);}//步进电机正反转和加速减速程序void main(){uchar count=0;TMOD=0x01;TH0=0xFC;TL0=0x18;TR0=1;ET0=1;EA=1;while(1){if(front_move){P2=zheng[count];delay(100);count++;if(count==8) count=0;}if(back_move){P2=fang[count];delay(100);count++;if(count==8) count=0;}}}uchar jzaj(void){uchar hz,lz;P1=0xf0; //置所有⾏为低电平,⾏扫描，列线输⼊(此时)if((P1&0xf0)!=0xf0) //判断是否有有键按下(读取列的真实状态，若第4列有键按下则P1的值会变成0111 0000)，有往下执⾏{delay(10); //延时去抖动(10ms)if((P1&0xf0)!=0xf0) //再次判断列中是否是⼲扰信号，不是则向下执⾏{hz=0xfe; //逐⾏扫描初值(即先扫描第1⾏)while((hz&0x10)!=0) //⾏扫描完成时(即4⾏已经全部扫描完成)sccode为1110 1111 停⽌while程序{P1=hz; //输出⾏扫描码if ((P1&hz)!=hz) //***(P2&0xf0)!=0xf0***也可这样 本⾏有键按下(即P1(真实的状态)的⾼四位不全为1){lz=(P1&0xf0)|0x0f; //列while((P1&0xf0)!=0xf0);return((~hz)|(~lz)); //返回⾏和列break; //有按键返回 提前退出循环}else //所扫描的⾏没有键按下，则扫描下⼀⾏，直到4⾏都扫描，此时sccode值为1110 1111 退出while程序hz=_crol_(hz,1);//⾏扫描码左移⼀位}}}elsereturn 0; //⽆键按下，返回0}void ajcl(uchar jz){if(jz==0x11){back_move=0;front_move=1;}if(jz==0x21){front_move=0;back_move=1;}if(jz==0x41){P2=0x00;front_move=0;back_move=0;}}void delay(uchar del) {uchar i;for(;del>0;del--)for(i=0;i<125;i++) {;}}。

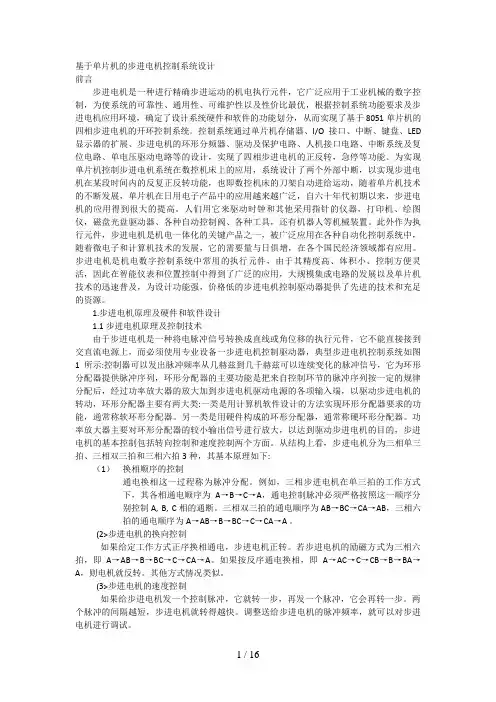

(毕业设计)基于单片机的步进电机控制系统(汇编及C语言程序各一个)
基于单片机的步进电机控制系统设计前言步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED 显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
步进电机是机电数字控制系统中常用的执行元件，由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用，大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强，价格低的步进电机控制驱动器提供了先进的技术和充足的资源。
1.步进电机原理及硬件和软件设计1.1步进电机原理及控制技术由于步进电机是一种将电脉冲信号转换成直线或角位移的执行元件，它不能直接接到交直流电源上，而必须使用专业设备一步进电机控制驱动器，典型步进电机控制系统如图1所示:控制器可以发出脉冲频率从几赫兹到几千赫兹可以连续变化的脉冲信号，它为环形分配器提供脉冲序列，环形分配器的主要功能是把来自控制环节的脉冲序列按一定的规律分配后，经过功率放大器的放大加到步进电机驱动电源的各项输入端，以驱动步进电机的转动，环形分配器主要有两大类:一类是用计算机软件设计的方法实现环形分配器要求的功能，通常称软环形分配器。
(毕业设计)基于单片机的步进电机控制系统(汇编及C语言程序各一个)
基于单片机的步进电机控制系统设计前言步进电机是一种进行精确步进运动的机电执行元件，它广泛应用于工业机械的数字控制，为使系统的可靠性、通用性、可维护性以及性价比最优，根据控制系统功能要求及步进电机应用环境，确定了设计系统硬件和软件的功能划分，从而实现了基于8051单片机的四相步进电机的开环控制系统。
控制系统通过单片机存储器、I/O接口、中断、键盘、LED 显示器的扩展、步进电机的环形分频器、驱动及保护电路、人机接口电路、中断系统及复位电路、单电压驱动电路等的设计，实现了四相步进电机的正反转，急停等功能。
为实现单片机控制步进电机系统在数控机床上的应用，系统设计了两个外部中断，以实现步进电机在某段时间内的反复正反转功能，也即数控机床的刀架自动进给运动，随着单片机技术的不断发展，单片机在日用电子产品中的应用越来越广泛，自六十年代初期以来，步进电机的应用得到很大的提高。
人们用它来驱动时钟和其他采用指针的仪器，打印机、绘图仪，磁盘光盘驱动器、各种自动控制阀、各种工具，还有机器人等机械装置。
此外作为执行元件，步进电机是机电一体化的关键产品之一，被广泛应用在各种自动化控制系统中，随着微电子和计算机技术的发展，它的需要量与日俱增，在各个国民经济领域都有应用。
步进电机是机电数字控制系统中常用的执行元件，由于其精度高、体积小、控制方便灵活，因此在智能仪表和位置控制中得到了广泛的应用，大规模集成电路的发展以及单片机技术的迅速普及，为设计功能强，价格低的步进电机控制驱动器提供了先进的技术和充足的资源。
1.步进电机原理及硬件和软件设计1.1步进电机原理及控制技术由于步进电机是一种将电脉冲信号转换成直线或角位移的执行元件，它不能直接接到交直流电源上，而必须使用专业设备一步进电机控制驱动器，典型步进电机控制系统如图1所示:控制器可以发出脉冲频率从几赫兹到几千赫兹可以连续变化的脉冲信号，它为环形分配器提供脉冲序列，环形分配器的主要功能是把来自控制环节的脉冲序列按一定的规律分配后，经过功率放大器的放大加到步进电机驱动电源的各项输入端，以驱动步进电机的转动，环形分配器主要有两大类:一类是用计算机软件设计的方法实现环形分配器要求的功能，通常称软环形分配器。
单片机数码管显示+步进电机正反加速转动C语言程序
{
if(jia_key == 0)
{
delay(5);
if(jia_key == 0)
{
num++; //速度标识位
feng_ming_qi();
while(jia_key == 0) ;
for(k=125;k>0;k--);
}
/***************************************************************************************************/
void xianshi ( )//显示程序
{
delay(50);
if(zf_key ==0)
{
flag=~flag;
feng_ming_qi();
while(zf_key == 0);
}
}
if(stop_key == 0)
{
{
uchar j;
uint i;
for(j=0+table_begin;j<4+table_begin;j++)
{
P1 = code_table[j];
for(i=0;i<maichong;i++)
{
xianshi();
}
{
tong = 0xff;
tong = on[0];//位选为0；
liang = table[show_num];
delay(3);
liang = 0xff;
}
/***************************************************************************************************/
C语言电梯驱动程序 实现加速-匀速-减速功能
#include <reg52.h>#define uchar unsigned char#define uint unsigned int#define KeyPort P3sbit A1=P2^0; //定义步进电机连接端口sbit B1=P2^1;sbit C1=P2^2;sbit D1=P2^3;/*----------------1-2相励磁时序-----------------*/#define Coil_A1 {A1=0;B1=1;C1=1;D1=1;}//AC相导通#define Coil_B1 {A1=0;B1=0;C1=1;D1=1;}//AC、BC相导通#define Coil_C1 {A1=1;B1=0;C1=1;D1=1;}//BC相通电#define Coil_D1 {A1=1;B1=0;C1=0;D1=1;}//BC、~AC导通#define Coil_E1 {A1=1;B1=1;C1=0;D1=1;}//~AC导通#define Coil_F1 {A1=1;B1=1;C1=0;D1=0;}//~AC、~BC导通#define Coil_J1 {A1=1;B1=1;C1=1;D1=0;}//~BC导通#define Coil_H1 {A1=0;B1=1;C1=1;D1=0;}//~BC、AC相导通#define Coil_OFF {A1=0;B1=0;C1=0;D1=0;}//全部断电void kongzhi(void);uchar rate=60;//速率uchar flat=0;void Timer0_isr(void);void Timer0_isr1(void);unsigned char KeyScan();void DelayUs2x(unsigned char t){while(--t);}void DelayMs(unsigned char t){while(t--)//大致延时1mS{DelayUs2x(245);DelayUs2x(245);}}void delay(uint sp) //用于控制速度sp*1ms{uint i,j;for(i=sp;i>0;i--)for(j=100;j>0;j--);}/*------------加速、匀速、减速运行------------------------*/ void kongzhi(void){uint count;for(rate=84;rate>22;rate=rate-6) //加速{Timer0_isr();}for(count=130;count>0;count--) //匀速{Timer0_isr();}for(rate=22;rate<84;rate=rate+6) //减速{Timer0_isr();}}/*------------------------------------------------主函数------------------------------------------------*/main(){uchar num;Coil_OFF ;while(1){num=KeyScan(); //循环调用按键扫描if(num==5){flat=1;kongzhi();}if(num==6){flat=2;kongzhi();}else{Coil_OFF;}}}/*---------------正反转程序-----------------------------*/ void Timer0_isr(void){static unsigned char i=0;if(flat==1){switch(i){case 0:Coil_A1;delay(rate);i++;case 1:Coil_B1;delay(rate);i++;case 2:Coil_C1;delay(rate);i++;case 3:Coil_D1;delay(rate);i++;case 4:Coil_E1;delay(rate);i++;case 5:Coil_F1;delay(rate);i++;case 6:Coil_J1;delay(rate);i++;case 7:Coil_H1;delay(rate);i++;case 8:i=0;}}else if(flat==2){switch(i){case 0:Coil_H1;delay(rate);i++;case 1:Coil_J1;delay(rate);i++;case 2:Coil_F1;delay(rate);i++;case 3:Coil_E1;delay(rate);i++;case 4:Coil_D1;delay(rate);i++;case 5:Coil_C1;delay(rate);i++;case 6:Coil_B1;delay(rate);i++;case 7:Coil_A1;delay(rate);i++;case 8:i=0;}}}/*------------------------------------------------按键扫描函数，返回扫描键值------------------------------------------------*/unsigned char KeyScan(){unsigned char keyvalue;if(KeyPort!=0xff){DelayMs(10);if(KeyPort!=0xff){keyvalue=KeyPort;while(KeyPort!=0xff);switch(keyvalue){case 0xfe:return 1;break; ///???case 0xfd:return 2;break;case 0xfb:return 3;break;case 0xf7:return 4;break;case 0xef:return 5;break;case 0xdf:return 6;break;case 0xbf:return 7;break;case 0x7f:return 8;break;default:return 0;break;}}}return 0;}。
步进电机实验C语言程序
步进电机控制（单片机C语言）
步进电机控制（单⽚机C语⾔）模块⼆简单应⽤实例调试任务2 步进电机控制（H22）⼀、任务要求⽤单⽚机P1端⼝控制步进电机，编写程序输出脉冲序列到P1⼝，控制步进电机正转、反转，加速，减速。
⼆、任务⽬的1．了解步进电机控制的基本原理。
2．掌握控制步进电机转动的编程⽅法。
三、电路连线框图步进电机电流⼩于0.5A时可采⽤ULN2003A进⾏驱动（反相）四、原理控制说明步进电机驱动原理是通过对每相线圈中的电流的顺序切换来使电机作步进式旋转。
切换是通过单⽚机输出脉冲信号来实现的。
所以调节脉冲信号的频率便可以改变步进电机的转速，改变各相脉冲的先后顺序，可以改变电机的旋转⽅向。
步进电机的转速应由慢到快逐步加速。
电机驱动⽅式可以采⽤双四拍(AB→BC→CD→DA→AB)⽅式，也可以采⽤单四拍(A→B→C→D→A)⽅式，或单、双⼋拍(A→AB→B→BC→C→CD→D→DA→A)⽅式。
控制时公共端是接在VCC上的，所以实际控制脉冲是低电平有效。
单⽚机的P1⼝输出的脉冲信号经（MC1413或ULN2003A）倒相驱动后，向步进电机输出脉冲信号序列。
五、程序框图# include#define Astep 0x01#define Bstep 0x02#define Cstep 0x04#define Dstep 0x08unsigned char dly_c;void delay(){unsigned char tt,cc;cc = dly_c; //外循环次数tt = 0x0; //内循环次数do{do {}while(--tt);}while(--cc);}void main(){dly_c = 0x10;// 双四拍⼯作⽅式while(1){P1= Astep+Bstep;delay();P1= Bstep+Cstep;delay();P1= Cstep+Dstep;delay();P1= Dstep+Astep;delay();if (dly_c>3) dly_c --; // 加速控制};。
C语言实现控制电机加减速正反转（飞思卡尔C代码）
C语言实现控制电机加减速正反转（飞思卡尔C代码）用单片机控制直流电动机的正反转、加减速的程序如何用C语言写参考一下这个例子吧。
#include#define uchar unsigned char#define uint unsigned intsbit PW1=P2^0 ;sbit PW2=P2^1 ; //控制电机的两个输入sbit accelerate=P2^2 ; //调速按键sbit stop=P2^3 ; //停止按键sbit left=P2^4 ; //左转按键sbit right=P2^5 ; //右转按键#define right_turn PW1=0;PW2=1 //顺时针转动#define left_turn PW1=1;PW2=0 //逆向转动#define end_turn PW1=1;PW2=1 //停转uint t0=25000,t1=25000; //初始时占空比为50%uint a=25000; // 设置定时器装载初值25ms 设定频率为20Hz uchar flag=1; //此标志用于选择不同的装载初值uchardflag; //左右转标志uchar count; //用来标志速度档位void keyscan(); //键盘扫描void delay(uchar z);void time_init(); //定时器的初始化void adjust_speed(); //通过调整占空比来调整速度//**********************************//void main(){time_init(); //定时器的初始化while(1){keyscan(); //不断扫描键盘程序，以便及时作出相应的响应}}//*************************************//void timer0() interrupt 1 using 0{if(flag){flag=0;end_turn;a=t0; //t0的大小决定着低电平延续时间TH0=(65536-a)/256;TL0=(65536-a)%256; //重装载初值}else{flag=1; //这个标志起到交替输出高低电平的作用if(dflag==0){right_turn; //右转}else{left_turn; //左转}a=t1; //t1的大小决定着高电平延续时间TH0=(65536-a)/256;TL0=(65536-a)%256; //重装载初值}}voidtime_init(){TMOD=0x01; //工作方式寄存器软件起动定时器定时器功能方式1 定时器0TH0=(65536-a)/256;TL0=(65536-a)%256; //装载初值ET0=1; //开启定时器中断使能EA=1; // 开启总中断TR0=0;}//****************************************//void delay(uchar z) //在12M下延时z毫秒{uintx,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}//******************************// voidkeyscan(){if(stop==0){TR0=0; //关闭定时器0 即可停止转动end_turn;}if(left==0){TR0=1;dflag=1; //转向标志置位则左转}if(right==0){TR0=1;dflag=0; //转向标志复位则右转}if(accelerate==0){delay(5) ; //延时消抖if(accelerate==0){while(accelerate==0) ; //等待松手count++;if(count==1){t0=20000;t1=30000; //占空比为百分之60 }if(count==2){t0=15000;t1=35000; //占空比为百分之70 }if(count==3){t0=10000;t1=40000; //占空比为百分之80 }if(count==4){t0=5000;t1=45000; //占空比为百分之90}if(count==5){count=0;}}}}功能特点：1）总线速度高达40 M Hz，CAN总线：3个1Mbps的CAN总线，兼容CAN2.0 A/B;2）128 KB程序Flash和8 KB DataFlash，用于实现程序和数据存储，均带有错误校正码（E CC）；3）可配置A/D:16通道模数转换器；可选8位10位和12位精度,3μs的转换时间4）内嵌MS CAN模块用于CAN节点应用，内嵌支持LIN协议的增强型SIC模块和SPI模块；5）4通道16位计数器，CRG时钟和复位发生器：锁相环、看门狗、实时中断；增强型捕捉定时器；6）出色的低功耗特性，带有中断唤醒功能的10，实现唤醒休眠系统的功能；7）通道PWM：8位8通道或16位4通道PWM,易于实现电机控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C 语言实现单片机控制步进电机加减速源程序
1. 引言
在现代工业控制系统中，步进电机作为一种常见的执行元件，广泛应用于各种自动化设备中。
而作为一种常见的嵌入式软件开发语言，C 语言在单片机控制步进电机的加减速过程中具有重要的作用。
本文将从单片机控制步进电机的加减速原理入手，结合 C 语言的编程技巧，介绍如何实现单片机控制步进电机的加减速源程序。
2. 单片机控制步进电机的加减速原理
步进电机是一种能够精确控制角度的电机，它通过控制每个步骤的脉冲数来实现旋转。
在单片机控制步进电机的加减速过程中，需要考虑步进电机的加速阶段、匀速阶段和减速阶段。
在加速阶段，需要逐渐增加脉冲的频率，使步进电机的转速逐渐增加；在匀速阶段，需要保持恒定的脉冲频率，使步进电机以匀速旋转；在减速阶段，需要逐渐减小脉冲的频率，使步进电机的转速逐渐减小。
这一过程需要通过单片机的定时器和输出控制来实现。
3. C 语言实现步进电机加减速的源程序
在 C 语言中，可以通过操作单片机的 GPIO 来控制步进电机的旋转。
在编写源程序时，需要使用单片机的定时器模块来生成脉冲信号，以控制步进电机的旋转角度和速度。
以下是一个简单的 C 语言源程序，用于实现步进电机的加减速控制：
```c
#include <reg52.h>
void main() {
// 初始化定时器
// 设置脉冲频率，控制步进电机的加减速过程
// 控制步进电机的方向
// 控制步进电机的启停
}
```
4. 总结与回顾
通过本文的介绍，我们了解了单片机控制步进电机的加减速原理和 C 语言实现步进电机加减速源程序的基本思路。
掌握这些知识之后，我们可以更灵活地应用在实际的嵌入式系统开发中。
在实际项目中，我们还可以根据具体的步进电机型号和控制要求，进一步优化 C 语言源程序，实现更加精准和稳定的步进电机控制。
希望本文能为读者在单片机控制步进电机方面的学习和应用提供一定的帮助。
5. 个人观点与理解
在我看来，掌握 C 语言实现单片机控制步进电机加减速源程序的技术是非常重要的。
在工程领域，步进电机作为一种精准控制角度的执行
元件，广泛应用于各种自动化设备中。
而单片机作为控制步进电机的核心控制器，学习和掌握 C 语言在单片机控制步进电机的编程技巧，能够帮助我们更好地理解和应用嵌入式系统开发技术，提高工程实践能力。
在编写本文时，我尽可能以从简到繁、由浅入深的方式来探讨单片机控制步进电机的加减速原理和 C 语言实现源程序的技术细节，希望能够为读者提供一份全面、深入和有价值的学习资料。
希望读者在阅读本文之后，能够对单片机控制步进电机的原理和 C 语言编程技巧有更深入的理解和运用。
通过对本文的撰写，我深刻体会到了单片机控制步进电机加减速的源程序不仅仅是一项技术，更是一种工程实践的综合能力。
在未来的学习和工作中，我将进一步学习和应用相关的嵌入式系统开发技术，不断提升自己的工程实践能力。
至此，本文就 C 语言实现单片机控制步进电机加减速源程序的相关内容进行了全面的阐述，希望能够为读者在这一领域的学习和应用提供一定的帮助。
C 语言实现单片机控制步进电机加减速源程序
6. 深入理解单片机控制步进电机原理
在单片机控制步进电机的原理中，我们需要更深入地了解步进电机的工作原理和单片机的控制方法。
步进电机是一种能够按照输入的脉冲
信号精确旋转一定角度的电机，其工作原理是通过控制脉冲信号来驱动电机内部的转子进行旋转。
而单片机作为控制步进电机的核心控制器，通常使用定时器模块来产生脉冲信号，通过控制输出引脚的电平来控制步进电机的旋转方向和启停状态。
在加减速控制过程中，需要考虑步进电机的电流、细分步数和最大速度等参数，以及不同的控制方式（如全步、半步、微步等）。
在编写C 语言源程序时，需要综合考虑这些参数，并通过对定时器的控制和输出引脚的控制来确保步进电机能够按照预期的速度和角度进行加减速旋转。
除了控制步进电机的基本参数外，还需要考虑到步进电机的加减速曲线控制，以实现平稳的加减速过程和准确的旋转角度。
在 C 语言编程中，可以使用加减速曲线的算法来计算出每个时间段内的脉冲频率，从而实现步进电机的加减速控制。
7. 设计 C 语言实现步进电机加减速的源程序
在设计 C 语言实现步进电机加减速的源程序时，需要考虑到以下几个关键步骤：
初始化定时器：使用单片机的定时器模块来生成脉冲信号，控制步进电机的旋转角度和速度。
设置脉冲频率：根据加减速曲线算法，计算出每个时间段内的脉冲频
率，设置给定的脉冲频率来控制步进电机的加减速过程。
控制步进电机的方向：根据控制需求，设置输出引脚的电平来控制步
进电机的旋转方向。
控制步进电机的启停：控制输出引脚的电平来启停步进电机的旋转。
除了以上基本的步骤外，还可以根据具体的控制要求和步进电机的型号，进一步设计更加复杂和精细的控制算法。
可以使用加速度传感器
来实时调整脉冲频率，使步进电机能够根据实际情况动态调整加减速
过程。
8. 优化 C 语言实现步进电机加减速的源程序
在实际项目中，为了提高步进电机控制的精准度和稳定性，我们还可
以对 C 语言实现步进电机加减速的源程序进行进一步优化。
在定时器
的中断服务程序中，可以使用优化的算法来实现更加精准的脉冲频率
控制；可以使用状态机的方法来优化步进电机的状态转移和控制流程；还可以根据具体的硬件评台，进行指令集的优化和性能调优。
通过不断地优化 C 语言实现步进电机加减速的源程序，我们可以使步
进电机控制更加精准、稳定和高效。
这将为实际的嵌入式系统应用提
供更好的支持和保障，为工程实践带来更大的便利和价值。
9. 结语
C 语言在单片机控制步进电机加减速的源程序中具有重要的作用，在
工程领域有着广泛的应用前景。
通过深入理解步进电机的工作原理和
单片机的控制方法，以及设计和优化 C 语言实现步进电机加减速的源
程序，我们可以更好地掌握嵌入式系统开发技术，提高工程实践能力，为工程领域的发展做出更大的贡献。
希望本文所介绍的内容能够为读者在单片机控制步进电机加减速源程
序方面的学习和应用提供一定的帮助，同时也希望读者能够在实际项
目中不断地学习和探索，不断提高自己的技术水平和创新能力，为工
程实践带来更多的价值和成果。
