贴片可控硅MCR100-6 SOT-23 规格参数
单向可控硅参数列表MCR100-81A400V
单向可控硅参数列表MCR100-8 1A400V单向可控硅参数列表MCR100-8 1A400V参数: 1A 400V可控硅引脚定义可控硅外形象中功率三极管，三个脚定义为阳极A，阴极K，栅极G ,使用时在阳极加正电压，必须在栅极加一个4 伏左右的触发电压才能导通.单向可控硅的型号参数表常用1A/400V 单向可控硅有：MCR100-6MCR100-8BT169TP5GCR3AM常用3A/600V 的单向可控硅的型号有：3CR3AM-12TLC336TLC336TTLC336DTLC336STLC336晶闸管的选用与代换及检测1．晶闸管的选用(1) 选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。
若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通晶闸管。
若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。
若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。
若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG 晶闸管。
若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。
若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路，可选用光控晶闸管。
2．选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。
所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流（通态平均电流）均应高于受控电路的最大工作电压和最大工作电流1. 5〜2倍。
晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路（指门极的控制电路）的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。
2.晶闸管的代换晶闸管损坏后，若无同型号的晶闸管更换，可以选用与其性能参数相近的其他型号晶闸管来代换。
贴片可控硅MCR100-6 SOT-23 规格参数
1单向可控硅 MCR100-6 (SOT-23)MCR100-6(SOT-23)单向可控硅l 特点:l 先进的平面钝化技术，进一步提高了电压稳固性和可靠性，单面台面结构，半循环交流和脉冲直流导通，门极灵敏触发，触发电流一致性佳，耐电流冲击能力强，出色的可靠性和产品质量。
l 用途:n 广泛应用于高压点火电路 - 例如摩托车、燃气用具、电围栏；稳压器- 例如摩托车；安全停机和保护电路 - 例如电子镇流器；断路器、GFCI 、ELCB 、RCD 等；浪涌保护电路 - 例如离线式电源；小型通用电机转速控制 - 例如电动工具、厨房电器。
l 极限参数:l 电特性（T.=25℃）:名 称符号 测试条件 Min Max 单位 重复峰值阻断泄漏电流I DRM V D =V DRM ---- 100 μA 通态电压 V TM I T =0.6A ---- 1.7 V 门极触发电流 I GT V D =7V, I T =0.1A ---- 120 μA 门极触发电压 V GT V D =7V, I T =0.1A---- 0.9 V 门极不触发电压 V GD V D =V DRM0.2 ---- V 断态电压临界上升率 dv D /dtV DM =67%V DRM Gate open Tj=110℃10----V/μs名 称 符号 规范值 单位 测试条件 重复峰值阻断电压 V DRM >400 V I DRM =20μA 反向重复峰值电压V DRM >400 V I RRM =50μA 通态电流 I T(RMS) 0.8 A 正弦波,180度 浪涌电流 I TSM 10 A 正弦波,50HZ结温 Tj 125 ℃ ---- 储存温度Tstg-40~150℃----1 2SOT-23,SOT-23-3L31=K 2=G 3=A2015/9/28 Mon 17:31:20共 1 页 第 1 页。
MCR100-6规格书
MCR100SCR1PLASTIC SILICONCONTROLLED RECTIFIERSDESCRIPTIONPNPN devices designed for high volume, line-powered consumer applications such as relay and lamp drivers, small motor controls, gate drivers for larger thyristors, and sensing and detection circuits.Supplied in an inexpensive plastic TO-92 package which isreladily adaptable for use in automatic insertion equipment.DESCRIPTION*Sensitive Gate Trigger Current - 200µA Maximum *Low Reverse and forward Blocking Current - 100µA Maximum, Tc=125°C*Low Holding Current – 5mA Maximum*Glass-Passivated Surface for Reliability and Uniformity*Also Available with TO-5 or TO-18 Lead Form1:CATHODE 2:GATE 3:ANODETHERMAL CHARACTERISTICSPARAMETERSYMBOL MAX UNIT Thermal Resistance, Junction to Case R £c J C 75°C/W Thermal Resistance, Junction to AmbientR £c J A200°C/WABSOLUTE MAXIMUM RATINGSPARAMETERSYMBOL MAX UNIT Peak Reverse Blocking VoltageMCR100-4MCR100-6MCR100-8V RRM200400600VForward Current RMSI T(RMS)0.8A Peak Forward Surge Current, TA=25°C (1/2 cycle, Sine Wave, 60Hz)I TSM 10A Circuit Fusing Considerations, TA=25°C (t=1 to 8.3 ms)I 2t 0.415A 2s Peak Gate Power – Forward, TA=25°C P GM 0.1W Average Gate Power – Forward, TA=25°CP GF(AV)0.01W Peak Gate Current – Forward, TA=25°C(300µs, 120PPS)I GFM 1A Peak Gate Voltage - ReverseV GRM 5V Operating Junction Temperature Range @ Rated VRRM and VDRMTj -65 to +110°C Storage Temperature Range Tstg-40 to +150°C Lead Solder Temperature (<1/16” from case, 10 s max)230°CMCR100SCRELECTRICAL CHARACTERISTICS (Tj=25°C unless otherwise stated)PARAMETER SYMBOL MIN MAX UNITPeak Forward Blocking Voltage(Tc=125°C)MCR100-4MCR100-6MCR100-8VDRM200400600VPeak Forward or Reverse Blocking Current (Rated VDRM or VRRM) Tc=25°CTc=125°C IDRM,IRRM10100µAµAForward “On” Voltage (Note1)(ITM=1A peak @ TA=25°C)VTM 1.7VGate Trigger Current (continuous dc) (Note 2) Tc=25 °C(Anode Voltage=7Vdc, RL=100Ω)IGT200µAGate Trigger Voltage (continuous dc)Tc=25 °C (Anode voltage=7Vdc, RL=100Ω)Tc=-40 °C (Anode Voltage=Rated VDRM, RL=100Ω)Tc=125 °C VGT0.10.81.2VHolding Current Tc=25 °C (Anode Voltage=7Vdc, initiating current=20mA)Tc=-40 °C IH510mANotes:1. Forward current applied for 1 ms maximum duration, duty cycle <=1%2. RGK current is not included in measurement.。
单向可控硅参数列表 MCR100-8 1A400V
单向可控硅参数列表MCR100-8 1A400V 单向可控硅参数列表MCR100-8 1A400V参数: 1A 400V可控硅引脚定义可控硅外形象中功率三极管，三个脚定义为阳极A，阴极K，栅极G，使用时在阳极加正电压，必须在栅极加一个4伏左右的触发电压才能导通.单向可控硅的型号参数表常用1A/400V单向可控硅有：MCR100-6MCR100-8BT169TP5GCR3AM常用3A/600V的单向可控硅的型号有：3CR3AM-12TLC336TLC336TTLC336DTLC336STLC336晶闸管的选用与代换及检测1．晶闸管的选用(1)选择晶闸管的类型：晶闸管有多种类型，应根据应用电路的具体要求合理选用。
若用于交直流电压控制、可控整流、交流调压、逆变电源、开关电源保护电路等，可选用普通晶闸管。
若用于交流开关、交流调压、交流电动机线性调速、灯具线性调光及固态继电器、固态接触器等电路中，应选用双向晶闸管。
若用于交流电动机变频调速、斩波器、逆变电源及各种电子开关电路等，可选用门极关断晶闸管。
若用于锯齿波发生器、长时间延时器、过电压保护器及大功率晶体管触发电路等，可选用BTG晶闸管。
若用于电磁灶、电子镇流器、超声波电路、超导磁能储存系统及开关电源等电路，可选用逆导晶闸管。
若用于光电耦合器、光探测器、光报警器、光计数器、光电逻辑电路及自动生产线的运行监控电路，可选用光控晶闸管。
2．选择晶闸管的主要参数：晶闸管的主要参数应根据应用电路的具体要求而定。
所选晶闸管应留有一定的功率裕量，其额定峰值电压和额定电流(通态平均电流)均应高于受控电路的最大工作电压和最大工作电流1．5～2倍。
晶闸管的正向压降、门极触发电流及触发电压等参数应符合应用电路(指门极的控制电路)的各项要求，不能偏高或偏低，否则会影响晶闸管的正常工作。
2．晶闸管的代换晶闸管损坏后，若无同型号的晶闸管更换，可以选用与其性能参数相近的其他型号晶闸管来代换。
贴片可控硅PCR606 SOT-23规格参数
1单向可控硅 PCR606 (SOT-23)PCR606(SOT-23)单向可控硅l 特点:l 先进的平面钝化技术，进一步提高了电压稳固性和可靠性，单面台面结构，半循环交流和脉冲直流导通，门极灵敏触发，触发电流一致性佳，耐电流冲击能力强，出色的可靠性和产品质量。
l 用途:n 广泛应用于高压点火电路 - 例如摩托车、燃气用具、电围栏；稳压器- 例如摩托车；安全停机和保护电路 - 例如电子镇流器；断路器、GFCI 、ELCB 、RCD 等；浪涌保护电路 - 例如离线式电源；小型通用电机转速控制 - 例如电动工具、厨房电器。
l 极限参数:l 电特性（T.=25℃）:名 称符号 测试条件 Min Max 单位 重复峰值阻断泄漏电流I DRM V D =V DRM ---- 100 μA 通态电压 V TM I T =0.6A ---- 1.7 V 门极触发电流 I GT V D =7V, I T =0.1A ---- 120 μA 门极触发电压 V GT V D =7V, I T =0.1A---- 0.9 V 门极不触发电压 V GD V D =V DRM0.2 ---- V 断态电压临界上升率 dv D /dtV DM =67%V DRM Gate open Tj=110℃10----V/μs名 称 符号 规范值 单位 测试条件 重复峰值阻断电压 V DRM >600 V I DRM =20μA 反向重复峰值电压V DRM >600 V I RRM =50μA 通态电流 I T(RMS) 0.6 A 正弦波,180度 浪涌电流 I TSM 10 A 正弦波,50HZ结温 Tj 125 ℃ ---- 储存温度Tstg-40~150℃----1 2SOT-23,SOT-23-3L31=K 2=G 3=ASZJBL1。

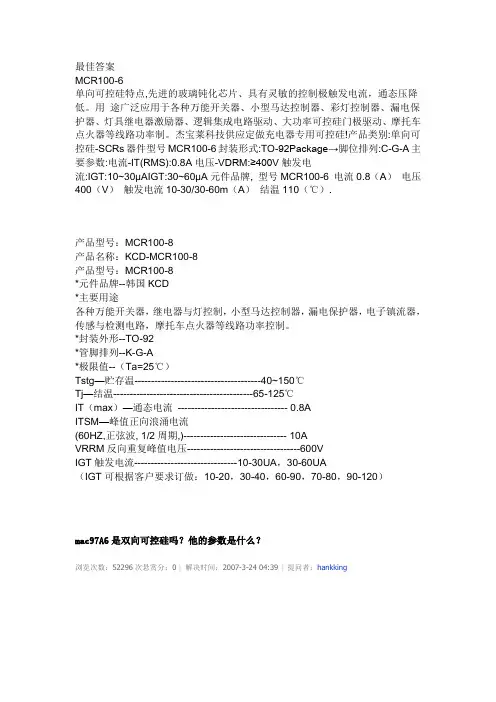

最佳答案
最佳答案MCR100-6单向可控硅特点,先进的玻璃钝化芯片、具有灵敏的控制极触发电流，通态压降低。
用途广泛应用于各种万能开关器、小型马达控制器、彩灯控制器、漏电保护器、灯具继电器激励器、逻辑集成电路驱动、大功率可控硅门极驱动、摩托车点火器等线路功率制。
杰宝莱科技供应定做充电器专用可控硅!产品类别:单向可控硅-SCRs器件型号MCR100-6封装形式:TO-92Package→脚位排列:C-G-A主要参数:电流-IT(RMS):0.8A电压-VDRM:≥400V触发电流:IGT:10~30µAIGT:30~60µA元件品牌, 型号MCR100-6 电流0.8（A）电压400（V）触发电流10-30/30-60m（A）结温110（℃）.产品型号：MCR100-8产品名称：KCD-MCR100-8产品型号：MCR100-8*元件品牌--韩国KCD*主要用途各种万能开关器，继电器与灯控制，小型马达控制器，漏电保护器，电子镇流器，传感与检测电路，摩托车点火器等线路功率控制。
*封装外形--TO-92*管脚排列--K-G-A*极限值--（Ta=25℃）Tstg—贮存温--------------------------------------40~150℃Tj—结温------------------------------------------65-125℃IT（max）—通态电流--------------------------------- 0.8AITSM—峰值正向浪涌电流(60HZ,正弦波, 1/2周期,)------------------------------- 10AVRRM反向重复峰值电压----------------------------------600VIGT触发电流-------------------------------10-30UA，30-60UA（IGT可根据客户要求订做：10-20，30-40，60-90，70-80，90-120）mac97A6是双向可控硅吗？他的参数是什么？浏览次数：52296次悬赏分：0 |解决时间：2007-3-24 04:39 |提问者：hankking最佳答案97A6 双向触发三极闸流晶体管用途：主要用于变频电路及调光、调速电路等。
可控硅参数——精选推荐
∙型号VRRM（V）VDRM（V）IT（A）IGT（mA/uA) VGT(V) 封装形式MAC97A6 ≥400 ≥400 0.8 3--5 1 TO-92 SOT-8?MAC97A8 ≥600 ≥600 0.8 3--5 1 TO-92 SOT-8?BT131 ≥600 ≥600 1 3--5 0.8 TO-92BT134 ≥600 ≥600 2 3--6 1.8 TO-126BT136 ≥600 ≥600 4 3--6 1.8 TO-220BT137 ≥600 ≥600 8 10--15 1.8 TO-220BT138 ≥600 ≥600 12 12--15 1.8 TO-220BT139 ≥600 ≥600 16 12--15 1.8 TO-220BT151≥600 ≥600 8 1--12 0.8 TO-220如图:主要应用：通用电机控制，取暖和厨房用具，工业和家庭照明等产品。
可控硅/晶闸管特点:晶闸管是一种可控制的整流管，由门极向阴极送出微小信号电流即可触发单向电流自阳极流向阴极。
正面K-G-A. 管脚排列：K-G-A特点: 玻璃钝化芯片、高灵敏的控制极触发电流，低通态压降用途: 应用于各种万能开关器、小型马达控制器、彩灯控制器、漏电保护器、灯具继电器激励器、逻辑集成电路驱动、大功率可控硅门极驱动、摩托车点火器等线路∙BT169D ≥400 ≥400 0.8 5-120 0.8 TO-92BT169G ≥600 ≥600 0.8 5-120 0.8 TO-92BTB04 ≥600 ≥600 4 10 1.8 TO-220BTA04 ≥600 ≥600 4 10 1.8 TO-220BTA06 ≥600 ≥600 6 5--50 1.8 TO-220BTB06 ≥600 ≥600 6 5--50 1.8 TO-220BTA08 ≥600 ≥600 8 5--50 1.8 TO-220BTB08 ≥600 ≥600 8 5--50 1.8 TO-220BTA10 ≥600 ≥600 10 25--50 1.8 TO-220BTB10 ≥600 ≥600 10 25--50 1.8 TO-220BTA12 ≥600 ≥600 12 10--50 1.8 TO-220∙品名= 12A四象限双向可控硅(TRIACs)☆型号= BTA12-1000B◇电流= 12.0（A）◇电压= 1000（V）◇结温= 125（℃）◇封装形式= TO-220AB◇管脚排列= T1-T2-G 【主要用途】变频电路，调光、调温、调速电路，电扇、洗衣机、饮水机、微波炉、空调等家用电器的控制电路。
贴片可控硅 BT134 SOT-223 规格参数
重复峰值阻断电压
VDRM
≥600
V
通态均方根电流
IT(RMS)
4.0
A
40
A
通态浪涌电流
ITSM
42
A
门极峰值电流
IGM
4.0
A
结温范围
Tj
－40～125
℃
贮存温度
Tstg
－40～150
℃
n 电特性（Tj=25℃）:
名称
符号
测试条件
Min
正向断态峰值电流
通态峰值电压 门极触发电流 门极触发电压
Ⅰ-Ⅱ-Ⅲ Ⅳ
n 用途:
l 广泛应用于调光、调温、调速等调压电路；微波炉、洗衣机、空调、电 风扇、饮水机、夜明灯等家电的控制电路及用于交流相控、斩波器、逆 变器和变频器等电路；阻性负载；不苛刻的电机负载；虚假触发干扰并非首要关注点的负载；灯具调光器；电 阻加热和照明负载；低成本电器。
n 极限参数:
名称
符号
数值
单位
SZJBL
双向可控硅
BT134(SOT-223)
BT134(SOT-223)双向可控硅
n 特点:
l 先进的平面钝化技术，进一步提高了电压稳固性和可靠性，具有通态压 降低，门极逻辑电平触发，耐电流冲击能力强，全循环交流导通，在所 有四个象限中触发，兼容正栅极触发电路，出色的可靠性和产品质量， 可直接应用 IC 驱动。
7
----
10
----
2
ห้องสมุดไป่ตู้
0.8
----
----
----
----
30 ≤10
单位 mA V mA mA V V V/µs
A/µs mA
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
单向可控硅 MCR100-6 (SOT-23)
MCR100-6(SOT-23)单向可控硅
l 特点:
l 先进的平面钝化技术，进一步提高了电压稳固性和可靠性，单面台面
结构，半循环交流和脉冲直流导通，门极灵敏触发，触发电流一致性佳，耐电流冲击能力强，出色的可靠性和产品质量。
l 用途:
n 广泛应用于高压点火电路 - 例如摩托车、燃气用具、电围栏；稳压器
- 例如摩托车；安全停机和保护电路 - 例如电子镇流器；断路器、GFCI 、ELCB 、RCD 等；浪涌保护电路 - 例如离线式电源；小型通用电机转速控制 - 例如电动工具、厨房电器。
l 极限参数:
l 电特性（T.=25℃）:
名 称
符号 测试条件 Min Max 单位 重复峰值阻断泄漏电流
I DRM V D =V DRM ---- 100 μA 通态电压 V TM I T =0.6A ---- 1.7 V 门极触发电流 I GT V D =7V, I T =0.1A ---- 120 μA 门极触发电压 V GT V D =7V, I T =0.1A
---- 0.9 V 门极不触发电压 V GD V D =V DRM
0.2 ---- V 断态电压临界上升率 dv D /dt
V DM =67%V DRM Gate open Tj=110℃
10
----
V/μs
名 称 符号 规范值 单位 测试条件 重复峰值阻断电压 V DRM >400 V I DRM =20μA 反向重复峰值电压
V DRM >400 V I RRM =50μA 通态电流 I T(RMS) 0.8 A 正弦波,180度 浪涌电流 I TSM 10 A 正弦波,50HZ
结温 Tj 125 ℃ ---- 储存温度
Tstg
-40~150
℃
----
1 2
SOT-23,SOT-23-3L
3
1=K 2=G 3=A
2015/9/28 Mon 17:31:20
共 1 页 第 1 页。
