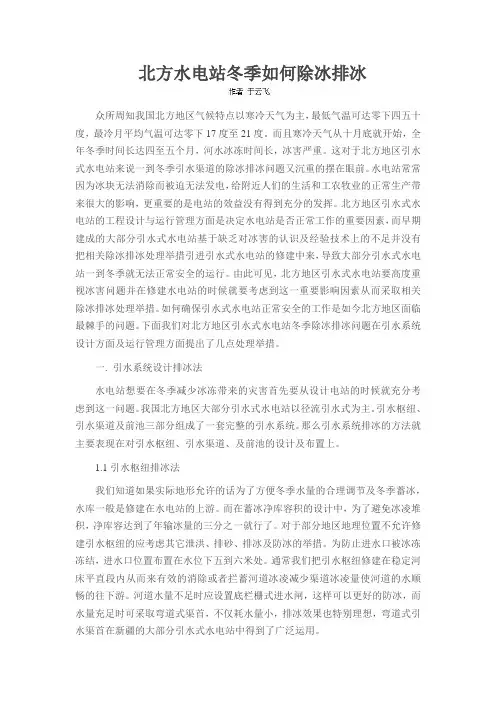

北方水电站冬季如何除冰排冰众所周知我国北方地区气候特点以寒冷天气为主，最低气温可达零下四五十度，最冷月平均气温可达零下17度至21度。
而且寒冷天气从十月底就开始，全年冬季时间长达四至五个月，河水冰冻时间长，冰害严重。
这对于北方地区引水式水电站来说一到冬季引水渠道的除冰排冰问题又沉重的摆在眼前。
水电站常常因为冰块无法消除而被迫无法发电，给附近人们的生活和工农牧业的正常生产带来很大的影响，更重要的是电站的效益没有得到充分的发挥。
北方地区引水式水电站的工程设计与运行管理方面是决定水电站是否正常工作的重要因素，而早期建成的大部分引水式水电站基于缺乏对冰害的认识及经验技术上的不足并没有把相关除冰排冰处理举措引进引水式水电站的修建中来，导致大部分引水式水电站一到冬季就无法正常安全的运行。
由此可见，北方地区引水式水电站要高度重视冰害问题并在修建水电站的时候就要考虑到这一重要影响因素从而采取相关除冰排冰处理举措。
如何确保引水式水电站正常安全的工作是如今北方地区面临最棘手的问题。
下面我们对北方地区引水式水电站冬季除冰排冰问题在引水系统设计方面及运行管理方面提出了几点处理举措。
一. 引水系统设计排冰法水电站想要在冬季减少冰冻带来的灾害首先要从设计电站的时候就充分考虑到这一问题。
我国北方地区大部分引水式水电站以径流引水式为主。
引水枢纽、引水渠道及前池三部分组成了一套完整的引水系统。
那么引水系统排冰的方法就主要表现在对引水枢纽、引水渠道、及前池的设计及布置上。
1.1引水枢纽排冰法我们知道如果实际地形允许的话为了方便冬季水量的合理调节及冬季蓄冰，水库一般是修建在水电站的上游。
而在蓄冰净库容积的设计中，为了避免冰凌堆积，净库容达到了年输冰量的三分之一就行了。
对于部分地区地理位置不允许修建引水枢纽的应考虑其它泄洪、排砂、排冰及防冰的举措。
为防止进水口被冰冻冻结，进水口位置布置在水位下五到六米处。
通常我们把引水枢纽修建在稳定河床平直段内从而来有效的消除或者拦蓄河道冰凌减少渠道冰凌量使河道的水顺畅的往下游。
冷却的方法问题回答

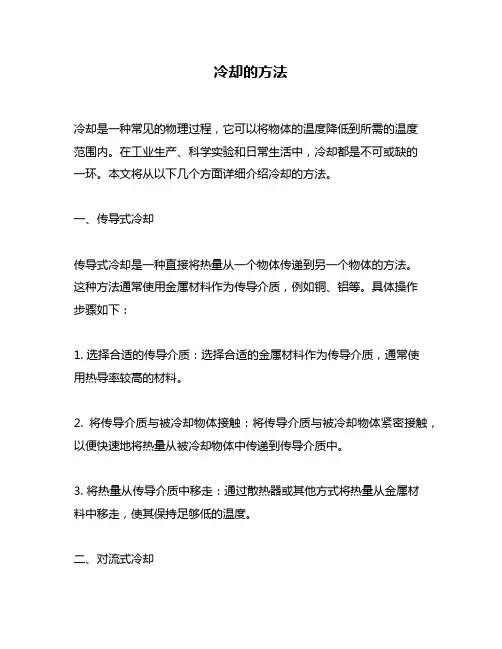

冷却的方法冷却是一种常见的物理过程，它可以将物体的温度降低到所需的温度范围内。
在工业生产、科学实验和日常生活中，冷却都是不可或缺的一环。
本文将从以下几个方面详细介绍冷却的方法。
一、传导式冷却传导式冷却是一种直接将热量从一个物体传递到另一个物体的方法。
这种方法通常使用金属材料作为传导介质，例如铜、铝等。
具体操作步骤如下：1. 选择合适的传导介质：选择合适的金属材料作为传导介质，通常使用热导率较高的材料。
2. 将传导介质与被冷却物体接触：将传导介质与被冷却物体紧密接触，以便快速地将热量从被冷却物体中传递到传导介质中。
3. 将热量从传导介质中移走：通过散热器或其他方式将热量从金属材料中移走，使其保持足够低的温度。
二、对流式冷却对流式冷却是利用流体的对流传热特性来降低物体温度的方法。
这种方法通常使用液体或气体作为传热介质，例如水、空气等。
具体操作步骤如下：1. 选择合适的传热介质：选择合适的液体或气体作为传热介质，通常使用导热系数较高的材料。
2. 将传热介质与被冷却物体接触：将传热介质与被冷却物体紧密接触，以便快速地将热量从被冷却物体中吸收到传热介质中。
3. 将传热介质中的热量移走：通过散热器或其他方式将传热介质中的热量移走，使其保持足够低的温度。
三、辐射式冷却辐射式冷却是利用物体发出的辐射能量来降低其自身温度的方法。
这种方法通常使用红外线辐射来实现。
具体操作步骤如下：1. 选择合适的材料：选择能够产生足够强度红外线辐射的材料，例如碳化硅、石墨等。
2. 将被冷却物体包裹在辐射材料中：将被冷却物体包裹在辐射材料中，使其能够吸收到足够强度的红外线辐射。
3. 将辐射材料的温度控制在合适的范围内：通过散热器或其他方式将辐射材料的温度控制在合适的范围内，使其能够持续地产生足够强度的红外线辐射。
四、混合式冷却混合式冷却是将传导式、对流式和辐射式等多种冷却方法结合起来使用的方法。
这种方法通常可以获得更好的冷却效果。
具体操作步骤如下：1. 根据实际情况选择适当的冷却方法：根据被冷却物体的性质、形状和工作环境等因素，选择适当的传导式、对流式和辐射式等多种冷却方法。
电厂空冷方式比较
直接接触喷射式凝汽器间接空冷系统(海勒系统或混 合式)
直接接触喷射式凝汽器采用具有凝结水水质的循环水，在 喷射式凝汽器中通过喷嘴的作用形成水膜从而和汽轮机来 的排汽进行混合换热。受热后的混合热水绝大部分都由冷 却水循环泵送至空冷塔散热器内，经与空气进行换热后通 过能量回收式水轮机将冷却水送至直接接触喷射式凝汽器 进行下一个循环。受热后的有大约2%的混合热水经过凝 结水精处理装置处理后送至汽轮机回热循环。
表中初期投资的价格参考,我们提供的是最近(2009)两台600MW机组项目的 实际价格。其中直接空冷系统的27000万元的供货范围只包括散热器、百叶 窗以及风机,而间冷系统的23000万元的供货范围包括了空冷塔内的所有设备, 例如：散热器、百叶窗、空冷塔内的阀门、塔内电气设备、输水泵等。如表 中所示, 直冷系统自身钢结构支撑和间冷系统的空冷塔塔体建设基本持平。 因此如直冷系统再加上阀门、电气设备等的投资应该比间冷系统高出50006000万元。因现在空冷机组由于经济性原因基本都采用汽泵系统,而对于直 接空冷系统来说,小汽机的冷却系统无法引入主机冷却系统，所以其要单独配 置间冷系统作为辅机冷却。因此, 考虑到小汽机冷却因素, 间接空冷系统的设 备总投资就比直接空冷系统的设备总投资又少7000万元左右,如电厂不采用 汽泵而采用电泵,那么厂用电就会增加很多, 那么直冷系统的运行成本就会更 高,间冷系统优势更明显。 以上表格的比较中，间接空冷系统采用一机一塔方案,并没有采用烟塔合一的 方案。而GEA EGI公司的间冷系统更多的采用烟塔合一的方案，也就是利用 空冷塔内部剩余的空间将烟囱和(或)脱硫装置布置在空冷塔内。可以用布置 在空冷塔内大约50米高的烟囱来代替传统250米高的烟囱，并可以同时将脱 硫装置布置在空冷塔内节省空间。从而不论是从工艺还是投资成本方面来讲, 间冷系统设备初期投资比直冷系统更低, 更有优势更有市场竞争力。
电动机的冷却方式选择要点有哪些
电动机的冷却方式选择要点有哪些电动机在工作过程中，由于电流通过绕组会产生热量，如果这些热量不能及时散发出去，就会导致电动机温度升高，从而影响其性能和寿命。
因此，选择合适的冷却方式对于电动机的正常运行至关重要。
常见的电动机冷却方式主要包括自然冷却、风冷、水冷以及油冷等。
不同的冷却方式具有不同的特点和适用场景，下面我们就来详细探讨一下选择电动机冷却方式时需要考虑的要点。
首先，需要考虑电动机的功率大小。
一般来说，小功率电动机由于发热相对较少，通常采用自然冷却或风冷的方式就能够满足散热需求。
自然冷却就是依靠电动机自身的表面向周围环境散热，这种方式结构简单、成本低，但散热效果相对较差。
风冷则是通过风扇强制吹拂电动机表面来增强散热效果，适用于功率稍大一些的电动机。
而对于中大功率的电动机，由于其发热量大，自然冷却和风冷可能无法有效地将热量散发出去，这时就需要考虑水冷或油冷的方式。
水冷是通过在电动机内部设置水道，让冷却液循环流动来带走热量，散热效果好，但系统相对复杂，成本也较高。
油冷则是利用冷却油来进行热量传递和散发，具有较好的绝缘性能和散热效果。
其次，工作环境也是选择冷却方式的重要因素。
如果电动机工作在多尘、潮湿或者恶劣的化学环境中，风冷方式可能会导致灰尘、水汽或化学物质进入电动机内部，从而影响其正常运行。
在这种情况下，密封性能较好的水冷或油冷方式可能更为合适。
另外，冷却方式的选择还需要考虑电动机的安装空间和成本。
水冷系统通常需要较大的安装空间来布置管道和散热器，而且成本相对较高。
如果安装空间有限或者对成本比较敏感，那么风冷或者自然冷却可能是更好的选择。
再者，电动机的运行频率和负载特性也会影响冷却方式的选择。
如果电动机需要频繁启动、停止或者在高负载下长时间运行，产生的热量会更多，这就需要更高效的冷却方式来保证电动机的温度不会过高。
此外，维护的便利性也是一个需要考虑的因素。
风冷方式相对简单，维护成本较低，而水冷或油冷系统则需要定期检查冷却液或冷却油的质量和液位，维护工作相对复杂。
热电联产自备电厂设计规范中的冷却系统设计
热电联产自备电厂设计规范中的冷却系统设计热电联产自备电厂作为一种能够同时发电和供热的设施，在现代社会中扮演着重要的角色。
而其中的冷却系统设计则是决定其发电效率和设备寿命的关键因素之一。
本文将从设计规范的角度出发，探讨热电联产自备电厂中冷却系统设计的要点和注意事项。
一、冷却系统的选择在热电联产自备电厂的设计中，冷却系统通常分为湿式冷却和干式冷却两种类型。
湿式冷却系统利用水蒸发来冷却设备，具有降温效果显著的优点，但需要消耗大量的水资源。
干式冷却系统则通过风冷或气冷方式来实现降温，节约了水资源，但在高温季节中冷却效果不如湿式冷却系统。
设计人员需根据具体情况选择合适的冷却系统类型。
二、冷却系统的布局在热电联产自备电厂中，冷却系统的布局应合理，确保设备之间的热量传递和冷却效率。
冷却塔、冷却池、冷却水管道等设备的摆放位置和管线连接需符合设计规范，避免出现热效率低下或散热不畅的现象。
三、冷却系统的节能设计在热电联产自备电厂的运行中，冷却系统通常是能耗较高的部分之一。
设计人员应采取节能措施，如优化冷却系统的运行参数、增加设备的隔热措施、利用余热资源等，以降低能耗，提高设备的整体效率。
四、冷却系统的安全设计冷却系统设计中需重视安全性问题，保证设备在运行过程中不发生冷却液泄漏、管道破裂等意外事故。
设计人员应合理设置防护装置、定期检查设备运行状态，确保冷却系统的安全可靠。
五、冷却系统的维护保养热电联产自备电厂中的冷却系统需要定期维护保养，保证设备运行稳定、寿命长。
设计人员应制定详细的维护计划，包括清洗冷却设备、更换滤网、检查管道连接等工作，以确保冷却系统的正常运行。
通过以上对热电联产自备电厂中冷却系统设计的要点和注意事项的讨论，我们可以看到冷却系统在整个电厂设计中扮演着至关重要的角色。
设计人员需要根据实际情况选择合适的冷却系统类型，合理设计布局，注重节能和安全，并定期进行维护保养，以确保电厂设备的正常运行和长久使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
参 考 文 献
[ 1 ] 刘润来 ,李永生 . 采用直接空冷和中水回用技术建设 节水
型火电厂 [ J ]. 中国电力 , 2007 ( 10)
[ 2 ] 丁尔谋 . 发 电 厂空冷 技 术 [M ]. 北 京 :水 利电 力出 版社 ,
199 2.
(编校 :常淑英 )
收稿日期 : 2010 - 02 - 09
4 254
4 055
3
发电工程动态投资
万元
270 258
257 608
4 发电工程单位投资 (动态 ) 元 /kW
4 504
4 293
5
建设项目计划总资金
万元
271 086
258 413
6
平均发电标准煤耗率
g/ kWh
329
314
7
全厂年平均厂用电率
%
9. 2
8. 8
8
贷款偿还年限
年
15
15
9
投资回收期 (全部投资 )
16
含税上网电价
元 /MWh
233. 87
223. 76
4 结论
电厂装设空冷机组和湿冷机组从耗水指标 (技术 方案 )、经济效益分析比较结果可以看出 ,采用空冷机 组在节水方面有明显的优势 ,但存在投资高 、煤耗大等 不足之处 。因此 ,在火电厂前期设计过程中因从电厂 规划所处地区水资源情况和综合煤价等方面通过技术 经济比较确定合理的循环水冷却方式 。火力发电厂是 用水大户 ,采用合理的冷却水方式是建设节水型电站 , 节约用水 ,降低耗水指标 ,减少废水污染 ,保护环境 ,使 有限的水资源发挥更大的经济效益 ,是我国富煤缺水 的北方发展电力工业的必然选择和发展趋势 。
©
北方电厂冷却方式的选择 孟文俊等
83
密闭式循环冷却系统代替敞开式循环冷却系统 , 循环 水采用除盐水 。见图 2。
(3)混合式间接空冷系统 。采用混合式凝汽器的 间接空冷系统称为混凝式间接空冷系统 ,主要由混合 式凝汽器和装有空冷散热器的空冷塔构成 。系统中的 冷却水是高纯度的中性水 ( PH = 6. 8～7. 2) ,中性冷却 水进入凝汽器直接与汽轮机排汽混合并将其冷凝 ,受 热后的冷却水绝大部分由循环水泵送至空冷散热器 , 经与空气对流换热冷却后通过调压水轮机或旁路节流 阀将冷却水再送至喷射式凝汽器进入下一个循环 。受 热的循环冷却水的极少部分经凝结水精处理装置处理 后送至汽轮机回热系统 。
1 032
214
补给水供水管径
2 ×DN 800
2 ×DN 250
采用空冷系统大量地节约了水量 。空冷系统主要 指汽轮机的排汽通过一定的装置被空气冷却为凝结水 的系统 ;它与常规湿式冷却方式 (简称湿冷系统 )的主 要区别是避免了循环冷却水在湿塔中直接与空气接触
©
所带来的蒸发 、风吹损失以及开式循环的排污损失 ,消
(3)混合供水系统. 该系统兼有直流供水系统和
直接空冷系统是指汽轮机的排汽直接用空气来冷 凝 ,空气与蒸汽间进行热交换 。直接空冷的冷源是空 气 ,热介质是饱和蒸汽 ,处于真空状态下的汽轮机排汽 经排汽管道送至空冷凝汽器即翅片管散热装置 , 冷空 气在散热器翅片管外侧流过 ,将管内饱和 蒸汽冷凝 。 所需冷却空气 ,由机械方式供应 。
除了蒸发热 、水雾及排污水等对环境造成的污染 。由
于空冷方式用空气直接冷却汽轮机排气或用空气冷却
循环水再间接冷却汽轮机排汽构成了密闭的系统 ,所
以在理论上它没有循环冷却水的上述各种损失 , 从而
Hale Waihona Puke 使电厂的全厂总耗水量降低 80%左右 。
3. 2 空冷和湿冷机组经济指标对比
由于采用湿冷和空冷两种不同的冷却方案 , 造成
1 概述
火电厂是利用煤 、石油 、天然气作为燃料生产电能 的工厂 ,水在锅炉炉 膛内生成饱和蒸汽 , 通过过热器 时 ,继续被烟气加热而变为过热蒸汽 ,经主蒸汽管送入 汽轮机 ,蒸汽压力推 动汽轮机旋转 ,热 能转换成机械 能 ,然后汽轮机带动 发电机旋转 ,将机 械能转变成电 能 。蒸汽在汽轮机内膨胀做功后 ,进入凝汽器凝结成 水 。为使蒸汽在凝汽器内凝结成水 ,就必须不断用循 环水泵将冷却水送入凝汽器中 的冷凝管内进行热交 换 。冷却水系统需要冷却的蒸汽热量 、汽轮机轴承发 热量 、给水泵轴承发热量 、引送风机轴承发热量 、内冷 水发热量以及密封冷却水的热量都很大 ,因此常规的 火电厂需要大量的循环冷却水。
82
【设计施工 】
内 蒙 古 水 利 2010年第 2期 (总第 126期 )
北 方电厂冷却方式的选择
孟文俊 1 ,杨文静 2
( 1. 内蒙古电力勘测设计院 ,内蒙古 呼和浩特 010010; 2.内蒙古水 利水 电勘 测设计院 ,内蒙古 呼和浩特 010020)
〔摘 要 〕 火力发电厂是用水大户 ,采用合理的冷却水方式是建设节水型电站 ,节约用水 ,降低耗水 指标 ,减少废水污染 ,保护环境 ,使有限的水资源发挥更大的经济效益 ,是我国富煤缺水的北方发展电 力工业的必然选择和发展趋势。 〔关键词 〕 机组冷却 ;空冷系统 ;湿冷系统 中图 分类 号 : TV 213. 9 文章标识码 : B 文章编号 : 1009 - 0088 ( 2010) 02 - 0082 - 02
再循环供水系统特点 。在水源水量丰富时 ,采用直流 供水方式运行 ;在水源水量不足时 ,采用再循环供水方 式运行 ;在水源最枯时全部采用循环供水方式运行。 2. 2 空冷系统
(1)直接空冷系统 。见图 1。
2 火电厂机组冷却方式
用于火力发电厂机组末端冷却的方式主要有湿冷 系统和空冷系统两种 ,湿冷系统又分为直流供水冷却 系统 、再循环供水冷却系统和混合供水系统 ;空冷系统 又分为直接空冷系统 、混合式凝汽器间接空冷系统和 表面式凝汽器间接空冷系统 。 2. 1 湿冷系统
日耗水量 (m3 /d)
38 400
7 272
冬季耗水量 (m3 /h)
1 151
267
日耗水量 (m3 /d)
27 624
6 408
耗水指标 (m3 / s. GW )
0. 637
0. 13
年平均耗水量 (m3 /h)
1 376
285
日均耗水量 (m3 /d)
33 024
6 840
全年 耗水量 (104m 3/y)
3 火电厂机组冷却方式分析
3. 1 耗水指标 空冷机组 和湿冷 机组供水方 案的比 较见下 表 1
(本次仅以直接空冷机组进行比 较 ,其他空冷形式的 耗水量与直接空冷机组差别不大 ) :
表 1 空冷机组和湿冷机组供水方案比较
项目
湿冷机组
直接空冷机组
备注
夏季最大耗水量 (m3 /h)
1 600
303
工程部分系统投资估算有所差异 ,最终使得工程动态
总投资空冷方案较湿冷方案增加 12 650万元 ,静态总
投资增加 11 948万元 ,详见下表 2:
表 2 空冷和湿冷机组经济指标对比
序号
名称
单位
空冷机组
湿 冷机组
1
发电工程静态投资
万元
255 254
243 306
2 发电工程单位投资 (静态 ) 元 /kW
年
11. 98
11. 98
10 投资回收期 (自有资金 )
年
16. 00
16. 00
11
投资利润率
%
4. 06
4. 06
12
投资利税率
%
6. 85
6. 85
13
资本金净利润率
%
13. 76
13. 76
14 内部收益率 (全部投资 )
%
7. 65
7. 65
15 内部收益率 (自有资金 )
%
9. 76
9. 76
(1)直流供水冷却系统 。直流供水就是冷却水直 接从水源取得 ,通过凝汽器加热后直接排到水源中去 。 通常电厂水源河流流量大 (或电厂建设在海边 ) ,供水 高度在 20～25 m 以下 ,输水距离在 0. 8～1. 0 km 以内 采用直流供水系统是经济合理的 。
(2)再循环供水冷却系统 。再循环供水系统的冷 却水进入凝汽器加热后 ,再送到冷却塔或冷却池中冷 却 ,冷却后重复进入凝汽器 ,如此进行再循环 。从水源 只取补充系统中损失的水量 。
(2)表凝式间接空冷系统 。表凝式间接空冷系统 又称哈蒙式间接空冷系统 ,该系统由表面式凝汽器、空 冷散热器 、百叶窗 、循环水泵以及充氮保护系统 (采用 铝管铝翅片不需要 ) 、循环水加药 、系 统补充水 、散热 器清洗等系统与空冷塔组合构成 。该系统与常规的湿 冷系统基本相仿 ,不同之处是用空冷塔代替湿冷塔 ,用
