变压器常用的冷却方式有以下几种
变压器冷却系统冷却方式的表示是什么
变压器冷却系统冷却方式的表示是什么电力变压器的冷却系统包括两电阻部分：内部冷却系统，它保证绕组、铁芯的热量散入到周围的介质中；外部冷却系统，保证外热传导中的热散到变压器外。
根据变压器容量的大小，介质和循环种类的不同，变压器装配不同的冷却方式。
一、冷却方式的表示变压器的冷却方式一般采用四个代号组合来表示，按照从左到右分别表示如下：例如：ONAN表示油浸自冷式，即内部油自然循环，外部空气自然循环二、变压器的冷却方式油浸式电力变压器的冷却方式，按其容量的大小，冷却系统可分为：油浸自冷式、油浸风冷式、强迫油循环风冷式、强迫木炭循环水冷式等几种。
1、油浸自冷式油浸液氢自冷式冷却系统没有特殊的空气冷却设备，油在电阻器内自然循环，传至和绕组所发出的热量依靠油的对流作用铁芯油箱壁或水箱。
按变压器容量的深浅，又可分为三种有所不同的结构：1.1、平滑式箱壁。
容量很小的变压器采用这种结构，箱壳是用钢板焊接而成，箱壁是事实上平滑的；1.2、散热筋式箱壁。
在平滑箱弯曲壁上焊接一些散热筋，扩大了与空气接触的面积，适合于容量稍大的变压器；1.3、散热管或散热器式冷却。
容量更大一点儿的变压器，为了增大油箱的冷却表面，则在油箱外加装若干散热器，散热器就是具有上、下联箱的一组散热管，水箱散热器通过法兰与油箱连接，是可拆部件。
图1所示为带有散热管的油浸自冷式变压器的油流路径。
变压器运行时，油箱内的油因铁芯和绕组发热而受热，热油会上升至油箱顶部，然后从散热管的上端入口进入散热管内，散热管的外表面与外界冷空气相接触，使油得到冷却。
冷油在散热管内下降，由管的下端再流入下端变压器油缸下部，自动进行油流循环，使变压器铁芯和绕组得到有效冷却。
油浸自冷式冷却系统结构非常简单、可靠性高，广泛用于容量10，000kVA以下的变压器。
2、油浸风冷式油浸风冷式冷却系统，也称油自然循环、强制风冷式冷却系统。
它是在电气设备油箱的风扇各个散热器旁安装一个至几个风扇，把氧气的自然对流作用改变为强制对流作用，以增强散热器的散热能力。
变压器常用的冷却方式有以下几种修订稿
变压器常用的冷却方式有以下几种WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-变压器常用的冷却方式有以下几种： 1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下： 1、油浸自冷 31500kVA及以下、35kV及以下的产品； 50000kVA及以下、产品。
2 、油浸风冷 12500kVA～63000kVA、35kV～110kV产品； 75000kVA以下、110kV产品； 40000kVA及以下、220kV产品。
3、强迫油循环风冷50000～90000kVA、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品； 120000kVA及以上、220kV产品； 330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使空载也不能长时间运行。
因此，应选择两个独立电源供使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。
电源应选择两个独立电源。
冷却方式的标志对于，冷却方式的标志按GB6450的规定。
对于，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。
C的合成绝缘液体；K燃点大于300。
C的绝缘液体；1燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。
变压器冷却方式
变压器冷却方式变压器是电力系统中必不可少的设备之一，它起着将电力转换为适合传输和分配的电压的作用。
在运行过程中，变压器会产生大量的热量，如果不进行有效的散热，会导致设备过热、损坏甚至起火。
因此，选择合适的冷却方式对于变压器的正常运行至关重要。
本文将针对常见的变压器冷却方式进行讨论。
1. 自然风冷却自然风冷却是最常见也是最简单的一种冷却方式。
变压器通常安装在通风良好的地方，通过自然对流的方式进行散热。
变压器外壳设计有许多散热片，利用空气流动在散热片间产生对流热交换，将变压器内部产生的热量散发到空气中。
这种方式适用于小型变压器或者运行负载较小的情况。
2. 强制风冷却强制风冷却是在自然风冷却的基础上增加了风扇系统，通过强制对流来加速热量的散发。
一般情况下，变压器内部设置有风扇，它们可以通过空气对流将热量迅速从变压器内部带走。
这种冷却方式适用于中小型变压器，特别是在环境温度较高或变压器运行负荷较大的情况下，可以提高冷却效果，防止设备过热。
3. 油冷却油冷却方式是将变压器内部的绕组和铁芯完全浸泡在冷却油中，通过油的循环流动来吸收和散发热量。
这种方式具有较高的冷却效果，可以适应大功率变压器的散热需求。
冷却油通常是绝缘的，除了具有冷却功能之外，还能提高绝缘性能，保护变压器的安全运行。
4. 水冷却水冷却方式是采用水作为冷却介质，通过水的流动来带走变压器产生的热量。
水冷却方式具有较高的散热能力，可以适应大功率和超高压变压器的需求。
相比于油冷却方式，水冷却方式更加环保，可以实现循环利用。
但是水冷却系统的设计和维护成本较高，需要考虑到水的供应和排放问题。
5. 油-水混合冷却油-水混合冷却是将油冷却和水冷却两种方式相结合的一种冷却方式。
它的原理是通过冷却油和冷却水的热交换来实现散热效果。
在设计中，通常将油和水分别流过变压器内部的不同部位，以达到最佳的冷却效果。
这种冷却方式相对于单独采用油冷却或水冷却，能够提供更高的散热能力。
变压器常用的冷却方式有以下几种
变压器常用的冷却方式有以下几种：1、油浸自冷(ONAN)；2、油浸风冷(ONAF)；3、强迫油循环风冷(OFAF)；4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：1、油浸自冷31500kVA及以下、35kV及以下的产品；50000kVA及以下、110kV产品。
2 、油浸风冷12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品；40000kVA及以下、220kV产品。
3、强迫油循环风冷50000～90000kVA、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品；120000kVA及以上、220kV产品；330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使空载也不能长时间运行。
因此，应选择两个独立电源供冷却器使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。
电源应选择两个独立电源。
冷却方式的标志对于干式变压器，冷却方式的标志按GB6450的规定。
对于油浸式变压器，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。
C的合成绝缘液体；K燃点大于300。
C的绝缘液体；1燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。
第三个字母表示外部冷却介质：A空气；W水。
第四个字母表示外部冷却介质的循环方式：N自然对流；F强迫循环（风扇、泵等）。
变压器常用的冷却方式有以下几种
变压器常用的冷却方式有以下几种公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]变压器常用的冷却方式有以下几种： 1、油浸自冷(ONAN)； 2、油浸风冷(ONAF)； 3、强迫油循环风冷(OFAF)； 4、强迫油循环水冷(OFWF)； 5、强迫导向油循环风冷(ODAF)； 6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下： 1、油浸自冷 31500kVA及以下、35kV 及以下的产品； 50000kVA及以下、产品。
2 、油浸风冷 12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品； 40000kVA及以下、220kV产品。
3、强迫油循环风冷 50000～90000kVA、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品； 120000kVA及以上、220kV产品； 330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使空载也不能长时间运行。
因此，应选择两个独立电源供使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。
电源应选择两个独立电源。
冷却方式的标志对于，冷却方式的标志按GB6450的规定。
对于，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：O 矿物油或燃点不大于300。
C的合成绝缘液体；K 燃点大于300。
C的绝缘液体；1 燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：N 流经冷却设备和绕组内部的油流是自然的热对流循环；F 冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D 冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。
变压器的冷却方式有几种
变压器的冷却方法有几种？各类冷却方法的特点是什么？之羊若含玉创作电力变压器经常使用的冷却方法一般分为三种：油浸自冷式、油浸风冷式、强迫油循环.油浸自冷式就是以油的自然对流作用将热量带到油箱壁和散热管，然后依靠空气的对传播导将热量散发，它没有特制的冷却设备.而油浸风冷式是在油浸自冷式的基本上，在油箱壁或散热管上加装电扇，应用吹风机帮忙冷却.加装风冷后可使变压器的容量增加30%～35%.强迫油循环冷却方法，又分强油风冷和强油水冷两种.它是把变压器中的油，应用油泵打入油冷却器后再复回油箱.油冷却器做成容易散热的特殊形状，应用电扇吹风或循环水作冷却介质，把热量带走.这种方法若把油的循环速度比自然对流时提高3倍，则变压器可增加容量30%.什么叫变压器？变压器是一种用于电能转换的电器设备，它可以把一种电压、电流的交换电能转换成相同频率的另一种电压、电流的交换电能.变压器的主要部件有：(1)器身：包含铁芯，线圈、绝缘部件及引线.(2)调压装置：即分接开关，分为无载调压和有载调压装置.(3)油箱及冷却装置.(4)呵护装置：包含储油柜、油枕、防爆管、吸湿器、气体继电器、净油器和测温装置.(5)绝缘套管.变压器铭牌上的额定值暗示什么寄义？变压器的额定值是制造厂对变压器正常使用所作的划定，变压器在划定的额定值状态下运行，可以包管长期靠得住的工作，并且有优越的性能.其额定值包含以下几方面：(1)额定容量：是变压器在额定状态下的输出才能的包管值，单位用伏安(VA)、千伏安(kVA)或兆伏安(MVA)暗示，由于变压器有很高运行效率，通常原、副绕组的额定容量设计值相等.(2)额定电压：是指变压器空载时端电压的包管值，单位用伏(V)、千伏(kV)暗示.如不作特殊说明，额定电压系指线电压.(3)额定电流：是指额定容量和额定电压盘算出来的线电流，单位用安(A)暗示.(4)空载电流：变压器空载运行时激磁电流占额定电流的百分数.(5)短路损耗：一侧绕组短路，另一侧绕组施以电压使两侧绕组都达到额定电流时的有功损耗，单位以瓦(W)或千瓦(kW)暗示.(6)空载损耗：是指变压器在空载运行时的有功功率损失，单位以瓦(W)或千瓦(kW)暗示.(7)短路电压：也称阻抗电压，系指一侧绕组短路，另一侧绕组达到额定电流时所施加的电压与额定电压的百分比.(8)衔接组别：暗示原、副绕组的衔接方法及线电压之间的相位差，以时钟暗示.经常使用变压器有哪些种类？各有什么特点？一般经常使用变压器的分类可归纳如下：(1)按相数分：1)单相变压器：用于单相负荷和三相变压器组.2)三相变压器：用于三相系统的升、降电压.(2)按冷却方法分：1)干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量变压器.2)油浸式变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等.(3)按用途分：1)电力变压器：用于输配电系统的升、降电压.2)仪用变压器：如电压互感器、电流互感器、用于丈量仪表和继电呵护装置.3)试验变压器：能产生高压，对电气设备进行高压试验.4)特种变压器：如电炉变压器、整流变压器、调剂变压器等.(4)按绕组形式分：1)双绕组变压器：用于衔接电力系统中的两个电压等级.2)三绕组变压器：一般用于电力系统区域变电站中，衔接三个电压等级.3)自耦变电器：用于衔接不合电压的电力系统.也可做为普通的升压或降后变压器用.(5)按铁芯形式分：1)芯式变压器：用于高压的电力变压器.2)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器.发电机受潮时，如何进行干燥处理？发电机在进行当场干燥时，一定要做好需要的保温和现场平安措施，具体措施如下：(1)如果干燥现场温度较低，可以用帆布将发电机罩起来，需要时还可用热风或无明火的电器装置将周围空气温度提高.(2)干燥时所用的导线绝缘应优越，并应防止高温损坏导线绝缘.(3)现场应备有需要的灭火器具，并应清除所有易燃物.(4)干燥时，应严格监督和掌握干燥温度，不该超出限额.干燥时，发电机遍地的温度限额为：(1)用温度计丈量定子绕组概况温度为85℃.(2)在最热点用温度计丈量定子铁芯温度为90℃.(3)用电阻法丈量转子绕组平均温度应低于120～130℃.干燥时间的长短由发电机的容量、受潮程度和现场条件所决议，一般预热到65～70℃的时间不得少12～30小时，全部干燥时间不低于70小时.在干燥进程中、要准时记载绝缘电阻、绕组温度、排出空气温度、铁芯温度的数值，并绘制出定子温度和绝缘电阻的变更曲线，受潮绕组在干燥初期，由于潮气蒸发的影响，绝缘电阻显著下降，随着干燥时间的增加，绝缘电阻便逐渐升高，最后在一定温度下，稳定在一定命值不变.若温度不变，且再经3～5小时后绝缘电阻及吸收比也不变.用摇表丈量转子的绝缘电阻大于1MΩ时，则可认为干燥工作停止.发电机在现场干燥时，多采取以下几种办法：(1)定子铁损干燥法：此法是干燥发电机最罕有的办法.在定子线圈铁芯上绕上励磁线圈，并通入380V的交换电，使定子产生磁通依靠其铁损来干燥定子.(2)直流电源加热法：转子干燥多用此法.向转子线圈通入直流电，应用铜损所产生的热量加热转子绕组.(3)短路电流干燥法：采取此法，需将发电机定子绕组出口处三相短路，然后使发电机组在额定转速运转，通过调节励磁电流，使定子绕组电流随之上升、应用发电机自身电流所产生的热量，对绕组进行干燥.运行中的发电机频率过低将对发电机有什么影响？正常运行中的发电机，其频率误差应在额定值的±0.2周/秒规模之内，当运行中的发电机频率低于此规模时，将对发电机有下列影响：(1)由于频率下降，致使发电机转子转速下降，导致发电机两头电扇鼓风的风压下降，所以风量削减，导致发电机定、转子线圈和铁芯的温度升高.(2)由于频率下降时，发电机的端电压也将随之下降，要想维持端电压正常水平、则必须增大转子励磁电流，转子电流增大以后，将使转子和励磁绕组的温度增高.运行中的发电机，当转子绕组产生两点接地故障时，会出现哪些现象？为什么？当运行中的发电机转子绕组产生两点接地故障时，将出现下列现象：(1)励磁电流突然增大.(2)功率因数增高甚至进相.(3)定子电流增大，电压下降.(4)转子产生激烈振动等现象产生以上现象的原因，主要有以下几点：(1)由于转子绕组两点接地后.转子接地点之间的绕组将被短路，这就使绕组直流电阻减小，所以励磁电流增大.(2)若绕组被短路的匝数较多，则主磁通将大量削减，致使发电机向电网输送的无功功率迅速下降，致使发电机的功率因数增高，甚至进相，同时，也将可能引起定子电流增大.(3)由于转子部分绕组短路，破坏了发电机的磁路平衡，所以将引起发电机产生激烈的振动.发电机在运行中失磁是什么原因引起的？失磁后配电盘上的表计都有什么反应？发电机在运行中突然失磁的主要原因是由于励磁回路断路引起的.造成励磁回路断路有以下原因：(1)灭磁开关受振动而跳闸.(2)磁场变阻器接触不良.(3)励磁机磁场线圈断线.(4)整流子严重冒火或自动电压调剂器故障.当发电机失磁后，配电盘上各表计将出现以下现象：(1)转子励磁电流突然变成零或接近于零.(2)励磁电压接近于零.(3)发电机电压和母线电压比原来降价.(4)定子电流表指示升高.(5)功率因数表指示进相.(6)无功功率表指示负值.有哪些原因可以或许造成发电机定子绕组在运行中损坏？造成发电机定子绕组在运行中损坏的原因主要有以下几点：(1)由于定子绝缘老化、受潮或局部有缺陷造成定子绝缘在运行电压或过电压下被击穿.(2)由于定子接头过热或铁芯局部过热造成定子绕组绝缘烧毁引起绝缘击穿.(3)突然短路的电动力造成绝缘损坏.(4)由于运行中转子零件飞出或端部固定零件脱落等引起绝缘损坏.发电机振荡失步将出现哪些现象?怎样处理?发电机振荡失步将出现下列现象：(1)定子电流超出正常值，电流表指针将激烈地撞挡.(2)定子电压表的指针将快速摆动.(3)有功功率表指针在表盘整个刻度盘上摆动.(4)转子电流表指针在正常值邻近快速摆动.(5)发电机发出鸣啼声，且啼声的变更与仪表指针的摆动频率相对应.(6)其他并列运行的发电机的仪表也有相应的摆动发电机振荡失去同步时，值班人员应注意①要通过增加励磁电流来产生恢复同步的条件；②要适当地调剂该机的负荷，以帮忙恢复同步；③当整个电厂与系统失去同步时，该电厂的所有发电机都将产生振荡，除设法增加每台发电机的励磁电流外，在无法恢复同步的情况下，为使发电机免遭持续电流的损害，应按规程划定，在2分钟后将电厂与系统解列.同步发电机有哪些内部损耗？同步发电机的内部损耗主要包含铁损、铜损、机械损耗及附加损耗等四部分.。
变压器常用的冷却方式有以下几种
变压器的冷却方式变压器的冷却方式是由冷却介质和循环方式决定的；由于油浸变压器还分为油箱内部冷却方式和油箱外部冷却方式，因此油浸变压器的冷却方式是由四个字母代号表示的。
第一个字母：与绕组接触的冷却介质。
O--------矿物油或燃点大于300℃的绝缘液体；K--------燃点大于300℃的绝缘液体；L--------燃点不可测出的绝缘液体；第二个字母：内部冷却介质的循环方式。
N--------流经冷却设备和绕组内部的油流是自然的热对流循环；F--------冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D--------冷却设备中的油流是强迫循环，至少在主要绕组内的油流是强迫导向循环；第三个字母：外部冷却介质。
A--------空气；W--------水；第四个字母：外部冷却介质的循环方式。
N--------自然对流；F--------强迫循环（风扇、泵等）。
ONAN冷却方式为内部油自然对流冷却方式，即通常所说的油浸自冷式。
ONAF：油浸强迫风冷OFAF：强迫油循环强迫风冷ODAF：强迫油导向循环强迫风冷例如：变压器常用的冷却方式有以下几种：1、油浸自冷(ONAN)；2、油浸风冷(ONAF)；3、强迫油循环风冷(OFAF)；4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：1、油浸自冷31500kV A及以下、35kV及以下的产品；50000kV A及以下、110kV产品。
2 、油浸风冷12500kV A～63000kV A、35kV～110kV产品；75000kV A以下、110kV产品；40000kV A及以下、220kV产品。
3、强迫油循环风冷50000～90000kV A、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MV A及以上产品采用。
变压器常用的冷却方式有以下几种
变压器常用的冷却方式有以下几种：1、油浸自冷(ONAN)；2、油浸风冷(ONAF)；3、强迫油循环风冷(OFAF)；4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：1、油浸自冷31500kV A及以下、35kV及以下的产品；50000kV A及以下、110kV产品。
2 、油浸风冷12500kV A～63000kV A、35kV～110kV产品；75000kV A以下、110kV产品；40000kV A 及以下、220kV产品。
3、强迫油循环风冷50000～90000kV A、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MV A及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kV A 及以上、110kV产品；120000kV A及以上、220kV产品；330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使空载也不能长时间运行。
因此，应选择两个独立电源供冷却器使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。
电源应选择两个独立电源。
冷却方式的标志对于干式变压器，冷却方式的标志按GB6450的规定。
对于油浸式变压器，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：O矿物油或燃点不大于300。
C的合成绝缘液体；K燃点大于300。
C的绝缘液体；1燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：N流经冷却设备和绕组内部的油流是自然的热对流循环；F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。
第三个字母表示外部冷却介质：A空气；W水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

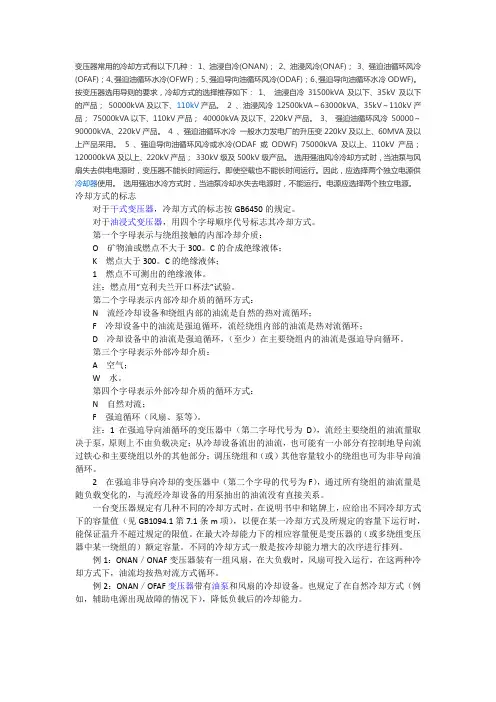

变压器常用的冷却方式有以下几种：1、油浸自冷(ONAN)；2、油浸风冷(ONAF)；3、强迫油循环风冷(OFAF)；4、强迫油循环水冷(OFWF)；5、强迫导向油循环风冷(ODAF)；6、强迫导向油循环水冷ODWF)。
按变压器选用导则的要求，冷却方式的选择推荐如下：1、油浸自冷31500kVA及以下、35kV及以下的产品；50000kVA及以下、110kV产品。
2 、油浸风冷12500kVA～63000kVA、35kV～110kV产品；75000kVA以下、110kV产品；40000kVA及以下、220kV产品。
3、强迫油循环风冷50000～90000kVA、220kV产品。
4 、强迫油循环水冷一般水力发电厂的升压变220kV及以上、60MVA及以上产品采用。
5 、强迫导向油循环风冷或水冷(ODAF或ODWF) 75000kVA及以上、110kV产品；120000kVA及以上、220kV产品；330kV级及500kV级产品。
选用强油风冷冷却方式时，当油泵与风扇失去供电电源时，变压器不能长时间运行。
即使空载也不能长时间运行。
因此，应选择两个独立电源供冷却器使用。
选用强油水冷方式时，当油泵冷却水失去电源时，不能运行。
电源应选择两个独立电源。
冷却方式的标志
对于干式变压器，冷却方式的标志按GB6450的规定。
对于油浸式变压器，用四个字母顺序代号标志其冷却方式。
第一个字母表示与绕组接触的内部冷却介质：
O矿物油或燃点不大于300。
C的合成绝缘液体；
K燃点大于300。
C的绝缘液体；
1燃点不可测出的绝缘液体。
注：燃点用“克利夫兰开口杯法”试验。
第二个字母表示内部冷却介质的循环方式：
N流经冷却设备和绕组内部的油流是自然的热对流循环；
F冷却设备中的油流是强迫循环，流经绕组内部的油流是热对流循环；
D冷却设备中的油流是强迫循环，（至少）在主要绕组内的油流是强迫导向循环。
第三个字母表示外部冷却介质：
A空气；
W水。
第四个字母表示外部冷却介质的循环方式：
N自然对流；
F强迫循环（风扇、泵等）。
注：1在强迫导向油循环的变压器中（第二字母代号为D），流经主要绕组的油流量取决于泵，原则上不由负载决定；从冷却设备流出的油流，也可能有一小部分有控制地导向流过铁心和主要绕组以外的其他部分；调压绕组和（或）其他容量较小的绕组也可为非导向油循环。
2在强迫非导向冷却的变压器中（第二个字母的代号为F），通过所有绕组的油流量是随负载变化的，与流经冷却设备的用泵抽出的油流没有直接关系。
一台变压器规定有几种不同的冷却方式时，在说明书中和铭牌上，应给出不同冷却方式下的容量值（见GB1094.1第7.1条m项），以便在某一冷却方式及所规定的容量下运行时，能保证温升不超过规定的限值。
在最大冷却能力下的相应容量便是变压器的（或多绕组变压器中某一绕组的）额定容量。
不同的冷却方式一般是按冷却能力增大的次序进行排列。
例1：ONAN／ONAF变压器装有一组风扇，在大负载时，风扇可投入运行，在这两种冷却方式下，油流均按热对流方式循环。
例2：ONAN／OFAF变压器带有油泵和风扇的冷却设备。
也规定了在自然冷却方式（例如，辅助电源出现故障的情况下），降低负载后的冷却能力。
