一、住宅楼各种厚度顶板的模板设计（一）顶板模板计算（150mm厚的顶板）：1、材料与荷载：1）、基本数据：⑴、竹模板δ=12mm厚，自重8.5KN/m3（根据竹模板厂的促销广告数据采用）；⑵、次木楞4.5×90mm，间距@300㎜；（楞木按实际进料经压刨后的尺寸计算）⑶、主楞95mm×95mm，自重8kN/m3（按木材15%含水量估算），立杆间距为1200mm双向；碗扣支架立杆长度（模板高度4.58m）4.38m，配制按两根2.1m立杆+“U”形托）；（按交道口工程地下室计）⑷、砼自重24KN/m3；顶板钢筋1.5KN/m2（按含钢量估算）；⑸、木材允许挠度L/200、弹性模量E=10000Mpa；(木材采用东北落叶松σ=17N/㎜2×0.9折减系数后)[σ]=15.3N/㎜2；⑹、施工人员及设备活载：2.5KN/m2；⑺、水平振捣荷载：2.0KN/m2；300×122300×123⑻、竹模板截面系数：W x竹= =7200mm3、、I x竹= =43200mm46 1245×90245×903⑼、木楞截面系数：W x小= =60750mm3、、I x竹= =2733750mm46 1295×95295×953⑽、主楞截面系数：W x竹= =142896mm3、、I x竹= =6787552mm46 12⑾、立杆钢管（Ф48×3.5钢管）：A=489.3mm2、、I=15.8mm4、E=2.6×105、、[F]=L/500、[σ]=205N/mm2；2、竹模板计算：1）、荷载组合：竹模板：0.012×8.5=0.102KN/m2；砼：0.15×24=3.6KN/m2；钢筋：0.15×1.5=0.225KN/m2、；次楞：0.045×0.09×8.=0.0324KN/m；主楞：0.095×0.095×8=0.072KN/m。
钢结构屋顶模板及支撑架计算书
钢结构屋顶模板及支撑架计算书1. 引言本文档旨在提供钢结构屋顶模板及支撑架的计算书，以确保设计和施工过程满足相关规范和安全要求。
2. 模板计算2.1 模板载荷计算根据设计要求和使用条件，计算屋顶模板的荷载。
包括自重、附加负荷（如雨水、积雪）以及其他应力因素。
参考相关建筑规范和计算方法，确保模板能够承受这些荷载。
2.2 模板材料选择根据计算结果和设计要求，选择合适的材料作为屋顶模板。
考虑到强度、稳定性、耐久性和施工可行性等因素，选择适当的钢材或其他适用材料。
2.3 模板连接设计设计合适的连接方式和细节，确保屋顶模板连接牢固、稳定。
考虑到施工方便性和维护要求，选择适当的连接件和方法。
3. 支撑架计算3.1 支撑架载荷计算根据设计要求和模板荷载，计算支撑架所承受的载荷。
考虑到横向和纵向荷载以及其他应力因素，确保支撑架能够稳定地支撑屋顶模板。
3.2 支撑架设计和布置根据计算结果和设计要求，选择合适的支撑架类型和尺寸。
考虑到结构稳定性、施工方便性和成本因素，设计合理的支撑架布置，并确保支撑架能够平稳地分布屋顶模板荷载。
4. 安全要求和检查设计和施工过程中，要遵守相关安全规范和要求。
在完成屋顶模板和支撑架的计算后，进行安全检查和评估。
确保所设计的屋顶结构具备足够的稳定性和安全性。
5. 结论本文档提供了钢结构屋顶模板及支撑架的计算书，包括模板计算、支撑架计算以及安全要求和检查。
通过合理的设计和施工，确保所构建的屋顶结构满足相关要求并具备稳定性和安全性。
顶板模板计算书

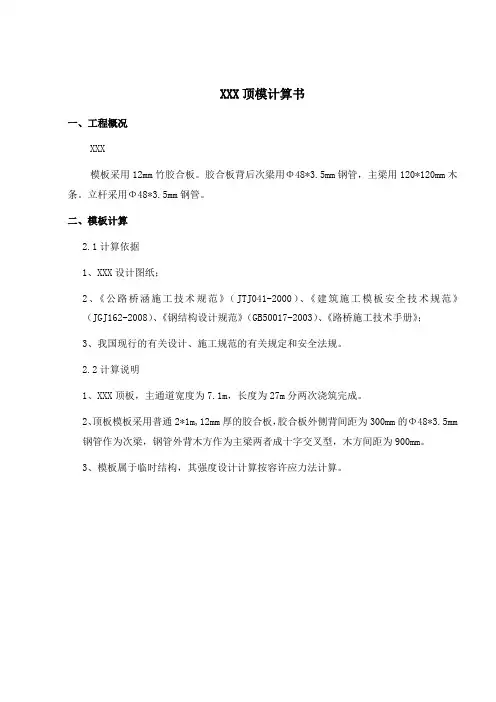

XXX顶模计算书一、工程概况XXX模板采用12mm竹胶合板。
胶合板背后次梁用Φ48*3.5mm钢管，主梁用120*120mm木条。
立杆采用Φ48*3.5mm钢管。
二、模板计算2.1计算依据1、XXX设计图纸；2、《公路桥涵施工技术规范》（JTJ041-2000）、《建筑施工模板安全技术规范》（JGJ162-2008）、《钢结构设计规范》（GB50017-2003）、《路桥施工技术手册》；3、我国现行的有关设计、施工规范的有关规定和安全法规。
2.2计算说明1、XXX顶板，主通道宽度为7.1m，长度为27m分两次浇筑完成。
2、顶板模板采用普通2*1m,12mm厚的胶合板，胶合板外侧背间距为300mm的Φ48*3.5mm钢管作为次梁，钢管外背木方作为主梁两者成十字交叉型，木方间距为900mm。
3、模板属于临时结构，其强度设计计算按容许应力法计算。
2.3顶板模板荷载计算1、新浇混凝土自重（混凝土容重γ=24 KN/m3）顶板浇筑高度H=0.55m。
P1 =γ*H*1.35=24*0.55*1.35=17.82 KN/m22、钢筋自重：P2 =1.1*0.55*1.35=0.82KN/m23、施工人员及设备荷载：P3=2.5*1.4=3.5 KN/m24、模板自重（取竹材容重γ=9 KN/m3）P5=γ*h*1.35=9*0.015*1.35=0.18KN/m25、钢管自重荷载P6=50*1.35=67.5 N/m6、方木自重（取木材容重最大值γ=7 KN/m3）P7 =0.06*0.09*7*1.35=0.05 KN/m 1.面板计算(1)、强度验算计算跨径l1=200mm荷载组合：P= P1 + P2+ P3 =17.82+0.82+3.5=22.14 KN/m2 =0.02214N/mm2以1mm宽的板条作为计算单元，转换为均布荷载q1 =0.02214*1=0.02214 N/mm模板按简支梁计算，则模板所受最大弯矩:M max =(q1 *l12 )/8=(0.02214*2002 )/8=110.7 N.mm面板截面系数:W=bh2/6=1*122/6=24 mm3应力σmax = M max/W =110.7/24=4.61N/mm2＜容许应力f m =37 N/mm2故满足要求(2)、挠度验算荷载组合：P= P1+ P2 =18.64 KN/m2 =0.01864 N/mm2转换为线性均布荷载q2 =0.01864 N/mm12mm厚竹胶合板弹性模量E=9898N/mm2面板截面惯性矩：I=bh3/12=1*123/12=144 mm4最大挠度:v max=（5* q2*l14）/384*E*I=(0.01864*5*2004)/(384*9898*144)=0.27mm＜容许挠度v m=l1/250=0.8mm故满足要求2、次楞计算次楞用Φ48*3.5mm钢管铺设间距为200mm，计算跨径l2=1200mm，根据《建筑施工模板安全技术规范》JGJ162-2008查表得钢管惯性矩I=121900 mm4弹性模量E=200000 N/mm2截面系数W=5080 mm3(1)、强度验算荷载组合P= P1 + P2 + P3 + P4 =17.82+0.82+3.5+0.18=22.32 KN/m2 =0.02232 N/mm2转化为线性均布荷载q3 =0.02232*200=4.46N/mm按简支梁计算则钢管所受最大弯矩M max =( q3 *l22 )/8=(4.46*12002)/8=802800 N.mm 应力σmax = M max/W=802800/5080=158.03 N/mm2＜容许应力f m =215 N/mm2故满足要求。
电梯井顶板模板(扣件式)计算书
板模板（扣件式）计算书一、工程属性模板设计平面图模板设计剖面图(楼板长向)模板设计剖面图(楼板宽向)四、面板验算现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。
计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(1.1+24)×0.12)+1.4×2.5，1.35×(0.1+(1.1+24)×0.12)+1.4×0.7×2.5] ×1=6.51kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.1×1=0.11kN/mp＝0.9×1.3×Q1K=0.9×1.4×2.5＝3.15kNMmax ＝max[q1l2/8,q2l2/8+pl/4]=max[6.51×0.32/8，0.11×0.32/8+3.15×0.3/4]= 0.24kN·mσ＝Mmax/W＝0.24×106/37500＝6.33N/mm2≤[f]＝15N/mm2 满足要求！2、挠度验算q＝(G1k +(G3k+G2k)×h)×b=(0.1+(1.1+24)×0.12)×1=3.11kN/mν＝5ql4/(384EI)＝5×3.11×3004/(384×10000×281250)＝0.12mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！五、小梁验算b取整取整度为275mm，因此需进行最不利组合，计算简图如下：1、强度验算q1＝0.9max[1.2(G1k+(G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.3+(1.1+24)×0.12)+1.4×2.5，1.35×(0.3+(1.1+24)×0.12)+1.4×0.7×2.5]×0.3＝2.02kN/m因此，q1静＝0.9×1.2(G1k+(G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.12)×0.3＝1.07kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.3＝0.94kN/mM1＝0.125q1静L2+0.125q1活L2＝0.125×1.07×12+0.125×0.94×12＝0.25kN·mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.3＝0.1kN/mp＝0.9×1.4×Q1k=0.9×1.4×2.5＝3.15kN/mM2＝0.07q2L2+0.203pL＝0.07×0.1×12+0.203×3.15×1＝0.65kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[2.02×0.282/2，0.1×0.282/2+3.15×0.28]＝0.87kN·mMmax ＝max[M1，M2，M3]＝max[0.25，0.65，0.87]＝0.87kN·mσ＝Mmax/W＝0.87×106/9280＝93.74N/mm2≤[f]＝205N/mm2 满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×1.07×1+0.625×0.94×1＝1.26kNV2＝0.625q2L+0.688p＝0.625×0.1×1+0.688×3.15＝2.23kNV3＝max[q1L1，q2L1+p]＝max[2.02×0.28，0.1×0.28+3.15]＝3.18kNVmax ＝max[V1，V2，V3]＝max[1.26，2.23，3.18]＝3.18kNτmax ＝Vmax/(8Izδ)[bh2-(b-δ)h2]=3.18×1000×[40×802-(40-4)×762]/(8×371300×4)＝12.85N/mm2≤[τ]＝125N/mm2 满足要求！3、挠度验算q=(G1k +(G3k+G2k)×h)×b=(0.3+(24+1.1)×0.12)×0.3＝0.99kN/m跨中νmax＝0.521qL4/(100EI)=0.521×0.99×10004/(100×206000×371300)＝0.07mm≤[ν]＝l/400＝1000/400＝2.5mm悬臂端νmax＝qL4/(8EI)=0.99×2754/(8×206000×371300)＝0.01mm≤[ν]＝l1/400＝275/400＝0.69mm满足要求！六、主梁验算Q1k＝1.5kN/m2q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.5+(1.1+24)×0.12)+1.4×1.5，1.35×(0.5+(1.1+24)×0.12)+1.4×0.7×1.5]×0.3＝1.7kN/mq1静＝0.9×1.2(G1k+ (G3k+G2k)×h)×b=0.9×1.2×(0.5+(1.1+24)×0.12)×0.3＝1.14kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×1.5×0.3＝0.57kN/mq2＝(G1k+ (G3k+G2k)×h)×b=(0.5+(1.1+24)×0.12)×0.3=1.05kN/m承载能力极限状态按二跨连续梁，Rmax ＝1.5q1L＝1.5×1.7×1＝2.56kN按悬臂梁，R1＝q1l=1.7×0.28＝0.47kNR＝max[Rmax ，R1]＝2.56kN;同理，R'＝1.81kN，R''＝1.81kN 正常使用极限状态按二跨连续梁，Rmax ＝1.5q2L＝1.5×1.05×1＝1.58kN按悬臂梁，R1＝q2l=1.05×0.28＝0.29kNR＝max[Rmax ，R1]＝1.58kN;同理，R'＝1.12kN，R''＝1.12kN 2、抗弯验算计算简图如下：主梁弯矩图(kN·m)Mmax＝0.83kN·mσ＝Mmax/W＝0.83×106/4730＝176.06N/mm2≤[f]＝205N/mm2 满足要求！3、抗剪验算主梁剪力图(kN)Vmax＝4.14kNτmax ＝2Vmax/A=2×4.14×1000/450＝18.39N/mm2≤[τ]＝125N/mm2满足要求！4、挠度验算主梁变形图(mm) ＝0.91mmνmax=0.91mm≤[ν]=1000/400=2.5mm 跨中νmax悬挑段ν＝0.37mm≤[ν]=200/400=0.5mmmax满足要求！七、立柱验算顶部立杆段：l01=kμ1(hd+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1500=2632.5mmλ=l/i=2633.4/15.9=165.62≤[λ]=210 长细比满足要求！2、立柱稳定性验算顶部立杆段：l01=kμ1(hd+2a)=1.291×1.386×(1500+2×200)=3399.719mmλ1＝l01/i＝3399.719/15.9＝213.819，查表得，φ1＝0.16Mw =0.92×1.4ωklah2/10=0.92×1.4×0.22×1×1.52/10＝0.06kN·mNw ＝0.9[1.2ΣNGik+0.9×1.4Σ(NQik+Mw/lb)]=0.9×[1.2×(0.5+(24+1.1)×0.12)+0.9×1.4×1]×1×1+0.92×1.4×0.06/1＝4.99kNf＝ Nw /(φA)+ Mw/W＝4989.46/(0.16×450)+0.06×106/4730＝80.95N/mm2≤[f]＝205N/mm2满足要求！Mw =0.92×1.4ωklah2/10=0.92×1.4×0.22×1×1.52/10＝0.06kN·mNw ＝0.9[1.2ΣNGik+0.9×1.4Σ(NQik+Mw/lb)]=0.9×[1.2×(0.75+(24+1.1)×0.12)+0.9×1.4×1]×1×1+0.92×1.4×0.06/1＝5.26kNf＝ Nw /(φA)+ Mw/W＝5259.46/(0.16×450)+0.06×106/4730＝84.7N/mm2≤[f]＝205N/mm2满足要求！八、可调托座验算满足要求！九、立柱地基基础验算f ak 70kPa满足要求！。
2#楼电梯井顶板高支模计算书
2#楼电梯井顶板（钢管支撑）模板支撑计算书1.计算参数结构板厚120mm，电梯井井道宽度2.60ｍ，高度7.45 m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；板材弹性模量E=6000N/mm2,枋材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2,顺纹抗剪强度f v=1.40N/mm2 ；支撑离墙尺寸0.20ｍ,采用Φ48×3.0mm钢管：横向间距1100mm,纵向间距900mm,支撑立杆的步距h=1.80m；钢管直径48mm,壁厚3.0mm,截面积4.24cm2,回转半径i=1.59cm；钢材弹性模量E=206000N/mm2，抗弯强度f=205.00N/mm2,抗剪强度f v=120.00N/mm2。
2.楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.12 × 1.2 = 3.46 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.12 × 1.2 = 0.16 kN/m④施工人员及施工设备荷载 2.50 kN/m2× 1.0 × 1.4 = 3.50 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 7.47 kN/m底模和龙骨挠度验算计算组合(①＋②＋③) q2 = 3.97 kN/m（2）楼板底模板验算第一层龙骨(次楞)间距L=350mm，计算跨数5跨。
底模厚度18mm,板模宽度=1000mmW=bh2 /6=1000×182/6=54000mm3，I=bh3/12=1000×183/12=486000mm4。
1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数K M=-0.105，M1=K M q1L2 =-0.105×7.47×3502=-96083N.mm剪力系数K V=0.606，V1=K V q1L=0.606×7.47×350=1584Nb.①＋②＋③荷载支座弯矩系数K M=-0.105，M2=K M q2L2 =-0.105×3.97×3502=-51064N.mm跨中弯矩系数K M=0.078，M3=K M q2L2 =0.078×3.97×3502=37933N.mm剪力系数K V=0.606，V2=K V q2L=0.606×3.97×350=842N挠度系数Kυ=0.644，υ2=Kυq2L4/(100EI)=0.644×(3.97/1.2)×3504/(100×6000×486000)=0.11mmC施工人员及施工设备荷载按2.50kN（按作用在边跨跨中计算）计算荷载P=1.4×2.50=3.50kN ,计算简图如下图所示。
顶板模板设计计算书

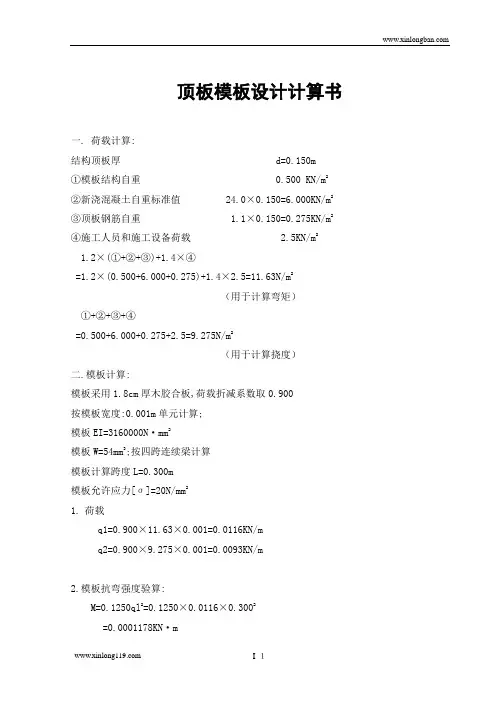

顶板模板设计计算书一. 荷载计算:结构顶板厚 d=0.150m①模板结构自重 0.500 KN/m2②新浇混凝土自重标准值 24.0×0.150=6.000KN/m2③顶板钢筋自重 1.1×0.150=0.275KN/m2④施工人员和施工设备荷载 2.5KN/m21.2×(①+②+③)+1.4×④=1.2×(0.500+6.000+0.275)+1.4×2.5=11.63N/m2（用于计算弯矩）①+②+③+④=0.500+6.000+0.275+2.5=9.275N/m2（用于计算挠度）二.模板计算:模板采用1.8cm厚木胶合板,荷载折减系数取0.900按模板宽度:0.001m单元计算;模板EI=3160000N·mm2模板W=54mm3;按四跨连续梁计算模板计算跨度L=0.300m模板允许应力[σ]=20N/mm21.荷载q1=0.900×11.63×0.001=0.0116KN/mq2=0.900×9.275×0.001=0.0093KN/m2.模板抗弯强度验算:M=0.1250ql2=0.1250×0.0116×0.3002=0.0001178KN·mσ=M/W=0.0001178×106/54=2.180625N/mm2<20N/mm23.模板挠度验算:ω=0.5210 ×ql4/100EI=0.5210×0.0093×（1000×0.300）4/(100×3160000)=0.081mm允许挠度[ω]=1.5mm二.小龙骨验算:小龙骨采用5CM×10CM木龙骨 ;间距0.300m;已知条件:截面抵抗矩: W=83333mm3截面刚度: EI=45800000000N·mm2抗弯承载力:f=13N/mm2m允许挠度: [w]=L/400mm2计算跨度: L=1.200m按三跨连续梁计算q1=11.63×0.300=13.95600KN/m查内力计算手册小龙骨弯矩=0.10×ql2=0.10×13.95600×1.2002=0.452KN·mMmax小龙骨应力σ=M max/W=0.452×106/83333=5.426N/mm2<13N/mm2小龙骨挠度ω=0.667ql4/100EI=0.667×13.95600×(1.200×1000）4÷（100×45800000000） =0.5524mm< [ω]=1.200×1000/400=3.00 mm三、大龙骨强度及挠度验算大龙骨采用10CM×10CM木龙骨:间距1.200mm按三跨连续梁计算:已知条件：截面抵抗矩: W=166667mm3截面刚度: EI=91700000000N·mm2抗弯承载力:f=13N/mm2m允许挠度: [w]=L/400mm2计算跨度: L=0.6000m大龙骨荷载q=11.63×1.200=11.130KN/m大龙骨弯矩=0.10×ql2=0.10×11.130×0.60002=0.45217KN·mMmax大龙骨应力σ=M max/W=0.45217×106/166667=2.713N/mm2<13N/mm2大龙骨挠度ω=0.667ql4/100EI=0.667×11.130×(0.6000×1000)4÷（100×91700000000）=0.084mm<[ω]=L/400=0.6000×1000/500=1.200mm四.钢支柱验算:采用φ48.5钢管脚手架；间距0.6000×1.2000m；计算长度L=220cm；=215.000N/mm2允许荷载fm已知:A=489mm2 i=1.578cmN=11.63×0.6000×1.2000=6.6780KNλ=L/i =220/1.578=139.417查表:φ=0.312σ=N/φA=6.6780/(0.312×489)=49.396N/ mm2=215.000N/mm2允许荷载fm。
