第三章 典型机床的电气控制
《常用机床电气控制》课件

弱磁保护
在磁场异常时,自动调整磁场强度以保护机床不受损坏。
弱磁保护是为了防止机床在工作过程中出现磁场异常而采取的保护措施。当磁场出现异常情况时,弱 磁保护装置能够自动调整磁场强度,避免因磁场异常对机床造成损坏。这样可以确保机床在稳定的磁 场环境下工作,提高设备运行精度和稳定性。
CHAPTER 05
过载保护
防止机床工作过程中出现过载现象,确保设备正常运行。
过载保护是机床电气控制中的一项重要措施,用于防止机床在工作过程中因负载 过大而出现过载现象。过载保护装置能够在过载情况下及时切断电源,保护机床 不受损坏,并确保设备正常运行。
短路保护
在机床电路发生短路时,迅速切断电源以保护机床不受损坏 。
易于操作和维护
电气控制系统操作简单,易于维护和 保养,降低了使用成本。
可靠性高
采用成熟的电气元件和控制技术,提 高了系统的可靠性和稳定性。
CHAPTER 02
机床电气控制的基本元件
开关与接触器
开关
用于接通或断开电路,包括刀开 关、转换开关、按钮开关等。
接触器
是一种自动切换电器,主要用于 频繁接通或断开电动机或其他负 载的主电路。
机床电气控制系统的维护与 检修
机床电气控制系统的维护
日常维护
预防性维护
定期检查机床电气控制系统的外观、 紧固件和清洁情况,确保系统正常运 行。
根据设备的使用情况和制造商的推荐 ,制定并执行定期维护计划,以预防 潜在的故障和维护成本的增加。
定期维护
按照机床制造商的推荐,定期对电气 控制系统进行全面检查和维护,包括 更换磨损部件、润滑机械部件、清洁 和校准传感器等。
继电器
01
02
03
电机与电气控制课件:典型机床的电气控制

典型机床的电气控制
8.2.3 M7120型平面磨床的控制线路分析 M7120型平面磨床的电气原理图如图8-6所示。 1.主电路 M1为液压泵电动机,M2为砂轮电动机,M3为冷却泵电动
机,M4为砂轮升降电动 机。KM1控制 M1电动机运行,KM2控 制 M2、M3电动机运行,KM3、KM4控制 M4电 动机运行。 另外,电路中还设有短路和过载保护。
典型机床的电气控制
(3)铣床的工作台要求有前后、左右、上下六个方向的 进给运动和快速移动,所以也要 求进给电动机 M2能正反转, 并通过操作手柄和机械离合器相配合来实现。进给的快速移 动是通过电磁离合器和机械挂挡来完成的。为了扩大其加工 能力,在其工作台上可加装圆 工作台,圆工作台的回转运动是 由进给电动机经过附加传动机构来驱动的。
典型机床的电气控制
2.主轴电动机 M1的控制 1)主轴电动机 M1的启动控制 启动前,通过主轴变速手柄选择好主轴速度,合上电源开 关 QS1,将SA5扳至“正向运 转”位置。主轴电动机 M1采用 两地控制方式,一组安装在工作台上,另一组安装在床身 侧面。 按下启动按钮SB1或SB2,KM1线圈得电并自锁,KM1主 触头闭合,M1正向运转。
典型机床的电气控制
8.3.3 X62W 型万能铣床的控制线路分析 X62W 型万能铣床的电气原理图如图8-9所示。 1.主电路 M1为主轴电动机,M2为进给电动机,M3为冷却泵电动机。
KM1、KM2控制主轴电 动机 M1的运行与制动,SA5控制主 轴电动机 M1的正反转运行,KM3、KM4控制进给电 动机 M2 的运行,KM5控制电磁离合器。另外,电路中还设有短路和过 载保护。
(4)主轴运动和进给运动采用变速盘进行速度选择,为保 证变速时齿轮啮合良好,两 种运动都要求有变速冲动功能。
第3章典型机床的电气控制[1]
![第3章典型机床的电气控制[1]](https://img.taocdn.com/s3/m/189132b34a7302768f993921.png)
v (2)液压电动机控制
v SB3、SB4为液压泵电动机M3的起动和停止按钮,在 QS2或KA的常开触点闭合情况下,按下SB3按钮, KM2线 圈得电,辅助触点闭合自锁,电动机M3旋转,按按钮SB4即 可停止。
v (3)砂轮和冷却泵电砂轮电动机M1和冷却泵电动 机M2的起动和停止按钮,在QS2或KA的常开触点闭合情况下, 按下SB1按钮, KM1线圈得电,辅助触点(闭合自锁,电动机 M1和M2旋转,按下SB2按钮,砂轮和冷却泵电动机停止。
v (5)保护环节完善,对电动机设有短路保护、过载保护、 电磁吸盘欠压保护等。
v
(6)为减少工件在磨削加工中的热变形并冲走磨屑,以保
证加工精度,需用冷却液。
PPT文档演模板
第3章典型机床的电气控制[1]
3.3.3 平面磨床的电气控制电路分析
v 1.主电路分析
v
主电路中共有三台电动机, 其中M1为砂轮电动
机,拖动砂轮的旋转;M2为冷却泵电动机,拖动冷
却泵供给磨削加工时需要的冷却液;M3为液压泵电
动机,拖动油泵,供出压力油, 负责工作台的润滑。
M1、M2、M3只进行单方向运行,且磨削加工无调速
要求;当砂轮电动机M1起动后,才可起动冷却泵电
动机M2。用接触器KM1控制砂轮电动机M1,用热
继电器FR1进行过载保护;冷却泵电动机用热继电
PPT文档演模板
第3章典型机床的电气控制[1]
PPT文档演模板
•图3-3 CA6140电气控制原理图
第3章典型机床的电气控制[1]
v 3.2.3普通车床的电气控制电路分析
v 1.主电路分析
v 在主电路中,一共有三台电动机。M1为主 轴电动机,带动主轴旋转和刀架作进给运动; M2为冷却泵电动机;用来输送切削液;M3 为刀架快速移动电动机。
第三章 典型机床的电气控制

4. 中间继电器KA起着扩展接触器KM3触点的作用。从电路可见KM3的常开 触点直接控制KA故KM3和KA的触点的闭合和断开情况相同。
第十六页,编辑于星期一:十七点 三十五分。
3.3 Z3040型摇臂钻床的电气控制线路
3.3.1 摇臂钻床的结构及工作情况
钻床是一种孔加工机床,可用来钻孔、扩孔、 铰孔、攻螺纹及修刮面等多种形式的加工。
第十八页,编辑于星期一:十七点 三十五分。
3.3.2 摇臂钻床的运动形式
1. 钻削加工时,钻头一边进行旋转切削,一边进行纵向进给。其运 动形式如下:
2. 主运动摇臂钻床的主运动是指主轴的旋转运动。
3. 进给运动摇臂钻床的进给运动是指主轴的纵向进给运动。 4. 辅助运动摇臂钻床的辅助运动是指:
① 摇臂与外立柱一起绕内立柱的回转运动;
❖ 车床是一种应用最为广泛的金属切削机床,能够车削外圆、内圆、端面、 螺纹、定型表面,并可以用钻头、铰刀等进行加工。
❖ 组成:床身、主轴变速箱、尾座进给箱、丝杠、光杠、刀架和溜板箱等。
第七页,编辑于星期一:十七点 三十五分。
3.2 普通车床的电气控制线路
❖ 主运动:主轴带动工件的旋转运动,承受车削加工时的主要切削功率。进给运 动是溜板带动刀架的纵向或横向直线运动。
1.主电路
1. 电源由转换开关QS引入。 2. 主电路有四台电动机: ✓ M1为主轴电动机,主轴作钻孔圆周运动,接触器KM1控制M1的启停,热
继电器FR1进行过载保护; ✓ M2为摇臂升降电动机,可进行正、反转由接触器KM2,KM3控制,M2一般短时
工作,不设长期过载保护;
✓ M3为液压泵电动机,正、反转由接触器KM4、KM5控制,热继电器FR2
电气工程-典型机床电气控制 精品

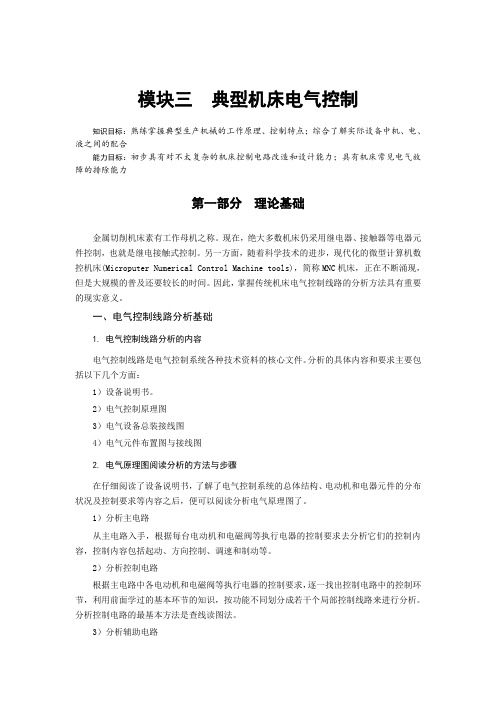

模块三典型机床电气控制知识目标:熟练掌握典型生产机械的工作原理、控制特点;综合了解实际设备中机、电、液之间的配合能力目标:初步具有对不太复杂的机床控制电路改造和设计能力;具有机床常见电气故障的排除能力第一部分理论基础金属切削机床素有工作母机之称。
现在,绝大多数机床仍采用继电器、接触器等电器元件控制,也就是继电接触式控制。
另一方面,随着科学技术的进步,现代化的微型计算机数控机床(Microputer Numerical Control Machine tools),简称MNC机床,正在不断涌现,但是大规模的普及还要较长的时间。
因此,掌握传统机床电气控制线路的分析方法具有重要的现实意义。
一、电气控制线路分析基础1. 电气控制线路分析的内容电气控制线路是电气控制系统各种技术资料的核心文件。
分析的具体内容和要求主要包括以下几个方面:1)设备说明书。
2)电气控制原理图3)电气设备总装接线图4)电气元件布置图与接线图2. 电气原理图阅读分析的方法与步骤在仔细阅读了设备说明书,了解了电气控制系统的总体结构、电动机和电器元件的分布状况及控制要求等内容之后,便可以阅读分析电气原理图了。
1)分析主电路从主电路入手,根据每台电动机和电磁阀等执行电器的控制要求去分析它们的控制内容,控制内容包括起动、方向控制、调速和制动等。
2)分析控制电路根据主电路中各电动机和电磁阀等执行电器的控制要求,逐一找出控制电路中的控制环节,利用前面学过的基本环节的知识,按功能不同划分成若干个局部控制线路来进行分析。
分析控制电路的最基本方法是查线读图法。
3)分析辅助电路辅助电路包括电源显示、工作状态显示、照明和故障报警等部分,它们大多由控制电路中的元件来控制的,所以在分析时,还要回过头来对照控制电路进行分析。
4)分析联锁与保护环节机床对于安全性和可靠性有很高的要求,实现这些要求,除了合理地选择拖动和控制方案以外,在控制线路中还设置了一系列电气保护和必要的电气联锁。
第3章典型机床的电气控制

v (4)主轴运动和进给运动是采用变速盘来选 择速度,为保证变速齿轮能很好地啮合,调 整变速盘时采用变速冲动控制。
v (5)SA1 是换刀专用开关,换刀时,一方面 将主轴制动, 另一方面将控制电路切断。
v (6)三台电动机M1、M2、M3分别由FR1, FR2、FR3提供过载保护。
v (3) X62W铣床的工作台有6个方向的进给运动和 快速移动,由进给电动机M2实现正反转控制,但6
个方向的进给运动中同时只准有一种运动产生,是 通过采用机械手柄和位置开关配合的方式实现6个
方向进给运动的联锁;进给的快速移动是通过电磁 离合器和机械挂挡来实现的。
第3章典型机床的电气控制
图3-6 X62W型卧式万能铣床电气控制电路图
v M7130平面磨床主要由纵向移动手轮、砂轮箱、 滑座、横向进给手轮、砂轮调节器、立柱、工作台、 垂直进给手轮、床身、等部分组成。工作台上放的 电磁吸盘, 用来吸持工件,工作台可在床身的导轨 上作往返(纵向)运动,主轴可在床身的横向导轨上 作横向进给运动,砂轮箱可在立柱导轨上作垂直运 动。M7130平面磨床的结构如图3-4所示, 图3- 5为 元器件位置图。
v 机床加工对安全性和可靠性有很高的要求,实现 这些要求,除了要合理地选择拖动和控制方案以外, 在控制线路中还必须设置一系列电气保护和必要的 电气联锁控制。
v 5.总体检查
v 要化整为零,在逐步分析了每一个局部电路的工 作原理以及各部分之间的控制关系之后,又必须用 集零为整的方法,检查整个控制线路是否有遗漏。 要从整体角度去进一步检查和理解各控制环节之间 的联系,了解电路中每个元件所起的作用。
第3章典型机床的电气控制
v 3.1.2电气控制原理图的分析方法与步骤
第三章典型设备电气控制电路分析
第三章典型设备电气控制电路分析第一节电气控制电路分析基础第二节Z3040型摇臂钻床电气控制电路分析第三节T68型卧式镗床电气控制电路分析第四节X62W型卧式铣床电气控制电路分析第五节交流桥式起重机电气控制电路分析第一节电气控制电路分析基础一、电气控制分析的依据依据:设备本身的基本结构、运行情况、加工工艺要求和电力拖动自动控制的要求;熟悉了解控制对象,掌握其控制要求等。
二、电气控制分析的内容设备说明书电气控制原理图电气设备的总装接线图电器元件布置图与接线图三、电气原理图的阅读分析方法先机后电先主后辅化整为零集零为整、统观全局总结特点四、分析举例C650卧式车床属中型车床,加工工件回转半径最大可达1020mm ,长度可达3000mm 。
其结构主要有床身、主轴变速箱、进给箱、溜板箱、刀架、尾架、丝杆和光杆等部分组成。
(一)卧式车床的主要结构和运动情况以C650普通卧式车床为例图3-1 普通车床的结构示意图1-进给箱2-挂轮箱3-主轴变速箱4-溜板与刀架5-溜板箱6-尾架7-光杆8-丝杆9-床身(二)C650车床对电气控制的要求1.主轴电动机M12.冷却泵电动机M23.快速移动电动机M34.电路应有必要的保护和联锁,有安全可靠的照明电路。
从车削加工工艺要求出发,对各电动机的控制要求是:(三)C650车床的电气控制电路分析1.主电路分析2.控制电路分析1)主电动机的点动调整控制2)主电动机的正反转控制3)主电动机的反接制动控制4)刀架的快速移动和冷却泵控制5)辅助电路6)完善的联锁与保护3.电路特点1)采用三台电动机拖动,尤其是车床溜板箱的快速移动单由一台电动机拖动。
2)主轴电动机不但有正、反向运转,还有单向低速点动的调整控制,正、反向停车时均具有反接制动控制。
3)设有检测主轴电动机工作电流的环节。
4)具有完善的保护与联锁。
第二节Z3040型摇臂钻床电气控制电路分析一、机床结构与运动形式摇臂钻床一般由底座、内外立柱、摇臂、主轴箱和工作台等部件组成。
常用机床电气控制(车床,钻床,磨床等完整)
5、冷却泵电动机的控制 冷却泵电动机M5由开关SA3来控制接触器 KM9,以实现其起动与停止。 三、电磁吸盘励磁与退磁的控制
平面磨床是依靠电磁吸盘来吸持工件,然后进 行磨削加工。工件磨削加工完成后,为使工件从吸 盘上取下来,要求对电磁吸盘进行退磁。
1、电磁吸盘励磁控制
在图3-2中,按下励磁按钮SB8,励磁中间继 电器KA1线圈通电并自保,触点KA1(100-100a) 断开,切断退磁中间继电器KA2电路,其触点 KA2(110-118)、KA2(134-121)、KA2(135123)断开,晶体管V1因发射极断开而不能工作, V3、V4则因输出端断开而不起作用,此时只有晶 体管V2正常工作。
上一页 下一页 返回
2.4 普通车床的电气控制线路
三、C650-2型普通车床的电气控制
如下页图所示为C650-2型普通车床的电气控制原理图。 1.控制特点 (1)主轴电动机M1采用全压起动电气正反转控制,可做点动,
采用电气反接制动。 (2) 刀架移动电动机M2全压起动,单向旋转。 (3)冷却用电动机M3可由位置开关释放而停止 。 (4)用电流表A检测主轴电动机负载情况。
/watch/07371059446194005046.html?page=videoMultiNeed
结构:卧式车床主运动由床身、主轴变速箱、尾座进给箱、 丝杠、光杠、刀架和溜板箱等组成。
运动:1.主运动是主轴通过卡盘或顶尖带动工件的旋转运 动,它承受车削加工时的主要切削功率。
这样UEB=UEA+UAB=UEA-UBA,所以,RP3 电位器上取出电压UEA愈高,则V2的UEB愈高,
V2趋向导通;而锯齿波电压UBA上升,使V2的UEB 减小,V2趋向截止。在UEA、UBA两个电压共同作用 下,使V2处于两种工作状态:当UEB≥0.2V时,V2 导通;当UEB<0.2V时,V2截止。在一般情况下,UBA 处于峰值及其附近的较高电压值时,UEB<0.2V,V2 截止;当锯齿波电压UBA在较低电压值时,V2导通。
常用机床电气控制
第三章 常用机床电气控制
第一节 电气控制系统分析基础 第二节 车床的电气控制 第三节 Z3040型摇臂钻床电气控制 第四节 X25K型铣床电气控制 第五节 T68型卧式镗床电气控制 本章小结
Date: 12/14/2019
Page: 1
江苏科技大学机械工程学院
CH3 常用机床电气控制
CH3 常用机床电气控制
C620-1型普通车床的电气控制
电源 开关
主轴电 动机
短路 保护
冷却泵 电机
刀架快
主电动机控制
冷却泵
移电机
控制
点动 正转 正向、反向制动 反转
刀架快速 移动
Date: 12/14/2019
Page: 8
江苏科技大学机械工程学院
CH3 常用机床电气控制
C650-2型普通车床的电气控制
CH3 常用机床电气控制
第五节 T68型卧式镗床电气控制
一、结构与运动形式
后立柱 导轨
尾架 床身
Date: 12/14/2019
工作台
镗轴
前立柱 导轨 镗头架
Page: 30
下溜板 上溜板
江苏科技大学机械工程学院
CH3 常用机床电气控制
第五节 T68型卧式镗床电气控制
二、电力拖动特点
双速笼型异步电动机作为主拖动电机。 进给运动和主轴及花盘旋转用同一台电动机拖动,
CH3 常用机床电气控制
第五节 T68型卧式镗床电气控制
Date: 12/14/2019
Page: 33
江苏科技大学机械工程学院
CH3 常用机床电气控制
本章小结
电气控制系统的分析方法 电气原理图的读图能力 故障诊断与故障排查能力
常用机床的电气控制
常用机床的电气控制1. 介绍机床是用来加工各种金属和非金属材料的设备。
在机床的工作过程中,电气控制起着至关重要的作用。
电气控制系统通常由多个电气元件和电路组成,用于控制机床的各个功能和动作。
本文将介绍常用机床的电气控制的基本原理和常见的电气控制元件。
2. 电气控制原理机床的电气控制原理是通过操纵电气信号来控制机床的各个功能和动作。
常用的电气控制原理包括开关控制原理、传感器控制原理和数控控制原理。
2.1 开关控制原理开关控制原理是通过机械开关或电磁开关来控制机床的各个功能和动作。
开关控制原理简单直接,适用于一些简单的机床。
例如,通过一个按钮开关来控制机床的启动和停止。
2.2 传感器控制原理传感器控制原理是通过感知机床的工作状态和环境变量来控制机床的各个功能和动作。
常用的传感器包括光电传感器、接近开关、温度传感器等。
例如,通过接近开关来感知工件位置,实现机床的自动送料功能。
2.3 数控控制原理数控控制原理是通过计算机数值控制来控制机床的各个功能和动作。
数控控制系统通常由计算机和运动控制卡等硬件组成,通过高速运算实现对机床的精确控制。
数控控制原理适用于复杂的机床,如铣床、钻床和刨床等。
3. 常见电气控制元件常见的电气控制元件包括开关、继电器、接触器、断路器、变压器和控制电缆等。
3.1 开关开关是最常见的电气控制元件之一,用于控制电路的通断。
常见的开关有按钮开关、转换开关和限位开关等。
按钮开关通常用于手动控制机床的启动和停止,转换开关用于切换机床的功能模式,而限位开关用于感知机床的位置和行程。
3.2 继电器继电器是一种电气控制元件,用于在电路中控制较大电流或电压。
继电器通常由电磁铁和触点组成,当电磁铁通电时,触点闭合或断开,从而控制电路的通断。
继电器可以用于控制机床的电机、灯光和报警等。
3.3 接触器接触器与继电器类似,也是一种用于控制较大电流或电压的电气控制元件。
接触器通常由电磁铁和触点组成,但与继电器不同的是,接触器的触点通常是常闭触点和常开触点的组合。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
❖ 从常用机床的电气控制入手, ❖ 会阅读、分析机床电气控制电路的方法、步骤; ❖ 加深对典型控制环节的理解和应用; ❖ 了解机床上机械、液压、电气三者的紧密配合 ❖ 从机床控制的设计、安装、调试、运行等打下一定基础。 ❖ 不仅要求能够实现起动、制动、反向和调速等基本要求,更要满
3.1 电气控制线路分析基础
3.1.1 电气控制线路分析的内容 ❖ 详细阅读说明书。了解设备的结构,技术指标,机械传动、液压与气
动的工作原理;电机的规格型号;各操作手柄、开关、旋钮等的作用; 与机械、液压部分直接关联的行程开关、电磁阀、电磁离合器等的位 置、工作状态及作用。 ❖ 电气控制原理图。电气控制线路原理图主要由主电路、控制电路及辅 助电路等组成,这是分析控制线路的关键内容。 ❖ 电器元件布置图与电气总装接线。主要电气部件的布置、安装要求; 电器元件布置与接线;在调试、检修中可通过布置图和接线图很方便 地找到各种电器元件和测试点,进行维护和维修保养。
2.主电动机的正反转控制
❖ M1额定功率为30kW,但是其启动负载很小,起动电流很大,所以,在 非频繁点动的一般工作时,采用了全压直接起动。
❖ 按下正向起动按钮SB3时,KM3通电,并保持,主触点闭合,短接限流 电阻R;常开辅助触点闭合,KA通电,其常开触点闭合,KM3保持通电, 进而KA也保持通电。
❖ 主轴电动机:FU1为主电动机M1的短路保护用熔断器;FRl为其过载保护用热 继电器;R为限流电阻,在主轴点动时,限制起动电流,在停车反接制动时, 又起限制过大的反向制动电流的作用;电流表PA用来监视主电动机M1的绕组 电流,M1功率很大,故PA接入电流互感器TA回路。机床工作时,可调整切 削用量,使电流表PA的电流接近主电动机M1额定电流的对应值(经TA后减小 了的电流值),以便提高生产效率和充分利用电动机的潜力;KM1、KM2为正 反转接触器,KM3用于短接电阻R接触器,主触点直接连接M1。
❖ 组成:床身、主轴变速箱、尾座进给箱、丝杠、光杠、刀架和溜板箱等。
3.2 普通车床的电气控制线路
❖ 主运动:主轴带动工件的旋转运动,承受车削加工时的主要切削功率。 进给运动是溜板带动刀架的纵向或横向直线运动。
❖ 辅助运动包括刀架的快速进给与回退,尾座的移动、工件夹紧与松开等。 ❖ 为保证螺纹加工的质量,要求工件的旋转速度与刀具的移动速度之间具
❖ 当SB3尚未松开时,SB3闭合,KA常开触点已闭合,故KM1通电,主触 点闭合,电动机M1全压启动。
❖ KM1辅助触点闭合。当松开SB3后,可形成自锁通路,KM1保持通电。 ❖ KM3得电同时,通电延时继电器KT通电,使电流表避免起动电流的冲击。 ❖ SB4为反向起动按钮,反向起动过程同正向时类似。
3.1.2 电气控制原理图的分析方法
❖ 电气控制原理图的分析主要包括主电路、控制析主电路 ❖ 2. 分析控制电路 ❖ 3. 分析辅助电路 ❖ 4. 分析联锁与保护环节 ❖ 5. 总体检查
3.2 普通车床的电气控制线路
3.2.1 普通车床的结构及工作情况
❖ 车床是一种应用最为广泛的金属切削机床,能够车削外圆、内圆、端面、 螺纹、定型表面,并可以用钻头、铰刀等进行加工。
❖ 冷却泵电动机M2:KM4为启动接触器;FR2为过载保护用热继电器。 ❖ 刀架快速移动电动机M3:KM5为启动接触器,M3点动短时运转,故不设置热
继电器。
二、控制电路分析
1.主电动机的点动调整控制 ❖ 当按下点动按钮SB2不松手时,接触器KMl线圈通电,
KMl主触点闭合,经限流电阻R接通电动机M1,减少了起 动电流。 ❖ 中间继电器KA未通电,KM1不自锁。当松开SB2后KM1线 圈断电,电动机M1停转。
① 主轴电动机M1采用电气正反转控制。 ② M1容量为30kW,采用电气反转控制,实现快速停车。 ③ 为便于对刀操作,主轴设有点动控制。 ④ 采用电流表来检测电动机负载情况。
3.2.2 普通车床的电气控制
KSR 3
KSF 3
KS
C650车床电气控制线路图
一、主电路
❖ 电源引入开关为组合开关,空气开关QF为电源总短路保护。
❖ 应了解机械操作手柄与电器元件的关系;了解机床液压系统与电 气控制的关系等。
❖ 将整个控制电路按动能不同分成若干局部控制电路,逐一分析, 分析时应注意各局部电路之间的联锁与互锁 关系,然后再统观整 个电路,形成一个整体观念。
❖ 抓住各机床电气控制的特点,深刻理解电路中各电器元件、各接 点的作用,学会分析的方法,养成分析的习惯。
足生产工艺的各项要求,还要保证机床各运动的准确和相互协调, 具有各种保护装置,工作可靠,实现操作自动化等。
❖3.1 电气控制线路分析基础 ❖3.2 普通车床的电气控制线路 ❖3.3 Z3040型摇臂钻床的电气控制线路 ❖3.4 M7130平面磨床的电气控制线路
注意的问题
❖ 对机床的基本结构、运动情况、加工工艺要求等应有一定的了解, 做到了解控制对象,明确控制要求。
❖ 要求主轴有大的调速范围:齿轮变速机构来调速,调速范围可达40倍 以上。
❖ C650 车床的主电动机采用普通笼型异步电动机,功率为30kW。为提 高工作效率,该机床采用了反接制动。
❖ C650型车床是一种中型车床,除有主轴电动机M1和冷却泵电动机 M2外,还设置了刀架快速电动机M3。控制特点是:
有严格的比例关系,并且加工完毕后要求反转退刀。C650车床溜板箱与 主轴变速箱之间通过齿轮传动来连接,主电动机的正反转实现主轴的正 反转,当主轴反转时,刀架也跟着后退。 ❖ 进行车削加工时,刀具的温度高,需备有一台冷却泵电动机。 ❖ C650车床的床身较长,为减少辅助工作时间,专门设置了一台2.2kW 的电动机来拖 动溜板箱快速移动,并采用点动控制。
3.主轴电动机反接制动
❖ 主轴停车时,由停止按钮SB1与正反转接触器KM1、KM2及反接制动 接触器KM3、速度继电器KS,构成电动机正反制动控制电路,在KS 控制下实现反接制动停车。
