钽电容规格
贴片钽电容封装规格表
贴片钽电容封装规格表
贴片钽电容封装规格表
1. 贴片钽电容封装规格
贴片钽电容是一种小型元器件，使用广泛，封装规格多样。
其封装规格涵盖了0402、0603、0805、1206和2012等型号，根据具体尺寸量度单位以毫米mm表示，它们的具体封装规格如下：
(1) 0402：1.0 × 0.5mm
(2) 0603：1.6 × 0.8mm
(3) 0805：2.0 × 1.25mm
(4) 1206：3.2 × 1.6mm
(5) 2012：3.5 × 2.0mm
2. 贴片钽电容封装优缺点
贴片钽电容封装具有极高的密度，结构紧凑，大大降低了PCB（印刷电路板）的
体积。
同时，它的封装重量轻，模具和模具投资也相对较小，封装成本低，容易扩充生产规模，为大容量电路封装带来更多便利，大大提高了PCB（印刷电路板）
封装质量和可靠性。
但也有缺点，如由于封装物料中包含陶瓷/金属材料，需要在
固化成型过程中用于预热、固化、熔化这些物质，所以贴片钽电容封装在高温情况下易于变形，对安装技术有一定的要求。
还有，虽然其他物料封装也存在类似情况，但是在低温的环境下，贴片钽电容由于结构设计比较小，其焊接连接也容易快速
退火，这也需要适当的焊接参数来处理。
AVX钽电容规格书

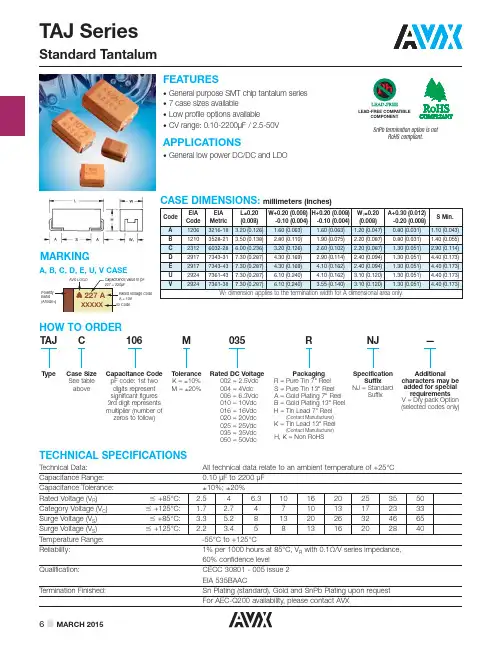

HOW TO ORDER Technical Data:All technical data relate to an ambient temperature of +25°C Capacitance Range:0.10 μF to 2200 μF Capacitance Tolerance:±10%; ±20%Rated Voltage (V R )Յ+85°C: 2.54 6.3101620253550Category Voltage (V C)Յ+125°C: 1.7 2.7 4 71013172333Surge Voltage (V S )Յ+85°C: 3.3 5.28132026324665Surge Voltage (V S )Յ+125°C: 2.2 3.4581316202840Temperature Range:-55°C to +125°CReliability:1% per 1000 hours at 85°C, V R with 0.1Ω/V series impedance, 60% confidence levelQualification:CECC 30801 - 005 issue 2EIA 535BAACTermination Finished:Sn Plating (standard), Gold and SnPb Plating upon request For AEC-Q200 availability, please contact AVXTECHNICAL SPECIFICATIONSCASE DIMENSIONS: millimeters (inches)TAJTypeC Case SizeSee table above106Capacitance Code pF code: 1st two digits represent significant figures 3rd digit represents multiplier (number of zeros to follow)MT olerance K = ±10%M = ±20%035Rated DC Voltage002 = 2.5Vdc 004 = 4Vdc 006 = 6.3Vdc 010 = 10Vdc 016 = 16Vdc 020 = 20Vdc 025 = 25Vdc 035 = 35Vdc 050 = 50VdcRPackaging R = Pure Tin 7" Reel S = Pure Tin 13" Reel A = Gold Plating 7" Reel B = Gold Plating 13" Reel H = Tin Lead 7" Reel(Contact Manufacturer)K = Tin Lead 13" Reel(Contact Manufacturer)H, K = Non RoHSNJSpecificationSuffix NJ = StandardSuffix—Additionalcharacters may be added for special requirements V = Dry pack Option (selected codes only)FEATURES• General purpose SMT chip tantalum series • 7 case sizes available• Low profile options available• CV range: 0.10-2200μF / 2.5-50VAPPLICATIONS• General low power DC/DC and LDOCOMPONENTRoHS compliant.A, B, C, D, E, U, V CASEBand MARKINGCAPACITANCE AND RATED VOLTAGE RANGE (LETTER DENOTES CASE SIZE)Not recommended for new designs, higher voltage or smaller case size substitution are offered. Released codes (M tolerance only)Engineering samples - please contact manufacturer*Codes under development - subject to changeNote: Voltage ratings are minimum values. AVX reserves the right to supplyhigher ratings in the same case size, to the same reliability standards.RATINGS & PART NUMBER REFERENCERATINGS & PART NUMBER REFERENCERATINGS & PART NUMBER REFERENCERATINGS & PART NUMBER REFERENCE11) – Dry pack option (see How to order) recommended for reduction of stress during soldering. Dry pack parts should be treated as MSL 3.Moisture Sensitivity Level (MSL) is defined according to J-STD-020.For AEC-Q200 availability, please contact AVX.All technical data relates to an ambient temperature of +25°C. Capacitance and DF are measured at 120Hz, 0.5V RMS with a maximum DC bias of 2.2 volts. DCL is measured at rated voltage after 5 minutes.For typical weight and composition see page 214.NOTE: AVX reserves the right to supply a higher voltage rating or tighter tolerance part in the same case size, to the same reliability standards.QUALIFICATION TABLETESTTAJ series (Temperature range -55ºC to +125ºC)ConditionCharacteristicsVisual examination no visible damage DCL 1.25 x initial limitEnduranceΔC/C within ±10% of initial value DFinitial limit Visual examination no visible damage DCL initial limitHumidityΔC/C within ±10% of initial value DF1.2 x initial limit+20ºC-55ºC +20ºC +85ºC+125ºC +20ºCTemperature DCL IL*n/a IL*10 x IL*12.5 x IL*IL*StabilityΔC/C n/a +0/-10%±5%+10/-0%+12/-0%±5%DFIL*1.5 x IL*IL*1.5 x IL*2 x IL*IL*Visual examination no visible damage Surge DCL initial limitVoltageΔC/C within ±5% of initial value DFinitial limitDetermine after application of rated voltage for 2000+48/-0 hours at 85±2ºC and then leaving 1-2 hours at room temperature. Also determine of 125ºC tempera-ture, category voltage for 2000 +48/-0 hours and then leaving 1-2 hours at room temperature. Power supply impedance to be ≤0.1Ω/V.Determine after storage without applied voltage at 65±2ºC and 95±2% relative humidity for 500hours and then recovery 1-2 hours at room temperature.Test temperature: 125ºC+3/0ºCTest voltage: Category voltage at 125ºCSurge voltage: 1.3 x category voltage at 125ºC Series protection resistance 1000±100ΩDischarge resistance: 1000Ω Number of cycles: 1000xCycle duration: 6 min; 30 sec charge,5 min 30 sec dischargeStep Temperature°CDuration(min)1+20±2152-55+0/-3153+20±2154+85+3/-0155+125+3/-0156+20±215*Initial LimitTAJ AUTOMOTIVE RANGECAPACITANCE AND RATED VOLTAGE RANGE (LETTER DENOTES CASE SIZE)Not recommended for new designs, higher voltage or smaller case size substitution are offered.Released codesEngineering samples - please contact manufacturerNote: Voltage ratings are minimum values. AVX reserves the right to supply higher ratings in the same case size, to the same reliability standards.HOW TO ORDER 106Capacitance Code pF code: 1st two digits represent significant figures,3rd digit represents multiplier (number of zeros to follow)MTolerance K = ±10%M = ±20%035Rated DC Voltage 006 = 6.3Vdc 025 = 25Vdc 010 = 10Vdc 035 = 35Vdc 016 = 16Vdc 050 = 50Vdc 020 = 20VdcTPackagingT = Automotive Lead Free7" ReelU = Automotive Lead Free13" ReelNJSpecificationSuffix NJ = Std SuffixVDry Pack Option (D,E case sizes mandatory)TAJ TypeC Case SizeSee table aboveTechnical Data:All technical data relate to an ambient temperature of +25°C Capacitance Range:0.22 μF to 680 μF Capacitance Tolerance:±10%; ±20%Rated Voltage (V R )Յ+85°C: 6.3101620253550Category Voltage (V C )Յ +125°C:471013172333Surge Voltage (V S )Յ +85°C: 8132026324665Surge Voltage (V S )Յ +125°C:581316202840Temperature Range:-55°C to +125°C Environmental Classification:55/125/56 (IEC 68-2)Reliability:1% per 1000 hours at 85°C, V R with 0.1Ω/V series impedance, 60% confidence level Termination Finished:Sn Plating (standard), Gold and SnPb Plating upon request Meets requirements of AEC-Q200TECHNICAL SPECIFICATIONSCOMPONENTRATINGS & PART NUMBER REFERENCERATINGS & PART NUMBER REFERENCERATINGS & PART NUMBER REFERENCEMoisture Sensitivity Level (MSL) is defined according to J-STD-020*Please use "U" instead of "T" in the suffix letter for 13'' reel packagingPlease use specific PN for automotive version – see “HOW TO ORDER”.All technical data relates to an ambient temperature of +25°C. Capacitance and DF are measured at 120Hz, 0.5V RMS with a maximum DC bias of 2.2 volts. DCL is measured at rated voltage after 5 minutes.For typical weight and composition see page 214.NOTE: AVX reserves the right to supply a higher voltage rating or tighter tolerance part in the same case size, to the same reliability standards. 16■MARCH 2015MARCH 2015 ■17TESTTAJ automotive series (Temperature range -55ºC to +125ºC)Condition CharacteristicsVisual examination no visible damage DCL 1.25 x initial limit EnduranceΔC/C within ±10% of initial value DF initial limit ESR initial limitVisual examination no visible damage DCL 1.25 x initial limitStorage Life125ºC, 0V , 2000h ΔC/C within ±10% of initial valueDF initial limitESR initial limit Visual examination no visible damageDCL 1.5 x initial limit HumidityΔC/C within ±10% of initial value DF 1.2 x initial limitESR initial limit Visual examination no visible damage Biased DCL 2 x initial limit HumidityΔC/C within ±10% of initial value DF 1.2 x initial limitESR initial limit+20ºC -55ºC +20ºC +85ºC +125ºC +20ºC Temperature DCL IL*n/a IL*10 x IL*12.5 x IL*IL*StabilityΔC/C n/a +0/-10%±5%+10/-0%+12/-0%±5%DFIL* 1.5 x IL*IL* 1.5 x IL* 2 x IL*IL*ESRIL*2 x IL*IL*IL*IL*IL*Visual examination no visible damage SurgeDCL initial limitVoltageΔC/C within ±5% of initial value DF initial limit ESRinitial limitDetermine after application of rated voltage for 2000+48/-0 hours at 85±2ºC and then leaving 1-2 hours at room temperature. Also determine of 125ºC tempera-ture, category voltage for 2000 +48/-0 hours andthen leaving 1-2 hours at room temperature. Powersupply impedance to be ≤0.1Ω/V.Determine after storage without applied voltage at 65±2ºC and 95±2% relative humidity for 500hours and then recovery 1-2 hours at roomtemperature.Determine after leaving for 1000 hours at 85±2ºC,85% relative humidity and rated voltage and then recovery 1-2 hours at room temperature.Test temperature: 125ºC+3/0ºCTest voltage: Category voltage at 125ºCSurge voltage: 1.3 x category voltage at 125ºC Series protection resistance 1000±100ΩDischarge resistance: 1000Ω Number of cycles: 1000xCycle duration: 6 min; 30 sec charge,5 min 30 sec dischargeStepTemperature°CDuration(min)1+20±2152-55+0/-3153+20±2154+85+3/-0155+125+3/-0156+20±215*Initial LimitQUALIFICATION TABLEMouser ElectronicsAuthorized DistributorClick to View Pricing, Inventory, Delivery & Lifecycle Information:A VX:TAJE337M010R TAJC106M035SNJ TAJA104K035RNJ TAJA104K050RNJ TAJA104M035RNJ TAJA104M050RNJ TAJA105K016RNJ TAJA105K016SNJ TAJA105K020HNJ TAJA105K020RNJ TAJA105K025RNJTAJA105K035HNJ TAJA105K035RNJ TAJA105M016RNJ TAJA105M016SNJ TAJA105M020RNJTAJA105M020SNJ TAJA105M035RNJ TAJA106K006RNJ TAJA106K006SNJ TAJA106K010RNJ TAJA106K016RNJ TAJA106M006RNJ TAJA106M006SNJ TAJA106M010RNJ TAJA106M010SNJ TAJA106M016RNJTAJA154M035RNJ TAJA155K010RNJ TAJA155K016RNJ TAJA155K035A TAJA155M010RNJ TAJA155M016RNJ TAJA155M020RNJ TAJA155M020SNJ TAJA156K006RNJ TAJA156M006RNJ TAJA156M010RNJTAJA224K035RNJ TAJA224M035RNJ TAJA225K010RNJ TAJA225K010SNJ TAJA225K016RNJ TAJA225K035RNJ TAJA225M010RNJ TAJA225M016RNJ TAJA225M035RNJ TAJA226K004RNJ TAJA226K006RNJTAJA226M004RNJ TAJA226M006RNJ TAJA334K035RNJ TAJA334M035RNJ TAJA335K006RNJTAJA335K010RNJ TAJA335K016RNJ TAJA335K025RNJ TAJA335M010RNJ TAJA335M016RNJTAJA335M025RNJ TAJA474K025RNJ TAJA474M025RNJ TAJA475J010RNJ TAJA475K010RNJ TAJA475K010SNJ TAJA475K016RNJ TAJA475K020RNJ TAJA475M010RNJ TAJA475M010SNJ TAJA475M016RNJTAJA475M016SNJ TAJA475M020RNJ TAJA476K004RNJ TAJA684K025RNJ TAJA685K006RNJ TAJA685K010RNJ TAJA686K002RNJ TAJA686M002RNJ TAJB105K035RNJ TAJB105K035SNJ TAJB105M035RNJTAJB105M035SNJ TAJB106K006RNJ TAJB106K010HNJ TAJB106K010RNJ TAJB106K016RNJ TAJB106K016RSJ TAJB106K016SNJ TAJB106K020RNJ TAJB106M006RNJ TAJB106M006SNJ TAJB106M010RNJTAJB106M010SNJ TAJB106M016RNJ TAJB106M016SNJ TAJB106M020RNJ TAJB106M020SNJTAJB107K004RNJ TAJB155K025RNJ TAJB155M025RNJ。
钽电容1206封装尺寸
钽电容1206封装尺寸
摘要：
1.钽电容概述
2.1206 封装介绍
3.钽电容1206 封装尺寸的具体参数
4.钽电容1206 封装尺寸的选择与应用
正文：
一、钽电容概述
钽电容是一种以钽为阳极材料的电容器，具有高能量密度、高可靠性、体积小、工作温度范围宽等优点，广泛应用于各类电子设备中。
二、1206 封装介绍
1206 封装是钽电容的一种常见封装形式，其中“1206”表示电容器的尺寸参数，其中“12”表示电容器的宽度为12mm，“06”表示电容器的高度为6mm。
三、钽电容1206 封装尺寸的具体参数
钽电容1206 封装尺寸的具体参数主要包括：
1.宽度（W）：12mm
2.高度（H）：6mm
3.电容器的厚度（T）：一般为0.5mm 或0.75mm
4.引脚间距（P）：一般为2.54mm 或3.00mm
四、钽电容1206 封装尺寸的选择与应用
在选择钽电容1206 封装尺寸时，需要根据具体的应用场景和设计要求进
行选择。
例如，对于要求电容器体积小、容量大的应用，可以选择钽电容1206 封装尺寸。
钽电容a型封装尺寸
钽电容A型封装尺寸1. 引言钽电容是一种常见的电子元器件，用于存储和释放电荷。
它具有高电容量、低内阻、稳定性好等优点，在各种电子设备中得到广泛应用。
本文将详细介绍钽电容A型封装的尺寸信息，包括外形尺寸、引脚布局等内容。
2. 钽电容A型封装的外形尺寸钽电容A型封装是一种常见的表面贴装型号，其外形尺寸通常由长度（L）、宽度（W）和高度（H）三个参数来描述。
下面是一些常见的钽电容A型封装的外形尺寸范例：封装型号长度 (mm) 宽度 (mm) 高度 (mm)A 3.2 1.6 1.6B 6.3 3.2 2.5C 7.3 4.3 2.8需要注意的是，不同厂家生产的钽电容可能会有细微的差异，因此在实际应用中应根据具体型号选择合适的尺寸。
3. 钽电容A型封装的引脚布局钽电容A型封装的引脚布局通常采用标准的表面贴装技术，具有一定的规范性。
下图展示了一个常见的钽电容A型封装引脚布局示意图：-----------------| || 1 2 3 4 || |-----------------上述示意图中，1、2、3、4表示四个引脚，分别用于连接电路板上的其他元器件或导线。
在实际使用过程中，应根据数据手册或产品规格书来确认具体引脚功能和连接方式。
4. 钽电容A型封装的特点4.1 高电容量钽电容A型封装由于采用钽作为极板材料，具有相对较高的电容量。
这使得它在存储和释放大量电荷时表现出色。
4.2 低内阻钽电容A型封装内部结构设计合理，能够有效降低内阻。
这使得它能够提供更稳定和可靠的性能。
4.3 尺寸小巧钽电容A型封装的外形尺寸相对较小，适合在空间有限的电路板上使用。
这使得它成为许多便携式和微型设备的理想选择。
4.4 使用寿命长由于钽电容A型封装具有良好的稳定性和耐久性，其使用寿命通常较长。
这使得它在长期运行的应用中具有优势。
5. 钽电容A型封装的应用钽电容A型封装广泛应用于各种电子设备中，以下是一些常见的应用领域：5.1 手持设备钽电容A型封装适合用于手机、平板电脑等手持设备中。
钽电容封装大全及技术参数

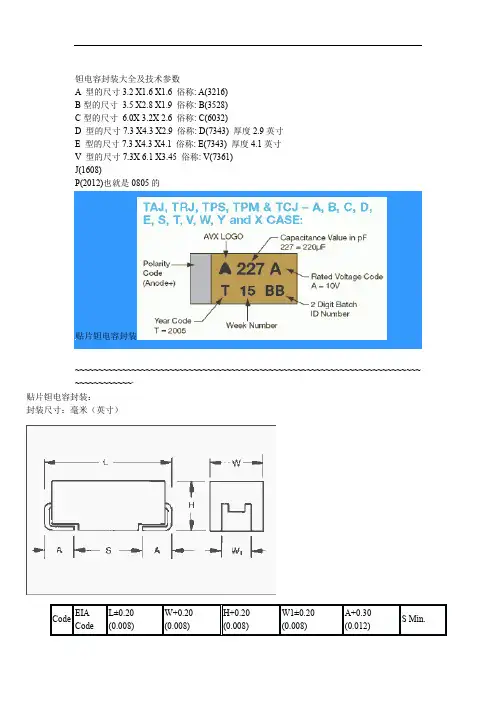

钽电容封装大全及技术参数长的话是+-0.2 ,宽是+-0.1 高（MM）A 型的尺寸3.2 X1.6 X1.6 俗称: A(3216)B 型的尺寸3.5 X2.8 X1.9 俗称: B(3528)C 型的尺寸6.0X 3.2X 2.6 俗称: C(6032)D 型的尺寸7.3 X4.3 X2.9 俗称: D(7343) 厚度2.9英寸E 型的尺寸7.3 X4.3 X4.1 俗称: E(7343) 厚度4.1英寸V 型的尺寸7.3X 6.1 X3.45 俗称: V(7361)J (1608)P (2012)也就是0805的封装尺寸：毫米（英寸）容值、耐压与尺寸对照表：电感封装一般包括贴片与插件。
1.功率电感封装以骨架的尺寸做封装表示。
贴片用椭柱型表示方法如5.8（5.2）×4就表示长径为5.8mm短径为5.2mm高为4mm的电感（贴片电感封装）。
插件用圆柱型表示方法如φ6×8就表示直径为6mm高为8mm的电感。
只是它们的骨架一般要通用，要不就要定造。
2.普通线性电感、色环电感与电阻电容的封装都有一样的表示，贴片用尺寸表示如0603、0805、0402、1206等（贴片电感封装）。
插件用功率表示如1/8W、1/4W、1/2W、1W等。
3.至于二极管插件一般是DO－41；贴片封装就多SOD－214、LL－34。
4.三极管插件一般是To92；贴片封装就多SOT－23、SOT－223等不能尽说，由于自动化封装变得多种多样。
发光二极管：颜色有红、黄、绿、蓝之分，亮度分普亮、高亮、超亮三个等级，常用的封装形式有三类：0805、1206、1210二极管：根据所承受电流的的限度，封装形式大致分为两类，小电流型（如1N4148）封装为1206，大电流型（如IN4007）暂没有具体封装形式，只能给出具体尺寸：5.5 X 3 X 0.5电容：可分为无极性和有极性两类，无极性电容下述两类封装最为常见，即0805、0603；而有极性电容也就是我们平时所称的电解电容，一般我们平时用的最多的为铝电解电容，由于其电解质为铝，所以其温度稳定性以及精度都不是很高，而贴片元件由于其紧贴电路版，所以要求温度稳定性要高，所以贴片电容以钽电容为多，根据其耐压不同，贴片电容又可分为A、B、C、D四个系列，具体分类如下：类型封装形式耐压A 3216 10VB 3528 16VC 6032 25VD 7343 35V拨码开关、晶振：等在市场都可以找到不同规格的贴片封装，其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。
钽电容封装大全及技术参数
6.00 C 6032-28
(0.236)
1.30 3.20 (0.126) 2.60 (0.102) 2.20 (0.087)
(0.051)
2.90 (0.114)
7.30 D 7343-31( Nhomakorabea.287)
1.30 4.30 (0.169) 2.90 (0.114) 2.40 (0.094)
(0.051)
S 4 200
T 5 200
U 6 200
Y 7
额定电 电 压压 代码 V(85°C Voltag ) e Code Rated
Voltage
F
2.5
G4
L
6.3
A 10
C
16
D 20
E
25
V 35
T
50
3.45±0.30
V 7361-38 7.30 (0.287) 6.10 (0.240)
3.10 (0.120)
(0.136±0.012)
W1 dimension applies to the termination width for A dimensional area only.
-0.20 (0.008) 1.80
~~~~~~~~~~~~~~~~~~~~~~······· 贴片钽电容封封装及规格和参数资料 2009-03-05 14:13 分类：转载 字号： 大大 中中 小小 贴片钽电容简述 贴片钽电容(以下简称钽电容)作为电解电容器中的一类。广泛应用于各类电子产品，特别是 一些高密度组装，内部空间体积小产品，如手机、便携式打印机 。 钽电容是一种用金属钽 （Ｔa）作为阳极材料而制成的，按阳极结构的不同可分为箔式和钽烧粉结式两种。在钽粉 烧结式钽电容中，又因工作电解质不同，分为固体电解质钽电容(Solid Tantalum)和非固体电 解质钽电容。 其中，固体钽电解电容器用量最大。钽电容由于使用金属钽做介质，不需要
