扭剪型高强螺栓连接 暖卫设备及管道安装
扭剪型高强螺栓连接施工工艺
扭剪型高强螺栓连接施工工艺一、范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
二、施工准备1、材料及主要机具：1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
1.2高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
1.3主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2、作业条件：2.1摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。
摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.3同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.4电动扳手及手动扳手应经过标定。
三、操作工艺1、工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收2、螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。
选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加下表中的增加长度，并取5mm的整倍数。
3、接头组装：3.1连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。
3.2装配前检查摩擦面，试件的摩擦系数是否达到设计要求，浮锈用钢丝刷除掉，油污、油漆清除干净。
扭剪型高强度螺栓安装技术交底
分包公司负责人交底内容：一、施工准备：1、材料要求（1）主要材料：扭剪型高强度螺栓连接副（一个连接副包括1个螺栓、一个螺母、一个垫圈）。
（2）配套材料：操作平台、爬梯、护栏、普通C级螺栓等。
2、机具设备撬杠、冲钉、手锤、扁铲、电钻、铰刀、砂轮磨关机、扳手、专用电动扳手、手动扭矩手、专用扭剪扳手、轴力计等。
3、作业条件（1）按钢结构施工详图施工，钢构件已就位，并符合设计和现行国家标准。
（2）扭剪型高强度螺栓连接副复验合格，连接摩擦面已进行处理，摩擦面抗滑移系数试验合格，其抗滑移系数最小值满足设计要求，且板面平整无油污。
（3）安装时，使用撬杠和冲钉对准连接盖板和构件孔以便穿入临时螺栓。
（4）在安装扭剪型高强螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量，应符合下列要求：①临时螺栓不少于该节点孔数的1/3，且不应少于2。
个②冲钉不宜多于临时螺栓的30％。
（3）钢构件堆放、清理：①按现场布置进行堆放整齐、牢固，减少二次搬运，堆放应在吊装回转半径内。
②构件吊装前必须清理干净，尤其是接触面、摩擦面上，必须用钢丝刷清除铁锈污物等。
③施工机具安装调试验收合格。
二、操作工艺1、施工工艺流程：2、施工要点（1）因连接不平造成板叠空鼓或间隙大于等于3mm时，应娇平连接板。
（2）因板厚公差、制作及安装偏差等原因造成摩擦面间产生间隙，可采取下列方法处理①当间隙不大于1mm时可不做处理。
②当间隙为1.0-3.0mm时，可将厚板一侧修成1：10的斜坡过渡，如下图所示：③当间隙大于3.0mm时，可加填板处理，但填板的材质及填板面的摩擦面处理应与构件相同，如下图所示：（3）当发现有错孔不能穿入高强螺栓时，可用铰刀铣孔，铣孔后的孔径不得大于1.2倍螺栓直径；当孔位相错较多且连接板厚度小于20mm时，可用于与母材相匹配的低氢型焊条补孔，修磨平整后重新钻孔，必要时更换连接板。
（4）安装高强螺栓连接副，并逐个更换临时螺栓，螺栓穿入方向宜一致，以方便施工为原则。

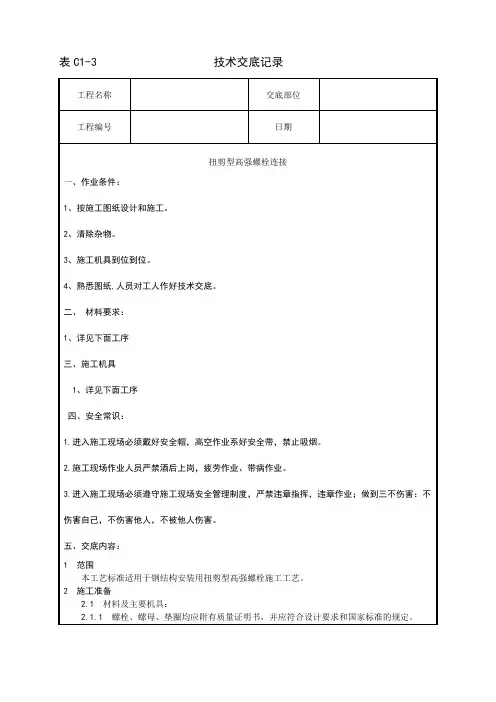

002_扭剪型高强螺栓连接工艺(精品文档)
工程名称交底部位工程编号日期扭剪型高强螺栓连接一、作业条件：1、按施工图纸设计和施工。
2、清除杂物。
3、施工机具到位到位。
4、熟悉图纸,人员对工人作好技术交底。
二、材料要求：1、详见下面工序三、施工机具1、详见下面工序四、安全常识：1.进入施工现场必须戴好安全帽，高空作业系好安全带，禁止吸烟。
2.施工现场作业人员严禁酒后上岗，疲劳作业、带病作业。
3.进入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
五、交底内容：1 范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
2 施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
工程名称交底部位工程编号日期2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。
摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.2.4 电动扳手及手动扳手应经过标定。
扭剪型高强螺栓连接工艺标准
扭剪型高强螺栓连接工艺标准（502-1996）范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。
摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.2.4 电动扳手及手动扳手应经过标定。
操作工艺3.1 工艺流程：作业准备→ 选择螺栓并配套→ 接头组装→ 安装临时螺栓→ 安装高强螺栓→高强螺栓紧固→ 检查验收3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。
选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。
表5-2螺栓公称直径增加长度(mm)M16 25M20 30M22 35M24 403.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。
扭剪型高强螺栓安装施工技术
扭剪型高强螺栓安装施工技术摘要：简要介绍了扭剪型高强螺栓的性能指标、运输、储存要求，从施拧方法、安装等几个方面阐述了扭剪型高强度螺栓的安装施工技术，并强调了检查要点和施工注意事项。
关键词：扭剪型高强螺栓初拧终拧高强度螺栓连接与电弧焊焊接相比具有安装简便、迅速、便于拆装和承压高、受力性能好、安全可靠等优点，目前在工程建设中取得了广泛的应用，其安装技术也日趋成熟。
1、高强度螺栓性能指标扭剪型高强螺栓连接副等紧固标准件及螺母、垫圈等标准配件，其品种、规格、性能等应符合现行国家产品标准和设计要求。
出厂时应随箱带有扭矩系数和紧固轴力(预拉力)的检验报告。
高强度螺栓连接副，应按包装箱配套供货，包装箱上应标明批号、规格、数量及生产日期。
螺栓、螺母、垫圈外观表面应涂油保护，不应出现生锈和沾染赃物，螺纹不应损伤。
对建筑结构安全等级为一级，跨度40m 及以上的螺栓球节点钢网架结构，其连接高强度螺栓应进行表面硬度试验，对8.8 级的高强度螺栓其硬度应为HRC21～29；10.9 级高强度螺栓其硬度应为HRC32～36，且不得有裂纹或损伤。
2、高强度螺栓的运输和储存高强度螺栓在运输和保管过程中应防止损伤螺纹，影响扭矩系数。
高强度螺栓运抵现场后，应按包装箱上注明的批号、规格分类保管，室内架空存放，堆放不宜超过五层。
3、高强螺栓对构件的要求构件摩擦面采用喷砂除锈方法处理，抗滑移系数m≥0.5。
安装高强螺栓前应检查和处理安装摩擦面，清除摩擦面上的铁屑、浮锈等污物，不得有多余的涂料。
摩擦面上不允许存在钢材卷曲变形及凹陷等现象。
4、施拧工具扭剪型高强螺栓施拧时采用的工具为电动扳手。
在使用前需对扳手进行校正，确定扳手符合施工要求，并在检定合格的有效期内使用。
5、施工方法扭剪型高强螺栓的施拧方法采用扭矩法，施拧工艺为：初拧-终拧。
高强螺栓分两次拧紧。
第一次初拧拧到标准预拉力的60～80％，第二次终拧到标准预拉力的100%。
每次拧完应用不同颜色的油漆做好标记，以防漏拧。
扭剪型高强螺栓连接施工工艺
扭剪型高强螺栓连接施工工艺一：一、引言扭剪型高强螺栓连接施工工艺是一种重要的连接方式，可广泛应用于建筑、桥梁等工程中。
本文将详细介绍扭剪型高强螺栓连接施工工艺的步骤、要求和注意事项。
二、施工前准备2.1 确定连接位置和数量在施工前，要确定连接的位置和数量，包括连接件的尺寸和型号等。
2.2 检查连接件的质量在使用连接件前，要对其进行检查，确保其质量符合要求。
2.3 准备工具和设备需要准备好相应的工具和设备，包括扳手、电动扳手、梯子等。
三、施工步骤3.1 确定螺栓的安装顺序根据连接件的安装要求，确定螺栓的安装顺序。
3.2 安装螺栓依次安装螺栓，确保其安装位置准确。
3.3 使用扭剪扳手进行扭剪使用扭剪扳手对螺栓进行扭剪，保证其紧固力符合要求。
3.4 检查连接是否紧固对连接进行检查，确保其紧固牢固。
四、施工要求4.1 保证连接件的质量连接件的质量应符合相关标准和规范要求。
4.2 保证连接的强度连接的强度应符合设计要求，能够承受相应的荷载。
4.3 注意连接的防腐处理连接件应进行防腐处理，以延长其使用寿命。
五、注意事项5.1 施工前应认真检查连接件的质量和数量，确保其符合要求。
5.2 安装螺栓时要注意安全，防止滑落或撞击等事故发生。
5.3 使用扭剪扳手时要根据连接件的要求进行扭剪。
六、附件本文档涉及的附件包括连接件的尺寸图纸、螺栓的型号和数量等。
七、法律名词及注释暂无--------------------二：一、引言扭剪型高强螺栓连接施工工艺是建筑、桥梁等工程中常用的一种连接方式。
本文将详细介绍扭剪型高强螺栓连接施工工艺的步骤、要求和注意事项。
二、施工前准备2.1 确定连接位置和数量在施工前，需要确定连接的位置和数量，确保连接的准确性。
2.2 检查连接件的质量在使用连接件前，要对其进行检查，确保其质量合格。
2.3 准备工具和设备施工过程中，需要准备好相应的工具和设备，包括扳手、电动扳手等。
三、施工步骤3.1 确定螺栓的安装顺序根据连接件的要求，确定螺栓的安装顺序，保证连接的正确性。
扭剪型螺栓操作规程
扭剪型螺栓操作规程扭剪型螺栓是一种常用的连接件，在各个行业中广泛应用。
为了保证使用过程中的安全性和可靠性，制定一套完善的操作规程是非常必要的。
以下是一个关于扭剪型螺栓操作规程的简要描述，共计1200字。
一、操作前的准备工作1.检查螺栓以确保无损伤和完好无缺，避免使用有问题的螺栓。
2.清洁工作区域，确保螺栓连接部分的干净和整洁。
3.准备所需的工具和设备，包括扭矩扳手、扭剪型螺栓、垫圈等。
4.根据扭剪型螺栓的规格和要求，选择适当的扭矩扳手，并进行校准。
二、扭剪型螺栓的安装操作1.根据需要，将螺栓穿过所要连接的两个物体。
2.根据连接部位的要求，选择适当的垫圈放置于连接部位。
3.使用扭矩扳手将螺栓拧紧，注意调整扭矩扳手的扭矩值以确保螺栓被正确安装。
4.根据螺栓的配置，使用剪刀或其它剪切工具将螺栓的杆身部分剪断。
5.检查螺栓的连接情况和剪切部分，确保螺栓已正确安装。
三、操作后的注意事项1.检查螺栓连接部位，确保螺栓已牢固连接，并没有松动的征兆。
2.根据螺栓的要求，定期检查螺栓的连接情况并进行维护。
3.对于有需要拆卸的螺栓，使用适当的工具和方法进行操作，避免损坏螺纹和连接部件。
4.遵循使用说明书和相关标准，选择适当的螺栓型号和规格，以确保连接的安全和可靠性。
5.遵守安全操作规程，穿戴个人防护用品，避免意外伤害。
四、不当操作和故障处理1.在安装过程中，不要使用过大或过小的扭矩力度，避免螺栓的断裂或连接松动。
2.如果在操作过程中发现螺栓连接出现问题，应及时停止使用，并进行排查和处理。
3.如果因为螺栓连接导致安全隐患或设备故障，应及时报告上级或相关部门，并采取适当的措施进行修理和处理。
总结：扭剪型螺栓的操作规程对于保证连接的安全和可靠性有着重要的作用。
只有正确的安装和使用，才能确保螺栓连接的牢固性和稳定性。
在操作过程中，注意选择适当的工具和设备，严格遵守操作规程和标准，确保工作区域的清洁和整洁，并进行定期的检查和维护工作。
404扭剪型高强螺栓施工工艺
扭剪型高强度螺栓连接施工工艺标准（Ⅲ-404）1 适用范围本标准适用于建筑钢结构工程安装中采用扭剪型高强度螺栓摩擦型连接.2 施工准备2.1 材料2.1.1主要材料：扭剪型高强度螺栓连接副（一个连接副包括1个螺栓、1个螺母、1个垫圈），其质量应符合设计和现行国家产品标准《钢结构用扭剪型高强度螺栓连接副》（GB/T3632～3633）的要求，并具有质量合格证明文件。
2.1.2 配套材料：操作平台、爬梯、护栏、普通C级螺栓、冲钉等。
2.2 机具设备：橇棍、冲钉、手锤、扁铲、电钻、绞刀、砂轮磨光机、扳手、专用电动扳手、手动扭矩扳手、专用扭剪扳手、轴力计等。
2.3 作业条件2.3.1 按钢结构施工详图施工，钢构件已就位，并符合设计和现行国家标准《钢结构工程施工质量验收规范》（GB50205）的要求。
2.3.2 扭剪型螺栓复验合格，连接摩擦面已进行处理，摩擦面抗滑移系数试验合格，其抗滑移系数最小值满足设计要求，且板面平整无油污等。
2.3.3 安装时，使用撬棍和冲钉对准连接盖板和构件孔以便穿入临时螺栓。
2.3.4 在安装扭剪型高强度螺栓前，应用普通C级螺栓和冲钉临时固定，每个节点上穿入的数量，应根据安装过程中该节点所能承受的荷载计算确定，并应符合下列要求：.临时螺栓不少于该节点孔数的1/3，且不应少于2个；冲钉不宜多于临时螺栓的30%。
2.4 技术准备2.4.1 检查生产厂家随产品提供的产品质量合格证明文件，其内容应包括：钢材品种、炉号、化学成分、规格、数量、机械性能、连接副紧固轴力（预拉力）的平均值、标准偏差、测试环境温度以及出厂日期和批号等，应符合设计和现行国家产品标准《钢结构用扭剪型高强度螺栓连接副》（GB/T3632～3633）的要求。
2.4.2 施工前应对扭剪型高强螺栓连接副进行轴力复验。
复验用的螺栓应在施工现场待安装的螺栓中随机抽取，每种规格每批应抽取8套连接副进行复验；紧固螺栓分初拧、终拧两次进行，初拧应采用手动扭矩扳手或专用定扭电动扳手；初拧值应为预拉力标准值的50％左右；终拧应采用专用电动扳手至尾部梅花头拧掉，读出预拉力值，其8套平均值和标准偏差应符合表2.4.2的规定。
关键工序—扭剪型高强螺栓施工
1工程概况天津轧一搬迁改造工程的高强度螺栓连接副使用部位为：吊车梁系统中吊车梁与制动板连接处、下柱柱间支撑与柱牛腿连接处、有主柱间支撑处弹簧板与吊车梁连接处。
高强度螺栓为10.9级扭剪型高强度螺栓，材料采用20锰钛硼（20MnTiB）钢制造，其形式与尺寸及技术条件应符合《钢结构用扭剪型高强螺栓连接副型式》GB3632-83及《钢结构用扭剪型高强度连接副技术条件》GB3633-83规定的要求。
扭剪型高强度螺栓连接副由一个螺栓，一个螺母，一个垫圈组成。
本工程使用的高强度螺栓连接副规格为： M20×50、 M20×60、M20×85、M22×60、M22×65、M22×75。
2 施工准备2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢≥0.45，16锰钢为≥0.55）。
摩擦面不允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
安装高强螺栓时，摩擦面应始终保持干燥状态，不得在雨中作业。
2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
SGBZ-0234扭剪型高强螺栓连接施工工艺标准
SGBZ-0234扭剪型高强螺栓连接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢结构高强度螺栓连接的设计施工及验收规程》JGJ821、范围本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
2、施工准备2.1材料及主要机具：2.1.1螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2作业条件：2.2.1摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16猛钢为0.55以上）。
摩擦面不允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2.2检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.2.3同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.2.4电动扳手及手动扳手应经过标定。
3、操作工艺3.1工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收。
3.2螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。
选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
扭剪型高强螺栓连接1.1 本工艺标准适用于钢结构安装用扭剪型高强螺栓施工工艺。
2.1 材料及主要机具：2.1.1 螺栓、螺母、垫圈均应附有质量证明书，并应符合设计要求和国家标准的规定。
2.1.2 高强螺栓入库应按规格分类存放，并防雨、防潮。
遇有螺栓、螺母不配套，螺纹损伤时，不得使用。
螺栓、螺母、垫圈有锈蚀，应抽样检查紧固轴力，满足要求后方可使用。
螺栓等不得被泥土、油污粘染，保持洁净、干燥状态。
必须按批号，同批内配套使用，不得混放、混用。
2.1.3 主要机具：电动扭矩扳手及控制仪、手动扭矩扳手、手工扳手、钢丝刷、工具袋等。
2.2 作业条件：2.2.1 摩擦面处理：摩擦面采用喷砂、砂轮打磨等方法进行处理，摩擦系数应符合设计要求（一般要求Q235钢为0.45以上，16锰钢为0.55以上）。
摩擦面木允许有残留氧化铁皮，处理后的摩擦面可生成赤锈面后安装螺栓（一般露天存10d左右），用喷砂处理的摩擦面不必生锈即可安装螺栓。
采用砂轮打磨时，打磨范围不小于螺栓直径的4倍，打磨方向与受力方向垂直，打磨后的摩擦面应无明显不平。
摩擦面防止被油或油漆等污染，如污染应彻底清理干净。
2.2.2 检查螺栓孔的孔径尺寸，孔边有毛刺必须清除掉。
2.2.3 同一批号、规格的螺栓、螺母、垫圈，应配套装箱待用。
2.2.4 电动扳手及手动扳手应经过标定。
3.1 工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3.2 螺栓长度的选择：扭剪型高强螺栓的长度为螺栓头根部至螺栓梅花卡头切口处的长度。
选用螺栓的长度应为紧固连接板厚度加上一个螺母和一个垫圈的厚度，并且紧固后要露出不少于两扣螺纹的余长，一般按连接板厚加表5-2中的增加长度，并取5mm的整倍数。
表5-2螺栓公称直径增加长度(mm)M16 25M20 30M22 35M24 403.3 接头组装：3.3.1 连接处的钢板或型钢应平整，板边、孔边无毛刺；接头处有翘曲、变形必须进行校正，并防止损伤摩擦面，保证摩擦面紧贴。
3.3.2 装配前检查摩擦面，试件的摩擦系数是否达到设计要求，浮锈用钢丝刷除掉，油污、油漆清除干净。
3.3.3 板叠接触面间应平整，当接触有间隙时，应按规定处理，见表5-3。
表5-3间隙大小处理方法1mm以下不作处理3mm以下将高出的一侧磨成1∶10斜面打磨方面应与受力方面垂直3mm以上加垫板，垫板两面摩擦面处理方法与构件相同3.4 安装临时螺栓：连接处采用临时螺栓固定，其螺栓个数为接头螺栓总数的1/3以上；并每个接头不少于两个，冲钉穿入数量不宜多于临时螺栓的30%。
组装时先用冲钉对准孔位，在适当位置插入临时螺栓，用扳手拧紧。
不准用高强螺栓兼作临时螺栓，以防螺纹损伤。
3.5 安装高强螺栓：3.5.1 安装时高强螺栓应自由穿入孔内，不得强行敲打。
扭剪型高强螺栓的垫圈安在螺母一侧，垫圈孔有倒角的一侧应和螺母接触，不得装反（大六角头、高强螺栓的垫圈应安装在螺栓头一侧和螺母一侧，垫圈孔有倒角一侧应和螺栓头接触，不得装反）。
3.5.2 螺栓不能自由穿入时，不得用气割扩孔，要用绞刀绞孔，修孔时需使板层紧贴，以防铁屑进入板缝，绞孔后要用砂轮机清除孔边毛刺，并清除铁屑。
3.5.3 螺栓穿入方向宜一致，穿入高强螺栓用扳手紧固后，再卸下临时螺栓，以高强螺栓替换。
不得在雨天安装高强螺栓，且摩擦面应处于干燥状态。
3.6 高强螺栓的紧固：必须分两次进行，第一次为初拧。
初拧紧固到螺栓标准轴力（即设计预拉力）的60%～80%，初拧的扭矩值不得小于终拧扭矩值的30%。
第二次紧固为终拧，终拧时扭剪型高强螺栓应将梅花卡头拧掉。
为使螺栓群中所有螺栓均匀受力，初拧、终拧都应按一定顺序进行。
3.6.1 一般接头：应从螺栓群中间顺序向外侧进行紧固。
3.6.2 从接头刚度大的地方向不受约束的自由端进行。
3.6.3 从螺栓群中心向四周扩散的方式进行。
初拧扳手应是可以控制扭矩的，初拧完毕的螺栓，应做好标记以供确认。
为防止漏拧，当天安装的高强螺栓，当天应终拧完毕。
终拧应采用专用的电动扳手，如个别作业有困难的地方，也可以采用手动扭矩扳手进行，终拧扭矩须按设计要求进行。
用电动扳手时，螺栓尾部卡头拧断后即表明终拧完毕，检查外露丝扣不得少于2扣，断下来的卡头应放入工具袋内收集在一起，防止从高空坠落造成安全事故。
3.7 检查验收：3.7.1 扭剪型高强螺栓应全部拧掉尾部梅花卡头为终拧结束，不准遗漏。
3.7.2 个别不能用专用扳手操作时，扭剪型高强螺栓应按大六角头高强螺栓用扭矩法施工。
终拧结束后，检查漏拧、欠拧宜用0.3～0.5kg重的小锤逐个敲检，如发现有欠拧、漏拧应补拧；超拧应更换。
检查时应将螺母回退30°～50°，再拧至原位，测定终拧扭矩值，其偏差不得大于±10%，已终拧合格的做出标记。
3.7.3 做好高强螺栓检查记录，经整理后归入技术档案。
4.1 保证项目：4.1.1 高强螺栓的型式、规格和技术条件必须符合设计要求及有关标准的规定，检查质量证明书及出厂检验报告。
复验螺栓预拉力符合规定后方准使用。
4.1.2 连接面的摩擦系数（抗潜移系数）必须符合设计要求。
表面严禁有氧化铁皮、毛刺、飞溅物、焊疤、涂料和污垢等，检查摩擦系数试件试验报告及现场试件复验报告。
4.1.3 初拧扭矩扳手应定期标定。
高强螺栓初拧、终拧必须符合施工规范及设计要求，检查标定记录及施工记录。
4.2 基本项目：4.2.1 外观检查：螺栓穿入方向应一致，丝扣外露长度不少于2扣。
4.2.2 扭剪型高强螺栓尾部卡头终拧后应全部拧掉。
4.2.3 摩擦面间隙符合施工规范的要求。
5.1 结构防腐区段（如酸洗车间）应在连接板缝、螺头、螺母、垫圈周边涂抹防腐腻子（如过氯乙烯腻子）封闭，面层防腐处理与该区钢结构相同。
5.2 结构防锈区段，应在连接板缝、螺头、螺母、垫圈周边涂快干红丹漆封闭，面层防锈处理与该区钢结构相同。
6.1 装配面不符合要求：表面有浮锈、油污，螺栓孔有毛刺、焊瘤等，均应清理干净。
6.2 连接板拼装不严：连接板变形，间隙大，应校正处理后再使用。
6.3 螺栓丝扣损伤：螺栓应自由穿入螺孔，不准许强行打入。
6.4 扭矩不准：应定期标定扳手的扭矩值，其偏差不大于5%，严格按紧固顺序操作。
本工艺标准应具备以下质量记录：7.1 高强螺栓、螺母、垫圈组成的连续副的出厂质量证明、出厂一检验报告。
7.2 高强螺栓预拉力复验报告。
7.3 摩擦面抗滑移系数（摩擦系数）试验及复验报告。
7.4 扭矩扳手标定记录。
7.5 设计变更、洽商记录。
7.5 施工检查记录。
暖卫设备及管道安装1 范围本工艺标准适用于民用及一般工业建筑室内、外采暖与卫生设备管道安装工程。
2 施工准备2.1 材料、设备要求2.1.1 暖卫设备、钢材、管材、管件及附属制品等，在进场后使用前应认真检查，必须符合国家或部颁标准有关质量、技术要求，并有产品出厂合格证明。
2.1.2 各种连接管件不得有砂眼、裂纹、偏扣、乱扣、丝扣不全和角度不准等现象。
2.1.3 各种阀门的外观要规矩无损伤，阀体严密性好，阀杆不得弯曲，安装前应按设计要求或施工规范、规定进行严密性试验。
2.1.4 石棉橡胶垫、油麻、线麻、水泥、电、气焊条等质量都必须符合设计及规范要求。
2.2 主要机具2.2.1 机具：套丝机、砂轮锯、煨弯机、砂轮机、电焊机、台钻、手电钻、电锤、电动水压泵等。
2.2.2 具：套丝板、圆丝板、管钳、链钳、活扳子、手锯、手锤、大锤、錾子、捻凿、麻钎、螺丝板、压力案、台虎钳、克丝钳、改锥、气焊工具等。
2.2.3 量具：水平尺、钢卷尺、线坠、焊口检测器、卡尺、小线等。
2.3 作业条件2.3.1 根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。
2.3.2 配合土建施工进度做好各项预留孔洞、管槽。
稳栽各种型钢托、吊卡架及预埋套管，浇注楼板孔洞、堵抹墙洞工作应在土建装修工程开始前完成。
2.3.3 在各项预制加工项目进行前要根据安装测绘草图及材料计划，将需用材料、设备的规格型号、质量、数量确认合格并准备齐全，运到现场。
3 操作工艺3.1 工艺流程3.2 管道预制加工：3.2.1 管道丝扣联接：3.2.1.1 断管：根据现场测绘草图，在选好的管材上画线，按线断管。
a 用砂轮锯断管，应格管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。
断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。
b 用手锯断管，应将管材固定在压力案的压力钳内，将锯条对准画线，双手推锯，锯条要保持与管的轴线垂直，推拉锯用力要均匀，锯口要锯到底，不许扭断或折断，以防管口断面变形。
3.2.1.2 套丝：将断好的管材，按管径尺寸分次套制丝扣，一般以管径15～32mm者套二次，40～50mm者套三次，70mm以上者套3～4次为宜。
a 用套丝机套丝，将管材夹在套丝机卡盘上，留出适当长度将卡盘夹紧，对准板套号码，上好板牙，按管径对好刻度的适当位置，紧住固定板机，将润滑剂管对准丝头，开机推板，待丝扣套到适当长度，轻轻松开板机。
b 用手工套丝板套丝，先松开固定板机，把套丝板板盘退到零度，按顺序号上好板牙，把板盘对准所需刻度，拧紧固定板机，将管材放在压力案压力钳内，留出适当长度卡紧，将套丝板轻轻套入管材，使其松紧适度，而后两手推套丝板，带上2～3扣，再站到侧面扳转套丝板，用力要均匀，待丝扣即将套成时，轻轻松开板机，开机退板，保持丝扣应有锥度。
管子螺纹长度尺寸详见表l-l。
3.2.1.3 配装管件：根据现场测绘草图，将已套好丝扣的管材，配装管件。
a 配装管件时应将所需管件带入管丝扣，试试松紧度（一般用手带入3扣为宜），在丝扣处涂铅油、缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2～3扣，去掉麻头，擦净铅油，编号放到适当位置等待调直。
b 根据配装管件的管径的大小选用适当的管钳（见表l-2）。
3.1.2.4 管段调直：将已装好管件的管段，在安装前进行调直。
a 在装好管件的管段丝扣处涂铅油，联接两段或数段，联接时不能只顾预留口方向而要照顾到管材的弯曲度，相互找正后再将预留口方向转到合适部位并保持正直。
管子螺纹长度尺寸表表1-1公称直径普通丝头长丝(联设备用) 短丝(联接阀类用)(mm) (英寸) 长度(mm) 螺纹数长度(mm) 螺纹数长度(mm) 螺纹数1 15 1/2 14 8 50 28 12.0 6.52 20 3/4 16 9 55 30 13.5 7.53 25 1 18 8 60 26 15.0 6.54 32 1 1/4 20 9 17.0 7.55 40 1 1/2 22 10 19.0 8.06 50 2 24 11 21.0 9.07 70 2 1/2 27 128 80 3 30 139 100 4 33 14注：螺纹长度均包括螺尾在内。
