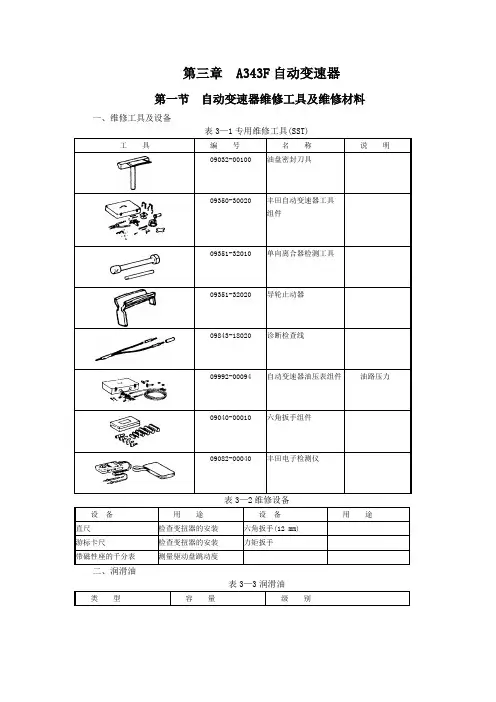

第三章 A343F自动变速器第一节自动变速器维修工具及维修材料一、维修工具及设备表3—1专用维修工具(SST)表3—2维修设备二、润滑油表3—3润滑油三、维修材料表3—4维修材料(SSM)第二节 自动变速器的车上维修与拆装一、自动变速器的车上维修 1．2号车速传感器的更换(1)拆开2号车速传感器的接头。
(2)拆下2号车速传感器。
①拆下螺栓及2号车速传感器。
②从2号车速传感器上拆下O 型环。
(3)安装2号车速传感器。
①在O 型环上涂上自动变速器油(ATF)，再将其安装到2号车速传感器。
②将2号车速传感器以5.4 N²m 的力矩安装到转换调节器上，拧紧螺栓。
(4)连接2号车速传感器接头。
图3—1拆卸2号车速传感器 2．更换自动变速器油温度传感器(1)拆开自动变速器油温度传感器的接头。
(2)拆开3RZ —FE 、5VZ —FE 发动机车型的自动变速油冷却管。
①拆下3个螺栓及自动变速器油冷却管夹。
②拆开前自动变速器油冷却管。
③松开弯管。
(3)拆下自动变速器油温度传感器。
①拆下自动变速器油温度传感器。
②从自动变速器油温度传感器上拆下O 型环。
2．更换自动变速器油温度传感器(1)拆开自动变速器油温度传感器的接头。
(2)拆开3RZ —FE 、5VZ —FE 发动机车型的自动变速油冷却管。
①拆下3个螺栓及自动变速器油冷却管夹。
②拆开前自动变速器油冷却管。
③松开弯管。
(3)拆下自动变速器油温度传感器。
①拆下自动变速器油温度传感器。
②从自动变速器油温度传感器上拆下O型环。
图3—2拆卸自动变速器油温度传感器图3—3拆卸自动变速器油温度传感器(4)安装自动变速器油温度传感器。
①在O型环上涂上自动变速器油，并将其安装到自动变速器油温度传感器上。
②以15 N²m的力矩安装自动变速器油温度传感器。
(5)连接3RZ—FE、5VZ—FE发动机车型的自动变速器冷却管。
①以29 N²m力矩拧紧弯管。
②以34 N²m的力矩连接前自动变速器油冷却管。
③安装3个自动变速器油冷却管夹及螺栓。
其力矩为：10 mm螺栓：5.0 N²m12 mm螺栓：12 N²m(6)连接自动变速器油温度传感器。
注：小心不要弯曲线束。
3．空挡起动开关的更换(1)拆下空挡起动开关连接器。
(2)拆下空挡起动开关。
①撬下锁止垫圈，并拧下螺母。
②拆下螺栓及空挡起动开关。
(3)安装空挡起动开关。
①用螺栓以13 N²m的力矩安装空挡起动开关。
②以3.9 N²m的力矩安装新锁板及螺母。
③用锁板锁紧螺母。
④调整空挡起动开关。
图3—4拆卸空挡起动开关(4)连接空挡起动开关连接器。
4．节气门拉索的拆卸(1)拆下节气门拉索。
①从节气门杆上拆下拉索。
②从发动机室内的拉索夹上拆下拉索。
③3RZ—FE发动机车型：拆下前排气管。
④1KZ—TE发动机车型：降低变速器后部，拆下拉索夹螺栓。
⑤拧下螺栓，并从变速器壳体上拆下拉索夹。
(2)拆下阀体。
(3)拧下定位螺栓，拉出节气门拉索。
图3—5拆卸节气门拉索5．节气门拉索的安装安装顺序与拆卸顺序相反。
(1)安装节气门拉索的注意事项。
如拉索是新的，在拉索内侧固定上止动器。
①弯曲拉索，使其成半径为200 mm的圆弧状。
②轻轻拉动内部拉线，直至感到阻力，并将其固定在该位置。
③锁住止动器，距外侧端部为0.8～1.5 mm，如图3—6所示。
图3—6在节气门拉索内侧固定上止动器(2)安装后，加入自动变速器油并检查液面。
(3)调整节气门拉索。
6．阀体的拆卸(1)排放自动变速器油。
(2)拆下油盘。
图3—7拆卸油盘(a)拧下19个螺栓 (b)安装专用工具刀片注：在油盘内会剩有一些油液。
①以7.4 N²m的力矩拧下19个螺栓。
②在变速器壳体与油盘之间安装专用工具刀片，切去密封圈，卸下油盘。
在拆卸油盘时，小心不要损坏油盘法兰。
注：在油盘上涂密封填料，如图3—8所示。
密封填料的零件号08826—00090、THREE BOND1281或等价物图3—8在油盘上涂密封填料(3)更换3个电磁阀。
①从电磁阀上拆下连接器。
②以10 N²m的力矩拆下3个电磁阀安装螺栓。
③拆下3个电磁阀。
注：用新件更换。
型环。
(4)拆下滤清器。
以10 N²m的力矩拆下4个螺栓、油封及衬垫。
其中螺栓A的长度为16 mm、螺栓B的长度为20 mm、螺栓C的长度为28 mm。
注：拧下滤清器时会有一些油液突然流出来。
安装时用新件更换旧垫片。
图3—9拆卸电磁阀图3—10拆卸滤清器(5)拆下油管。
用大螺丝刀撬起油管两端，并拆下油管。
应确保油管或磁性物体不与油盘相互干扰。
(6)从每个电磁阀上拆下连接器。
(7)拆下阀体。
①以10 N²m的力矩拧下17个螺栓其中螺栓A、B长度分别为23 mm和32 mm。
②从凸轮上拆下节气门拉索。
③拆下阀体。
图3-11拆卸油管图3—12拆卸电磁阀连接器拆卸时，小心不要摔碰止回球及弹簧。
安装时将阀体、止回球及弹簧一起安装。
将手动阀的槽口与杆上的销对准。
图3—13拆卸阀体(a)拧下17个螺栓 (b)从凸轮上拆卸节气门拉索7．阀体的安装安装顺序与拆卸顺序相反。
安装后，加注自动变速器油并检查液面。
二、总成的拆卸与安装1．变速器的拆卸(1)拆开节气门拉索。
①松开2个螺母并拆下节气门拉索。
②从发动机室内拉索夹上拆下拉索。
(2)3RZ—FE、5VZ—FE发动机车型：拧下4个风扇罩定位螺栓。
不必从车辆上拆下前风扇罩。
(3)拆变速器换挡杆总成及分动换挡杆。
①拆下分动换挡杆手柄。
图3—14 3RZ-FE发动机车型的变速器总成分解图图3—15 5VZ—FE发动机车型变速器总成分解图图3—16 1KZ—TE发动机车型变速器总成分解图②拆下3个螺栓及后控制盒，并拆下连接器。
③卸下控制台上板，拆开各连接器。
④拆下控制台上盖。
⑤拆下2个卡箍、螺钉及下控制盒。
⑥拆下螺母及垫圈，并拆开换控制连杆。
其力矩为13 N²m。
⑦拆下2个螺钉及支架。
⑧拆开连接器，拧下10个螺钉并拆下换挡杆总成。
力矩为5.9 N²m。
⑨使用钳子，拆下卡环并从分动器内拉出换挡杆。
安装时在分动换挡杆上涂抹MP润滑脂。
图3—17拆卸变速器换档杆总成及分动换挡杆(a)拆卸分动换挡杆手柄 (b)拆卸换挡控制连杆 (c)拆卸换挡杆总成 (d)拆下卡环拉出换挡杆(4)拆下自动变速器油液面计。
(5)以12 N²m的力矩拆下带O型环的加油管。
安装时用新件更换O型环。
(6)拆下发动机上盖板。
(7)拆下前、后传动轴。
(8)拆下稳定杆。
(9)5门车型：以65 N²m的力矩拆下4号横梁。
图3—18拆卸横梁(10)拆下前排气管。
①3RZ—FE发动机车型：a．以48 N²m的力矩拧下2个螺栓。
b．以19 N²m的力矩松开夹紧螺栓，从支架上拆下夹子。
c．以71 N²m的力矩拆下2个螺栓及支架。
d．以62 N²m的力矩拆下3个螺母、前排气管及3个垫圈。
安装时用新件更换螺母及垫圈。
②5VZ—FE发动机车型：a．欧规款：拆下氧传感器连接器。
拆下2个螺栓及定位器，其中力矩为48 N²m。
图3—19拆卸前排气管(a)3RZ—FE车型前排气管的拆卸 (b)5VZ—FE欧规款前排气管的拆卸 (c)5VZ—FE LHD车型前排气管的拆卸 (d)5VZ—FZ RHD车型前排气管的拆卸 (e)1KZ—TE车型前排气管的拆卸b．左舵(LHD)车型：以44 N²m的力矩拆下3个螺栓及支架，再以62 N²m的力矩拆下3个螺母、前排气管及3个垫圈。
安装时，用新件更换螺母及垫圈。
c．右舵(RHD)车型：拆下3个螺母、2个螺栓、2号排气管及2个垫圈。
其中螺母的力矩为62 N²m，螺栓的力矩为48 N²m。
以62 N²m的力矩拆下3个螺母、1号前排气管及2个垫圈。
安装时用新件更换螺母及垫圈。
③1KZ—TE发动机车型：a．以43 N²m的力矩拆下2个螺栓及弹簧。
b．以62 N²m的力矩拆下3个螺母、前排气管及2个垫圈。
安装时，用新件更换螺母及垫圈。
从变速器上拆下电磁线圈连接器、自动变速器油温度传感器连接器、空挡起动开关连接器、2号速度传感器连接器。
(11)从分动器上拆下1号车速传感器连接器、LOW位置开关连接器、分动器空挡开关连接器、中央差速锁指示器开关连接器。
(12)从变速器与分动器中分出线束。
(13)拆开2根自动变速器油冷却管。
①拆下3个螺栓及自动变速器油冷却管夹。
其中10 mm螺栓力矩为5.0 N²m，12 mm 螺栓力矩为12 N²m。
②以34 N²m的力矩拆下2根自动变速器油冷却管。
(14)拆下后端板及变扭器安装螺栓。
①以18 N²m的力矩拧下4个螺栓(及2个螺母)。
②1KZ—TE发动机车型：拆下4号缸体绝缘。
③拆下后端板。
④转动曲轴、用扳手固定住曲轴皮带轮定位螺栓，拆下6个螺栓。
其力矩为41 N²m。
安装时首先安装绿色螺栓及5个其他螺栓。
(15)卸下3号横梁。
①用支承架支起变速器后侧。
②以18 N²m的力矩拧下4个发动机安装螺栓。
③以65 N²m的力矩拆下4个螺母、螺栓及3号横梁。
④用变速器千斤顶支起变速器。
⑤从变速器后侧卸下支承架。
图3—20螺栓与自动变速器油冷却管的拆卸(a)3RZ—FE发动机车型螺栓及自动变速器油冷却夹的拆卸 (b)5VZ—FE发动机车型螺栓及自动变速器油冷却夹的拆卸 (c)1KZ—TE发动机车型螺栓及自动变速器油冷却夹的拆卸 (d)自动变速器油冷却管的拆卸图3—21拆卸后端板及变扭器螺栓(a)3RZ—FE发动机车型后端板及变扭器螺栓的拆卸 (b)5VZ—FE发动机车型后端板及变扭器螺栓的拆卸 (c)1KE—TE发动机车型后端板及变扭器螺栓的拆卸图3—22拆卸3号横梁(a)拆卸3号横梁 (b)拆卸支承架(16)1KZ—TE发动机车型：拧下前差速器安装螺栓。
①用支承架支起前差速器。
②用六角扳手(12 mm)，以87 N²m的力矩松开后安装螺母。
③以127 N²m的力矩拧下2个前安装螺栓及螺母。
④以157 N²m的力矩拆下5个螺栓及2个前安装垫。
图3—23拆卸前差速器安装螺栓(17)拆下起动机。
①拧下螺母，拆下起动机电线及连接器。
②降下变速器后侧。
注：小心不要接触前差速器及机油盘。
③以39 N²m的力矩拆下2个螺栓(或2个螺母及螺栓)及起动机。
(18)拆卸变速器。
①3RZ—FE发动机车型：a．以71 N²m的力矩拧下3个螺栓。
