台达变频器参数设置必设参数：（MODE--菜单, ENTER--确认）最高操作频率P03-- (出厂设定值：60HZ)电机额定电流P52-- (根据电机铭牌电流设置，已问过官方不是百分比)电子热动电驿P58-- 00 以标准型电机动作 (这个一定要设)（变频器端子默认功能：M0—正转，M1—反转，M2—复位，GND—公共端）一、面板操作频率给定：P00--04 面板旋钮给定运转命令：P01--00 面板RUN控制三、模拟电压控制:（变频器端子：AVI，GND）频率给定：P00--01 模拟信号0-10V给定（AVI）运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电压0-10V上下限：P128-- 最小频率对应AVI输入电压值P129--最大频率对应AVI输入电压值四、模拟电流控制:（变频器端子：ACI，GND）频率给定：P00--02 模拟信号4-20ma给定(ACI)运转命令：P01--01 运转指令由外部端子控制，键盘STOP 键有效模拟电流4-20mA上下限：P131--9.2 最小频率对应ACI输入电流值P132--11.2 最大频率对应ACI输入电流值计算公式：（毫安=(16÷40x压力)+4 ，40是传感器量程)（9.2-11.2对应 13-18MPa，稳定在15，16MPa）（传感器接线：上面有1,2,3,4角，1角是电源线，2角是信号线）五、多段速控制：频率给定：P00--00运转命令：P01--01P40 用默认值06（M3）P41 用默认值07（M4）变频器控制面板的主频率设置为15赫兹P17第一段速度设置设置为30赫兹P18第二段速度设置设置为35赫兹P19第三段速度设置设置为45赫兹六、重置设定P76 ：设为09时是所有的参数值重置为50Hz的出厂设定值设为10时是所有的参数值重置为60Hz的出厂设定值（不用这个）七、自动转矩补偿增益P54：（范围：0-10，出厂设定值：00）开机显示画面选择P64-- 00显示实际运转频率02 显示输出电压06 显示设定频率09 显示电机运转电流二、端子控制频率给定：P00--04 面板旋钮给定运转命令：P01--01 外部端子控制八、故障代码OC-过电流 OV--过电压 OL--过载LV-电压不足 OH--过热 PHL--电源欠相【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
台达变频器参数设置台达变频器参数设置台达变频器参数
功 能 名称
设定值详解
码
频率给 定
P00 模式
远程控制变频器时，该值务必为 3 详解见台达用户手册 P35 页
对应变频器远程控制器的参数值 -
修改 条件
X
运 转 指 令 0：来源于变频器的操作面板；
控 制 模 式 1：外部控制端子，键盘 STOP有效； P01=0~2
F900 务 必 与 变 频 器 远 程 控 制 器 的 参 数 X
C043/C053 值一致。
F901=1
F901=2 F902=0 F902=1 F902=2 F903=2 F903=3 F903=4
C044/C054=1 X
C044/C054=0
C046/C056=0 C046/C056=2 C046/C056=1 C045/C055=48 C045/C055=96 C045/C055=192
启动给 定 方式选择
1：外部控制端子； 远程控制变频器时， 该值可为二者中的 一个
设置范围：０~ 1
F004=0~1 F004=2
C005 = 0 C005 = 1 ~3
修改条 件
X
主 频 率 来 远程控制变频器时，该值务必为：５ 由
F204
F204 务必为 5
X
源
上位机给定
F900 本机地址 设置范围：１~ 247
选择
2：外部控制端子，键盘 STOP无效；
C005 = 0
3：通讯控制，键盘 STOP有效；
P01
X
4：通讯控制，键盘 STOP无效；
远程控制变频器时，该值务必为 详解见台达用户手册 P35 页
变频器仿真
个变频器控制系统仿真
一、变频器内部控制柜的仿真
变频器内部控制系统采用PLC+FPGA+人机界面
1、开关量的仿真：需要模拟开关柜内K1,K2,K3,K4的逻辑动作
2、三相电流三相电压的仿真：需要有4～20ma的模拟量信号来模拟变频器的三相输出电流和三相输出电压，
3、升降频率的仿真：模拟变频器的升降频，
4、变频器输出波形的仿真：
5、变频器故障仿真：包括功率单元故障检测、过流、过压、欠压、过载等等
6、人机界面：数据显示、数据记录、数据分析、控制、故障记录
7、远程就地控制
8、闭环控制仿真（暂时没用到过）
二、上位机的仿真
上位机采用人机界面+PLC的形式
模拟用户方的上位机系统，可能是DSC、WINCE、以及各种组态
三、变频器与上位机的通信仿真
1、模拟用户方系统对我方变频器实现远程监控和控制，上位机可以对变频器进行启动、停车、急停、故障记录、复位、频率控制等等操作
2、分别通过各种协议来传输数据，包括profibus、modbus、tcp/ip、GPRS无线传输等等
3、通过4～20毫安电流来控制变频器频率
4、变频器和上位机的开关量信号传输。
新华组态软件仿真调试过程
新华组态软件仿真调试过程
新华组态软件是一款工控系统的集成软件,可以用于PLC、人机界面等设备的编程、控制和监控。
在使用新华组态软件进行仿真调试时,需要按照以下步骤进行：
步骤一：创建工程
首先,需要在新华组态软件中创建一个工程,选择PLC型号、人机界面等相关设备。
步骤二：添加设备及编写程序
在工程中添加需要模拟的设备,例如PLC控制器和人机界面等。
然后按照实际的控制需求编写程序。
步骤三：仿真配置
进入仿真模式,对仿真器进行配置,可选择仿真时间、仿真速度、仿真窗口等。
步骤四：仿真调试
启动仿真,按照实际场景进行调试,例如输入输出信号的测试、参数调整等。
步骤五：数据记录及分析
在仿真结束后,可以对仿真过程中的各种数据进行记录和分析,以便于对工程进行进一步优化和改进。
需要注意的是,在进行仿真调试过程中,需要按照相关标准和规范来进行操作,避免不必要的错误和损失。
同时,也需要对仿真过程中的各种数据进行保密,防止泄露。
组态王软件和台达自动化产品通讯整合应用

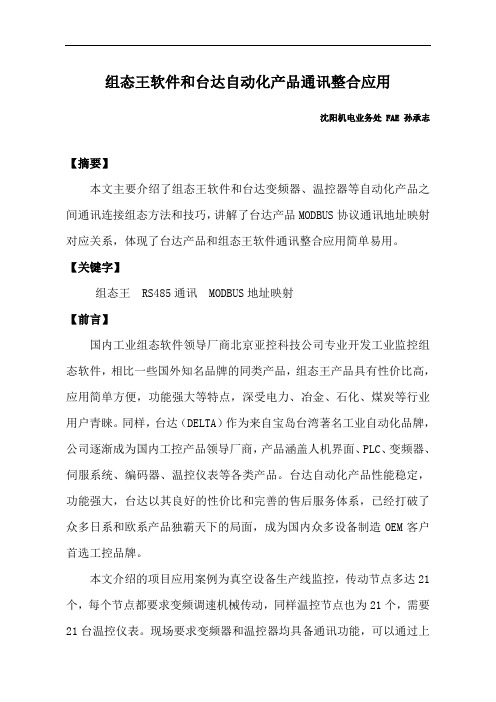

组态王软件和台达自动化产品通讯整合应用沈阳机电业务处 FAE 孙承志【摘要】本文主要介绍了组态王软件和台达变频器、温控器等自动化产品之间通讯连接组态方法和技巧，讲解了台达产品MODBUS协议通讯地址映射对应关系，体现了台达产品和组态王软件通讯整合应用简单易用。
【关键字】组态王 RS485通讯 MODBUS地址映射【前言】国内工业组态软件领导厂商北京亚控科技公司专业开发工业监控组态软件，相比一些国外知名品牌的同类产品，组态王产品具有性价比高，应用简单方便，功能强大等特点，深受电力、冶金、石化、煤炭等行业用户青睐。
同样，台达（DELTA）作为来自宝岛台湾著名工业自动化品牌，公司逐渐成为国内工控产品领导厂商，产品涵盖人机界面、PLC、变频器、伺服系统、编码器、温控仪表等各类产品。
台达自动化产品性能稳定，功能强大，台达以其良好的性价比和完善的售后服务体系，已经打破了众多日系和欧系产品独霸天下的局面，成为国内众多设备制造OEM客户首选工控品牌。
本文介绍的项目应用案例为真空设备生产线监控，传动节点多达21个，每个节点都要求变频调速机械传动，同样温控节点也为21个，需要21台温控仪表。
现场要求变频器和温控器均具备通讯功能，可以通过上位工控机组态软件进行通讯连接，实现参数设置和监控。
【正文】上位机采用工业控制计算机，预装WindowsXP操作系统，集成组态王工业监控软件，版本为6.50。
工控机安装PCI接口串口转换卡，可以提供两个9 Pin D-Sub标准RS232串行通讯接口，分别通过RS232/RS485标准串口转换适配器，转换为两个RS485串行通讯接口，分别连接台达21台M系列变频器和21台DTB系列温控器。
控制系统方案见图如下：下面简要介绍组态王软件和台达自动化产品通讯连接方法。
打开组态王软件，单击“工程”，选择新建工程，然后点击“下一步”按钮，顺序出现上面两幅界面；选择完新建工程程序文件存储路径后，点击“下一步”按钮，出现如下界面，输入工程名称和工程描述，点击“完成”按钮，至此完成新建工程文件。
组态王软件和台达自动化产品通讯整合应用
组态王软件和台达自动化产品通讯整合应用沈阳机电业务处 FAE 孙承志【摘要】本文主要介绍了组态王软件和台达变频器、温控器等自动化产品之间通讯连接组态方法和技巧，讲解了台达产品MODBUS协议通讯地址映射对应关系，体现了台达产品和组态王软件通讯整合应用简单易用。
【关键字】组态王 RS485通讯 MODBUS地址映射【前言】国内工业组态软件领导厂商北京亚控科技公司专业开发工业监控组态软件，相比一些国外知名品牌的同类产品，组态王产品具有性价比高，应用简单方便，功能强大等特点，深受电力、冶金、石化、煤炭等行业用户青睐。
同样，台达（DELTA）作为来自宝岛台湾著名工业自动化品牌，公司逐渐成为国内工控产品领导厂商，产品涵盖人机界面、PLC、变频器、伺服系统、编码器、温控仪表等各类产品。
台达自动化产品性能稳定，功能强大，台达以其良好的性价比和完善的售后服务体系，已经打破了众多日系和欧系产品独霸天下的局面，成为国内众多设备制造OEM客户首选工控品牌。
本文介绍的项目应用案例为真空设备生产线监控，传动节点多达21个，每个节点都要求变频调速机械传动，同样温控节点也为21个，需要21台温控仪表。
现场要求变频器和温控器均具备通讯功能，可以通过上位工控机组态软件进行通讯连接，实现参数设置和监控。
【正文】上位机采用工业控制计算机，预装WindowsXP操作系统，集成组态王工业监控软件，版本为6.50。
工控机安装PCI接口串口转换卡，可以提供两个9 Pin D-Sub标准RS232串行通讯接口，分别通过RS232/RS485标准串口转换适配器，转换为两个RS485串行通讯接口，分别连接台达21台M系列变频器和21台DTB系列温控器。
控制系统方案见图如下：下面简要介绍组态王软件和台达自动化产品通讯连接方法。
打开组态王软件，单击“工程”，选择新建工程，然后点击“下一步”按钮，顺序出现上面两幅界面；选择完新建工程程序文件存储路径后，点击“下一步”按钮，出现如下界面，输入工程名称和工程描述，点击“完成”按钮，至此完成新建工程文件。
DELTAV详细组态过程
DELTAV组态过程一、创建厂区AREA并命名。
二、复制电机模块并重命名：1. 在DeltaV Explorer 中，打开Library | Module Templates | Motors-2State ；2. 选择MTR-11_IL0CK拖放到厂区并重命名。
PS MTR后的第一个数字是输出数；第二个是输入数。
MTR-11」LOCK是有一个输出和一个输入带联锁的电机。
三、创建阀门模块：1. 打开Control Studio ，从库中选择模板。
2•点击主（Main ）按钮，点击新建（New），选择从从已有开始（Start from Existing ）。
3•点击浏览（Browse）按钮，底部的对象类型选择模块模板（Module Templates ）。
4. 选择Valves-Normally Closed | VLVNC-11。
四、所有控制模块的结束步骤：每次创建控制模块都要做 4 件事：1. 识别与模块相关的操作员画面。
2. 将模块分配给控制器。
3. 将模块保存到数据库。
4. 检验模块的组态。
5. 下装：可以一个一个地下装到控制器。
（一）识别与模块关联的操作员画面1. Control Studio | Main | Module | Properties | Displays 。
2. 在主控制（Primary control ）下输入控制画面的名称。
PS:画面文件名必须是字母数字，不能包含连字号，以数字开始或使用VB保留字。
细目画面（Detail）和面板画面（Faceplate）的字段已经填写。
库中所有的控制模块模板都有与其关联的预定义细目和面板画面。
（二）将控制模块分配给控制器节点1. 点击主（Main ）按钮，指向下装（Download ）。
2. 点击分配给节点（Assign to Node），在浏览对话框中选择控制器。
PS:在点击浏览对话框中的确定（0K）之后，弹出一条信息，提示您将模块分配给节点将会更改数据库。
