天线设计
天线设计的原理与实现方式
天线设计的原理与实现方式天线是电磁波收发的关键部件，是无线通信中不可或缺的重要元件，不同的天线设计可以实现不同的工作频率、增益、方向性、天线匹配等性能。
本文将介绍天线设计的原理和实现方式，帮助读者更好地理解天线的工作原理和参数设计。
一、天线设计的基本原理天线是将电磁波转换为电信号或反之的电器（电磁设备），它是无线通信系统中的关键部件之一。
天线设计基本原理包括天线性能指标和天线结构设计两部分。
1、天线性能指标天线的性能指标主要包括工作频率、增益、方向性、天线匹配等。
不同的天线类型和应用场景需要不同的性能指标来实现特定的功能。
（1）工作频率工作频率是指天线在工作中所应用的频率范围，通常为频段或中心频率等。
天线的设计要根据应用环境和所需要的信号频率来确定。
（2）增益增益是指天线辐射的功率与理想点源天线辐射的功率的比值，通常以dB为单位。
天线的增益与其结构形式、工作频率、方向性等有关。
（3）方向性方向性是天线传输能量的方向特性，是指天线辐射模式的立体角分布。
天线的方向性与其结构形式、工作频率、增益等有关。
（4）天线匹配天线匹配是指天线系统整体与其驱动器之间阻抗匹配的关系，使得天线系统的传输和接收线路具有最佳阻抗匹配状态，以提高天线的输出功率和信噪比。
2、天线结构设计天线结构设计是指天线的实现方式，包括天线结构形式、阻抗匹配方式、辐射元件、天线材料等方面。
（1）天线结构形式天线结构形式可以分为线性天线、环形天线、阵列天线、反射天线、补偿天线、微带天线、偏振天线等多种形式，每种天线形式都有其特点，应根据具体要求来选择天线结构形式。
（2）阻抗匹配方式阻抗匹配方式主要有天线冷端阻抗、贴片阻抗、隔离光缆、转换器和偶合电路等多种方法。
（3）辐射元件天线的辐射元件包括天线辐射体、驱动器和辅助元件等。
辐射体和驱动器是天线最基本的组成部分，辅助元件包括反射盘、支撑杆、防射线等。
（4）天线材料天线材料主要包括导体、绝缘材料、衬底材料等。
射频天线设计要点
射频天线设计要点在无线通信系统中，射频天线是起到频率转换和增益放大的作用，是整个系统中非常重要的部分。
正确设计和调试射频天线可以显著提高系统的性能和覆盖范围。
以下是一些设计射频天线的关键要点：1. 频率选择：首先要确定射频天线所工作的频率范围，根据频率来选择合适的天线类型，如全向天线、定向天线或者扁平天线等。
2. 天线形状：天线的形状会影响其辐射特性，不同的形状适用于不同的应用场景。
需要根据具体要求选择合适的形状设计天线。
3. 辐射效率：辐射效率是指射频信号通过天线辐射出去的程度，是一个重要指标。
有效地调整天线的结构和参数可以提高辐射效率，提升信号传输质量。
4. 阻抗匹配：射频天线的阻抗匹配是确保天线与传输线之间能够有效传输信号的重要环节。
通过调整天线的匹配网络可以实现阻抗匹配，提高系统的性能。
5. 天线位置：天线的安装位置和方向会直接影响信号的覆盖范围和强度。
需要在设计中考虑好天线的安装位置以及方向，确保信号覆盖范围的均匀性和完整性。
6. 扩展性能：射频天线的设计需要考虑其扩展性能，即能否适应未来技术的发展和系统的升级。
在设计时需要考虑系统的未来发展方向，保证天线的设计能够满足未来需求。
7. 天线测试：设计完射频天线后，需要进行测试验证其性能是否符合要求。
可以通过天线测试仪器检测天线的辐射性能、阻抗匹配等指标，确保天线设计的准确性。
综上所述，射频天线设计是整个无线通信系统中至关重要的一环。
正确设计和调试射频天线可以有效提高系统的性能和覆盖范围，确保信号传输质量。
设计时需要考虑到频率选择、天线形状、辐射效率、阻抗匹配、天线位置、扩展性能和天线测试等关键要点，以确保天线设计的准确性和有效性。
希望以上信息对您有所帮助，如有疑问或需要进一步了解，请随时和我联系。
天线设计该如何入门

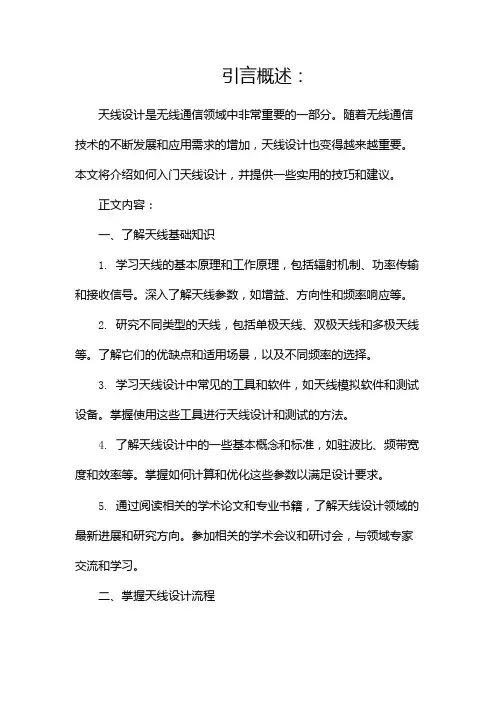

引言概述：天线设计是无线通信领域中非常重要的一部分。
随着无线通信技术的不断发展和应用需求的增加，天线设计也变得越来越重要。
本文将介绍如何入门天线设计，并提供一些实用的技巧和建议。
正文内容：一、了解天线基础知识1. 学习天线的基本原理和工作原理，包括辐射机制、功率传输和接收信号。
深入了解天线参数，如增益、方向性和频率响应等。
2. 研究不同类型的天线，包括单极天线、双极天线和多极天线等。
了解它们的优缺点和适用场景，以及不同频率的选择。
3. 学习天线设计中常见的工具和软件，如天线模拟软件和测试设备。
掌握使用这些工具进行天线设计和测试的方法。
4. 了解天线设计中的一些基本概念和标准，如驻波比、频带宽度和效率等。
掌握如何计算和优化这些参数以满足设计要求。
5. 通过阅读相关的学术论文和专业书籍，了解天线设计领域的最新进展和研究方向。
参加相关的学术会议和研讨会，与领域专家交流和学习。
二、掌握天线设计流程1. 定义设计目标和需求，包括频率范围、增益要求和方向性要求等。
根据实际应用场景，确定天线的物理尺寸和材料选择。
2. 使用天线模拟软件进行初始设计，根据设计目标和需求，选择合适的天线结构和参数。
进行电磁仿真和优化，以满足设计要求。
3. 制作和测试原型天线，包括选取适当的材料和制作工艺。
使用天线测试设备进行性能测试，如增益、工作频率和方向图等。
4. 根据测试结果，对原型天线进行调整和优化。
通过修改天线结构或参数，进一步改善性能和满足设计要求。
5. 进行天线的性能评估和验证，包括频率响应、辐射效率和阻抗匹配等。
与实际应用场景进行对比和测试，确保天线的性能和可靠性。
三、了解常见的天线设计技巧和优化方法1. 使用多个发射和接收元素，以增加天线的增益和方向性。
选择合适的阵列结构和波束控制方法，优化天线的辐射特性。
2. 针对特定应用场景，使用宽带天线设计方法，以实现更宽的工作频带。
采用匹配网路和调频器件，以确保天线在整个频率范围内的性能稳定。
5g基站天线设计的原理

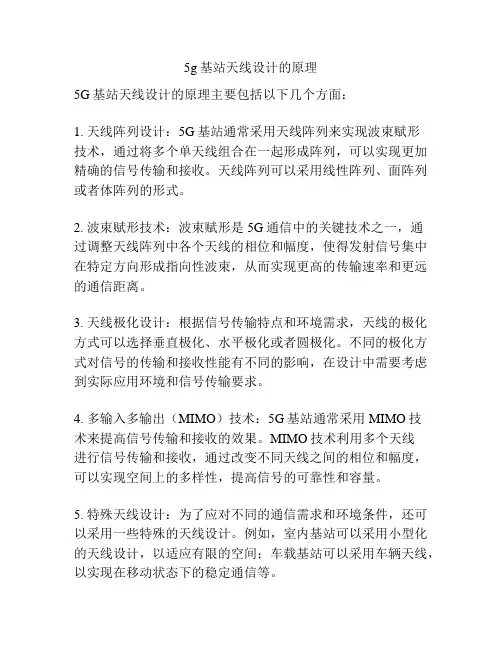

5g基站天线设计的原理
5G基站天线设计的原理主要包括以下几个方面：
1. 天线阵列设计：5G基站通常采用天线阵列来实现波束赋形
技术，通过将多个单天线组合在一起形成阵列，可以实现更加精确的信号传输和接收。
天线阵列可以采用线性阵列、面阵列或者体阵列的形式。
2. 波束赋形技术：波束赋形是5G通信中的关键技术之一，通
过调整天线阵列中各个天线的相位和幅度，使得发射信号集中在特定方向形成指向性波束，从而实现更高的传输速率和更远的通信距离。
3. 天线极化设计：根据信号传输特点和环境需求，天线的极化方式可以选择垂直极化、水平极化或者圆极化。
不同的极化方式对信号的传输和接收性能有不同的影响，在设计中需要考虑到实际应用环境和信号传输要求。
4. 多输入多输出（MIMO）技术：5G基站通常采用MIMO技
术来提高信号传输和接收的效果。
MIMO技术利用多个天线
进行信号传输和接收，通过改变不同天线之间的相位和幅度，可以实现空间上的多样性，提高信号的可靠性和容量。
5. 特殊天线设计：为了应对不同的通信需求和环境条件，还可以采用一些特殊的天线设计。
例如，室内基站可以采用小型化的天线设计，以适应有限的空间；车载基站可以采用车辆天线，以实现在移动状态下的稳定通信等。
综上所述，5G基站天线设计的原理主要包括天线阵列设计、波束赋形技术、天线极化设计、MIMO技术以及特殊天线设计等。
这些原理的应用可以提高5G通信的速率、距离和稳定性，以满足不同应用场景的需求。
天线设计常用书籍

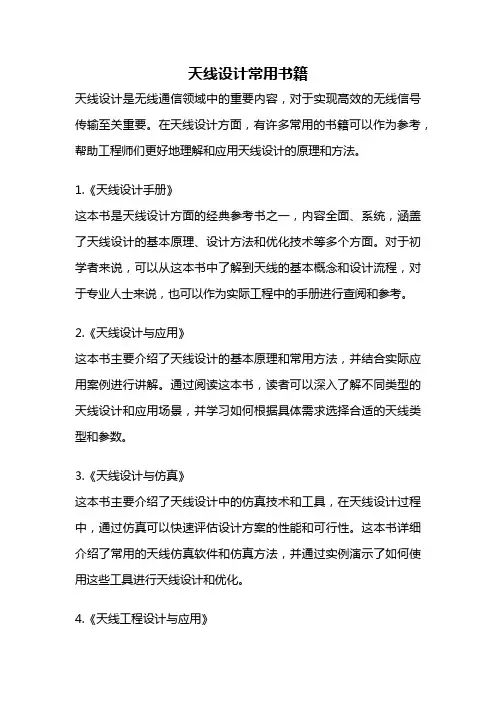

天线设计常用书籍天线设计是无线通信领域中的重要内容，对于实现高效的无线信号传输至关重要。
在天线设计方面，有许多常用的书籍可以作为参考，帮助工程师们更好地理解和应用天线设计的原理和方法。
1.《天线设计手册》这本书是天线设计方面的经典参考书之一，内容全面、系统，涵盖了天线设计的基本原理、设计方法和优化技术等多个方面。
对于初学者来说，可以从这本书中了解到天线的基本概念和设计流程，对于专业人士来说，也可以作为实际工程中的手册进行查阅和参考。
2.《天线设计与应用》这本书主要介绍了天线设计的基本原理和常用方法，并结合实际应用案例进行讲解。
通过阅读这本书，读者可以深入了解不同类型的天线设计和应用场景，并学习如何根据具体需求选择合适的天线类型和参数。
3.《天线设计与仿真》这本书主要介绍了天线设计中的仿真技术和工具，在天线设计过程中，通过仿真可以快速评估设计方案的性能和可行性。
这本书详细介绍了常用的天线仿真软件和仿真方法，并通过实例演示了如何使用这些工具进行天线设计和优化。
4.《天线工程设计与应用》这本书主要介绍了天线工程设计中的实际应用技巧和经验总结。
通过阅读这本书，读者可以了解到天线工程设计中的一些常见问题和解决方法，以及如何根据不同的应用需求进行天线设计和调试。
5.《天线设计与电磁兼容》这本书主要介绍了天线设计与电磁兼容方面的知识，讲解了天线设计中需要考虑的电磁兼容性问题和解决方法。
在实际工程中，天线的设计和布局都会对设备的电磁兼容性产生影响，通过阅读这本书，可以了解到如何在天线设计中考虑电磁兼容性，并解决相关问题。
6.《天线工程应用与设计指南》这本书主要介绍了天线工程应用中的实际案例和设计指南。
通过实例分析，读者可以了解到天线设计中的一些常见问题和解决方法，以及如何根据不同的应用需求进行天线设计和调试。
7.《天线设计与测量技术》这本书主要介绍了天线设计与测量技术方面的知识。
在天线设计过程中，测量是必不可少的一部分，通过测量可以验证设计方案的性能和可行性。
天线设计标准规范要求有哪些

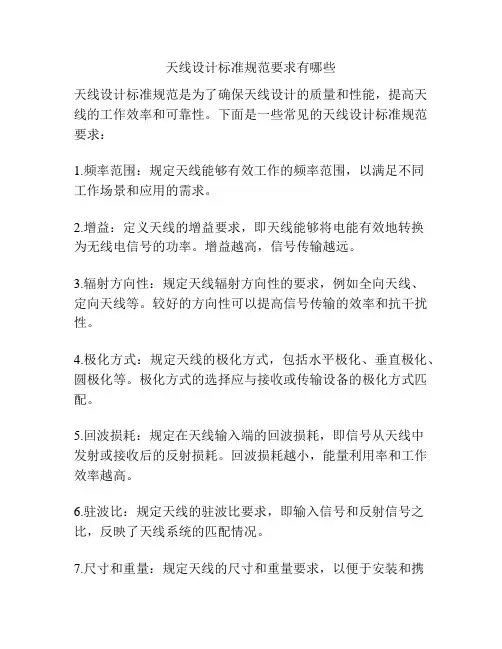

天线设计标准规范要求有哪些
天线设计标准规范是为了确保天线设计的质量和性能，提高天线的工作效率和可靠性。
下面是一些常见的天线设计标准规范要求：
1.频率范围：规定天线能够有效工作的频率范围，以满足不同
工作场景和应用的需求。
2.增益：定义天线的增益要求，即天线能够将电能有效地转换
为无线电信号的功率。
增益越高，信号传输越远。
3.辐射方向性：规定天线辐射方向性的要求，例如全向天线、
定向天线等。
较好的方向性可以提高信号传输的效率和抗干扰性。
4.极化方式：规定天线的极化方式，包括水平极化、垂直极化、圆极化等。
极化方式的选择应与接收或传输设备的极化方式匹配。
5.回波损耗：规定在天线输入端的回波损耗，即信号从天线中
发射或接收后的反射损耗。
回波损耗越小，能量利用率和工作效率越高。
6.驻波比：规定天线的驻波比要求，即输入信号和反射信号之比，反映了天线系统的匹配情况。
7.尺寸和重量：规定天线的尺寸和重量要求，以便于安装和携
带。
8.可靠性和耐久性：规定天线的可靠性和耐久性要求，以确保天线在不同的环境和工作条件下都能正常工作。
9.环境适应性：规定天线在不同环境条件下的适应性要求，例如温度范围、湿度、抗震等。
10.材料和制造工艺：规定天线的材料和制造工艺要求，以确保天线的质量和性能。
这些规范要求可以帮助设计人员制定合适的天线设计方案，并利用这些标准规范来评估和验证天线的质量和性能。
通过遵守这些规范要求，可以提高天线的工作性能、可靠性和耐久性，满足用户的需求。
手机天线设计汇总(飞图科技)
效率与增益
效率与增益
手机天线的效率与增益决定了信号的传输距离和穿透能力。高效率与增益能够 提高信号的传输距离和穿透能力，使手机在复杂环境下仍能保持稳定的通信性 能。
优化技术
为了提高手机天线的效率与增益，需要采用先进的优化技术，如仿真技术、电 磁场优化算法等，对天线的设计进行精细调整和优化。
抗干扰能力
THANKS FOR WATCHING
感谢您的观看
抗干扰技术
手机天线需要具备抗干扰能力，以应对复杂电磁环境中的各种干扰源，如其他无 线通信设备、电磁噪声等。
兼容性
手机天线应具备良好的兼容性，与其他无线通信设备共存时不会产生相互干扰， 以保证通信的稳定性和可靠性。
03
手机天线的设计流程
需求分析
01
02
03
需求调研
深入了解客户对手机天线 性能的需求，包括天线增 益、效率、带宽等关键指 标。
方案优化
根据评审意见，对初步方 案进行优化，完善手机天 线的设计方案。
天线仿真与优化
建立模型
根据设计方案，使用电磁仿真软件建立手机天线的模 型。
仿真分析
对建立的模型进行仿真分析，评估天线性能是否满足 设计目标。
优化调整
根据仿真结果，对天线模型进行优化调整，提高天线 性能。
样品制作与测试
样品制作
根据优化后的天线模型， 制作手机天线的样品。
测试准备
搭建测试环境，准备测 试设备，确保测试结果
的准确性和可靠性。
性能测试
对手机天线样品进行性 能测试，包括天线增益、 效率、带宽等关键指标
的测试。
测试结果分析
根据测试结果，对手机 天线的性能进行分析和 评估，确认是否满足设
天线设计中的基础知识
天线设计中的基础知识无线通信在现代社会中已经成为了不可或缺的一部分，而天线则是无线通信的核心技术。
天线设计的好坏直接影响着无线通信的质量和稳定性。
本文将介绍天线设计中的基础知识。
一、天线的类型天线的类型很多，不同的天线适用于不同的场合和需求。
根据天线的结构和原理，可以将天线分为以下几类。
1.偶极子天线：偶极子天线是最常见的一种天线，它主要用于无线电通信中，广泛应用于电视天线、拉杆天线等。
2.单极天线：单极天线和偶极子天线极为相似，也称为垂直天线，通常用于低频通信。
3.反射天线：反射天线是一种折射天线，在无线电通信网络中广泛应用，最常见的形式是发射塔、电视塔等类型。
4.全向天线：全向天线适用于需要进行全方位通信的场合，比如无线通信基站。
5.定向天线：定向天线是一种方向性天线，能够集中把无线信号发射到某一方向上，适用于需要进行定向通信的场合。
二、天线的性能指标在天线设计中，要考虑的因素较多，其主要性能指标包括以下几点。
1.增益：天线增益是指天线在某个方向上的信号强度与无指向性原点的同一方向上的信号强度之比。
增益值越大，这个方向上的信号捕捉效果就越好。
2.方向性：天线的方向性指天线在某一个方向上集中发射或接收信号的能力。
3.波束宽度：波束宽度是指天线集中发射或接收信号的范围大小，一般用立体角表示。
波束宽度越小，天线方向性越强。
4.驻波比：当天线在工作频段内的传输中遇到其它阻抗时，会引起信号的反射和干扰，这个指标就是反射能量和传输能量之间的比值，通常用于评价天线性能的优劣。
三、天线设计流程天线的设计流程一般包括如下几个步骤。
1. 定义问题：明确天线设计的应用需求及要达成的目标，进行参数筛选和定义。
2. 选取天线类型：根据实际情况选取合适的天线类型。
3. 设计实现：根据天线类型的特点及要求，进行天线设计。
根据需求制定天线的结构参数以及驱动功率、频率范围和增益等指标，以及阻抗、匹配网络等。
4. 仿真模拟：使用仿真软件模拟天线性能，优化天线设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5. 2.4G PCB 天线设计
本节主要讨论的是2.4G PCB 天线，如果不考虑成本及体积，可以选用其它天线，如贴片天
线（小尺寸、中性能、中成本）或外置的鞭状天线（大尺寸、高性能、高成本），而PCB 天线是最低成本、中等尺寸，只要设计得当又能获得足够性能的天线。
本节中包括三种天线：
◆ 超小型PIFA 天线：用于Nano Dongle 的PCB 天线，由于PCB 空间受限，最大增益会
比其它几种天线小6dB 左右，即工作距离会短一半。
由此天线及MCU 做成的完整板子大小为11mm*18mm 左右。
◆ 正常PIFA 天线：用于Normal Module 的PCB 天线，所占PCB 空间最大，最大增益可
以达到1.5dB ，如PCB 面积足够，建议用此天线。
由此天线做成的RF Module 板子大小为15mm*18mm 左右。
◆ 正常Wiggle 天线：用于Normal Module 的PCB 天线，所占PCB 空间比第二种稍小，
增益也稍差1dB ，可以用于对体积稍有要求的无线终端，如对于空间比较紧凑的无线鼠标等设备。
由此天线做成的RF Module 板子大小为13mm*18mm 左右。
5.1. 小尺寸Nano Dongle 用PIFA 天线设计
天线具体尺寸如下图（板材为两层FR4,板厚0.6mm ）： 其中天线线宽A ：0.15mm ；B ：0.25mm ；C ：
0.4mm
图表11 Nano Dongle PIFA 天线
天线性能S11如下，工作频段覆盖整个2.4G ISM 频段
:
图表12 Nano Dongle PIFA 天线S11
2D 和3D 增益如下，该天线最大增益只有－5dB 左右:
图表13 Nano Dongle PIFA天线增益
5.2. 更大尺寸Normal Module用PIFA天线设计
该天线结构就是Normal Module完整Layout中的PIFA天线。
天线具体尺寸如下图（板材为两层FR4,板厚1.0mm），如果板子厚度和板子大小与此不一致（板厚和地面积大小影响性能），则Layout时需加长天线末端尺寸，如增加最后端4.8mm的长度，供调试天线用。
由此天线做成的RF Module板子大小为15mm*18mm左右。
图表14 Normal Module PIFA天线
天线性能S11如下，工作频段覆盖整个2.4G ISM 频段，可以看到天线工作带宽比Nano 更
大
:
图表15 Normal Module PIFA 天线S11
2D 和3D 增益如下，该天线最大增益比Nano 大6dB 左右，达到1.5dB 左右:
图表16 Normal Module PIFA天线增益
5.3. 更大尺寸Normal Module用Wiggle天线设计
Wiggle天线比大PIFA天线占用空间更小，应用更灵活，而性能亦差不多，广泛应用于无线键鼠产品当中。
天线具体尺寸如下图（板材为两层FR4,板厚1.0mm），如果板子厚度和板子大小与此不一致（板厚和地面积大小影响性能），则Layout时需加长天线末端尺寸，如增加最后端2.7mm的长度，供调试天线用。
由此天线做成的RF Module板子大小为13mm*18mm左右。
图表17 Normal Module Wiggle天线
天线性能S11如下，工作频段覆盖整个2.4G ISM 频段
:
图表18 Normal Module Wiggle 天线S11
2D 和3D 增益如下，该天线最大增益比Normal PIFA 稍小1dB 左右:
图表19 Normal Module Wiggle天线增益。
