毛皮的鞣制方法
毛皮鞣制方法的选择与应用
（7）蒙囿剂：1）减缓铬鞣剂与皮胶原的结合
速度，促进鞣剂分子向皮内渗透和在纤维中的 均匀分布 2）提高耐碱能力 3）提高胶原对鞣 制的结合能力。
(8)中性盐：1)中性盐的加入使阳铬变成中性或
阴铬配合物，减少了胶原对铬盐的结合量 2）脱水导致胶原间的纤维间的间隙减少。
(9)鞣制时间机械作用：鞣制时间一般为24-48h。
3.鞣制后静置：一般静置时间为4-6小时。让甲醛 与皮胶原进一步结合。
4.甲醛鞣制中和和水洗的意义：1）.降低皮板中甲 醛和中性盐含量。2）.调整皮板的pH，甲醛鞣制后 pH高，不耐老化。3）用硫酸铝或铬鞣剂中和，提 高皮板的丰满性和弹性。4）通过中和使皮板舒展。
5.引起 缩板的原因：1.pH过高。2.鞣制后中和不彻 底，未鞣透。 6.贴板现象造成贴板的原因：经中和水洗，大部分 甲醛被除去，引起脱鞣。克服方法：1.保证甲醛用 量和时间2.控制鞣制过程pH 3.保持正常鞣制温度。 已出现缩板和贴板的皮应挑出。
在毛皮中广泛应用的醛类鞣剂有甲醛，戊二醛，
改性戊二醛等。戊二醛鞣剂可以单独鞣制毛皮， 也可以与铬进行结合鞣。甲醛鞣剂与铬鞣剂， 铝鞣剂或锆鞣剂联合鞣制改进皮板的性能。
甲醛鞣制毛皮的特点：1.耐光性好。2.耐汗，耐碱，耐 溶剂，防腐性强，耐水洗。3.Ts高，90℃。4.皮板革身 扁薄。5.不耐陈化，易变脆，湿热稳定性小。缺点：降 低染料的染色牢度。
主讲人：阮良军 小组成员：余展 邓依 徐军照 朱云建 万江鹏
按照鞣剂的化学属性，把鞣制方法分为：
（1）无机鞣：铬鞣，铝鞣，锆鞣，铁鞣，钛鞣
（2）有机鞣：醛鞣，油鞣
（3）结合鞣：铝-铁结合鞣，醛-铝结合鞣，
皮革鞣制工艺流程
皮革鞣制工艺流程一、概述皮革是一种重要的材料，在日常生活和工业生产中都有广泛的应用。
而皮革的制作过程中，鞣制是一个非常关键的工艺环节。
鞣制的目的是将动物的生皮转化为柔软、耐久和具有良好物理性能的皮革。
本文将介绍皮革鞣制的工艺流程，并详细说明每个步骤的操作方法和要点。
二、鞣制工艺流程1. 去毛处理去毛是鞣制的第一步，它的目的是去除动物生皮上的毛发。
首先，将生皮浸泡在碱性溶液中，使毛发变得容易脱落。
然后，用刮刀或刷子将毛发刮除。
2. 清洁和浸泡清洁是为了去除生皮上的污垢和余留物质。
清洁后，将生皮浸泡在水中，以去除残留的碱性溶液和清洁剂。
浸泡时间一般为数小时至一天。
3. 酸化处理酸化处理是为了中和生皮中的碱性物质，并为后续的鞣制过程做准备。
将生皮浸泡在酸性溶液中，使pH值逐渐下降至中性。
酸化处理时间一般为数小时。
4. 鞣制剂处理选择适合的鞣制剂是关键。
常见的鞣制剂有铬鞣、植物鞣、合成鞣等。
将生皮浸泡在鞣制剂溶液中，使鞣制剂渗透到生皮的纤维结构中。
鞣制剂处理时间根据鞣制剂类型和生皮厚度而定，一般为数天至数周。
5. 中和处理鞣制剂处理后，需要对生皮进行中和处理。
将生皮浸泡在碱性溶液中，中和鞣制剂的酸性成分。
中和处理时间一般为数小时。
6. 柔软化和拉伸鞣制后的皮革通常比较硬，需要进行柔软化和拉伸处理。
将皮革在机械设备上进行拉伸，使其变得柔软、平整和有弹性。
7. 干燥和整理鞣制后的皮革需要进行干燥处理。
将皮革悬挂或平放在通风干燥的地方，使其自然干燥。
干燥后，对皮革进行整理，修剪边缘，打磨表面等。
8. 上光和涂饰根据需要，可以对皮革进行上光和涂饰处理，以增加其光泽和装饰性。
上光可以使用刷子或轮子进行，涂饰可以使用染料、涂料等。
9. 检验和包装制作完成的皮革需要进行质量检验，确保其符合要求。
合格的皮革经过检验后，进行包装和分类，以便储存和销售。
三、总结皮革鞣制是将动物生皮转化为高质量皮革的重要工艺流程。
通过去毛处理、清洁和浸泡、酸化处理、鞣制剂处理、中和处理、柔软化和拉伸、干燥和整理、上光和涂饰、检验和包装等步骤，可以得到具有良好物理性能的皮革产品。
动物的皮毛如何加工
动物的皮毛如何加工
有一种动物的尾巴很适合做围巾，怎么加工才合适？
9
皮毛鞣制加工比较复杂，如铬鞣法等。
简单的土法加工以狗皮为例： 1.先将皮上的肉油粪污泥血液等清除干净，平放在木板上用粗铁砂巿或砖块磨至略见粗毛的根为止 2.然后用明矾500g,加水5000ml,煮沸后到入盆里,冷却后将皮完全浸入其中,约24小时后取出,毛朝下放在木板上張开绷紧,用铁钉固定。
3.用50度的皮硝水（皮硝250g，水250ml，煮沸后剰150ml）反复均匀地涂在皮板上,稍干后犬皮会起泡,如个别地方不起泡,可再次涂上,直至起泡为止。
4.凉吹犬皮，待干透后,用细砂布仔细磨平即成。
5.鞣制好的犬皮，用手将皮抓成团,放开后应能慢慢自然张开，即表明为鞣制好了的毛皮,柔软而富弹性。
毛皮的鞣制方法

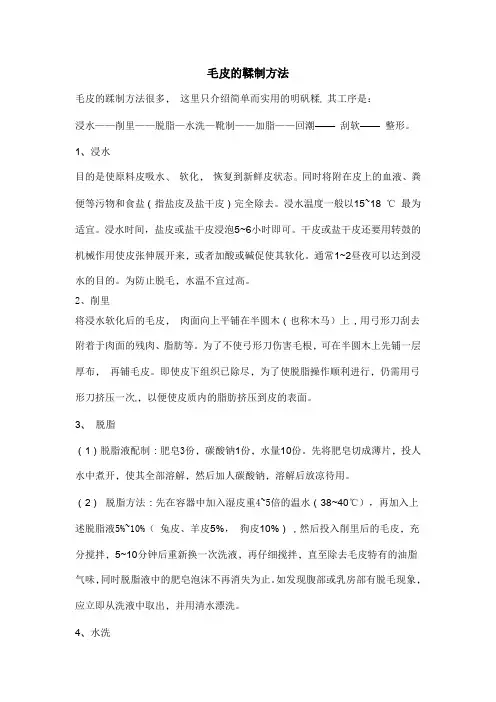

毛皮的鞣制方法毛皮的蹂制方法很多，这里只介绍简单而实用的明矾糅, 其工序是：浸水——削里——脱脂—水洗—靴制——加脂——回潮——刮软——整形。
1、浸水目的是使原料皮吸水、软化，恢复到新鲜皮状态。
同时将附在皮上的血液、粪便等污物和食盐（指盐皮及盐干皮）完全除去。
浸水温度一般以15~18 ℃最为适宜。
浸水时间，盐皮或盐干皮浸泡5~6小时即可。
干皮或盐干皮还要用转鼓的机械作用使皮张伸展开来，或者加酸或碱促使其软化。
通常1~2昼夜可以达到浸水的目的。
为防止脱毛，水温不宜过高。
2、削里将浸水软化后的毛皮，肉面向上平铺在半圆木（也称木马）上，用弓形刀刮去附着于肉面的残肉、脂肪等。
为了不使弓形刀伤害毛根，可在半圆木上先铺一层厚布，再铺毛皮。
即使皮下组织已除尽，为了使脱脂操作顺利进行，仍需用弓形刀挤压一次,，以便使皮质内的脂肪挤压到皮的表面。
3、脱脂（1）脱脂液配制：肥皂3份，碳酸钠1份，水量10份。
先将肥皂切成薄片，投人水中煮开，使其全部溶解，然后加人碳酸钠，溶解后放凉待用。
（2）脱脂方法：先在容器中加入湿皮重4~5倍的温水（38~40℃），再加入上述脱脂液5%~10%（兔皮、羊皮5%，狗皮10%），然后投入削里后的毛皮，充分搅拌，5~10分钟后重新换一次洗液，再仔细搅拌，直至除去毛皮特有的油脂气味，同时脱脂液中的肥皂泡沫不再消失为止。
如发现腹部或乳房部有脱毛现象，应立即从洗液中取出，并用清水漂洗。
4、水洗将脱脂后的毛皮，立即投人清水中漂洗。
为除净绒毛间的肥皂，捞出初步漂洗的毛皮,，将水沥尽后，再用清水漂洗一次。
5、鞣制（1）蹂液的配制：明矾4~5份，食盐3~5份，水100份。
先用温水将明矾溶解，然后加入剩余的水和食盐，使其混合均匀。
注意：温度较低（15℃左右）时，应少加食盐；温度如在20℃以上时，应多加食盐。
一般可按1份明矾加0.7~2份的食盐为宜。
（2）蹂制方法：取皮重4~5倍的靴液于缸中，投人漂洗干净并经沥水后的毛皮。
毛皮鞣质方法

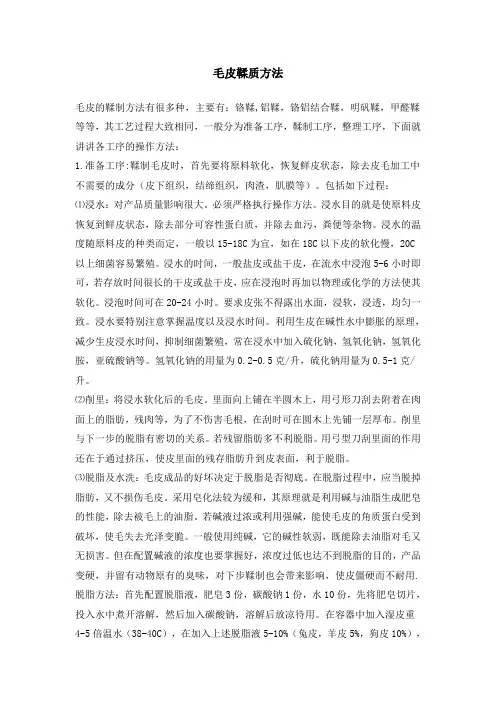

毛皮鞣质方法毛皮的鞣制方法有很多种，主要有：铬鞣,铝鞣，铬铝结合鞣，明矾鞣，甲醛鞣等等，其工艺过程大致相同，一般分为准备工序，鞣制工序，整理工序，下面就讲讲各工序的操作方法：1.准备工序:鞣制毛皮时，首先要将原料软化，恢复鲜皮状态，除去皮毛加工中不需要的成分（皮下组织，结缔组织，肉渣，肌膜等）。
包括如下过程：⑴浸水：对产品质量影响很大。
必须严格执行操作方法。
浸水目的就是使原料皮恢复到鲜皮状态，除去部分可容性蛋白质，并除去血污，粪便等杂物。
浸水的温度随原料皮的种类而定，一般以15-18C为宜，如在18C以下皮的软化慢，20C 以上细菌容易繁殖。
浸水的时间，一般盐皮或盐干皮，在流水中浸泡5-6小时即可，若存放时间很长的干皮或盐干皮，应在浸泡时再加以物理或化学的方法使其软化。
浸泡时间可在20-24小时。
要求皮张不得露出水面，浸软，浸透，均匀一致。
浸水要特别注意掌握温度以及浸水时间。
利用生皮在碱性水中膨胀的原理，减少生皮浸水时间，抑制细菌繁殖，常在浸水中加入硫化钠，氢氧化钠，氢氧化胺，亚硫酸钠等。
氢氧化钠的用量为0.2-0.5克/升，硫化钠用量为0.5-1克/升。
⑵削里：将浸水软化后的毛皮。
里面向上铺在半圆木上，用弓形刀刮去附着在肉面上的脂肪，残肉等，为了不伤害毛根，在刮时可在圆木上先铺一层厚布。
削里与下一步的脱脂有密切的关系。
若残留脂肪多不利脱脂。
用弓型刀刮里面的作用还在于通过挤压，使皮里面的残存脂肪升到皮表面，利于脱脂。
⑶脱脂及水洗：毛皮成品的好坏决定于脱脂是否彻底。
在脱脂过程中，应当脱掉脂肪，又不损伤毛皮。
采用皂化法较为缓和，其原理就是利用碱与油脂生成肥皂的性能，除去被毛上的油脂。
若碱液过浓或利用强碱，能使毛皮的角质蛋白受到破坏，使毛失去光泽变脆。
一般使用纯碱，它的碱性软弱，既能除去油脂对毛又无损害。
但在配置碱液的浓度也要掌握好，浓度过低也达不到脱脂的目的，产品变硬，并留有动物原有的臭味，对下步鞣制也会带来影响，使皮僵硬而不耐用.脱脂方法：首先配置脱脂液，肥皂3份，碳酸钠1份，水10份，先将肥皂切片，投入水中煮开溶解，然后加入碳酸钠，溶解后放凉待用。
I 皮毛鞣制加工比较复杂,如铬鞣法等。简单的土法加工以狗皮为例：
I皮毛鞣制加工比较复杂，如铬鞣法等。
简单的土法加工以狗皮为例：1.先将皮上的肉油粪污泥血液等清除干净，平放在木板上用粗铁砂巿或砖块磨至略见粗毛的根为止2.然后用明矾500g,加水5000ml,煮沸后到入盆里,冷却后将皮完全浸入其中,约24小时后取出,毛朝下放在木板上張开绷紧,用铁钉固定。
3.用50度的皮硝水（皮硝250g，水250ml，煮沸后剰150ml）反复均匀地涂在皮板上,稍干后犬皮会起泡,如个别地方不起泡,可再次涂上,直至起泡为止。
芒硝:又叫朴硝、皮硝。
其化学成分为含水硫酸钠（Na2SO4·10H2O）。
II毛皮的鞣制方法很多，这里介绍一种既简单又实用的加工技术。
一、生皮铲油：大部分家畜、野兽宰杀后的鲜皮需要经过清理与防腐，并经一段时间后才能供制革厂加工。
清理的方法：割去蹄、耳、唇、尾、骨等，再用削刀除去皮下的残肉和脂肪，洗去沾在皮上的泥、粪、淤血等，然后把鲜皮肉面向外，挂在通风处晾干，防止强光曝晒。
也可以采用盐酸腌法，即将皮张肉面撒盐，用盐量约为皮重的25%，盐腌6天左右，即要堆集。
二、浸水洗皮：将经过处理的鲜皮，置于缸内用清水浸泡，水温以15—18℃为宜，时间需6—10小时。
浸泡的目的是使原料皮吸水软化。
每百张羊皮用纯碱3—4斤或肥皂5—6连；每百张狗皮用纯碱2.5—3斤或肥皂2—3连。
然后将浸过的皮张放入稀碱液内搓洗，除去油污，再放入清水漂洗后，拧干。
碱水洗皮约需4—6分钟，洗皮的时间不宜过长，否则容易造成绒毛脱落，影响裘皮外观。
三、下缸鞣制：按明矾4—5份，食盐3—5份、清水100份的比例配制鞣制液。
先用温水妥明矾，再加入食盐和清水，混合均匀。
温度15℃时，应少加些食盐，超过20℃时则多加些食盐，水温以30℃左右为宜。
把毛皮投入浸泡7—10天后取出，将毛皮用清水漂洗，肉面不必举不胜举，最后用蓖麻油10份、肥皂10份、水100份的比例配成溶液，涂于半干状态的毛皮肉面，并适当喷此水使其回潮，再用塑料薄膜包扎好，用石块压平。
「皮草工艺」远古时期毛皮鞣制方法
「皮草工艺」远古时期毛皮鞣制方法人类对动物毛皮的利用和加工始于远古。
众所周知，现代人类的毛皮服装已经变得相当轻盈、柔软、华丽典雅。
然而，用于服装制作之前的动物毛皮，却远不是如此的舒适柔和状态。
它带有油脂，且僵硬，并具有动物气味。
这类未经硝制处理的动物毛皮称为“生皮”。
为了获得光滑而柔软的服装毛皮，必须将“生皮”进行“硝皮”处理，使之成为皮质柔软、皮毛无味，富有光泽和弹性的“熟皮”。
这一过程就是“硝皮”过程，就是通常所说的鞣制过程。
硝制好的毛皮手感爽滑、轻盈柔软，皮质牢固，毛色如缎，是制作成衣的上乘之选。
当然，如果鞣制技术不过关，那么相同级别的毛皮原料，结果也可能皮板沉重，手感不滑。
远古时期，人类的生活和生存条件极为艰苦，自然环境相对窘迫，生产力发展极其低下。
出于生存和生理本能，为了抵御严寒及防护伪装的需要，人类开始对兽皮进行下意识的本能利用。
开始，只是将毛皮用来简单披挂，后来，为了披挂更加舒服合体，而产生了把动物毛皮变软的愿望。
因为动物毛皮是远古人类用来抵御严寒的主要物品之一，也是他们的第一件衣裳。
而不经过处理的动物毛皮披挂起来硬如木板，极为不便。
人类在几百万年的进化过程中，一定会想尽一切办法，利用周围一切资源和条件，千方百计地解决生存中遇到的困惑和难题，并不断地进行试验和一次又一次的艰难探索。
在探索过程中，肯定不断会有新的发现。
于是，开始了远古时期人类对动物毛皮的加工鞣制历史。
据研究考证，远古时期，人类对动物毛皮的鞣制方法应该有以下几种：第一是油鞣法和烟熏法。
这是被考古界专家一致认可的两种毛皮鞣制方法，也是毛皮界较为权威的说法。
油鞣法和烟熏法的鞣制方法及原理如下：1、油鞣法。
远古时期的早期人类基本过着“茹毛饮血”、“食肉寝皮”的生活。
而当他们意识到动物毛皮有着御寒保暖等作用时，就将其披挂于身体上或铺盖于身。
后来为了更便于披挂铺盖，他们经过无数次的尝试，终于发现动物的脂肪、脑浆皆具有使动物毛皮软化的作用。
毛皮鞣制方法
毛皮鞣制方法西北留村毛皮的鞣制方法为明矾鞣，甲醛鞣等等，其工艺过程一般分为准备工序，鞣制工序，整理工序，下面就讲讲各工序的操作方法：一.准备工序:鞣制毛皮时，首先要将原料软化，恢复鲜皮状态，除去皮毛加工中不需要的成分（皮下组织，结缔组织，肉渣，肌膜等）。
包括如下过程：⑴浸水：对产品质量影响很大。
必须严格执行操作方法。
浸水目的就是使原料皮恢复到鲜皮状态，除去部分可容性蛋白质，并除去血污，粪便等杂物。
浸水的温度随原料皮的种类而定，一般以15-18C为宜，如在18C以下皮的软化慢，20C以上细菌容易繁殖。
浸水的时间，一般盐皮或盐干皮，在流水中浸泡5-6小时即可，若存放时间很长的干皮或盐干皮，应在浸泡时再加以物理或化学的方法使其软化。
浸泡时间可在20-24小时。
要求皮张不得露出水面，浸软，浸透，均匀一致。
浸水要特别注意掌握温度以及浸水时间。
利用生皮在碱性水中膨胀的原理，减少生皮浸水时间，抑制细菌繁殖。
⑵削里：将浸水软化后的毛皮。
里面向上铺在半圆木上，用弓形刀刮去附着在肉面上的脂肪，残肉等，为了不伤害毛根，在刮时可在圆木上先铺一层厚布。
削里与下一步的脱脂有密切的关系。
若残留脂肪多不利脱脂。
用弓型刀刮里面的作用还在于通过挤压，使皮里面的残存脂肪升到皮表面，利于脱脂。
⑶脱脂及水洗：毛皮成品的好坏决定于脱脂是否彻底。
在脱脂过程中，应当脱掉脂肪，又不损伤毛皮。
采用皂化法较为缓和，其原理就是利用碱与油脂生成肥皂的性能，除去被毛上的油脂。
若碱液过浓或利用强碱，能使毛皮的角质蛋白受到破坏，使毛失去光泽变脆。
一般使用纯碱，它的碱性软弱，既能除去油脂对毛又无损害。
但在配臵碱液的浓度也要掌握好，浓度过低也达不到脱脂的目的，产品变硬，并留有动物原有的臭味，对下步鞣制也会带来影响，使皮僵硬而不耐用.脱脂方法：首先配臵脱脂液，肥皂3份，皂角1份，水10份，先将肥皂切片，投入水中煮开溶解，然后加入皂角，溶解后放凉待用。
在容器中加入湿皮重4-5倍温水（38-40C），在加入上述脱脂液5-10%（兔皮，羊皮5%，狗皮10%），然后投入削里的毛皮，充分搅拌，5-10分钟后重新换一次液，再搅拌，直至脱去毛皮特有的油脂气味，同时脱脂液泡沫不消失为止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家畜和野兽的毛皮经过鞣制加工后，能成为柔软、美观的轻工制品原料，用于制作皮鞋、皮箱、皮袄、帽子、手套等日用品，有弹性，保暖性能好，行销国内外市场。
毛皮的鞣制方法很多，这里介绍一种既简单又实用的加工技术。
一、生皮铲油：
大部分家畜、野兽宰杀后的鲜皮需要经过清理与防腐，并经一段时间后才能供制革厂加工。
清理的方法：
割去蹄、耳、唇、尾、骨等，再用削刀除去皮下的残肉和脂肪，洗去沾在皮上的泥、粪、淤血等，然后把鲜皮肉面向外，挂在通风处晾干，防止强光曝晒。
也可以采用盐酸腌法，即将皮张肉面撒盐，用盐量约为皮重的25%，盐腌6天左右，即要堆集。
二、浸水洗皮：
将经过处理的鲜皮，置于缸内用清水浸泡，水温以15—18℃为宜，时间需6—10小时。
浸泡的目的是使原料皮吸水软化。
每百张羊皮用纯碱3—4斤或肥皂5—6连；每百张狗皮用纯碱2.5—3斤或肥皂2—3连。
然后将浸过的皮张放入稀碱液内搓洗，除去油污，再放入清水漂洗后，拧干。
碱水洗皮约需4—6分钟，洗皮的时间不宜过长，否则容易造成绒毛脱落，影响裘皮外观。
三、下缸鞣制：
按明矾4—5份，食盐3—5份、清水100份的比例配制鞣制液。
先用温水妥明矾，再加入食盐和清水，混合均匀。
温度15℃时，应少加些食盐，超过20℃时则多加些食盐，水温以30℃左右为宜。
把毛皮投入浸泡7—10天后取出，将毛皮用清水漂洗，肉面不必举不胜举，最后用蓖麻油10份、肥皂10份、水100份的比例配成溶液，涂于半干状态的毛皮肉面，并适当喷此水使其回潮，再用塑料薄膜包扎好，用石块压平。
四、晒皮刮软：
经过下缸鞣制压平的皮张，放在草地上或穿绳子挂晒，先晒皮板，后晒毛面，并用手顺着毛势梳理，使其恢复毛势原状。
然后用钝刀刮除皮下残存的脂肪。
操作时，左手紧握皮张，右手提钝刀从上而下，一下地在皮板上来回刮，刮至皮板软而松弛为止。
刮皮后的皮张要钉在木板上，使其伸展开来，并放在通风处晾干。
五、整理毛型：
待皮张干燥后，用浮石或砂纸将肉面磨平，取下修整边缘。
最后用梳子梳毛，过长的部位可以适当修剪，使毛形整齐美观。
