三星电视机CS-7277MRX电路原理图
电视机原理与维修中级-15
R3、C4为施密特触
场扫描组成方框图
发器的充放电时间
常数电路，调节W1可改变场振荡频率。场振荡电路形成的开关电压进入
锯齿波形成电路（NPN三极管组成的充放电回路，外电路W2、R4、C5
组成充放电回路，扫描正程时三极管截至+14V通过W2、R4向C5充电，
形成锯齿波的上升沿。扫描逆程时三极管饱和C5通过三极管放电，形成
锯齿波下降沿，W2为充放电速度调整电位器）形成锯齿波。
（二）场扫描输出电路一般组成
@分流调整型OTL电路由两只NPN三极管作输出，在扫描正程
前半段时两只三极管同时对扫描电流放大，在扫描正程后半 段则只有一只三极管对扫描电流放大。输出电路如图：
QA91 0.018
12K 复合同 680K 0.027 步信号
@场泵电源：为提高场输出级的功率和保证不延长逆程时间，
OTL场输出电路一般采用泵电源供电，在场扫描正程期间用 低电压供电，而在场扫描逆程时采用泵电源自动转换为高电 压供电。V3及周边电路组成泵电源。
场扫描电路的代换
V-SYN
22k
1u
场分频系统
场锯齿波 发生器
3.3M
0.22u 390
行频 场同步

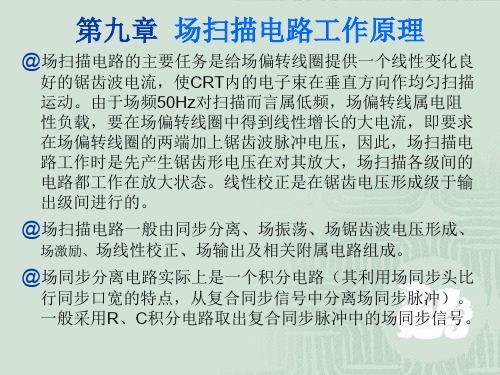

@场扫描电路一般由同步分离、场振荡、场锯齿波电压形成、
场激励、场线性校正、场输出及相关附属电路组成。
@场同步分离电路实际上是一个积分电路（其利用场同步头比
行同步口宽的特点，从复合同步信号中分离场同步脉冲）。 一般采用R、C积分电路取出复合同步脉冲中的场同步信号。
场扫描电路工作原理
@场振荡电路为一个施密特触发器，受场同步信号控制而提前
@场线性校正电路的作用是解决分流型OTL电路对锯齿波的失
三星LA46F71B液晶彩电原理图
三星LA46F71B液晶彩电整机主要电路组成如图11-1所示。
从图中可以看出，三星LA46F71B液晶彩电主要由高频头TU901、视频控制芯片IC502（SVP-LX61）、帧存储器IC600和IC601（EM6A932081-5MG）、主微控制器IC403（M30840SGP）、副微控制器IC407（S3F866）、外部RAM IC410（EM562081BC）、FLASH存储器IC400（AT49BV802AT）、数据存储器IC404（M24C32）、HDMI接收处理器IC604（MST3386）、音频切换电路IC115和IC117（MM74HC4052）、音频处理电路IC105（STV8257）、音频功放电路IC111（STA323W）以及开关电源、逆变电源、液晶面板等组成。
图11-2所示为三星LA46F71B 液晶彩电主板及主要IC分布，图11-3所示为三星LA46F71B液晶彩电电源板。
三星LA46F71B液晶彩电主板电路的工作过程如下：由高频头输出的中频信号送到视频控制芯片IC502,在IC502内部，经解调、A/D转换、解码、去隔行处理、图像缩放等处理，再送到内部LVDS发送器，转换成LVDS串行数据流信号，送到液晶面板电路，驱动液晶屏显示图像。
另外，由高频头输出的伴音中频信号送到音频处理电路IC105进行解调、处理，然后送到音频功放电路IC111,经IC111功率放大后，驱动扬声器发出声音。
一、中放一体化高频头电路分析中放一体化高频头电路如图11-4所示。
TU901为中放一体化频率合成式高频头，①脚为9V供电端，⑦脚为5V供电端，⑧脚为伴音中频信号输出端，该信号送到音频处理电路IC105.12脚为彩色全电视信号输出端，该信号送到视频控制芯片IC502.⑤、⑥脚为I2C总线数据和时钟端，微控制器IC403通过I2C总线完成对TU901的控制。
二、输入接口电路分析三星LA46F71B液晶彩电的输入接口较多，下面仅对其中的YPbPr、VGA、HDMI接口电路进行分析。
大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）
大屏幕液晶显示屏背光高压驱动电路原理及电路分析（一）2015-07-06 15:29:09作者：中华维修整理5181我要评论目前，液晶电视的销量和社会拥有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。
对该部分电路原理分析维修的资料很少，本文对于背光高压驱动电路的电路原理进行详尽分析，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础。
海信32英寸液晶电视主要采用韩国三星屏和LG屏，现以三星屏背光驱动电路为例对该电路的组成形式、工作原理、控制方式进行介绍。
背光灯高压驱动电路在液晶电视机中，是一个单独工作，且启动／停止及亮度受控于CPu的电路组件。
其主要作用是点亮液晶屏内的背光灯管。
由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性不相同，而背光灯高压驱动电路的输出特性必须与所驱动的液晶屏相匹配，因此，目前液晶屏背光灯高压驱动电路组件基本都是随屏配套提供。
同一尺寸的液晶屏型号不同，其背光灯高压驱动电路组件不同，不能互相换用。
背光灯高压驱动电路组件部分主要由振荡器、调制器、功率输出电路及保护检测电路组成。
在三星32英寸屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM公司(罗姆)的单片集成电路BD9884FV来完成(图1虚线框内)，功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成，保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容、输出电流取样电路及背光灯管(CCFL)。
以上这几部分安装在一块电路板上，基本电路框图及工作过程如图1所示。
知识链接背光灯管：液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，所以液晶屏要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度地展现自然界的各种色彩。

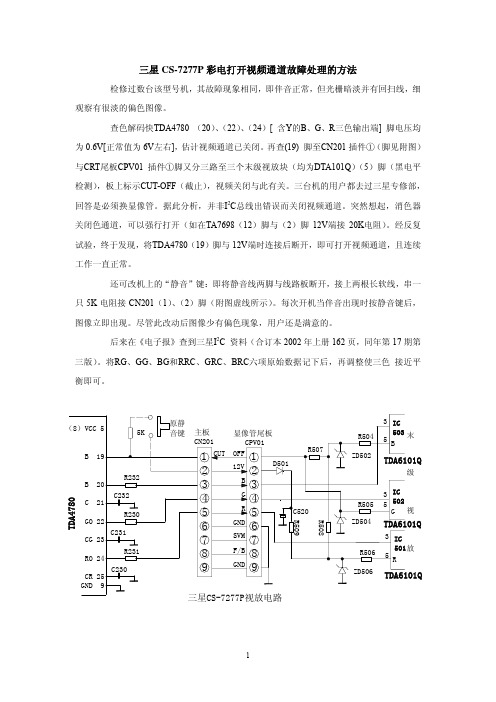

三星CS常见故障
SVM 7
8
F/B 8
9
GND 9
三星CS-7277P视放电路
R508 R509
R504 ZD502
3 IC
5
503 B
末
TDA6101Q
级
R505 ZD504
3 5
IC 502
G视
TDA6101Q
R506
3 IC 501放
5R
ZD506 TDA6101Q
1
三星 CS7288 名品 画中画 故障现象,有声音 黑屏、白屏 三星 CS7288 名品 画中画 故障现象,有声音 黑屏 打开修理,测量视放 板,R,G,B 三个电压都是 180V,明显显像管截止,视放供电 200V 正常,12V 供电正 常. 调大加速极电压,显像管满幅回扫线,有很淡的图像,没有字符,三个视放 TDA6101,色度,TDA4870, 测量 CN501,2 脚电压 12V 正常 3,4,5,脚电压都是 2V, 测量 R514,R515,R516,三个电阻都是 68K,没有坏, 测量行电压 130V 正常,测量行 电路,场供电正常 46V、16V 都有,测量 ABL 电路 R427 3.9K,1W,电阻坏了,电阻左 有 46V 电压,更换后,光栅恢复正常。白屏有声音显像管满幅回扫：测量视放电路 电源 0V，R455 电阻阻值变质，导致视放电压低出现显示白屏满幅回扫。
王牌 TCL-2911DZ 机型的检修路线为：TDA8841 的 41 脚 0.8V 是否正常 R247 （27K）-D408（8.2V 稳压管）-R415-C418-C417.
5
（4）检测 TDA884X 第 18 脚暗电流平衡检测输入端（正常 6V）电压及其外围 元件。若 18 脚远低于 6V，就检查 TDA884X 的 18 脚黑电流检测至视频放大集 成块 TDA6108JF 的 5 脚（或 TDA6107 的第 5 脚、或 TDA5112 的 6 脚、或视放 复合三极管的集电极）之间的电路元件。 1 对于采用视放厚膜块 TDA6107 和主板 TDA8838 的彩电，如长虹 CH-10 机 心长虹 2931FD、2521FD，图像一会儿偏绿，一会儿偏红，一会儿偏蓝，一会儿 黑屏，一会儿又一切正常，但伴音一直正常。测加速极、视放供电、+8V 供电均 正常。测 TDA6107 第 1、2、3 脚基色信号输入脚电压升高（正常 2.5V），TDA6107 第 7、8、9 脚三阴极电压降到只有 95V（正常 130V）。故障原因是 TDA6107 第 7、8、9 脚上的三只钳位二极管 VDY01A、VDY02A、VDY03A（BAV21）性能 不良。但用万用表测又是好的。应选用耐压大于 200V 的开头二极管代换。又如， 采用视放厚膜 块 TDA6107 和主板 TDA6108JF 的第 5 脚之间的电路元件 ZD204、 R230、C504、ZD505，查明 ZD505 击穿. （5）应检查 26、27、28 脚外围铜箔有无断裂。如海洋尔 RG-BTV-29TB 机中 27、 28 外接的 R242（330 欧姆）开路；长虹 G2985 中的 27 脚铜箔断裂等。
精品课件-电视原理与电视机检修(庄月-第2章
第 2 章 电视接收机原理与电路分析
像。
视放与显像管的作用是将三基色电压信号还原成彩色图
扫描电路的作用是产生幅度足够、线性良好、与发送端 (电视台)同步的锯齿波电流并供给偏转线圈, 再由偏转线圈产生 有规律变化的磁场去控制电子束偏转；产生彩色显像管的供电电 源、 消隐脉冲等。
电源电路的作用是为整机提供效率高、功耗小、稳压范 围宽的直流电压。
第 2 章 电视接收机原理与电路分析
Ri＝ 2RL 150
300
Ri＝ 2RL 150
1 2
A 1 2
3
2RL
4
150
B
3
2RL
150
4
(a)
300
1
3
2
4
RL 1 3
2 4
2 1 2 1
75
8 mm 11 mm
2 mm
300
4 3 3 4
(b)
(c)
图 2-3-6 匹配器的变换原理、
(a) 原理； (b) 结构； (c) 外形
入方式(这样便于屏蔽), 输入阻抗为75Ω。这样, 天线与高频 头之间必须进行阻抗匹配和传输方式匹配。例如, 折合振子天 线和高频头之间必须进行阻抗匹配和传输方式匹配, 如图2-3-5 所示。
第 2 章 电视接收机原理与电路分析
折合振子天线
300 不平衡式
扁平馈线
300 平衡式
匹配器
同轴电缆
75 不平衡式
室外天线多数采用由折合振子和反射器、引向器组成的 多单元天线, 又称为八木天线, 如图2-3-3所示。
第 2 章 电视接收机原理与电路分析
(a)
图 2-3-2 室内天线
200
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）,
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）,大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（二）海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视主要采用韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的叙述，下面以韩国三星屏为例，对电路的组成形式、工作原理、控制方式进行介绍。
背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管并受CPU控制对其能进行启动、停止（on/off）及亮度控制。
由于液晶屏的尺寸、灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏，所以背光灯高压驱动电路组件是随屏配套提供，在同一尺寸的液晶屏其型号不同，其背光灯高压驱动电路组件是不能互换的。
背光灯高压驱动电路组件部分主要由；振荡器、调制器、功率输出电路及保护检测电路组成，在三星32寸液晶屏中，背光灯高压驱动电路中除功率输出部分和检测保护部分外，振荡器、调制器及控制部分采用一块ROHM（罗姆）公司的单片集成电路BD9884FV来完成（图1虚线框内），功率输出采用N沟道和P沟道组合的MOSFET功率模块SP8M3来完成,保护检测由集成电路10393完成，输出电路有高压变压器、谐振电容及背光灯管（CCFL）完成（并有输出电压、输出电流取样电路），以上这几部份安装在一块电路板上，基本电路框图及工作过程如图1所示。
图1一、信号流程及工作原理；图1中CPU部分送来的控制信号控制振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部和CPU部分送来的PWM亮度控制信号进行调制，调制后输出断续的100KHz激励振荡信号送入功率输出电路，输出高压并点亮背光灯管。
PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后L2、C 及CCFL的组合又使高压波形正弦形变化（低Q 值串联谐振），电容C的容抗及L2的感抗又起到背光灯管的限流作用。
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）
液晶电视机电源电路图大全（四款液晶电视机电源电路原理图详解）液晶电视机电源电路图（一）液晶彩电的开关电源主要由交流抗干扰电路、整流滤波电路、功率因数校正电路（多数机型有此电路）、启动电路、开关电源控制电路、稳压电路、保护电路等几部分构成。
1．交流抗干扰电路开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。
开关电源中，整流电路、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。
这些都构成电磁干扰源。
为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰电路。
常用交流抗干扰电路如下图所示。
图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。
共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。
LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。
Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。
电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。
Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。
安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。
需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。
彩色电视机电路图分析基础
彩色电视机电路图分析基础--------------------------------------------------------------------------------彩色电视机电路图分析基础1. 彩电电源与波段开关电路说明:电路图如下图所示,Logic IC 301 BU4069内藏有6组反相器(Inverter), 用来当作两组独立的开关选择器,即电源开关(Power on-off)与波段选择器(Band vhf-uhf).首先开机供电IC Pin14电源后, C340电容瞬间储存电位为零, 使IC Pin2/3为高电位, IC Pin4为低电位, Q302无推动电流, 其CE间呈高阻状态, 而Q301亦未导通, 主电源未能供应其它电路. 此时C341电容则经由R320充电至高电位.当压下Power按钮(未释回)时, C341所储存之高电位, 经由R319充电C340电容, 使至高电位. 因而IC Pin2/3转为低电位, IC Pin4则为高电位, 并经由R318推动Q302, 使其CE间呈低阻状态. 而Q301导通, 使其它电路得到供电. 而Power按钮释回后, 因IC Pin2/3为低电位, 使C341所储存之高电位, 经由R320放电完毕.若再次压下Power按钮, 由于C341电容值远大于C340, 故C340所储存之高电位, 被C341与R320放电完毕. 此时IC Pin1 为低电位, IC Pin2/3转为高电位, IC Pin4则为低电位, Q301 与Q302再次关闭. 以上连续触压, 在电路上形成on-off来回改变之动作.另外一组波段开关电路原理相同, 由C342设定使开机供电时, IC Pin9/10为低电位, Pin8为高电位. 此时Q303导通, Q304关闭, VHF Tuner部份得到供电.当压下Band按钮后, IC Pin9/10为高电位, Pin8为低电位. 此时Q303关闭,Q304导通, UHF Tuner 部份得到供电.2. 灯管超高压产生器(D to A) 电路说明:电源先经由R401, R410, R411提供Q406, Q407所需直流偏压. 并经由L401, T401到Q406, Q407集极, 使产生间歇振荡. 再由T401次级圈Pin1/2, 提供正回授信号至Q406, Q407基极, 使振荡得以持续. 而T401次级圈Pin8/10, 则提供超高压经由C407推动灯管电流. C406可修正振荡频率, C404, L401用以防止振荡高频, 经由电源干扰其它电路.Q403, Q401及其周边电路, 提供灯管延迟启动功能, 以防止出现瞬时画面. 供电时C402瞬间短路, 使Q403导通, 再使Q401导通, 切断R401之直流偏压, 使Q406, Q407无法立即起振, 须待C402充电完成, 使Q403, Q401关闭. 而Q406, Q407直流偏压恢复时, 才能起振, 点亮灯管显示画面. R402, D401则在关机瞬间, 使C402迅速放电, 以免再开机时产生异常.3. 亮度控制电路原理分析:Q204, Q205及其周边电路, 经由亮度控制按键Up/Down, 调整Q205输出直流电位, 再经R272, R242至IC202 Pin6, 改变画面亮度. (电位越高则画面越暗)当Down按键压下时, C261经由R266高阻缓缓充电, 使电位升高. 当Up按键压下时, C261经由R268高阻缓缓放电, 使电位下降. Q204 FET(场效应晶体)source极输出电路, 具有超高阻抗输入, 低阻抗输出特性, 可将其gate极C261直流电位, 经由source极输出. Q205 FET 则可视为超高阻抗电阻(如同逆向偏压之二极管), 提供Q204所需之偏压电流. 由于Q204, Q205之超高阻抗特性, 使C261无法经由周边组件放电, 因而电位恒久保持不变.4. 声音电路图分析:声音中频信号由中频处理器IC Pin18输出后, 经C125, CC125, CF103滤除其它图像及同步信号, 再输入IC Pin10经由IC内部声音中频放大器, 使信号放大至饱和后, 由Pin16输出, 再经R126, CF104,C136输入IC Pin15, 由内部FM解调线路回复音频信号, 自IC Pin13输出音频, 经由C139及外部音源输入端子, 至IC501音量控制器电路. 由Pin14输入, 经Pin6 UP 及Pin7 DOWN之按键控制, 调整增减音量后, 再由Pin15输出, 再经C505,R504,R518设定音量位准后, 输入功率放大器IC502 Pin3放大后, 由Pin5输出, 经C506到外部喇叭端子, 并推动喇叭产生声音.相关线路组件之主要功能如下:★C125,CC125,L109高通滤波器可滤除同步信号及低频图像信号.★CF103声音中频通频滤波器, 可滤除彩色及高频图像信号.★R126,CF104用以产生FM检波所需之射频载波信号.★R127,C136前者为CF104输出阻抗匹配, 后者为隔直流电容.★R128,C138 FM解强调电路, 提供约75US高音频抑制比, 以改善噪音系数.★C139,C520音量控制器输入及输出端之隔直流电容.★R501为IC502负回授电阻用以控制IC放大增益.★C503,R503高音频相位转移用, 以防止高频寄生震荡产生.★R517 用以降低耳机之输出功率, 防止耳机过载破音.★C507 位于耳机端防止, 高频寄生震荡产生.★C508 IC104输出隔直流电容, 并决定输出音频之低频响应.★C127,C126 声音中频放大器之偏压及信号旁路.★R130,C137 改变声音中频放大器Pin14直流电位, 控制音频输出大小.★R116,C128,C129声音中频放大器之电源退交连电路.★R502,C502 音频功率放大器之电源退交连电路.★R507,C510 RC常数设定数字脉波之振荡频率,亦可改变数字音量调整之变化速度. ★C511在开始供电时, 将内部音量控制器, 设定在固定位准上(46DB).★R512,C509在关机后, 提供IC501 所需之微量支撑电流.5. 调谐器及中频处理器电路说明:电视射频信号由天线接收后, 经C103,C102到调谐器Pin8输入, 在其内部放大及差频转换后, 由其Pin1输出中频信号. 此4.5-6.5MHz频宽之信号, 再经Q101放大及F101梳型滤波器, 选取中频信号通路后, 输入中频处理器IC101 Pin6/7. 再经其内部放大, 及位于Pin19/20之中频谐振线圈, 选取中频信号予以检波处理, 并由Pin18输出解调后之图像信号及声音中频信号.调谐器Pin2为主电源, Pin3/6分别为VHF及UHF波段之电源控制, 而Pin4则为VHF之High及Low两波段之电源选择控制. Pin5为外部控制电压, 可改变调谐器内部载波谐振频率, 使与外部输入之电视信号差频, 转换为固定频率之中频信号. Pin7为AGC控制电压, 可改变调谐器内部电视信号放大级之增益. (一般随电压高低约为0-30db之变化)天线端之电视射频信号强度, 随地区电台强度距离变化. (由可用之弱信号36db到极强信号86db, 约有50db之变化) 而为避免因信号过强, 或放大过载, 造成图像失真, 需利用AGC电路产生50db之增益控制. 一般为中频放大器先控制前段20db, 然后调谐器控制后前段30db. 亦即天线信号由36增强至56db范围时, IC101内部之图像峰值检波电路启动, 随图像波幅高低, 自行控制降低中频增益, 以避免图像过载失真. 而调谐器由IC101 Pin3输入之AGC电压却不变,以保持最大射频增益. 当天线信号由56增强至86db范围时, 中频增益已无法随信号强度再降低. 此时IC101 Pin3输出之电压, 却可随信号强度逐渐上升, 并输出至调谐器Pin7, 以降低其内部射频放大级之增益.IC101 Pin21之谐振线圈T101, 会经由中频信号之频率偏差, 产生相对之AFT直流电压, 由Pin17输出. 此电压在中频正调点时, 恰为一半电源电压, 若中频频率偏高则电压值下降, 反之为上升, 形成中频S曲线. 扫描选台IC102即利用此项特性, 以搜寻并锁定电台频率之正调点.★C102,C113,C115,C116为隔直流电容.★C105,C106,C107,C108,C109,C110射频旁路电容, 可防止调谐器内部射频辐射外泄.★R173调谐器中频输出之负载匹配阻抗.★R104,R105,R107为Q101中频放大级偏压电阻.★R103,C112为Q101中频放大级电源退交连电路.★L104,R106前者与CF101输入容抗谐振以提高增益, 后者降低L104Q值以防止铃振.★L105,C122为IC101电源退交连电路.★R113, R114设定调谐器AGC电压为1.5V最佳工作点.(AGC未启动时)★C120,C124滤波电容用以除去峰值AGC电压所伴生之图像信号成分.★C119,R109,R108,C117中频放大级峰值AGC电路控制组件.★SVR101,R112设定IC101 Pin4电压, 以决定RF AGC启动时之中频信号强度.★R111可设定IC101 Pin24电压, 改变Pin18图像信号之输出波幅.6. 扫描选台电路说明:IC101Pin18输出之图像信号, 经由C131,R121,R120,C132滤去高频成分后, 由Pin22输入, 再经内部缓冲放大, 由Pin23输出同步信号, 供IC102 Pin7输入, 并与后级回授至Pin6之水平同步脉波比较相位. 若能同相锁定,则Pin4转为高电位输出.(平时Pin4为低电位)IC102供电时, Pin26会重复输出, 随时间锯齿变化之直流电压, 由0.5V上升至4.5V, 然后又逐渐下降回0.5V, 其变化速度由Pin12之R164决定. 此电压经由IC103放大约7倍, 使变化范围增至30V后, 输入调谐器Pin5, 以改变其内部谐振频率, 搜寻电台信号. 当电台信号接近时, 中频输出图像信号, 其成分中之水平同步脉波, 由Pin7输入与显示屏回送至Pin6之同步信号锁定时, 扫描速度自动降低, 以便利用Pin8输入之AFT电压, 与中频偏移产生之S 曲线电压特性, 找寻中频正调点予以锁定, 使选台电压保持恒定, 以收取固定电台之图像Pin9电压受Up及Down按键之控制(平常为一半电源电压) 压下Up按键使Pin26输出电压提升, 压下Down按键使Pin26输出电压下降, 可控制选台高低方向. Pin27由外部电压高低决定, 选择工作于VHF或UHF波段. 在VHF波段时, 因其包含Low及High两波段, 必须能自行切换. 其电压切换点由Pin10决定, 亦即由VHF Low波段开始扫描后, 当Pin26扫描电压高于Pin10时, 波段自动切换至VHF High, 而Pin26扫描电压又由最低点开始上升, 直到扫描电压达到最高点后开始反转, 下降到达前述切换点后, 波段自动切换回VHF Low, 且扫描电压又由最高点继续下降, 如此周而复始.Pin2/3会随扫描电压高低, 输出对应相位之水平脉波, 可用以在画面上分别显示出VHF及UHF电台之刻度位置. 但此脉波在电台锁定, 扫描停止后即自动消失,以免干扰正常画面. 但在电台锁定后, 还可利用Channel按键改变Pin17电位, 使Pin2/3继续输出频道位置显示. Pin28则随此VHF High/Low之波段切换, 输出高低电压控制调谐器,选择VHF之工作波段. Pin23/24/25之直流电位, 可设定扫描电压最高点, 以决定各波段收视范围, 亦可用以调整高端电台之刻度校准. 而Pin19/20/21之直流电位, 可调整扫描电压变化曲线, 亦可用以调整低端电台之刻度校准. Pin18则在扫描过程中保持高电位, 一方使Q103导通, 进而使IC101 Pin14降低电位, 关闭音频电路, 以消除无电台之噪音. 此外亦导通Q102, 降低锁定灵敏度, 以避免因电台旁带附波影响, 减缓扫描速度.★L108,C149,C150为IC102电源退交连电路★C154决定Pin2/3输出脉波之宽度, 亦即画面频道显示柱形之粗细.★C142,C143为Pin4充电电容, 控制锁定完成时间, 即频道显示柱形消失之时间.★R141,C144 水平脉波整形电容, 用以修正Pin6外部输入之相位波形.★D103,D104 降压作用, 使选台低端电压降低(此电压因IC103放大后升高).7. 图像处理电路说明:图像信号由IC101 Pin18输出后, 经由R118,L107,CF102滤除声音中频信号, 再经Q201缓冲放大后, 接到外部输入A V端子,作内外部输入图像之选择. 经选择后之图像信号, 其黑白成分(Y信号), 经由R204,R208,C203进入IC201 Pin24, 在其内部缓冲放大, 并受Pin25及Pin23设定之直流偏压, 分别控制图像之尖锐度(即图像高频增益)与对比度(即图像增益)后, 由Pin22输出. 接着再由Pin21输入, 而此时其直流基准电位, 亦受到Pin20之控制, 以调整图像之底亮度(亦即黑阶之直流电位).而图像信号中之同步信号成份, 则在经Q203缓冲放大后, 再经R206, C207, R207, C208电路滤出低频之同步信号, 进入IC201 Pin15, 除供IC内部信号处理外, 并由Pin16放大输出至液晶显示屏, 以控制其图像扫描相位.图像信号中之彩色信号成分(含彩色图像与彩色同步), 则经Q203缓冲放大后, 经由R205, C204, C205并利用C209, L201谐振, 使彩色信号通频进入IC201 Pin2. 在其内部放大, 并受Pin28设定之直流偏压, 控制彩色图像之强度(即彩色图像增益)后, 由Pin4输出. 再由Pin10/11输入个别之R-Y, B-Y信号处理电路, 在IC内部利用彩色副载波作信号之解调处理. 解调后之R-Y与B-Y信号, 在IC内部与Pin21输入之Y信号, 组合成为R,G,B信号, 分别由Pin17,18,19输出至IC202 RGB信号处理器.彩色副载波系由Pin27所产生之2倍频谐振信号, 经由Pin8外部直流偏压作微量调整后,予以2倍除频处理. 再由Pin5直流电位, 控制副载波相位(即色相控制), 并受Pin8之相锁环电路锁定频率, 使其能完全与电台信号, 保持相同频率与相位.其原理为利用Pin2输入之彩色同步信号, 在IC内部经Pin15之水平同步脉波取出后, 与Pin27产生之谐振载波差频, 滤波转换为直流偏移电压, 即可自动修正谐振载波偏移量, 锁定电台之彩色副载波信号. Pin6为自动彩色增益控制电路以防止因彩色信号调变过强造成饱和溢色现象. Pin9为消色器电路, 在电台未发射彩色信号时, 可自动关闭内部之彩色解调电路, 直接输出黑白图像, 以消除图像上之彩色斑纹噪声. Pin26外部电位高低, 可决定IC之彩色解调系统方式为NTSC或PAL. Pin12则输入由液晶显示屏送回, 已经同步锁定之水平脉波, 供PAL系统间隔扫描之相位控制用.(因PAL系统之B-Y调变信号, 需每间隔一条水平线, 自动反转正负相位, 但在NTSC 系统时可不用)★C201,C203为隔直流电容用以通低频图像信号.★R204,L204,C249为滤波电路用以滤除彩色信号成分.★R206,R209配合IC 输入需求, 设定黑白图像位准.★R255,C222利用其时间常数, 配合外部输入之水平同步信号, 用以取出彩色同步信号.★Q202 在外部输入图像信号工作时, 经由Q201之射极偏压导通, 使IC102 停止扫描.★R170 提供外部输入图像信号之标准负载, 且可降低Q201射极偏压, 防止Q202导通使扫描失效.8. 彩电RGB信号处理器电路说明RGB信号由Pin19/20/21输入, 经内部放大处理, 并受Pin7来自液晶显示屏, 经Q206反相输入之FRP脉波控制, 随每一水平周期, 间隔转换RGB信号正负极性, 再经IC内部开关电路, 与外加RGB信号图像重迭合并后, 由Pin13 /12/11输出, 送至液晶显示屏电路产生图像. 调整Pin2/3外部直流电位, 可分别控制R及B之低亮度增益, 而调整Pin4/5外部直流电位, 则可分别控制R及B之高亮度增益, 两者配合调整, 使图像在高低亮度时, 皆能达到RGB 平衡纯白之需求. Pin15/16/17为高位准之外部RGB信号输入, 可用以在图像上显示文字或标记, 现在则由IC102输入, 显示VHF及UHF电台频道位置之绿色与蓝色柱状标记. Pin6直流电位, 来自Q204/Q205及其相关之亮度控制电路, 以调整图像亮度.★L202, C240,C241为IC202退交连电路★R277,R278,R272用以设定亮度之直流电位可变范围.9. 彩电电源电路说明IC302供电后, 内部电路产生稳压由Pin8输出, 并供电Pin7谐振电路后, 再由Pin4输出固定周期之振荡脉波, 用以推动Q305及T301, 使T301各组次级线圈, 分别产生不同电压. 并经个别整流滤波后, 转换为直流电源, 供应其它电路需要. 而T301之Pin6输出, 为主基准电源, 可设定其分压电路位准, 回授至IC302 Pin1, 经其内部放大后由Pin2输出, 并在内部控制Pin4之输出脉波责任周期(即ON-OFF时间比), 以调整T301输出电压高低. 当SVR302分压调高后, IC302 Pin1升高而Pin2降低, Pin4输出之脉波责任周期值降低(即高电位时间减短, 而低电位时间加长), 再经T301转换至次级. 因脉波相位相反, 使T301 Pin5输出脉波高电位时间变长, 而D305导通时间增加, 输出直流电位随之提高. Pin6为短路保护电路, 当T301 Pin5主电源输出发生异状短路时, IC302 Pin1无回授变为零电位, Pin2则升高至1.5V, 并在IC 内部充电Pin6, 使其电位升高后, 切断Pin4输出, 以保护IC302.★R305, R306, C307 RC时间常数, 决定振荡脉波之周期.★R307, R308, C309 设定Pin6直流电位为0.9V, 并利用C309所需充电时间, 使开机时短路保护电路缓启动, 以防误动作.★T301 Pin6为5V主基准电源, L302,C321,C322为其退交连电路.★T301 Pin3为33V电源, 供选台器IC及调谐器电路使用.★T301 Pin4为18V电源, 供液晶显示屏电路正电源使用.★T301 Pin5为10V电源, 供音量控制器IC及RGB处理器IC后级电路使用.★T301 Pin7为7V负电源, 供液晶显示屏电路负电源使用.--------------------------------------------------------------------------------。
海信液晶电视机5277主板电路原理图
HDMI2
B
+5V_SW
LD1117A-3V3 3.3V_Tuner +5V_SW LDO N401
Tuner/ss/xg/SP MXL601 KEY/SOC N24
AV2/YUV
A
5
4
3
网网
+12V
TPS54528 DC/DC N10
VCCK1V2
DDR3 16X2
AV1
AV2 YUV
VGA
Size C Date:
2.2uf eMMC eMMC
3V3
VCCK,
R66 R199 10k LED_Ctrl2
2 2
VIN
SW
6
L11
4.7 uH
左此的此此的毫毫，的输输此要此此此， 此 有毫 同要必 此此 是是是是此 只丢有只
（
C542 8.2n/50V
VOUT = 0.765
1+R1/R2)
3.3V Power_Standby
10k
2
V10 C7 R245 MMBT3904LT1 100n/16V/NC 47k
BL_DIMMING
R48 10k
3
R19 C3 100n/16V/NC 4.7k/NC
2
1
BL_ON_OFF
R12
4.7k
1
1
R47 10k C4 2.2u/10V/NC D4 D4 D4 D4 R69 10k/NC
USB HUB
Wifi
USB2
C
1
1
2
MT5505
/
2
VGA
VGAX1
HDMI
HDMIX2
LCD TV电路原理
液晶电视LC-15S5H电路简单分析下面以SHARP LC-15S5H液晶电视为例，对液晶电视各个功能模块的线路原理、信号的输入输出进行一些简单的叙述及分析。
（详细的电路原理请参照原理图，具体位置ftp://ftp_nsec@172.30.48.21/NSEC design/LC-15S5H/DR/%C5%E4%BE%80%87%ED/） 接下来将分成以下几个部分叙述：1） 电视信号处理部分2） 复合视频端子，S端子及色差端子输入部分3） AV3作为输出功能部分4） CPU部分5） DC/DC部分1） 电视信号处理部分说起电视信号，我们一定不陌生。
但是有了电视信号，它是如何传送和接收的呢？我们可能就不很了解了。
完成电视信号的发送和接收需要采取某种特定的方式来实现，这种特定的方式就称为彩色电视制式，根据电视信号的编码调制方式不同，现主要有NTSC制、PAL 制、SECAM制。
我国采用的PAL彩色电视制式。
将电视扫描规律与彩色电视编码方式的不同综合起来考虑，彩色电视制式还可以分类为以下几类目前世界上流行的主要彩色电视制式：1、标准PAL制在解码电路中有梳状滤波器，采用625行50场扫描方式。
彩色副载波为4.43MHZ。
2、标准SECAM制又称为SECAM.D.K制，对(R-Y)信号用4.406MHZ，对于(B-Y)信号用4.25MHZ副载波分别调频，扫描方式水平为每场625行，垂直为每秒50场。
3、M-PAL制与PAL制相比较主要区别是扫描规律不同，水平扫描每场为525行，垂直为每秒60场。
副载波频率为3.58MHZ。
4、N-PAL制扫描规律和编码、解码方式与PAL制基本相同。
其主要区别在于N-PAL制的视频信号带宽只有4.2MHZ。
而LC-15S5H液晶型彩色电视机主要是将接收到的彩色全电视信号逐一分离出三基色信号（RGB）通过液晶显示器显示出图像，同时将伴音信号转换成音频信号去推动扬声器还原出声音。
