汽车车头外部结构图解
汽车车头外部结构图解汽车车头外部结构图解现代汽车是由多个装置和机构组成的，关于车头部位你的了解有多少？下面是汽车车头外部结构图解，欢迎阅读。
附：汽车构造的原理不同型号、不同类型及不同厂家生产的汽车其基本构造都是由发动机、底盘、电器设备和车身四大部分组成。
（一）发动机发动机是为汽车行使提供动力的装置。
其作用是使燃料燃烧产生动力，然后通过底盘的传动系驱动车轮使汽车行驶。
发动机主要有汽油机和柴油机两种。
现代汽车广泛采用往复活塞式内燃发动机。
它是通过可燃气体在汽缸内燃烧膨胀产生压力，推动活塞运动并通过连杆使曲轴旋转来对外输出功率的。
主要包括两大机构和五大系统，它们是曲柄连杆机构、配气机构、燃料供给系统、点火系统（汽油发动机）、起动系统、冷却系统和润滑系统组成。
柴油发动机的点火方式为压燃式，所以无点火系。
1、曲柄连杆机构主要由缸体、活塞环、连杆、曲轴和飞轮等组成。
缸体上部为汽缸、下部为曲轴箱。
活塞位于汽缸内。
活塞环用来填充汽缸与活塞之间的间隙，防止汽缸内的气体泄漏到曲轴箱内。
曲轴安装于曲轴箱内。
飞轮固定于曲轴后端，伸出到发动机缸体之外，负责对外输出动力。
连杆用来连接活塞与曲轴，负责传递两者之间的动力与运动。
汽车发动机是多缸发动机，活塞与连杆的数目与缸数相同，但曲轴只有一根。
2、配气机构该机构主要由凸轮轴、气门及气门传动件组成。
每一个汽缸都有一个进气门和排气门，分别位于进、排气道口，负责封闭和开放进、排气道。
凸轮轴通过正时齿轮或者齿型皮带由曲轴驱动而转动，通过气门传动组件定时将气门打开，将新鲜液体充入汽缸或者将燃烧后的废气排除汽缸。
3、汽油机燃料供给系统主要由空气滤清器、化油器（或者燃油喷射装置）、进气管、排气管、消声器、汽油泵和汽油箱组成。
主要功用是将汽油雾化、蒸发后，与空气混合成不同浓度的可燃混合气充入汽缸，供燃烧使用。
同时，将燃烧后的废气排除汽缸。
进入汽缸内的混合气量由驾驶员通过加速踏板控制，以满足发动机不同负荷的需要。
汽车概论之汽车总体构造

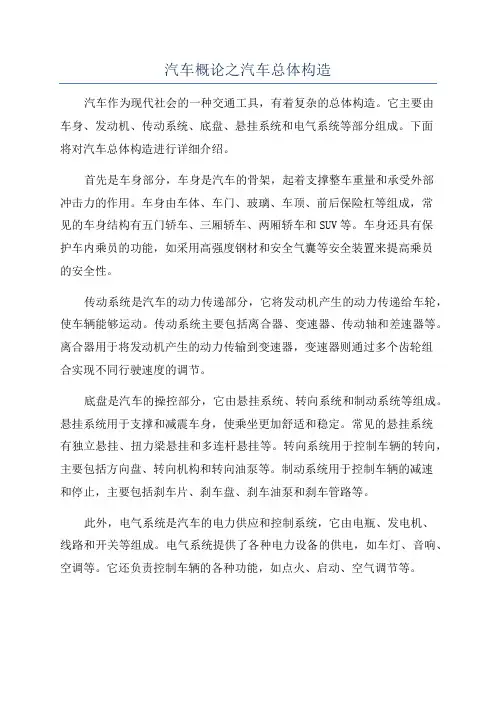

汽车概论之汽车总体构造汽车作为现代社会的一种交通工具，有着复杂的总体构造。
它主要由车身、发动机、传动系统、底盘、悬挂系统和电气系统等部分组成。
下面将对汽车总体构造进行详细介绍。
首先是车身部分，车身是汽车的骨架，起着支撑整车重量和承受外部冲击力的作用。
车身由车体、车门、玻璃、车顶、前后保险杠等组成，常见的车身结构有五门轿车、三厢轿车、两厢轿车和SUV等。
车身还具有保护车内乘员的功能，如采用高强度钢材和安全气囊等安全装置来提高乘员的安全性。
传动系统是汽车的动力传递部分，它将发动机产生的动力传递给车轮，使车辆能够运动。
传动系统主要包括离合器、变速器、传动轴和差速器等。
离合器用于将发动机产生的动力传输到变速器，变速器则通过多个齿轮组合实现不同行驶速度的调节。
底盘是汽车的操控部分，它由悬挂系统、转向系统和制动系统等组成。
悬挂系统用于支撑和减震车身，使乘坐更加舒适和稳定。
常见的悬挂系统有独立悬挂、扭力梁悬挂和多连杆悬挂等。
转向系统用于控制车辆的转向，主要包括方向盘、转向机构和转向油泵等。
制动系统用于控制车辆的减速和停止，主要包括刹车片、刹车盘、刹车油泵和刹车管路等。
此外，电气系统是汽车的电力供应和控制系统，它由电瓶、发电机、线路和开关等组成。
电气系统提供了各种电力设备的供电，如车灯、音响、空调等。
它还负责控制车辆的各种功能，如点火、启动、空气调节等。
总的来说，汽车总体构造是一个复杂且相互配合的系统，各个部分协同工作，使得汽车能够正常行驶并满足人们的需求。
随着科技的不断进步，汽车的总体构造也在不断改进和创新，以提高安全性、舒适性和环保性能。
(完整版)汽车结构的认识
SRS Airbag SRS空气囊
带预先紧缩装置和感应器的安全带
四、车身结构安全性
▪ 这是一项最容易被大家忽略，但却最重要的被动安全配置。 一辆车体结构足够好的车在碰撞中起的保护作用可能比气 囊和安全带还要大。那么什么是好的车体结构呢？一般来 讲，坚固的笼型结构能够把人员所在的乘员舱保护得更好。
保险杆
保险杠系统的主要作用是保证汽车在低速条件下 （8km/h以下）车身不受损和车内乘员不受到伤害， 而在较高车速条件下通过自身的损坏失效吸收碰撞动 能 。按材料和作用原理常见的保险杆有：
1）弹性型，如在保险杆内填充泡沫材料或蜂窝结构材 料
2）阻尼型，如液压型保险杆
3）波纹管型，通过波纹管的有效变形吸收碰撞能
因二次碰撞造成的伤害。
1.车身前部结构吸能机理
▪ 车身前部构件主要依靠其弯曲变形和压溃变形吸收碰撞能 量（实际上两种吸能方式往往同时发生）；
▪ 应用前纵梁的不同变形形式，能有效增加其能量吸收的能 力。ຫໍສະໝຸດ 2、加强座舱结构强度的措施
▪ 提高座舱梁框架的承载能力。
▪ 车身前部纵向梁构件应在不大的集中力流情况下与座舱 连接，防止座舱前壁局部压溃， 一般采用叉型或三叉型 布置结构
3 4
1 2
1 加速器踏板 2 制动踏板 3 车内后视镜 4 个人用灯
发动机舱
3 2 1
4 1 挡风玻璃清洁 器储液箱
2 散热器储液箱
3 机油加油盖
4 制动液储液箱
8 7
5 空气滤清器
5
6 蓄电池
7 散热器盖
6
8 发电机
行李舱
行李舱
1 2
3 4
1 车轮螺母扳手 2 千斤顶摇臂 3 千斤顶 4 备用轮胎

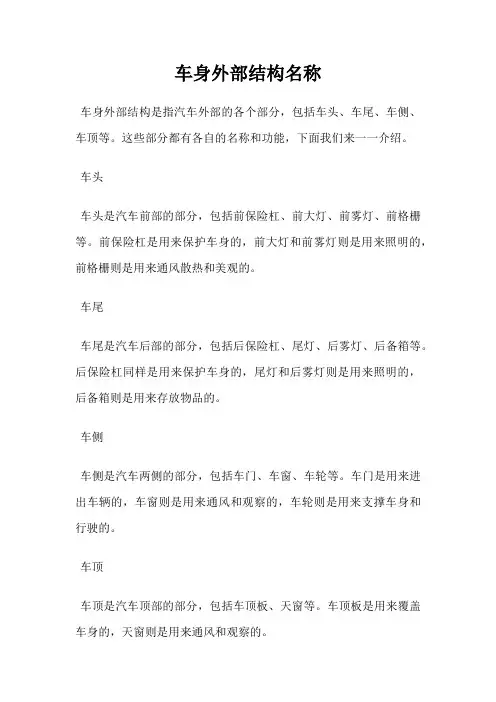

车身外部结构名称
车身外部结构名称
车身外部结构是指汽车外部的各个部分，包括车头、车尾、车侧、车顶等。
这些部分都有各自的名称和功能，下面我们来一一介绍。
车头
车头是汽车前部的部分，包括前保险杠、前大灯、前雾灯、前格栅等。
前保险杠是用来保护车身的，前大灯和前雾灯则是用来照明的，前格栅则是用来通风散热和美观的。
车尾
车尾是汽车后部的部分，包括后保险杠、尾灯、后雾灯、后备箱等。
后保险杠同样是用来保护车身的，尾灯和后雾灯则是用来照明的，后备箱则是用来存放物品的。
车侧
车侧是汽车两侧的部分，包括车门、车窗、车轮等。
车门是用来进出车辆的，车窗则是用来通风和观察的，车轮则是用来支撑车身和行驶的。
车顶
车顶是汽车顶部的部分，包括车顶板、天窗等。
车顶板是用来覆盖车身的，天窗则是用来通风和观察的。
总结
车身外部结构是汽车的重要组成部分，不同的部分有不同的名称和功能。
了解这些名称和功能可以帮助我们更好地了解汽车，也可以帮助我们更好地保养汽车。
汽车整车结构知识点总结
汽车整车结构知识点总结汽车是由各种部件组成的机械设备，它们构成了汽车的整车结构。
汽车整车结构是汽车工程学中的一个重要内容，它包括了汽车的各个部件和系统，以及它们之间的连接和配合关系。
本文将对汽车整车结构的各个方面进行详细的介绍和总结。
一、车身结构1. 车身结构的基本组成(1) 车身骨架：车身骨架是汽车车身的主要支撑结构，它由车身的各种横梁、纵梁和支撑件组成，以保证汽车的整体刚度和稳定性。
(2) 车身外壳：车身外壳是汽车车身的外部保护结构，它由各种钣金板材制成，可以起到防护和美观的作用。
2. 车身结构的分类(1) 敞篷车结构：敞篷车的车身结构主要由车身骨架和车身外壳构成，不像封闭车型那样有固定的车顶。
(2) 封闭车结构：封闭车的车身结构是相对封闭的，它主要由车身骨架和车身外壳构成，车身外壳几乎包裹了整个车身。
3. 车身材料及工艺(1) 车身材料：汽车车身的材料一般选择高强度的钢材或者铝合金材料，以保证车身的强度和轻量化。
(2) 车身工艺：车身工艺包括汽车车身的冲压、焊接、喷涂等工艺过程，它们对车身的质量和外观有着重要的影响。
二、底盘结构1. 底盘的基本组成(1) 车轮和轮胎：车轮和轮胎是汽车底盘的基本部件，它们直接接触地面，承担汽车的行驶和转向任务。
(2) 悬挂系统：悬挂系统是汽车底盘的重要组成部分，它包括悬架、弹簧和减震器，可以保证车身的稳定性和舒适性。
2. 底盘的分类(1) 前置前驱：前置前驱的底盘结构是汽车发动机放置在前轴前方，通过前轮传动的方式驱动汽车。
这种结构具有较高的空间利用率和经济性。
(2) 前置后驱：前置后驱的底盘结构是汽车发动机放置在前轴后方，通过后轮传动的方式驱动汽车。
这种结构具有较好的操控性和动力性能。
(3) 前置四驱：前置四驱的底盘结构是汽车发动机放置在前轴前方，通过前后轮同时传动的方式驱动汽车。
这种结构具有较好的通过能力和越野性能。
3. 底盘结构的材料及工艺(1) 底盘材料：汽车底盘的材料一般选择高强度的合金材料，以承受汽车的各种力的作用。

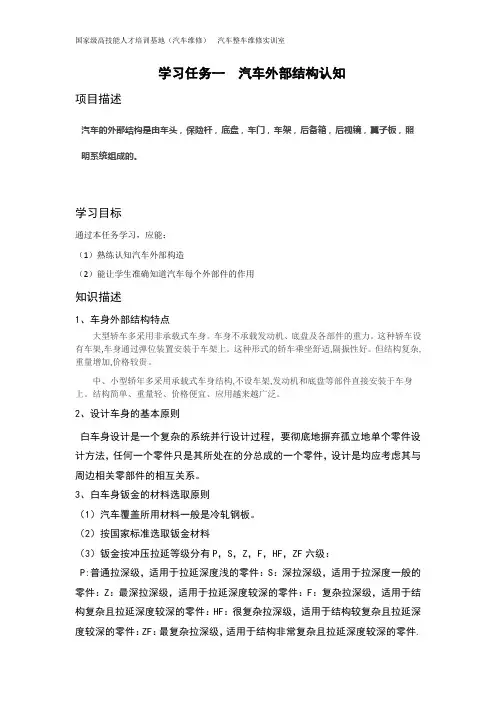

学习任务一 汽车外部结构认知
学习任务一汽车外部结构认知
项目描述
汽车的外部结构是由车头，保险杆，底盘，车门，车架，后备箱，后视镜，翼子板，照明系统组成的。
学习目标
通过本任务学习，应能：
（1）熟练认知汽车外部构造
（2）能让学生准确知道汽车每个外部件的作用
知识描述
1、车身外部结构特点
大型轿车多采用非承载式车身。
车身不承载发动机、底盘及各部件的重力。
这种轿车设有车架,车身通过弹位装置安装于车架上。
这种形式的轿车乘坐舒适,隔振性好。
但结构复杂,重量增加,价格较贵。
中、小型轿年多采用承载式车身结构,不设车架,发动机和底盘等部件直接安装于车身上。
结构简单、重量轻、价格便宜、应用越来越广泛。
2、设计车身的基本原则
白车身设计是一个复杂的系统并行设计过程，要彻底地摒弃孤立地单个零件设计方法，任何一个零件只是其所处在的分总成的一个零件，设计是均应考虑其与周边相关零部件的相互关系。
3、白车身钣金的材料选取原则
（1）汽车覆盖所用材料一般是冷轧钢板。
（2）按国家标准选取钣金材料
（3）钣金按冲压拉延等级分有P，S，Z，F，HF，ZF六级：
P:普通拉深级，适用于拉延深度浅的零件：S：深拉深级，适用于拉深度一般的零件：Z：最深拉深级，适用于拉延深度较深的零件：F：复杂拉深级，适用于结构复杂且拉延深度较深的零件：HF：很复杂拉深级，适用于结构较复杂且拉延深度较深的零件：ZF：最复杂拉深级，适用于结构非常复杂且拉延深度较深的零件.
活动1 认识车身
1.作业要求
（1）熟练认知汽车外部构造能让学生准确知道汽车每个外部件的作用2.车辆结构。
汽车概论
汽车概论第一章汽车认识汽车定义由动力装置驱动、具有四个或四个以上车轮的非轨道承载的车辆叫汽车。
主要用于：载运人员或货物；牵引载运人员或货物特殊用途。
汽车产品型号:企业名称代号、车辆类别代号、主参数代号、产品序列号车辆识别代码（VIN）:车辆的制造厂家、生产年代、车型、车身车型、发动机以及其他装备的信息。
商用车：火车、客车、半挂牵引车汽车外形的演变：马车型、箱型、流线型、船型、鱼型、楔型第二章汽车的总体结构和行驶原理汽车的基本组成：发动机（动力装置）、底盘、车身及其附件、电气设备发动机——汽车的动力源作用：使燃料燃烧，将热能转变成机械能输出，以驱动汽车行驶，或供车上的机电设备使用。
汽油机：两大机构、六大系统曲柄连杆机构、配气机构、燃料供给系统、进排气系统、润滑系统、冷却系统、起动系统柴油机：两大机构、五大系统底盘——汽车的骨架，用来支撑车身和安装所有部件，同时将发动机的动力传递到驱动轮，还要保证汽车驾驶员的意志正常行驶。
组成：传动系、行驶系、制动系、转向系。
车身及其附件——车身的作用主要用来覆盖、包装和保护汽车零部件，提供装载货物的空间，以及对驾驶员和乘员的称作环境。
车身附件是安装于车身之上的附属设备。
电气设备——包括电源、灯光照明系统、点火系统、起动系统、仪表、传感与报警装置、自动检测装置等。
汽车的行驶原理：驱动条件:汽车必须有足够的驱动力以克服各种行驶阻力滚动阻力：车轮与地面之间产生的阻力空气阻力：汽车行驶时，空气对汽车产生的阻力。
上坡阻力：汽车上坡时由汽车重力所引起的下滑力。
加速阻力：汽车加速行驶时产生的阻力。
附着条件：驱动力不能大于附着力第三章发动机组成曲柄连杆机构：机体组、活塞连杆组、曲轴飞轮组功用：作为发动机各总成和零部件的安装基础和支撑基础；组织燃油在其内燃烧。
并把热能转变成机械能；将机械能对外输出。
配气机构：气门组、气门传动组。
功用：根据发动机的工作顺序和工作过程，定时开启和关闭进气门和排气门，使可燃混合气或空气进入气缸，并使废气从气缸内排出，实现换气过程。
汽车概论课件PPT课件
1、按结构型式分 骨架式、半骨架式、无骨架式。
2、按受力情况分 非承载式、半承载式、承载式。
三、汽车附属设备的组成 汽车仪表、风窗刮水器、风窗洗涤器、遮阳板、各种密封 件、门锁、门铰链、后视镜、拉手、电烟器、微波炉、小型电冰箱、空调装置等。
2. 前小灯主要用以在夜间会车行驶时，使对方能判断本画的外廓宽度，故又称示宽灯。前小灯也可供近距离照明用。很多公共汽车在车身顶部装有一个或两个标高灯，若有两个，则同时兼起示宽作用
3.后灯的玻璃是红色的，便于后车驾驶员判断前车的位置而与之保持一定距离，以免当前车突然制动时发生碰撞。后灯一般兼作照明汽车牌照的牌照灯，有的汽车牌照灯是单装的，它应保证：夜间在车后20m处能看清牌照号码
2、货车车厢
四、车门
车门的结构形式很多，有旋转式、水平移动、折叠式、外摆式及上掀式等。其中折叠式和外摆门主要用于大客车、货车和轿车多采用旋转门。 车门(旋转门)由壳体、附件和内饰盖板三部分组成
第三节 车身内部装置
一、汽车座椅
驾驶座椅应保持适当的硬度和适于人身体机能的形状。 座椅位置应可微调整，为缓和腰部疲劳还采用护腰机构，其中有机械式的，也有空气式的。 安全靠枕也有能上下、前后调整式、装卸离合式等，满足了乘坐舒适性。
第二节 车身壳体结构及门窗
一、轿车车身
1、类型 凹背式(3箱型) 2箱型，多见于FF车 1箱型，不分箱的平头式
二、客车车身
客车车身由车厢壳体、顶盖、左右侧围、前后围、内饰、地板、门窗、座椅及室内外附件组成。 一般厢式小型客车多采用应力蒙皮结构，而大中型客车一般采用有骨架的承载式车身。承载式车身可分为基础承载式和整体承载式。
三、货车驾驶室和车厢
1、 车驾驶室
汽车的构造ppt课件
点火系统性能
评价点火系统的点火能量、火花塞寿命等 指标。
发电机性能
评价发电机的输出功率、效率、噪音等指 标。
起动机性能
评价起动机的启动转速、启动电流、噪音 等指标。
调节器性能
评价调节器的稳定性、精度、响应时间等 指标。
06
汽车维护与保养
汽车维护的基本知识
定期检查
定期对汽车进行全面检查，包括车身、底盘、发动机、制动系统 等，以及各种液体如机油、刹车油、防冻液等。
检查制动片的磨损情况，如果磨损严重需要及时 更换，同时检查制动液的液位和品质。
检查冷却系统
检查冷却液的液位和颜色，如果液位过低或颜色 异常，需要及时更换。
汽车维修的注意事项
不随意拆卸
01
不要随意拆卸汽车部件，特别是发动机、制动系统等重要部件
，以免影响汽车性能和安全。
选择正规维修店
02
选择正规的汽车维修店进行维修和保养，不要使用假冒伪劣的
通常具有较高的离地间隙和宽敞 的内部空间，结构包括发动机舱
、乘客舱和行李舱。
跑车车身
设计注重轻量化、空气动力学和 驾驶体验，结构通常包括发动机
舱、驾驶舱和行李舱。
车身的主要部件与功能
车身壳体
构成车身的基础框架，主要部件包括翼子板、车门、发动机盖、行李箱盖等。
车身附件
包括雨刷、车窗、后视镜、灯光、音响等。
配件和油液。
留心维修过程
03
在维修过程中，留心观察维修人员的操作过程，如果有疑问要
及时询问并确认。
感谢您的观看
THANKS
操控性
指车辆对驾驶员输入的响应速度 和稳定性，包括侧向和纵向操控
性能。
舒适性
汽车外部基本结构
汽车外部基本结构汽车外部基本结构1、汽车保险杠：汽车保险杠由外板、缓冲材料和横梁这三个部分组成。
不仅能够美化整车的外观还能吸收和减缓外界冲击力、防护车身前后部。
这样一来在碰撞的时候就可以起到保障行人的作用即使在高速撞击时也能减少驾乘人员伤害的能力可以说是一个很好的汽车安全装置。
2、汽车发动机盖：在确保发动机散热的同时不仅可以起到很好的隔音作用即使发动机在高速运转的状态下也能提供很好的乘坐舒适性。
其次发动机盖还能对舱内的电机、电瓶和各种线路起到防尘防水的作用。
3、汽车叶子板：汽车叶子板也叫翼子板位于车轮的车身外面可以说是一个覆盖部件。
不仅可以根据空气动力学减少行车时的风阻系数对汽车的稳定性是有很大帮助的。
其次叶子板的存在还能避免被车轮卷起的砂石、泥土溅到车厢的底部从而对汽车底盘起到防护的作用。
汽车的基本构造是哪几部分汽车的基本结构一般由发动机、底盘、车身和电气电子设备四部分组成。
根据之前发动机的基本结构，不使用电子设备。
这里所说的电子设备，是因为现在的发动机大多是由电子设备控制的，主要起到“控制系统”的作用，但是电子设备和电气设备是一样的，所以也属于社区电气设备。
发动机:它是我们汽车的心脏，也是我们汽车的动力源。
传统的汽车发动机是往复活塞式发动机，是内燃机的一种。
作为汽车的动力源，它将进入气缸燃烧的化学能或热能转化为机械能，最终向外输出动力。
现在，我们的新能源汽车由电池和电机提供动力，将电能转化为机械能输出动力。
底盘:底盘是汽车结构的重要基础部件。
它从发动机接收动力，传递给汽车车轮，根据驾驶员的意图控制行驶。
底盘还包括传动系统、驱动系统、转向系统和制动系统。
传动系统:发动机的动力最终通过很多部件的传递到达驱动轮，而这一系列部件的集成就是我们的传动系统，主要是将发动机的动力传递给驱动轮。
驱动系统:主要通过传动系统从发动机接收扭矩，通过驱动轮与路面的接触产生摩擦，为汽车产生驱动牵引力，使汽车能够正常行驶。
