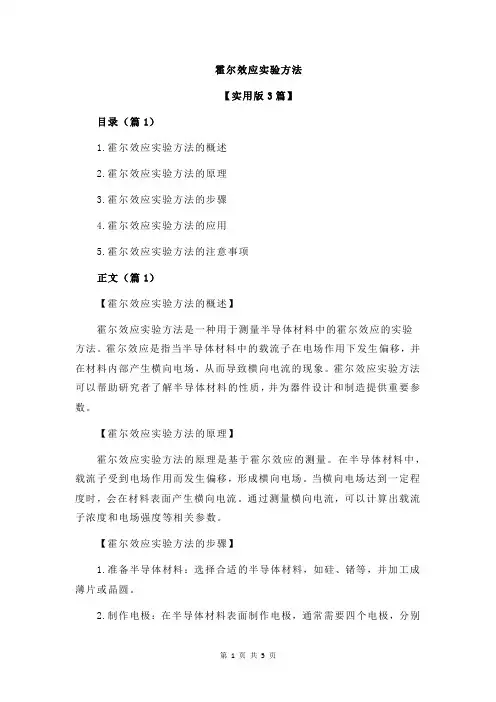

霍尔效应实验方法
霍尔效应实验方法【实用版3篇】目录（篇1）1.霍尔效应实验方法的概述2.霍尔效应实验方法的原理3.霍尔效应实验方法的步骤4.霍尔效应实验方法的应用5.霍尔效应实验方法的注意事项正文（篇1）【霍尔效应实验方法的概述】霍尔效应实验方法是一种用于测量半导体材料中的霍尔效应的实验方法。
霍尔效应是指当半导体材料中的载流子在电场作用下发生偏移，并在材料内部产生横向电场，从而导致横向电流的现象。
霍尔效应实验方法可以帮助研究者了解半导体材料的性质，并为器件设计和制造提供重要参数。
【霍尔效应实验方法的原理】霍尔效应实验方法的原理是基于霍尔效应的测量。
在半导体材料中，载流子受到电场作用而发生偏移，形成横向电场。
当横向电场达到一定程度时，会在材料表面产生横向电流。
通过测量横向电流，可以计算出载流子浓度和电场强度等相关参数。
【霍尔效应实验方法的步骤】1.准备半导体材料：选择合适的半导体材料，如硅、锗等，并加工成薄片或晶圆。
2.制作电极：在半导体材料表面制作电极，通常需要四个电极，分别是源极、漏极、霍尔极和反向霍尔极。
3.施加电压：通过源极和漏极施加直流电压，形成直流电场。
4.测量电流：通过霍尔极和反向霍尔极测量横向电流。
5.计算参数：根据测量得到的横向电流，计算载流子浓度、电场强度等参数。
【霍尔效应实验方法的应用】霍尔效应实验方法在半导体材料研究、器件设计和制造等领域具有广泛应用。
通过测量霍尔效应参数，可以了解半导体材料的载流子浓度、迁移率、电阻率等重要参数，为器件设计和制造提供重要依据。
【霍尔效应实验方法的注意事项】1.在实验过程中，要注意半导体材料的加工和处理，避免污染和损伤。
2.在施加电压时，要注意控制电压和电流，避免超过材料的承受范围。
目录（篇2）1.霍尔效应实验方法的背景和意义2.霍尔效应实验方法的原理3.霍尔效应实验方法的实验步骤4.霍尔效应实验方法的注意事项5.霍尔效应实验方法的应用领域正文（篇2）一、霍尔效应实验方法的背景和意义霍尔效应实验方法是一种用于测量磁场强度的实验方法，它基于霍尔效应的原理。
霍尔效应实验报告
霍尔效应实验报告霍尔效应与应用设计摘要：随着半导体物理学的迅速发展，霍尔系数和电导率的测量已成为研究半导体材料的主要方法之一。
本文主要通过实验测量半导体材料的霍尔系数和电导率可以判断材料的导电类型、载流子浓度、载流子迁移率等主要参数。
关键词：霍尔系数，电导率，载流子浓度。
一．引言【实验背景】置于磁场中的载流体，如果电流方向与磁场垂直，则在垂直于电流和磁场的方向会产生一附加的横向电场，称为霍尔效应。
如今，霍尔效应不但是测定半导体材料电学参数的主要手段，而且随着电子技术的发展，利用该效应制成的霍尔器件，由于结构简单、频率响应宽（高达 10GHz）、寿命长、可靠性高等优点，已广泛用于非电量测量、自动控制和信息处理等方面。
实验目的】1．通过实验掌握霍尔效应基本原理，了解霍尔元件的基本结构；2．学会测量半导体材料的霍尔系数、电导率、迁移率等参数的实验方法和技术；3．学会用“对称测量法”消除副效应所产生的系统误差的实验方法。
4．学习利用霍尔效应测量磁感应强度 B 及磁场分布。
二、实验内容与数据处理【实验原理】一、霍尔效应原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场。
如图 1 所示。
当载流子所受的横电场力与洛仑兹力相等时，样品两侧电荷的积累就达到平衡，故有图 1. 霍尔效应原理示意图， a ）为 N其中 E H称为霍尔电场，v 是载流子在电流方向上的平均漂移速度。
设试样的宽度为 b，厚度为 d，载流子浓度为 n，则n lbdenevbd tV H E H b n1e I S d B R H IS d B ne d d比例系数R H=1/ ne 称为霍尔系数。
1．由 R H 的符号（或霍尔电压的正负）判断样品的导电类型。
2．由 R H 求载流子浓度 n，即n1n R H e（4） 3．结合电导率的测量，求载流子的迁移率。
半导体物理实验——半导体霍尔效应
实验报告
一、实验目的和任务
1.理解霍尔效应的物理意义；
2.了解霍尔元件的实际应用；
3.掌握判断半导体导电类型，学会测量半导体材料的霍尔系数、电导率、载流子浓度、漂移迁移率及霍
尔迁移率的实验方法。
二、实验原理
将一块宽为2a，厚为d，长为b的半导体样品，在X方向通以均匀电流I X，Z方向上加有均匀的磁场B z 时（见图1.1所示），则在Y方向上使产生一个电势差，这个电势差为霍尔电势差，用U H表示，这种现象就称为霍尔效应。
图 2.1
与霍尔电势对应的电场，叫做霍尔电场，用E Y表示，其大小与电流密度J X和所加磁场强度B z成正比，可以定义如下形式：
E Y = R H·B Z·J X（1）
上式中，R H为比例系数，称为霍尔系数。
霍尔效应的物理意义可做如下解释：半导体中的电流是载流子（电子或空穴）的定向动动引起的，一人以速度υx运动的载流子，将受到沦仑兹力f B = e υx B Z的作用，使载流子沿虚线方向偏转，如图1.2所示，并最后堆积在与Y轴垂直的两个面上，因而产生静电场E Y，此电场对载流子的静电作用力f E=e E Y,它与磁场对运动载流子的沦仑兹力f B大小相等，电荷就能无偏离地通过半导体，因而在Y方向上就有一个恒定的电场E Y。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验三霍尔效应法测量半导体的载流子浓度、电导率和迁移率一、实验目的1．了解霍尔效应实验原理以及有关霍尔元件对材料要求的知识。
2．学习用“对称测量法”消除副效应的影响，测量并绘制试样的 VH－IS 和VH－IM 曲线。
3．确定试样的导电类型、载流子浓度以及迁移率。
二、实验原理霍尔效应从本质上讲是运动的带电粒子在磁场中受洛仑兹力作用而引起的偏转。
当带电粒子（电子或空穴）被约束在固体材料中，这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积，从而形成附加的横向电场，即霍尔电场。
对于图（1）（a）所示的 N 型半导体试样，若在 X 方向的电极 D、E 上通以电流 Is，在 Z 方向加磁场 B，试样中载流子（电子）将受洛仑兹力：其中 e 为载流子（电子）电量， V为载流子在电流方向上的平均定向漂移速率，B 为磁感应强度。
无论载流子是正电荷还是负电荷，Fg 的方向均沿 Y 方向，在此力的作用下，载流子发生便移，则在 Y 方向即试样 A、A´电极两侧就开始聚积异号电荷而在试样 A、A´两侧产生一个电位差 VH，形成相应的附加电场 E—霍尔电场，相应的电压 VH 称为霍尔电压，电极 A、A´称为霍尔电极。
电场的指向取决于试样的导电类型。
N 型半导体的多数载流子为电子，P 型半导体的多数载流子为空穴。
对 N 型试样，霍尔电场逆 Y 方向，P 型试样则沿Y 方向，有显然，该电场是阻止载流子继续向侧面偏移，试样中载流子将受一个与 Fg方向相反的横向电场力：其中 EH 为霍尔电场强度。
FE 随电荷积累增多而增大，当达到稳恒状态时，两个力平衡，即载流子所受的横向电场力 e EH 与洛仑兹力eVB 相等，样品两侧电荷的积累就达到平衡，故有设试样的宽度为 b ，厚度为 d ，载流子浓度为 n ，则电流强度V Is 与的 关系为由（3）、（4）两式可得即霍尔电压 VH （A 、A ´电极之间的电压）与 IsB 乘积成正比与试样厚度 d 成反比。
比例系数称为霍尔系数，它是反映材料霍尔效应强弱的重要参数。
根据霍尔效应制作的元件称为霍尔元件。
由式（5）可见，只要测出 VH （伏）以及知道 Is （安）、B （高斯）和 d （厘米）可按下式计算 RH 。
上式中的108是由于磁感应强度 B 用电磁单位（高斯）而其它各量均采用 C 、G 、S 实用单位而引入。
注：磁感应强度 B 的大小与励磁电流 IM 的关系由制造厂家给定并标明在实验仪上。
霍尔元件就是利用上述霍尔效应制成的电磁转换元件，对于成品的霍尔元件，其 RH 和 d 已知，因此在实际应用中式（5）常以如下形式出现：V V =V V V V V (7)V V =V V V=1VVV称为霍尔元件灵敏度（其值由制造厂家给出），其中比例系数它表示该器件在单位工作电流和单位磁感应强度下输出的霍尔电压。
Is 称为控制电流。
（7）式中的单位取 Is 为 mA 、B 为 KGS 、VH 为 mV ，则 KH 的单位为 mV/（mA·KGS）。
KH 越大，霍尔电压 VH 越大，霍尔效应越明显。
从应用上讲，KH 愈大愈好。
KH 与载流子浓度 n 成反比，半导体的载流子浓度远比金属的载流子浓度小，因此用半导体材料制成的霍尔元件，霍尔效应明显，灵敏度较高，这也是一般霍尔元件不用金属导体而用半导体制成的原因。
另外，KH 还与 d 成反比，因此霍尔元件一般都很薄。
本实验所用的霍尔元件就是用 N 型半导体硅单晶切薄片制成的。
由于霍尔效应的建立所需时间很短（约 10-12—10-14s ），因此使用霍尔元件时用直流电或交流电均可。
只是使用交流电时，所得的霍尔电压也是交变的，此时，式（7）中的 Is 和 VH 应理解为有效值。
根据 RH 可进一步确定以下参数1．由 RH 的符号（或霍尔电压的正、负）判断试样的导电类型A ¢ 判断的方法是按图（1）所示的 Is 和B 的方向，若测得的 VH ＝VAA ＇＜0，（即点 A 的电位低于点 A ´的电位）则 RH 为负，样品属 N 型，反之则为 P 型。
2．由 RH 求载流子浓度 n由比例系数 V V =1VV 得V V =1|VV |V。
应该指出，这个关系式是假定所有的载流子都具有相同的漂移速率得到的，严格一点，考虑载流子的漂移速率服从统计分布规律，需引入3π/8 的修正因子（可参阅黄昆、希德著半导体物理学）。
但影响不大，本实验中可以忽略此因素。
3．结合电导率的测量，求载流子的迁移率μ电导率σ与载流子浓度 n 以及迁移率μ之间有如下关系：σ＝n eμ（8）由比例系数V V=1VV得，μ＝|RH|σ，通过实验测出σ值即可求出μ。
根据上述可知，要得到大的霍尔电压，关键是要选择霍尔系数大（即迁移率μ高、电阻率ρ亦较高）的材料。
因|RH|＝μρ，就金属导体而言，μ和ρ均很低，而不良导体ρ虽高，但μ极小，因而上述两种材料的霍尔系数都很小，不能用来制造霍尔器件。
半导体μ高，ρ适中，是制造霍尔器件较理想的材料，由于电子的迁移率比空穴的迁移率大，所以霍尔器件都采用 N 型材料，其次霍尔电压的大小与材料的厚度成反比，因此薄膜型的霍尔器件的输出电压较片状要高得多。
就霍尔元件而言，其厚度是一定的，所以实用上采用来表示霍尔元件的灵敏度，KH 称为霍尔元件灵敏度，单位为 mV/（mA T）或 mV/（mA KGS）。
V V=1VVV(9)三、实验仪器1．TH－H 型霍尔效应实验仪，主要由规格为>2500GS/A 电磁铁、N 型半导体硅单晶切薄片式样、样品架、IS 和 IM 换向开关、VH 和Vσ（即 VAC）测量选择开关组成。
2．TH－H 型霍尔效应测试仪，主要由样品工作电流源、励磁电流源和直流数字毫伏表组成。
四、实验方法1．霍尔电压 VH 的测量应该说明，在产生霍尔效应的同时，因伴随着多种副效应，以致实验测得的 A、A 两电极之间的电压并不等于真实的 VH 值，而是包含着各种副效应引起的附加电压，因此必须设法消除。
根据副效应产生的机理（参阅附录）可知，采用电流和磁场换向的对称测量法，基本上能够把副效应的影响从测量的结果中消除，具体的做法是 Is 和 B(即 lM)的大小不变，并在设定电流和磁场的正、反方向后，依次测量由下列四组不同方向的 Is 和 B 组合的 A、A′两点之间的电压 V1、V2、V3、和 V4 ，即+Is +B V1+Is -B V2-Is -B V3-Is +B V4然后求上述四组数据 V1、V2、V3 和 V4 的代数平均值，可得：V V=（V1 -V2 +V3 -V4）/4通过对称测量法求得的V V，虽然还存在个别无法消除的副效应，但其引入的误差甚小，可以略而不计。
2．电导率σ的测量σ可以通过图 1 所示的 A、C（或 A´、C´）电极进行测量，设 A、C 间的距离为 l，样品的横截面积为 S＝b d，流经样品的电流为 Is，在零磁场下，测得A、C（A´、C´）间的电位差为Vσ（V VV），可由下式求得σσ=V V1 V V V3．载流子迁移率μ的测量电导率σ与载流子浓度 n 以及迁移率μ之间有如下关系：σ＝n eμ得，μ＝|RH|σ。
由比例系数V V=1VV五、实验数据记录与处理按图（2）连接测试仪和实验仪之间相应的 Is、VH 和 IM 各组连线，Is 及 IM 换向开关投向上方，表明 Is 及 IM 均为正值（即 Is 沿 X 方向，B 沿 Z 方向），反之为负值。
VH、Vσ切换开关投向上方测 VH，投向下方测Vσ。
注意：图（2）中虚线所示的部分线路即样品各电极及线包引线与对应的双刀开关之间连线已由制造厂家连接好）。
必须强调指出：严禁将测试仪的励磁电源“IM 输出”误接到实验仪的“Is 输入”或“VH、Vσ输出”处，否则一旦通电，霍尔元件即遭损坏！为了准确测量，应先对测试仪进行调零，即将测试仪的“Is 调节”和“ IM 调节”旋钮均置零位，待开机数分钟后若 VH 显示不为零，可通过面板左下方小孔的“调零”电位器实现调零，即“0.00”。
转动霍尔元件探杆支架的旋钮 X、Y，慢慢将霍尔元件移到螺线管的中心位置。
1．测绘 VH－Is 曲线将实验仪的“VH、Vσ”切换开关投向 VH 侧，测试仪的“功能切换”置 VH。
保持 IM 值不变（取 IM＝0.6A），测绘 VH－Is 曲线，记入表 1 中，并求斜率，代入（6）式求霍尔系数 RH，代入（7）式求霍尔元件灵敏度 KH。
B=0.6A ×4.96KGS/A=2.976×VV VGS=0.2976TV V =V V V V V V ×VV V=V .VVVV ×V .V ×VV −VV .VVVV ×VV V =279.08×VV−V(m 3/C )V V =V V VV V =V .VVVVV .VVVV= 5.58mV/（mA·KGS） 2．测绘 VH －Is 曲线实验仪及测试仪各开关位置同上。
保持 Is 值不变，（取 Is ＝3.00mA ），测绘 VH －Is 曲线，记入表 2 中。
3．测量Vσ值将“VH、Vσ”切换开关投向Vσ侧，测试仪的“功能切换”置Vσ。
在零磁场下，取 Is＝2.00mA，测量Vσ。
Vσ=118.2mV注意：Is 取值不要过大，以免Vσ太大，毫伏表超量程（此时首位数码显示为 1，后三位数码熄灭）。
4．确定样品的导电类型将实验仪三组双刀开关均投向上方，即 Is 沿 X 方向，B 沿 Z 方向，毫伏表测量电压为VAA´。
取 Is＝2mA，IM＝0.6A，测量 VH 大小及极性，判断样品导电类型。
5．求样品的 RH、n、σ和µ值。
六、思考题1．列出计算霍尔系数RH、载流子浓度n、电导率σ及迁移率µ的计算公式，并注明单位。
答：V V=V V VV V V ×108(cm3/C)或V V=V V VV V V×102(m3/C)n=1|V V|e（cm−3）σ=neμ（Ω−1∙cm−1）μ=|V V|V（cm2/(V∙V)）2．如已知霍尔样品的工作电流 Is 及磁感应强度 B 的方向，如何判断样品的导电类型。
答：电流通过霍尔样品时，无论是正电荷导电还是电子导电，电荷所受磁场力的方向是相同，由左手定则可判断，正、负电荷在磁场力作用下的偏转方向相同，使得正、负电荷导电时，样品的两个表面的电势高低不同。
因此可以由与电压表相连的两个侧面的电势高低来判断导电类型。
以显示器为例，比如说显示器是个导体磁场垂直屏幕向里，电场和电流向左，则对于末重金属来说是电子导电，则测出的霍尔电压在显示器顶部电势高于底部，就是电子导电为N型半导体，，若测出的霍尔电压在显示器顶部电势低于底部，就是空穴导电为P型半导体。
